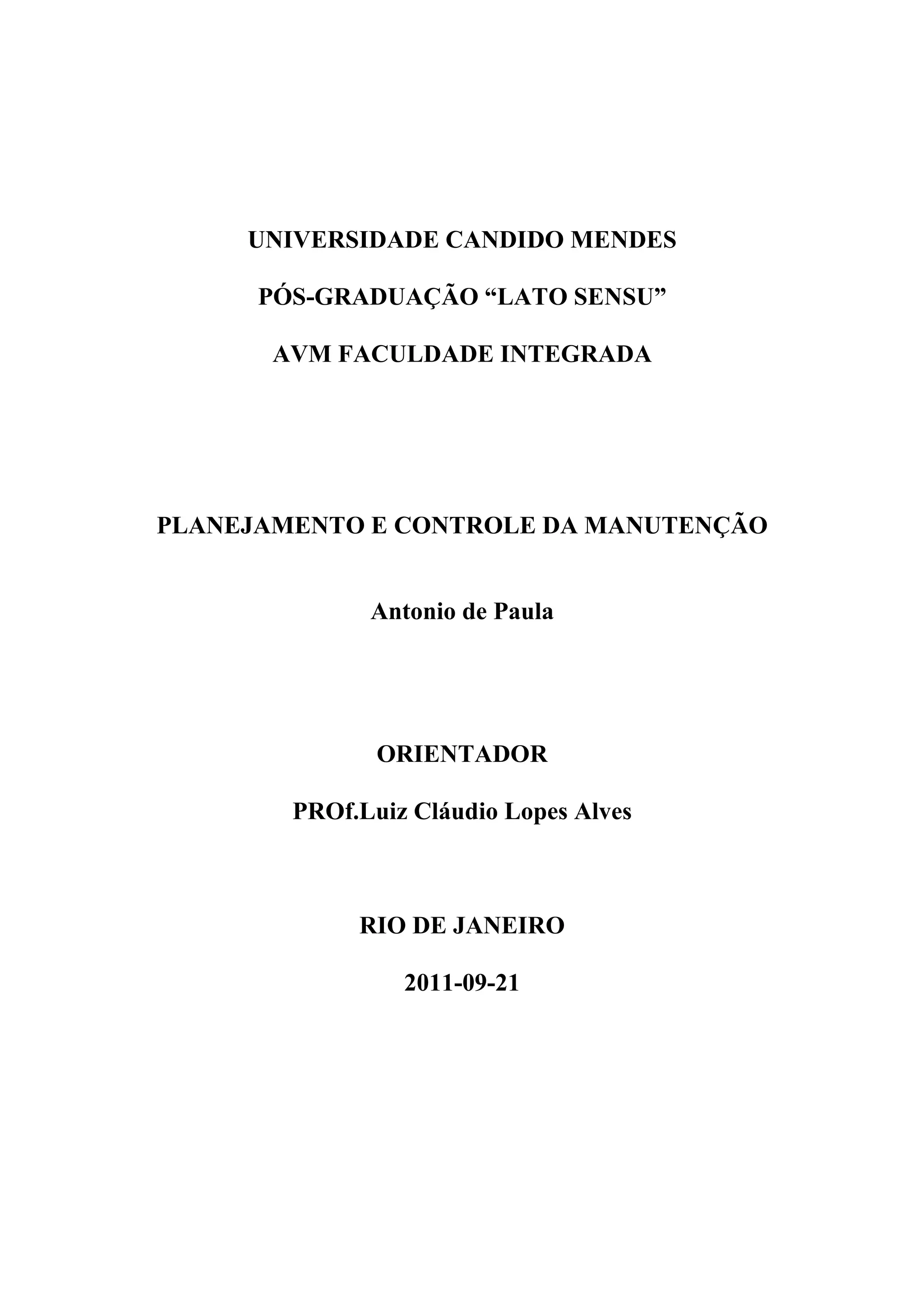

UNIVERSIDADE CANDIDO MENDES

      PÓS-GRADUAÇÃO “LATO SENSU”

       AVM FACULDADE INTEGRADA




PLANEJAMENTO E CONTROLE DA MANUTENÇÃO


              Antonio de Paula




               ORIENTADOR

        PROf.Luiz Cláudio Lopes Alves



             RIO DE JANEIRO

                 2011-09-21

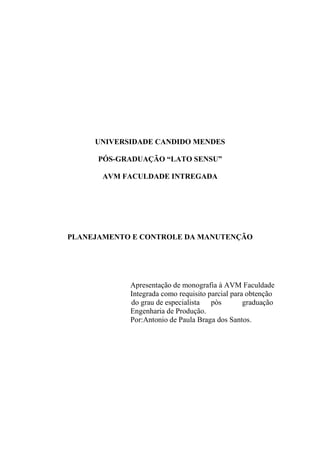

UNIVERSIDADE CANDIDO MENDES

      PÓS-GRADUAÇÃO “LATO SENSU”

       AVM FACULDADE INTREGADA




PLANEJAMENTO E CONTROLE DA MANUTENÇÃO




            Apresentação de monografia à AVM Faculdade
            Integrada como requisito parcial para obtenção
            do grau de especialista pòs          graduação
            Engenharia de Produção.
            Por:Antonio de Paula Braga dos Santos.

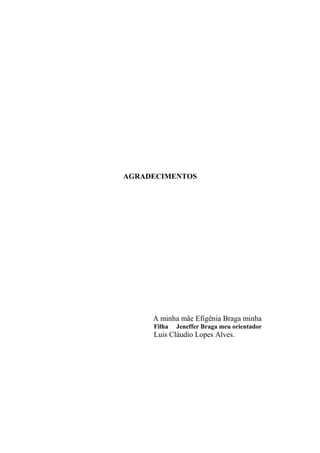

AGRADECIMENTOS




     A minha mãe Efigênia Braga minha
     Filha   Jeneffer Braga meu orientador
     Luis Cláudio Lopes Alves.

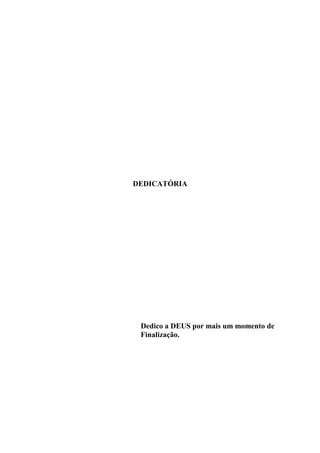

DEDICATÓRIA




 Dedico a DEUS por mais um momento de
 Finalização.

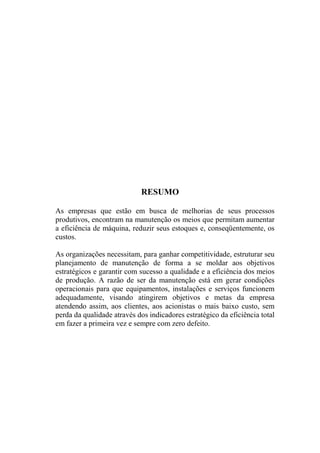

RESUMO

As empresas que estão em busca de melhorias de seus processos
produtivos, encontram na manutenção os meios que permitam aumentar
a eficiência de máquina, reduzir seus estoques e, conseqüentemente, os
custos.

As organizações necessitam, para ganhar competitividade, estruturar seu
planejamento de manutenção de forma a se moldar aos objetivos
estratégicos e garantir com sucesso a qualidade e a eficiência dos meios
de produção. A razão de ser da manutenção está em gerar condições
operacionais para que equipamentos, instalações e serviços funcionem
adequadamente, visando atingirem objetivos e metas da empresa
atendendo assim, aos clientes, aos acionistas o mais baixo custo, sem
perda da qualidade através dos indicadores estratégico da eficiência total
em fazer a primeira vez e sempre com zero defeito.

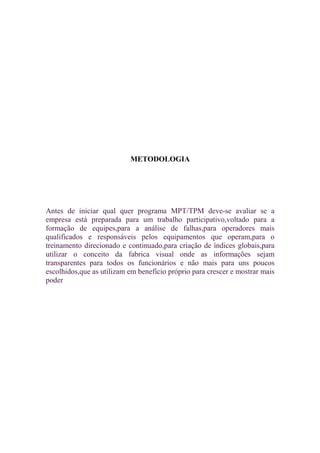

METODOLOGIA




Antes de iniciar qual quer programa MPT/TPM deve-se avaliar se a
empresa está preparada para um trabalho participativo,voltado para a
formação de equipes,para a análise de falhas,para operadores mais
qualificados e responsáveis pelos equipamentos que operam,para o
treinamento direcionado e continuado,para criação de índices globais,para
utilizar o conceito da fabrica visual onde as informações sejam
transparentes para todos os funcionários e não mais para uns poucos
escolhidos,que as utilizam em benefício próprio para crescer e mostrar mais
poder

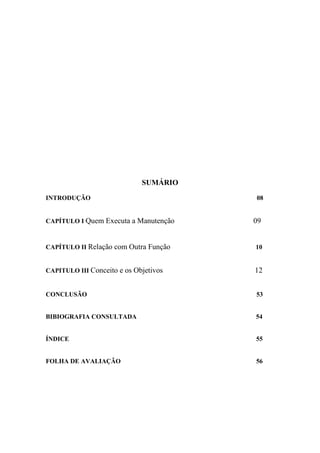

SUMÁRIO
INTRODUÇÃO                             08


CAPÍTULO Ι Quem Executa a Manutenção   09


CAPÍTULO ΙΙ Relação com Outra Função   10


CAPITULO ΙΙΙ Conceito e os Objetivos   12


CONCLUSÃO                              53


BIBIOGRAFIA CONSULTADA                 54


ÍNDICE                                 55


FOLHA DE AVALIAÇÃO                     56

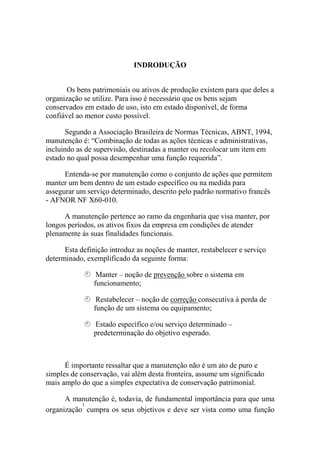

INDRODUÇÃO


       Os bens patrimoniais ou ativos de produção existem para que deles a
organização se utilize. Para isso é necessário que os bens sejam
conservados em estado de uso, isto em estado disponível, de forma
confiável ao menor custo possível.

      Segundo a Associação Brasileira de Normas Técnicas, ABNT, 1994,
manutenção é: “Combinação de todas as ações técnicas e administrativas,
incluindo as de supervisão, destinadas a manter ou recolocar um item em
estado no qual possa desempenhar uma função requerida”.

      Entenda-se por manutenção como o conjunto de ações que permitem
manter um bem dentro de um estado específico ou na medida para
assegurar um serviço determinado, descrito pelo padrão normativo francês
- AFNOR NF X60-010.

      A manutenção pertence ao ramo da engenharia que visa manter, por
longos períodos, os ativos fixos da empresa em condições de atender
plenamente ás suas finalidades funcionais.

      Esta definição introduz as noções de manter, restabelecer e serviço
determinado, exemplificado da seguinte forma:

                Manter – noção de prevenção sobre o sistema em
               funcionamento;

                Restabelecer – noção de correção consecutiva à perda de
               função de um sistema ou equipamento;

               Estado específico e/ou serviço determinado –
               predeterminação do objetivo esperado.



      É importante ressaltar que a manutenção não é um ato de puro e
simples de conservação, vai além desta fronteira, assume um significado
mais amplo do que a simples expectativa de conservação patrimonial.

      A manutenção é, todavia, de fundamental importância para que uma
           1

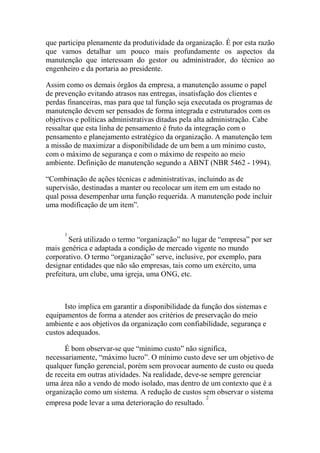

organização cumpra os seus objetivos e deve ser vista como uma função
que participa plenamente da produtividade da organização. É por esta razão
que vamos detalhar um pouco mais profundamente os aspectos da
manutenção que interessam do gestor ou administrador, do técnico ao
engenheiro e da portaria ao presidente.

Assim como os demais órgãos da empresa, a manutenção assume o papel
de prevenção evitando atrasos nas entregas, insatisfação dos clientes e
perdas financeiras, mas para que tal função seja executada os programas de
manutenção devem ser pensados de forma integrada e estruturados com os
objetivos e políticas administrativas ditadas pela alta administração. Cabe
ressaltar que esta linha de pensamento é fruto da integração com o
pensamento e planejamento estratégico da organização. A manutenção tem
a missão de maximizar a disponibilidade de um bem a um mínimo custo,
com o máximo de segurança e com o máximo de respeito ao meio
ambiente. Definição de manutenção segundo a ABNT (NBR 5462 - 1994).

“Combinação de ações técnicas e administrativas, incluindo as de
supervisão, destinadas a manter ou recolocar um item em um estado no
qual possa desempenhar uma função requerida. A manutenção pode incluir
uma modificação de um item”.


      1
        Será utilizado o termo “organização” no lugar de “empresa” por ser
mais genérica e adaptada a condição de mercado vigente no mundo
corporativo. O termo “organização” serve, inclusive, por exemplo, para
designar entidades que não são empresas, tais como um exército, uma
prefeitura, um clube, uma igreja, uma ONG, etc.



      Isto implica em garantir a disponibilidade da função dos sistemas e
equipamentos de forma a atender aos critérios de preservação do meio
ambiente e aos objetivos da organização com confiabilidade, segurança e
custos adequados.

      É bom observar-se que “mínimo custo” não significa,
necessariamente, “máximo lucro”. O mínimo custo deve ser um objetivo de
qualquer função gerencial, porém sem provocar aumento de custo ou queda
de receita em outras atividades. Na realidade, deve-se sempre gerenciar
uma área não a vendo de modo isolado, mas dentro de um contexto que é a
organização como um sistema. A redução de custos sem observar o sistema
                                                      2
empresa pode levar a uma deterioração do resultado.

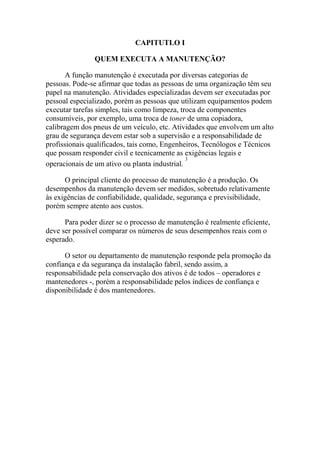

CAPITUTLO Ι

               QUEM EXECUTA A MANUTENÇÃO?

       A função manutenção é executada por diversas categorias de
pessoas. Pode-se afirmar que todas as pessoas de uma organização têm seu
papel na manutenção. Atividades especializadas devem ser executadas por
pessoal especializado, porém as pessoas que utilizam equipamentos podem
executar tarefas simples, tais como limpeza, troca de componentes
consumíveis, por exemplo, uma troca de toner de uma copiadora,
calibragem dos pneus de um veículo, etc. Atividades que envolvem um alto
grau de segurança devem estar sob a supervisão e a responsabilidade de
profissionais qualificados, tais como, Engenheiros, Tecnólogos e Técnicos
que possam responder civil e tecnicamente as exigências legais e
                                               3
operacionais de um ativo ou planta industrial.

      O principal cliente do processo de manutenção é a produção. Os
desempenhos da manutenção devem ser medidos, sobretudo relativamente
às exigências de confiabilidade, qualidade, segurança e previsibilidade,
porém sempre atento aos custos.

      Para poder dizer se o processo de manutenção é realmente eficiente,
deve ser possível comparar os números de seus desempenhos reais com o
esperado.

      O setor ou departamento de manutenção responde pela promoção da
confiança e da segurança da instalação fabril, sendo assim, a
responsabilidade pela conservação dos ativos é de todos – operadores e
mantenedores -, porém a responsabilidade pelos índices de confiança e
disponibilidade é dos mantenedores.

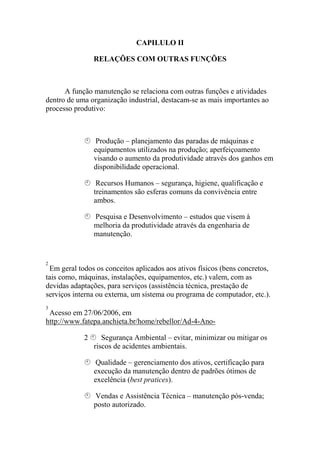

CAPILULO ΙΙ

                RELAÇÕES COM OUTRAS FUNÇÕES



      A função manutenção se relaciona com outras funções e atividades
dentro de uma organização industrial, destacam-se as mais importantes ao
processo produtivo:



                Produção – planejamento das paradas de máquinas e
                equipamentos utilizados na produção; aperfeiçoamento
                visando o aumento da produtividade através dos ganhos em
                disponibilidade operacional.

                 Recursos Humanos – segurança, higiene, qualificação e
                treinamentos são esferas comuns da convivência entre
                ambos.

                Pesquisa e Desenvolvimento – estudos que visem à
                melhoria da produtividade através da engenharia de
                manutenção.


2
 Em geral todos os conceitos aplicados aos ativos físicos (bens concretos,
tais como, máquinas, instalações, equipamentos, etc.) valem, com as
devidas adaptações, para serviços (assistência técnica, prestação de
serviços interna ou externa, um sistema ou programa de computador, etc.).
3
 Acesso em 27/06/2006, em
http://www.fatepa.anchieta.br/home/rebellor/Ad-4-Ano-

            2      Segurança Ambiental – evitar, minimizar ou mitigar os
                riscos de acidentes ambientais.

                Qualidade – gerenciamento dos ativos, certificação para
                execução da manutenção dentro de padrões ótimos de
                excelência (best pratices).

                Vendas e Assistência Técnica – manutenção pós-venda;
                posto autorizado.

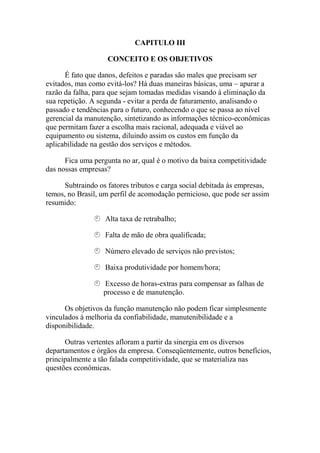

CAPITULO ΙΙΙ

                    CONCEITO E OS OBJETIVOS

      É fato que danos, defeitos e paradas são males que precisam ser
evitados, mas como evitá-los? Há duas maneiras básicas, uma – apurar a
razão da falha, para que sejam tomadas medidas visando à eliminação da
sua repetição. A segunda - evitar a perda de faturamento, analisando o
passado e tendências para o futuro, conhecendo o que se passa ao nível
gerencial da manutenção, sintetizando as informações técnico-econômicas
que permitam fazer a escolha mais racional, adequada e viável ao
equipamento ou sistema, diluindo assim os custos em função da
aplicabilidade na gestão dos serviços e métodos.

      Fica uma pergunta no ar, qual é o motivo da baixa competitividade
das nossas empresas?

      Subtraindo os fatores tributos e carga social debitada às empresas,
temos, no Brasil, um perfil de acomodação pernicioso, que pode ser assim
resumido:

                   Alta taxa de retrabalho;

                   Falta de mão de obra qualificada;

                   Número elevado de serviços não previstos;

                   Baixa produtividade por homem/hora;

                  Excesso de horas-extras para compensar as falhas de
                  processo e de manutenção.

      Os objetivos da função manutenção não podem ficar simplesmente
vinculados à melhoria da confiabilidade, manutenibilidade e a
disponibilidade.

      Outras vertentes afloram a partir da sinergia em os diversos
departamentos e órgãos da empresa. Conseqüentemente, outros benefícios,
principalmente a tão falada competitividade, que se materializa nas
questões econômicas.

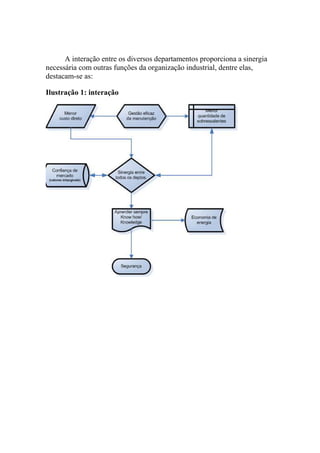

A interação entre os diversos departamentos proporciona a sinergia
necessária com outras funções da organização industrial, dentre elas,
destacam-se as:

Ilustração 1: interação

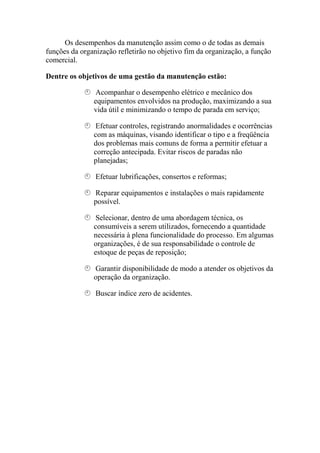

Os desempenhos da manutenção assim como o de todas as demais
funções da organização refletirão no objetivo fim da organização, a função
comercial.

Dentre os objetivos de uma gestão da manutenção estão:

               Acompanhar o desempenho elétrico e mecânico dos
               equipamentos envolvidos na produção, maximizando a sua
               vida útil e minimizando o tempo de parada em serviço;

               Efetuar controles, registrando anormalidades e ocorrências
               com as máquinas, visando identificar o tipo e a freqüência
               dos problemas mais comuns de forma a permitir efetuar a
               correção antecipada. Evitar riscos de paradas não
               planejadas;

                Efetuar lubrificações, consertos e reformas;

               Reparar equipamentos e instalações o mais rapidamente
               possível.

               Selecionar, dentro de uma abordagem técnica, os
               consumíveis a serem utilizados, fornecendo a quantidade
               necessária à plena funcionalidade do processo. Em algumas
               organizações, é de sua responsabilidade o controle de
               estoque de peças de reposição;

               Garantir disponibilidade de modo a atender os objetivos da
               operação da organização.

                Buscar índice zero de acidentes.

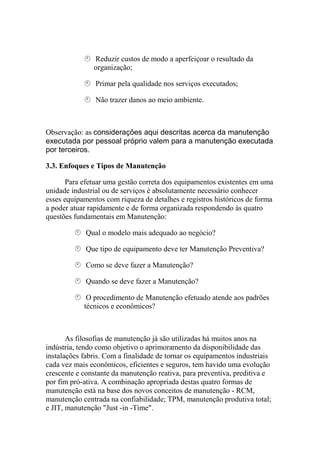

Reduzir custos de modo a aperfeiçoar o resultado da
               organização;

                Primar pela qualidade nos serviços executados;

                Não trazer danos ao meio ambiente.



Observação: as considerações aqui descritas acerca da manutenção
executada por pessoal próprio valem para a manutenção executada
por terceiros.

3.3. Enfoques e Tipos de Manutenção

      Para efetuar uma gestão correta dos equipamentos existentes em uma
unidade industrial ou de serviços é absolutamente necessário conhecer
esses equipamentos com riqueza de detalhes e registros históricos de forma
a poder atuar rapidamente e de forma organizada respondendo às quatro
questões fundamentais em Manutenção:

             Qual o modelo mais adequado ao negócio?

             Que tipo de equipamento deve ter Manutenção Preventiva?

             Como se deve fazer a Manutenção?

             Quando se deve fazer a Manutenção?

             O procedimento de Manutenção efetuado atende aos padrões
            técnicos e econômicos?



       As filosofias de manutenção já são utilizadas há muitos anos na
indústria, tendo como objetivo o aprimoramento da disponibilidade das
instalações fabris. Com a finalidade de tornar os equipamentos industriais
cada vez mais econômicos, eficientes e seguros, tem havido uma evolução
crescente e constante da manutenção reativa, para preventiva, preditiva e
por fim pró-ativa. A combinação apropriada destas quatro formas de
manutenção está na base dos novos conceitos de manutenção - RCM,
manutenção centrada na confiabilidade; TPM, manutenção produtiva total;
e JIT, manutenção "Just -in -Time".

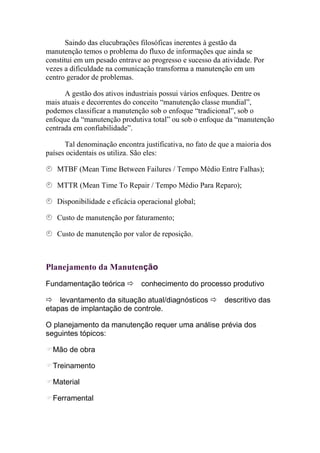

Saindo das elucubrações filosóficas inerentes à gestão da
manutenção temos o problema do fluxo de informações que ainda se
constitui em um pesado entrave ao progresso e sucesso da atividade. Por
vezes a dificuldade na comunicação transforma a manutenção em um
centro gerador de problemas.

      A gestão dos ativos industriais possui vários enfoques. Dentre os
mais atuais e decorrentes do conceito “manutenção classe mundial”,
podemos classificar a manutenção sob o enfoque “tradicional”, sob o
enfoque da “manutenção produtiva total” ou sob o enfoque da “manutenção
centrada em confiabilidade”.

      Tal denominação encontra justificativa, no fato de que a maioria dos
países ocidentais os utiliza. São eles:

   MTBF (Mean Time Between Failures / Tempo Médio Entre Falhas);

   MTTR (Mean Time To Repair / Tempo Médio Para Reparo);

   Disponibilidade e eficácia operacional global;

   Custo de manutenção por faturamento;

   Custo de manutenção por valor de reposição.



Planejamento da Manutenção
Fundamentação teórica          conhecimento do processo produtivo

    levantamento da situação atual/diagnósticos           descritivo das
etapas de implantação de controle.

O planejamento da manutenção requer uma análise prévia dos
seguintes tópicos:

  Mão de obra

  Treinamento

  Material

  Ferramental

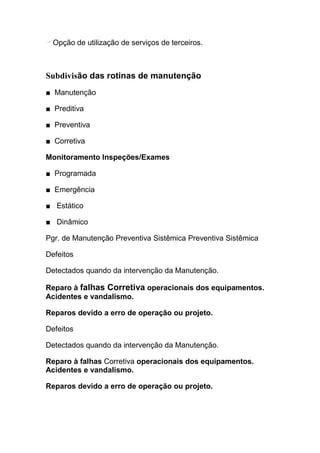

Opção de utilização de serviços de terceiros. a 01:



Subdivisão das rotinas de manutenção
■ Manutenção

■ Preditiva

■ Preventiva

■ Corretiva

Monitoramento Inspeções/Exames

■ Programada

■ Emergência

■ Estático

■ Dinâmico

Pgr. de Manutenção Preventiva Sistêmica Preventiva Sistêmica

Defeitos

Detectados quando da intervenção da Manutenção.

Reparo à falhas Corretiva operacionais dos equipamentos.
Acidentes e vandalismo.

Reparos devido a erro de operação ou projeto.

Defeitos

Detectados quando da intervenção da Manutenção.

Reparo à falhas Corretiva operacionais dos equipamentos.
Acidentes e vandalismo.

Reparos devido a erro de operação ou projeto.

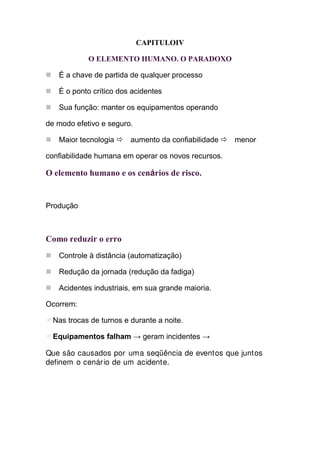

CAPITULOΙV

            O ELEMENTO HUMANO. O PARADOXO

   É a chave de partida de qualquer processo

   É o ponto crítico dos acidentes

   Sua função: manter os equipamentos operando

de modo efetivo e seguro.

   Maior tecnologia      aumento da confiabilidade   menor

confiabilidade humana em operar os novos recursos.

O elemento humano e os cenários de risco.


Produção



Como reduzir o erro
   Controle à distância (automatização)

   Redução da jornada (redução da fadiga)

   Acidentes industriais, em sua grande maioria.

Ocorrem:

  Nas trocas de turnos e durante a noite.

  Equipamentos falham → geram incidentes →

Que são causados por uma seqüência de eventos que juntos
definem o cenár io de um acidente.

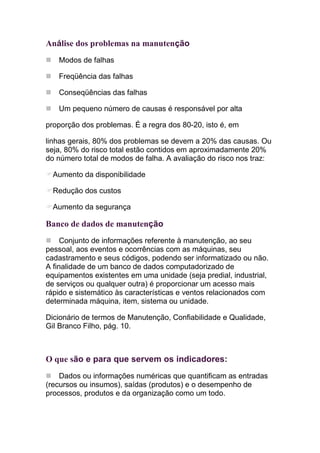

Análise dos problemas na manutenção
   Modos de falhas

   Freqüência das falhas

   Conseqüências das falhas

   Um pequeno número de causas é responsável por alta

proporção dos problemas. É a regra dos 80-20, isto é, em

linhas gerais, 80% dos problemas se devem a 20% das causas. Ou
seja, 80% do risco total estão contidos em aproximadamente 20%
do número total de modos de falha. A avaliação do risco nos traz:

  Aumento da disponibilidade

  Redução dos custos

  Aumento da segurança

Banco de dados de manutenção
     Conjunto de informações referente à manutenção, ao seu
pessoal, aos eventos e ocorrências com as máquinas, seu
cadastramento e seus códigos, podendo ser informatizado ou não.
A finalidade de um banco de dados computadorizado de
equipamentos existentes em uma unidade (seja predial, industrial,
de serviços ou qualquer outra) é proporcionar um acesso mais
rápido e sistemático às características e ventos relacionados com
determinada máquina, item, sistema ou unidade.

Dicionário de termos de Manutenção, Confiabilidade e Qualidade,
Gil Branco Filho, pág. 10.



O que são e para que servem os indicadores:
    Dados ou informações numéricas que quantificam as entradas
(recursos ou insumos), saídas (produtos) e o desempenho de
processos, produtos e da organização como um todo.

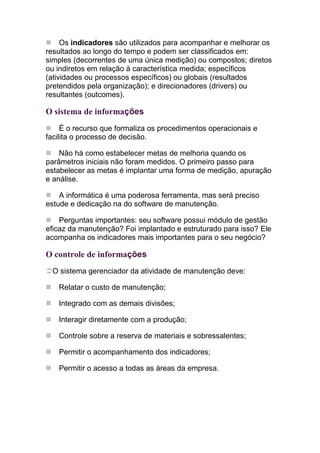

Os indicadores são utilizados para acompanhar e melhorar os
resultados ao longo do tempo e podem ser classificados em:
simples (decorrentes de uma única medição) ou compostos; diretos
ou indiretos em relação à característica medida; específicos
(atividades ou processos específicos) ou globais (resultados
pretendidos pela organização); e direcionadores (drivers) ou
resultantes (outcomes).

O sistema de informações
     É o recurso que formaliza os procedimentos operacionais e
facilita o processo de decisão.

    Não há como estabelecer metas de melhoria quando os
parâmetros iniciais não foram medidos. O primeiro passo para
estabelecer as metas é implantar uma forma de medição, apuração
e análise.

    A informática é uma poderosa ferramenta, mas será preciso
estude e dedicação na do software de manutenção.

    Perguntas importantes: seu software possui módulo de gestão
eficaz da manutenção? Foi implantado e estruturado para isso? Ele
acompanha os indicadores mais importantes para o seu negócio?

O controle de informações
 O sistema gerenciador da atividade de manutenção deve:

   Relatar o custo de manutenção;

   Integrado com as demais divisões;

   Interagir diretamente com a produção;

   Controle sobre a reserva de materiais e sobressalentes;

   Permitir o acompanhamento dos indicadores;

   Permitir o acesso a todas as áreas da empresa.

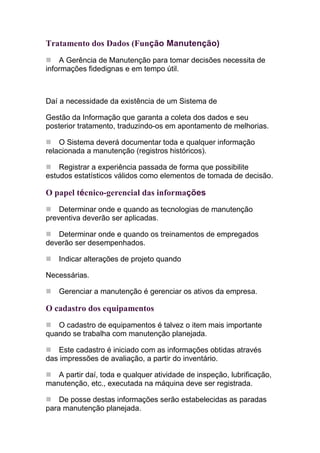

Tratamento dos Dados (Função Manutenção)
    A Gerência de Manutenção para tomar decisões necessita de
informações fidedignas e em tempo útil.



Daí a necessidade da existência de um Sistema de

Gestão da Informação que garanta a coleta dos dados e seu
posterior tratamento, traduzindo-os em apontamento de melhorias.

    O Sistema deverá documentar toda e qualquer informação
relacionada a manutenção (registros históricos).

    Registrar a experiência passada de forma que possibilite
estudos estatísticos válidos como elementos de tomada de decisão.

O papel técnico-gerencial das informações
    Determinar onde e quando as tecnologias de manutenção
preventiva deverão ser aplicadas.

   Determinar onde e quando os treinamentos de empregados
deverão ser desempenhados.

    Indicar alterações de projeto quando

Necessárias.

    Gerenciar a manutenção é gerenciar os ativos da empresa.

O cadastro dos equipamentos
   O cadastro de equipamentos é talvez o item mais importante
quando se trabalha com manutenção planejada.

   Este cadastro é iniciado com as informações obtidas através
das impressões de avaliação, a partir do inventário.

   A partir daí, toda e qualquer atividade de inspeção, lubrificação,
manutenção, etc., executada na máquina deve ser registrada.

    De posse destas informações serão estabelecidas as paradas
para manutenção planejada.

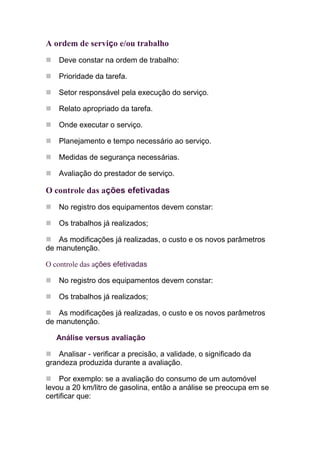

A ordem de serviço e/ou trabalho
    Deve constar na ordem de trabalho:

    Prioridade da tarefa.

    Setor responsável pela execução do serviço.

    Relato apropriado da tarefa.

    Onde executar o serviço.

    Planejamento e tempo necessário ao serviço.

    Medidas de segurança necessárias.

    Avaliação do prestador de serviço.

O controle das ações efetivadas
    No registro dos equipamentos devem constar:

    Os trabalhos já realizados;

   As modificações já realizadas, o custo e os novos parâmetros
de manutenção.

O controle das ações efetivadas

    No registro dos equipamentos devem constar:

    Os trabalhos já realizados;

   As modificações já realizadas, o custo e os novos parâmetros
de manutenção.

   Análise versus avaliação

    Analisar - verificar a precisão, a validade, o significado da
grandeza produzida durante a avaliação.

    Por exemplo: se a avaliação do consumo de um automóvel
levou a 20 km/litro de gasolina, então a análise se preocupa em se
certificar que:

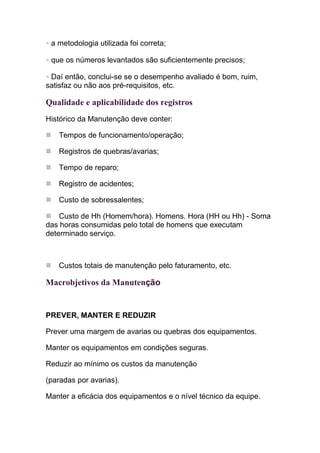

• a metodologia utilizada foi correta;

• que os números levantados são suficientemente precisos;

• Daí então, conclui-se se o desempenho avaliado é bom, ruim,
satisfaz ou não aos pré-requisitos, etc.

Qualidade e aplicabilidade dos registros
Histórico da Manutenção deve conter:

    Tempos de funcionamento/operação;

    Registros de quebras/avarias;

    Tempo de reparo;

    Registro de acidentes;

    Custo de sobressalentes;

    Custo de Hh (Homem/hora). Homens. Hora (HH ou Hh) - Soma
das horas consumidas pelo total de homens que executam
determinado serviço.



    Custos totais de manutenção pelo faturamento, etc.

Macrobjetivos da Manutenção


PREVER, MANTER E REDUZIR

Prever uma margem de avarias ou quebras dos equipamentos.

Manter os equipamentos em condições seguras.

Reduzir ao mínimo os custos da manutenção

(paradas por avarias).

Manter a eficácia dos equipamentos e o nível técnico da equipe.

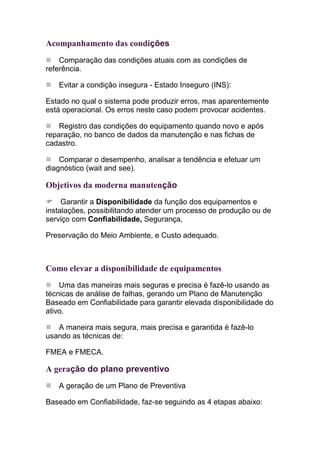

Acompanhamento das condições
    Comparação das condições atuais com as condições de
referência.

   Evitar a condição insegura - Estado Inseguro (INS):

Estado no qual o sistema pode produzir erros, mas aparentemente
está operacional. Os erros neste caso podem provocar acidentes.

    Registro das condições do equipamento quando novo e após
reparação, no banco de dados da manutenção e nas fichas de
cadastro.

    Comparar o desempenho, analisar a tendência e efetuar um
diagnóstico (wait and see).

Objetivos da moderna manutenção
     Garantir a Disponibilidade da função dos equipamentos e
instalações, possibilitando atender um processo de produção ou de
serviço com Confiabilidade, Segurança,

Preservação do Meio Ambiente, e Custo adequado.



Como elevar a disponibilidade de equipamentos
    Uma das maneiras mais seguras e precisa é fazê-lo usando as
técnicas de análise de falhas, gerando um Plano de Manutenção
Baseado em Confiabilidade para garantir elevada disponibilidade do
ativo.

   A maneira mais segura, mais precisa e garantida é fazê-lo
usando as técnicas de:

FMEA e FMECA.

A geração do plano preventivo
   A geração de um Plano de Preventiva

Baseado em Confiabilidade, faz-se seguindo as 4 etapas abaixo:

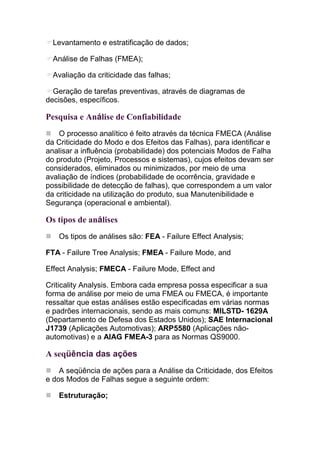

Levantamento e estratificação de dados;

  Análise de Falhas (FMEA);

  Avaliação da criticidade das falhas;

  Geração de tarefas preventivas, através de diagramas de
decisões, específicos.

Pesquisa e Análise de Confiabilidade
    O processo analítico é feito através da técnica FMECA (Análise
da Criticidade do Modo e dos Efeitos das Falhas), para identificar e
analisar a influência (probabilidade) dos potenciais Modos de Falha
do produto (Projeto, Processos e sistemas), cujos efeitos devam ser
considerados, eliminados ou minimizados, por meio de uma
avaliação de índices (probabilidade de ocorrência, gravidade e
possibilidade de detecção de falhas), que correspondem a um valor
da criticidade na utilização do produto, sua Manutenibilidade e
Segurança (operacional e ambiental).

Os tipos de análises
   Os tipos de análises são: FEA - Failure Effect Analysis;

FTA - Failure Tree Analysis; FMEA - Failure Mode, and

Effect Analysis; FMECA - Failure Mode, Effect and

Criticality Analysis. Embora cada empresa possa especificar a sua
forma de análise por meio de uma FMEA ou FMECA, é importante
ressaltar que estas análises estão especificadas em várias normas
e padrões internacionais, sendo as mais comuns: MILSTD- 1629A
(Departamento de Defesa dos Estados Unidos); SAE Internacional
J1739 (Aplicações Automotivas); ARP5580 (Aplicações não-
automotivas) e a AIAG FMEA-3 para as Normas QS9000.

A seqüência das ações
    A seqüência de ações para a Análise da Criticidade, dos Efeitos
e dos Modos de Falhas segue a seguinte ordem:

   Estruturação;

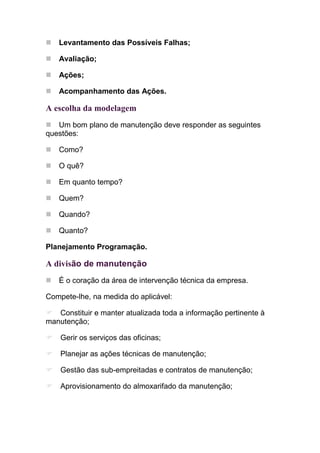

Levantamento das Possíveis Falhas;

   Avaliação;

   Ações;

   Acompanhamento das Ações.

A escolha da modelagem
   Um bom plano de manutenção deve responder as seguintes
questões:

   Como?

   O quê?

   Em quanto tempo?

   Quem?

   Quando?

   Quanto?

Planejamento Programação.

A divisão de manutenção
   É o coração da área de intervenção técnica da empresa.

Compete-lhe, na medida do aplicável:

   Constituir e manter atualizada toda a informação pertinente à
manutenção;

    Gerir os serviços das oficinas;

    Planejar as ações técnicas de manutenção;

    Gestão das sub-empreitadas e contratos de manutenção;

    Aprovisionamento do almoxarifado da manutenção;

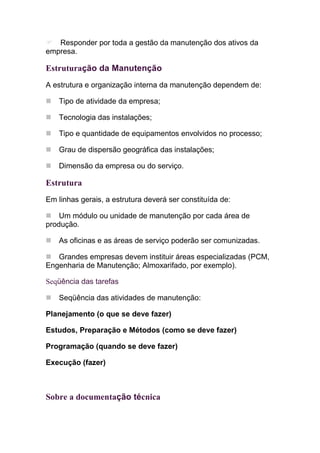

Responder por toda a gestão da manutenção dos ativos da
empresa.

Estruturação da Manutenção
A estrutura e organização interna da manutenção dependem de:

   Tipo de atividade da empresa;

   Tecnologia das instalações;

   Tipo e quantidade de equipamentos envolvidos no processo;

   Grau de dispersão geográfica das instalações;

   Dimensão da empresa ou do serviço.

Estrutura
Em linhas gerais, a estrutura deverá ser constituída de:

    Um módulo ou unidade de manutenção por cada área de
produção.

   As oficinas e as áreas de serviço poderão ser comunizadas.

   Grandes empresas devem instituir áreas especializadas (PCM,
Engenharia de Manutenção; Almoxarifado, por exemplo).

Seqüência das tarefas

   Seqüência das atividades de manutenção:

Planejamento (o que se deve fazer)

Estudos, Preparação e Métodos (como se deve fazer)

Programação (quando se deve fazer)

Execução (fazer)



Sobre a documentação técnica

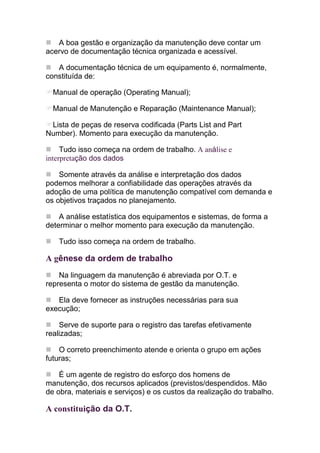

A boa gestão e organização da manutenção deve contar um
acervo de documentação técnica organizada e acessível.

   A documentação técnica de um equipamento é, normalmente,
constituída de:

  Manual de operação (Operating Manual);

  Manual de Manutenção e Reparação (Maintenance Manual);

 Lista de peças de reserva codificada (Parts List and Part
Number). Momento para execução da manutenção.

     Tudo isso começa na ordem de trabalho. A análise e
interpretação dos dados

    Somente através da análise e interpretação dos dados
podemos melhorar a confiabilidade das operações através da
adoção de uma política de manutenção compatível com demanda e
os objetivos traçados no planejamento.

    A análise estatística dos equipamentos e sistemas, de forma a
determinar o melhor momento para execução da manutenção.

   Tudo isso começa na ordem de trabalho.

A gênese da ordem de trabalho
    Na linguagem da manutenção é abreviada por O.T. e
representa o motor do sistema de gestão da manutenção.

   Ela deve fornecer as instruções necessárias para sua
execução;

    Serve de suporte para o registro das tarefas efetivamente
realizadas;

    O correto preenchimento atende e orienta o grupo em ações
futuras;

    É um agente de registro do esforço dos homens de
manutenção, dos recursos aplicados (previstos/despendidos. Mão
de obra, materiais e serviços) e os custos da realização do trabalho.

A constituição da O.T.
Uma boa ordem de trabalho deve conter os seguintes blocos de
informação:

  Identificação;

  Parâmetros de gestão;

  Preparação dos trabalhos;

  Espaço para comentários e observações (reporting)

A gestão da ordem de trabalho
   Identificação e elementos para gestão, tais como:

   Número. De ordem seqüencial e não repetível.

   Descrição do título do trabalho;

   Data e hora de sua elaboração;

   Definição do tipo de trabalho sugerido;

   Grau de urgência e prioridade (classe e prioridade).

A ordem de trabalho
    A ordem de trabalho deve especificar o estado de
funcionamento necessário pra a realização do trabalho e são
possíveis os seguintes termos:

  Máquina parada;

  Linha parada;

  Parada anual ou reforma;

  A funcionar, porém, com desempenho menor.

É igualmente importante especificar a previsão da duração do
trabalho.

A ordem de trabalho e seus detalhes

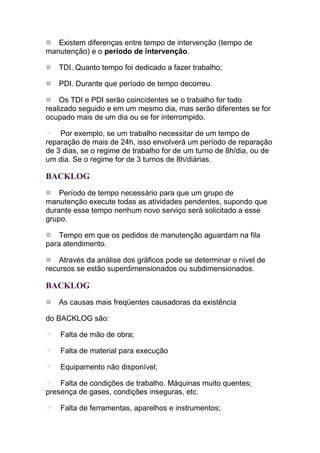

Existem diferenças entre tempo de intervenção (tempo de
manutenção) e o período de intervenção.

   TDI. Quanto tempo foi dedicado a fazer trabalho;

   PDI. Durante que período de tempo decorreu.

    Os TDI e PDI serão coincidentes se o trabalho for todo
realizado seguido e em um mesmo dia, mas serão diferentes se for
ocupado mais de um dia ou se for interrompido.

    Por exemplo, se um trabalho necessitar de um tempo de
reparação de mais de 24h, isso envolverá um período de reparação
de 3 dias, se o regime de trabalho for de um turno de 8h/dia, ou de
um dia. Se o regime for de 3 turnos de 8h/diárias.

BACKLOG
    Período de tempo necessário para que um grupo de
manutenção execute todas as atividades pendentes, supondo que
durante esse tempo nenhum novo serviço será solicitado a esse
grupo.

    Tempo em que os pedidos de manutenção aguardam na fila
para atendimento.

    Através da análise dos gráficos pode se determinar o nível de
recursos se estão superdimensionados ou subdimensionados.

BACKLOG
   As causas mais freqüentes causadoras da existência

do BACKLOG são:

    Falta de mão de obra;

    Falta de material para execução

    Equipamento não disponível;

    Falta de condições de trabalho. Máquinas muito quentes;
presença de gases, condições inseguras, etc.

    Falta de ferramentas, aparelhos e instrumentos;

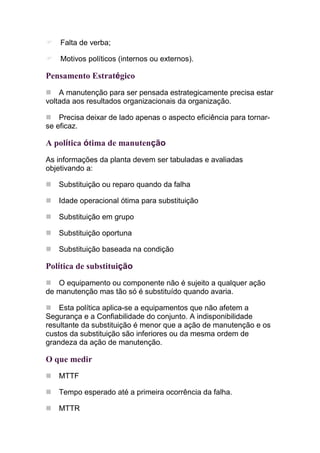

Falta de verba;

    Motivos políticos (internos ou externos).

Pensamento Estratégico
    A manutenção para ser pensada estrategicamente precisa estar
voltada aos resultados organizacionais da organização.

    Precisa deixar de lado apenas o aspecto eficiência para tornar-
se eficaz.

A política ótima de manutenção
As informações da planta devem ser tabuladas e avaliadas
objetivando a:

   Substituição ou reparo quando da falha

   Idade operacional ótima para substituição

   Substituição em grupo

   Substituição oportuna

   Substituição baseada na condição

Política de substituição
   O equipamento ou componente não é sujeito a qualquer ação
de manutenção mas tão só é substituído quando avaria.

    Esta política aplica-se a equipamentos que não afetem a
Segurança e a Confiabilidade do conjunto. A indisponibilidade
resultante da substituição é menor que a ação de manutenção e os
custos da substituição são inferiores ou da mesma ordem de
grandeza da ação de manutenção.

O que medir
   MTTF

   Tempo esperado até a primeira ocorrência da falha.

   MTTR
Tempo médio para reparo do equipamento ou sistema
   MTBF

   Tempo médio entre as falhas e/ou avarias.

Os tempos médios
Funcionamento (t0)

Reparo
Tempo até a primeira avaria Tempo entre duas avarias (t)

Siglas mais usadas (recapitulando)
    Taxa de Avarias. Número de avarias esperado num dado
intervalo de tempo

   MTTF. (Mean Time To Failure). Tempo esperado até à primeira
avaria.

    MTTR. (Mean Time To Repair). Tempo médio para reparação
do sistema.

    MTBF. (Mean Time To Failure). Tempo médio entre avarias do
sistema.

O MTTF
    MTTF. É o tempo esperado de operação antes da ocorrência da
primeira falha.

   Considera-se N sistemas idênticos colocados em operação em
um instante t = 0.

    Mede-se o tempo de operação ti de cada um até o surgimento
do primeiro evento (defeito ou avaria).

   MTTF equivale ao tempo médio de operação.

    Quanto maior a quantidade de amostras [N], mais próximo do
valor real será o MTTF estimado.

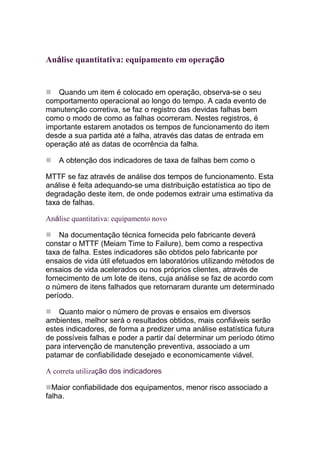

Análise quantitativa: equipamento em operação


   Quando um item é colocado em operação, observa-se o seu
comportamento operacional ao longo do tempo. A cada evento de
manutenção corretiva, se faz o registro das devidas falhas bem
como o modo de como as falhas ocorreram. Nestes registros, é
importante estarem anotados os tempos de funcionamento do item
desde a sua partida até a falha, através das datas de entrada em
operação até as datas de ocorrência da falha.

    A obtenção dos indicadores de taxa de falhas bem como o

MTTF se faz através de análise dos tempos de funcionamento. Esta
análise é feita adequando-se uma distribuição estatística ao tipo de
degradação deste item, de onde podemos extrair uma estimativa da
taxa de falhas.

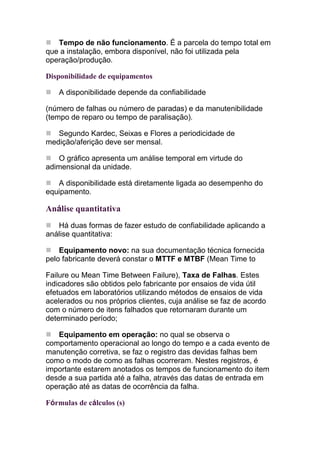

Análise quantitativa: equipamento novo

    Na documentação técnica fornecida pelo fabricante deverá
constar o MTTF (Meiam Time to Failure), bem como a respectiva
taxa de falha. Estes indicadores são obtidos pelo fabricante por
ensaios de vida útil efetuados em laboratórios utilizando métodos de
ensaios de vida acelerados ou nos próprios clientes, através de
fornecimento de um lote de itens, cuja análise se faz de acordo com
o número de itens falhados que retornaram durante um determinado
período.

    Quanto maior o número de provas e ensaios em diversos
ambientes, melhor será o resultados obtidos, mais confiáveis serão
estes indicadores, de forma a predizer uma análise estatística futura
de possíveis falhas e poder a partir daí determinar um período ótimo
para intervenção de manutenção preventiva, associado a um
patamar de confiabilidade desejado e economicamente viável.

A correta utilização dos indicadores

  Maior confiabilidade dos equipamentos, menor risco associado a
falha.

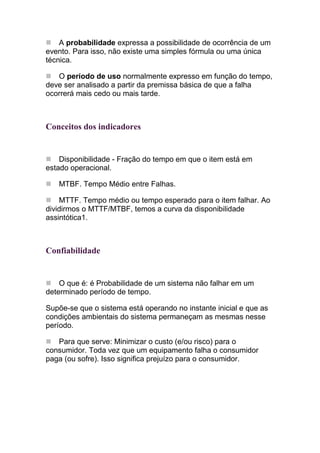

A probabilidade expressa a possibilidade de ocorrência de um
evento. Para isso, não existe uma simples fórmula ou uma única
técnica.

   O período de uso normalmente expresso em função do tempo,
deve ser analisado a partir da premissa básica de que a falha
ocorrerá mais cedo ou mais tarde.



Conceitos dos indicadores


    Disponibilidade - Fração do tempo em que o item está em
estado operacional.

   MTBF. Tempo Médio entre Falhas.

    MTTF. Tempo médio ou tempo esperado para o item falhar. Ao
dividirmos o MTTF/MTBF, temos a curva da disponibilidade
assintótica1.



Confiabilidade


    O que é: é Probabilidade de um sistema não falhar em um
determinado período de tempo.

Supõe-se que o sistema está operando no instante inicial e que as
condições ambientais do sistema permaneçam as mesmas nesse
período.

   Para que serve: Minimizar o custo (e/ou risco) para o
consumidor. Toda vez que um equipamento falha o consumidor
paga (ou sofre). Isso significa prejuízo para o consumidor.

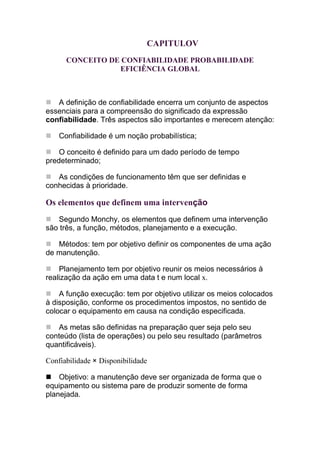

CAPITULOV
      CONCEITO DE CONFIABILIDADE PROBABILIDADE
                 EFICIÊNCIA GLOBAL



   A definição de confiabilidade encerra um conjunto de aspectos
essenciais para a compreensão do significado da expressão
confiabilidade. Três aspectos são importantes e merecem atenção:

    Confiabilidade é um noção probabilística;

    O conceito é definido para um dado período de tempo
predeterminado;

   As condições de funcionamento têm que ser definidas e
conhecidas à prioridade.

Os elementos que definem uma intervenção
   Segundo Monchy, os elementos que definem uma intervenção
são três, a função, métodos, planejamento e a execução.

   Métodos: tem por objetivo definir os componentes de uma ação
de manutenção.

    Planejamento tem por objetivo reunir os meios necessários à
realização da ação em uma data t e num local x.

    A função execução: tem por objetivo utilizar os meios colocados
à disposição, conforme os procedimentos impostos, no sentido de
colocar o equipamento em causa na condição especificada.

   As metas são definidas na preparação quer seja pelo seu
conteúdo (lista de operações) ou pelo seu resultado (parâmetros
quantificáveis).

Confiabilidade × Disponibilidade

    Objetivo: a manutenção deve ser organizada de forma que o
equipamento ou sistema pare de produzir somente de forma
planejada.
O produto da manutenção: de maneira básica é composta pelas
atividades de operação, manutenção e engenharia +
disponibilidade e confiabilidade.

    Confiabilidade: comportamento esperado durante certo intervalo
de tempo.

    Paradigma moderno: maior disponibilidade confiável ao menor
custo.

Confiabilidade × Disponibilidade
    A DISPONIBILIDADE da lâmpada que ilumina a mesa de
cirurgia de um neurocirurgião é altíssima, da ordem de um milhão
de horas, porém de nada adianta se ela apagar por 5 segundos no
meio de uma cirurgia, ou seja, não tiver a adequada
CONFIABILIDADE quando necessária.

   Obter confiabilidade somente é possível com a correta
manutenção dos ativos. Consolidando conceitos

   A DISPONIBILIDADE é função da CONFIABILIDADE e da
MANUTENIBILIDADE. Portanto, quanto maior o número de falhas
menor a confiabilidade de um item para as condições estabelecidas.
Confiabilidade

    Matematicamente, confiabilidade C(t) é definida como a
probabilidade de um item não falhar entre um tempo inicial (t0) e um
tempo final (t), considerando que o item esteja atuando desde o
tempo inicial (t0).

    O complemento da função confiabilidade, denominada de
função de probabilidade acumulativa F(t), é a probabilidade de o
item falhar no mesmo intervalo de tempo (t - to). A probabilidade de
ocorrer um e outro evento, em qualquer tempo t é 1. Assim:

C(t)+ F(t) = 1

A função F(t), dependendo da aplicação, é mais freqüentemente
representada pela distribuição de Weibull e Exponencial. Pode-se
utilizar também a distribuição Normal, Log-Normal, Poisson ou
Binomial.

 Probabilidades x Tempo

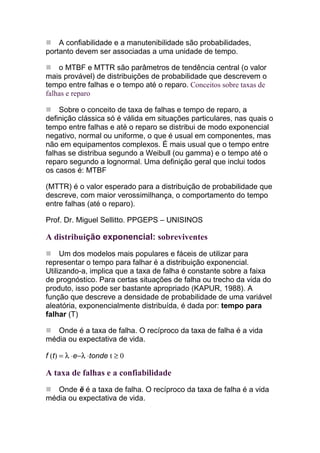

A confiabilidade e a manutenibilidade são probabilidades,
portanto devem ser associadas a uma unidade de tempo.

    o MTBF e MTTR são parâmetros de tendência central (o valor
mais provável) de distribuições de probabilidade que descrevem o
tempo entre falhas e o tempo até o reparo. Conceitos sobre taxas de
falhas e reparo

    Sobre o conceito de taxa de falhas e tempo de reparo, a
definição clássica só é válida em situações particulares, nas quais o
tempo entre falhas e até o reparo se distribui de modo exponencial
negativo, normal ou uniforme, o que é usual em componentes, mas
não em equipamentos complexos. É mais usual que o tempo entre
falhas se distribua segundo a Weibull (ou gamma) e o tempo até o
reparo segundo a lognormal. Uma definição geral que inclui todos
os casos é: MTBF

(MTTR) é o valor esperado para a distribuição de probabilidade que
descreve, com maior verossimilhança, o comportamento do tempo
entre falhas (até o reparo).

Prof. Dr. Miguel Sellitto. PPGEPS – UNISINOS

A distribuição exponencial: sobreviventes
     Um dos modelos mais populares e fáceis de utilizar para
representar o tempo para falhar é a distribuição exponencial.
Utilizando-a, implica que a taxa de falha é constante sobre a faixa
de prognóstico. Para certas situações de falha ou trecho da vida do
produto, isso pode ser bastante apropriado (KAPUR, 1988). A
função que descreve a densidade de probabilidade de uma variável
aleatória, exponencialmente distribuída, é dada por: tempo para
falhar (T)

   Onde é a taxa de falha. O recíproco da taxa de falha é a vida
média ou expectativa de vida.

f (t) = λ ⋅e−λ ⋅tonde t ≥ 0

A taxa de falhas e a confiabilidade
   Onde ë é a taxa de falha. O recíproco da taxa de falha é a vida
média ou expectativa de vida.

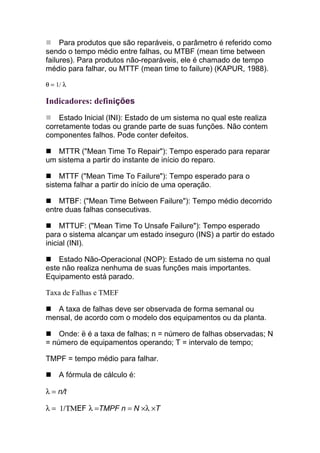

Para produtos que são reparáveis, o parâmetro é referido como
sendo o tempo médio entre falhas, ou MTBF (mean time between
failures). Para produtos não-reparáveis, ele é chamado de tempo
médio para falhar, ou MTTF (mean time to failure) (KAPUR, 1988).

θ = 1/ λ

Indicadores: definições
    Estado Inicial (INI): Estado de um sistema no qual este realiza
corretamente todas ou grande parte de suas funções. Não contem
componentes falhos. Pode conter defeitos.

   MTTR ("Mean Time To Repair"): Tempo esperado para reparar
um sistema a partir do instante de início do reparo.

    MTTF ("Mean Time To Failure"): Tempo esperado para o
sistema falhar a partir do início de uma operação.

    MTBF: ("Mean Time Between Failure"): Tempo médio decorrido
entre duas falhas consecutivas.

     MTTUF: ("Mean Time To Unsafe Failure"): Tempo esperado
para o sistema alcançar um estado inseguro (INS) a partir do estado
inicial (INI).

    Estado Não-Operacional (NOP): Estado de um sistema no qual
este não realiza nenhuma de suas funções mais importantes.
Equipamento está parado.

Taxa de Falhas e TMEF

   A taxa de falhas deve ser observada de forma semanal ou
mensal, de acordo com o modelo dos equipamentos ou da planta.

    Onde: ë é a taxa de falhas; n = número de falhas observadas; N
= número de equipamentos operando; T = intervalo de tempo;

TMPF = tempo médio para falhar.

     A fórmula de cálculo é:

λ = n/t

λ = 1/ΤΜEF λ =TMPF n = N ×λ ×T

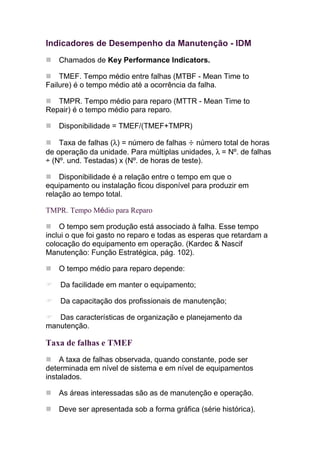

Indicadores de Desempenho da Manutenção - IDM
   Chamados de Key Performance Indicators.

    TMEF. Tempo médio entre falhas (MTBF - Mean Time to
Failure) é o tempo médio até a ocorrência da falha.

   TMPR. Tempo médio para reparo (MTTR - Mean Time to
Repair) é o tempo médio para reparo.

   Disponibilidade = TMEF/(TMEF+TMPR)

    Taxa de falhas (λ) = número de falhas ÷ número total de horas
de operação da unidade. Para múltiplas unidades, λ = Nº. de falhas
÷ (Nº. und. Testadas) x (Nº. de horas de teste).

    Disponibilidade é a relação entre o tempo em que o
equipamento ou instalação ficou disponível para produzir em
relação ao tempo total.

TMPR. Tempo Médio para Reparo

    O tempo sem produção está associado à falha. Esse tempo
inclui o que foi gasto no reparo e todas as esperas que retardam a
colocação do equipamento em operação. (Kardec & Nascif
Manutenção: Função Estratégica, pág. 102).

   O tempo médio para reparo depende:

    Da facilidade em manter o equipamento;

    Da capacitação dos profissionais de manutenção;

   Das características de organização e planejamento da
manutenção.

Taxa de falhas e TMEF
    A taxa de falhas observada, quando constante, pode ser
determinada em nível de sistema e em nível de equipamentos
instalados.

   As áreas interessadas são as de manutenção e operação.

   Deve ser apresentada sob a forma gráfica (série histórica).

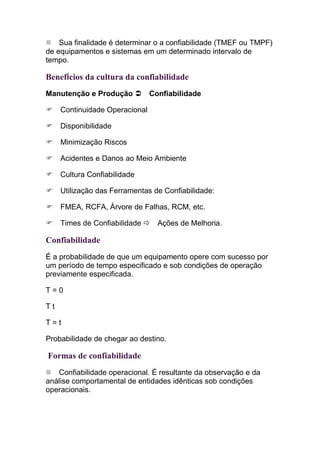

Sua finalidade é determinar o a confiabilidade (TMEF ou TMPF)
de equipamentos e sistemas em um determinado intervalo de
tempo.

Benefícios da cultura da confiabilidade
Manutenção e Produção           Confiabilidade

     Continuidade Operacional

     Disponibilidade

     Minimização Riscos

     Acidentes e Danos ao Meio Ambiente

     Cultura Confiabilidade

     Utilização das Ferramentas de Confiabilidade:

     FMEA, RCFA, Árvore de Falhas, RCM, etc.

     Times de Confiabilidade      Ações de Melhoria.

Confiabilidade
É a probabilidade de que um equipamento opere com sucesso por
um período de tempo especificado e sob condições de operação
previamente especificada.

T=0

Tt

T=t

Probabilidade de chegar ao destino.

Formas de confiabilidade
   Confiabilidade operacional. É resultante da observação e da
análise comportamental de entidades idênticas sob condições
operacionais.

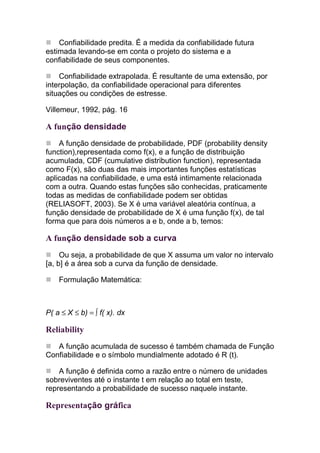

Confiabilidade predita. É a medida da confiabilidade futura
estimada levando-se em conta o projeto do sistema e a
confiabilidade de seus componentes.

    Confiabilidade extrapolada. É resultante de uma extensão, por
interpolação, da confiabilidade operacional para diferentes
situações ou condições de estresse.

Villemeur, 1992, pág. 16

A função densidade
    A função densidade de probabilidade, PDF (probability density
function),representada como f(x), e a função de distribuição
acumulada, CDF (cumulative distribution function), representada
como F(x), são duas das mais importantes funções estatísticas
aplicadas na confiabilidade, e uma está intimamente relacionada
com a outra. Quando estas funções são conhecidas, praticamente
todas as medidas de confiabilidade podem ser obtidas
(RELIASOFT, 2003). Se X é uma variável aleatória contínua, a
função densidade de probabilidade de X é uma função f(x), de tal
forma que para dois números a e b, onde a b, temos:

A função densidade sob a curva
     Ou seja, a probabilidade de que X assuma um valor no intervalo
[a, b] é a área sob a curva da função de densidade.

    Formulação Matemática:



P( a ≤ X ≤ b) = ∫ f( x). dx

Reliability
   A função acumulada de sucesso é também chamada de Função
Confiabilidade e o símbolo mundialmente adotado é R (t).

    A função é definida como a razão entre o número de unidades
sobreviventes até o instante t em relação ao total em teste,
representando a probabilidade de sucesso naquele instante.

Representação gráfica

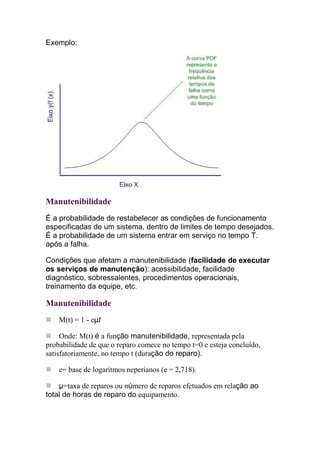

Exemplo:




Manutenibilidade
É a probabilidade de restabelecer as condições de funcionamento
especificadas de um sistema, dentro de limites de tempo desejados.
É a probabilidade de um sistema entrar em serviço no tempo T.
após a falha.

Condições que afetam a manutenibilidade (facilidade de executar
os serviços de manutenção): acessibilidade, facilidade
diagnóstico, sobressalentes, procedimentos operacionais,
treinamento da equipe, etc.

Manutenibilidade
    M(t) = 1 - eµt

     Onde: M(t) é a função manutenibilidade, representada pela
probabilidade de que o reparo comece no tempo t=0 e esteja concluído,
satisfatoriamente, no tempo t (duração do reparo).

    e= base de logaritmos neperianos (e = 2,718).

    µ=taxa de reparos ou número de reparos efetuados em relação ao
total de horas de reparo do equipamento.

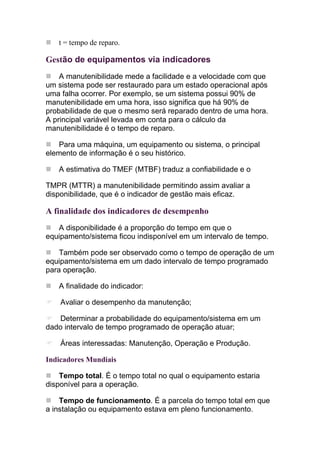

t = tempo de reparo.

Gestão de equipamentos via indicadores
    A manutenibilidade mede a facilidade e a velocidade com que
um sistema pode ser restaurado para um estado operacional após
uma falha ocorrer. Por exemplo, se um sistema possui 90% de
manutenibilidade em uma hora, isso significa que há 90% de
probabilidade de que o mesmo será reparado dentro de uma hora.
A principal variável levada em conta para o cálculo da
manutenibilidade é o tempo de reparo.

   Para uma máquina, um equipamento ou sistema, o principal
elemento de informação é o seu histórico.

   A estimativa do TMEF (MTBF) traduz a confiabilidade e o

TMPR (MTTR) a manutenibilidade permitindo assim avaliar a
disponibilidade, que é o indicador de gestão mais eficaz.

A finalidade dos indicadores de desempenho
   A disponibilidade é a proporção do tempo em que o
equipamento/sistema ficou indisponível em um intervalo de tempo.

    Também pode ser observado como o tempo de operação de um
equipamento/sistema em um dado intervalo de tempo programado
para operação.

   A finalidade do indicador:

    Avaliar o desempenho da manutenção;

   Determinar a probabilidade do equipamento/sistema em um
dado intervalo de tempo programado de operação atuar;

    Áreas interessadas: Manutenção, Operação e Produção.

Indicadores Mundiais

    Tempo total. É o tempo total no qual o equipamento estaria
disponível para a operação.

    Tempo de funcionamento. É a parcela do tempo total em que
a instalação ou equipamento estava em pleno funcionamento.
Tempo de não funcionamento. É a parcela do tempo total em
que a instalação, embora disponível, não foi utilizada pela
operação/produção.

Disponibilidade de equipamentos

    A disponibilidade depende da confiabilidade

(número de falhas ou número de paradas) e da manutenibilidade
(tempo de reparo ou tempo de paralisação).

   Segundo Kardec, Seixas e Flores a periodicidade de
medição/aferição deve ser mensal.

   O gráfico apresenta um análise temporal em virtude do
adimensional da unidade.

   A disponibilidade está diretamente ligada ao desempenho do
equipamento.

Análise quantitativa
   Há duas formas de fazer estudo de confiabilidade aplicando a
análise quantitativa:

    Equipamento novo: na sua documentação técnica fornecida
pelo fabricante deverá constar o MTTF e MTBF (Mean Time to

Failure ou Mean Time Between Failure), Taxa de Falhas. Estes
indicadores são obtidos pelo fabricante por ensaios de vida útil
efetuados em laboratórios utilizando métodos de ensaios de vida
acelerados ou nos próprios clientes, cuja análise se faz de acordo
com o número de itens falhados que retornaram durante um
determinado período;

   Equipamento em operação: no qual se observa o
comportamento operacional ao longo do tempo e a cada evento de
manutenção corretiva, se faz o registro das devidas falhas bem
como o modo de como as falhas ocorreram. Nestes registros, é
importante estarem anotados os tempos de funcionamento do item
desde a sua partida até a falha, através das datas de entrada em
operação até as datas de ocorrência da falha.

Fórmulas de cálculos (s)
Disponibilidade inerente ou intrínseca:



DISPi = TMEF/TMEF+TMPR



DISPex = TMEM/TMEM+TMPM



Disponibilidade executada.



Fórmulas de cálculo(s) Dispop = TMEM/TMEM+TMP



Disponibilidade operacional

Definição dos parâmetros:

    TME. Tempo Médio Entre Falhas;

    TMPR. Tempo Médio para Reparo;

    TMEM. Tempo Médio para Manutenção;

    TMP. Tempo Médio de Paralisação (MWT . Mean Wait Time).



Confiabilidade e Manutenibilidade

    A obtenção dos indicadores de taxa de falhas bem como o
MTTR (Mean Time to Repair) se faz através de análise dos tempos
de funcionamento.

    Esta análise é feita adequando-se uma distribuição estatística
de acordo com o tipo de degradação do equipamento ou do item
que está sendo analisado.

    O estudos das distribuições estatísticas permite apurar os
indicadores de confiabilidade e manutenibilidade.
Leis de aplicações Estatísticas

    Distribuição Normal: é aplicada quando a característica da
falha segue uma tendência normalmente distribuída com variações
simetricamente dispostas em torno da média.

     Distribuição LogNormal: é aplicada para a determinação de
ciclos para a falha devido à fadiga em metais quando submetidos a
tensões alternadas, e em estudos de manutenibilidade.

    Distribuição Weibull: sua aplicação permite determinar a fase
de falhas prematuras (mortalidade infantil ou taxa de falhas
decrescentes), fase de falhas casuais ou aleatórias (taxa de falhas
constante) e a taxa de falhas por desgaste (taxa de falhas
crescente).

    Distribuição Exponencial: é aplicada em sistemas que
descrevem taxas de falhas constantes nos quais as falhas ocorrem
aleatoriamente ao longo do tempo.



A Distribuição Exponencial

−λt

f (t) = λe;   t≥0


A distribuição exponencial é aplicada em sistemas que descrevem
taxas de falhas constantes nos quais as falhas ocorrem
aleatoriamente ao longo do tempo.
 onde λ > 0 é uma constante.

A média e o desvio padrão da distribuição exponencial são
calculados usando:

µ= 1/ λ       σ =1/λ
Equipamento em uso constante
    Quando o dispositivo não está em uso constante, a
disponibilidade do mesmo deixa de ser somente função do MTBF e
MTTR. Considerando que a probabilidade de uma falha é
constante, a probabilidade de o componente funcionar quando se
deseja é dada pela equação a seguir.

    Probabilidade estar funcionando = eλt

    Na equação, ô é o tempo decorrido desde a última verificação
de que o dispositivo está funcionando e ë é a taxa de ocorrência de
falhas. A relação entre ë e o MTBF é dada por: MTBF = 1/λ



Continuando...
    Assim, a probabilidade do componente ou equipamento ainda
se encontrar ativo após o tempo ô é dado por:

    Probabilidade estar funcionando = e t/ MTBF



Distribuição Exponencial

    A distribuição Exponencial acumulada vem dada por: t



F(t) = p{T ≤ τ} = ∫λe−λtdx=1- eλt   t≥0



A distribuição Exponencial é largamente utilizada no campo da
confiabilidade, como um modelo para a distribuição dos tempos até
a falha de componentes eletrônicos.

Nessas aplicações o parâmetro λ representa a taxa de falha para o
componente, e 1/λ é o tempo médio até a falha.
A distribuição Lognormal
   A distribuição lognormal é mais adequada para investigação
dos tempos de e para os reparos executados.

   A distribuição tem sua aplicação na engenharia da

Manutenibilidade é capaz de representar os tempos presentes na
reparação de equipamentos ou componentes que falharam, assim
como, na análise de falhas em equipamentos que ocorrem
raramente, mas não intensivamente devido a diversos fatores, tais
como: degradação ambiental, manutenção inadequada, erros de
operação, etc.



O Tempo Médio para Reparos - TMPR
   O tempo médio para reparos é indicado por:




Operação Manutenção Operação Mant Operação

O período da falha - TMEF

   O sistema falha quando deixa de cumprir a sua função.

   O tempo médio entre falhas pode ser calculado tomando-se por
base o período considerado de operação.

    Exemplo: tempo de operação ÷ pelo número de falhas do
período; o resultado em horas indica o tempo de parada com perda
de produção.
Disponibilidade de equipamentos
    Relação entre a diferença do número de horas do período
considerado (horas calendário) com o número de horas de
intervenção pelo pessoal manutenção (manutenção preventiva por
tempo ou por estado, manutenção corretiva e outros serviços) para
cada item observado e o número total de horas do período
considerado.




Custo de manutenção por faturamento
   Relação entre o custo total de manutenção e o faturamento da
empresa no período considerado.




Medir para gerenciar
   Custo por faturamento;

   Custo por reposição;

   Hh corretiva;

   Hh preventiva;

   Produtividade;

   Efetividade (0EE);
Manutenibilidade;

    Vida útil;

    Disponibilidade

Equipamentos

O uso da disponibilidade hoje se encontra em queda.

Manutenção: elevando os padrões de qualidade
► FOCO NAS INSPEÇÕES E ENSAIOS E NO CONTROLE DE PROCESSSO.
CONTROLE DE QUALIDADE.

► FOCO NA SATISFAÇÃO DOS CLIENTES.

► FOCO EM INSPEÇÕES E ENSAIOS.

► GARANTIA DA QUALIDADE.

► GESTÃO DA QUALIDADE.

► Mudança Cultural.



A busca por metas tangíveis
    A busca de indicadores classe mundial deve ser perseguida
por todos, uma meta a ser alcançada no menor espaço de tempo
possível.



RENDIMENTO GLOBAL

■ Definir o rendimento global como sendo a relação entre a produção real
e a produção teórica correspondente ao tempo necessário.

■ Através desta definição se faz necessário o estabelecimento da
estatística referentes a um dado período de tempo:

► Durações da panes e taxa de indisponibilidade e equipamentos.

► Tempos necessário para estabelecer a manutenção preventiva.
► Nas determinação dos custos da não-eficácia,o Victor Mirshawka e
Napoleão Olmedo,apresentam que as perdas de rendimento devido
à”micro-falhas” e a degradação não deve ser ocultadas dos balanços da
manutenção.

► Os custos não-eficácia devem ser expressos em moeda corrente e
subtraído da contabilidade e ainda,a existência de equipamentos”reservas”
ou estoques intermediários influenciam no diagnóstico dos custos da não-
eficácia da empresa.

DEFINIÇÃO DO CÁLCULO DE EFICIÊNCIA GLOBAL

■ Este índice avalia o rendimento das linhas de produção e é calculado
dividindo-se a produção real pela produção padrão:

► IEG=(produção real ÷ produção padrão) × 100

► Produção real = total de peça~produzidas durante o tempo total
disponível do equipamento nos dois turnos de trabalho.

► Produção padrão = total de horas disponíveis ÷ tempo de ciclo.

► Com este resultados é possível verificar o quanto pode ser melhorado o
desempenho verificando o gargalo.

EFICIÊNCIA GLOBAL DAS INSTALAÇÕES

■ Tempo efetivo ÷tempo operacional × problema de qualidade
representam a eficiência do TPM.

■ Observar as especificações do projeto isso significa:

■ Operar na velocidade do projeto;

■ Produzir na taxa planejada;

■ Harmonizar os resultados com a velocidade e a taxa.

EFICIÊNCIA GLOBAL,PARA QUE SERVE?

■ A partir dos dados quantitativos da produção e da disponibilidade dos
equipamentos e da planta,é possível verificar se a utilização do
equipamento está sendo plena e onde pode ser realizadas melhorias.

COMO CALCULAR O INDICADOR OEE?
■ Como calcular o OEE?

■ O OEE é representado por 3 termos que relacionam as 8 perdas
descritas anteriormente:

%Disponibilidade = Tempo de operação ÷ Tempo programado p/ operar.

%Desempenho = produção real ÷ produção ideal.

%Qualidade = (total de produtos – produtos defeituosos) ÷ total da
produção.

OEE = % disponibilidade × %desempenho × % qualidade.

OEE – overall equipment effectivenees.

■ Significa eficiência operacional maxima

■ È a utilização plena das funções e capacidades do equipamento.

■ Para aumentarmos a eficiência,devemos trabalhar identificando e
eliminando os oitos fatores principais que constituem o obstáculo`a
eficiência global,as oitos grandes perdas.

Os oitos grandes perdas

■ Por falhas nos equipamentos (1)

■ Perdas por set up e ajustes (2)

■ Trocas de ferramentas (3)

■ Perdas por acionamentos (4)

■ Pequenas paradas (5)

■ perdas de velocidades (6)

■ Defeitos retrabalhados (7)

■ Perdas por desligamento inativos ou programados (8)
CONCLUSÃO

    Novo ambiente empresarial, o mundo dos negócios mudou
qualitativamente desde o final da década de 1980,com conseqüências
profundas,as aberturas dos mercados,a concorrência global,avanços na área
de tecnologia da informação alteraram de forma irreversível a capacidade
de produzir e fazer negócios,eliminando as restrições tradicionais de tempo
e espaço.

    Outra grande tendência tem sido a fragmentação do mercado de
consumo e negócios. Na empresa do futuro,o objetivo do desenho será
institucionalizar as mudanças,aumentar a velocidade do relógio,neste
contesto,o momento certo é o fator mais importante.Durante o período de
mudanças radicais e descontinuas quem muda primeiro tem vantagens
significativas.

     Foco nas carteiras de negócios, as empresas de sucesso terão
desenvolver antenas organizacionais sensíveis e suas principais
características serão:objetivas simultâneos,menores custos, simplificação
da produção,flexibilidade e velocidade;interconexão total entre as áreas de
produção e comercialização;relações mais estreitas com os clientes;menor
tempo de preparação da máquina para uma rápida resposta ao
cliente;relação estreita com fornecedores;a empresa vista como um sistema
integração        entre      estratégicas(proliferação     de      diversas
tecnologia;capacitação continua do pessoal;tamanho limitado das fabricas;e
de diferentes sistemas contábeis).vejamos como ilustra o que esta
acontecendo no Japão com os seus muitos modelos de fabricas do futuro.A
filosofia de eficiência aprendida com os ocidentais,porem transforrmada de
acordo com os seus próprios conceitos.A melhoria da produtividade deve
aumentar o emprego e não reduzi-lo;o aumento da produtividade depende
do entrosamento entre empresários e trabalhadores;os resultados dos
incrementos de produtividade deve ser dividida com os consumidores e
trabalhadores.
BIBLIOGRAFIA/ WEBGRAFIA CONSULTADA
KAPLAN, Robert S.; NORTON, David P. A Organização orientada para a
estratégia. Rio de Janeiro: Campus, 2001.
MONCHY, François. A Função Manutenção. Editora Ebras-Durban, 1989.
São Paulo
AGUIAR. J.G.F.; Administração da Manutenção- Sistema PIS. Edgar
Blücher. 1994.
SOUZA, Valdir Cardoso de. Organização e gerência da manutenção:
planejamento, programação e controle de manutenção. São Paulo: All Print
Editora, 2006.
TAVARES, Lourival. Administração Moderna da Manutenção Editora
Novo Pólo, Rio de Janeiro, 1999.
TAVARES, Lourival; CALIXTO, Marco; POYDO, Roberto P.
Manutenção Centrada no Negócio. Editora Novo Pólo, Rio de Janeiro,
2005.
MIRSHAWKA. V.; Manutenção Preditiva-Caminho para Zero Defeito.
Makron Books. 1991.
DOUCHV. J.M.; Em direção ao Zero Defeito na Empresa. Atlas. 1992.
SLACK, Nigel e outros. Administração da Produção. Atlas, 1997.
ÍNDICE
FOLHA DE ROSTO                  02

AGRADECIMENTO                   03

DEDICATORIA                     04

RESUMO                          05

METODOLIGIA                     06

SUMÁRIO                         07

INTRODUÇÃO                      08



CAPÍTULO Ι                      09

CAPÍTULO ΙΙ                     10

CAPÍTULO ΙΙΙ                    12

CAPÍTULO ΙV                     19

CAPÍTULO V                      36

CONCLUSÃO                       53

BIOGRAFIA CONSULTADA            54

ÍNDICE                          55

FOLHA DE AVALIAÇÃO              57
FOLHA DE AVALIAÇÃO

Nome da instituição: UNIVERSIDADE CANDIDO MENDES

Título da Monografia: PLANEJAMENTO E CON TROLE DA
MANUTENÇÃO

Autor: ANTONIO DE PAULA BRAGA DOS SANTOS

Data da entrega:

Avaliado por:                                conceito:
Planejamento de controle e manutenção

Mais conteúdo relacionado

Mais procurados

Gestão da Manutenção Lean
Gestão da Manutenção LeanGestão da Manutenção Lean
Gestão da Manutenção Lean
Miguel Oliveira

OrganizaçãO Da ManutençãO 2008
OrganizaçãO Da ManutençãO 2008OrganizaçãO Da ManutençãO 2008
OrganizaçãO Da ManutençãO 2008
guest122c68e

Manual de manutenção industrial do senai
Manual de manutenção industrial do senaiManual de manutenção industrial do senai
Manual de manutenção industrial do senai
izaudaMonteiro

Perguntas e respostas de manutenção
Perguntas e respostas de manutençãoPerguntas e respostas de manutenção
Perguntas e respostas de manutenção
oantu


Mais procurados (20)

Gestão da Manutenção Lean
Gestão da Manutenção LeanGestão da Manutenção Lean
Gestão da Manutenção Lean

Manutenção Preditiva
Manutenção PreditivaManutenção Preditiva
Manutenção Preditiva

Apresentação Programa T.P.M : Manutenção Produtiva Total
Apresentação Programa T.P.M : Manutenção Produtiva TotalApresentação Programa T.P.M : Manutenção Produtiva Total
Apresentação Programa T.P.M : Manutenção Produtiva Total

OrganizaçãO Da ManutençãO 2008
OrganizaçãO Da ManutençãO 2008OrganizaçãO Da ManutençãO 2008
OrganizaçãO Da ManutençãO 2008

Manual de manutenção industrial do senai
Manual de manutenção industrial do senaiManual de manutenção industrial do senai
Manual de manutenção industrial do senai

Manutenção
ManutençãoManutenção
Manutenção

Técnicas de manutenção
Técnicas de manutençãoTécnicas de manutenção
Técnicas de manutenção

Planejamento da Organização na Manutenção
Planejamento da Organização na ManutençãoPlanejamento da Organização na Manutenção
Planejamento da Organização na Manutenção

Introdução à pneumática
Introdução à pneumáticaIntrodução à pneumática
Introdução à pneumática

Pneumática - Principios
Pneumática - PrincipiosPneumática - Principios
Pneumática - Principios

Procedimento operacional manutenção mecânica_rev.00
Procedimento operacional manutenção mecânica_rev.00Procedimento operacional manutenção mecânica_rev.00
Procedimento operacional manutenção mecânica_rev.00

Evolução da manutenção
Evolução da manutençãoEvolução da manutenção
Evolução da manutenção

Introdução à pneumática - aula 01
Introdução à pneumática - aula 01Introdução à pneumática - aula 01
Introdução à pneumática - aula 01

Apresentação comissionamento
Apresentação comissionamentoApresentação comissionamento
Apresentação comissionamento

NR 17 - Ergonomia
NR 17 - ErgonomiaNR 17 - Ergonomia
NR 17 - Ergonomia

Manutenção preditiva apres
Manutenção preditiva apresManutenção preditiva apres
Manutenção preditiva apres

Tpm apresentação
Tpm   apresentaçãoTpm   apresentação
Tpm apresentação

NR7 PCMSO
NR7 PCMSONR7 PCMSO
NR7 PCMSO

1 lista (Exercício sobre Gestão da Manutenção)
1 lista (Exercício sobre Gestão da Manutenção)1 lista (Exercício sobre Gestão da Manutenção)
1 lista (Exercício sobre Gestão da Manutenção)

Perguntas e respostas de manutenção
Perguntas e respostas de manutençãoPerguntas e respostas de manutenção
Perguntas e respostas de manutenção


Destaque (11)

Tema 7 máquinas
Tema 7 máquinasTema 7 máquinas
Tema 7 máquinas

Planejamento da manutenção
Planejamento da manutençãoPlanejamento da manutenção
Planejamento da manutenção

Qual é a diferença entre Guincho, Guindaste e Guindauto?
Qual é a diferença entre Guincho, Guindaste e Guindauto?Qual é a diferença entre Guincho, Guindaste e Guindauto?
Qual é a diferença entre Guincho, Guindaste e Guindauto?

Check list Retroescavadeira
Check list RetroescavadeiraCheck list Retroescavadeira
Check list Retroescavadeira

Introdução a manutenção de máquinas e equipamentos industriais
Introdução a manutenção de máquinas e equipamentos industriaisIntrodução a manutenção de máquinas e equipamentos industriais
Introdução a manutenção de máquinas e equipamentos industriais

Apostila operador de guindauto.
Apostila operador de guindauto.Apostila operador de guindauto.
Apostila operador de guindauto.

Check list de veiculos leves
Check list de veiculos levesCheck list de veiculos leves
Check list de veiculos leves

Check list - veículos - máquinas - equipamentos
Check list - veículos - máquinas - equipamentosCheck list - veículos - máquinas - equipamentos
Check list - veículos - máquinas - equipamentos

Inspeccion de un vehiculo
Inspeccion de un vehiculoInspeccion de un vehiculo
Inspeccion de un vehiculo

Treinamento para operação de guincho
Treinamento para operação de guinchoTreinamento para operação de guincho
Treinamento para operação de guincho

61519728 check-list-veiculos-leves
61519728 check-list-veiculos-leves61519728 check-list-veiculos-leves
61519728 check-list-veiculos-leves


Semelhante a Planejamento de controle e manutenção

Manutenção e ambiente
Manutenção e ambienteManutenção e ambiente
Manutenção e ambiente
Andre Quendera

MODELO DE DEFESA TCC ENGENHA BACHARELADORIA MECÂNICA
MODELO DE DEFESA TCC ENGENHA BACHARELADORIA MECÂNICAMODELO DE DEFESA TCC ENGENHA BACHARELADORIA MECÂNICA
MODELO DE DEFESA TCC ENGENHA BACHARELADORIA MECÂNICA
RaiCc


Semelhante a Planejamento de controle e manutenção (10)

Planejamento e Controle de Manutenção - PCM.pdf
Planejamento e Controle de Manutenção - PCM.pdfPlanejamento e Controle de Manutenção - PCM.pdf
Planejamento e Controle de Manutenção - PCM.pdf

Excelencia na-gestao-da-manutencao-atraves-da-aplicacao-dos-conceitos
Excelencia na-gestao-da-manutencao-atraves-da-aplicacao-dos-conceitosExcelencia na-gestao-da-manutencao-atraves-da-aplicacao-dos-conceitos
Excelencia na-gestao-da-manutencao-atraves-da-aplicacao-dos-conceitos

Manutenoindustrial 140520120534-phpapp01
Manutenoindustrial 140520120534-phpapp01Manutenoindustrial 140520120534-phpapp01
Manutenoindustrial 140520120534-phpapp01

Manutenção industrial entendendo sua função e organização
Manutenção industrial entendendo sua função e organizaçãoManutenção industrial entendendo sua função e organização
Manutenção industrial entendendo sua função e organização

Workshop TPM
Workshop TPMWorkshop TPM
Workshop TPM

Artigo descargas eletrostaticas e a manutenção de equipamentos sensiveis
Artigo   descargas eletrostaticas e a manutenção de equipamentos sensiveisArtigo   descargas eletrostaticas e a manutenção de equipamentos sensiveis
Artigo descargas eletrostaticas e a manutenção de equipamentos sensiveis

Manutenção e ambiente
Manutenção e ambienteManutenção e ambiente
Manutenção e ambiente

MODELO DE DEFESA TCC ENGENHA BACHARELADORIA MECÂNICA
MODELO DE DEFESA TCC ENGENHA BACHARELADORIA MECÂNICAMODELO DE DEFESA TCC ENGENHA BACHARELADORIA MECÂNICA
MODELO DE DEFESA TCC ENGENHA BACHARELADORIA MECÂNICA

08 - Manutenção Centrada no Negócio - Capitulo 1.pdf
08 - Manutenção Centrada no Negócio - Capitulo 1.pdf08 - Manutenção Centrada no Negócio - Capitulo 1.pdf
08 - Manutenção Centrada no Negócio - Capitulo 1.pdf

Analise preditiva em motores
Analise preditiva em motoresAnalise preditiva em motores
Analise preditiva em motores


Mais de Demétrio Luiz Riguete Gripp

Workshop rio criativo de business model luz consultoria
Workshop rio criativo de business model   luz consultoriaWorkshop rio criativo de business model   luz consultoria
Workshop rio criativo de business model luz consultoria
Demétrio Luiz Riguete Gripp


Mais de Demétrio Luiz Riguete Gripp (15)

Regularização de terra e da moradia no Brasil
Regularização de terra e da moradia no BrasilRegularização de terra e da moradia no Brasil
Regularização de terra e da moradia no Brasil

Norma anp armazenamento de gás (glp) para comércio ou não
Norma anp armazenamento de gás (glp) para comércio ou nãoNorma anp armazenamento de gás (glp) para comércio ou não
Norma anp armazenamento de gás (glp) para comércio ou não

Estudo de Impacto de Vizinhança (EIV) - Porto Maravilha (Rio de Janeiro/RJ)
Estudo de Impacto de Vizinhança (EIV) - Porto Maravilha (Rio de Janeiro/RJ)Estudo de Impacto de Vizinhança (EIV) - Porto Maravilha (Rio de Janeiro/RJ)
Estudo de Impacto de Vizinhança (EIV) - Porto Maravilha (Rio de Janeiro/RJ)

Plano diretor : implementação e acompanhamento
Plano diretor : implementação e acompanhamentoPlano diretor : implementação e acompanhamento
Plano diretor : implementação e acompanhamento

Tecnologias para transformar a educação
Tecnologias para transformar a educaçãoTecnologias para transformar a educação
Tecnologias para transformar a educação

Desenvolvimento sustentável das cidades latino americanas
Desenvolvimento sustentável das cidades latino americanasDesenvolvimento sustentável das cidades latino americanas
Desenvolvimento sustentável das cidades latino americanas

Mapa da violência jovens do brasil (2014)
Mapa da violência    jovens do brasil (2014)Mapa da violência    jovens do brasil (2014)
Mapa da violência jovens do brasil (2014)

Ong e políticas públicas
Ong e políticas públicasOng e políticas públicas
Ong e políticas públicas

Gestão de resíduos sólidos
Gestão de resíduos sólidosGestão de resíduos sólidos
Gestão de resíduos sólidos

Design para projetos
Design para projetosDesign para projetos
Design para projetos

Equator principles III
Equator principles IIIEquator principles III
Equator principles III

Palestra sobre planejamento financeiro mila viana
Palestra sobre planejamento financeiro  mila vianaPalestra sobre planejamento financeiro  mila viana
Palestra sobre planejamento financeiro mila viana

Apostila de computação gráfica (2006)
Apostila de computação gráfica (2006)Apostila de computação gráfica (2006)
Apostila de computação gráfica (2006)

Mba executivo em negócios financeiros
Mba executivo em negócios financeirosMba executivo em negócios financeiros
Mba executivo em negócios financeiros

Workshop rio criativo de business model luz consultoria
Workshop rio criativo de business model   luz consultoriaWorkshop rio criativo de business model   luz consultoria
Workshop rio criativo de business model luz consultoria


Planejamento de controle e manutenção

  • 1. UNIVERSIDADE CANDIDO MENDES PÓS-GRADUAÇÃO “LATO SENSU” AVM FACULDADE INTEGRADA PLANEJAMENTO E CONTROLE DA MANUTENÇÃO Antonio de Paula ORIENTADOR PROf.Luiz Cláudio Lopes Alves RIO DE JANEIRO 2011-09-21
  • 2. UNIVERSIDADE CANDIDO MENDES PÓS-GRADUAÇÃO “LATO SENSU” AVM FACULDADE INTREGADA PLANEJAMENTO E CONTROLE DA MANUTENÇÃO Apresentação de monografia à AVM Faculdade Integrada como requisito parcial para obtenção do grau de especialista pòs graduação Engenharia de Produção. Por:Antonio de Paula Braga dos Santos.
  • 3. AGRADECIMENTOS A minha mãe Efigênia Braga minha Filha Jeneffer Braga meu orientador Luis Cláudio Lopes Alves.
  • 4. DEDICATÓRIA Dedico a DEUS por mais um momento de Finalização.
  • 5. RESUMO As empresas que estão em busca de melhorias de seus processos produtivos, encontram na manutenção os meios que permitam aumentar a eficiência de máquina, reduzir seus estoques e, conseqüentemente, os custos. As organizações necessitam, para ganhar competitividade, estruturar seu planejamento de manutenção de forma a se moldar aos objetivos estratégicos e garantir com sucesso a qualidade e a eficiência dos meios de produção. A razão de ser da manutenção está em gerar condições operacionais para que equipamentos, instalações e serviços funcionem adequadamente, visando atingirem objetivos e metas da empresa atendendo assim, aos clientes, aos acionistas o mais baixo custo, sem perda da qualidade através dos indicadores estratégico da eficiência total em fazer a primeira vez e sempre com zero defeito.
  • 6. METODOLOGIA Antes de iniciar qual quer programa MPT/TPM deve-se avaliar se a empresa está preparada para um trabalho participativo,voltado para a formação de equipes,para a análise de falhas,para operadores mais qualificados e responsáveis pelos equipamentos que operam,para o treinamento direcionado e continuado,para criação de índices globais,para utilizar o conceito da fabrica visual onde as informações sejam transparentes para todos os funcionários e não mais para uns poucos escolhidos,que as utilizam em benefício próprio para crescer e mostrar mais poder
  • 7. SUMÁRIO INTRODUÇÃO 08 CAPÍTULO Ι Quem Executa a Manutenção 09 CAPÍTULO ΙΙ Relação com Outra Função 10 CAPITULO ΙΙΙ Conceito e os Objetivos 12 CONCLUSÃO 53 BIBIOGRAFIA CONSULTADA 54 ÍNDICE 55 FOLHA DE AVALIAÇÃO 56
  • 8. INDRODUÇÃO Os bens patrimoniais ou ativos de produção existem para que deles a organização se utilize. Para isso é necessário que os bens sejam conservados em estado de uso, isto em estado disponível, de forma confiável ao menor custo possível. Segundo a Associação Brasileira de Normas Técnicas, ABNT, 1994, manutenção é: “Combinação de todas as ações técnicas e administrativas, incluindo as de supervisão, destinadas a manter ou recolocar um item em estado no qual possa desempenhar uma função requerida”. Entenda-se por manutenção como o conjunto de ações que permitem manter um bem dentro de um estado específico ou na medida para assegurar um serviço determinado, descrito pelo padrão normativo francês - AFNOR NF X60-010. A manutenção pertence ao ramo da engenharia que visa manter, por longos períodos, os ativos fixos da empresa em condições de atender plenamente ás suas finalidades funcionais. Esta definição introduz as noções de manter, restabelecer e serviço determinado, exemplificado da seguinte forma: Manter – noção de prevenção sobre o sistema em funcionamento; Restabelecer – noção de correção consecutiva à perda de função de um sistema ou equipamento; Estado específico e/ou serviço determinado – predeterminação do objetivo esperado. É importante ressaltar que a manutenção não é um ato de puro e simples de conservação, vai além desta fronteira, assume um significado mais amplo do que a simples expectativa de conservação patrimonial. A manutenção é, todavia, de fundamental importância para que uma 1 organização cumpra os seus objetivos e deve ser vista como uma função
  • 9. que participa plenamente da produtividade da organização. É por esta razão que vamos detalhar um pouco mais profundamente os aspectos da manutenção que interessam do gestor ou administrador, do técnico ao engenheiro e da portaria ao presidente. Assim como os demais órgãos da empresa, a manutenção assume o papel de prevenção evitando atrasos nas entregas, insatisfação dos clientes e perdas financeiras, mas para que tal função seja executada os programas de manutenção devem ser pensados de forma integrada e estruturados com os objetivos e políticas administrativas ditadas pela alta administração. Cabe ressaltar que esta linha de pensamento é fruto da integração com o pensamento e planejamento estratégico da organização. A manutenção tem a missão de maximizar a disponibilidade de um bem a um mínimo custo, com o máximo de segurança e com o máximo de respeito ao meio ambiente. Definição de manutenção segundo a ABNT (NBR 5462 - 1994). “Combinação de ações técnicas e administrativas, incluindo as de supervisão, destinadas a manter ou recolocar um item em um estado no qual possa desempenhar uma função requerida. A manutenção pode incluir uma modificação de um item”. 1 Será utilizado o termo “organização” no lugar de “empresa” por ser mais genérica e adaptada a condição de mercado vigente no mundo corporativo. O termo “organização” serve, inclusive, por exemplo, para designar entidades que não são empresas, tais como um exército, uma prefeitura, um clube, uma igreja, uma ONG, etc. Isto implica em garantir a disponibilidade da função dos sistemas e equipamentos de forma a atender aos critérios de preservação do meio ambiente e aos objetivos da organização com confiabilidade, segurança e custos adequados. É bom observar-se que “mínimo custo” não significa, necessariamente, “máximo lucro”. O mínimo custo deve ser um objetivo de qualquer função gerencial, porém sem provocar aumento de custo ou queda de receita em outras atividades. Na realidade, deve-se sempre gerenciar uma área não a vendo de modo isolado, mas dentro de um contexto que é a organização como um sistema. A redução de custos sem observar o sistema 2 empresa pode levar a uma deterioração do resultado.
  • 10. CAPITUTLO Ι QUEM EXECUTA A MANUTENÇÃO? A função manutenção é executada por diversas categorias de pessoas. Pode-se afirmar que todas as pessoas de uma organização têm seu papel na manutenção. Atividades especializadas devem ser executadas por pessoal especializado, porém as pessoas que utilizam equipamentos podem executar tarefas simples, tais como limpeza, troca de componentes consumíveis, por exemplo, uma troca de toner de uma copiadora, calibragem dos pneus de um veículo, etc. Atividades que envolvem um alto grau de segurança devem estar sob a supervisão e a responsabilidade de profissionais qualificados, tais como, Engenheiros, Tecnólogos e Técnicos que possam responder civil e tecnicamente as exigências legais e 3 operacionais de um ativo ou planta industrial. O principal cliente do processo de manutenção é a produção. Os desempenhos da manutenção devem ser medidos, sobretudo relativamente às exigências de confiabilidade, qualidade, segurança e previsibilidade, porém sempre atento aos custos. Para poder dizer se o processo de manutenção é realmente eficiente, deve ser possível comparar os números de seus desempenhos reais com o esperado. O setor ou departamento de manutenção responde pela promoção da confiança e da segurança da instalação fabril, sendo assim, a responsabilidade pela conservação dos ativos é de todos – operadores e mantenedores -, porém a responsabilidade pelos índices de confiança e disponibilidade é dos mantenedores.
  • 11. CAPILULO ΙΙ RELAÇÕES COM OUTRAS FUNÇÕES A função manutenção se relaciona com outras funções e atividades dentro de uma organização industrial, destacam-se as mais importantes ao processo produtivo: Produção – planejamento das paradas de máquinas e equipamentos utilizados na produção; aperfeiçoamento visando o aumento da produtividade através dos ganhos em disponibilidade operacional. Recursos Humanos – segurança, higiene, qualificação e treinamentos são esferas comuns da convivência entre ambos. Pesquisa e Desenvolvimento – estudos que visem à melhoria da produtividade através da engenharia de manutenção. 2 Em geral todos os conceitos aplicados aos ativos físicos (bens concretos, tais como, máquinas, instalações, equipamentos, etc.) valem, com as devidas adaptações, para serviços (assistência técnica, prestação de serviços interna ou externa, um sistema ou programa de computador, etc.). 3 Acesso em 27/06/2006, em http://www.fatepa.anchieta.br/home/rebellor/Ad-4-Ano- 2 Segurança Ambiental – evitar, minimizar ou mitigar os riscos de acidentes ambientais. Qualidade – gerenciamento dos ativos, certificação para execução da manutenção dentro de padrões ótimos de excelência (best pratices). Vendas e Assistência Técnica – manutenção pós-venda; posto autorizado.
  • 12. CAPITULO ΙΙΙ CONCEITO E OS OBJETIVOS É fato que danos, defeitos e paradas são males que precisam ser evitados, mas como evitá-los? Há duas maneiras básicas, uma – apurar a razão da falha, para que sejam tomadas medidas visando à eliminação da sua repetição. A segunda - evitar a perda de faturamento, analisando o passado e tendências para o futuro, conhecendo o que se passa ao nível gerencial da manutenção, sintetizando as informações técnico-econômicas que permitam fazer a escolha mais racional, adequada e viável ao equipamento ou sistema, diluindo assim os custos em função da aplicabilidade na gestão dos serviços e métodos. Fica uma pergunta no ar, qual é o motivo da baixa competitividade das nossas empresas? Subtraindo os fatores tributos e carga social debitada às empresas, temos, no Brasil, um perfil de acomodação pernicioso, que pode ser assim resumido: Alta taxa de retrabalho; Falta de mão de obra qualificada; Número elevado de serviços não previstos; Baixa produtividade por homem/hora; Excesso de horas-extras para compensar as falhas de processo e de manutenção. Os objetivos da função manutenção não podem ficar simplesmente vinculados à melhoria da confiabilidade, manutenibilidade e a disponibilidade. Outras vertentes afloram a partir da sinergia em os diversos departamentos e órgãos da empresa. Conseqüentemente, outros benefícios, principalmente a tão falada competitividade, que se materializa nas questões econômicas.
  • 13. A interação entre os diversos departamentos proporciona a sinergia necessária com outras funções da organização industrial, dentre elas, destacam-se as: Ilustração 1: interação
  • 14. Os desempenhos da manutenção assim como o de todas as demais funções da organização refletirão no objetivo fim da organização, a função comercial. Dentre os objetivos de uma gestão da manutenção estão: Acompanhar o desempenho elétrico e mecânico dos equipamentos envolvidos na produção, maximizando a sua vida útil e minimizando o tempo de parada em serviço; Efetuar controles, registrando anormalidades e ocorrências com as máquinas, visando identificar o tipo e a freqüência dos problemas mais comuns de forma a permitir efetuar a correção antecipada. Evitar riscos de paradas não planejadas; Efetuar lubrificações, consertos e reformas; Reparar equipamentos e instalações o mais rapidamente possível. Selecionar, dentro de uma abordagem técnica, os consumíveis a serem utilizados, fornecendo a quantidade necessária à plena funcionalidade do processo. Em algumas organizações, é de sua responsabilidade o controle de estoque de peças de reposição; Garantir disponibilidade de modo a atender os objetivos da operação da organização. Buscar índice zero de acidentes.
  • 15. Reduzir custos de modo a aperfeiçoar o resultado da organização; Primar pela qualidade nos serviços executados; Não trazer danos ao meio ambiente. Observação: as considerações aqui descritas acerca da manutenção executada por pessoal próprio valem para a manutenção executada por terceiros. 3.3. Enfoques e Tipos de Manutenção Para efetuar uma gestão correta dos equipamentos existentes em uma unidade industrial ou de serviços é absolutamente necessário conhecer esses equipamentos com riqueza de detalhes e registros históricos de forma a poder atuar rapidamente e de forma organizada respondendo às quatro questões fundamentais em Manutenção: Qual o modelo mais adequado ao negócio? Que tipo de equipamento deve ter Manutenção Preventiva? Como se deve fazer a Manutenção? Quando se deve fazer a Manutenção? O procedimento de Manutenção efetuado atende aos padrões técnicos e econômicos? As filosofias de manutenção já são utilizadas há muitos anos na indústria, tendo como objetivo o aprimoramento da disponibilidade das instalações fabris. Com a finalidade de tornar os equipamentos industriais cada vez mais econômicos, eficientes e seguros, tem havido uma evolução crescente e constante da manutenção reativa, para preventiva, preditiva e por fim pró-ativa. A combinação apropriada destas quatro formas de manutenção está na base dos novos conceitos de manutenção - RCM, manutenção centrada na confiabilidade; TPM, manutenção produtiva total; e JIT, manutenção "Just -in -Time".
  • 16. Saindo das elucubrações filosóficas inerentes à gestão da manutenção temos o problema do fluxo de informações que ainda se constitui em um pesado entrave ao progresso e sucesso da atividade. Por vezes a dificuldade na comunicação transforma a manutenção em um centro gerador de problemas. A gestão dos ativos industriais possui vários enfoques. Dentre os mais atuais e decorrentes do conceito “manutenção classe mundial”, podemos classificar a manutenção sob o enfoque “tradicional”, sob o enfoque da “manutenção produtiva total” ou sob o enfoque da “manutenção centrada em confiabilidade”. Tal denominação encontra justificativa, no fato de que a maioria dos países ocidentais os utiliza. São eles: MTBF (Mean Time Between Failures / Tempo Médio Entre Falhas); MTTR (Mean Time To Repair / Tempo Médio Para Reparo); Disponibilidade e eficácia operacional global; Custo de manutenção por faturamento; Custo de manutenção por valor de reposição. Planejamento da Manutenção Fundamentação teórica conhecimento do processo produtivo levantamento da situação atual/diagnósticos descritivo das etapas de implantação de controle. O planejamento da manutenção requer uma análise prévia dos seguintes tópicos: Mão de obra Treinamento Material Ferramental
  • 17. Opção de utilização de serviços de terceiros. a 01: Subdivisão das rotinas de manutenção ■ Manutenção ■ Preditiva ■ Preventiva ■ Corretiva Monitoramento Inspeções/Exames ■ Programada ■ Emergência ■ Estático ■ Dinâmico Pgr. de Manutenção Preventiva Sistêmica Preventiva Sistêmica Defeitos Detectados quando da intervenção da Manutenção. Reparo à falhas Corretiva operacionais dos equipamentos. Acidentes e vandalismo. Reparos devido a erro de operação ou projeto. Defeitos Detectados quando da intervenção da Manutenção. Reparo à falhas Corretiva operacionais dos equipamentos. Acidentes e vandalismo. Reparos devido a erro de operação ou projeto.
  • 18. CAPITULOΙV O ELEMENTO HUMANO. O PARADOXO É a chave de partida de qualquer processo É o ponto crítico dos acidentes Sua função: manter os equipamentos operando de modo efetivo e seguro. Maior tecnologia aumento da confiabilidade menor confiabilidade humana em operar os novos recursos. O elemento humano e os cenários de risco. Produção Como reduzir o erro Controle à distância (automatização) Redução da jornada (redução da fadiga) Acidentes industriais, em sua grande maioria. Ocorrem: Nas trocas de turnos e durante a noite. Equipamentos falham → geram incidentes → Que são causados por uma seqüência de eventos que juntos definem o cenár io de um acidente.
  • 19. Análise dos problemas na manutenção Modos de falhas Freqüência das falhas Conseqüências das falhas Um pequeno número de causas é responsável por alta proporção dos problemas. É a regra dos 80-20, isto é, em linhas gerais, 80% dos problemas se devem a 20% das causas. Ou seja, 80% do risco total estão contidos em aproximadamente 20% do número total de modos de falha. A avaliação do risco nos traz: Aumento da disponibilidade Redução dos custos Aumento da segurança Banco de dados de manutenção Conjunto de informações referente à manutenção, ao seu pessoal, aos eventos e ocorrências com as máquinas, seu cadastramento e seus códigos, podendo ser informatizado ou não. A finalidade de um banco de dados computadorizado de equipamentos existentes em uma unidade (seja predial, industrial, de serviços ou qualquer outra) é proporcionar um acesso mais rápido e sistemático às características e ventos relacionados com determinada máquina, item, sistema ou unidade. Dicionário de termos de Manutenção, Confiabilidade e Qualidade, Gil Branco Filho, pág. 10. O que são e para que servem os indicadores: Dados ou informações numéricas que quantificam as entradas (recursos ou insumos), saídas (produtos) e o desempenho de processos, produtos e da organização como um todo.
  • 20. Os indicadores são utilizados para acompanhar e melhorar os resultados ao longo do tempo e podem ser classificados em: simples (decorrentes de uma única medição) ou compostos; diretos ou indiretos em relação à característica medida; específicos (atividades ou processos específicos) ou globais (resultados pretendidos pela organização); e direcionadores (drivers) ou resultantes (outcomes). O sistema de informações É o recurso que formaliza os procedimentos operacionais e facilita o processo de decisão. Não há como estabelecer metas de melhoria quando os parâmetros iniciais não foram medidos. O primeiro passo para estabelecer as metas é implantar uma forma de medição, apuração e análise. A informática é uma poderosa ferramenta, mas será preciso estude e dedicação na do software de manutenção. Perguntas importantes: seu software possui módulo de gestão eficaz da manutenção? Foi implantado e estruturado para isso? Ele acompanha os indicadores mais importantes para o seu negócio? O controle de informações O sistema gerenciador da atividade de manutenção deve: Relatar o custo de manutenção; Integrado com as demais divisões; Interagir diretamente com a produção; Controle sobre a reserva de materiais e sobressalentes; Permitir o acompanhamento dos indicadores; Permitir o acesso a todas as áreas da empresa.
  • 21. Tratamento dos Dados (Função Manutenção) A Gerência de Manutenção para tomar decisões necessita de informações fidedignas e em tempo útil. Daí a necessidade da existência de um Sistema de Gestão da Informação que garanta a coleta dos dados e seu posterior tratamento, traduzindo-os em apontamento de melhorias. O Sistema deverá documentar toda e qualquer informação relacionada a manutenção (registros históricos). Registrar a experiência passada de forma que possibilite estudos estatísticos válidos como elementos de tomada de decisão. O papel técnico-gerencial das informações Determinar onde e quando as tecnologias de manutenção preventiva deverão ser aplicadas. Determinar onde e quando os treinamentos de empregados deverão ser desempenhados. Indicar alterações de projeto quando Necessárias. Gerenciar a manutenção é gerenciar os ativos da empresa. O cadastro dos equipamentos O cadastro de equipamentos é talvez o item mais importante quando se trabalha com manutenção planejada. Este cadastro é iniciado com as informações obtidas através das impressões de avaliação, a partir do inventário. A partir daí, toda e qualquer atividade de inspeção, lubrificação, manutenção, etc., executada na máquina deve ser registrada. De posse destas informações serão estabelecidas as paradas para manutenção planejada.
  • 22. A ordem de serviço e/ou trabalho Deve constar na ordem de trabalho: Prioridade da tarefa. Setor responsável pela execução do serviço. Relato apropriado da tarefa. Onde executar o serviço. Planejamento e tempo necessário ao serviço. Medidas de segurança necessárias. Avaliação do prestador de serviço. O controle das ações efetivadas No registro dos equipamentos devem constar: Os trabalhos já realizados; As modificações já realizadas, o custo e os novos parâmetros de manutenção. O controle das ações efetivadas No registro dos equipamentos devem constar: Os trabalhos já realizados; As modificações já realizadas, o custo e os novos parâmetros de manutenção. Análise versus avaliação Analisar - verificar a precisão, a validade, o significado da grandeza produzida durante a avaliação. Por exemplo: se a avaliação do consumo de um automóvel levou a 20 km/litro de gasolina, então a análise se preocupa em se certificar que:
  • 23. • a metodologia utilizada foi correta; • que os números levantados são suficientemente precisos; • Daí então, conclui-se se o desempenho avaliado é bom, ruim, satisfaz ou não aos pré-requisitos, etc. Qualidade e aplicabilidade dos registros Histórico da Manutenção deve conter: Tempos de funcionamento/operação; Registros de quebras/avarias; Tempo de reparo; Registro de acidentes; Custo de sobressalentes; Custo de Hh (Homem/hora). Homens. Hora (HH ou Hh) - Soma das horas consumidas pelo total de homens que executam determinado serviço. Custos totais de manutenção pelo faturamento, etc. Macrobjetivos da Manutenção PREVER, MANTER E REDUZIR Prever uma margem de avarias ou quebras dos equipamentos. Manter os equipamentos em condições seguras. Reduzir ao mínimo os custos da manutenção (paradas por avarias). Manter a eficácia dos equipamentos e o nível técnico da equipe.
  • 24. Acompanhamento das condições Comparação das condições atuais com as condições de referência. Evitar a condição insegura - Estado Inseguro (INS): Estado no qual o sistema pode produzir erros, mas aparentemente está operacional. Os erros neste caso podem provocar acidentes. Registro das condições do equipamento quando novo e após reparação, no banco de dados da manutenção e nas fichas de cadastro. Comparar o desempenho, analisar a tendência e efetuar um diagnóstico (wait and see). Objetivos da moderna manutenção Garantir a Disponibilidade da função dos equipamentos e instalações, possibilitando atender um processo de produção ou de serviço com Confiabilidade, Segurança, Preservação do Meio Ambiente, e Custo adequado. Como elevar a disponibilidade de equipamentos Uma das maneiras mais seguras e precisa é fazê-lo usando as técnicas de análise de falhas, gerando um Plano de Manutenção Baseado em Confiabilidade para garantir elevada disponibilidade do ativo. A maneira mais segura, mais precisa e garantida é fazê-lo usando as técnicas de: FMEA e FMECA. A geração do plano preventivo A geração de um Plano de Preventiva Baseado em Confiabilidade, faz-se seguindo as 4 etapas abaixo:
  • 25. Levantamento e estratificação de dados; Análise de Falhas (FMEA); Avaliação da criticidade das falhas; Geração de tarefas preventivas, através de diagramas de decisões, específicos. Pesquisa e Análise de Confiabilidade O processo analítico é feito através da técnica FMECA (Análise da Criticidade do Modo e dos Efeitos das Falhas), para identificar e analisar a influência (probabilidade) dos potenciais Modos de Falha do produto (Projeto, Processos e sistemas), cujos efeitos devam ser considerados, eliminados ou minimizados, por meio de uma avaliação de índices (probabilidade de ocorrência, gravidade e possibilidade de detecção de falhas), que correspondem a um valor da criticidade na utilização do produto, sua Manutenibilidade e Segurança (operacional e ambiental). Os tipos de análises Os tipos de análises são: FEA - Failure Effect Analysis; FTA - Failure Tree Analysis; FMEA - Failure Mode, and Effect Analysis; FMECA - Failure Mode, Effect and Criticality Analysis. Embora cada empresa possa especificar a sua forma de análise por meio de uma FMEA ou FMECA, é importante ressaltar que estas análises estão especificadas em várias normas e padrões internacionais, sendo as mais comuns: MILSTD- 1629A (Departamento de Defesa dos Estados Unidos); SAE Internacional J1739 (Aplicações Automotivas); ARP5580 (Aplicações não- automotivas) e a AIAG FMEA-3 para as Normas QS9000. A seqüência das ações A seqüência de ações para a Análise da Criticidade, dos Efeitos e dos Modos de Falhas segue a seguinte ordem: Estruturação;
  • 26. Levantamento das Possíveis Falhas; Avaliação; Ações; Acompanhamento das Ações. A escolha da modelagem Um bom plano de manutenção deve responder as seguintes questões: Como? O quê? Em quanto tempo? Quem? Quando? Quanto? Planejamento Programação. A divisão de manutenção É o coração da área de intervenção técnica da empresa. Compete-lhe, na medida do aplicável: Constituir e manter atualizada toda a informação pertinente à manutenção; Gerir os serviços das oficinas; Planejar as ações técnicas de manutenção; Gestão das sub-empreitadas e contratos de manutenção; Aprovisionamento do almoxarifado da manutenção;
  • 27. Responder por toda a gestão da manutenção dos ativos da empresa. Estruturação da Manutenção A estrutura e organização interna da manutenção dependem de: Tipo de atividade da empresa; Tecnologia das instalações; Tipo e quantidade de equipamentos envolvidos no processo; Grau de dispersão geográfica das instalações; Dimensão da empresa ou do serviço. Estrutura Em linhas gerais, a estrutura deverá ser constituída de: Um módulo ou unidade de manutenção por cada área de produção. As oficinas e as áreas de serviço poderão ser comunizadas. Grandes empresas devem instituir áreas especializadas (PCM, Engenharia de Manutenção; Almoxarifado, por exemplo). Seqüência das tarefas Seqüência das atividades de manutenção: Planejamento (o que se deve fazer) Estudos, Preparação e Métodos (como se deve fazer) Programação (quando se deve fazer) Execução (fazer) Sobre a documentação técnica
  • 28. A boa gestão e organização da manutenção deve contar um acervo de documentação técnica organizada e acessível. A documentação técnica de um equipamento é, normalmente, constituída de: Manual de operação (Operating Manual); Manual de Manutenção e Reparação (Maintenance Manual); Lista de peças de reserva codificada (Parts List and Part Number). Momento para execução da manutenção. Tudo isso começa na ordem de trabalho. A análise e interpretação dos dados Somente através da análise e interpretação dos dados podemos melhorar a confiabilidade das operações através da adoção de uma política de manutenção compatível com demanda e os objetivos traçados no planejamento. A análise estatística dos equipamentos e sistemas, de forma a determinar o melhor momento para execução da manutenção. Tudo isso começa na ordem de trabalho. A gênese da ordem de trabalho Na linguagem da manutenção é abreviada por O.T. e representa o motor do sistema de gestão da manutenção. Ela deve fornecer as instruções necessárias para sua execução; Serve de suporte para o registro das tarefas efetivamente realizadas; O correto preenchimento atende e orienta o grupo em ações futuras; É um agente de registro do esforço dos homens de manutenção, dos recursos aplicados (previstos/despendidos. Mão de obra, materiais e serviços) e os custos da realização do trabalho. A constituição da O.T.
  • 29. Uma boa ordem de trabalho deve conter os seguintes blocos de informação: Identificação; Parâmetros de gestão; Preparação dos trabalhos; Espaço para comentários e observações (reporting) A gestão da ordem de trabalho Identificação e elementos para gestão, tais como: Número. De ordem seqüencial e não repetível. Descrição do título do trabalho; Data e hora de sua elaboração; Definição do tipo de trabalho sugerido; Grau de urgência e prioridade (classe e prioridade). A ordem de trabalho A ordem de trabalho deve especificar o estado de funcionamento necessário pra a realização do trabalho e são possíveis os seguintes termos: Máquina parada; Linha parada; Parada anual ou reforma; A funcionar, porém, com desempenho menor. É igualmente importante especificar a previsão da duração do trabalho. A ordem de trabalho e seus detalhes
  • 30. Existem diferenças entre tempo de intervenção (tempo de manutenção) e o período de intervenção. TDI. Quanto tempo foi dedicado a fazer trabalho; PDI. Durante que período de tempo decorreu. Os TDI e PDI serão coincidentes se o trabalho for todo realizado seguido e em um mesmo dia, mas serão diferentes se for ocupado mais de um dia ou se for interrompido. Por exemplo, se um trabalho necessitar de um tempo de reparação de mais de 24h, isso envolverá um período de reparação de 3 dias, se o regime de trabalho for de um turno de 8h/dia, ou de um dia. Se o regime for de 3 turnos de 8h/diárias. BACKLOG Período de tempo necessário para que um grupo de manutenção execute todas as atividades pendentes, supondo que durante esse tempo nenhum novo serviço será solicitado a esse grupo. Tempo em que os pedidos de manutenção aguardam na fila para atendimento. Através da análise dos gráficos pode se determinar o nível de recursos se estão superdimensionados ou subdimensionados. BACKLOG As causas mais freqüentes causadoras da existência do BACKLOG são: Falta de mão de obra; Falta de material para execução Equipamento não disponível; Falta de condições de trabalho. Máquinas muito quentes; presença de gases, condições inseguras, etc. Falta de ferramentas, aparelhos e instrumentos;
  • 31. Falta de verba; Motivos políticos (internos ou externos). Pensamento Estratégico A manutenção para ser pensada estrategicamente precisa estar voltada aos resultados organizacionais da organização. Precisa deixar de lado apenas o aspecto eficiência para tornar- se eficaz. A política ótima de manutenção As informações da planta devem ser tabuladas e avaliadas objetivando a: Substituição ou reparo quando da falha Idade operacional ótima para substituição Substituição em grupo Substituição oportuna Substituição baseada na condição Política de substituição O equipamento ou componente não é sujeito a qualquer ação de manutenção mas tão só é substituído quando avaria. Esta política aplica-se a equipamentos que não afetem a Segurança e a Confiabilidade do conjunto. A indisponibilidade resultante da substituição é menor que a ação de manutenção e os custos da substituição são inferiores ou da mesma ordem de grandeza da ação de manutenção. O que medir MTTF Tempo esperado até a primeira ocorrência da falha. MTTR
  • 32. Tempo médio para reparo do equipamento ou sistema MTBF Tempo médio entre as falhas e/ou avarias. Os tempos médios Funcionamento (t0) Reparo Tempo até a primeira avaria Tempo entre duas avarias (t) Siglas mais usadas (recapitulando) Taxa de Avarias. Número de avarias esperado num dado intervalo de tempo MTTF. (Mean Time To Failure). Tempo esperado até à primeira avaria. MTTR. (Mean Time To Repair). Tempo médio para reparação do sistema. MTBF. (Mean Time To Failure). Tempo médio entre avarias do sistema. O MTTF MTTF. É o tempo esperado de operação antes da ocorrência da primeira falha. Considera-se N sistemas idênticos colocados em operação em um instante t = 0. Mede-se o tempo de operação ti de cada um até o surgimento do primeiro evento (defeito ou avaria). MTTF equivale ao tempo médio de operação. Quanto maior a quantidade de amostras [N], mais próximo do valor real será o MTTF estimado.
  • 33. Análise quantitativa: equipamento em operação Quando um item é colocado em operação, observa-se o seu comportamento operacional ao longo do tempo. A cada evento de manutenção corretiva, se faz o registro das devidas falhas bem como o modo de como as falhas ocorreram. Nestes registros, é importante estarem anotados os tempos de funcionamento do item desde a sua partida até a falha, através das datas de entrada em operação até as datas de ocorrência da falha. A obtenção dos indicadores de taxa de falhas bem como o MTTF se faz através de análise dos tempos de funcionamento. Esta análise é feita adequando-se uma distribuição estatística ao tipo de degradação deste item, de onde podemos extrair uma estimativa da taxa de falhas. Análise quantitativa: equipamento novo Na documentação técnica fornecida pelo fabricante deverá constar o MTTF (Meiam Time to Failure), bem como a respectiva taxa de falha. Estes indicadores são obtidos pelo fabricante por ensaios de vida útil efetuados em laboratórios utilizando métodos de ensaios de vida acelerados ou nos próprios clientes, através de fornecimento de um lote de itens, cuja análise se faz de acordo com o número de itens falhados que retornaram durante um determinado período. Quanto maior o número de provas e ensaios em diversos ambientes, melhor será o resultados obtidos, mais confiáveis serão estes indicadores, de forma a predizer uma análise estatística futura de possíveis falhas e poder a partir daí determinar um período ótimo para intervenção de manutenção preventiva, associado a um patamar de confiabilidade desejado e economicamente viável. A correta utilização dos indicadores Maior confiabilidade dos equipamentos, menor risco associado a falha.
  • 34. A probabilidade expressa a possibilidade de ocorrência de um evento. Para isso, não existe uma simples fórmula ou uma única técnica. O período de uso normalmente expresso em função do tempo, deve ser analisado a partir da premissa básica de que a falha ocorrerá mais cedo ou mais tarde. Conceitos dos indicadores Disponibilidade - Fração do tempo em que o item está em estado operacional. MTBF. Tempo Médio entre Falhas. MTTF. Tempo médio ou tempo esperado para o item falhar. Ao dividirmos o MTTF/MTBF, temos a curva da disponibilidade assintótica1. Confiabilidade O que é: é Probabilidade de um sistema não falhar em um determinado período de tempo. Supõe-se que o sistema está operando no instante inicial e que as condições ambientais do sistema permaneçam as mesmas nesse período. Para que serve: Minimizar o custo (e/ou risco) para o consumidor. Toda vez que um equipamento falha o consumidor paga (ou sofre). Isso significa prejuízo para o consumidor.
  • 35. CAPITULOV CONCEITO DE CONFIABILIDADE PROBABILIDADE EFICIÊNCIA GLOBAL A definição de confiabilidade encerra um conjunto de aspectos essenciais para a compreensão do significado da expressão confiabilidade. Três aspectos são importantes e merecem atenção: Confiabilidade é um noção probabilística; O conceito é definido para um dado período de tempo predeterminado; As condições de funcionamento têm que ser definidas e conhecidas à prioridade. Os elementos que definem uma intervenção Segundo Monchy, os elementos que definem uma intervenção são três, a função, métodos, planejamento e a execução. Métodos: tem por objetivo definir os componentes de uma ação de manutenção. Planejamento tem por objetivo reunir os meios necessários à realização da ação em uma data t e num local x. A função execução: tem por objetivo utilizar os meios colocados à disposição, conforme os procedimentos impostos, no sentido de colocar o equipamento em causa na condição especificada. As metas são definidas na preparação quer seja pelo seu conteúdo (lista de operações) ou pelo seu resultado (parâmetros quantificáveis). Confiabilidade × Disponibilidade Objetivo: a manutenção deve ser organizada de forma que o equipamento ou sistema pare de produzir somente de forma planejada.
  • 36. O produto da manutenção: de maneira básica é composta pelas atividades de operação, manutenção e engenharia + disponibilidade e confiabilidade. Confiabilidade: comportamento esperado durante certo intervalo de tempo. Paradigma moderno: maior disponibilidade confiável ao menor custo. Confiabilidade × Disponibilidade A DISPONIBILIDADE da lâmpada que ilumina a mesa de cirurgia de um neurocirurgião é altíssima, da ordem de um milhão de horas, porém de nada adianta se ela apagar por 5 segundos no meio de uma cirurgia, ou seja, não tiver a adequada CONFIABILIDADE quando necessária. Obter confiabilidade somente é possível com a correta manutenção dos ativos. Consolidando conceitos A DISPONIBILIDADE é função da CONFIABILIDADE e da MANUTENIBILIDADE. Portanto, quanto maior o número de falhas menor a confiabilidade de um item para as condições estabelecidas. Confiabilidade Matematicamente, confiabilidade C(t) é definida como a probabilidade de um item não falhar entre um tempo inicial (t0) e um tempo final (t), considerando que o item esteja atuando desde o tempo inicial (t0). O complemento da função confiabilidade, denominada de função de probabilidade acumulativa F(t), é a probabilidade de o item falhar no mesmo intervalo de tempo (t - to). A probabilidade de ocorrer um e outro evento, em qualquer tempo t é 1. Assim: C(t)+ F(t) = 1 A função F(t), dependendo da aplicação, é mais freqüentemente representada pela distribuição de Weibull e Exponencial. Pode-se utilizar também a distribuição Normal, Log-Normal, Poisson ou Binomial. Probabilidades x Tempo
  • 37. A confiabilidade e a manutenibilidade são probabilidades, portanto devem ser associadas a uma unidade de tempo. o MTBF e MTTR são parâmetros de tendência central (o valor mais provável) de distribuições de probabilidade que descrevem o tempo entre falhas e o tempo até o reparo. Conceitos sobre taxas de falhas e reparo Sobre o conceito de taxa de falhas e tempo de reparo, a definição clássica só é válida em situações particulares, nas quais o tempo entre falhas e até o reparo se distribui de modo exponencial negativo, normal ou uniforme, o que é usual em componentes, mas não em equipamentos complexos. É mais usual que o tempo entre falhas se distribua segundo a Weibull (ou gamma) e o tempo até o reparo segundo a lognormal. Uma definição geral que inclui todos os casos é: MTBF (MTTR) é o valor esperado para a distribuição de probabilidade que descreve, com maior verossimilhança, o comportamento do tempo entre falhas (até o reparo). Prof. Dr. Miguel Sellitto. PPGEPS – UNISINOS A distribuição exponencial: sobreviventes Um dos modelos mais populares e fáceis de utilizar para representar o tempo para falhar é a distribuição exponencial. Utilizando-a, implica que a taxa de falha é constante sobre a faixa de prognóstico. Para certas situações de falha ou trecho da vida do produto, isso pode ser bastante apropriado (KAPUR, 1988). A função que descreve a densidade de probabilidade de uma variável aleatória, exponencialmente distribuída, é dada por: tempo para falhar (T) Onde é a taxa de falha. O recíproco da taxa de falha é a vida média ou expectativa de vida. f (t) = λ ⋅e−λ ⋅tonde t ≥ 0 A taxa de falhas e a confiabilidade Onde ë é a taxa de falha. O recíproco da taxa de falha é a vida média ou expectativa de vida.
  • 38. Para produtos que são reparáveis, o parâmetro é referido como sendo o tempo médio entre falhas, ou MTBF (mean time between failures). Para produtos não-reparáveis, ele é chamado de tempo médio para falhar, ou MTTF (mean time to failure) (KAPUR, 1988). θ = 1/ λ Indicadores: definições Estado Inicial (INI): Estado de um sistema no qual este realiza corretamente todas ou grande parte de suas funções. Não contem componentes falhos. Pode conter defeitos. MTTR ("Mean Time To Repair"): Tempo esperado para reparar um sistema a partir do instante de início do reparo. MTTF ("Mean Time To Failure"): Tempo esperado para o sistema falhar a partir do início de uma operação. MTBF: ("Mean Time Between Failure"): Tempo médio decorrido entre duas falhas consecutivas. MTTUF: ("Mean Time To Unsafe Failure"): Tempo esperado para o sistema alcançar um estado inseguro (INS) a partir do estado inicial (INI). Estado Não-Operacional (NOP): Estado de um sistema no qual este não realiza nenhuma de suas funções mais importantes. Equipamento está parado. Taxa de Falhas e TMEF A taxa de falhas deve ser observada de forma semanal ou mensal, de acordo com o modelo dos equipamentos ou da planta. Onde: ë é a taxa de falhas; n = número de falhas observadas; N = número de equipamentos operando; T = intervalo de tempo; TMPF = tempo médio para falhar. A fórmula de cálculo é: λ = n/t λ = 1/ΤΜEF λ =TMPF n = N ×λ ×T
  • 39. Indicadores de Desempenho da Manutenção - IDM Chamados de Key Performance Indicators. TMEF. Tempo médio entre falhas (MTBF - Mean Time to Failure) é o tempo médio até a ocorrência da falha. TMPR. Tempo médio para reparo (MTTR - Mean Time to Repair) é o tempo médio para reparo. Disponibilidade = TMEF/(TMEF+TMPR) Taxa de falhas (λ) = número de falhas ÷ número total de horas de operação da unidade. Para múltiplas unidades, λ = Nº. de falhas ÷ (Nº. und. Testadas) x (Nº. de horas de teste). Disponibilidade é a relação entre o tempo em que o equipamento ou instalação ficou disponível para produzir em relação ao tempo total. TMPR. Tempo Médio para Reparo O tempo sem produção está associado à falha. Esse tempo inclui o que foi gasto no reparo e todas as esperas que retardam a colocação do equipamento em operação. (Kardec & Nascif Manutenção: Função Estratégica, pág. 102). O tempo médio para reparo depende: Da facilidade em manter o equipamento; Da capacitação dos profissionais de manutenção; Das características de organização e planejamento da manutenção. Taxa de falhas e TMEF A taxa de falhas observada, quando constante, pode ser determinada em nível de sistema e em nível de equipamentos instalados. As áreas interessadas são as de manutenção e operação. Deve ser apresentada sob a forma gráfica (série histórica).
  • 40. Sua finalidade é determinar o a confiabilidade (TMEF ou TMPF) de equipamentos e sistemas em um determinado intervalo de tempo. Benefícios da cultura da confiabilidade Manutenção e Produção Confiabilidade Continuidade Operacional Disponibilidade Minimização Riscos Acidentes e Danos ao Meio Ambiente Cultura Confiabilidade Utilização das Ferramentas de Confiabilidade: FMEA, RCFA, Árvore de Falhas, RCM, etc. Times de Confiabilidade Ações de Melhoria. Confiabilidade É a probabilidade de que um equipamento opere com sucesso por um período de tempo especificado e sob condições de operação previamente especificada. T=0 Tt T=t Probabilidade de chegar ao destino. Formas de confiabilidade Confiabilidade operacional. É resultante da observação e da análise comportamental de entidades idênticas sob condições operacionais.
  • 41. Confiabilidade predita. É a medida da confiabilidade futura estimada levando-se em conta o projeto do sistema e a confiabilidade de seus componentes. Confiabilidade extrapolada. É resultante de uma extensão, por interpolação, da confiabilidade operacional para diferentes situações ou condições de estresse. Villemeur, 1992, pág. 16 A função densidade A função densidade de probabilidade, PDF (probability density function),representada como f(x), e a função de distribuição acumulada, CDF (cumulative distribution function), representada como F(x), são duas das mais importantes funções estatísticas aplicadas na confiabilidade, e uma está intimamente relacionada com a outra. Quando estas funções são conhecidas, praticamente todas as medidas de confiabilidade podem ser obtidas (RELIASOFT, 2003). Se X é uma variável aleatória contínua, a função densidade de probabilidade de X é uma função f(x), de tal forma que para dois números a e b, onde a b, temos: A função densidade sob a curva Ou seja, a probabilidade de que X assuma um valor no intervalo [a, b] é a área sob a curva da função de densidade. Formulação Matemática: P( a ≤ X ≤ b) = ∫ f( x). dx Reliability A função acumulada de sucesso é também chamada de Função Confiabilidade e o símbolo mundialmente adotado é R (t). A função é definida como a razão entre o número de unidades sobreviventes até o instante t em relação ao total em teste, representando a probabilidade de sucesso naquele instante. Representação gráfica
  • 42. Exemplo: Manutenibilidade É a probabilidade de restabelecer as condições de funcionamento especificadas de um sistema, dentro de limites de tempo desejados. É a probabilidade de um sistema entrar em serviço no tempo T. após a falha. Condições que afetam a manutenibilidade (facilidade de executar os serviços de manutenção): acessibilidade, facilidade diagnóstico, sobressalentes, procedimentos operacionais, treinamento da equipe, etc. Manutenibilidade M(t) = 1 - eµt Onde: M(t) é a função manutenibilidade, representada pela probabilidade de que o reparo comece no tempo t=0 e esteja concluído, satisfatoriamente, no tempo t (duração do reparo). e= base de logaritmos neperianos (e = 2,718). µ=taxa de reparos ou número de reparos efetuados em relação ao total de horas de reparo do equipamento.
  • 43. t = tempo de reparo. Gestão de equipamentos via indicadores A manutenibilidade mede a facilidade e a velocidade com que um sistema pode ser restaurado para um estado operacional após uma falha ocorrer. Por exemplo, se um sistema possui 90% de manutenibilidade em uma hora, isso significa que há 90% de probabilidade de que o mesmo será reparado dentro de uma hora. A principal variável levada em conta para o cálculo da manutenibilidade é o tempo de reparo. Para uma máquina, um equipamento ou sistema, o principal elemento de informação é o seu histórico. A estimativa do TMEF (MTBF) traduz a confiabilidade e o TMPR (MTTR) a manutenibilidade permitindo assim avaliar a disponibilidade, que é o indicador de gestão mais eficaz. A finalidade dos indicadores de desempenho A disponibilidade é a proporção do tempo em que o equipamento/sistema ficou indisponível em um intervalo de tempo. Também pode ser observado como o tempo de operação de um equipamento/sistema em um dado intervalo de tempo programado para operação. A finalidade do indicador: Avaliar o desempenho da manutenção; Determinar a probabilidade do equipamento/sistema em um dado intervalo de tempo programado de operação atuar; Áreas interessadas: Manutenção, Operação e Produção. Indicadores Mundiais Tempo total. É o tempo total no qual o equipamento estaria disponível para a operação. Tempo de funcionamento. É a parcela do tempo total em que a instalação ou equipamento estava em pleno funcionamento.
  • 44. Tempo de não funcionamento. É a parcela do tempo total em que a instalação, embora disponível, não foi utilizada pela operação/produção. Disponibilidade de equipamentos A disponibilidade depende da confiabilidade (número de falhas ou número de paradas) e da manutenibilidade (tempo de reparo ou tempo de paralisação). Segundo Kardec, Seixas e Flores a periodicidade de medição/aferição deve ser mensal. O gráfico apresenta um análise temporal em virtude do adimensional da unidade. A disponibilidade está diretamente ligada ao desempenho do equipamento. Análise quantitativa Há duas formas de fazer estudo de confiabilidade aplicando a análise quantitativa: Equipamento novo: na sua documentação técnica fornecida pelo fabricante deverá constar o MTTF e MTBF (Mean Time to Failure ou Mean Time Between Failure), Taxa de Falhas. Estes indicadores são obtidos pelo fabricante por ensaios de vida útil efetuados em laboratórios utilizando métodos de ensaios de vida acelerados ou nos próprios clientes, cuja análise se faz de acordo com o número de itens falhados que retornaram durante um determinado período; Equipamento em operação: no qual se observa o comportamento operacional ao longo do tempo e a cada evento de manutenção corretiva, se faz o registro das devidas falhas bem como o modo de como as falhas ocorreram. Nestes registros, é importante estarem anotados os tempos de funcionamento do item desde a sua partida até a falha, através das datas de entrada em operação até as datas de ocorrência da falha. Fórmulas de cálculos (s)
  • 45. Disponibilidade inerente ou intrínseca: DISPi = TMEF/TMEF+TMPR DISPex = TMEM/TMEM+TMPM Disponibilidade executada. Fórmulas de cálculo(s) Dispop = TMEM/TMEM+TMP Disponibilidade operacional Definição dos parâmetros: TME. Tempo Médio Entre Falhas; TMPR. Tempo Médio para Reparo; TMEM. Tempo Médio para Manutenção; TMP. Tempo Médio de Paralisação (MWT . Mean Wait Time). Confiabilidade e Manutenibilidade A obtenção dos indicadores de taxa de falhas bem como o MTTR (Mean Time to Repair) se faz através de análise dos tempos de funcionamento. Esta análise é feita adequando-se uma distribuição estatística de acordo com o tipo de degradação do equipamento ou do item que está sendo analisado. O estudos das distribuições estatísticas permite apurar os indicadores de confiabilidade e manutenibilidade.
  • 46. Leis de aplicações Estatísticas Distribuição Normal: é aplicada quando a característica da falha segue uma tendência normalmente distribuída com variações simetricamente dispostas em torno da média. Distribuição LogNormal: é aplicada para a determinação de ciclos para a falha devido à fadiga em metais quando submetidos a tensões alternadas, e em estudos de manutenibilidade. Distribuição Weibull: sua aplicação permite determinar a fase de falhas prematuras (mortalidade infantil ou taxa de falhas decrescentes), fase de falhas casuais ou aleatórias (taxa de falhas constante) e a taxa de falhas por desgaste (taxa de falhas crescente). Distribuição Exponencial: é aplicada em sistemas que descrevem taxas de falhas constantes nos quais as falhas ocorrem aleatoriamente ao longo do tempo. A Distribuição Exponencial −λt f (t) = λe; t≥0 A distribuição exponencial é aplicada em sistemas que descrevem taxas de falhas constantes nos quais as falhas ocorrem aleatoriamente ao longo do tempo. onde λ > 0 é uma constante. A média e o desvio padrão da distribuição exponencial são calculados usando: µ= 1/ λ σ =1/λ
  • 47. Equipamento em uso constante Quando o dispositivo não está em uso constante, a disponibilidade do mesmo deixa de ser somente função do MTBF e MTTR. Considerando que a probabilidade de uma falha é constante, a probabilidade de o componente funcionar quando se deseja é dada pela equação a seguir. Probabilidade estar funcionando = eλt Na equação, ô é o tempo decorrido desde a última verificação de que o dispositivo está funcionando e ë é a taxa de ocorrência de falhas. A relação entre ë e o MTBF é dada por: MTBF = 1/λ Continuando... Assim, a probabilidade do componente ou equipamento ainda se encontrar ativo após o tempo ô é dado por: Probabilidade estar funcionando = e t/ MTBF Distribuição Exponencial A distribuição Exponencial acumulada vem dada por: t F(t) = p{T ≤ τ} = ∫λe−λtdx=1- eλt t≥0 A distribuição Exponencial é largamente utilizada no campo da confiabilidade, como um modelo para a distribuição dos tempos até a falha de componentes eletrônicos. Nessas aplicações o parâmetro λ representa a taxa de falha para o componente, e 1/λ é o tempo médio até a falha.
  • 48. A distribuição Lognormal A distribuição lognormal é mais adequada para investigação dos tempos de e para os reparos executados. A distribuição tem sua aplicação na engenharia da Manutenibilidade é capaz de representar os tempos presentes na reparação de equipamentos ou componentes que falharam, assim como, na análise de falhas em equipamentos que ocorrem raramente, mas não intensivamente devido a diversos fatores, tais como: degradação ambiental, manutenção inadequada, erros de operação, etc. O Tempo Médio para Reparos - TMPR O tempo médio para reparos é indicado por: Operação Manutenção Operação Mant Operação O período da falha - TMEF O sistema falha quando deixa de cumprir a sua função. O tempo médio entre falhas pode ser calculado tomando-se por base o período considerado de operação. Exemplo: tempo de operação ÷ pelo número de falhas do período; o resultado em horas indica o tempo de parada com perda de produção.
  • 49. Disponibilidade de equipamentos Relação entre a diferença do número de horas do período considerado (horas calendário) com o número de horas de intervenção pelo pessoal manutenção (manutenção preventiva por tempo ou por estado, manutenção corretiva e outros serviços) para cada item observado e o número total de horas do período considerado. Custo de manutenção por faturamento Relação entre o custo total de manutenção e o faturamento da empresa no período considerado. Medir para gerenciar Custo por faturamento; Custo por reposição; Hh corretiva; Hh preventiva; Produtividade; Efetividade (0EE);
  • 50. Manutenibilidade; Vida útil; Disponibilidade Equipamentos O uso da disponibilidade hoje se encontra em queda. Manutenção: elevando os padrões de qualidade ► FOCO NAS INSPEÇÕES E ENSAIOS E NO CONTROLE DE PROCESSSO. CONTROLE DE QUALIDADE. ► FOCO NA SATISFAÇÃO DOS CLIENTES. ► FOCO EM INSPEÇÕES E ENSAIOS. ► GARANTIA DA QUALIDADE. ► GESTÃO DA QUALIDADE. ► Mudança Cultural. A busca por metas tangíveis A busca de indicadores classe mundial deve ser perseguida por todos, uma meta a ser alcançada no menor espaço de tempo possível. RENDIMENTO GLOBAL ■ Definir o rendimento global como sendo a relação entre a produção real e a produção teórica correspondente ao tempo necessário. ■ Através desta definição se faz necessário o estabelecimento da estatística referentes a um dado período de tempo: ► Durações da panes e taxa de indisponibilidade e equipamentos. ► Tempos necessário para estabelecer a manutenção preventiva.
  • 51. ► Nas determinação dos custos da não-eficácia,o Victor Mirshawka e Napoleão Olmedo,apresentam que as perdas de rendimento devido à”micro-falhas” e a degradação não deve ser ocultadas dos balanços da manutenção. ► Os custos não-eficácia devem ser expressos em moeda corrente e subtraído da contabilidade e ainda,a existência de equipamentos”reservas” ou estoques intermediários influenciam no diagnóstico dos custos da não- eficácia da empresa. DEFINIÇÃO DO CÁLCULO DE EFICIÊNCIA GLOBAL ■ Este índice avalia o rendimento das linhas de produção e é calculado dividindo-se a produção real pela produção padrão: ► IEG=(produção real ÷ produção padrão) × 100 ► Produção real = total de peça~produzidas durante o tempo total disponível do equipamento nos dois turnos de trabalho. ► Produção padrão = total de horas disponíveis ÷ tempo de ciclo. ► Com este resultados é possível verificar o quanto pode ser melhorado o desempenho verificando o gargalo. EFICIÊNCIA GLOBAL DAS INSTALAÇÕES ■ Tempo efetivo ÷tempo operacional × problema de qualidade representam a eficiência do TPM. ■ Observar as especificações do projeto isso significa: ■ Operar na velocidade do projeto; ■ Produzir na taxa planejada; ■ Harmonizar os resultados com a velocidade e a taxa. EFICIÊNCIA GLOBAL,PARA QUE SERVE? ■ A partir dos dados quantitativos da produção e da disponibilidade dos equipamentos e da planta,é possível verificar se a utilização do equipamento está sendo plena e onde pode ser realizadas melhorias. COMO CALCULAR O INDICADOR OEE?
  • 52. ■ Como calcular o OEE? ■ O OEE é representado por 3 termos que relacionam as 8 perdas descritas anteriormente: %Disponibilidade = Tempo de operação ÷ Tempo programado p/ operar. %Desempenho = produção real ÷ produção ideal. %Qualidade = (total de produtos – produtos defeituosos) ÷ total da produção. OEE = % disponibilidade × %desempenho × % qualidade. OEE – overall equipment effectivenees. ■ Significa eficiência operacional maxima ■ È a utilização plena das funções e capacidades do equipamento. ■ Para aumentarmos a eficiência,devemos trabalhar identificando e eliminando os oitos fatores principais que constituem o obstáculo`a eficiência global,as oitos grandes perdas. Os oitos grandes perdas ■ Por falhas nos equipamentos (1) ■ Perdas por set up e ajustes (2) ■ Trocas de ferramentas (3) ■ Perdas por acionamentos (4) ■ Pequenas paradas (5) ■ perdas de velocidades (6) ■ Defeitos retrabalhados (7) ■ Perdas por desligamento inativos ou programados (8)
  • 53. CONCLUSÃO Novo ambiente empresarial, o mundo dos negócios mudou qualitativamente desde o final da década de 1980,com conseqüências profundas,as aberturas dos mercados,a concorrência global,avanços na área de tecnologia da informação alteraram de forma irreversível a capacidade de produzir e fazer negócios,eliminando as restrições tradicionais de tempo e espaço. Outra grande tendência tem sido a fragmentação do mercado de consumo e negócios. Na empresa do futuro,o objetivo do desenho será institucionalizar as mudanças,aumentar a velocidade do relógio,neste contesto,o momento certo é o fator mais importante.Durante o período de mudanças radicais e descontinuas quem muda primeiro tem vantagens significativas. Foco nas carteiras de negócios, as empresas de sucesso terão desenvolver antenas organizacionais sensíveis e suas principais características serão:objetivas simultâneos,menores custos, simplificação da produção,flexibilidade e velocidade;interconexão total entre as áreas de produção e comercialização;relações mais estreitas com os clientes;menor tempo de preparação da máquina para uma rápida resposta ao cliente;relação estreita com fornecedores;a empresa vista como um sistema integração entre estratégicas(proliferação de diversas tecnologia;capacitação continua do pessoal;tamanho limitado das fabricas;e de diferentes sistemas contábeis).vejamos como ilustra o que esta acontecendo no Japão com os seus muitos modelos de fabricas do futuro.A filosofia de eficiência aprendida com os ocidentais,porem transforrmada de acordo com os seus próprios conceitos.A melhoria da produtividade deve aumentar o emprego e não reduzi-lo;o aumento da produtividade depende do entrosamento entre empresários e trabalhadores;os resultados dos incrementos de produtividade deve ser dividida com os consumidores e trabalhadores.
  • 54. BIBLIOGRAFIA/ WEBGRAFIA CONSULTADA KAPLAN, Robert S.; NORTON, David P. A Organização orientada para a estratégia. Rio de Janeiro: Campus, 2001. MONCHY, François. A Função Manutenção. Editora Ebras-Durban, 1989. São Paulo AGUIAR. J.G.F.; Administração da Manutenção- Sistema PIS. Edgar Blücher. 1994. SOUZA, Valdir Cardoso de. Organização e gerência da manutenção: planejamento, programação e controle de manutenção. São Paulo: All Print Editora, 2006. TAVARES, Lourival. Administração Moderna da Manutenção Editora Novo Pólo, Rio de Janeiro, 1999. TAVARES, Lourival; CALIXTO, Marco; POYDO, Roberto P. Manutenção Centrada no Negócio. Editora Novo Pólo, Rio de Janeiro, 2005. MIRSHAWKA. V.; Manutenção Preditiva-Caminho para Zero Defeito. Makron Books. 1991. DOUCHV. J.M.; Em direção ao Zero Defeito na Empresa. Atlas. 1992. SLACK, Nigel e outros. Administração da Produção. Atlas, 1997.
  • 55. ÍNDICE FOLHA DE ROSTO 02 AGRADECIMENTO 03 DEDICATORIA 04 RESUMO 05 METODOLIGIA 06 SUMÁRIO 07 INTRODUÇÃO 08 CAPÍTULO Ι 09 CAPÍTULO ΙΙ 10 CAPÍTULO ΙΙΙ 12 CAPÍTULO ΙV 19 CAPÍTULO V 36 CONCLUSÃO 53 BIOGRAFIA CONSULTADA 54 ÍNDICE 55 FOLHA DE AVALIAÇÃO 57
  • 56. FOLHA DE AVALIAÇÃO Nome da instituição: UNIVERSIDADE CANDIDO MENDES Título da Monografia: PLANEJAMENTO E CON TROLE DA MANUTENÇÃO Autor: ANTONIO DE PAULA BRAGA DOS SANTOS Data da entrega: Avaliado por: conceito:
