Introdução à pneumática da disciplinas de acionamentos eletropneumáticos.

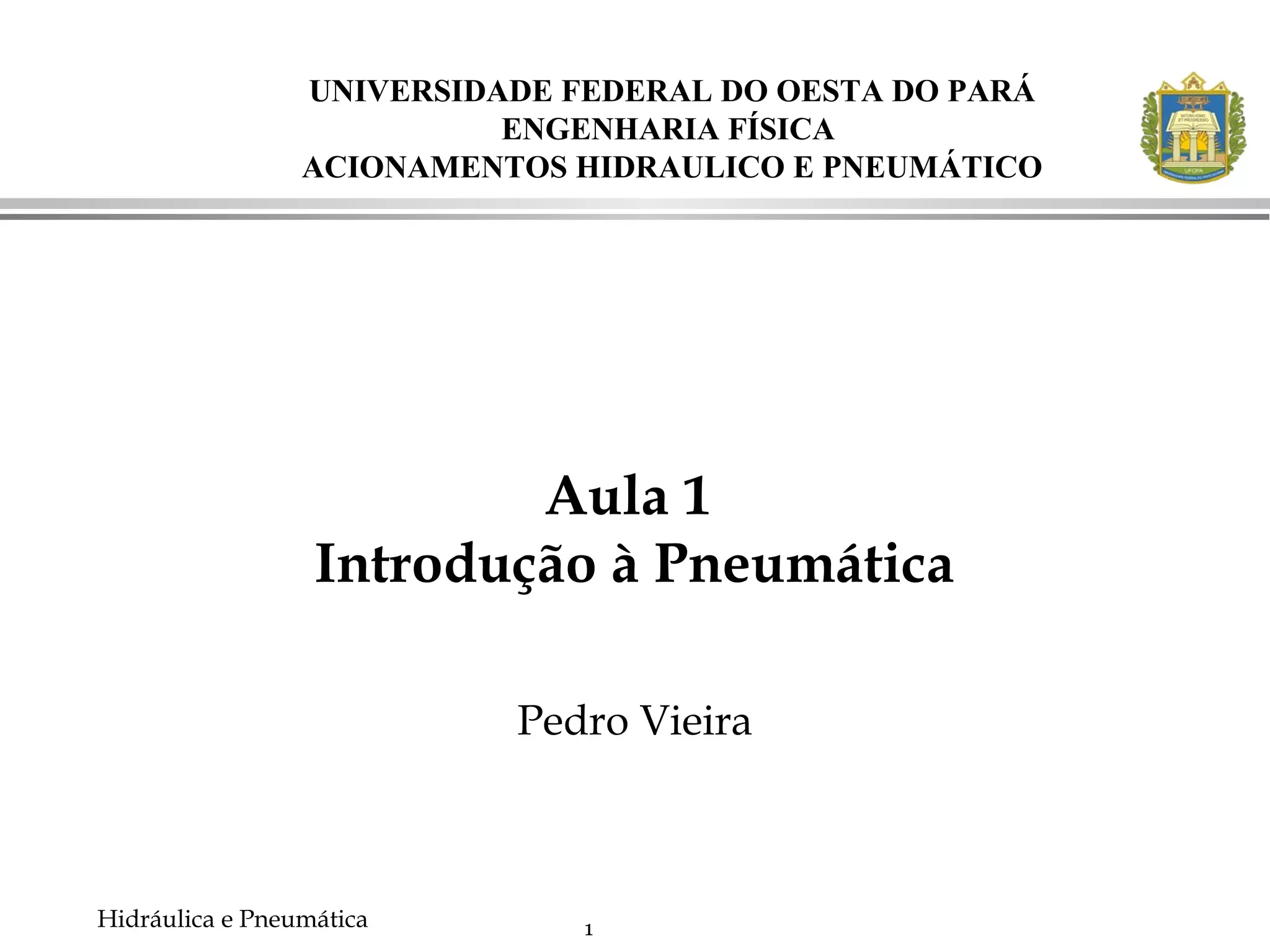

1. 1Hidráulica e Pneumática
Aula 1
Introdução à Pneumática
Pedro Vieira
UNIVERSIDADE FEDERAL DO OESTA DO PARÁ
ENGENHARIA FÍSICA
ACIONAMENTOS HIDRAULICO E PNEUMÁTICO

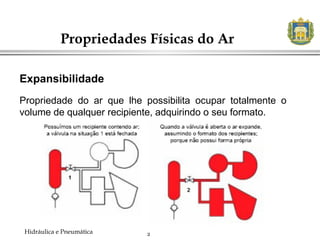

2. 2
Propriedades Físicas do Ar
Hidráulica e Pneumática
Propriedade do ar que lhe possibilita ocupar totalmente o
volume de qualquer recipiente, adquirindo o seu formato.
Expansibilidade

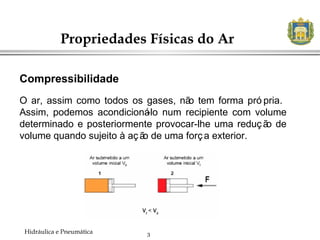

3. 3
Propriedades Físicas do Ar
Hidráulica e Pneumática
O ar, assim como todos os gases, não tem forma pró pria.
Assim, podemos acondicioná-lo num recipiente com volume
determinado e posteriormente provocar-lhe uma redução de
volume quando sujeito à ação de uma força exterior.
Compressibilidade

4. 4

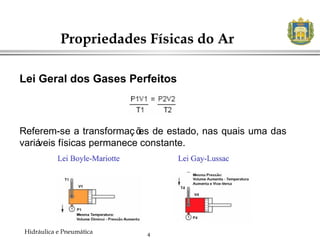

Propriedades Físicas do Ar
Hidráulica e Pneumática
Referem-se a transformações de estado, nas quais uma das
variáveis físicas permanece constante.
Lei Geral dos Gases Perfeitos

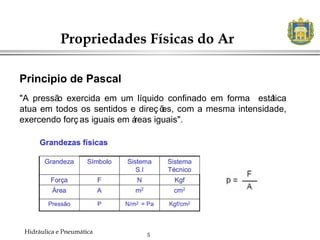

5. 5
Propriedades Físicas do Ar
Hidráulica e Pneumática
"A pressão exercida em um líquido confinado em forma estática
atua em todos os sentidos e direç ões, com a mesma intensidade,
exercendo forç as iguais em áreas iguais".
Principio de Pascal

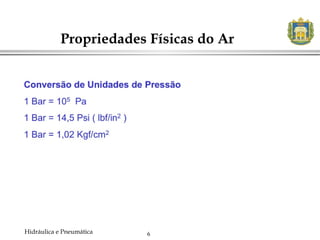

6. 6
Propriedades Físicas do Ar
Hidráulica e Pneumática

7. 7

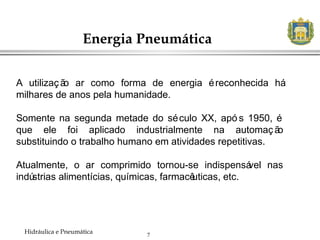

Energia Pneumática
Hidráulica e Pneumática
A utilização ar como forma de energia éreconhecida há
milhares de anos pela humanidade.
Somente na segunda metade do século XX, apó s 1950, é
que ele foi aplicado industrialmente na automação
substituindo o trabalho humano em atividades repetitivas.
Atualmente, o ar comprimido tornou-se indispensável nas
indústrias alimentícias, químicas, farmacêuticas, etc.

8. 8

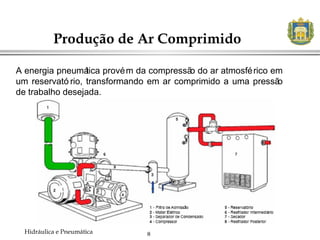

Produção de Ar Comprimido
Hidráulica e Pneumática
A energia pneumática provém da compressão do ar atmosférico em
um reservató rio, transformando em ar comprimido a uma pressão
de trabalho desejada.

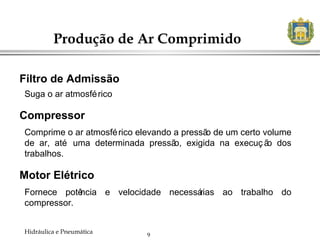

9. 9
Produção de Ar Comprimido
Hidráulica e Pneumática
Comprime o ar atmosférico elevando a pressão de um certo volume
de ar, até uma determinada pressão, exigida na execuç ão dos
trabalhos.
Filtro de Admissão
Suga o ar atmosférico
Compressor
Motor Elétrico
Fornece potência e velocidade necessárias ao trabalho do
compressor.

10. 10

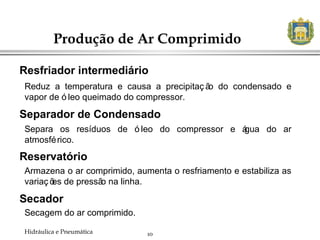

Produção de Ar Comprimido
Hidráulica e Pneumática
Separa os resíduos de ó leo do compressor e água do ar
atmosférico.
Resfriador intermediário
Reduz a temperatura e causa a precipitaç ão do condensado e
vapor de ó leo queimado do compressor.
Separador de Condensado
Reservatório
Armazena o ar comprimido, aumenta o resfriamento e estabiliza as
variaç ões de pressão na linha.
Secador
Secagem do ar comprimido.

11. 11Hidráulica e Pneumática

12. 12

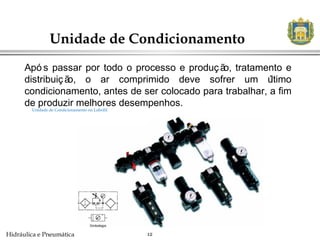

Unidade de Condicionamento
Hidráulica e Pneumática
Apó s passar por todo o processo e produção, tratamento e
distribuição, o ar comprimido deve sofrer um último
condicionamento, antes de ser colocado para trabalhar, a fim
de produzir melhores desempenhos.
Unidade de Condicionamento ou Lubrifil

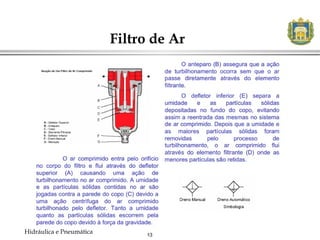

13. 13
Filtro de Ar
Hidráulica e Pneumática

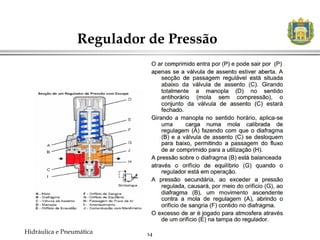

14. 14
Regulador de Pressão
Hidráulica e Pneumática

15. 15

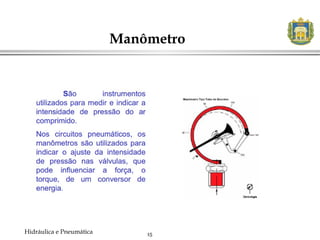

Manômetro
Hidráulica e Pneumática
