Este documento apresenta o módulo 2 de um curso sobre hardware ministrado por Walter Cunha. O módulo discute os principais barramentos e periféricos de computadores, incluindo ISA, PCI, AGP, IDE, SATA, SCSI, portas seriais e paralelas, além de placas adicionais como de vídeo, som, rede e modem. O documento fornece detalhes técnicos sobre cada tópico e exercícios para avaliação.

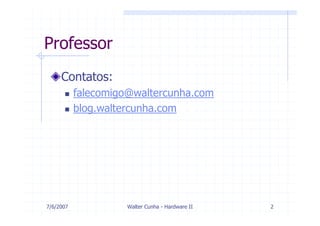

2. Professor
Contatos:
falecomigo@waltercunha.com
blog.waltercunha.com
7/6/2007 Walter Cunha - Hardware II 2

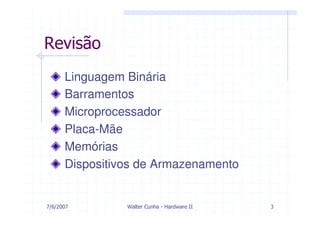

3. Revisão
Linguagem Binária
Barramentos
Microprocessador
Placa-Mãe
Memórias
Dispositivos de Armazenamento
7/6/2007 Walter Cunha - Hardware II 3

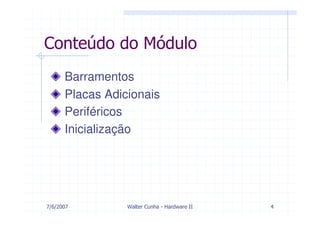

4. Conteúdo do Módulo
Barramentos
Placas Adicionais
Periféricos
Inicialização
7/6/2007 Walter Cunha - Hardware II 4

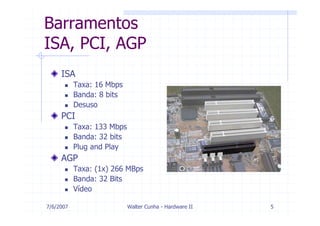

5. Barramentos
ISA, PCI, AGP
ISA
Taxa: 16 Mbps
Banda: 8 bits
Desuso
PCI
Taxa: 133 Mbps
Banda: 32 bits
Plug and Play
AGP
Taxa: (1x) 266 MBps
Banda: 32 Bits
Vídeo
7/6/2007 Walter Cunha - Hardware II 5

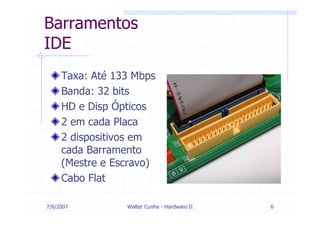

6. Barramentos
IDE
Taxa: Até 133 Mbps
Banda: 32 bits
HD e Disp Ópticos
2 em cada Placa
2 dispositivos em
cada Barramento
(Mestre e Escravo)
Cabo Flat
7/6/2007 Walter Cunha - Hardware II 6
7. Barramentos
SATA
Taxa: 150 ou 300
Mbps(SATA2)
Banda: 1bit (Serial)
Ocupa menos
espaço
Está substituindo o
ATA.
HD’s
7/6/2007 Walter Cunha - Hardware II

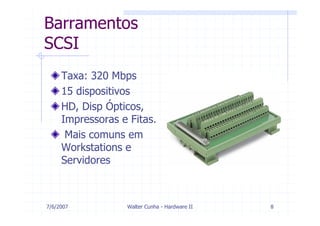

8. Barramentos
SCSI
Taxa: 320 Mbps
15 dispositivos
HD, Disp Ópticos,
Impressoras e Fitas.
Mais comuns em
Workstations e
Servidores
7/6/2007 Walter Cunha - Hardware II 8

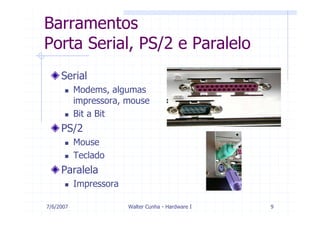

9. Barramentos
Porta Serial, PS/2 e Paralelo
Serial
Modems, algumas
impressora, mouse
Bit a Bit
PS/2
Mouse
Teclado
Paralela
Impressora
7/6/2007 Walter Cunha - Hardware I 9

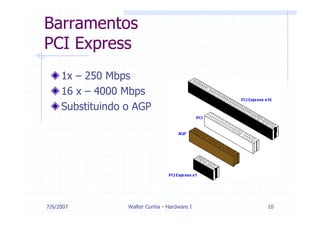

10. Barramentos
PCI Express
1x – 250 Mbps
16 x – 4000 Mbps
Substituindo o AGP
7/6/2007 Walter Cunha - Hardware I 10

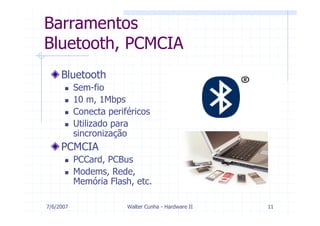

11. Barramentos
Bluetooth, PCMCIA
Bluetooth
Sem-fio
10 m, 1Mbps
Conecta periféricos
Utilizado para
sincronização
PCMCIA
PCCard, PCBus
Modems, Rede,
Memória Flash, etc.
7/6/2007 Walter Cunha - Hardware II 11

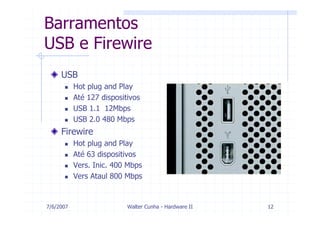

12. Barramentos
USB e Firewire
USB
Hot plug and Play
Até 127 dispositivos
USB 1.1 12Mbps
USB 2.0 480 Mbps
Firewire
Hot plug and Play
Até 63 dispositivos
Vers. Inic. 400 Mbps
Vers Ataul 800 Mbps
7/6/2007 Walter Cunha - Hardware II 12

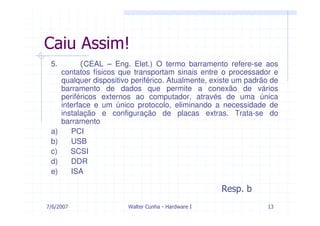

13. Caiu Assim!
(CEAL – Eng. Elet.) O termo barramento refere-se aos
5.
contatos físicos que transportam sinais entre o processador e
qualquer dispositivo periférico. Atualmente, existe um padrão de
barramento de dados que permite a conexão de vários
periféricos externos ao computador, através de uma única
interface e um único protocolo, eliminando a necessidade de
instalação e configuração de placas extras. Trata-se do
barramento
a) PCI
b) USB
c) SCSI
d) DDR
e) ISA
Resp. b
7/6/2007 Walter Cunha - Hardware I 13

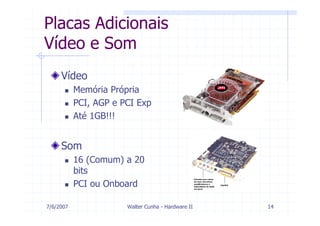

14. Placas Adicionais
Vídeo e Som
Vídeo
Memória Própria
PCI, AGP e PCI Exp
Até 1GB!!!
Som
16 (Comum) a 20
bits
PCI ou Onboard
7/6/2007 Walter Cunha - Hardware II 14
15. Placas Adicionais
Modem e Rede
Modem
Transmissão analógica
56 Kbps
V.90 e V.92
Rede
Giga/Fast/Ethernet
Wireless
7/6/2007 Walter Cunha - Hardware II 15

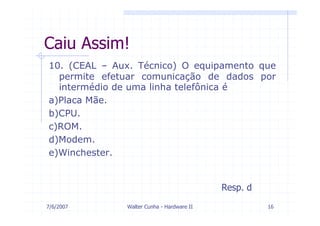

16. Caiu Assim!
10. (CEAL – Aux. Técnico) O equipamento que
permite efetuar comunicação de dados por
intermédio de uma linha telefônica é
a)Placa Mãe.
b)CPU.
c)ROM.
d)Modem.
e)Winchester.
Resp. d
7/6/2007 Walter Cunha - Hardware II 16

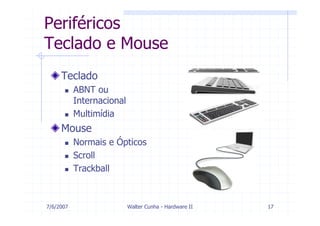

17. Periféricos
Teclado e Mouse
Teclado
ABNT ou
Internacional
Multimídia
Mouse
Normais e Ópticos
Scroll
Trackball
7/6/2007 Walter Cunha - Hardware II 17

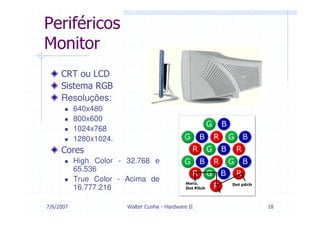

18. Periféricos
Monitor
CRT ou LCD
Sistema RGB
Resoluções:
640x480
800x600
1024x768
1280x1024.
Cores
High Color - 32.768 e
65.536
True Color - Acima de
16.777.216
7/6/2007 Walter Cunha - Hardware II 18

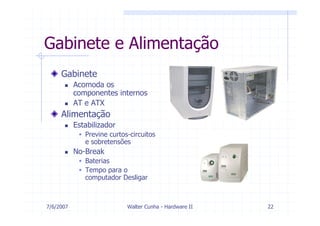

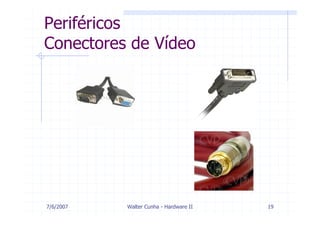

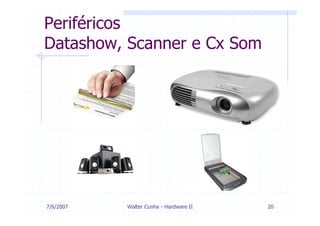

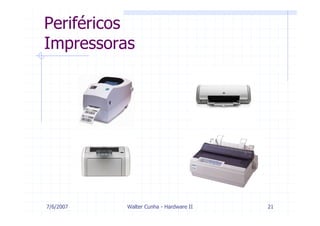

22. Gabinete e Alimentação
Gabinete
Acomoda os
componentes internos
AT e ATX
Alimentação
Estabilizador
Previne curtos-circuitos
e sobretensões
No-Break
Baterias
Tempo para o
computador Desligar
7/6/2007 Walter Cunha - Hardware II 22
23. Caiu Assim!
13. (Governo do MA – Fiscal Ambiental) Analise as três definições
abaixo:
I. Conector acoplado à placa-mãe de um microcomputador,
disponível para instalação de dispositivos, tais como: placas de
memória, placas de periféricos, etc.
II. Memória existente nos microcomputadores que não perde as
informações quando este é desligado, sendo, portanto, utilizada
para guardar os códigos básicos de operação do equipamento e
suas rotinas de inicialização e auto-teste, que não podem ser
alteradas.
III. Dispositivo de entrada que captura imagens, fotos ou desenhos,
transferindo-os para arquivos gráficos armazenáveis no
computador.
Essas definições correspondem, correta e respectivamente, a
a) Slot, BIOS e OCR.
b) Sparc, RAM e digitalizer.
Resp. b
c) PCC, ROM e OCR.
d) Slot, ROM e scanner.
e) BIOS, RAM e scanner. - Hardware Iì
7/6/2007 Walter Cunha 23

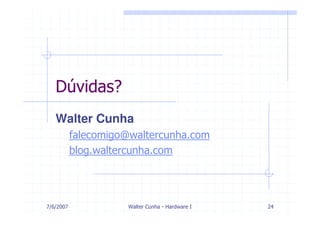

24. Dúvidas?
Walter Cunha
falecomigo@waltercunha.com
blog.waltercunha.com
7/6/2007 Walter Cunha - Hardware I 24
25. Próximo Módulo
Windows
7/6/2007 Walter Cunha - Hardware I 25
