O documento descreve os principais componentes de uma placa-mãe de computador, incluindo o chipset e os barramentos ISA, PCI, PCI Express x1 e x16 e AGP. Explica as funções de cada barramento, suas taxas de transferência e larguras de banda.

1. Arquitetura e Organização de Computadores Prof.: Érika da Costa Bezerra Instituto Federal do Amapá

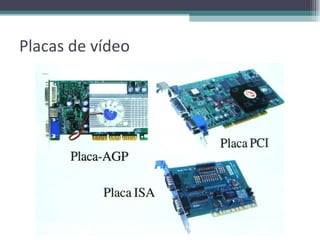

2. Placas de vídeo

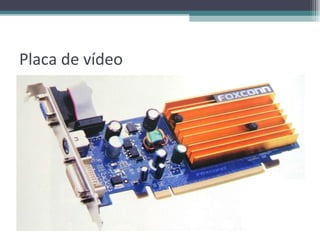

3. Placa de vídeo

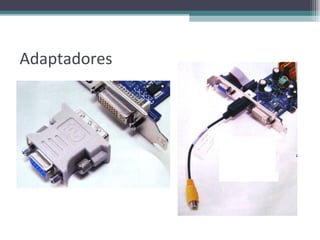

4. Adaptadores

5. Placa-mãe

6. Placa-mãe Placa de Circuitos principal de um computador; Nela são encaixados o processador e os demais componentes do computador; A placa-mãe deve ser compatível com o processador e os dispositivos a serem adquiridos para o micro;

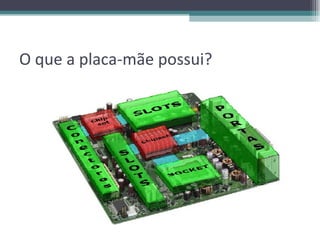

7. O que a placa-mãe possui?

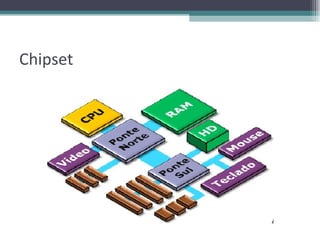

8. Chipset

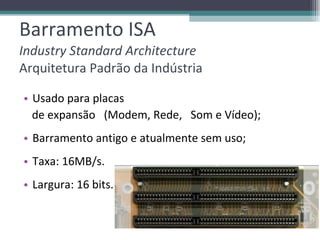

9. Barramento ISA Industry Standard Architecture Arquitetura Padrão da Indústria Usado para placas de expansão (Modem, Rede, Som e Vídeo); Barramento antigo e atualmente sem uso; Taxa: 16MB/s. Largura: 16 bits.

10. Barramento PCI Peripheral Component Interconnect Interconexão do Componente Periférico Usado para placas de expansão (Modem, Rede, Som e Vídeo); Substituto do ISA. Taxa: 133MB/s; Largura: 32 bits; É plug and play.

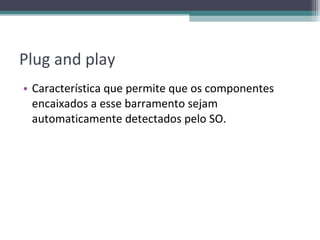

11. Plug and play Característica que permite que os componentes encaixados a esse barramento sejam automaticamente detectados pelo SO.

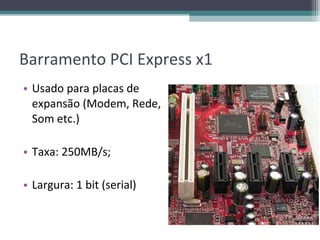

12. Barramento PCI Express x1 Usado para placas de expansão (Modem, Rede, Som etc.) Taxa: 250MB/s; Largura: 1 bit (serial)

13. Barramento AGP Accelerated Graphics Port Porta Gráfica Acelerada Usado para Placas de Vídeo (somente); Taxa: 266MB/s (AGP 1X); Pode chegar a AGP 8x, com taxa de 2,1GB/s; Largura: 32 bits

14. Barramento PCI Express x16 Usado somente para Placas de Vídeo; Substituto do AGP; Taxa: 4000MB/s (4GB/s);
