Parte 6
Mapa de Riscos

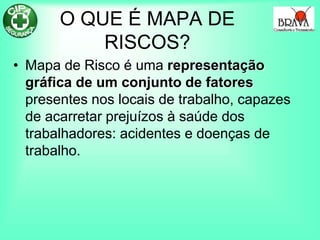

2. O QUE É MAPA DE
RISCOS?
• Mapa de Risco é uma representação
gráfica de um conjunto de fatores
presentes nos locais de trabalho, capazes
de acarretar prejuízos à saúde dos
trabalhadores: acidentes e doenças de
trabalho.

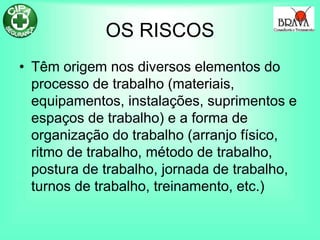

3. OS RISCOS
• Têm origem nos diversos elementos do
processo de trabalho (materiais,
equipamentos, instalações, suprimentos e
espaços de trabalho) e a forma de
organização do trabalho (arranjo físico,
ritmo de trabalho, método de trabalho,
postura de trabalho, jornada de trabalho,
turnos de trabalho, treinamento, etc.)

4. PROF. JAIRO BRASIL
ESCOLA FACTUM – ENSINO
MATERIAL EXCLUSIVO
PARA USO EM
MAPA DE RISCOS

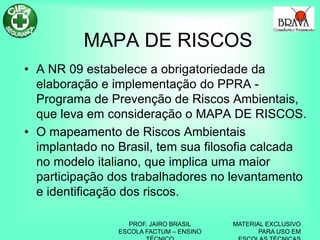

• A NR 09 estabelece a obrigatoriedade da
elaboração e implementação do PPRA -
Programa de Prevenção de Riscos Ambientais,
que leva em consideração o MAPA DE RISCOS.
• O mapeamento de Riscos Ambientais
implantado no Brasil, tem sua filosofia calcada
no modelo italiano, que implica uma maior
participação dos trabalhadores no levantamento
e identificação dos riscos.

5. PROF. JAIRO BRASIL
ESCOLA FACTUM – ENSINO
MATERIAL EXCLUSIVO
PARA USO EM

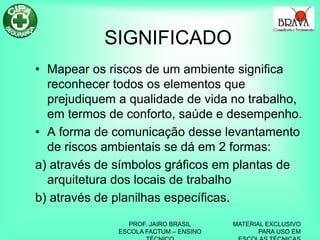

SIGNIFICADO
• Mapear os riscos de um ambiente significa
reconhecer todos os elementos que
prejudiquem a qualidade de vida no trabalho,
em termos de conforto, saúde e desempenho.
• A forma de comunicação desse levantamento
de riscos ambientais se dá em 2 formas:
a) através de símbolos gráficos em plantas de
arquitetura dos locais de trabalho
b) através de planilhas específicas.

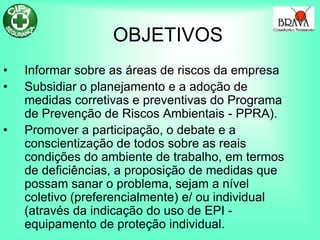

6. OBJETIVOS
• Informar sobre as áreas de riscos da empresa
• Subsidiar o planejamento e a adoção de
medidas corretivas e preventivas do Programa
de Prevenção de Riscos Ambientais - PPRA).
• Promover a participação, o debate e a
conscientização de todos sobre as reais
condições do ambiente de trabalho, em termos
de deficiências, a proposição de medidas que
possam sanar o problema, sejam a nível
coletivo (preferencialmente) e/ ou individual
(através da indicação do uso de EPI -
equipamento de proteção individual.

7. CARACTERIZAÇÃO
GRUPO COR
NATUREZA
RISCOS
AGENTES
1 VERDE FÍSICOS
Ruídos, Vibrações, Radiações
ionizantes e não ionizantes, Frio,
calor, Pressões Anormais, Umidade
2 VERMELHO QUÍMICOS
Poeiras, Fumos, Névoas, Neblina,
Gases, vapores, Substância e Produtos
Químicos em geral.
3 MARROM BIOLÓGICOS Vírus, Fungos, Bacilos, Bactérias,
Protozoários, Parasitas, etc...
4 AMARELO ERGONÔMICOS
Esforço Físico Interno, Levantamento
e Transporte Manual de Peso, Postura
Inadequada, Ritmo Excessivo,
Monotonia e Repetitividade, Controle
Rígido de Produtividade, etc...
5 AZUL ACIDENTES
Arranjo Físico Inadequado, Máquinas
e Equipamentos sem Proteção,
Iluminação Inadequada, Eletricidade,
Possibilidade de Incêndio ou
Explosão, Armazenamento
Inadequado, Animais Peçonhentos,
etc..

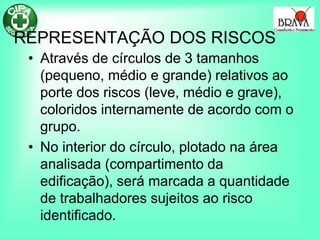

8. REPRESENTAÇÃO DOS RISCOS
• Através de círculos de 3 tamanhos
(pequeno, médio e grande) relativos ao
porte dos riscos (leve, médio e grave),
coloridos internamente de acordo com o
grupo.
• No interior do círculo, plotado na área
analisada (compartimento da
edificação), será marcada a quantidade
de trabalhadores sujeitos ao risco
identificado.

9. FATORES QUE
POTENCIALIZAM OS RISCOS
Tempo de Exposição
• Quanto maior o tempo de exposição, de
contato, maiores são as possibilidades
de se desenvolver um dano à saúde e
vice-versa.
Concentração no Ambiente
• Quanto maiores as concentrações,
maiores as chances de aparecerem
problemas.

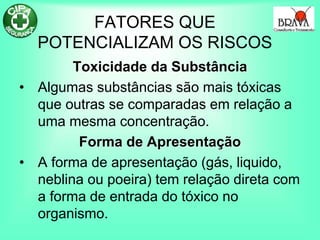

10. FATORES QUE
POTENCIALIZAM OS RISCOS
Toxicidade da Substância
• Algumas substâncias são mais tóxicas
que outras se comparadas em relação a
uma mesma concentração.
Forma de Apresentação
• A forma de apresentação (gás, liquido,
neblina ou poeira) tem relação direta com
a forma de entrada do tóxico no
organismo.

11. FATORES QUE
POTENCIALIZAM OS RISCOS

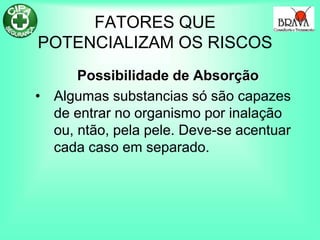

Possibilidade de Absorção
• Algumas substancias só são capazes
de entrar no organismo por inalação
ou, ntão, pela pele. Deve-se acentuar
cada caso em separado.

12. VIAS DE ENTRADA
NO ORGANISMO

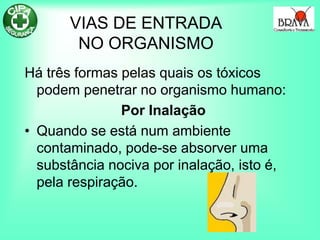

Há três formas pelas quais os tóxicos
podem penetrar no organismo humano:
Por Inalação
• Quando se está num ambiente
contaminado, pode-se absorver uma
substância nociva por inalação, isto é,
pela respiração.

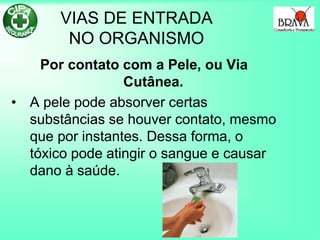

13. VIAS DE ENTRADA
NO ORGANISMO
Por contato com a Pele, ou Via
Cutânea.
• A pele pode absorver certas
substâncias se houver contato, mesmo
que por instantes. Dessa forma, o
tóxico pode atingir o sangue e causar
dano à saúde.

14. VIAS DE ENTRADA
NO ORGANISMO

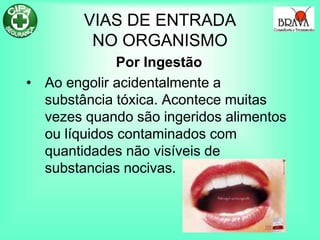

Por Ingestão
• Ao engolir acidentalmente a
substância tóxica. Acontece muitas
vezes quando são ingeridos alimentos
ou líquidos contaminados com
quantidades não visíveis de
substancias nocivas.

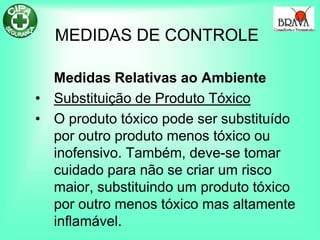

15. MEDIDAS DE CONTROLE
Medidas Relativas ao Ambiente
• Substituição de Produto Tóxico
• O produto tóxico pode ser substituído
por outro produto menos tóxico ou
inofensivo. Também, deve-se tomar
cuidado para não se criar um risco
maior, substituindo um produto tóxico
por outro menos tóxico mas altamente
inflamável.

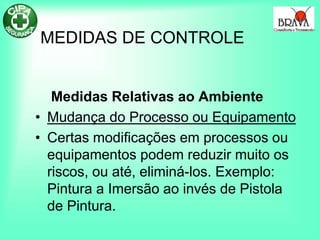

16. MEDIDAS DE CONTROLE
Medidas Relativas ao Ambiente
• Mudança do Processo ou Equipamento
• Certas modificações em processos ou
equipamentos podem reduzir muito os
riscos, ou até, eliminá-los. Exemplo:
Pintura a Imersão ao invés de Pistola
de Pintura.

17. MEDIDAS DE CONTROLE
Medidas Relativas ao Ambiente

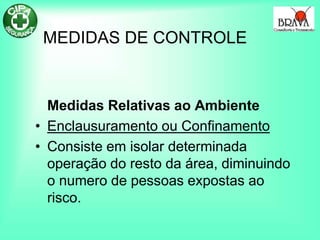

• Enclausuramento ou Confinamento
• Consiste em isolar determinada
operação do resto da área, diminuindo
o numero de pessoas expostas ao
risco.

18. MEDIDAS DE CONTROLE
Medidas Relativas ao Ambiente

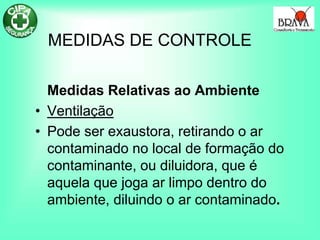

• Ventilação
• Pode ser exaustora, retirando o ar
contaminado no local de formação do
contaminante, ou diluidora, que é
aquela que joga ar limpo dentro do
ambiente, diluindo o ar contaminado.

19. MEDIDAS DE CONTROLE
Medidas Relativas ao Ambiente

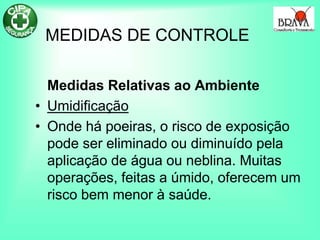

• Umidificação
• Onde há poeiras, o risco de exposição
pode ser eliminado ou diminuído pela
aplicação de água ou neblina. Muitas
operações, feitas a úmido, oferecem um
risco bem menor à saúde.

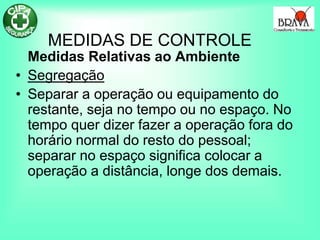

20. MEDIDAS DE CONTROLE
Medidas Relativas ao Ambiente
• Segregação
• Separar a operação ou equipamento do
restante, seja no tempo ou no espaço. No
tempo quer dizer fazer a operação fora do
horário normal do resto do pessoal;
separar no espaço significa colocar a
operação a distância, longe dos demais.

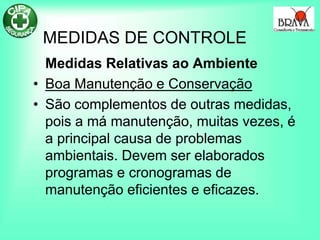

21. MEDIDAS DE CONTROLE
Medidas Relativas ao Ambiente
• Boa Manutenção e Conservação
• São complementos de outras medidas,
pois a má manutenção, muitas vezes, é
a principal causa de problemas
ambientais. Devem ser elaborados
programas e cronogramas de
manutenção eficientes e eficazes.

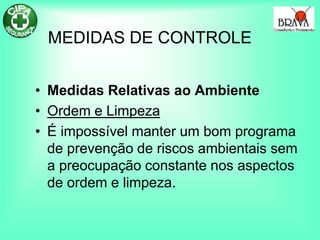

22. MEDIDAS DE CONTROLE
• Medidas Relativas ao Ambiente
• Ordem e Limpeza
• É impossível manter um bom programa
de prevenção de riscos ambientais sem
a preocupação constante nos aspectos
de ordem e limpeza.

23. MEDIDAS DE CONTROLE
Medidas Relativas ao Pessoal

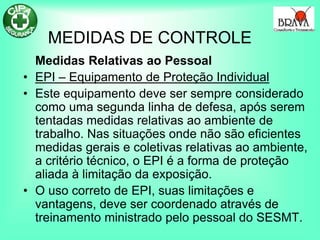

• EPI – Equipamento de Proteção Individual
• Este equipamento deve ser sempre considerado
como uma segunda linha de defesa, após serem
tentadas medidas relativas ao ambiente de
trabalho. Nas situações onde não são eficientes
medidas gerais e coletivas relativas ao ambiente,
a critério técnico, o EPI é a forma de proteção
aliada à limitação da exposição.
• O uso correto de EPI, suas limitações e
vantagens, deve ser coordenado através de
treinamento ministrado pelo pessoal do SESMT.

24. MEDIDAS DE CONTROLE
Medidas Relativas ao Pessoal

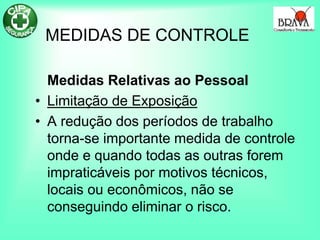

• Limitação de Exposição
• A redução dos períodos de trabalho
torna-se importante medida de controle
onde e quando todas as outras forem
impraticáveis por motivos técnicos,
locais ou econômicos, não se
conseguindo eliminar o risco.

25. MEDIDAS DE CONTROLE
Medidas Relativas ao Pessoal

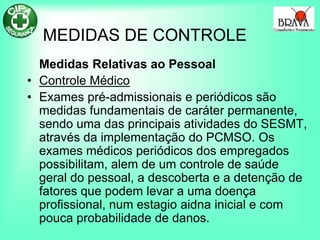

• Controle Médico
• Exames pré-admissionais e periódicos são
medidas fundamentais de caráter permanente,
sendo uma das principais atividades do SESMT,
através da implementação do PCMSO. Os
exames médicos periódicos dos empregados
possibilitam, alem de um controle de saúde
geral do pessoal, a descoberta e a detenção de
fatores que podem levar a uma doença
profissional, num estagio aidna inicial e com
pouca probabilidade de danos.

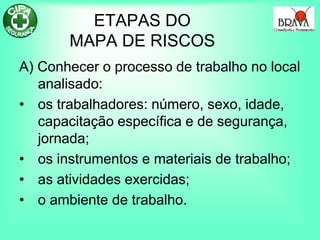

26. ETAPAS DO
MAPA DE RISCOS
A) Conhecer o processo de trabalho no local
analisado:
• os trabalhadores: número, sexo, idade,
capacitação específica e de segurança,
jornada;
• os instrumentos e materiais de trabalho;
• as atividades exercidas;
• o ambiente de trabalho.

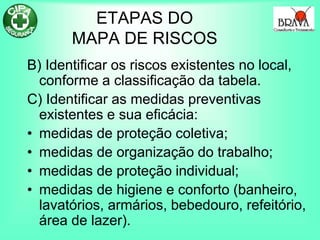

27. ETAPAS DO
MAPA DE RISCOS
B) Identificar os riscos existentes no local,
conforme a classificação da tabela.
C) Identificar as medidas preventivas
existentes e sua eficácia:
• medidas de proteção coletiva;
• medidas de organização do trabalho;
• medidas de proteção individual;
• medidas de higiene e conforto (banheiro,
lavatórios, armários, bebedouro, refeitório,
área de lazer).

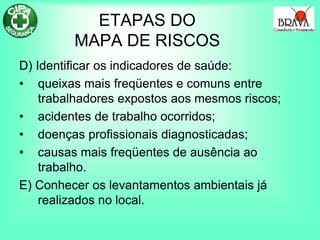

28. ETAPAS DO
MAPA DE RISCOS
D) Identificar os indicadores de saúde:
• queixas mais freqüentes e comuns entre
trabalhadores expostos aos mesmos riscos;
• acidentes de trabalho ocorridos;
• doenças profissionais diagnosticadas;
• causas mais freqüentes de ausência ao
trabalho.
E) Conhecer os levantamentos ambientais já
realizados no local.

29. ETAPAS DO
MAPA DE RISCOS
F) Elaborar o mapa de risco sobre o layout da
empresa, indicando através de círculos:
• o grupo a que pertence o risco, de acordo com
a cor padronizada da tabela;
• o número de trabalhadores expostos ao risco, o
qual deve ser anotado dentro do círculo;
• a especificação do agente, que deve ser
anotada também dentro do círculo;
• a intensidade do risco, de acordo com a
percepção dos trabalhadores, que deve ser
representada por tamanhos proporcionais de
círculos.

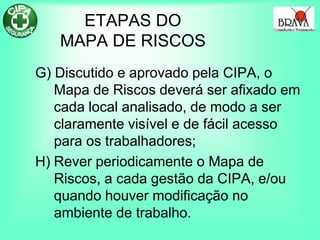

30. ETAPAS DO
MAPA DE RISCOS
G) Discutido e aprovado pela CIPA, o
Mapa de Riscos deverá ser afixado em
cada local analisado, de modo a ser
claramente visível e de fácil acesso
para os trabalhadores;
H) Rever periodicamente o Mapa de
Riscos, a cada gestão da CIPA, e/ou
quando houver modificação no
ambiente de trabalho.

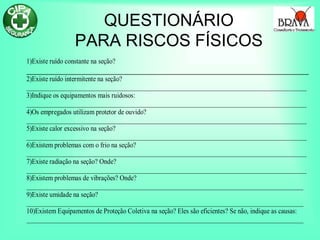

31. QUESTIONÁRIO
PARA RISCOS FÍSICOS
1)Existe ruído constante na seção?
2)Existe ruído intermitente na seção?
_______________________________________________________________________________________
3)Indique os equipamentos mais ruidosos:
_______________________________________________________________________________________
4)Os empregados utilizam protetor de ouvido?
_______________________________________________________________________________________
5)Existe calor excessivo na seção?
_______________________________________________________________________________________
6)Existem problemas com o frio na seção?
_______________________________________________________________________________________
7)Existe radiação na seção? Onde?
_______________________________________________________________________________________
8)Existem problemas de vibrações? Onde?
______________________________________________________________________________________
9)Existe umidade na seção?
______________________________________________________________________________________
10)Existem Equipamentos de Proteção Coletiva na seção? Eles são eficientes? Se não, indique as causas:
______________________________________________________________________________________

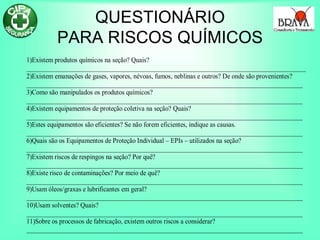

32. QUESTIONÁRIO
PARA RISCOS QUÍMICOS
1)Existem produtos químicos na seção? Quais?
______________________________________________________________________________________
2)Existem emanações de gases, vapores, névoas, fumos, neblinas e outros? De onde são provenientes?
_____________________________________________________________________________________
3)Como são manipulados os produtos químicos?
_____________________________________________________________________________________
4)Existem equipamentos de proteção coletiva na seção? Quais?
_____________________________________________________________________________________
5)Estes equipamentos são eficientes? Se não forem eficientes, indique as causas.
_____________________________________________________________________________________
6)Quais são os Equipamentos de Proteção Individual – EPIs – utilizados na seção?
_____________________________________________________________________________________
7)Existem riscos de respingos na seção? Por quê?
_____________________________________________________________________________________
8)Existe risco de contaminações? Por meio de quê?
_____________________________________________________________________________________
9)Usam óleos/graxas e lubrificantes em geral?
_____________________________________________________________________________________
10)Usam solventes? Quais?
_____________________________________________________________________________________
11)Sobre os processos de fabricação, existem outros riscos a considerar?
_____________________________________________________________________________________

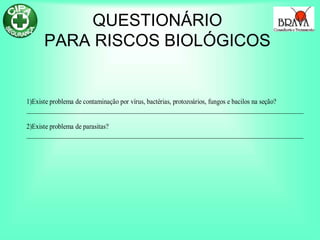

33. QUESTIONÁRIO
PARA RISCOS BIOLÓGICOS
1)Existe problema de contaminação por vírus, bactérias, protozoários, fungos e bacilos na seção?
______________________________________________________________________________________
2)Existe problema de parasitas?
______________________________________________________________________________________

34. QUESTIONÁRIO
PARA RISCOS ERGONÔMICOS
1)O trabalho exige esforço físico pesado?
______________________________________________________________________________________
2)Indique as funções e o local relativos a esforços físicos.
_____________________________________________________________________________________
3)O trabalho é exercido em postura incorreta?
_____________________________________________________________________________________
4)Indique as causas da postura incorreta?
_____________________________________________________________________________________
5)O trabalho é exercido em posição incômoda?
_____________________________________________________________________________________
6)indique a função, o local e os equipamentos ou objetos relativos à posição incômoda?
_____________________________________________________________________________________
7)O ritmo de trabalho é excessivo? Em que funções?
_____________________________________________________________________________________
8)O trabalho é monótono? Em que funções?
_______________________________________________________________________________________
9)Há excesso de responsabilidade ou acúmulo de função?
( ) sim ( ) não
10)Há problema de adaptação com EPIs? Quais?
_______________________________________________________________________________________

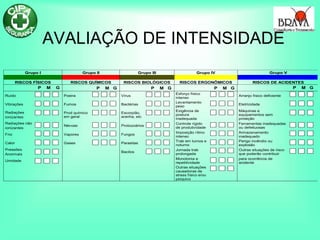

35. AVALIAÇÃO DE INTENSIDADE
Grupo I Grupo II Grupo III Grupo IV Grupo V
RISCOS FÍSICOS RISCOS QUÍMICOS RISCOS BIOLÓGICOS RISCOS ERGONÔMICOS RISCOS DE ACIDENTES
P M G P M G P M G P M G P M G
Ruído Poeira Vírus
Esforço físico
intenso
Arranjo físico deficiente
Vibrações Fumos Bactérias
Levantamento
peso
Eletricidade
Radiações
ionizantes
Prod químico
em geral
Escorpião,
aranha, etc
Exigência de
postura
inadequada
Máquinas e
equipamentos sem
proteção
Radiações não
ionizantes
Névoas Protozoários
Controle rígido
de produtividade
Ferramentas inadequadas
ou defeituosas
Frio Vapores Fungos
Imposição rítmo
intenso
Armazenamento
inadequado
Calor Gases Parasitas
Trab em turnos e
noturno
Perigo incêndio ou
explosão
Pressões
Anormais
Bacilos
Jornada trab
prolongada
Outras situações de risco
que poderão contribuir
Umidade
Monotonia e
repetitividade
para ocorrência de
acidente
Outras situações
causadoras de
stress físico e/ou
psíquico

36. TABELA DE GRAVIDADE
• O Mapa de Risco é construído tendo
como base a planta baixa ou esboço do
local de trabalho, e os riscos serão
definidos pelos diâmetros dos círculos:

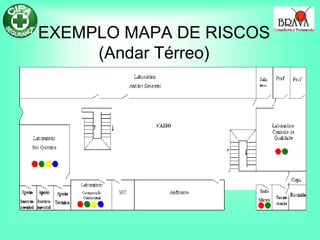

37. EXEMPLO MAPA DE RISCOS
(Andar Térreo)

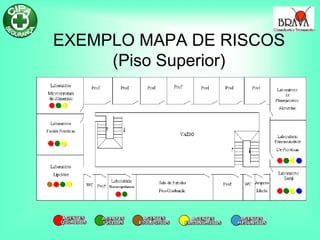

38. EXEMPLO MAPA DE RISCOS
(Piso Superior)

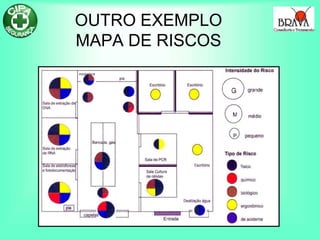

39. OUTRO EXEMPLO
MAPA DE RISCOS

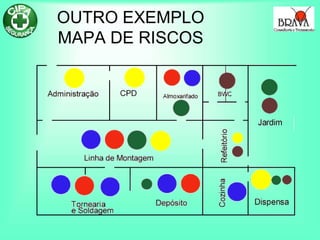

40. OUTRO EXEMPLO
MAPA DE RISCOS
