O documento apresenta os principais tipos de parafusos e porcas utilizados em desenho técnico, incluindo suas representações gráficas e proporções. É descrito o que é uma rosca, seus tipos, além de detalhes sobre parafusos Allen, de fenda, cilíndricos e suas cabeças. A representação de porcas, arruelas e a sequência para traçar roscas também são explicadas.
95950 parafusos e-porcas
- 1. DISCIPLINA DE DESENHO TÉCNICO II REPRESENTAÇÃO DE PARAFUSOS E PORCAS EM DESENHO TÉCNICO PROF. CLÓVIS SCHUSTER
- 2. ROSCAS ROSCA É UM CONJUNTO DE FILETES EM TORNO DE UMA SUPERFÍCIE CILÍNDRICA. ROSCA EXTERNA ROSCA INTERNA
- 3.
- 4. ROSCAS As roscas tem a finalidade de unir peças ou transmitir movimento.
- 5. PARAFUSOS Parafusos são elementos de máquina empregados na união não permanente de peças. - tipo de rosca - tipo de cabeça - tipo de haste - tipo de acionamento - extremidade

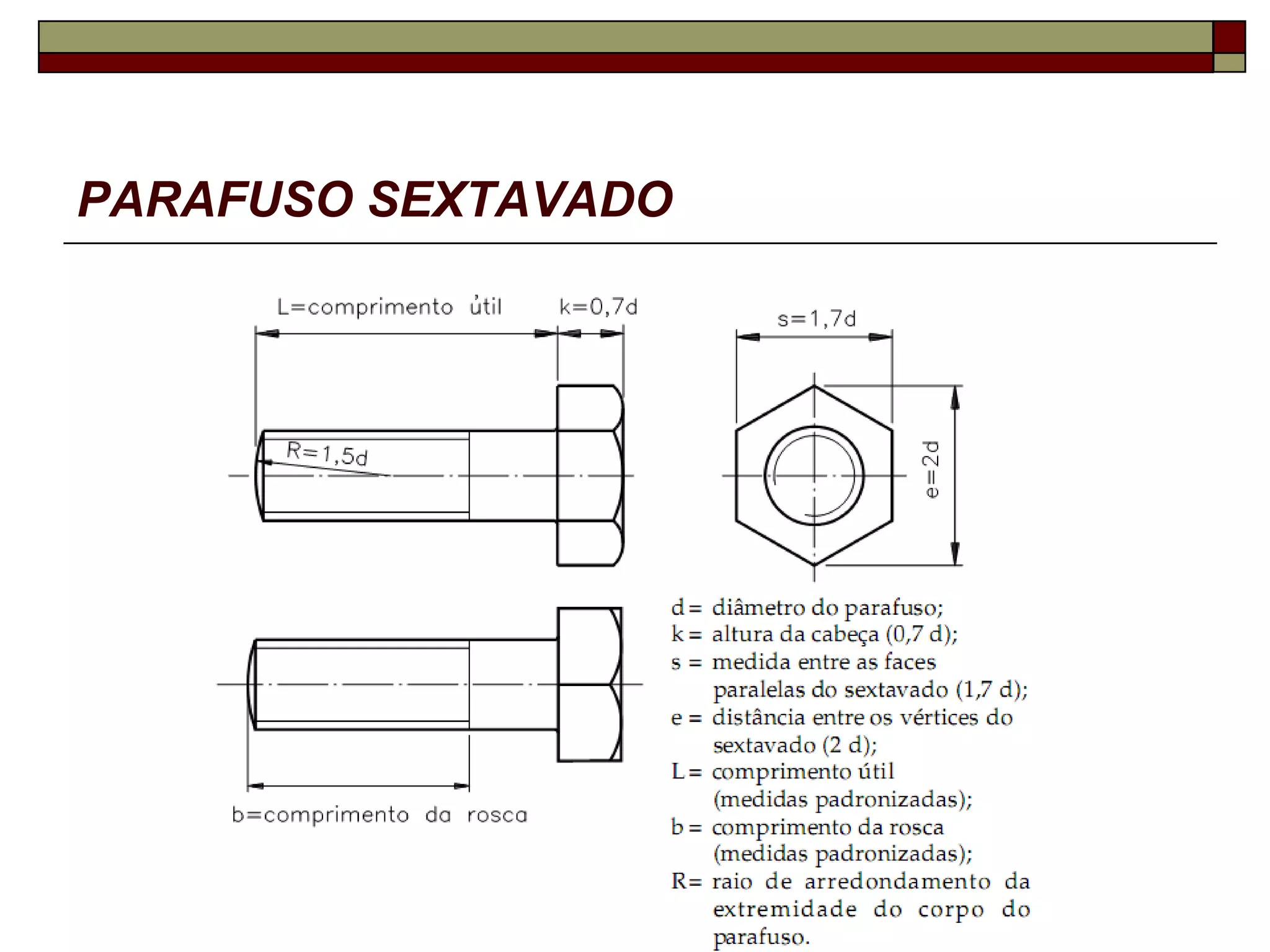

- 6.

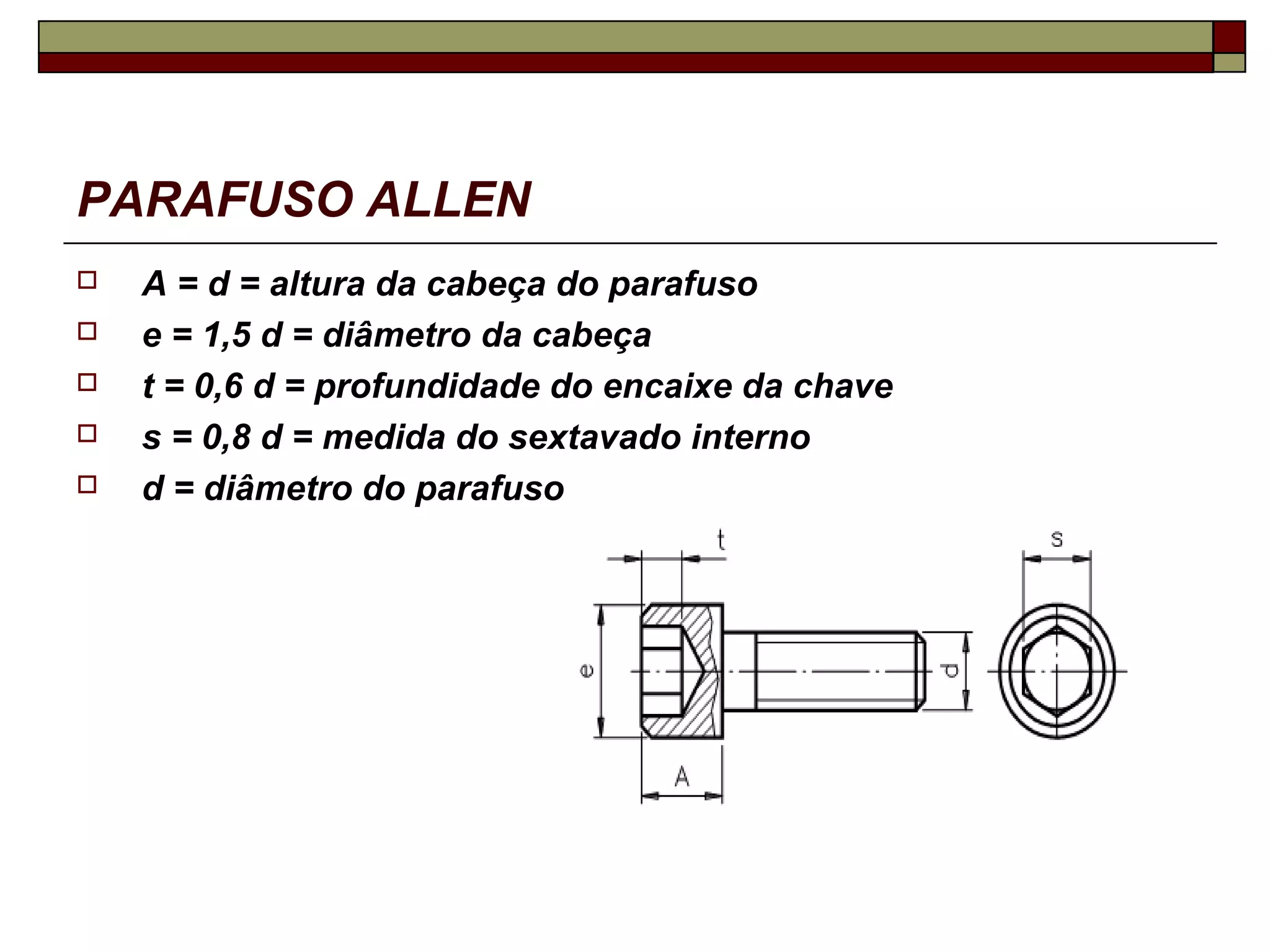

- 7. PARAFUSO ALLEN A = d = altura da cabeça do parafuso e = 1,5 d = diâmetro da cabeça t = 0,6 d = profundidade do encaixe da chave s = 0,8 d = medida do sextavado interno d = diâmetro do parafuso

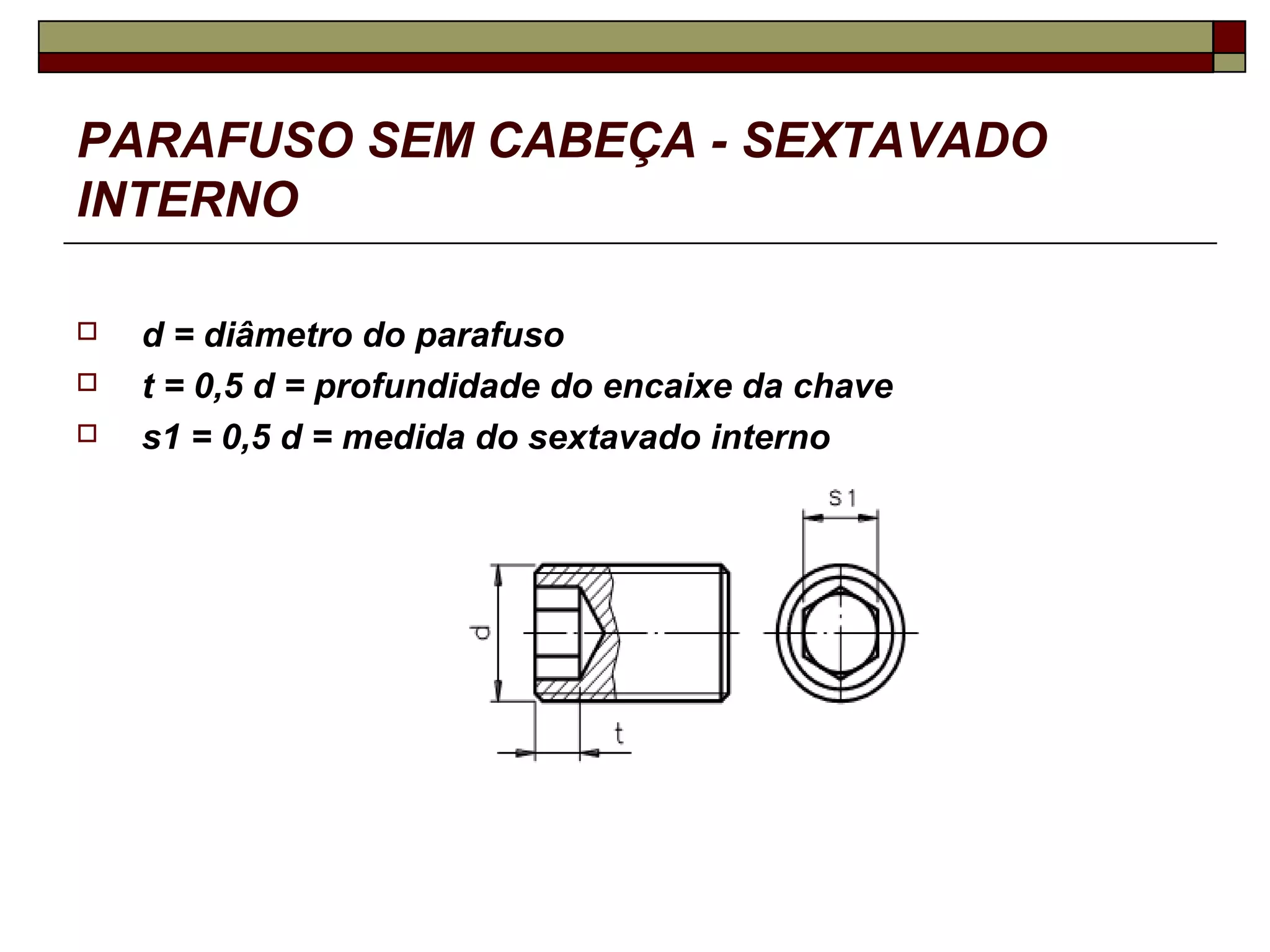

- 8. PARAFUSO SEM CABEÇA- SEXTAVADO INTERNO d = diâmetro do parafuso t = 0,5 d = profundidade do encaixe da chave s1 = 0,5 d = medida do sextavado interno
- 9. REBAIXO PARA ALOJARCABEÇA DO PARAFUSO
- 10. PARAFUSOS ALLEN –PROPORÇÕES
- 11. PARAFUSO DE FENDA– CABEÇA ESCAREADA 2 d = diâmetro da cabeça do parafuso 0,18 d = largura da fenda 0,29 d = profundidade da fenda 90º = medida do ângulo do escareado
- 12. PARAFUSO DE FENDA– CABEÇA ESCAREADA BOLEADA 2 d = diâmetro da cabeça do parafuso 2d = raio da cabeça do parafuso 0,18 d = largura da fenda 0,5 d = profundidade da fenda

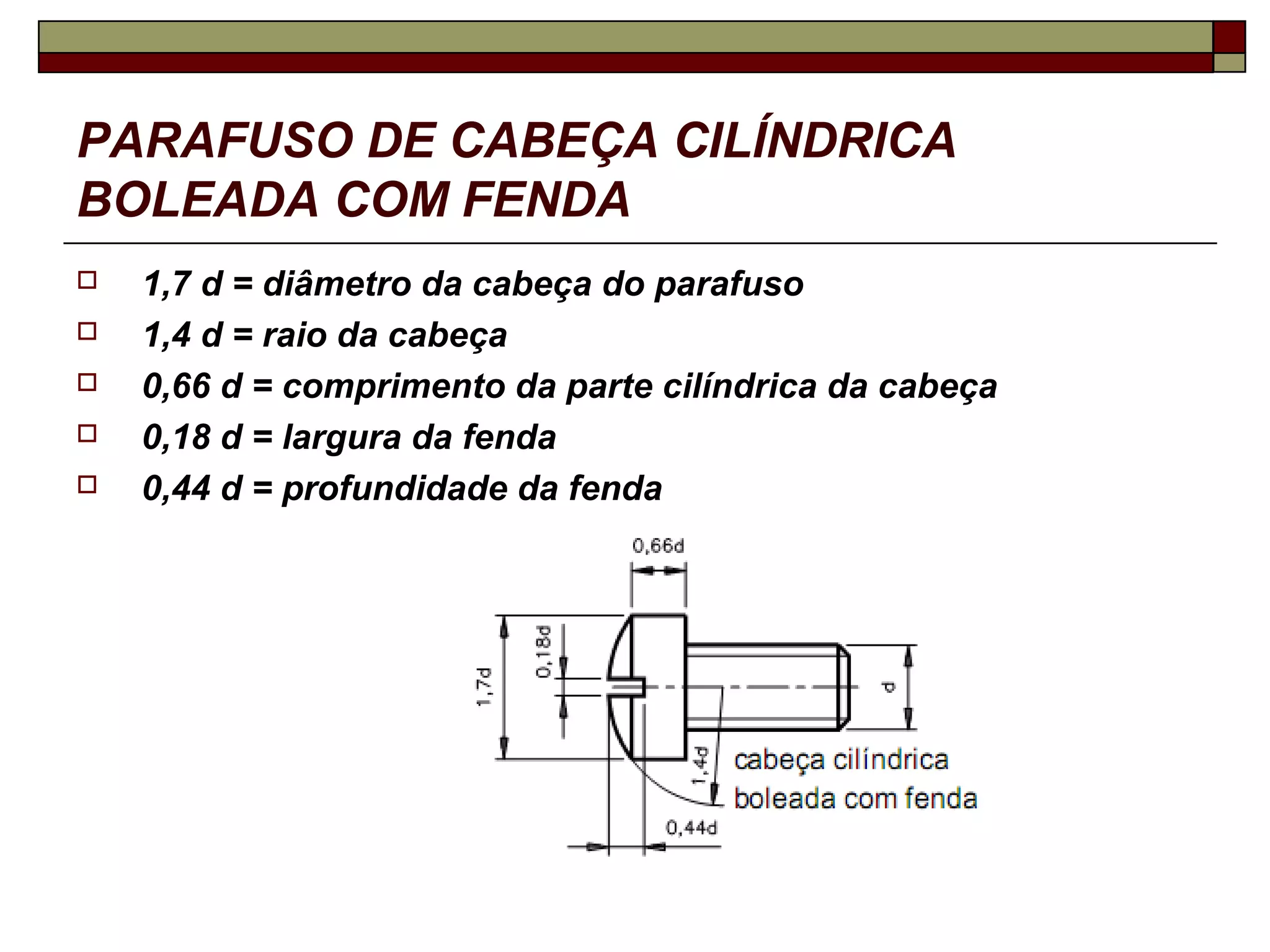

- 13. PARAFUSO DE CABEÇACILÍNDRICA BOLEADA COM FENDA 1,7 d = diâmetro da cabeça do parafuso 1,4 d = raio da cabeça 0,66 d = comprimento da parte cilíndrica da cabeça 0,18 d = largura da fenda 0,44 d = profundidade da fenda
- 14. PARAFUSO DE CABEÇAREDONDA COM FENDA 1,9 d = diâmetro da cabeça do parafuso d = raio da circunferência da cabeça 0,18 d = largura da fenda 0,36 d = profundidade da fenda

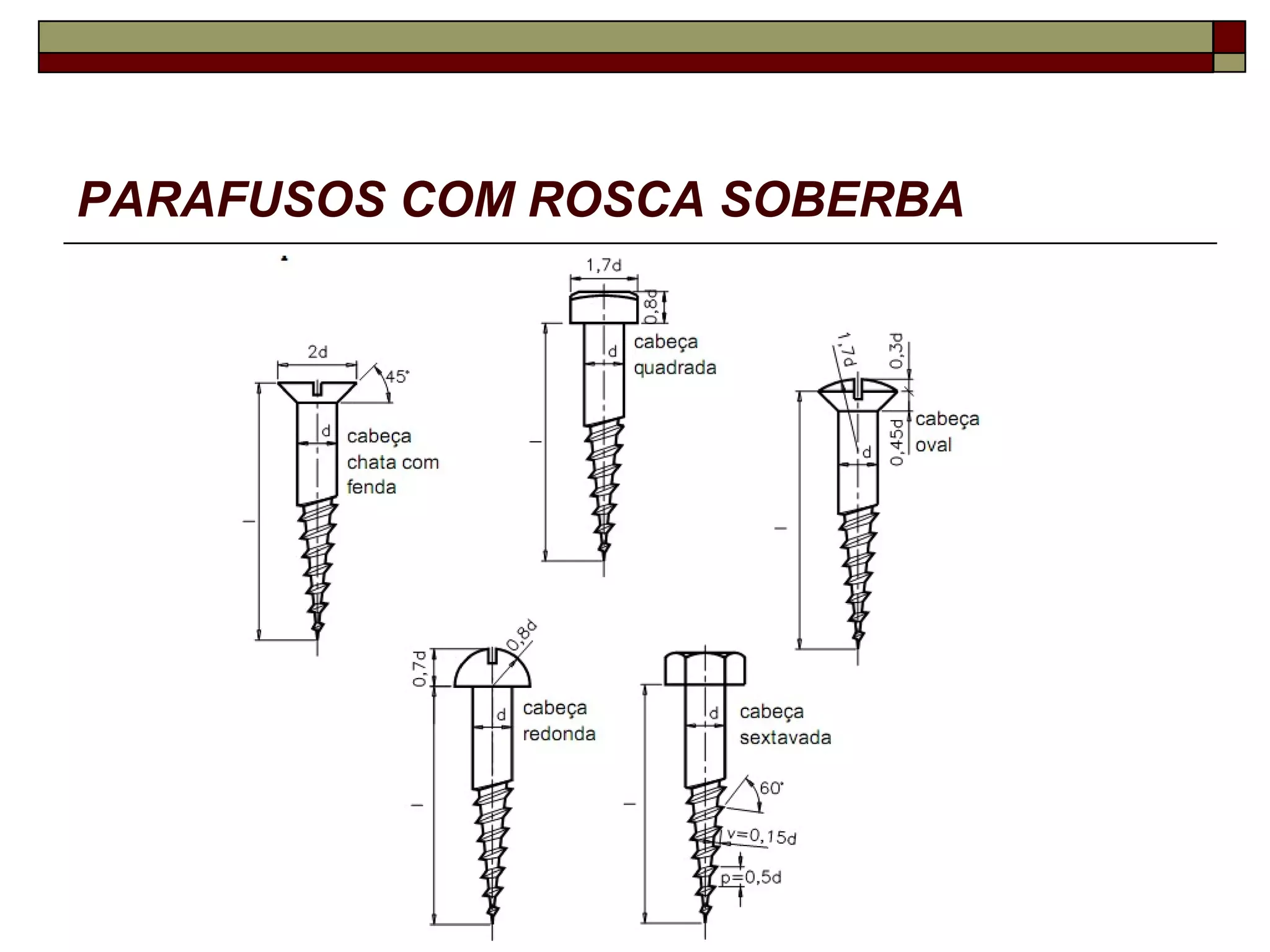

- 15. PARAFUSOS COM ROSCASOBERBA

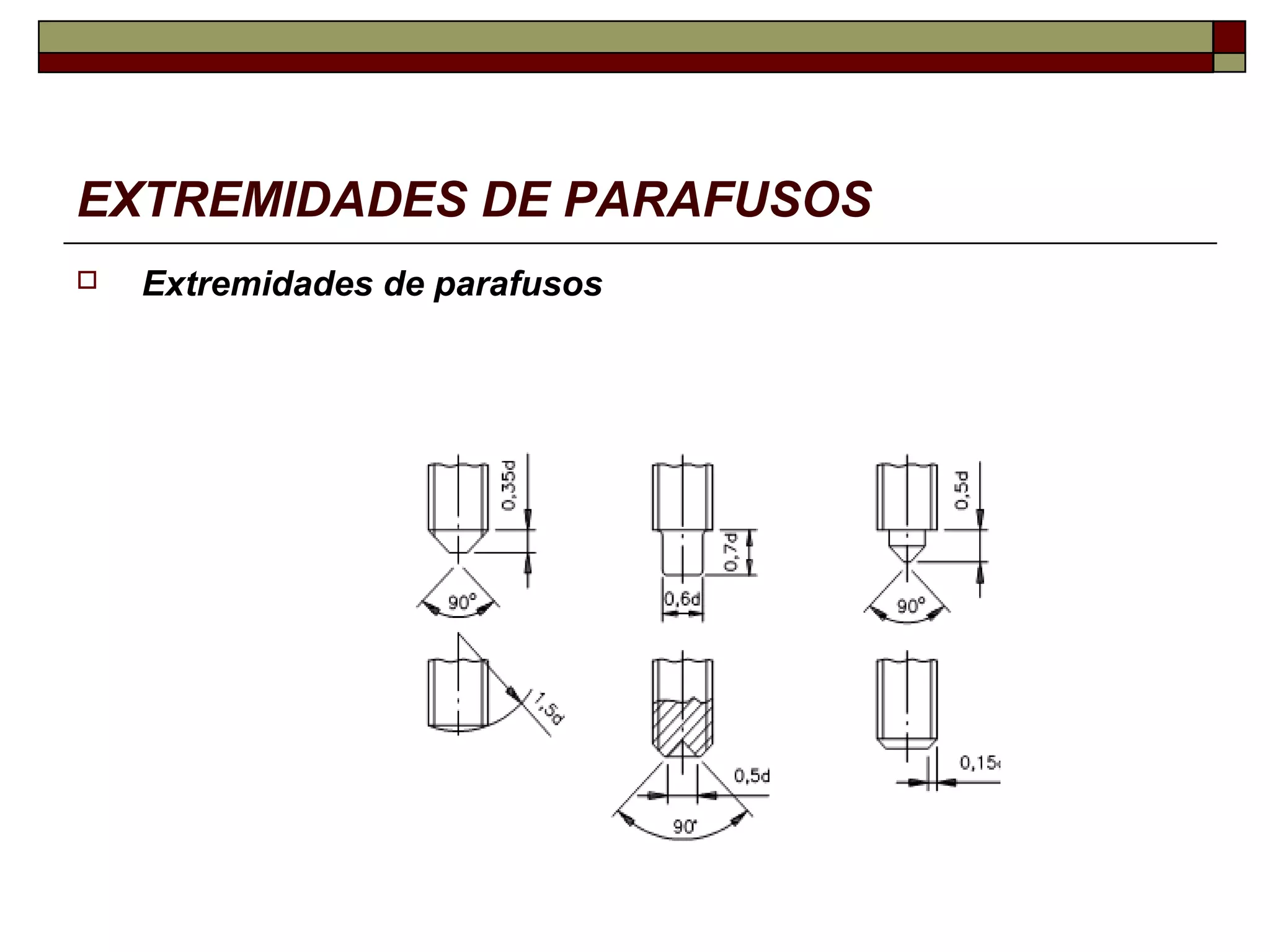

- 16. EXTREMIDADES DE PARAFUSOS Extremidades de parafusos

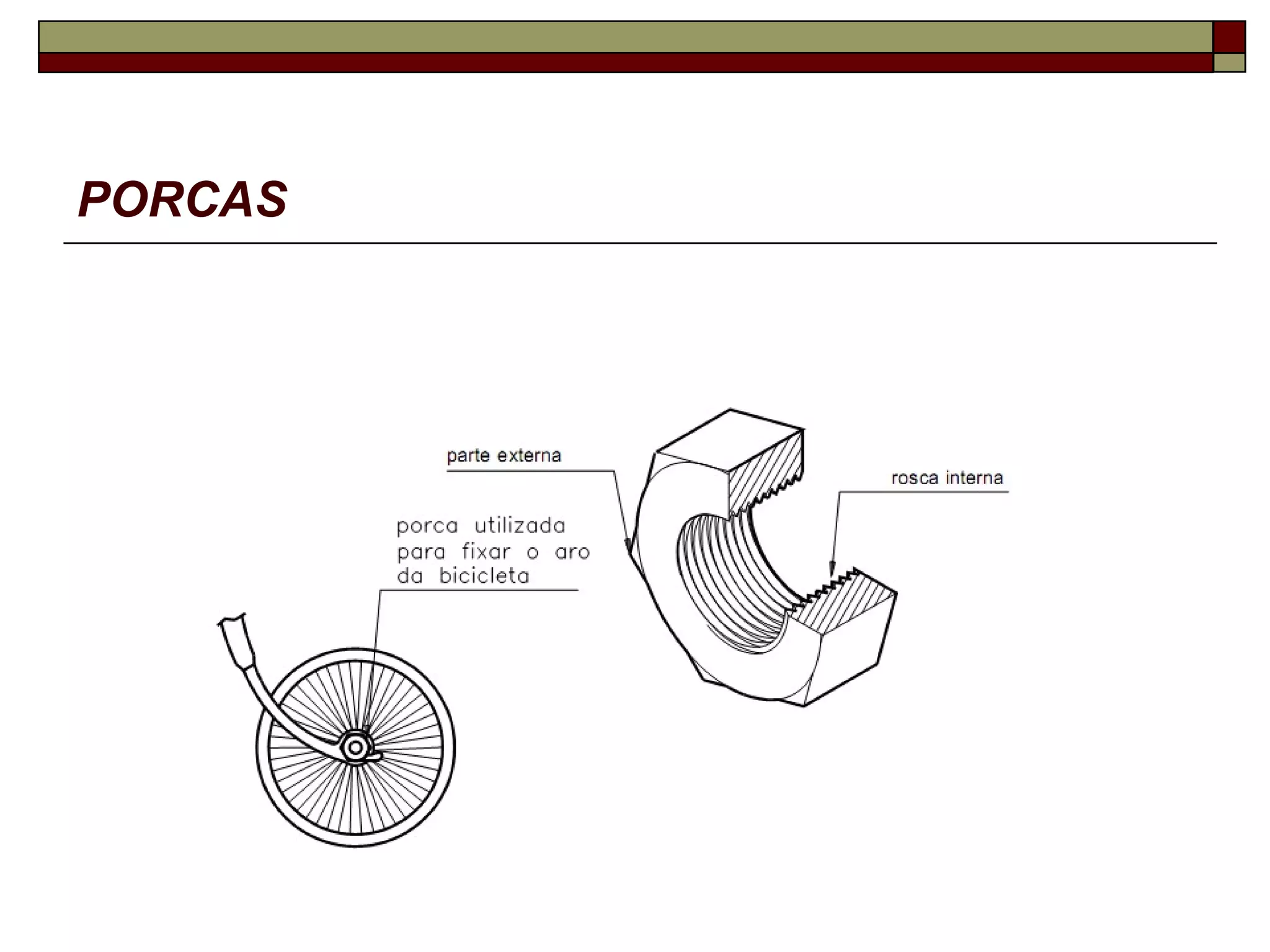

- 17. PORCAS A porca é uma peça com forma prismática ou cilíndrica com um furo roscado no qual se encaixa um parafuso ou uma barra roscada. Existem porcas empregadas como elemento de fixação e como elemento de transmissão.
- 18.
- 19.

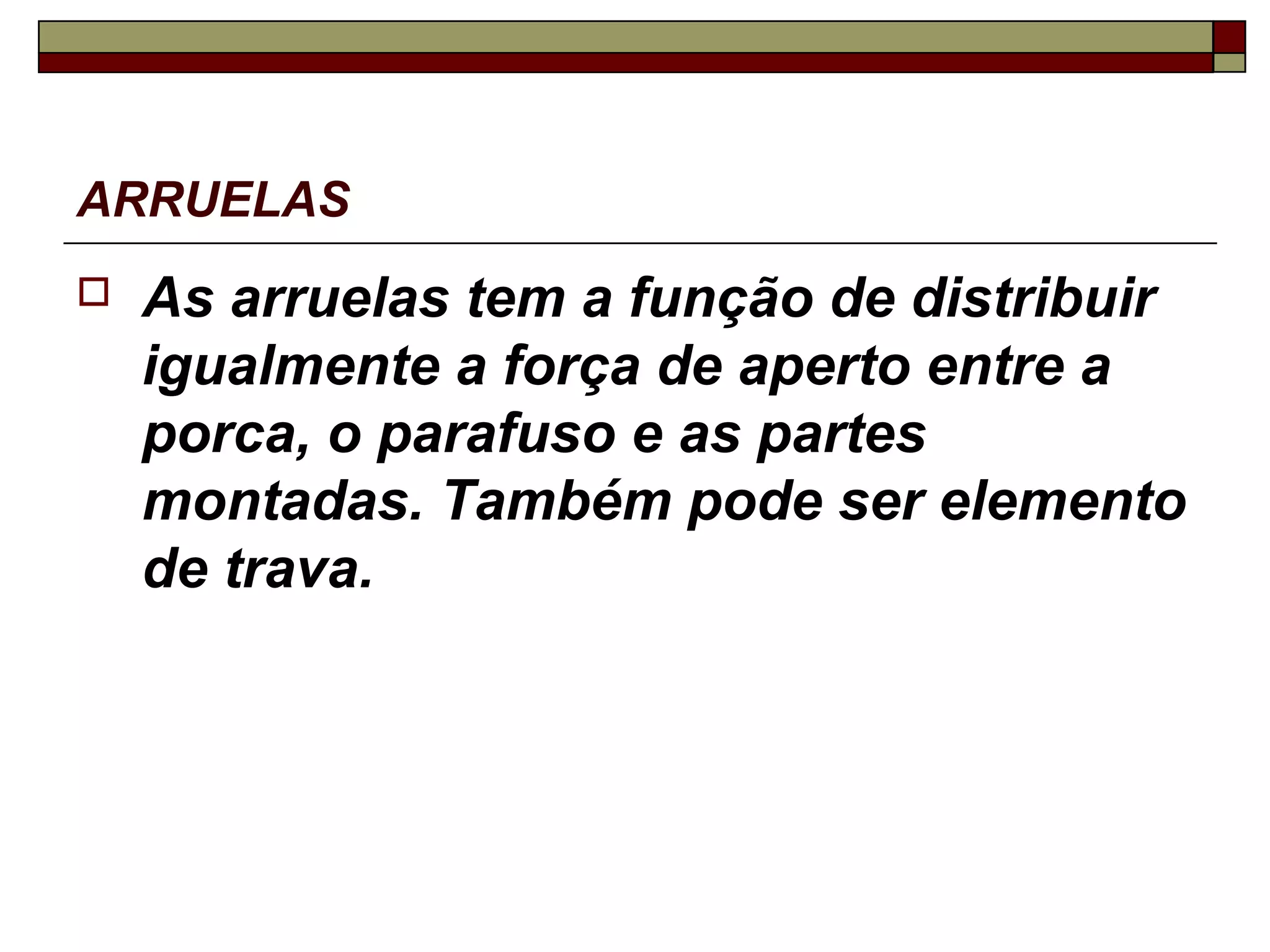

- 20. ARRUELAS As arruelas tem a função de distribuir igualmente a força de aperto entre a porca, o parafuso e as partes montadas. Também pode ser elemento de trava.
- 21.

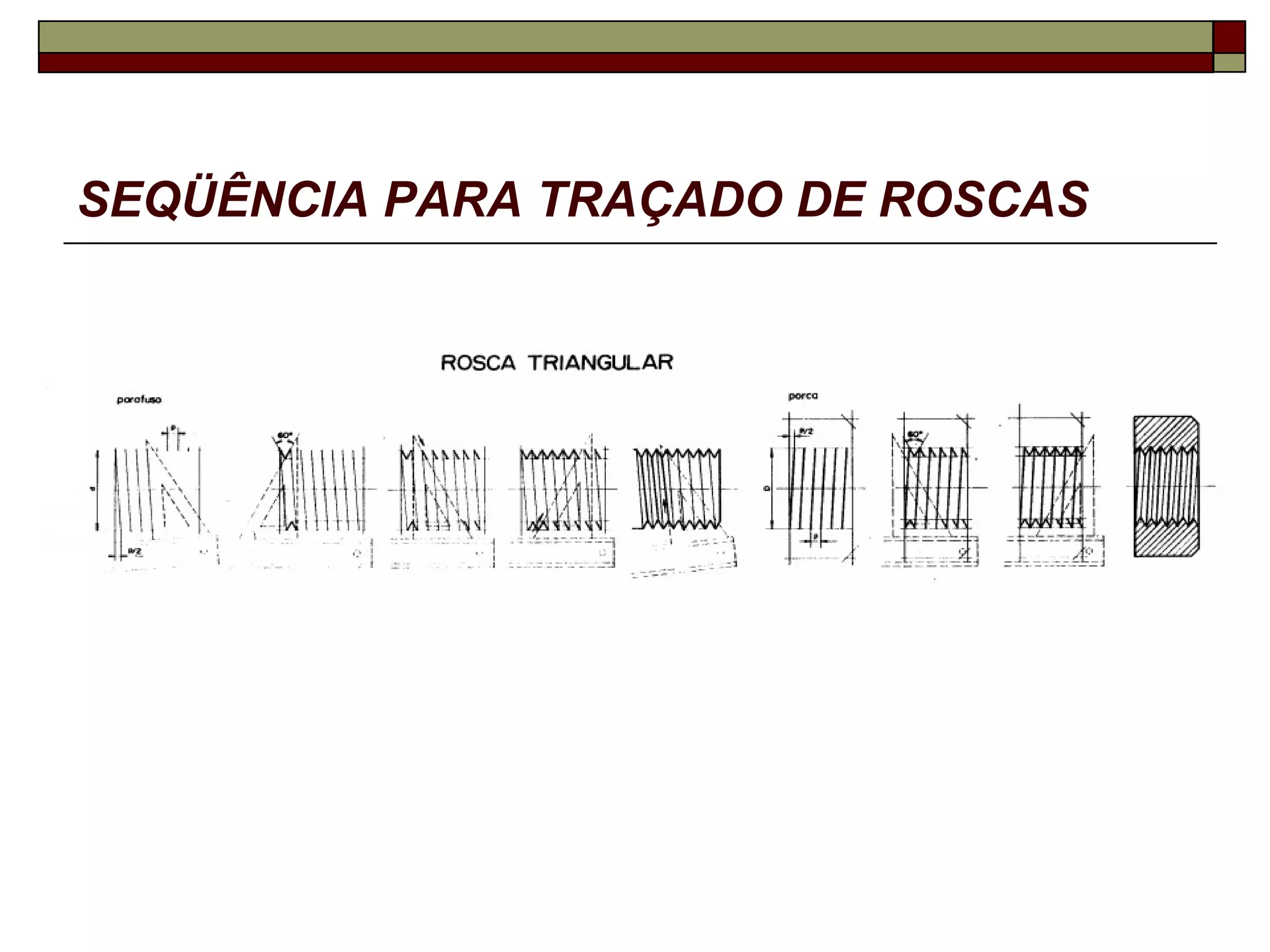

- 22. SEQÜÊNCIA PARA TRAÇADODE ROSCAS
- 23. SEQÜÊNCIA PARA TRAÇADODE ROSCAS
- 24. SEQÜÊNCIA PARA TRAÇADODE ROSCAS
- 25.
- 26. Furo roscado nãopassante
