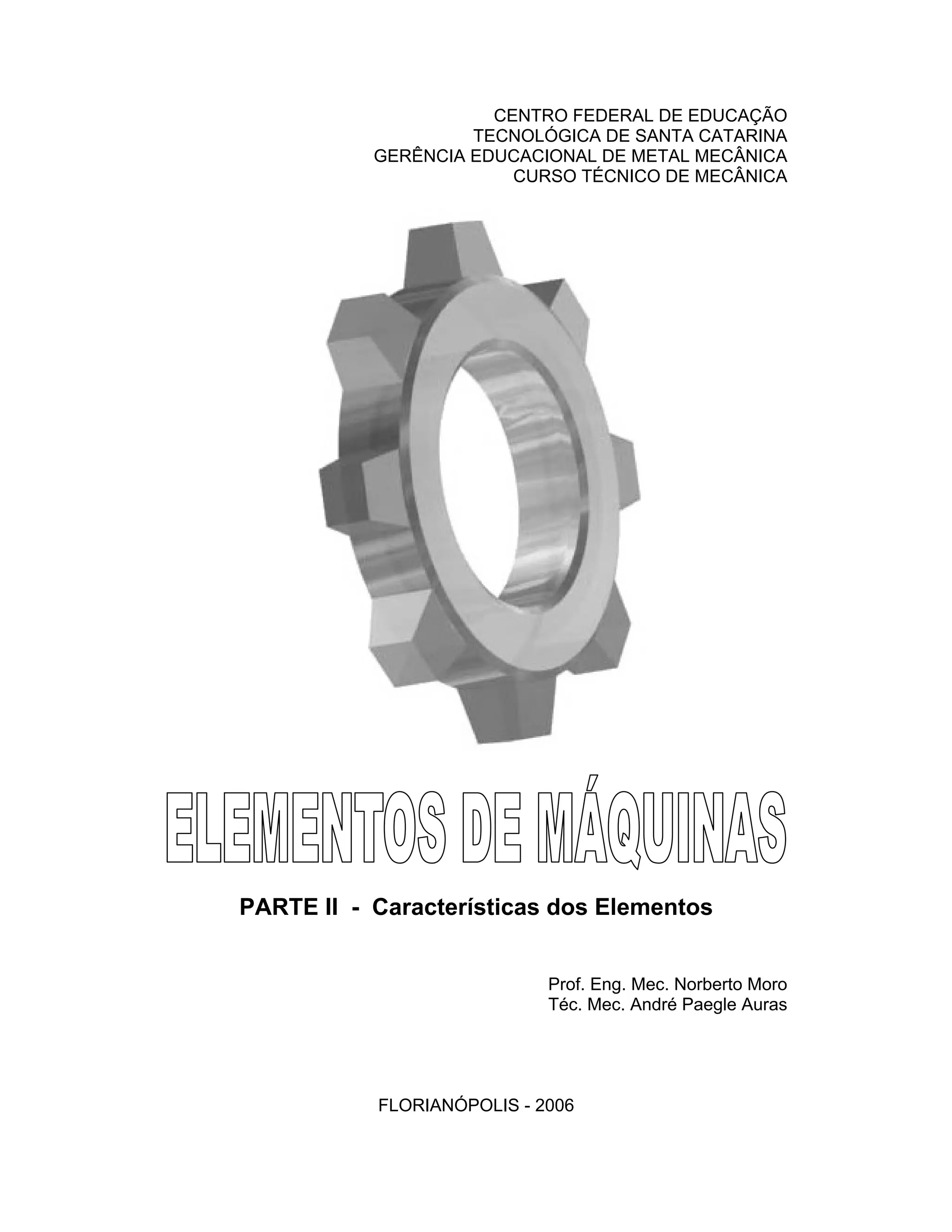

CENTRO FEDERAL DE EDUCAÇÃO
TECNOLÓGICA DE SANTA CATARINA
GERÊNCIA EDUCACIONAL DE METAL MECÂNICA
CURSO TÉCNICO DE MECÂNICA
PARTE II - Características dos Elementos
Prof. Eng. Mec. Norberto Moro
Téc. Mec. André Paegle Auras
FLORIANÓPOLIS - 2006
2

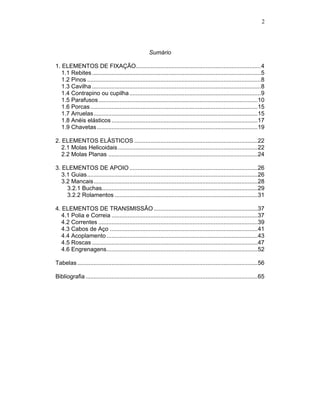

Sumário
1. ELEMENTOS DE FIXAÇÃO.............................................................................4
1.1 Rebites........................................................................................................5
1.2 Pinos ...........................................................................................................8
1.3 Cavilha ........................................................................................................8
1.4 Contrapino ou cupilha.................................................................................9
1.5 Parafusos..................................................................................................10

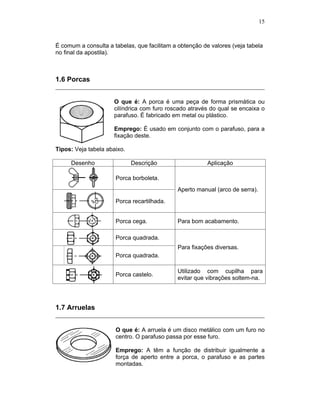

1.6 Porcas.......................................................................................................15
1.7 Arruelas.....................................................................................................15
1.8 Anéis elásticos ..........................................................................................17
1.9 Chavetas...................................................................................................19

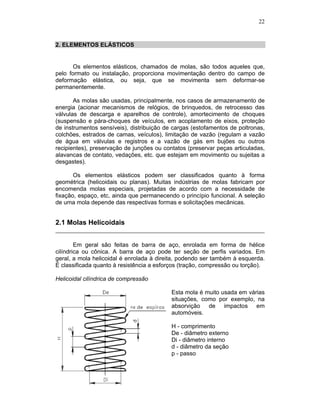

2. ELEMENTOS ELÁSTICOS ............................................................................22

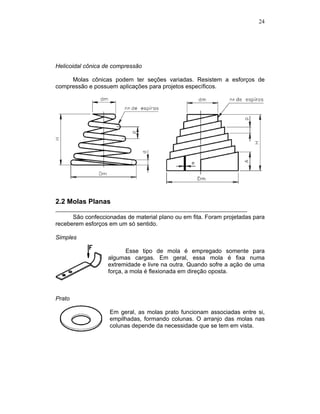

2.1 Molas Helicoidais......................................................................................22

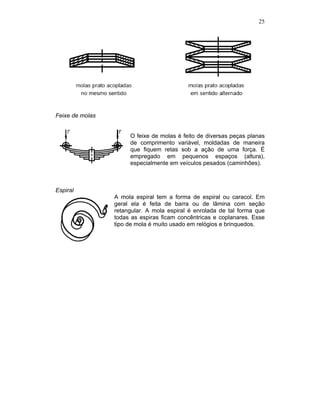

2.2 Molas Planas ............................................................................................24
3. ELEMENTOS DE APOIO...............................................................................26
3.1 Guias.........................................................................................................26
3.2 Mancais.....................................................................................................28

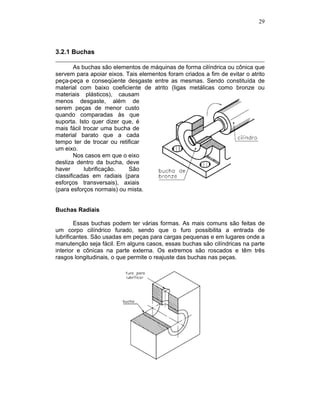

3.2.1 Buchas................................................................................................29

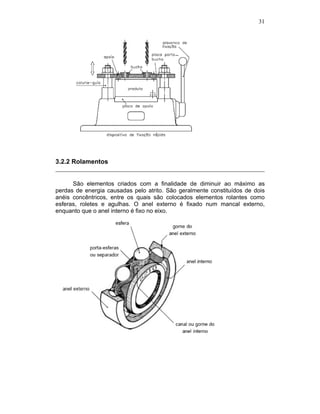

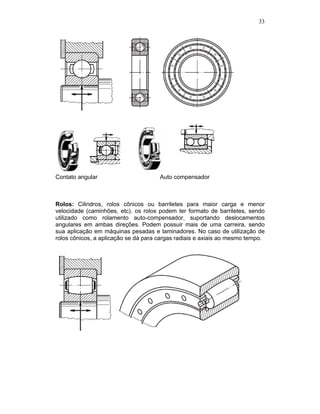

3.2.2 Rolamentos ........................................................................................31
4. ELEMENTOS DE TRANSMISSÃO................................................................37

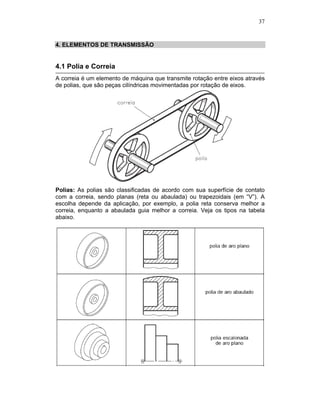

4.1 Polia e Correia ..........................................................................................37

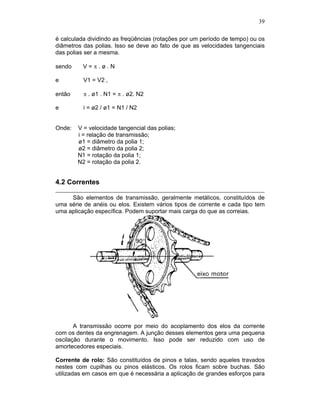

4.2 Correntes ..................................................................................................39

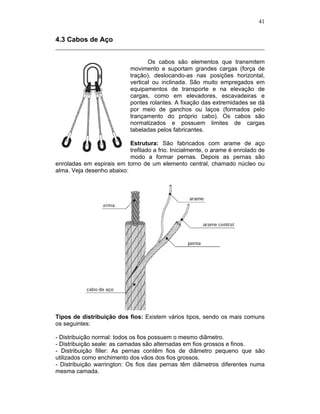

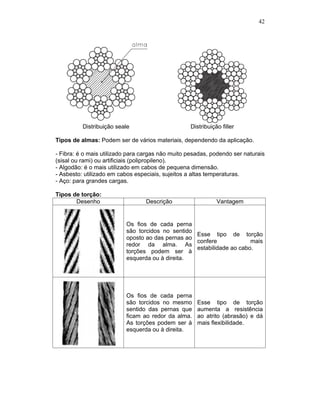

4.3 Cabos de Aço ...........................................................................................41

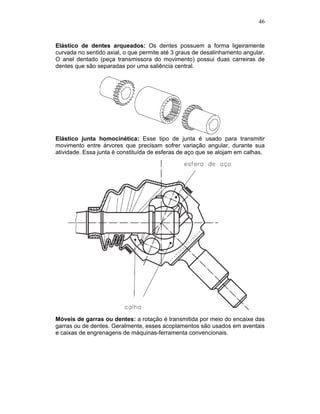

4.4 Acoplamento .............................................................................................43

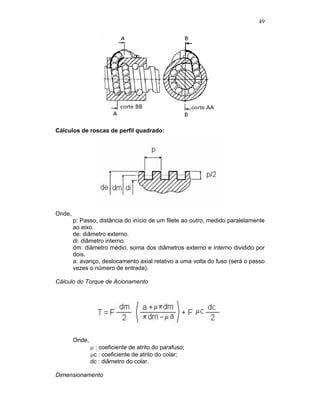

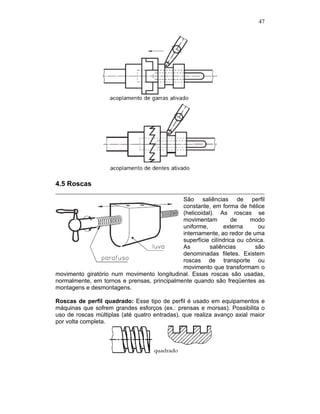

4.5 Roscas ......................................................................................................47

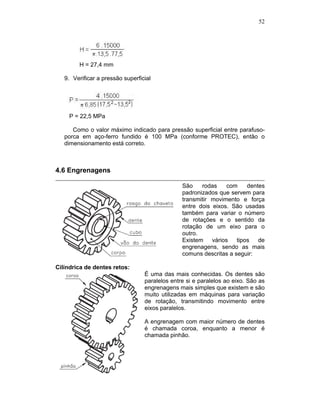

4.6 Engrenagens.............................................................................................52

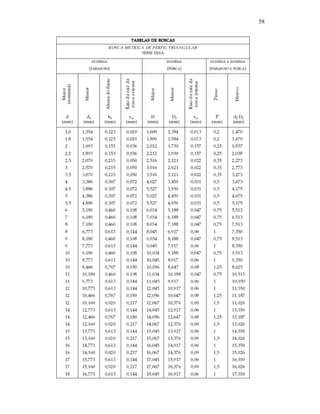

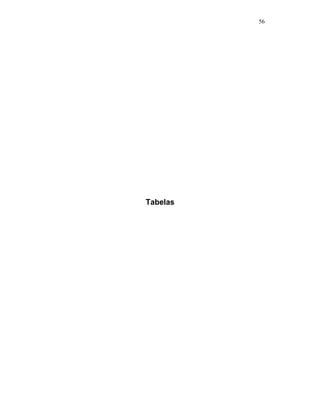

Tabelas ...............................................................................................................56
Bibliografia..........................................................................................................65
3

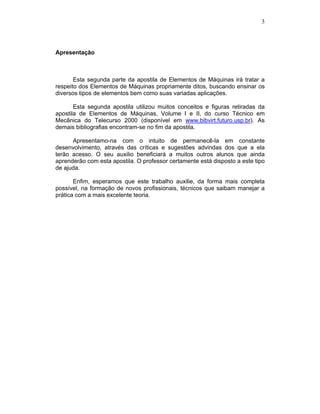

Apresentação
Esta segunda parte da apostila de Elementos de Máquinas irá tratar a
respeito dos Elementos de Máquinas propriamente ditos, buscando ensinar os
diversos tipos de elementos bem como suas variadas aplicações.
Esta segunda apostila utilizou muitos conceitos e figuras retiradas da
apostila de Elementos de Máquinas, Volume I e II, do curso Técnico em
Mecânica do Telecurso 2000 (disponível em www.bibvirt.futuro.usp.br). As
demais bibliografias encontram-se no fim da apostila.
Apresentamo-na com o intuito de permanecê-la em constante
desenvolvimento, através das críticas e sugestões advindas dos que a ela
terão acesso. O seu auxilio beneficiará a muitos outros alunos que ainda
aprenderão com esta apostila. O professor certamente está disposto a este tipo
de ajuda.
Enfim, esperamos que este trabalho auxilie, da forma mais completa
possível, na formação de novos profissionais, técnicos que saibam manejar a
prática com a mais excelente teoria.
4

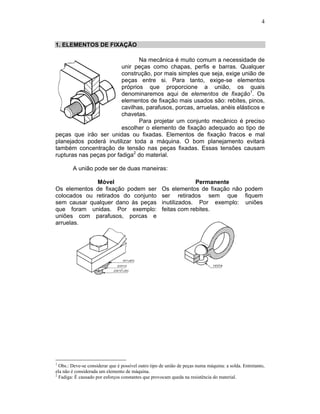

1. ELEMENTOS DE FIXAÇÃO
Na mecânica é muito comum a necessidade de
unir peças como chapas, perfis e barras. Qualquer
construção, por mais simples que seja, exige união de
peças entre si. Para tanto, exige-se elementos
próprios que proporcione a união, os quais
denominaremos aqui de elementos de fixação1
. Os
elementos de fixação mais usados são: rebites, pinos,
cavilhas, parafusos, porcas, arruelas, anéis elásticos e
chavetas.
Para projetar um conjunto mecânico é preciso
escolher o elemento de fixação adequado ao tipo de
peças que irão ser unidas ou fixadas. Elementos de fixação fracos e mal
planejados poderá inutilizar toda a máquina. O bom planejamento evitará
também concentração de tensão nas peças fixadas. Essas tensões causam
rupturas nas peças por fadiga2
do material.
A união pode ser de duas maneiras:
Móvel
Os elementos de fixação podem ser
colocados ou retirados do conjunto
sem causar qualquer dano às peças
que foram unidas. Por exemplo:
uniões com parafusos, porcas e
arruelas.
Permanente
Os elementos de fixação não podem
ser retirados sem que fiquem
inutilizados. Por exemplo: uniões
feitas com rebites.
1
Obs.: Deve-se considerar que é possível outro tipo de união de peças numa máquina: a solda. Entretanto,
ela não é considerada um elemento de máquina.
2
Fadiga: É causado por esforços constantes que provocam queda na resistência do material.
5

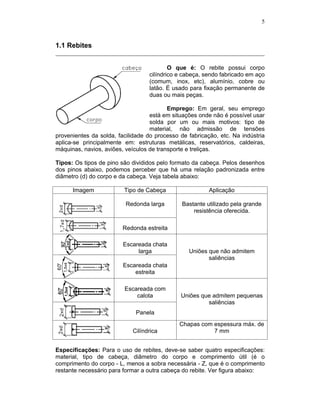

1.1 Rebites
O que é: O rebite possui corpo
cilíndrico e cabeça, sendo fabricado em aço
(comum, inox, etc), alumínio, cobre ou
latão. É usado para fixação permanente de
duas ou mais peças.
Emprego: Em geral, seu emprego
está em situações onde não é possível usar
solda por um ou mais motivos: tipo de
material, não admissão de tensões
provenientes da solda, facilidade do processo de fabricação, etc. Na indústria
aplica-se principalmente em: estruturas metálicas, reservatórios, caldeiras,
máquinas, navios, aviões, veículos de transporte e treliças.
Tipos: Os tipos de pino são divididos pelo formato da cabeça. Pelos desenhos
dos pinos abaixo, podemos perceber que há uma relação padronizada entre
diâmetro (d) do corpo e da cabeça. Veja tabela abaixo:
Imagem Tipo de Cabeça Aplicação
Redonda larga
Redonda estreita
Bastante utilizado pela grande
resistência oferecida.
Escareada chata
larga
Escareada chata
estreita
Uniões que não admitem
saliências
Escareada com
calota
Panela
Uniões que admitem pequenas
saliências
Cilíndrica
Chapas com espessura máx. de
7 mm
Especificações: Para o uso de rebites, deve-se saber quatro especificações:
material, tipo de cabeça, diâmetro do corpo e comprimento útil (é o
comprimento do corpo - L, menos a sobra necessária - Z, que é o comprimento
restante necessário para formar a outra cabeça do rebite. Ver figura abaixo:
6

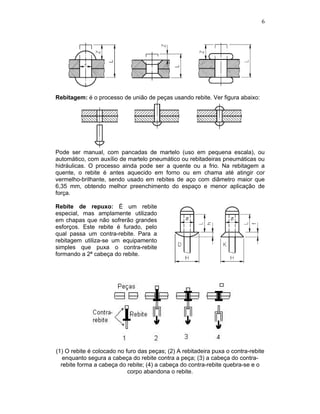

Rebitagem: é o processo de união de peças usando rebite. Ver figura abaixo:
Pode ser manual, com pancadas de martelo (uso em pequena escala), ou
automático, com auxílio de martelo pneumático ou rebitadeiras pneumáticas ou
hidráulicas. O processo ainda pode ser a quente ou a frio. Na rebitagem a
quente, o rebite é antes aquecido em forno ou em chama até atingir cor
vermelho-brilhante, sendo usado em rebites de aço com diâmetro maior que
6,35 mm, obtendo melhor preenchimento do espaço e menor aplicação de
força.
Rebite de repuxo: É um rebite
especial, mas amplamente utilizado
em chapas que não sofrerão grandes
esforços. Este rebite é furado, pelo
qual passa um contra-rebite. Para a
rebitagem utiliza-se um equipamento
simples que puxa o contra-rebite
formando a 2ª cabeça do rebite.
(1) O rebite é colocado no furo das peças; (2) A rebitadeira puxa o contra-rebite
enquanto segura a cabeça do rebite contra a peça; (3) a cabeça do contra-
rebite forma a cabeça do rebite; (4) a cabeça do contra-rebite quebra-se e o
corpo abandona o rebite.
7

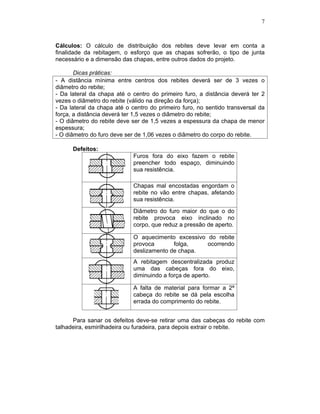

Cálculos: O cálculo de distribuição dos rebites deve levar em conta a
finalidade da rebitagem, o esforço que as chapas sofrerão, o tipo de junta
necessário e a dimensão das chapas, entre outros dados do projeto.
Dicas práticas:
- A distância mínima entre centros dos rebites deverá ser de 3 vezes o
diâmetro do rebite;
- Da lateral da chapa até o centro do primeiro furo, a distância deverá ter 2
vezes o diâmetro do rebite (válido na direção da força);
- Da lateral da chapa até o centro do primeiro furo, no sentido transversal da
força, a distância deverá ter 1,5 vezes o diâmetro do rebite;
- O diâmetro do rebite deve ser de 1,5 vezes a espessura da chapa de menor
espessura;
- O diâmetro do furo deve ser de 1,06 vezes o diâmetro do corpo do rebite.
Defeitos:
Furos fora do eixo fazem o rebite
preencher todo espaço, diminuindo
sua resistência.
Chapas mal encostadas engordam o
rebite no vão entre chapas, afetando
sua resistência.
Diâmetro do furo maior do que o do
rebite provoca eixo inclinado no
corpo, que reduz a pressão de aperto.
O aquecimento excessivo do rebite
provoca folga, ocorrendo
deslizamento de chapa.
A rebitagem descentralizada produz
uma das cabeças fora do eixo,
diminuindo a força de aperto.
A falta de material para formar a 2ª
cabeça do rebite se dá pela escolha
errada do comprimento do rebite.
Para sanar os defeitos deve-se retirar uma das cabeças do rebite com
talhadeira, esmirilhadeira ou furadeira, para depois extrair o rebite.
8
1.2 Pinos
O que é: Pinos são elementos
cilíndricos/cônicos geralmente de aço e
que une peças articuladas.
Emprego: Nesse tipo de união as peças
formam uma junção móvel, permitindo
conjuntos que se articulam entre si. Na
indústria aplica-se principalmente em:
braços articulados (guindastes, etc),
portas, entre outros.
Tipos: Ver tabela abaixo.
Pino cônico – ação de
centragem.
Pino cônico – a ação de
retirada do pino de furos cegos
é facilitada por haste roscada
(aperto de porca retira a haste).
Pino cilíndrico – utilizado para
forças cortantes, requer furo
com tolerâncias rigorosas.
Pino elástico – apresenta
elevada resistência, podendo
ser assentado em furos com
variação de diâmetro.
1.3 Cavilha
O que é: é uma peça
cilíndrica, fabricada em aço,
cuja superfície externa recebe
três entalhes que formam
ressaltos. A forma e o
comprimento dos entalhes
determinam os tipos de
cavilha. Sua fixação é feita
diretamente no furo aberto
por broca, dispensando-se o
acabamento e a precisao do
furo alargado.
9
Emprego: A cavilha une peças que não são articuladas entre si.
1.4 Contrapino ou cupilha
O que é: O contrapino ou cupilha é uma haste
ou arame com forma semelhante à de um meio-
cilindro, dobrado de modo a fazer uma cabeça
circular e tem duas pernas desiguais.
Emprego: Introduz-se o contrapino ou cupilha num furo na extremidade de um
pino ou parafuso com porca castelo. As pernas do contrapino são viradas para
trás e, assim, impedem a saída do pino ou da porca durante vibrações das
peças fixadas.
10
1.5 Parafusos
O que é: O parafuso é um elemento de ligação formada por
um corpo cilíndrico, sendo cabeça (há parafusos sem) e
rosca (há alguns com parte da haste sem rosca).
Emprego: É empregado para fixação de peças variadas, de
forma não permanente e que podem ser facilmente montadas
e desmontadas.
Classificação: Existem quatro grandes grupos de parafusos
- passantes, não passantes, de pressão e prisioneiros.
Passante: atravessam as peças e são
fixos com porcas.
Não passante: a fixação da rosca é
feita numa das peças, sem a
necessidade de porca.
Pressão: a pressão é exercida pelas
pontas dos parafusos contra a peça a
ser fixada.
11

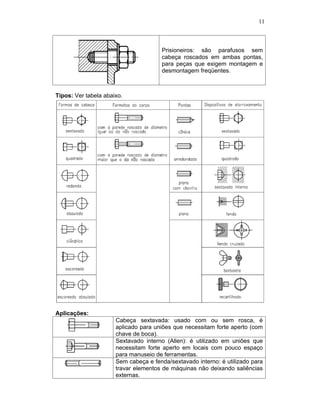

Prisioneiros: são parafusos sem
cabeça roscados em ambas pontas,
para peças que exigem montagem e
desmontagem freqüentes.
Tipos: Ver tabela abaixo.
Aplicações:
Cabeça sextavada: usado com ou sem rosca, é
aplicado para uniões que necessitam forte aperto (com
chave de boca).
Sextavado interno (Allen): é utilizado em uniões que
necessitam forte aperto em locais com pouco espaço
para manuseio de ferramentas.
Sem cabeça e fenda/sextavado interno: é utilizado para
travar elementos de máquinas não deixando saliências
externas.
12

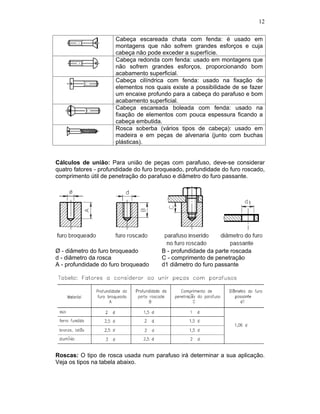

Cabeça escareada chata com fenda: é usado em
montagens que não sofrem grandes esforços e cuja
cabeça não pode exceder a superfície.
Cabeça redonda com fenda: usado em montagens que
não sofrem grandes esforços, proporcionando bom
acabamento superficial.
Cabeça cilíndrica com fenda: usado na fixação de
elementos nos quais existe a possibilidade de se fazer
um encaixe profundo para a cabeça do parafuso e bom
acabamento superficial.
Cabeça escareada boleada com fenda: usado na
fixação de elementos com pouca espessura ficando a
cabeça embutida.
Rosca soberba (vários tipos de cabeça): usado em
madeira e em peças de alvenaria (junto com buchas
plásticas).
Cálculos de união: Para união de peças com parafuso, deve-se considerar
quatro fatores - profundidade do furo broqueado, profundidade do furo roscado,
comprimento útil de penetração do parafuso e diâmetro do furo passante.
Ø - diâmetro do furo broqueado B - profundidade da parte roscada
d - diâmetro da rosca C - comprimento de penetração
A - profundidade do furo broqueado d1 diâmetro do furo passante
Roscas: O tipo de rosca usada num parafuso irá determinar a sua aplicação.
Veja os tipos na tabela abaixo.
13
Parafusos e porcas de fixação na
união de peças (ex.: peças e
máquinas em geral).
Fusos que transmitem movimento
suave e uniforme (ex.: máquinas
operatrizes).
Parafusos de grandes diâmetros
sujeitos a grandes esforços (ex.:
equipamentos ferroviários).
Fusos que sofrem grandes esforços
e choques (ex.: prensas e morsas).
Fusos que exercem grandes
esforços num só sentido (ex.:
macacos de catraca).
As roscas podem ter dois sentidos: à esquerda (quando o aperto se dá
girando o parafuso à esquerda), ou à direita (quando o aperto se dá girando à
direita). A grande maioria das roscas são à direita.
Elas ainda podem ter de uma a quatro entradas (aplicado somente a
fusos). Quando existem quatro entradas, o máximo de rotação do eixo para
entrada da rosca é 90° (isto é, 360° dividido por 4).

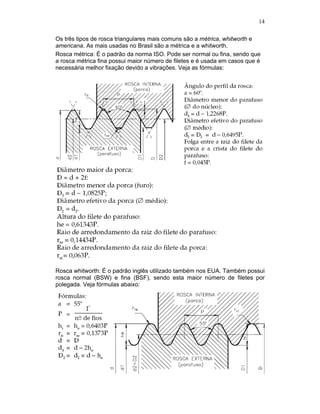

Nomenclatura das roscas:
P = passo = ângulo do filete D = diâmetro do fundo da porca
d = diâmetro externo f = fundo do filete D1 = diâmetro do furo da porca
d1= diâmetro interno i = ângulo da hélice h1 = altura do filete da porca
d2=diâmetro do flanco c = crista h = altura do filete do parafuso
14
Os três tipos de rosca triangulares mais comuns são a métrica, whitworth e
americana. As mais usadas no Brasil são a métrica e a whitworth.
Rosca métrica: É o padrão da norma ISO. Pode ser normal ou fina, sendo que
a rosca métrica fina possui maior número de filetes e é usada em casos que é
necessária melhor fixação devido a vibrações. Veja as fórmulas:
Rosca whitworth: É o padrão inglês utilizado também nos EUA. Também possui
rosca normal (BSW) e fina (BSF), sendo esta maior número de filetes por
polegada. Veja fórmulas abaixo:
15
É comum a consulta a tabelas, que facilitam a obtenção de valores (veja tabela
no final da apostila).
1.6 Porcas
O que é: A porca é uma peça de forma prismática ou
cilíndrica com furo roscado através do qual se encaixa o
parafuso. É fabricado em metal ou plástico.
Emprego: È usado em conjunto com o parafuso, para a
fixação deste.
Tipos: Veja tabela abaixo.
Desenho Descrição Aplicação
Porca borboleta.
Porca recartilhada.
Aperto manual (arco de serra).
Porca cega. Para bom acabamento.
Porca quadrada.
Porca quadrada.
Para fixações diversas.
Porca castelo.
Utilizado com cupilha para
evitar que vibrações soltem-na.
1.7 Arruelas
O que é: A arruela é um disco metálico com um furo no
centro. O parafuso passa por esse furo.
Emprego: A têm a função de distribuir igualmente a
força de aperto entre a porca, o parafuso e as partes
montadas.
16

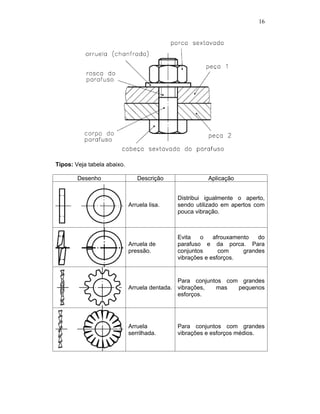

Tipos: Veja tabela abaixo.
Desenho Descrição Aplicação
Arruela lisa.
Distribui igualmente o aperto,
sendo utilizado em apertos com
pouca vibração.
Arruela de
pressão.
Evita o afrouxamento do
parafuso e da porca. Para
conjuntos com grandes
vibrações e esforços.
Arruela dentada.
Para conjuntos com grandes
vibrações, mas pequenos
esforços.
Arruela
serrilhada.
Para conjuntos com grandes
vibrações e esforços médios.
17

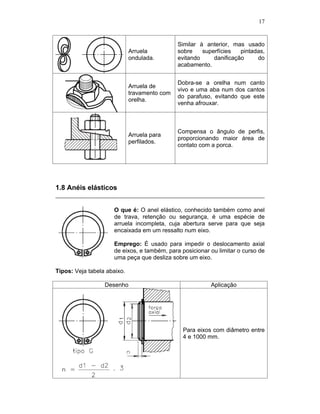

Arruela
ondulada.
Similar à anterior, mas usado
sobre superfícies pintadas,
evitando danificação do
acabamento.
Arruela de
travamento com
orelha.
Dobra-se a orelha num canto
vivo e uma aba num dos cantos
do parafuso, evitando que este
venha afrouxar.
Arruela para
perfilados.
Compensa o ângulo de perfis,
proporcionando maior área de
contato com a porca.
1.8 Anéis elásticos
O que é: O anel elástico, conhecido também como anel
de trava, retenção ou segurança, é uma espécie de
arruela incompleta, cuja abertura serve para que seja
encaixada em um ressalto num eixo.
Emprego: É usado para impedir o deslocamento axial
de eixos, e também, para posicionar ou limitar o curso de
uma peça que desliza sobre um eixo.
Tipos: Veja tabela abaixo.
Desenho Aplicação
Para eixos com diâmetro entre
4 e 1000 mm.
18

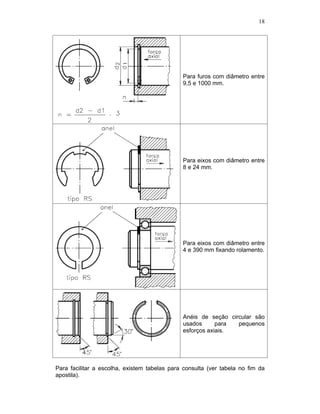

Para furos com diâmetro entre
9,5 e 1000 mm.
Para eixos com diâmetro entre
8 e 24 mm.
Para eixos com diâmetro entre
4 e 390 mm fixando rolamento.
Anéis de seção circular são
usados para pequenos
esforços axiais.
Para facilitar a escolha, existem tabelas para consulta (ver tabela no fim da
apostila).
19

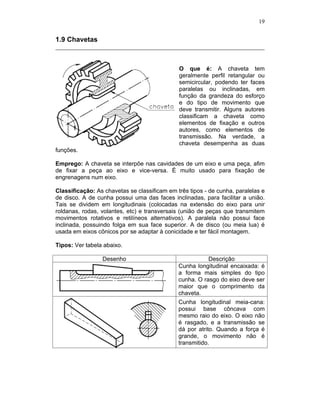

1.9 Chavetas
O que é: A chaveta tem
geralmente perfil retangular ou
semicircular, podendo ter faces
paralelas ou inclinadas, em
função da grandeza do esforço
e do tipo de movimento que
deve transmitir. Alguns autores
classificam a chaveta como
elementos de fixação e outros
autores, como elementos de
transmissão. Na verdade, a
chaveta desempenha as duas
funções.
Emprego: A chaveta se interpõe nas cavidades de um eixo e uma peça, afim
de fixar a peça ao eixo e vice-versa. É muito usado para fixação de
engrenagens num eixo.
Classificação: As chavetas se classificam em três tipos - de cunha, paralelas e
de disco. A de cunha possui uma das faces inclinadas, para facilitar a união.
Tais se dividem em longitudinais (colocadas na extensão do eixo para unir
roldanas, rodas, volantes, etc) e transversais (união de peças que transmitem
movimentos rotativos e retilíneos alternativos). A paralela não possui face
inclinada, possuindo folga em sua face superior. A de disco (ou meia lua) é
usada em eixos cônicos por se adaptar à conicidade e ter fácil montagem.
Tipos: Ver tabela abaixo.
Desenho Descrição
Cunha longitudinal encaixada: é
a forma mais simples do tipo
cunha. O rasgo do eixo deve ser
maior que o comprimento da
chaveta.
Cunha longitudinal meia-cana:
possui base côncava com
mesmo raio do eixo. O eixo não
é rasgado, e a transmissão se
dá por atrito. Quando a força é
grande, o movimento não é
transmitido.
20

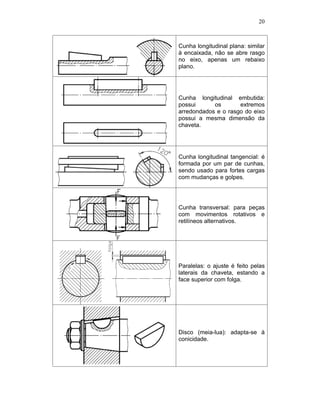

Cunha longitudinal plana: similar
à encaixada, não se abre rasgo
no eixo, apenas um rebaixo
plano.
Cunha longitudinal embutida:
possui os extremos
arredondados e o rasgo do eixo
possui a mesma dimensão da
chaveta.
Cunha longitudinal tangencial: é
formada por um par de cunhas,
sendo usado para fortes cargas
com mudanças e golpes.
Cunha transversal: para peças
com movimentos rotativos e
retilíneos alternativos.
Paralelas: o ajuste é feito pelas
laterais da chaveta, estando a
face superior com folga.
Disco (meia-lua): adapta-se à
conicidade.
21

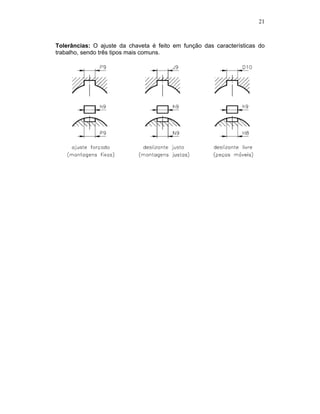

Tolerâncias: O ajuste da chaveta é feito em função das características do
trabalho, sendo três tipos mais comuns.
22
2. ELEMENTOS ELÁSTICOS
Os elementos elásticos, chamados de molas, são todos aqueles que,
pelo formato ou instalação, proporciona movimentação dentro do campo de
deformação elástica, ou seja, que se movimenta sem deformar-se
permanentemente.
As molas são usadas, principalmente, nos casos de armazenamento de
energia (acionar mecanismos de relógios, de brinquedos, de retrocesso das
válvulas de descarga e aparelhos de controle), amortecimento de choques
(suspensão e pára-choques de veículos, em acoplamento de eixos, proteção
de instrumentos sensíveis), distribuição de cargas (estofamentos de poltronas,
colchões, estrados de camas, veículos), limitação de vazão (regulam a vazão
de água em válvulas e registros e a vazão de gás em bujões ou outros
recipientes), preservação de junções ou contatos (preservar peças articuladas,
alavancas de contato, vedações, etc. que estejam em movimento ou sujeitas a
desgastes).
Os elementos elásticos podem ser classificados quanto à forma
geométrica (helicoidais ou planas). Muitas indústrias de molas fabricam por
encomenda molas especiais, projetadas de acordo com a necessidade de
fixação, espaço, etc, ainda que permanecendo o princípio funcional. A seleção
de uma mola depende das respectivas formas e solicitações mecânicas.
2.1 Molas Helicoidais
Em geral são feitas de barra de aço, enrolada em forma de hélice
cilíndrica ou cônica. A barra de aço pode ter seção de perfis variados. Em
geral, a mola helicoidal é enrolada à direita, podendo ser também à esquerda.
É classificada quanto à resistência a esforços (tração, compressão ou torção).
Helicoidal cilíndrica de compressão
Esta mola é muito usada em várias
situações, como por exemplo, na
absorvição de impactos em
automóveis.
H - comprimento
De - diâmetro externo
Di - diâmetro interno
d - diâmetro da seção
p - passo
23

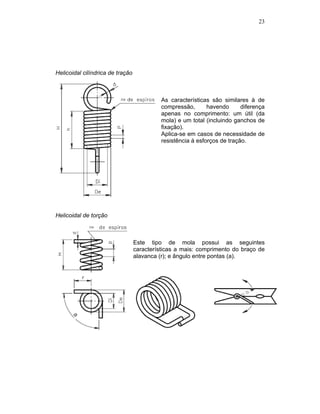

Helicoidal cilíndrica de tração
As características são similares à de
compressão, havendo diferença
apenas no comprimento: um útil (da
mola) e um total (incluindo ganchos de
fixação).
Aplica-se em casos de necessidade de
resistência à esforços de tração.
Helicoidal de torção
Este tipo de mola possui as seguintes
características a mais: comprimento do braço de
alavanca (r); e ângulo entre pontas (a).
24
Helicoidal cônica de compressão
Molas cônicas podem ter seções variadas. Resistem a esforços de
compressão e possuem aplicações para projetos específicos.
2.2 Molas Planas
São confeccionadas de material plano ou em fita. Foram projetadas para
receberem esforços em um só sentido.
Simples
Esse tipo de mola é empregado somente para
algumas cargas. Em geral, essa mola é fixa numa
extremidade e livre na outra. Quando sofre a ação de uma
força, a mola é flexionada em direção oposta.
Prato
Em geral, as molas prato funcionam associadas entre si,
empilhadas, formando colunas. O arranjo das molas nas
colunas depende da necessidade que se tem em vista.
25
Feixe de molas
O feixe de molas é feito de diversas peças planas
de comprimento variável, moldadas de maneira
que fiquem retas sob a ação de uma força. É
empregado em pequenos espaços (altura),
especialmente em veículos pesados (caminhões).
Espiral
A mola espiral tem a forma de espiral ou caracol. Em
geral ela é feita de barra ou de lâmina com seção
retangular. A mola espiral é enrolada de tal forma que
todas as espiras ficam concêntricas e coplanares. Esse
tipo de mola é muito usado em relógios e brinquedos.
26

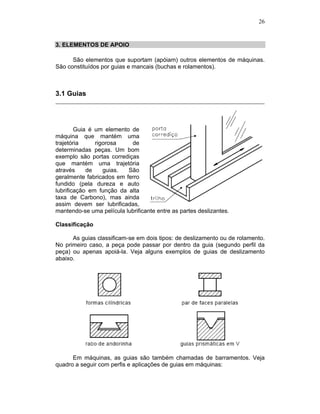

3. ELEMENTOS DE APOIO
São elementos que suportam (apóiam) outros elementos de máquinas.
São constituídos por guias e mancais (buchas e rolamentos).
3.1 Guias
Guia é um elemento de
máquina que mantém uma
trajetória rigorosa de
determinadas peças. Um bom
exemplo são portas corrediças
que mantém uma trajetória
através de guias. São
geralmente fabricados em ferro
fundido (pela dureza e auto
lubrificação em função da alta
taxa de Carbono), mas ainda
assim devem ser lubrificadas,
mantendo-se uma película lubrificante entre as partes deslizantes.
Classificação
As guias classificam-se em dois tipos: de deslizamento ou de rolamento.
No primeiro caso, a peça pode passar por dentro da guia (segundo perfil da
peça) ou apenas apoiá-la. Veja alguns exemplos de guias de deslizamento
abaixo.

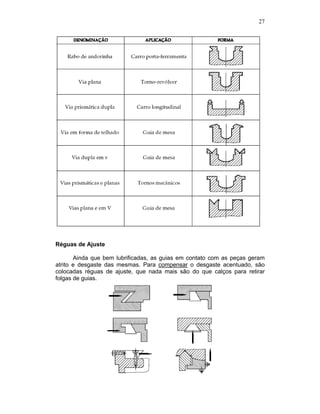

Em máquinas, as guias são também chamadas de barramentos. Veja
quadro a seguir com perfis e aplicações de guias em máquinas:
27
Réguas de Ajuste
Ainda que bem lubrificadas, as guias em contato com as peças geram
atrito e desgaste das mesmas. Para compensar o desgaste acentuado, são
colocadas réguas de ajuste, que nada mais são do que calços para retirar
folgas de guias.

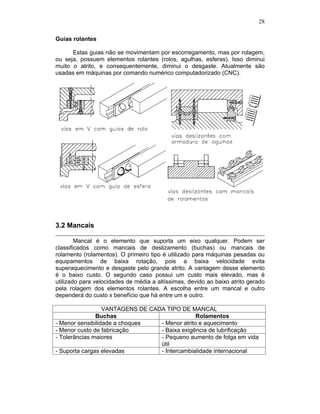

28
Guias rolantes
Estas guias não se movimentam por escorregamento, mas por rolagem,
ou seja, possuem elementos rolantes (rolos, agulhas, esferas). Isso diminui
muito o atrito, e consequentemente, diminui o desgaste. Atualmente são
usadas em máquinas por comando numérico computadorizado (CNC).
3.2 Mancais
Mancal é o elemento que suporta um eixo qualquer. Podem ser
classificados como mancais de deslizamento (buchas) ou mancais de
rolamento (rolamentos). O primeiro tipo é utilizado para máquinas pesadas ou
equipamentos de baixa rotação, pois a baixa velocidade evita
superaquecimento e desgaste pelo grande atrito. A vantagem desse elemento
é o baixo custo. O segundo caso possui um custo mais elevado, mas é
utilizado para velocidades de média a altíssimas, devido ao baixo atrito gerado
pela rolagem dos elementos rolantes. A escolha entre um mancal e outro
dependerá do custo x benefício que há entre um e outro.
VANTAGENS DE CADA TIPO DE MANCAL
Buchas Rolamentos
- Menor sensibilidade a choques - Menor atrito e aquecimento
- Menor custo de fabricação - Baixa exigência de lubrificação
- Tolerâncias maiores - Pequeno aumento de folga em vida
útil
- Suporta cargas elevadas - Intercambialidade internacional
29
3.2.1 Buchas
As buchas são elementos de máquinas de forma cilíndrica ou cônica que
servem para apoiar eixos. Tais elementos foram criados a fim de evitar o atrito
peça-peça e conseqüente desgaste entre as mesmas. Sendo constituída de
material com baixo coeficiente de atrito (ligas metálicas como bronze ou
materiais plásticos), causam
menos desgaste, além de
serem peças de menor custo
quando comparadas às que
suporta. Isto quer dizer que, é
mais fácil trocar uma bucha de
material barato que a cada
tempo ter de trocar ou retificar
um eixo.
Nos casos em que o eixo
desliza dentro da bucha, deve
haver lubrificação. São
classificadas em radiais (para
esforços transversais), axiais
(para esforços normais) ou mista.
Buchas Radiais
Essas buchas podem ter várias formas. As mais comuns são feitas de
um corpo cilíndrico furado, sendo que o furo possibilita a entrada de
lubrificantes. São usadas em peças para cargas pequenas e em lugares onde a
manutenção seja fácil. Em alguns casos, essas buchas são cilíndricas na parte
interior e cônicas na parte externa. Os extremos são roscados e têm três
rasgos longitudinais, o que permite o reajuste das buchas nas peças.
30

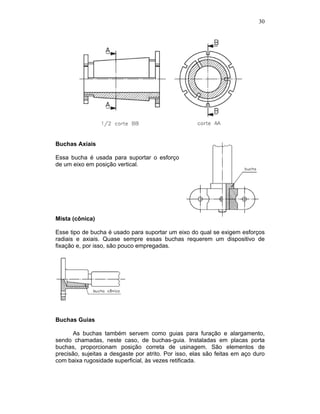

Buchas Axiais
Essa bucha é usada para suportar o esforço
de um eixo em posição vertical.
Mista (cônica)
Esse tipo de bucha é usado para suportar um eixo do qual se exigem esforços
radiais e axiais. Quase sempre essas buchas requerem um dispositivo de
fixação e, por isso, são pouco empregadas.
Buchas Guias
As buchas também servem como guias para furação e alargamento,
sendo chamadas, neste caso, de buchas-guia. Instaladas em placas porta
buchas, proporcionam posição correta de usinagem. São elementos de
precisão, sujeitas a desgaste por atrito. Por isso, elas são feitas em aço duro
com baixa rugosidade superficial, às vezes retificada.
31
3.2.2 Rolamentos
São elementos criados com a finalidade de diminuir ao máximo as
perdas de energia causadas pelo atrito. São geralmente constituídos de dois
anéis concêntricos, entre os quais são colocados elementos rolantes como
esferas, roletes e agulhas. O anel externo é fixado num mancal externo,
enquanto que o anel interno é fixo no eixo.

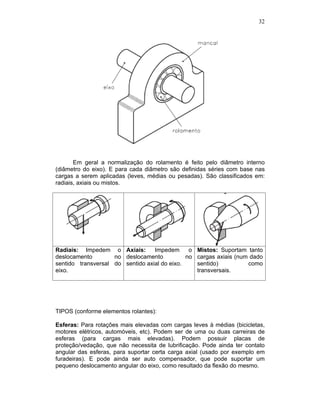

32
Em geral a normalização do rolamento é feito pelo diâmetro interno
(diâmetro do eixo). E para cada diâmetro são definidas séries com base nas
cargas a serem aplicadas (leves, médias ou pesadas). São classificados em:
radiais, axiais ou mistos.
Radiais: Impedem o
deslocamento no
sentido transversal do
eixo.
Axiais: Impedem o
deslocamento no
sentido axial do eixo.
Mistos: Suportam tanto
cargas axiais (num dado
sentido) como
transversais.
TIPOS (conforme elementos rolantes):
Esferas: Para rotações mais elevadas com cargas leves à médias (bicicletas,
motores elétricos, automóveis, etc). Podem ser de uma ou duas carreiras de
esferas (para cargas mais elevadas). Podem possuir placas de
proteção/vedação, que não necessita de lubrificação. Pode ainda ter contato
angular das esferas, para suportar certa carga axial (usado por exemplo em
furadeiras). E pode ainda ser auto compensador, que pode suportar um
pequeno deslocamento angular do eixo, como resultado da flexão do mesmo.
33
Contato angular Auto compensador
Rolos: Cilindros, rolos cônicos ou barriletes para maior carga e menor
velocidade (caminhões, etc). os rolos podem ter formato de barriletes, sendo
utilizado como rolamento auto-compensador, suportando deslocamentos
angulares em ambas direções. Podem possuir mais de uma carreira, sendo
sua aplicação em máquinas pesadas e laminadores. No caso de utilização de
rolos cônicos, a aplicação se dá para cargas radiais e axiais ao mesmo tempo.

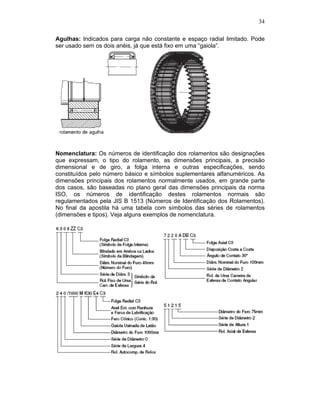

34
Agulhas: Indicados para carga não constante e espaço radial limitado. Pode
ser usado sem os dois anéis, já que está fixo em uma “gaiola”.
Nomenclatura: Os números de identificação dos rolamentos são designações
que expressam, o tipo do rolamento, as dimensões principais, a precisão
dimensional e de giro, a folga interna e outras especificações, sendo
constituídos pelo número básico e símbolos suplementares alfanuméricos. As
dimensões principais dos rolamentos normalmente usados, em grande parte
dos casos, são baseadas no plano geral das dimensões principais da norma
ISO, os números de identificação destes rolamentos normais são
regulamentados pela JIS B 1513 (Números de Identificação dos Rolamentos).
No final da apostila há uma tabela com símbolos das séries de rolamentos
(dimensões e tipos). Veja alguns exemplos de nomenclatura.
35

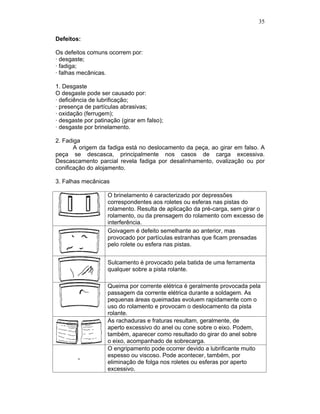

Defeitos:
Os defeitos comuns ocorrem por:
· desgaste;
· fadiga;
· falhas mecânicas.
1. Desgaste
O desgaste pode ser causado por:
· deficiência de lubrificação;
· presença de partículas abrasivas;
· oxidação (ferrugem);
· desgaste por patinação (girar em falso);
· desgaste por brinelamento.
2. Fadiga
A origem da fadiga está no deslocamento da peça, ao girar em falso. A
peça se descasca, principalmente nos casos de carga excessiva.
Descascamento parcial revela fadiga por desalinhamento, ovalização ou por
conificação do alojamento.
3. Falhas mecânicas
O brinelamento é caracterizado por depressões
correspondentes aos roletes ou esferas nas pistas do
rolamento. Resulta de aplicação da pré-carga, sem girar o
rolamento, ou da prensagem do rolamento com excesso de
interferência.
Goivagem é defeito semelhante ao anterior, mas
provocado por partículas estranhas que ficam prensadas
pelo rolete ou esfera nas pistas.
Sulcamento é provocado pela batida de uma ferramenta
qualquer sobre a pista rolante.
Queima por corrente elétrica é geralmente provocada pela
passagem da corrente elétrica durante a soldagem. As
pequenas áreas queimadas evoluem rapidamente com o
uso do rolamento e provocam o deslocamento da pista
rolante.
As rachaduras e fraturas resultam, geralmente, de
aperto excessivo do anel ou cone sobre o eixo. Podem,
também, aparecer como resultado do girar do anel sobre
o eixo, acompanhado de sobrecarga.
-
O engripamento pode ocorrer devido a lubrificante muito
espesso ou viscoso. Pode acontecer, também, por
eliminação de folga nos roletes ou esferas por aperto
excessivo.
36

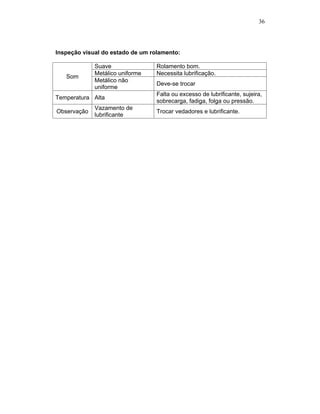

Inspeção visual do estado de um rolamento:
Suave Rolamento bom.
Metálico uniforme Necessita lubrificação.
Som
Metálico não
uniforme
Deve-se trocar
Temperatura Alta
Falta ou excesso de lubrificante, sujeira,
sobrecarga, fadiga, folga ou pressão.
Observação
Vazamento de
lubrificante
Trocar vedadores e lubrificante.
37
4. ELEMENTOS DE TRANSMISSÃO
4.1 Polia e Correia
A correia é um elemento de máquina que transmite rotação entre eixos através
de polias, que são peças cilíndricas movimentadas por rotação de eixos.

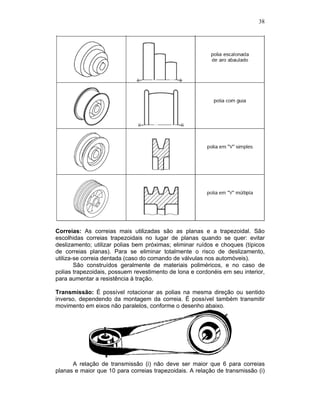

Polias: As polias são classificadas de acordo com sua superfície de contato
com a correia, sendo planas (reta ou abaulada) ou trapezoidais (em “V”). A
escolha depende da aplicação, por exemplo, a polia reta conserva melhor a
correia, enquanto a abaulada guia melhor a correia. Veja os tipos na tabela
abaixo.
38
Correias: As correias mais utilizadas são as planas e a trapezoidal. São
escolhidas correias trapezoidais no lugar de planas quando se quer: evitar
deslizamento; utilizar polias bem próximas; eliminar ruídos e choques (típicos
de correias planas). Para se eliminar totalmente o risco de deslizamento,
utiliza-se correia dentada (caso do comando de válvulas nos automóveis).
São construídos geralmente de materiais poliméricos, e no caso de
polias trapezoidais, possuem revestimento de lona e cordonéis em seu interior,
para aumentar a resistência à tração.
Transmissão: É possível rotacionar as polias na mesma direção ou sentido
inverso, dependendo da montagem da correia. É possível também transmitir
movimento em eixos não paralelos, conforme o desenho abaixo.
A relação de transmissão (i) não deve ser maior que 6 para correias
planas e maior que 10 para correias trapezoidais. A relação de transmissão (i)
39
é calculada dividindo as freqüências (rotações por um período de tempo) ou os
diâmetros das polias. Isso se deve ao fato de que as velocidades tangenciais
das polias ser a mesma.
sendo V = . ø . N
e V1 = V2 ,
então . ø1 . N1 = . ø2. N2
e i = ø2 / ø1 = N1 / N2
Onde: V = velocidade tangencial das polias;
i = relação de transmissão;
ø1 = diâmetro da polia 1;
ø2 = diâmetro da polia 2;
N1 = rotação da polia 1;
N2 = rotação da polia 2.
4.2 Correntes
São elementos de transmissão, geralmente metálicos, constituídos de
uma série de anéis ou elos. Existem vários tipos de corrente e cada tipo tem
uma aplicação específica. Podem suportar mais carga do que as correias.
A transmissão ocorre por meio do acoplamento dos elos da corrente
com os dentes da engrenagem. A junção desses elementos gera uma pequena
oscilação durante o movimento. Isso pode ser reduzido com uso de
amortecedores especiais.
Corrente de rolo: São constituídos de pinos e talas, sendo aqueles travados
nestes com cupilhas ou pinos elásticos. Os rolos ficam sobre buchas. São
utilizadas em casos em que é necessária a aplicação de grandes esforços para

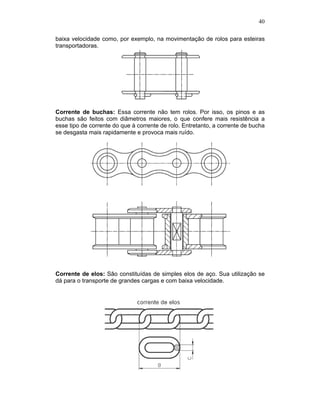

40
baixa velocidade como, por exemplo, na movimentação de rolos para esteiras
transportadoras.
Corrente de buchas: Essa corrente não tem rolos. Por isso, os pinos e as
buchas são feitos com diâmetros maiores, o que confere mais resistência a
esse tipo de corrente do que à corrente de rolo. Entretanto, a corrente de bucha
se desgasta mais rapidamente e provoca mais ruído.
Corrente de elos: São constituídas de simples elos de aço. Sua utilização se
dá para o transporte de grandes cargas e com baixa velocidade.
41
4.3 Cabos de Aço
Os cabos são elementos que transmitem
movimento e suportam grandes cargas (força de
tração), deslocando-as nas posições horizontal,
vertical ou inclinada. São muito empregados em
equipamentos de transporte e na elevação de
cargas, como em elevadores, escavadeiras e
pontes rolantes. A fixação das extremidades se dá
por meio de ganchos ou laços (formados pelo
trançamento do próprio cabo). Os cabos são
normatizados e possuem limites de cargas
tabeladas pelos fabricantes.
Estrutura: São fabricados com arame de aço
trefilado a frio. Inicialmente, o arame é enrolado de
modo a formar pernas. Depois as pernas são
enroladas em espirais em torno de um elemento central, chamado núcleo ou
alma. Veja desenho abaixo:
Tipos de distribuição dos fios: Existem vários tipos, sendo os mais comuns
os seguintes:
- Distribuição normal: todos os fios possuem o mesmo diâmetro.
- Distribuição seale: as camadas são alternadas em fios grossos e finos.
- Distribuição filler: As pernas contêm fios de diâmetro pequeno que são
utilizados como enchimento dos vãos dos fios grossos.
- Distribuição warrington: Os fios das pernas têm diâmetros diferentes numa
mesma camada.
42
Distribuição seale Distribuição filler
Tipos de almas: Podem ser de vários materiais, dependendo da aplicação.
- Fibra: é o mais utilizado para cargas não muito pesadas, podendo ser naturais
(sisal ou rami) ou artificiais (polipropileno).
- Algodão: é o mais utilizado em cabos de pequena dimensão.
- Asbesto: utilizado em cabos especiais, sujeitos a altas temperaturas.
- Aço: para grandes cargas.
Tipos de torção:
Desenho Descrição Vantagem
Os fios de cada perna
são torcidos no sentido
oposto ao das pernas ao
redor da alma. As
torções podem ser à
esquerda ou à direita.
Esse tipo de torção
confere mais
estabilidade ao cabo.
Os fios de cada perna
são torcidos no mesmo
sentido das pernas que
ficam ao redor da alma.
As torções podem ser à
esquerda ou à direita.
Esse tipo de torção
aumenta a resistência
ao atrito (abrasão) e dá
mais flexibilidade.
43

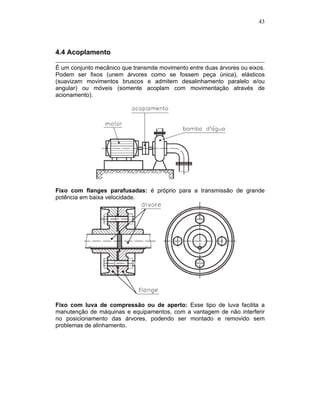

4.4 Acoplamento
É um conjunto mecânico que transmite movimento entre duas árvores ou eixos.
Podem ser fixos (unem árvores como se fossem peça única), elásticos
(suavizam movimentos bruscos e admitem desalinhamento paralelo e/ou
angular) ou móveis (somente acoplam com movimentação através de
acionamento).
Fixo com flanges parafusadas: é próprio para a transmissão de grande
potência em baixa velocidade.
Fixo com luva de compressão ou de aperto: Esse tipo de luva facilita a
manutenção de máquinas e equipamentos, com a vantagem de não interferir
no posicionamento das árvores, podendo ser montado e removido sem
problemas de alinhamento.
44
Fixo de discos ou pratos: Empregado na transmissão de grandes potências
em casos especiais, como, por exemplo, nas árvores de turbinas. As
superfícies de contato nesse tipo de acoplamento podem ser lisas ou dentadas.
Elástico de pinos: Os elementos transmissores são pinos de aço com mangas
de borracha.
Elástico perflex: Os discos de acoplamento são unidos perifericamente por
uma ligação de borracha apertada por anéis de pressão. Esse acoplamento
permite o jogo longitudinal de eixos.
45

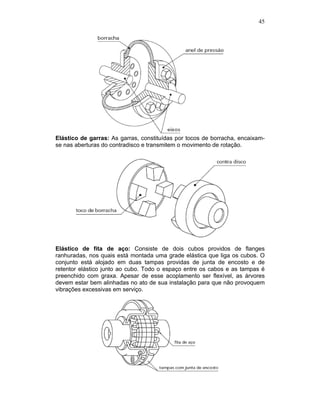

Elástico de garras: As garras, constituídas por tocos de borracha, encaixam-
se nas aberturas do contradisco e transmitem o movimento de rotação.
Elástico de fita de aço: Consiste de dois cubos providos de flanges
ranhuradas, nos quais está montada uma grade elástica que liga os cubos. O
conjunto está alojado em duas tampas providas de junta de encosto e de
retentor elástico junto ao cubo. Todo o espaço entre os cabos e as tampas é
preenchido com graxa. Apesar de esse acoplamento ser flexível, as árvores
devem estar bem alinhadas no ato de sua instalação para que não provoquem
vibrações excessivas em serviço.
46
Elástico de dentes arqueados: Os dentes possuem a forma ligeiramente
curvada no sentido axial, o que permite até 3 graus de desalinhamento angular.
O anel dentado (peça transmissora do movimento) possui duas carreiras de
dentes que são separadas por uma saliência central.
Elástico junta homocinética: Esse tipo de junta é usado para transmitir
movimento entre árvores que precisam sofrer variação angular, durante sua
atividade. Essa junta é constituída de esferas de aço que se alojam em calhas.
Móveis de garras ou dentes: a rotação é transmitida por meio do encaixe das
garras ou de dentes. Geralmente, esses acoplamentos são usados em aventais
e caixas de engrenagens de máquinas-ferramenta convencionais.
47
4.5 Roscas
São saliências de perfil
constante, em forma de hélice
(helicoidal). As roscas se
movimentam de modo
uniforme, externa ou
internamente, ao redor de uma
superfície cilíndrica ou cônica.
As saliências são
denominadas filetes. Existem
roscas de transporte ou
movimento que transformam o
movimento giratório num movimento longitudinal. Essas roscas são usadas,
normalmente, em tornos e prensas, principalmente quando são freqüentes as
montagens e desmontagens.
Roscas de perfil quadrado: Esse tipo de perfil é usado em equipamentos e
máquinas que sofrem grandes esforços (ex.: prensas e morsas). Possibilita o
uso de roscas múltiplas (até quatro entradas), que realiza avanço axial maior
por volta completa.
48

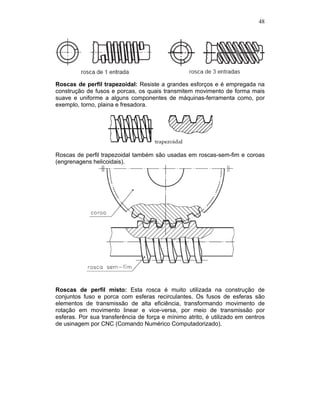

Roscas de perfil trapezoidal: Resiste a grandes esforços e é empregada na
construção de fusos e porcas, os quais transmitem movimento de forma mais
suave e uniforme a alguns componentes de máquinas-ferramenta como, por
exemplo, torno, plaina e fresadora.
Roscas de perfil trapezoidal também são usadas em roscas-sem-fim e coroas
(engrenagens helicoidais).
Roscas de perfil misto: Esta rosca é muito utilizada na construção de
conjuntos fuso e porca com esferas recirculantes. Os fusos de esferas são
elementos de transmissão de alta eficiência, transformando movimento de
rotação em movimento linear e vice-versa, por meio de transmissão por
esferas. Por sua transferência de força e mínimo atrito, é utilizado em centros
de usinagem por CNC (Comando Numérico Computadorizado).
49
Cálculos de roscas de perfil quadrado:
Onde,
p: Passo, distância do início de um filete ao outro, medido paralelamente
ao eixo.
de: diâmetro externo.
di: diâmetro interno.
dm: diâmetro médio, soma dos diâmetros externo e interno dividido por
dois.
a: avanço, deslocamento axial relativo a uma volta do fuso (será o passo
vezes o número de entrada).
Cálculo do Torque de Acionamento
Onde,
: coeficiente de atrito do parafuso;
c : coeficiente de atrito do colar;
dc : diâmetro do colar.
Dimensionamento
50

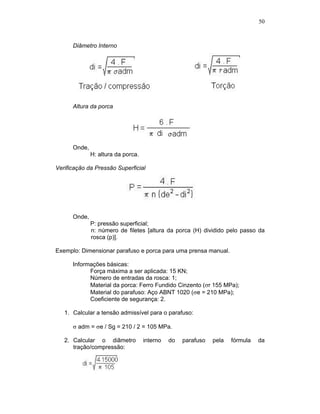

Diâmetro Interno
Altura da porca
Onde,
H: altura da porca.
Verificação da Pressão Superficial
Onde,
P: pressão superficial;
n: número de filetes [altura da porca (H) dividido pelo passo da
rosca (p)].
Exemplo: Dimensionar parafuso e porca para uma prensa manual.
Informações básicas:
Força máxima a ser aplicada: 15 KN;
Número de entradas da rosca: 1;
Material da porca: Ferro Fundido Cinzento ( r 155 MPa);
Material do parafuso: Aço ABNT 1020 ( e = 210 MPa);
Coeficiente de segurança: 2.
1. Calcular a tensão admissível para o parafuso:
adm = e / Sg = 210 / 2 = 105 MPa.
2. Calcular o diâmetro interno do parafuso pela fórmula da
tração/compressão:
51

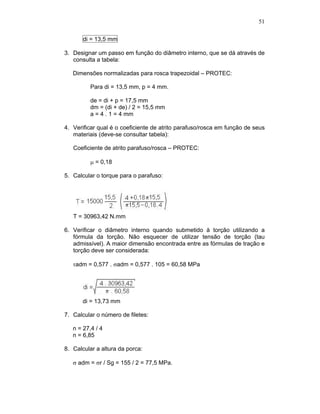

di = 13,5 mm
3. Designar um passo em função do diâmetro interno, que se dá através de
consulta a tabela:
Dimensões normalizadas para rosca trapezoidal – PROTEC:
Para di = 13,5 mm, p = 4 mm.
de = di + p = 17,5 mm
dm = (di + de) / 2 = 15,5 mm
a = 4 . 1 = 4 mm
4. Verificar qual é o coeficiente de atrito parafuso/rosca em função de seus
materiais (deve-se consultar tabela):
Coeficiente de atrito parafuso/rosca – PROTEC:
= 0,18
5. Calcular o torque para o parafuso:
T = 30963,42 N.mm
6. Verificar o diâmetro interno quando submetido à torção utilizando a
fórmula da torção. Não esquecer de utilizar tensão de torção (tau
admissível). A maior dimensão encontrada entre as fórmulas de tração e
torção deve ser considerada:
adm = 0,577 . adm = 0,577 . 105 = 60,58 MPa
di = 13,73 mm
7. Calcular o número de filetes:
n = 27,4 / 4
n = 6,85
8. Calcular a altura da porca:
adm = r / Sg = 155 / 2 = 77,5 MPa.
52
H = 27,4 mm
9. Verificar a pressão superficial
P = 22,5 MPa
Como o valor máximo indicado para pressão superficial entre parafuso-
porca em aço-ferro fundido é 100 MPa (conforme PROTEC), então o
dimensionamento está correto.
4.6 Engrenagens
São rodas com dentes
padronizados que servem para
transmitir movimento e força
entre dois eixos. São usadas
também para variar o número
de rotações e o sentido da
rotação de um eixo para o
outro.
Existem vários tipos de
engrenagens, sendo as mais
comuns descritas a seguir:
Cilíndrica de dentes retos:
É uma das mais conhecidas. Os dentes são
paralelos entre si e paralelos ao eixo. São as
engrenagens mais simples que existem e são
muito utilizadas em máquinas para variação
de rotação, transmitindo movimento entre
eixos paralelos.
A engrenagem com maior número de dentes
é chamada coroa, enquanto a menor é
chamada pinhão.
53

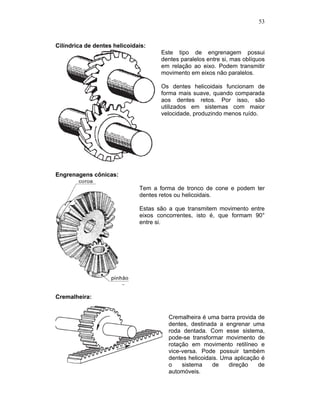

Cilíndrica de dentes helicoidais:
Este tipo de engrenagem possui
dentes paralelos entre si, mas oblíquos
em relação ao eixo. Podem transmitir
movimento em eixos não paralelos.
Os dentes helicoidais funcionam de
forma mais suave, quando comparada
aos dentes retos. Por isso, são
utilizados em sistemas com maior
velocidade, produzindo menos ruído.
Engrenagens cônicas:
Tem a forma de tronco de cone e podem ter
dentes retos ou helicoidais.
Estas são a que transmitem movimento entre
eixos concorrentes, isto é, que formam 90°
entre si.
Cremalheira:
Cremalheira é uma barra provida de
dentes, destinada a engrenar uma
roda dentada. Com esse sistema,
pode-se transformar movimento de
rotação em movimento retilíneo e
vice-versa. Pode possuir também
dentes helicoidais. Uma aplicação é
o sistema de direção de
automóveis.
54

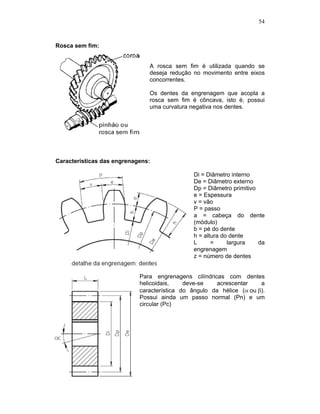

Rosca sem fim:
A rosca sem fim é utilizada quando se
deseja redução no movimento entre eixos
concorrentes.
Os dentes da engrenagem que acopla a
rosca sem fim é côncava, isto é, possui
uma curvatura negativa nos dentes.
Características das engrenagens:
Di = Diâmetro interno
De = Diâmetro externo
Dp = Diâmetro primitivo
e = Espessura
v = vão
P = passo
a = cabeça do dente
(módulo)
b = pé do dente
h = altura do dente
L = largura da
engrenagem
z = número de dentes
Para engrenagens cilíndricas com dentes
helicoidais, deve-se acrescentar a
característica do ângulo da hélice ( ou ).
Possui ainda um passo normal (Pn) e um
circular (Pc)
55

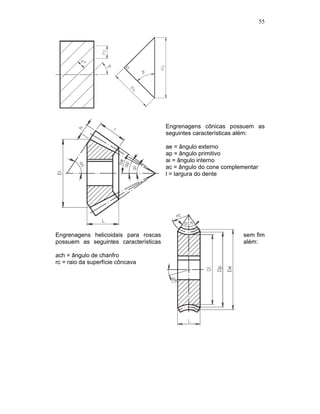

Engrenagens cônicas possuem as
seguintes características além:
ae = ângulo externo
ap = ângulo primitivo
ai = ângulo interno
ac = ângulo do cone complementar
l = largura do dente
Engrenagens helicoidais para roscas sem fim
possuem as seguintes características além:
ach = ângulo de chanfro
rc = raio da superfície côncava
56

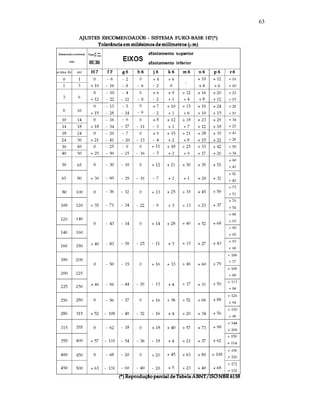

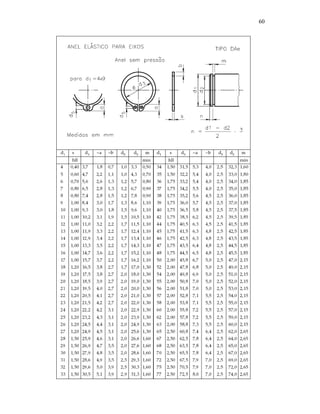

Tabelas

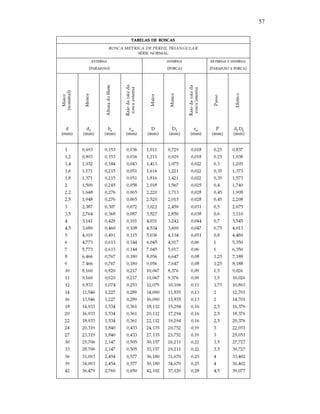

57
58
59
60
61
62

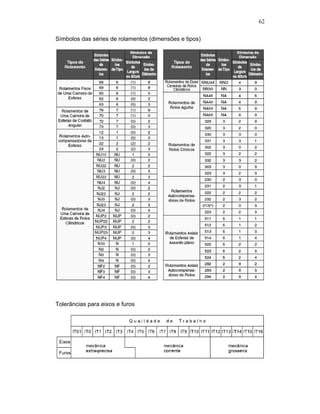

Símbolos das séries de rolamentos (dimensões e tipos)
Tolerâncias para eixos e furos

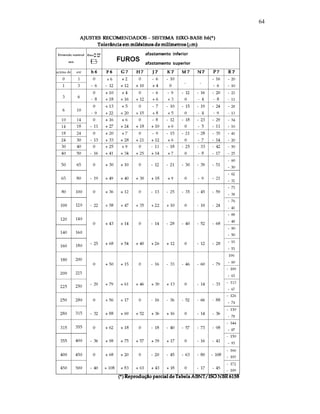

63
64
65
Bibliografia
DOBROVOLSKI, V. Elementos de Máquinas. Moscou: Mir, 1970.
NSK. Catálogo Geral. 2006.
SKF. Introdução aos Mancais de Rolamentos. 1996.
PROVENZA, Francesco. Projetista de Máquinas. São Paulo: PRO-TEC, 5ª
ed., 1985.
SHIGLEY, Joseph E. Elementos de Máquinas. Volume I e II. Rio de Janeiro:
Livros Técnicos e Científicos Editora, 1980.
Elementos de Máquinas. Volume I e II. Apostila do curso Técnico em
Mecânica do Telecurso 2000.
This document was created with Win2PDF available at http://www.win2pdf.com.
The unregistered version of Win2PDF is for evaluation or non-commercial use only.
This page will not be added after purchasing Win2PDF.

Mais conteúdo relacionado

Mais procurados

2 correntes 2015-1
2 correntes 2015-12 correntes 2015-1
2 correntes 2015-1
Evandro Tadeu Pasini

Apostila elementos de_maquinas
Apostila elementos de_maquinasApostila elementos de_maquinas
Apostila elementos de_maquinas
neydom

Nbr 8400 calculo de equipamento para levantamento e movimentacao de cargas
Nbr 8400   calculo de equipamento para levantamento e movimentacao de cargasNbr 8400   calculo de equipamento para levantamento e movimentacao de cargas
Nbr 8400 calculo de equipamento para levantamento e movimentacao de cargas
Ailton Macedo Medeiros

Alinhamento
AlinhamentoAlinhamento
Alinhamento
challengerv12

Alinhamento de eixos
Alinhamento de eixosAlinhamento de eixos
Alinhamento de eixos
JulioRezende5

Frm mancais e rolamentos
Frm   mancais e rolamentosFrm   mancais e rolamentos
Frm mancais e rolamentos
Catalogo Fácil Agro Mecânica Tatuí

Aula 06 parafusos i
Aula 06   parafusos iAula 06   parafusos i
Aula 06 parafusos i
Renaldo Adriano

Elementos de Apoio
Elementos de ApoioElementos de Apoio
Elementos de Apoio
AdrianoFaustino9

Cnc apostila de programação
Cnc   apostila de programaçãoCnc   apostila de programação
Cnc apostila de programação
Luiz Claudio Ventura

Tabela roscas
Tabela roscasTabela roscas
Tabela roscas
jcjaneiro

Artigo cremalheira revista augusto guzzo
Artigo cremalheira   revista augusto guzzoArtigo cremalheira   revista augusto guzzo
Artigo cremalheira revista augusto guzzo
lucianogaldino

1 lista de exercícios
1 lista de exercícios1 lista de exercícios
1 lista de exercícios
Maria Adrina Silva

Lista de exercicios elementos de máquinas
Lista de exercicios elementos de máquinasLista de exercicios elementos de máquinas
Lista de exercicios elementos de máquinas
Júlio César Droszczak

Caderno de tarefas Torneiro Mecânico
Caderno de tarefas Torneiro MecânicoCaderno de tarefas Torneiro Mecânico
Caderno de tarefas Torneiro Mecânico
Ciclismo Naserra

Aula 09 cálculos de roscas
Aula 09   cálculos de roscasAula 09   cálculos de roscas
Aula 09 cálculos de roscas
Renaldo Adriano

Aula 5 usinagem - material para ferramenta de corte
Aula 5   usinagem - material para ferramenta de corteAula 5   usinagem - material para ferramenta de corte
Aula 5 usinagem - material para ferramenta de corte
IFMG

Exercício proposto furadeira de bancada
Exercício proposto furadeira de bancadaExercício proposto furadeira de bancada
Exercício proposto furadeira de bancada
Jose Henrique Figueiredo Silva

Elementos de maquinas apostila Senai
Elementos de maquinas apostila SenaiElementos de maquinas apostila Senai
Elementos de maquinas apostila Senai
sheylaladeiracosta

Desenho mecânico - componentes mecânicos
Desenho mecânico - componentes mecânicosDesenho mecânico - componentes mecânicos
Desenho mecânico - componentes mecânicos
dimitrinc

Tabela de densidade dos materiais
Tabela de densidade dos materiaisTabela de densidade dos materiais
Tabela de densidade dos materiais
Oscar Eustáchio


Mais procurados (20)

2 correntes 2015-1
2 correntes 2015-12 correntes 2015-1
2 correntes 2015-1

Apostila elementos de_maquinas
Apostila elementos de_maquinasApostila elementos de_maquinas
Apostila elementos de_maquinas

Nbr 8400 calculo de equipamento para levantamento e movimentacao de cargas
Nbr 8400   calculo de equipamento para levantamento e movimentacao de cargasNbr 8400   calculo de equipamento para levantamento e movimentacao de cargas
Nbr 8400 calculo de equipamento para levantamento e movimentacao de cargas

Alinhamento
AlinhamentoAlinhamento
Alinhamento

Alinhamento de eixos
Alinhamento de eixosAlinhamento de eixos
Alinhamento de eixos

Frm mancais e rolamentos
Frm   mancais e rolamentosFrm   mancais e rolamentos
Frm mancais e rolamentos

Aula 06 parafusos i
Aula 06   parafusos iAula 06   parafusos i
Aula 06 parafusos i

Elementos de Apoio
Elementos de ApoioElementos de Apoio
Elementos de Apoio

Cnc apostila de programação
Cnc   apostila de programaçãoCnc   apostila de programação
Cnc apostila de programação

Tabela roscas
Tabela roscasTabela roscas
Tabela roscas

Artigo cremalheira revista augusto guzzo
Artigo cremalheira   revista augusto guzzoArtigo cremalheira   revista augusto guzzo
Artigo cremalheira revista augusto guzzo

1 lista de exercícios
1 lista de exercícios1 lista de exercícios
1 lista de exercícios

Lista de exercicios elementos de máquinas
Lista de exercicios elementos de máquinasLista de exercicios elementos de máquinas
Lista de exercicios elementos de máquinas

Caderno de tarefas Torneiro Mecânico
Caderno de tarefas Torneiro MecânicoCaderno de tarefas Torneiro Mecânico
Caderno de tarefas Torneiro Mecânico

Aula 09 cálculos de roscas
Aula 09   cálculos de roscasAula 09   cálculos de roscas
Aula 09 cálculos de roscas

Aula 5 usinagem - material para ferramenta de corte
Aula 5   usinagem - material para ferramenta de corteAula 5   usinagem - material para ferramenta de corte
Aula 5 usinagem - material para ferramenta de corte

Exercício proposto furadeira de bancada
Exercício proposto furadeira de bancadaExercício proposto furadeira de bancada
Exercício proposto furadeira de bancada

Elementos de maquinas apostila Senai
Elementos de maquinas apostila SenaiElementos de maquinas apostila Senai
Elementos de maquinas apostila Senai

Desenho mecânico - componentes mecânicos
Desenho mecânico - componentes mecânicosDesenho mecânico - componentes mecânicos
Desenho mecânico - componentes mecânicos

Tabela de densidade dos materiais
Tabela de densidade dos materiaisTabela de densidade dos materiais
Tabela de densidade dos materiais


Destaque

Elaboracion de presupuesto en s10 03
Elaboracion de presupuesto en s10 03Elaboracion de presupuesto en s10 03
Elaboracion de presupuesto en s10 03
Walter Fuentes Cavides

Taller S10 Costos y Presupuestos - Parte 1
Taller S10 Costos y Presupuestos - Parte 1Taller S10 Costos y Presupuestos - Parte 1
Taller S10 Costos y Presupuestos - Parte 1
Alex Arribasplata

Elaboracion de presupuesto en s10 01
Elaboracion de presupuesto en s10 01Elaboracion de presupuesto en s10 01
Elaboracion de presupuesto en s10 01
Walter Fuentes Cavides

Lista de exercícios
Lista de exercíciosLista de exercícios
Lista de exercícios
olivema91

Elementos de máquinas sarkis melconian
Elementos de máquinas   sarkis melconianElementos de máquinas   sarkis melconian
Elementos de máquinas sarkis melconian
Alex Fabiano Bueno

Formulario hidrostatica
Formulario hidrostaticaFormulario hidrostatica
Formulario hidrostatica
Cynthia Nadiezdha

Ejercicios de presión
Ejercicios de presiónEjercicios de presión
Ejercicios de presión
Mario A. Rodriguez Flores

Formulas de Física
Formulas de Física Formulas de Física
Formulas de Física
FabsVitti

Formulas2
Formulas2Formulas2
Formulas2
Andreza Engler

Formulas de física
Formulas de físicaFormulas de física
Formulas de física
jeduca62

Formulario fisica
Formulario fisicaFormulario fisica
Formulario fisica
javier11074

Exercicios resolvidos
Exercicios resolvidosExercicios resolvidos
Exercicios resolvidos
Jennifer Luiene Machado

Ejercicios resueltos blog definitivo
Ejercicios  resueltos  blog definitivoEjercicios  resueltos  blog definitivo
Ejercicios resueltos blog definitivo
Yanina Soledad Perez

Problemas resueltos fluidos
Problemas resueltos fluidosProblemas resueltos fluidos
Problemas resueltos fluidos
edeive

Ejercicios resueltos dinamica de fluidos
Ejercicios resueltos dinamica de fluidosEjercicios resueltos dinamica de fluidos
Ejercicios resueltos dinamica de fluidos
Roly Pariona Silva

Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )
Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )
Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )
Diego F. Valarezo C.

Mecanica de-fluidos-ejercicios
Mecanica de-fluidos-ejerciciosMecanica de-fluidos-ejercicios
Mecanica de-fluidos-ejercicios
briam mallqui

132 formulas de fisica rc
132 formulas de fisica rc132 formulas de fisica rc
132 formulas de fisica rc
Robson7575

Texto de ejerciciosresueltos de hidraulica 1 nelame
Texto de ejerciciosresueltos de hidraulica 1 nelameTexto de ejerciciosresueltos de hidraulica 1 nelame
Texto de ejerciciosresueltos de hidraulica 1 nelame
erslide71


Destaque (19)

Elaboracion de presupuesto en s10 03
Elaboracion de presupuesto en s10 03Elaboracion de presupuesto en s10 03
Elaboracion de presupuesto en s10 03

Taller S10 Costos y Presupuestos - Parte 1
Taller S10 Costos y Presupuestos - Parte 1Taller S10 Costos y Presupuestos - Parte 1
Taller S10 Costos y Presupuestos - Parte 1

Elaboracion de presupuesto en s10 01
Elaboracion de presupuesto en s10 01Elaboracion de presupuesto en s10 01
Elaboracion de presupuesto en s10 01

Lista de exercícios
Lista de exercíciosLista de exercícios
Lista de exercícios

Elementos de máquinas sarkis melconian
Elementos de máquinas   sarkis melconianElementos de máquinas   sarkis melconian
Elementos de máquinas sarkis melconian

Formulario hidrostatica
Formulario hidrostaticaFormulario hidrostatica
Formulario hidrostatica

Ejercicios de presión
Ejercicios de presiónEjercicios de presión
Ejercicios de presión

Formulas de Física
Formulas de Física Formulas de Física
Formulas de Física

Formulas2
Formulas2Formulas2
Formulas2

Formulas de física
Formulas de físicaFormulas de física
Formulas de física

Formulario fisica
Formulario fisicaFormulario fisica
Formulario fisica

Exercicios resolvidos
Exercicios resolvidosExercicios resolvidos
Exercicios resolvidos

Ejercicios resueltos blog definitivo
Ejercicios  resueltos  blog definitivoEjercicios  resueltos  blog definitivo
Ejercicios resueltos blog definitivo

Problemas resueltos fluidos
Problemas resueltos fluidosProblemas resueltos fluidos
Problemas resueltos fluidos

Ejercicios resueltos dinamica de fluidos
Ejercicios resueltos dinamica de fluidosEjercicios resueltos dinamica de fluidos
Ejercicios resueltos dinamica de fluidos

Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )
Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )
Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )

Mecanica de-fluidos-ejercicios
Mecanica de-fluidos-ejerciciosMecanica de-fluidos-ejercicios
Mecanica de-fluidos-ejercicios

132 formulas de fisica rc
132 formulas de fisica rc132 formulas de fisica rc
132 formulas de fisica rc

Texto de ejerciciosresueltos de hidraulica 1 nelame
Texto de ejerciciosresueltos de hidraulica 1 nelameTexto de ejerciciosresueltos de hidraulica 1 nelame
Texto de ejerciciosresueltos de hidraulica 1 nelame


Semelhante a Elementos de-maquinas - prof moro - ifsc

ELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL
ELEMETOS DE MÁQUINA PARA INDUSTRIA GERALELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL
ELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL
JairGaldino4

Trabalho processos de fabricação
Trabalho processos de fabricaçãoTrabalho processos de fabricação
Trabalho processos de fabricação
Paulo Seabra

Rebites
RebitesRebites
Rebites
huanderlei

Estampagem
EstampagemEstampagem
Estampagem
Davidson Fernando

Rebites
RebitesRebites
Mecânica básica elementos de maquinas
Mecânica básica elementos de maquinasMecânica básica elementos de maquinas
Mecânica básica elementos de maquinas
Rerisson Cristiano R Rodrigues

Conformação mecânica
Conformação mecânicaConformação mecânica
Conformação mecânica
Vitor Paese

Elementos de máquinas
Elementos de máquinasElementos de máquinas
Elementos de máquinas
Gabriel Sana

ELEMENTOS DE MAQUINAS REBITES
ELEMENTOS DE MAQUINAS REBITESELEMENTOS DE MAQUINAS REBITES
ELEMENTOS DE MAQUINAS REBITES
ordenaelbass

Eletricidade
EletricidadeEletricidade
Eletricidade
CarolinaNunes98

Apostila soldagem 1
Apostila soldagem 1Apostila soldagem 1
Apostila soldagem 1
tchuba

Apostila elementos de_maquinas
Apostila elementos de_maquinasApostila elementos de_maquinas
Apostila elementos de_maquinas
IvanSousa29

Estampagem
EstampagemEstampagem
Estampagem
Arturr_08

Tipos de solda e analises de tensao
Tipos de solda e analises de tensaoTipos de solda e analises de tensao
Tipos de solda e analises de tensao
Anna Karoline Maciel

Processo de Conformacao - Estampagem
Processo de Conformacao - EstampagemProcesso de Conformacao - Estampagem
Processo de Conformacao - Estampagem
Estampagem

Elementos de m+íquina curso completo
Elementos de m+íquina   curso completoElementos de m+íquina   curso completo
Elementos de m+íquina curso completo
Jacs Engenharia

Tecnologia Mecânica - Extrusão - Grupo 4 - ETEC "Aristóteles Ferreira"
Tecnologia Mecânica - Extrusão - Grupo 4 - ETEC "Aristóteles Ferreira"Tecnologia Mecânica - Extrusão - Grupo 4 - ETEC "Aristóteles Ferreira"
Tecnologia Mecânica - Extrusão - Grupo 4 - ETEC "Aristóteles Ferreira"
Arthur Lyra

Apostila elem.maq
Apostila elem.maqApostila elem.maq
Apostila elem.maq
DIEGO16384

Redutor parafuso sem fim
Redutor parafuso sem fimRedutor parafuso sem fim
Redutor parafuso sem fim
Fa_Cris

Redutor parafuso sem fim
Redutor parafuso sem fimRedutor parafuso sem fim
Redutor parafuso sem fim
Fa_Cris


Semelhante a Elementos de-maquinas - prof moro - ifsc (20)

ELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL
ELEMETOS DE MÁQUINA PARA INDUSTRIA GERALELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL
ELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL

Trabalho processos de fabricação
Trabalho processos de fabricaçãoTrabalho processos de fabricação
Trabalho processos de fabricação

Rebites
RebitesRebites
Rebites

Estampagem
EstampagemEstampagem
Estampagem

Rebites
RebitesRebites
Rebites

Mecânica básica elementos de maquinas
Mecânica básica elementos de maquinasMecânica básica elementos de maquinas
Mecânica básica elementos de maquinas

Conformação mecânica
Conformação mecânicaConformação mecânica
Conformação mecânica

Elementos de máquinas
Elementos de máquinasElementos de máquinas
Elementos de máquinas

ELEMENTOS DE MAQUINAS REBITES
ELEMENTOS DE MAQUINAS REBITESELEMENTOS DE MAQUINAS REBITES
ELEMENTOS DE MAQUINAS REBITES

Eletricidade
EletricidadeEletricidade
Eletricidade

Apostila soldagem 1
Apostila soldagem 1Apostila soldagem 1
Apostila soldagem 1

Apostila elementos de_maquinas
Apostila elementos de_maquinasApostila elementos de_maquinas
Apostila elementos de_maquinas

Estampagem
EstampagemEstampagem
Estampagem

Tipos de solda e analises de tensao
Tipos de solda e analises de tensaoTipos de solda e analises de tensao
Tipos de solda e analises de tensao

Processo de Conformacao - Estampagem
Processo de Conformacao - EstampagemProcesso de Conformacao - Estampagem
Processo de Conformacao - Estampagem

Elementos de m+íquina curso completo
Elementos de m+íquina   curso completoElementos de m+íquina   curso completo
Elementos de m+íquina curso completo

Tecnologia Mecânica - Extrusão - Grupo 4 - ETEC "Aristóteles Ferreira"
Tecnologia Mecânica - Extrusão - Grupo 4 - ETEC "Aristóteles Ferreira"Tecnologia Mecânica - Extrusão - Grupo 4 - ETEC "Aristóteles Ferreira"
Tecnologia Mecânica - Extrusão - Grupo 4 - ETEC "Aristóteles Ferreira"

Apostila elem.maq
Apostila elem.maqApostila elem.maq
Apostila elem.maq

Redutor parafuso sem fim
Redutor parafuso sem fimRedutor parafuso sem fim
Redutor parafuso sem fim

Redutor parafuso sem fim
Redutor parafuso sem fimRedutor parafuso sem fim
Redutor parafuso sem fim


Mais de Tiago Gomes

Bomba (1)
Bomba (1)Bomba (1)
Bomba (1)
Tiago Gomes

Mecanismos desgaste-erosao-abrasao-corrosao (1)
Mecanismos desgaste-erosao-abrasao-corrosao (1)Mecanismos desgaste-erosao-abrasao-corrosao (1)
Mecanismos desgaste-erosao-abrasao-corrosao (1)
Tiago Gomes

Norma astm d2270 apenas a tabela
Norma astm d2270 apenas a tabelaNorma astm d2270 apenas a tabela
Norma astm d2270 apenas a tabela
Tiago Gomes

Met quantitativa
Met quantitativa Met quantitativa
Met quantitativa
Tiago Gomes

Estudo de caso de moinho
Estudo de caso de moinhoEstudo de caso de moinho
Estudo de caso de moinho
Tiago Gomes

Automação na caracterizacao granulométrica
Automação na caracterizacao granulométricaAutomação na caracterizacao granulométrica
Automação na caracterizacao granulométrica
Tiago Gomes

Apostila dt cad 2012
Apostila dt cad 2012Apostila dt cad 2012
Apostila dt cad 2012
Tiago Gomes

Capitulo 8 flexão (2)
Capitulo 8   flexão (2)Capitulo 8   flexão (2)
Capitulo 8 flexão (2)
Tiago Gomes

Processos de soldagem 3
Processos de soldagem 3Processos de soldagem 3
Processos de soldagem 3
Tiago Gomes

Apostila end
Apostila endApostila end
Apostila end
Tiago Gomes

Capacidade de britador
Capacidade de britadorCapacidade de britador
Capacidade de britador
Tiago Gomes

Perspectiva isometrica
Perspectiva isometricaPerspectiva isometrica
Perspectiva isometrica
Tiago Gomes

Desenho arquitetônico cortes
Desenho arquitetônico cortesDesenho arquitetônico cortes
Desenho arquitetônico cortes
Tiago Gomes

Apresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnicoApresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnico
Tiago Gomes

Apresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnicoApresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnico
Tiago Gomes

Apresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnicoApresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnico
Tiago Gomes

S.bugat 2001 dbnrrfnthmm dfnrtfn
S.bugat 2001 dbnrrfnthmm dfnrtfnS.bugat 2001 dbnrrfnthmm dfnrtfn
S.bugat 2001 dbnrrfnthmm dfnrtfn
Tiago Gomes

duplex artigo
duplex artigoduplex artigo
duplex artigo
Tiago Gomes


Mais de Tiago Gomes (18)

Bomba (1)
Bomba (1)Bomba (1)
Bomba (1)

Mecanismos desgaste-erosao-abrasao-corrosao (1)
Mecanismos desgaste-erosao-abrasao-corrosao (1)Mecanismos desgaste-erosao-abrasao-corrosao (1)
Mecanismos desgaste-erosao-abrasao-corrosao (1)

Norma astm d2270 apenas a tabela
Norma astm d2270 apenas a tabelaNorma astm d2270 apenas a tabela
Norma astm d2270 apenas a tabela

Met quantitativa
Met quantitativa Met quantitativa
Met quantitativa

Estudo de caso de moinho
Estudo de caso de moinhoEstudo de caso de moinho
Estudo de caso de moinho

Automação na caracterizacao granulométrica
Automação na caracterizacao granulométricaAutomação na caracterizacao granulométrica
Automação na caracterizacao granulométrica

Apostila dt cad 2012
Apostila dt cad 2012Apostila dt cad 2012
Apostila dt cad 2012

Capitulo 8 flexão (2)
Capitulo 8   flexão (2)Capitulo 8   flexão (2)
Capitulo 8 flexão (2)

Processos de soldagem 3
Processos de soldagem 3Processos de soldagem 3
Processos de soldagem 3

Apostila end
Apostila endApostila end
Apostila end

Capacidade de britador
Capacidade de britadorCapacidade de britador
Capacidade de britador

Perspectiva isometrica
Perspectiva isometricaPerspectiva isometrica
Perspectiva isometrica

Desenho arquitetônico cortes
Desenho arquitetônico cortesDesenho arquitetônico cortes
Desenho arquitetônico cortes

Apresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnicoApresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnico

Apresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnicoApresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnico

Apresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnicoApresentação normas abnt desenho técnico
Apresentação normas abnt desenho técnico

S.bugat 2001 dbnrrfnthmm dfnrtfn
S.bugat 2001 dbnrrfnthmm dfnrtfnS.bugat 2001 dbnrrfnthmm dfnrtfn
S.bugat 2001 dbnrrfnthmm dfnrtfn

duplex artigo
duplex artigoduplex artigo
duplex artigo


Último

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
MaxwellBentodeOlivei1

Segurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SSTSegurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SST
ClaudioArez

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
bentosst

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf
RodrigoQuintilianode1

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos
Sandro Marques Solidario

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
Consultoria Acadêmica

Elementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.pptElementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.ppt
Wagner Moraes

Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
pereiramarcossantos0

Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123
GabrielGarcia356832

Incêndios em correia transportadora.pptx
Incêndios em correia transportadora.pptxIncêndios em correia transportadora.pptx
Incêndios em correia transportadora.pptx
RafaelDantas32562

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
Consultoria Acadêmica

ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdfÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
RoemirPeres

Aula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de SementesAula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de Sementes
WeltonAgostinhoDias1


Último (13)

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf

Segurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SSTSegurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SST

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...

Elementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.pptElementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.ppt

Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...

Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123

Incêndios em correia transportadora.pptx
Incêndios em correia transportadora.pptxIncêndios em correia transportadora.pptx
Incêndios em correia transportadora.pptx

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...

ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdfÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf

Aula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de SementesAula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de Sementes


Elementos de-maquinas - prof moro - ifsc

  • 1. CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE SANTA CATARINA GERÊNCIA EDUCACIONAL DE METAL MECÂNICA CURSO TÉCNICO DE MECÂNICA PARTE II - Características dos Elementos Prof. Eng. Mec. Norberto Moro Téc. Mec. André Paegle Auras FLORIANÓPOLIS - 2006
  • 2. 2 Sumário 1. ELEMENTOS DE FIXAÇÃO.............................................................................4 1.1 Rebites........................................................................................................5 1.2 Pinos ...........................................................................................................8 1.3 Cavilha ........................................................................................................8 1.4 Contrapino ou cupilha.................................................................................9 1.5 Parafusos..................................................................................................10 1.6 Porcas.......................................................................................................15 1.7 Arruelas.....................................................................................................15 1.8 Anéis elásticos ..........................................................................................17 1.9 Chavetas...................................................................................................19 2. ELEMENTOS ELÁSTICOS ............................................................................22 2.1 Molas Helicoidais......................................................................................22 2.2 Molas Planas ............................................................................................24 3. ELEMENTOS DE APOIO...............................................................................26 3.1 Guias.........................................................................................................26 3.2 Mancais.....................................................................................................28 3.2.1 Buchas................................................................................................29 3.2.2 Rolamentos ........................................................................................31 4. ELEMENTOS DE TRANSMISSÃO................................................................37 4.1 Polia e Correia ..........................................................................................37 4.2 Correntes ..................................................................................................39 4.3 Cabos de Aço ...........................................................................................41 4.4 Acoplamento .............................................................................................43 4.5 Roscas ......................................................................................................47 4.6 Engrenagens.............................................................................................52 Tabelas ...............................................................................................................56 Bibliografia..........................................................................................................65
  • 3. 3 Apresentação Esta segunda parte da apostila de Elementos de Máquinas irá tratar a respeito dos Elementos de Máquinas propriamente ditos, buscando ensinar os diversos tipos de elementos bem como suas variadas aplicações. Esta segunda apostila utilizou muitos conceitos e figuras retiradas da apostila de Elementos de Máquinas, Volume I e II, do curso Técnico em Mecânica do Telecurso 2000 (disponível em www.bibvirt.futuro.usp.br). As demais bibliografias encontram-se no fim da apostila. Apresentamo-na com o intuito de permanecê-la em constante desenvolvimento, através das críticas e sugestões advindas dos que a ela terão acesso. O seu auxilio beneficiará a muitos outros alunos que ainda aprenderão com esta apostila. O professor certamente está disposto a este tipo de ajuda. Enfim, esperamos que este trabalho auxilie, da forma mais completa possível, na formação de novos profissionais, técnicos que saibam manejar a prática com a mais excelente teoria.
  • 4. 4 1. ELEMENTOS DE FIXAÇÃO Na mecânica é muito comum a necessidade de unir peças como chapas, perfis e barras. Qualquer construção, por mais simples que seja, exige união de peças entre si. Para tanto, exige-se elementos próprios que proporcione a união, os quais denominaremos aqui de elementos de fixação1 . Os elementos de fixação mais usados são: rebites, pinos, cavilhas, parafusos, porcas, arruelas, anéis elásticos e chavetas. Para projetar um conjunto mecânico é preciso escolher o elemento de fixação adequado ao tipo de peças que irão ser unidas ou fixadas. Elementos de fixação fracos e mal planejados poderá inutilizar toda a máquina. O bom planejamento evitará também concentração de tensão nas peças fixadas. Essas tensões causam rupturas nas peças por fadiga2 do material. A união pode ser de duas maneiras: Móvel Os elementos de fixação podem ser colocados ou retirados do conjunto sem causar qualquer dano às peças que foram unidas. Por exemplo: uniões com parafusos, porcas e arruelas. Permanente Os elementos de fixação não podem ser retirados sem que fiquem inutilizados. Por exemplo: uniões feitas com rebites. 1 Obs.: Deve-se considerar que é possível outro tipo de união de peças numa máquina: a solda. Entretanto, ela não é considerada um elemento de máquina. 2 Fadiga: É causado por esforços constantes que provocam queda na resistência do material.
  • 5. 5 1.1 Rebites O que é: O rebite possui corpo cilíndrico e cabeça, sendo fabricado em aço (comum, inox, etc), alumínio, cobre ou latão. É usado para fixação permanente de duas ou mais peças. Emprego: Em geral, seu emprego está em situações onde não é possível usar solda por um ou mais motivos: tipo de material, não admissão de tensões provenientes da solda, facilidade do processo de fabricação, etc. Na indústria aplica-se principalmente em: estruturas metálicas, reservatórios, caldeiras, máquinas, navios, aviões, veículos de transporte e treliças. Tipos: Os tipos de pino são divididos pelo formato da cabeça. Pelos desenhos dos pinos abaixo, podemos perceber que há uma relação padronizada entre diâmetro (d) do corpo e da cabeça. Veja tabela abaixo: Imagem Tipo de Cabeça Aplicação Redonda larga Redonda estreita Bastante utilizado pela grande resistência oferecida. Escareada chata larga Escareada chata estreita Uniões que não admitem saliências Escareada com calota Panela Uniões que admitem pequenas saliências Cilíndrica Chapas com espessura máx. de 7 mm Especificações: Para o uso de rebites, deve-se saber quatro especificações: material, tipo de cabeça, diâmetro do corpo e comprimento útil (é o comprimento do corpo - L, menos a sobra necessária - Z, que é o comprimento restante necessário para formar a outra cabeça do rebite. Ver figura abaixo:
  • 6. 6 Rebitagem: é o processo de união de peças usando rebite. Ver figura abaixo: Pode ser manual, com pancadas de martelo (uso em pequena escala), ou automático, com auxílio de martelo pneumático ou rebitadeiras pneumáticas ou hidráulicas. O processo ainda pode ser a quente ou a frio. Na rebitagem a quente, o rebite é antes aquecido em forno ou em chama até atingir cor vermelho-brilhante, sendo usado em rebites de aço com diâmetro maior que 6,35 mm, obtendo melhor preenchimento do espaço e menor aplicação de força. Rebite de repuxo: É um rebite especial, mas amplamente utilizado em chapas que não sofrerão grandes esforços. Este rebite é furado, pelo qual passa um contra-rebite. Para a rebitagem utiliza-se um equipamento simples que puxa o contra-rebite formando a 2ª cabeça do rebite. (1) O rebite é colocado no furo das peças; (2) A rebitadeira puxa o contra-rebite enquanto segura a cabeça do rebite contra a peça; (3) a cabeça do contra- rebite forma a cabeça do rebite; (4) a cabeça do contra-rebite quebra-se e o corpo abandona o rebite.
  • 7. 7 Cálculos: O cálculo de distribuição dos rebites deve levar em conta a finalidade da rebitagem, o esforço que as chapas sofrerão, o tipo de junta necessário e a dimensão das chapas, entre outros dados do projeto. Dicas práticas: - A distância mínima entre centros dos rebites deverá ser de 3 vezes o diâmetro do rebite; - Da lateral da chapa até o centro do primeiro furo, a distância deverá ter 2 vezes o diâmetro do rebite (válido na direção da força); - Da lateral da chapa até o centro do primeiro furo, no sentido transversal da força, a distância deverá ter 1,5 vezes o diâmetro do rebite; - O diâmetro do rebite deve ser de 1,5 vezes a espessura da chapa de menor espessura; - O diâmetro do furo deve ser de 1,06 vezes o diâmetro do corpo do rebite. Defeitos: Furos fora do eixo fazem o rebite preencher todo espaço, diminuindo sua resistência. Chapas mal encostadas engordam o rebite no vão entre chapas, afetando sua resistência. Diâmetro do furo maior do que o do rebite provoca eixo inclinado no corpo, que reduz a pressão de aperto. O aquecimento excessivo do rebite provoca folga, ocorrendo deslizamento de chapa. A rebitagem descentralizada produz uma das cabeças fora do eixo, diminuindo a força de aperto. A falta de material para formar a 2ª cabeça do rebite se dá pela escolha errada do comprimento do rebite. Para sanar os defeitos deve-se retirar uma das cabeças do rebite com talhadeira, esmirilhadeira ou furadeira, para depois extrair o rebite.
  • 8. 8 1.2 Pinos O que é: Pinos são elementos cilíndricos/cônicos geralmente de aço e que une peças articuladas. Emprego: Nesse tipo de união as peças formam uma junção móvel, permitindo conjuntos que se articulam entre si. Na indústria aplica-se principalmente em: braços articulados (guindastes, etc), portas, entre outros. Tipos: Ver tabela abaixo. Pino cônico – ação de centragem. Pino cônico – a ação de retirada do pino de furos cegos é facilitada por haste roscada (aperto de porca retira a haste). Pino cilíndrico – utilizado para forças cortantes, requer furo com tolerâncias rigorosas. Pino elástico – apresenta elevada resistência, podendo ser assentado em furos com variação de diâmetro. 1.3 Cavilha O que é: é uma peça cilíndrica, fabricada em aço, cuja superfície externa recebe três entalhes que formam ressaltos. A forma e o comprimento dos entalhes determinam os tipos de cavilha. Sua fixação é feita diretamente no furo aberto por broca, dispensando-se o acabamento e a precisao do furo alargado.
  • 9. 9 Emprego: A cavilha une peças que não são articuladas entre si. 1.4 Contrapino ou cupilha O que é: O contrapino ou cupilha é uma haste ou arame com forma semelhante à de um meio- cilindro, dobrado de modo a fazer uma cabeça circular e tem duas pernas desiguais. Emprego: Introduz-se o contrapino ou cupilha num furo na extremidade de um pino ou parafuso com porca castelo. As pernas do contrapino são viradas para trás e, assim, impedem a saída do pino ou da porca durante vibrações das peças fixadas.
  • 10. 10 1.5 Parafusos O que é: O parafuso é um elemento de ligação formada por um corpo cilíndrico, sendo cabeça (há parafusos sem) e rosca (há alguns com parte da haste sem rosca). Emprego: É empregado para fixação de peças variadas, de forma não permanente e que podem ser facilmente montadas e desmontadas. Classificação: Existem quatro grandes grupos de parafusos - passantes, não passantes, de pressão e prisioneiros. Passante: atravessam as peças e são fixos com porcas. Não passante: a fixação da rosca é feita numa das peças, sem a necessidade de porca. Pressão: a pressão é exercida pelas pontas dos parafusos contra a peça a ser fixada.
  • 11. 11 Prisioneiros: são parafusos sem cabeça roscados em ambas pontas, para peças que exigem montagem e desmontagem freqüentes. Tipos: Ver tabela abaixo. Aplicações: Cabeça sextavada: usado com ou sem rosca, é aplicado para uniões que necessitam forte aperto (com chave de boca). Sextavado interno (Allen): é utilizado em uniões que necessitam forte aperto em locais com pouco espaço para manuseio de ferramentas. Sem cabeça e fenda/sextavado interno: é utilizado para travar elementos de máquinas não deixando saliências externas.
  • 12. 12 Cabeça escareada chata com fenda: é usado em montagens que não sofrem grandes esforços e cuja cabeça não pode exceder a superfície. Cabeça redonda com fenda: usado em montagens que não sofrem grandes esforços, proporcionando bom acabamento superficial. Cabeça cilíndrica com fenda: usado na fixação de elementos nos quais existe a possibilidade de se fazer um encaixe profundo para a cabeça do parafuso e bom acabamento superficial. Cabeça escareada boleada com fenda: usado na fixação de elementos com pouca espessura ficando a cabeça embutida. Rosca soberba (vários tipos de cabeça): usado em madeira e em peças de alvenaria (junto com buchas plásticas). Cálculos de união: Para união de peças com parafuso, deve-se considerar quatro fatores - profundidade do furo broqueado, profundidade do furo roscado, comprimento útil de penetração do parafuso e diâmetro do furo passante. Ø - diâmetro do furo broqueado B - profundidade da parte roscada d - diâmetro da rosca C - comprimento de penetração A - profundidade do furo broqueado d1 diâmetro do furo passante Roscas: O tipo de rosca usada num parafuso irá determinar a sua aplicação. Veja os tipos na tabela abaixo.
  • 13. 13 Parafusos e porcas de fixação na união de peças (ex.: peças e máquinas em geral). Fusos que transmitem movimento suave e uniforme (ex.: máquinas operatrizes). Parafusos de grandes diâmetros sujeitos a grandes esforços (ex.: equipamentos ferroviários). Fusos que sofrem grandes esforços e choques (ex.: prensas e morsas). Fusos que exercem grandes esforços num só sentido (ex.: macacos de catraca). As roscas podem ter dois sentidos: à esquerda (quando o aperto se dá girando o parafuso à esquerda), ou à direita (quando o aperto se dá girando à direita). A grande maioria das roscas são à direita. Elas ainda podem ter de uma a quatro entradas (aplicado somente a fusos). Quando existem quatro entradas, o máximo de rotação do eixo para entrada da rosca é 90° (isto é, 360° dividido por 4). Nomenclatura das roscas: P = passo = ângulo do filete D = diâmetro do fundo da porca d = diâmetro externo f = fundo do filete D1 = diâmetro do furo da porca d1= diâmetro interno i = ângulo da hélice h1 = altura do filete da porca d2=diâmetro do flanco c = crista h = altura do filete do parafuso
  • 14. 14 Os três tipos de rosca triangulares mais comuns são a métrica, whitworth e americana. As mais usadas no Brasil são a métrica e a whitworth. Rosca métrica: É o padrão da norma ISO. Pode ser normal ou fina, sendo que a rosca métrica fina possui maior número de filetes e é usada em casos que é necessária melhor fixação devido a vibrações. Veja as fórmulas: Rosca whitworth: É o padrão inglês utilizado também nos EUA. Também possui rosca normal (BSW) e fina (BSF), sendo esta maior número de filetes por polegada. Veja fórmulas abaixo:
  • 15. 15 É comum a consulta a tabelas, que facilitam a obtenção de valores (veja tabela no final da apostila). 1.6 Porcas O que é: A porca é uma peça de forma prismática ou cilíndrica com furo roscado através do qual se encaixa o parafuso. É fabricado em metal ou plástico. Emprego: È usado em conjunto com o parafuso, para a fixação deste. Tipos: Veja tabela abaixo. Desenho Descrição Aplicação Porca borboleta. Porca recartilhada. Aperto manual (arco de serra). Porca cega. Para bom acabamento. Porca quadrada. Porca quadrada. Para fixações diversas. Porca castelo. Utilizado com cupilha para evitar que vibrações soltem-na. 1.7 Arruelas O que é: A arruela é um disco metálico com um furo no centro. O parafuso passa por esse furo. Emprego: A têm a função de distribuir igualmente a força de aperto entre a porca, o parafuso e as partes montadas.
  • 16. 16 Tipos: Veja tabela abaixo. Desenho Descrição Aplicação Arruela lisa. Distribui igualmente o aperto, sendo utilizado em apertos com pouca vibração. Arruela de pressão. Evita o afrouxamento do parafuso e da porca. Para conjuntos com grandes vibrações e esforços. Arruela dentada. Para conjuntos com grandes vibrações, mas pequenos esforços. Arruela serrilhada. Para conjuntos com grandes vibrações e esforços médios.
  • 17. 17 Arruela ondulada. Similar à anterior, mas usado sobre superfícies pintadas, evitando danificação do acabamento. Arruela de travamento com orelha. Dobra-se a orelha num canto vivo e uma aba num dos cantos do parafuso, evitando que este venha afrouxar. Arruela para perfilados. Compensa o ângulo de perfis, proporcionando maior área de contato com a porca. 1.8 Anéis elásticos O que é: O anel elástico, conhecido também como anel de trava, retenção ou segurança, é uma espécie de arruela incompleta, cuja abertura serve para que seja encaixada em um ressalto num eixo. Emprego: É usado para impedir o deslocamento axial de eixos, e também, para posicionar ou limitar o curso de uma peça que desliza sobre um eixo. Tipos: Veja tabela abaixo. Desenho Aplicação Para eixos com diâmetro entre 4 e 1000 mm.
  • 18. 18 Para furos com diâmetro entre 9,5 e 1000 mm. Para eixos com diâmetro entre 8 e 24 mm. Para eixos com diâmetro entre 4 e 390 mm fixando rolamento. Anéis de seção circular são usados para pequenos esforços axiais. Para facilitar a escolha, existem tabelas para consulta (ver tabela no fim da apostila).
  • 19. 19 1.9 Chavetas O que é: A chaveta tem geralmente perfil retangular ou semicircular, podendo ter faces paralelas ou inclinadas, em função da grandeza do esforço e do tipo de movimento que deve transmitir. Alguns autores classificam a chaveta como elementos de fixação e outros autores, como elementos de transmissão. Na verdade, a chaveta desempenha as duas funções. Emprego: A chaveta se interpõe nas cavidades de um eixo e uma peça, afim de fixar a peça ao eixo e vice-versa. É muito usado para fixação de engrenagens num eixo. Classificação: As chavetas se classificam em três tipos - de cunha, paralelas e de disco. A de cunha possui uma das faces inclinadas, para facilitar a união. Tais se dividem em longitudinais (colocadas na extensão do eixo para unir roldanas, rodas, volantes, etc) e transversais (união de peças que transmitem movimentos rotativos e retilíneos alternativos). A paralela não possui face inclinada, possuindo folga em sua face superior. A de disco (ou meia lua) é usada em eixos cônicos por se adaptar à conicidade e ter fácil montagem. Tipos: Ver tabela abaixo. Desenho Descrição Cunha longitudinal encaixada: é a forma mais simples do tipo cunha. O rasgo do eixo deve ser maior que o comprimento da chaveta. Cunha longitudinal meia-cana: possui base côncava com mesmo raio do eixo. O eixo não é rasgado, e a transmissão se dá por atrito. Quando a força é grande, o movimento não é transmitido.
  • 20. 20 Cunha longitudinal plana: similar à encaixada, não se abre rasgo no eixo, apenas um rebaixo plano. Cunha longitudinal embutida: possui os extremos arredondados e o rasgo do eixo possui a mesma dimensão da chaveta. Cunha longitudinal tangencial: é formada por um par de cunhas, sendo usado para fortes cargas com mudanças e golpes. Cunha transversal: para peças com movimentos rotativos e retilíneos alternativos. Paralelas: o ajuste é feito pelas laterais da chaveta, estando a face superior com folga. Disco (meia-lua): adapta-se à conicidade.
  • 21. 21 Tolerâncias: O ajuste da chaveta é feito em função das características do trabalho, sendo três tipos mais comuns.
  • 22. 22 2. ELEMENTOS ELÁSTICOS Os elementos elásticos, chamados de molas, são todos aqueles que, pelo formato ou instalação, proporciona movimentação dentro do campo de deformação elástica, ou seja, que se movimenta sem deformar-se permanentemente. As molas são usadas, principalmente, nos casos de armazenamento de energia (acionar mecanismos de relógios, de brinquedos, de retrocesso das válvulas de descarga e aparelhos de controle), amortecimento de choques (suspensão e pára-choques de veículos, em acoplamento de eixos, proteção de instrumentos sensíveis), distribuição de cargas (estofamentos de poltronas, colchões, estrados de camas, veículos), limitação de vazão (regulam a vazão de água em válvulas e registros e a vazão de gás em bujões ou outros recipientes), preservação de junções ou contatos (preservar peças articuladas, alavancas de contato, vedações, etc. que estejam em movimento ou sujeitas a desgastes). Os elementos elásticos podem ser classificados quanto à forma geométrica (helicoidais ou planas). Muitas indústrias de molas fabricam por encomenda molas especiais, projetadas de acordo com a necessidade de fixação, espaço, etc, ainda que permanecendo o princípio funcional. A seleção de uma mola depende das respectivas formas e solicitações mecânicas. 2.1 Molas Helicoidais Em geral são feitas de barra de aço, enrolada em forma de hélice cilíndrica ou cônica. A barra de aço pode ter seção de perfis variados. Em geral, a mola helicoidal é enrolada à direita, podendo ser também à esquerda. É classificada quanto à resistência a esforços (tração, compressão ou torção). Helicoidal cilíndrica de compressão Esta mola é muito usada em várias situações, como por exemplo, na absorvição de impactos em automóveis. H - comprimento De - diâmetro externo Di - diâmetro interno d - diâmetro da seção p - passo
  • 23. 23 Helicoidal cilíndrica de tração As características são similares à de compressão, havendo diferença apenas no comprimento: um útil (da mola) e um total (incluindo ganchos de fixação). Aplica-se em casos de necessidade de resistência à esforços de tração. Helicoidal de torção Este tipo de mola possui as seguintes características a mais: comprimento do braço de alavanca (r); e ângulo entre pontas (a).
  • 24. 24 Helicoidal cônica de compressão Molas cônicas podem ter seções variadas. Resistem a esforços de compressão e possuem aplicações para projetos específicos. 2.2 Molas Planas São confeccionadas de material plano ou em fita. Foram projetadas para receberem esforços em um só sentido. Simples Esse tipo de mola é empregado somente para algumas cargas. Em geral, essa mola é fixa numa extremidade e livre na outra. Quando sofre a ação de uma força, a mola é flexionada em direção oposta. Prato Em geral, as molas prato funcionam associadas entre si, empilhadas, formando colunas. O arranjo das molas nas colunas depende da necessidade que se tem em vista.
  • 25. 25 Feixe de molas O feixe de molas é feito de diversas peças planas de comprimento variável, moldadas de maneira que fiquem retas sob a ação de uma força. É empregado em pequenos espaços (altura), especialmente em veículos pesados (caminhões). Espiral A mola espiral tem a forma de espiral ou caracol. Em geral ela é feita de barra ou de lâmina com seção retangular. A mola espiral é enrolada de tal forma que todas as espiras ficam concêntricas e coplanares. Esse tipo de mola é muito usado em relógios e brinquedos.
  • 26. 26 3. ELEMENTOS DE APOIO São elementos que suportam (apóiam) outros elementos de máquinas. São constituídos por guias e mancais (buchas e rolamentos). 3.1 Guias Guia é um elemento de máquina que mantém uma trajetória rigorosa de determinadas peças. Um bom exemplo são portas corrediças que mantém uma trajetória através de guias. São geralmente fabricados em ferro fundido (pela dureza e auto lubrificação em função da alta taxa de Carbono), mas ainda assim devem ser lubrificadas, mantendo-se uma película lubrificante entre as partes deslizantes. Classificação As guias classificam-se em dois tipos: de deslizamento ou de rolamento. No primeiro caso, a peça pode passar por dentro da guia (segundo perfil da peça) ou apenas apoiá-la. Veja alguns exemplos de guias de deslizamento abaixo. Em máquinas, as guias são também chamadas de barramentos. Veja quadro a seguir com perfis e aplicações de guias em máquinas:
  • 27. 27 Réguas de Ajuste Ainda que bem lubrificadas, as guias em contato com as peças geram atrito e desgaste das mesmas. Para compensar o desgaste acentuado, são colocadas réguas de ajuste, que nada mais são do que calços para retirar folgas de guias.
  • 28. 28 Guias rolantes Estas guias não se movimentam por escorregamento, mas por rolagem, ou seja, possuem elementos rolantes (rolos, agulhas, esferas). Isso diminui muito o atrito, e consequentemente, diminui o desgaste. Atualmente são usadas em máquinas por comando numérico computadorizado (CNC). 3.2 Mancais Mancal é o elemento que suporta um eixo qualquer. Podem ser classificados como mancais de deslizamento (buchas) ou mancais de rolamento (rolamentos). O primeiro tipo é utilizado para máquinas pesadas ou equipamentos de baixa rotação, pois a baixa velocidade evita superaquecimento e desgaste pelo grande atrito. A vantagem desse elemento é o baixo custo. O segundo caso possui um custo mais elevado, mas é utilizado para velocidades de média a altíssimas, devido ao baixo atrito gerado pela rolagem dos elementos rolantes. A escolha entre um mancal e outro dependerá do custo x benefício que há entre um e outro. VANTAGENS DE CADA TIPO DE MANCAL Buchas Rolamentos - Menor sensibilidade a choques - Menor atrito e aquecimento - Menor custo de fabricação - Baixa exigência de lubrificação - Tolerâncias maiores - Pequeno aumento de folga em vida útil - Suporta cargas elevadas - Intercambialidade internacional
  • 29. 29 3.2.1 Buchas As buchas são elementos de máquinas de forma cilíndrica ou cônica que servem para apoiar eixos. Tais elementos foram criados a fim de evitar o atrito peça-peça e conseqüente desgaste entre as mesmas. Sendo constituída de material com baixo coeficiente de atrito (ligas metálicas como bronze ou materiais plásticos), causam menos desgaste, além de serem peças de menor custo quando comparadas às que suporta. Isto quer dizer que, é mais fácil trocar uma bucha de material barato que a cada tempo ter de trocar ou retificar um eixo. Nos casos em que o eixo desliza dentro da bucha, deve haver lubrificação. São classificadas em radiais (para esforços transversais), axiais (para esforços normais) ou mista. Buchas Radiais Essas buchas podem ter várias formas. As mais comuns são feitas de um corpo cilíndrico furado, sendo que o furo possibilita a entrada de lubrificantes. São usadas em peças para cargas pequenas e em lugares onde a manutenção seja fácil. Em alguns casos, essas buchas são cilíndricas na parte interior e cônicas na parte externa. Os extremos são roscados e têm três rasgos longitudinais, o que permite o reajuste das buchas nas peças.
  • 30. 30 Buchas Axiais Essa bucha é usada para suportar o esforço de um eixo em posição vertical. Mista (cônica) Esse tipo de bucha é usado para suportar um eixo do qual se exigem esforços radiais e axiais. Quase sempre essas buchas requerem um dispositivo de fixação e, por isso, são pouco empregadas. Buchas Guias As buchas também servem como guias para furação e alargamento, sendo chamadas, neste caso, de buchas-guia. Instaladas em placas porta buchas, proporcionam posição correta de usinagem. São elementos de precisão, sujeitas a desgaste por atrito. Por isso, elas são feitas em aço duro com baixa rugosidade superficial, às vezes retificada.
  • 31. 31 3.2.2 Rolamentos São elementos criados com a finalidade de diminuir ao máximo as perdas de energia causadas pelo atrito. São geralmente constituídos de dois anéis concêntricos, entre os quais são colocados elementos rolantes como esferas, roletes e agulhas. O anel externo é fixado num mancal externo, enquanto que o anel interno é fixo no eixo.
  • 32. 32 Em geral a normalização do rolamento é feito pelo diâmetro interno (diâmetro do eixo). E para cada diâmetro são definidas séries com base nas cargas a serem aplicadas (leves, médias ou pesadas). São classificados em: radiais, axiais ou mistos. Radiais: Impedem o deslocamento no sentido transversal do eixo. Axiais: Impedem o deslocamento no sentido axial do eixo. Mistos: Suportam tanto cargas axiais (num dado sentido) como transversais. TIPOS (conforme elementos rolantes): Esferas: Para rotações mais elevadas com cargas leves à médias (bicicletas, motores elétricos, automóveis, etc). Podem ser de uma ou duas carreiras de esferas (para cargas mais elevadas). Podem possuir placas de proteção/vedação, que não necessita de lubrificação. Pode ainda ter contato angular das esferas, para suportar certa carga axial (usado por exemplo em furadeiras). E pode ainda ser auto compensador, que pode suportar um pequeno deslocamento angular do eixo, como resultado da flexão do mesmo.
  • 33. 33 Contato angular Auto compensador Rolos: Cilindros, rolos cônicos ou barriletes para maior carga e menor velocidade (caminhões, etc). os rolos podem ter formato de barriletes, sendo utilizado como rolamento auto-compensador, suportando deslocamentos angulares em ambas direções. Podem possuir mais de uma carreira, sendo sua aplicação em máquinas pesadas e laminadores. No caso de utilização de rolos cônicos, a aplicação se dá para cargas radiais e axiais ao mesmo tempo.
  • 34. 34 Agulhas: Indicados para carga não constante e espaço radial limitado. Pode ser usado sem os dois anéis, já que está fixo em uma “gaiola”. Nomenclatura: Os números de identificação dos rolamentos são designações que expressam, o tipo do rolamento, as dimensões principais, a precisão dimensional e de giro, a folga interna e outras especificações, sendo constituídos pelo número básico e símbolos suplementares alfanuméricos. As dimensões principais dos rolamentos normalmente usados, em grande parte dos casos, são baseadas no plano geral das dimensões principais da norma ISO, os números de identificação destes rolamentos normais são regulamentados pela JIS B 1513 (Números de Identificação dos Rolamentos). No final da apostila há uma tabela com símbolos das séries de rolamentos (dimensões e tipos). Veja alguns exemplos de nomenclatura.
  • 35. 35 Defeitos: Os defeitos comuns ocorrem por: · desgaste; · fadiga; · falhas mecânicas. 1. Desgaste O desgaste pode ser causado por: · deficiência de lubrificação; · presença de partículas abrasivas; · oxidação (ferrugem); · desgaste por patinação (girar em falso); · desgaste por brinelamento. 2. Fadiga A origem da fadiga está no deslocamento da peça, ao girar em falso. A peça se descasca, principalmente nos casos de carga excessiva. Descascamento parcial revela fadiga por desalinhamento, ovalização ou por conificação do alojamento. 3. Falhas mecânicas O brinelamento é caracterizado por depressões correspondentes aos roletes ou esferas nas pistas do rolamento. Resulta de aplicação da pré-carga, sem girar o rolamento, ou da prensagem do rolamento com excesso de interferência. Goivagem é defeito semelhante ao anterior, mas provocado por partículas estranhas que ficam prensadas pelo rolete ou esfera nas pistas. Sulcamento é provocado pela batida de uma ferramenta qualquer sobre a pista rolante. Queima por corrente elétrica é geralmente provocada pela passagem da corrente elétrica durante a soldagem. As pequenas áreas queimadas evoluem rapidamente com o uso do rolamento e provocam o deslocamento da pista rolante. As rachaduras e fraturas resultam, geralmente, de aperto excessivo do anel ou cone sobre o eixo. Podem, também, aparecer como resultado do girar do anel sobre o eixo, acompanhado de sobrecarga. - O engripamento pode ocorrer devido a lubrificante muito espesso ou viscoso. Pode acontecer, também, por eliminação de folga nos roletes ou esferas por aperto excessivo.
  • 36. 36 Inspeção visual do estado de um rolamento: Suave Rolamento bom. Metálico uniforme Necessita lubrificação. Som Metálico não uniforme Deve-se trocar Temperatura Alta Falta ou excesso de lubrificante, sujeira, sobrecarga, fadiga, folga ou pressão. Observação Vazamento de lubrificante Trocar vedadores e lubrificante.
  • 37. 37 4. ELEMENTOS DE TRANSMISSÃO 4.1 Polia e Correia A correia é um elemento de máquina que transmite rotação entre eixos através de polias, que são peças cilíndricas movimentadas por rotação de eixos. Polias: As polias são classificadas de acordo com sua superfície de contato com a correia, sendo planas (reta ou abaulada) ou trapezoidais (em “V”). A escolha depende da aplicação, por exemplo, a polia reta conserva melhor a correia, enquanto a abaulada guia melhor a correia. Veja os tipos na tabela abaixo.
  • 38. 38 Correias: As correias mais utilizadas são as planas e a trapezoidal. São escolhidas correias trapezoidais no lugar de planas quando se quer: evitar deslizamento; utilizar polias bem próximas; eliminar ruídos e choques (típicos de correias planas). Para se eliminar totalmente o risco de deslizamento, utiliza-se correia dentada (caso do comando de válvulas nos automóveis). São construídos geralmente de materiais poliméricos, e no caso de polias trapezoidais, possuem revestimento de lona e cordonéis em seu interior, para aumentar a resistência à tração. Transmissão: É possível rotacionar as polias na mesma direção ou sentido inverso, dependendo da montagem da correia. É possível também transmitir movimento em eixos não paralelos, conforme o desenho abaixo. A relação de transmissão (i) não deve ser maior que 6 para correias planas e maior que 10 para correias trapezoidais. A relação de transmissão (i)
  • 39. 39 é calculada dividindo as freqüências (rotações por um período de tempo) ou os diâmetros das polias. Isso se deve ao fato de que as velocidades tangenciais das polias ser a mesma. sendo V = . ø . N e V1 = V2 , então . ø1 . N1 = . ø2. N2 e i = ø2 / ø1 = N1 / N2 Onde: V = velocidade tangencial das polias; i = relação de transmissão; ø1 = diâmetro da polia 1; ø2 = diâmetro da polia 2; N1 = rotação da polia 1; N2 = rotação da polia 2. 4.2 Correntes São elementos de transmissão, geralmente metálicos, constituídos de uma série de anéis ou elos. Existem vários tipos de corrente e cada tipo tem uma aplicação específica. Podem suportar mais carga do que as correias. A transmissão ocorre por meio do acoplamento dos elos da corrente com os dentes da engrenagem. A junção desses elementos gera uma pequena oscilação durante o movimento. Isso pode ser reduzido com uso de amortecedores especiais. Corrente de rolo: São constituídos de pinos e talas, sendo aqueles travados nestes com cupilhas ou pinos elásticos. Os rolos ficam sobre buchas. São utilizadas em casos em que é necessária a aplicação de grandes esforços para
  • 40. 40 baixa velocidade como, por exemplo, na movimentação de rolos para esteiras transportadoras. Corrente de buchas: Essa corrente não tem rolos. Por isso, os pinos e as buchas são feitos com diâmetros maiores, o que confere mais resistência a esse tipo de corrente do que à corrente de rolo. Entretanto, a corrente de bucha se desgasta mais rapidamente e provoca mais ruído. Corrente de elos: São constituídas de simples elos de aço. Sua utilização se dá para o transporte de grandes cargas e com baixa velocidade.
  • 41. 41 4.3 Cabos de Aço Os cabos são elementos que transmitem movimento e suportam grandes cargas (força de tração), deslocando-as nas posições horizontal, vertical ou inclinada. São muito empregados em equipamentos de transporte e na elevação de cargas, como em elevadores, escavadeiras e pontes rolantes. A fixação das extremidades se dá por meio de ganchos ou laços (formados pelo trançamento do próprio cabo). Os cabos são normatizados e possuem limites de cargas tabeladas pelos fabricantes. Estrutura: São fabricados com arame de aço trefilado a frio. Inicialmente, o arame é enrolado de modo a formar pernas. Depois as pernas são enroladas em espirais em torno de um elemento central, chamado núcleo ou alma. Veja desenho abaixo: Tipos de distribuição dos fios: Existem vários tipos, sendo os mais comuns os seguintes: - Distribuição normal: todos os fios possuem o mesmo diâmetro. - Distribuição seale: as camadas são alternadas em fios grossos e finos. - Distribuição filler: As pernas contêm fios de diâmetro pequeno que são utilizados como enchimento dos vãos dos fios grossos. - Distribuição warrington: Os fios das pernas têm diâmetros diferentes numa mesma camada.
  • 42. 42 Distribuição seale Distribuição filler Tipos de almas: Podem ser de vários materiais, dependendo da aplicação. - Fibra: é o mais utilizado para cargas não muito pesadas, podendo ser naturais (sisal ou rami) ou artificiais (polipropileno). - Algodão: é o mais utilizado em cabos de pequena dimensão. - Asbesto: utilizado em cabos especiais, sujeitos a altas temperaturas. - Aço: para grandes cargas. Tipos de torção: Desenho Descrição Vantagem Os fios de cada perna são torcidos no sentido oposto ao das pernas ao redor da alma. As torções podem ser à esquerda ou à direita. Esse tipo de torção confere mais estabilidade ao cabo. Os fios de cada perna são torcidos no mesmo sentido das pernas que ficam ao redor da alma. As torções podem ser à esquerda ou à direita. Esse tipo de torção aumenta a resistência ao atrito (abrasão) e dá mais flexibilidade.
  • 43. 43 4.4 Acoplamento É um conjunto mecânico que transmite movimento entre duas árvores ou eixos. Podem ser fixos (unem árvores como se fossem peça única), elásticos (suavizam movimentos bruscos e admitem desalinhamento paralelo e/ou angular) ou móveis (somente acoplam com movimentação através de acionamento). Fixo com flanges parafusadas: é próprio para a transmissão de grande potência em baixa velocidade. Fixo com luva de compressão ou de aperto: Esse tipo de luva facilita a manutenção de máquinas e equipamentos, com a vantagem de não interferir no posicionamento das árvores, podendo ser montado e removido sem problemas de alinhamento.
  • 44. 44 Fixo de discos ou pratos: Empregado na transmissão de grandes potências em casos especiais, como, por exemplo, nas árvores de turbinas. As superfícies de contato nesse tipo de acoplamento podem ser lisas ou dentadas. Elástico de pinos: Os elementos transmissores são pinos de aço com mangas de borracha. Elástico perflex: Os discos de acoplamento são unidos perifericamente por uma ligação de borracha apertada por anéis de pressão. Esse acoplamento permite o jogo longitudinal de eixos.
  • 45. 45 Elástico de garras: As garras, constituídas por tocos de borracha, encaixam- se nas aberturas do contradisco e transmitem o movimento de rotação. Elástico de fita de aço: Consiste de dois cubos providos de flanges ranhuradas, nos quais está montada uma grade elástica que liga os cubos. O conjunto está alojado em duas tampas providas de junta de encosto e de retentor elástico junto ao cubo. Todo o espaço entre os cabos e as tampas é preenchido com graxa. Apesar de esse acoplamento ser flexível, as árvores devem estar bem alinhadas no ato de sua instalação para que não provoquem vibrações excessivas em serviço.
  • 46. 46 Elástico de dentes arqueados: Os dentes possuem a forma ligeiramente curvada no sentido axial, o que permite até 3 graus de desalinhamento angular. O anel dentado (peça transmissora do movimento) possui duas carreiras de dentes que são separadas por uma saliência central. Elástico junta homocinética: Esse tipo de junta é usado para transmitir movimento entre árvores que precisam sofrer variação angular, durante sua atividade. Essa junta é constituída de esferas de aço que se alojam em calhas. Móveis de garras ou dentes: a rotação é transmitida por meio do encaixe das garras ou de dentes. Geralmente, esses acoplamentos são usados em aventais e caixas de engrenagens de máquinas-ferramenta convencionais.
  • 47. 47 4.5 Roscas São saliências de perfil constante, em forma de hélice (helicoidal). As roscas se movimentam de modo uniforme, externa ou internamente, ao redor de uma superfície cilíndrica ou cônica. As saliências são denominadas filetes. Existem roscas de transporte ou movimento que transformam o movimento giratório num movimento longitudinal. Essas roscas são usadas, normalmente, em tornos e prensas, principalmente quando são freqüentes as montagens e desmontagens. Roscas de perfil quadrado: Esse tipo de perfil é usado em equipamentos e máquinas que sofrem grandes esforços (ex.: prensas e morsas). Possibilita o uso de roscas múltiplas (até quatro entradas), que realiza avanço axial maior por volta completa.
  • 48. 48 Roscas de perfil trapezoidal: Resiste a grandes esforços e é empregada na construção de fusos e porcas, os quais transmitem movimento de forma mais suave e uniforme a alguns componentes de máquinas-ferramenta como, por exemplo, torno, plaina e fresadora. Roscas de perfil trapezoidal também são usadas em roscas-sem-fim e coroas (engrenagens helicoidais). Roscas de perfil misto: Esta rosca é muito utilizada na construção de conjuntos fuso e porca com esferas recirculantes. Os fusos de esferas são elementos de transmissão de alta eficiência, transformando movimento de rotação em movimento linear e vice-versa, por meio de transmissão por esferas. Por sua transferência de força e mínimo atrito, é utilizado em centros de usinagem por CNC (Comando Numérico Computadorizado).
  • 49. 49 Cálculos de roscas de perfil quadrado: Onde, p: Passo, distância do início de um filete ao outro, medido paralelamente ao eixo. de: diâmetro externo. di: diâmetro interno. dm: diâmetro médio, soma dos diâmetros externo e interno dividido por dois. a: avanço, deslocamento axial relativo a uma volta do fuso (será o passo vezes o número de entrada). Cálculo do Torque de Acionamento Onde, : coeficiente de atrito do parafuso; c : coeficiente de atrito do colar; dc : diâmetro do colar. Dimensionamento
  • 50. 50 Diâmetro Interno Altura da porca Onde, H: altura da porca. Verificação da Pressão Superficial Onde, P: pressão superficial; n: número de filetes [altura da porca (H) dividido pelo passo da rosca (p)]. Exemplo: Dimensionar parafuso e porca para uma prensa manual. Informações básicas: Força máxima a ser aplicada: 15 KN; Número de entradas da rosca: 1; Material da porca: Ferro Fundido Cinzento ( r 155 MPa); Material do parafuso: Aço ABNT 1020 ( e = 210 MPa); Coeficiente de segurança: 2. 1. Calcular a tensão admissível para o parafuso: adm = e / Sg = 210 / 2 = 105 MPa. 2. Calcular o diâmetro interno do parafuso pela fórmula da tração/compressão:
  • 51. 51 di = 13,5 mm 3. Designar um passo em função do diâmetro interno, que se dá através de consulta a tabela: Dimensões normalizadas para rosca trapezoidal – PROTEC: Para di = 13,5 mm, p = 4 mm. de = di + p = 17,5 mm dm = (di + de) / 2 = 15,5 mm a = 4 . 1 = 4 mm 4. Verificar qual é o coeficiente de atrito parafuso/rosca em função de seus materiais (deve-se consultar tabela): Coeficiente de atrito parafuso/rosca – PROTEC: = 0,18 5. Calcular o torque para o parafuso: T = 30963,42 N.mm 6. Verificar o diâmetro interno quando submetido à torção utilizando a fórmula da torção. Não esquecer de utilizar tensão de torção (tau admissível). A maior dimensão encontrada entre as fórmulas de tração e torção deve ser considerada: adm = 0,577 . adm = 0,577 . 105 = 60,58 MPa di = 13,73 mm 7. Calcular o número de filetes: n = 27,4 / 4 n = 6,85 8. Calcular a altura da porca: adm = r / Sg = 155 / 2 = 77,5 MPa.
  • 52. 52 H = 27,4 mm 9. Verificar a pressão superficial P = 22,5 MPa Como o valor máximo indicado para pressão superficial entre parafuso- porca em aço-ferro fundido é 100 MPa (conforme PROTEC), então o dimensionamento está correto. 4.6 Engrenagens São rodas com dentes padronizados que servem para transmitir movimento e força entre dois eixos. São usadas também para variar o número de rotações e o sentido da rotação de um eixo para o outro. Existem vários tipos de engrenagens, sendo as mais comuns descritas a seguir: Cilíndrica de dentes retos: É uma das mais conhecidas. Os dentes são paralelos entre si e paralelos ao eixo. São as engrenagens mais simples que existem e são muito utilizadas em máquinas para variação de rotação, transmitindo movimento entre eixos paralelos. A engrenagem com maior número de dentes é chamada coroa, enquanto a menor é chamada pinhão.
  • 53. 53 Cilíndrica de dentes helicoidais: Este tipo de engrenagem possui dentes paralelos entre si, mas oblíquos em relação ao eixo. Podem transmitir movimento em eixos não paralelos. Os dentes helicoidais funcionam de forma mais suave, quando comparada aos dentes retos. Por isso, são utilizados em sistemas com maior velocidade, produzindo menos ruído. Engrenagens cônicas: Tem a forma de tronco de cone e podem ter dentes retos ou helicoidais. Estas são a que transmitem movimento entre eixos concorrentes, isto é, que formam 90° entre si. Cremalheira: Cremalheira é uma barra provida de dentes, destinada a engrenar uma roda dentada. Com esse sistema, pode-se transformar movimento de rotação em movimento retilíneo e vice-versa. Pode possuir também dentes helicoidais. Uma aplicação é o sistema de direção de automóveis.
  • 54. 54 Rosca sem fim: A rosca sem fim é utilizada quando se deseja redução no movimento entre eixos concorrentes. Os dentes da engrenagem que acopla a rosca sem fim é côncava, isto é, possui uma curvatura negativa nos dentes. Características das engrenagens: Di = Diâmetro interno De = Diâmetro externo Dp = Diâmetro primitivo e = Espessura v = vão P = passo a = cabeça do dente (módulo) b = pé do dente h = altura do dente L = largura da engrenagem z = número de dentes Para engrenagens cilíndricas com dentes helicoidais, deve-se acrescentar a característica do ângulo da hélice ( ou ). Possui ainda um passo normal (Pn) e um circular (Pc)
  • 55. 55 Engrenagens cônicas possuem as seguintes características além: ae = ângulo externo ap = ângulo primitivo ai = ângulo interno ac = ângulo do cone complementar l = largura do dente Engrenagens helicoidais para roscas sem fim possuem as seguintes características além: ach = ângulo de chanfro rc = raio da superfície côncava
  • 57. 57
  • 58. 58
  • 59. 59
  • 60. 60
  • 61. 61
  • 62. 62 Símbolos das séries de rolamentos (dimensões e tipos) Tolerâncias para eixos e furos
  • 63. 63
  • 64. 64
  • 65. 65 Bibliografia DOBROVOLSKI, V. Elementos de Máquinas. Moscou: Mir, 1970. NSK. Catálogo Geral. 2006. SKF. Introdução aos Mancais de Rolamentos. 1996. PROVENZA, Francesco. Projetista de Máquinas. São Paulo: PRO-TEC, 5ª ed., 1985. SHIGLEY, Joseph E. Elementos de Máquinas. Volume I e II. Rio de Janeiro: Livros Técnicos e Científicos Editora, 1980. Elementos de Máquinas. Volume I e II. Apostila do curso Técnico em Mecânica do Telecurso 2000.
  • 66. This document was created with Win2PDF available at http://www.win2pdf.com. The unregistered version of Win2PDF is for evaluation or non-commercial use only. This page will not be added after purchasing Win2PDF.
