O documento discute os principais tipos de memórias secundárias e dispositivos de armazenamento, incluindo discos rígidos, SSDs, CDs, DVDs e memórias flash. Também aborda tópicos como configuração de discos rígidos mestres e escravos, evolução histórica dos discos rígidos e padrões de conexão como IDE, SATA e SCSI.

1. Aula 003
Fundamentos da
Informática
PRONATEC
Programa Nacional de Acesso ao
Ensino Técnico e Emprego

2. PRONATEC
Programa Nacional de Acesso
ao Ensino Técnico e Emprego

3. 7. Memórias Secundárias
• Acesso imediato: ligadas diretamente ao barramento da
placa mãe e ao processador (ex: disco rígido)
• Acesso opcional: ligadas ao sistema quando desejadas,
ex: cd, dvd, pendrive
• Tempo de acesso: são bem mais lentas que as
memórias principais, cerca de 1000 vezes mais lentas
em tempos de acesso. Um bom HD deve ter em torno
de 3 a 15 ms (milisegundos)
• São permanentes, os dados não se perdem sem energia
• Tem grandes capacidades, hoje existem HDs de 5 TB
• O custo varia mais pela capacidade do que pela
velocidade de acesso

4. 8. Os Discos Rígidos (HD)
• É uma memória secundária permanente
• Disponível diretamente. Hoje em dia já existem modelos
removíveis que conectam ao computador pelas portas USB,
porém com menor velocidade de acesso
• Os primeiros também conhecidos com o nome
“Winchester” (uma arma norte americana)
• Nele irão ficar todos os processos em estado “não
submetidos” inclusive todos do Sistema Operacional
• Ao ligar o computador, a primeira coisa a ser feita é trazer
os processos iniciais do SO para o processador (boot), os
processos então são submetidos para a RAM e a CPU
começa a executá-los
• Também é usado para conter os dados: textos, planilhas,
bancos de dados, vídeos, sons e tudo que for dados para
aplicativos do sistema

5. 9. Evolução dos HD´s
• Os primeiros eram enormes caixas que continham motores
e controladores separados (1980 – ST506 de 5MB)
• IDE (Integrated Device Eletronic): Dispositivo eletrônico
integrado, em 1985 o motor e o controlador eletrônico
foram compactados em um único pacote fechado e lacrado
• Ultra ATA: motor mais rápido com velocidades de 5400,
7200 até 15000 rpm (rotações por minuto) mais rápidos
que o IDE
• Serial ATA (SATA): evolução dos Ultra ATA com um tipo de
cabo que melhora a comunicação com a CPU aumentando
muito a velocidade de transferência
• SCSI: possuem uma placa controladora separada para
processar a transferência para CPU elevando muito a
velocidade de acesso e melhorando a segurança nas
informações, mais usado em grandes servidores.

6. 10. Padrões de Conexão
• ATA (Advanced Tecnology Attachment): é um
padrão de conexão usado para alguns discos
rígidos e drives de cd-rom
• IDE e EIDE (“Extended” Integrated Drive
Eletronics): a placa controladora lógica está junta
com motor em um “pacote”
• ATAPI (Advanced Technology Attachment Packet
Interface): interface conecta memórias
secundárias do tipo CD,DVD,BR e ZIP drive
• (U)DMA (“Ultra” DMA): reduziu o tempo de
leitura/escrita nos discos pelo compartilhamento
de áreas de memória ram com o processador.

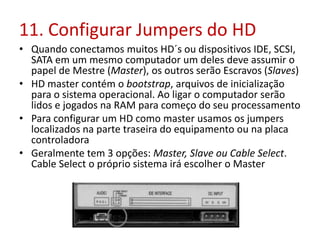

7. 11. Configurar Jumpers do HD
• Quando conectamos muitos HD´s ou dispositivos IDE, SCSI,
SATA em um mesmo computador um deles deve assumir o
papel de Mestre (Master), os outros serão Escravos (Slaves)
• HD master contém o bootstrap, arquivos de inicialização
para o sistema operacional. Ao ligar o computador serão
lidos e jogados na RAM para começo do seu processamento
• Para configurar um HD como master usamos os jumpers
localizados na parte traseira do equipamento ou na placa
controladora
• Geralmente tem 3 opções: Master, Slave ou Cable Select.
Cable Select o próprio sistema irá escolher o Master

8. 12. Memórias Flash
• Atualmente a tendência é que os HD´s eletromecânicos
fiquem obsoletos e passaremos a usar dispositivos
baseados em memórias flash
• São memórias permanentes baseadas em circuitos
eletrônicos, mantém sua informação mesmo quando
desligados da energia
• Alguns discos flash conhecidos são os pendrives e os
SSD (Solid State Disk) discos de estado sólido, parecem
com HD mas são flash memory
• Os SSD são usados nos atuais NetBooks e Tablets pois
são menores e consomem menos energia que os
tradicionais discos rígidos
• Semelhantes aos HD´s devem ser formatados antes de
serem usados como dispositivo de armazenamento

9. 13. CD-ROM, DVD-ROM, BD-ROM
• CD-ROM: são disco ópticos com capacidade até
700 Mb, podem ser: R (readable) somente de
leitura, pode ser grava um única vez. Ou RW
(ReWriteble) regravável com pouco tempo de uso
• DVD-ROM: são discos ópticos com capacidades
de 4.5Gb (single layer=camada única) até 8Gb
(double layer=dupla camada). Podem ser R ou
RW assim como os CD-ROM.
• BD: são discos com tecnologia Blue Ray que
podem atingir até 20Gb de dados e são R/RW
• Os equipamentos para uso possuem conexões
semelhantes às dos HD´s (IDE e SATA) e devem
ser jumpeados para Slave ou Cable Select

10. 14. OUTROS DISPOSITIVOS
• Estes não se enquadram nos equipamentos de: entrada/saída nem de
armazenamento, são usados no contexto do CPD (centro de
processamento de dados), eles são:
• HUB: dispositivo concentrador de fiação para redes de computador, serve
como repetidor uma vez que envia as informações para todos os
computadores na rede ligados a ele o que gera muito tráfego
• SWITCH: semelhante ao HUB a diferença é que tem uma lógica interna
que faz com que os dados trafeguem somente entre os computadores
comunicantes diminuindo o tráfego na rede melhorando a performance
• BRIDGE: concentrador de fiação que faz a função de estruturar a rede em
subredes menores, ele “esconde” uma subrede da outra mas permite
trafegar pacotes de forma transparente ao usuário
• ROUTER: semelhantes aos bridges com a diferença que tem placas lógicas
capazes de aumentar o desempenho do tráfego na rede e alguns são
Wireless (WiFi = Sem Fio) permitindo redes onde o cabeamento seria
impossível de ser usado
• CABO DE REDE: são cabos de par-trançados geralmente de cor azul que
ligam um computador ao outro na rede. Nas pontas ele possui um
conector chamado RJ-45 padronizado que tem 8 fios dispostos em 4 pares
trançados diminuindo os ruídos e as atenuações de transmissão. O
processo de colocar os conectores RJ-45 nas pontas terminais do cabo é
chamado de crimpagem ou crimpar feito com alicate especial.
