O documento discute a distribuição e classificação da água subterrânea. Descreve que a maior parte da água do planeta é salgada, com apenas 2,8% de água doce distribuída principalmente em glaciares e águas subterrâneas. Classifica os aquíferos em porosos, fraturados e cársticos dependendo da geologia, e em livres e confinados dependendo da pressão da água. Explora também a poluição e gestão sustentável dos recursos hídricos subterrâneos.

1. Escola Secundária do Castêlo da Maia
2011/2012

2. A água é a substância simples mais abundante no planeta Terra e pode ser encontrada tanto no
estado líquido, gasoso ou sólido, na atmosfera, sobre ou sob a superfície terrestre, nos oceanos,
mares, rios e
lagos. Também o constituinte inorgânico mais presente na matéria viva:
cerca de 60% do peso do homem
é constituído de água e em certos animais aquáticos esta percentagem alcança 98%. Cientistas
estimam que o nosso planeta tem três quartos da sua massa só de água.

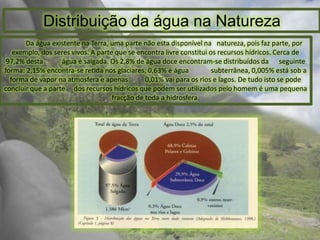

3. Distribuição da água na Natureza
Da água existente na Terra, uma parte não esta disponível na natureza, pois faz parte, por
exemplo, dos seres vivos. A parte que se encontra livre constitui os recursos hídricos. Cerca de
97,2% desta
água é salgada. Os 2,8% de água doce encontram-se distribuídos da seguinte
forma: 2,15% encontra-se retida nos glaciares, 0,63% é água
subterrânea, 0,005% está sob a
forma de vapor na atmosfera e apenas
0,01% vai para os rios e lagos. De tudo isto se pode
concluir que a parte dos recursos hídricos que podem ser utilizados pelo homem é uma pequena
fracção de toda a hidrosfera.

4. •

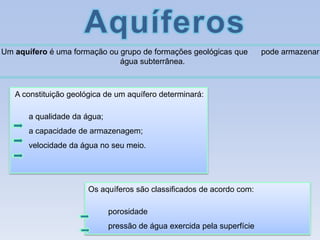

5. Um aquífero é uma formação ou grupo de formações geológicas que
água subterrânea.
A constituição geológica de um aquífero determinará:
a qualidade da água;
a capacidade de armazenagem;
velocidade da água no seu meio.
Os aquíferos são classificados de acordo com:
porosidade
pressão de água exercida pela superfície
pode armazenar

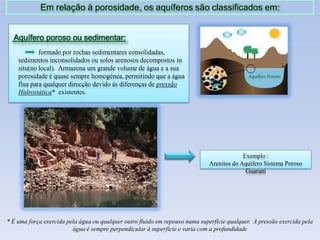

6. Em relação à porosidade, os aquíferos são classificados em:
Aquífero poroso ou sedimentar:
formado por rochas sedimentares consolidadas,
sedimentos inconsolidados ou solos arenosos decompostos in
situ(no local). Armazena um grande volume de água e a sua
porosidade é quase sempre homogénea, permitindo que a água
flua para qualquer direcção devido às diferenças de pressão
Hidrostática* existentes.
Exemplo :
Arenitos do Aquífero Sistema Poroso
Guarani
* É uma força exercida pela água ou qualquer outro fluido em repouso numa superfície qualquer. A pressão exercida pela
água é sempre perpendicular à superfície e varia com a profundidade

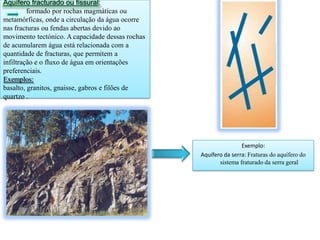

7. Aquífero fracturado ou fissural:
formado por rochas magmáticas ou
metamórficas, onde a circulação da água ocorre
nas fracturas ou fendas abertas devido ao
movimento tectónico. A capacidade dessas rochas
de acumularem água está relacionada com a
quantidade de fracturas, que permitem a
infiltração e o fluxo de água em orientações
preferenciais.
Exemplos:
basalto, granitos, gnaisse, gabros e filões de
quartzo .
Exemplo:
Aquífero da serra: Fraturas do aquífero do
sistema fraturado da serra geral

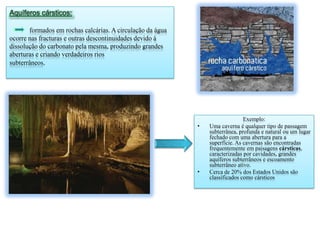

8. Aquíferos cársticos:
formados em rochas calcárias. A circulação da água
ocorre nas fracturas e outras descontinuidades devido à
dissolução do carbonato pela mesma, produzindo grandes
aberturas e criando verdadeiros rios
subterrâneos.
•
•
Exemplo:
Uma caverna é qualquer tipo de passagem
subterrânea, profunda e natural ou um lugar
fechado com uma abertura para a
superfície. As cavernas são encontradas
frequentemente em paisagens cársticas,
caracterizadas por cavidades, grandes
aquíferos subterrâneos e escoamento
subterrâneo ativo.
Cerca de 20% dos Estados Unidos são
classificados como cársticos

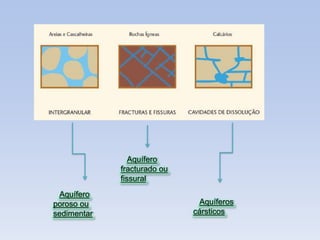

9. Aquífero
fracturado ou
fissural
Aquífero
poroso ou
sedimentar
Aquíferos
cársticos

10. Em relação à pressão de água podemos dividir em:
Aquífero freático ou livre:
•É constituído por uma formação geológica permeável e superficial em toda a
sua extensão e é limitado na base por uma camada impermeável;
•A pressão de água na superfície da zona saturada está em equilíbrio com a
pressão atmosférica;
•O nível de água varia conforme a quantidade de chuva;
• São os aquíferos mais comuns e mais explorados pela população e os que
apresentam maiores problemas de contaminação;
•Sofre variações acentuadas com a mudança de estações de ano;

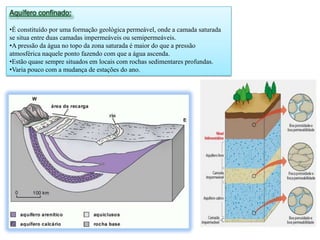

11. Aquífero confinado:
•É constituído por uma formação geológica permeável, onde a camada saturada
se situa entre duas camadas impermeáveis ou semipermeáveis.
•A pressão da água no topo da zona saturada é maior do que a pressão
atmosférica naquele ponto fazendo com que a água ascenda.
•Estão quase sempre situados em locais com rochas sedimentares profundas.
•Varia pouco com a mudança de estações do ano.

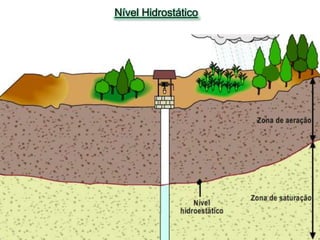

12. Nível Hidrostático

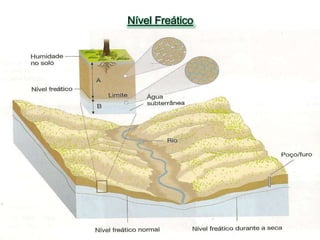

13. Nível Freático

14. Nível Piezométrico

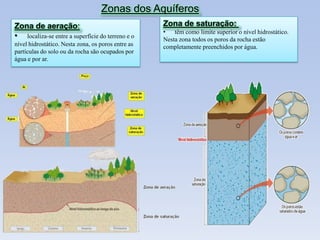

15. Zonas dos Aquíferos
Zona de aeração:
• localiza-se entre a superfície do terreno e o
nível hidrostático. Nesta zona, os poros entre as
partículas do solo ou da rocha são ocupados por
água e por ar.
Zona de saturação:
• têm como limite superior o nível hidrostático.
Nesta zona todos os poros da rocha estão
completamente preenchidos por água.

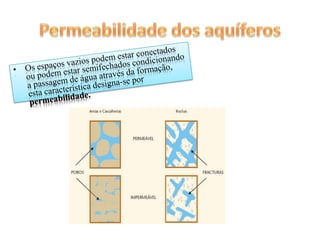

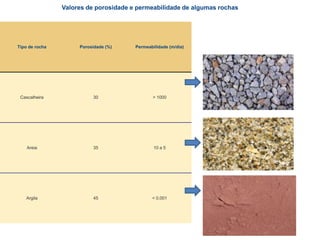

18. Valores de porosidade e permeabilidade de algumas rochas
Tipo de rocha
Porosidade (%)
Permeabilidade (m/dia)
Cascalheira
30
> 1000
Areia
35
10 a 5
Argila
45
< 0.001

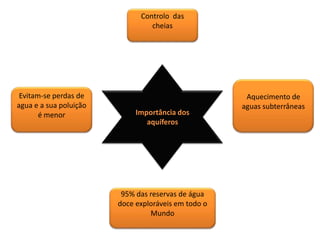

19. Controlo das
cheias
Evitam-se perdas de
agua e a sua poluição
é menor
Aquecimento de
aguas subterrâneas
95% das reservas de água
doce exploráveis em todo o
Mundo

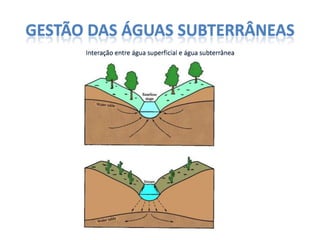

20. GESTÃO DAS ÁGUAS SUBTERRÂNEAS

21. •
•
•
•
•

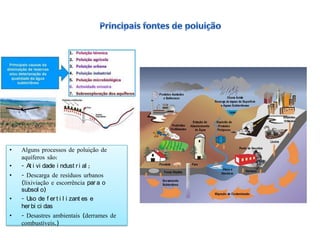

Alguns processos de poluição de
aquíferos são:
- At i vi dade i ndust r i al ;
- Descarga de resíduos urbanos
(lixiviação e escorrência par a o
subsol o)
- U de f er t i l i zant es e
so
her bi ci das
- Desastres ambientais (derrames de
combustíveis.)

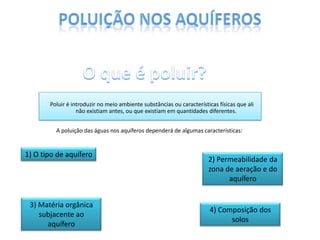

22. Poluir é introduzir no meio ambiente substâncias ou características físicas que ali
não existiam antes, ou que existiam em quantidades diferentes.
A poluição das águas nos aquíferos dependerá de algumas características:
1) O tipo de aquífero
3) Matéria orgânica
subjacente ao
aquífero
2) Permeabilidade da
zona de aeração e do
aquífero
4) Composição dos
solos

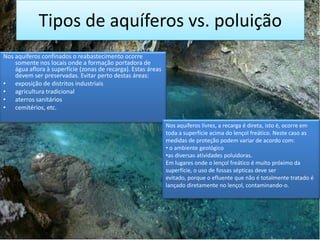

23. Tipos de aquíferos vs. poluição
Nos aquíferos confinados o reabastecimento ocorre
somente nos locais onde a formação portadora de
água aflora à superfície (zonas de recarga). Estas áreas
devem ser preservadas. Evitar perto destas áreas:
• exposição de distritos industriais
• agricultura tradicional
• aterros sanitários
• cemitérios, etc.
Nos aquíferos livres, a recarga é direta, isto é, ocorre em
toda a superfície acima do lençol freático. Neste caso as
medidas de proteção podem variar de acordo com:
• o ambiente geológico
•as diversas atividades poluidoras.
Em lugares onde o lençol freático é muito próximo da
superfície, o uso de fossas sépticas deve ser
evitado, porque o efluente que não é totalmente tratado é
lançado diretamente no lençol, contaminando-o.

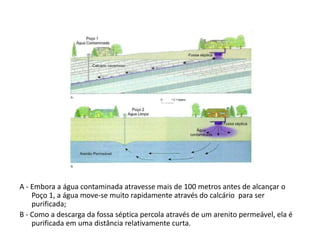

24. A - Embora a água contaminada atravesse mais de 100 metros antes de alcançar o
Poço 1, a água move-se muito rapidamente através do calcário para ser
purificada;
B - Como a descarga da fossa séptica percola através de um arenito permeável, ela é
purificada em uma distância relativamente curta.

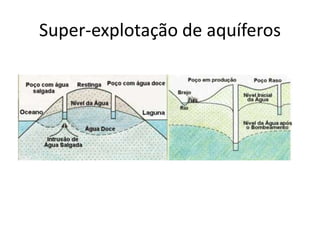

25. Super-explotação de aquíferos

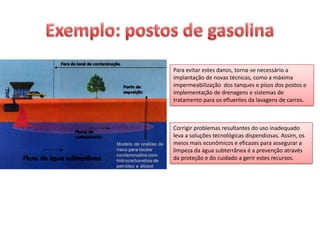

26. Para evitar estes danos, torna-se necessário a
implantação de novas técnicas, como a máxima
impermeabilização dos tanques e pisos dos postos e
implementação de drenagens e sistemas de
tratamento para os efluentes da lavagens de carros.
Corrigir problemas resultantes do uso inadequado
leva a soluções tecnológicas dispendiosas. Assim, os
meios mais econômicos e eficazes para assegurar a
limpeza da água subterrânea é a prevenção através
da proteção e do cuidado a gerir estes recursos.

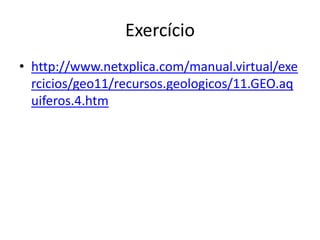

27. Exercício
• http://www.netxplica.com/manual.virtual/exe
rcicios/geo11/recursos.geologicos/11.GEO.aq
uiferos.4.htm

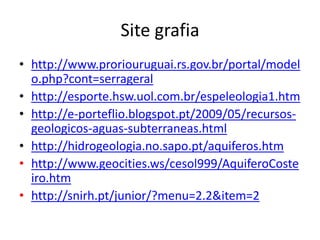

28. Site grafia
• http://www.proriouruguai.rs.gov.br/portal/model
o.php?cont=serrageral
• http://esporte.hsw.uol.com.br/espeleologia1.htm
• http://e-porteflio.blogspot.pt/2009/05/recursosgeologicos-aguas-subterraneas.html
• http://hidrogeologia.no.sapo.pt/aquiferos.htm
• http://www.geocities.ws/cesol999/AquiferoCoste
iro.htm
• http://snirh.pt/junior/?menu=2.2&item=2
