1. Geodésia
Aulas 1 e 2
Prof. Bruno Rangel

2. Terra: Geoide

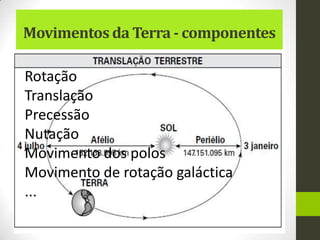

3. Movimentos da Terra - componentes
Rotação
Translação
Precessão
Nutação
Movimento dos polos
Movimento de rotação galáctica
...

4. Rotação
• Duração:
23h56min4,09s
• Consequência: Dias e noites

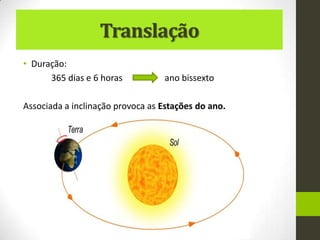

5. Translação
• Duração:
365 dias e 6 horas ano bissexto
Associada a inclinação provoca as Estações do ano.

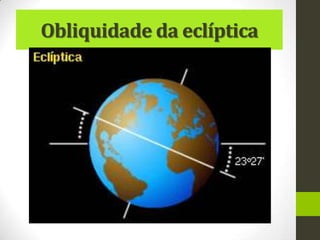

6. Obliquidade da eclíptica

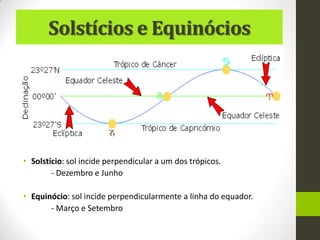

7. Solstícios e Equinócios
• Solstício: sol incide perpendicular a um dos trópicos.
- Dezembro e Junho
• Equinócio: sol incide perpendicularmente a linha do equador.
- Março e Setembro

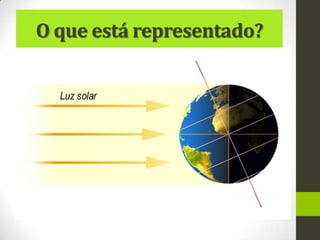

9. O que está representado?

10. O Sol à meia – noite
no Cabo Norte
(Nordkapp),
Noruega.
Aurora Boreal no
Alaska.

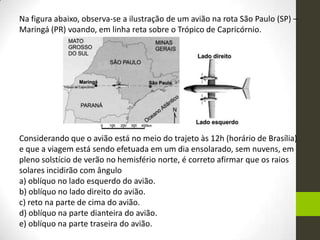

11. Na figura abaixo, observa-se a ilustração de um avião na rota São Paulo (SP) –
Maringá (PR) voando, em linha reta sobre o Trópico de Capricórnio.
Considerando que o avião está no meio do trajeto às 12h (horário de Brasília)
e que a viagem está sendo efetuada em um dia ensolarado, sem nuvens, em
pleno solstício de verão no hemisfério norte, é correto afirmar que os raios
solares incidirão com ângulo
a) oblíquo no lado esquerdo do avião.
b) oblíquo no lado direito do avião.
c) reto na parte de cima do avião.
d) oblíquo na parte dianteira do avião.
e) oblíquo na parte traseira do avião.

12. Orientação e localização

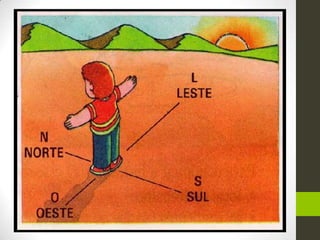

13. N – Setentrional ou boreal
S – meridional ou austral
L – oriental ou nascente
O – ocidental ou poente (ocaso)

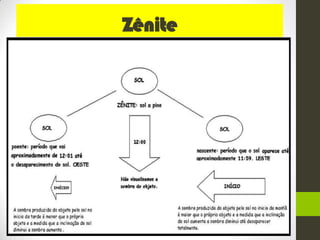

15. Zênite

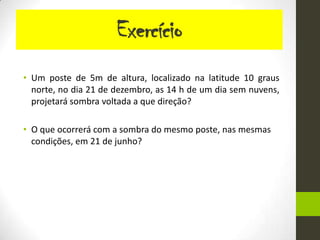

16. Exercício
• Um poste de 5m de altura, localizado na latitude 10 graus
norte, no dia 21 de dezembro, as 14 h de um dia sem nuvens,
projetará sombra voltada a que direção?
• O que ocorrerá com a sombra do mesmo poste, nas mesmas
condições, em 21 de junho?

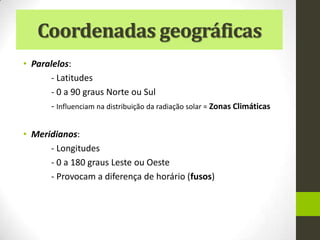

17. Coordenadas geográficas
• Paralelos:
- Latitudes
- 0 a 90 graus Norte ou Sul
- Influenciam na distribuição da radiação solar = Zonas Climáticas
• Meridianos:
- Longitudes
- 0 a 180 graus Leste ou Oeste
- Provocam a diferença de horário (fusos)

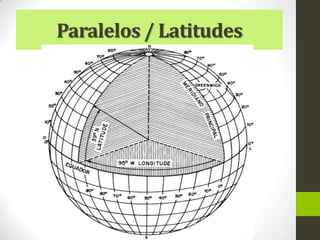

18. Paralelos / Latitudes

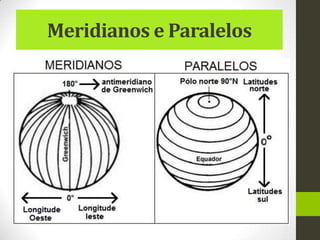

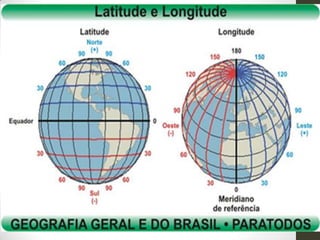

19. Meridianos e Paralelos

20. Exemplo

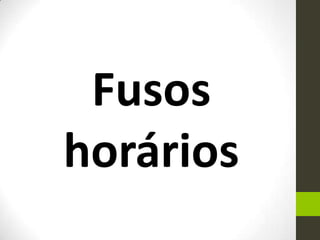

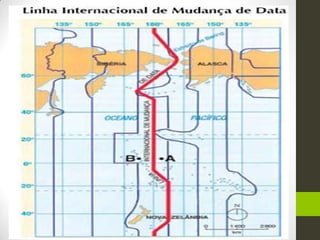

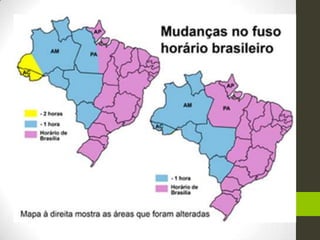

22. Fusos
horários

23. 360o : 24h - 1h = 15 o
Matemática básica?!

24. As horas aumentam para leste
