1. UTFPR – Universidade Tecnológica Federal do Paraná
Alunas: Andressa Delafiori
Izabela Peruzzo
Naiara Rohling
Thalita Lorenzi

2. 

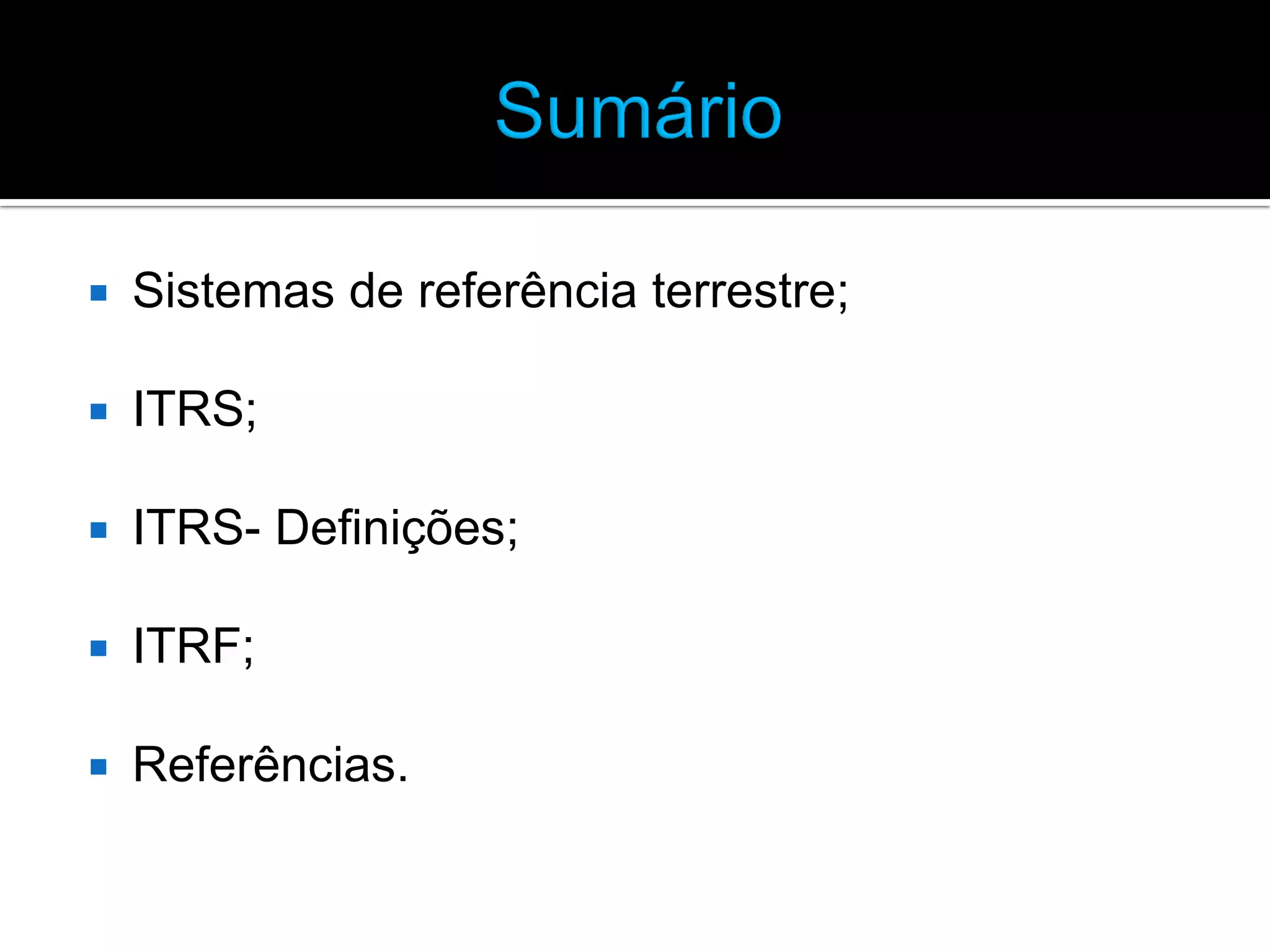

Sistemas de referência terrestre;

ITRS;

ITRS- Definições;

ITRF;

Referências.

3. 

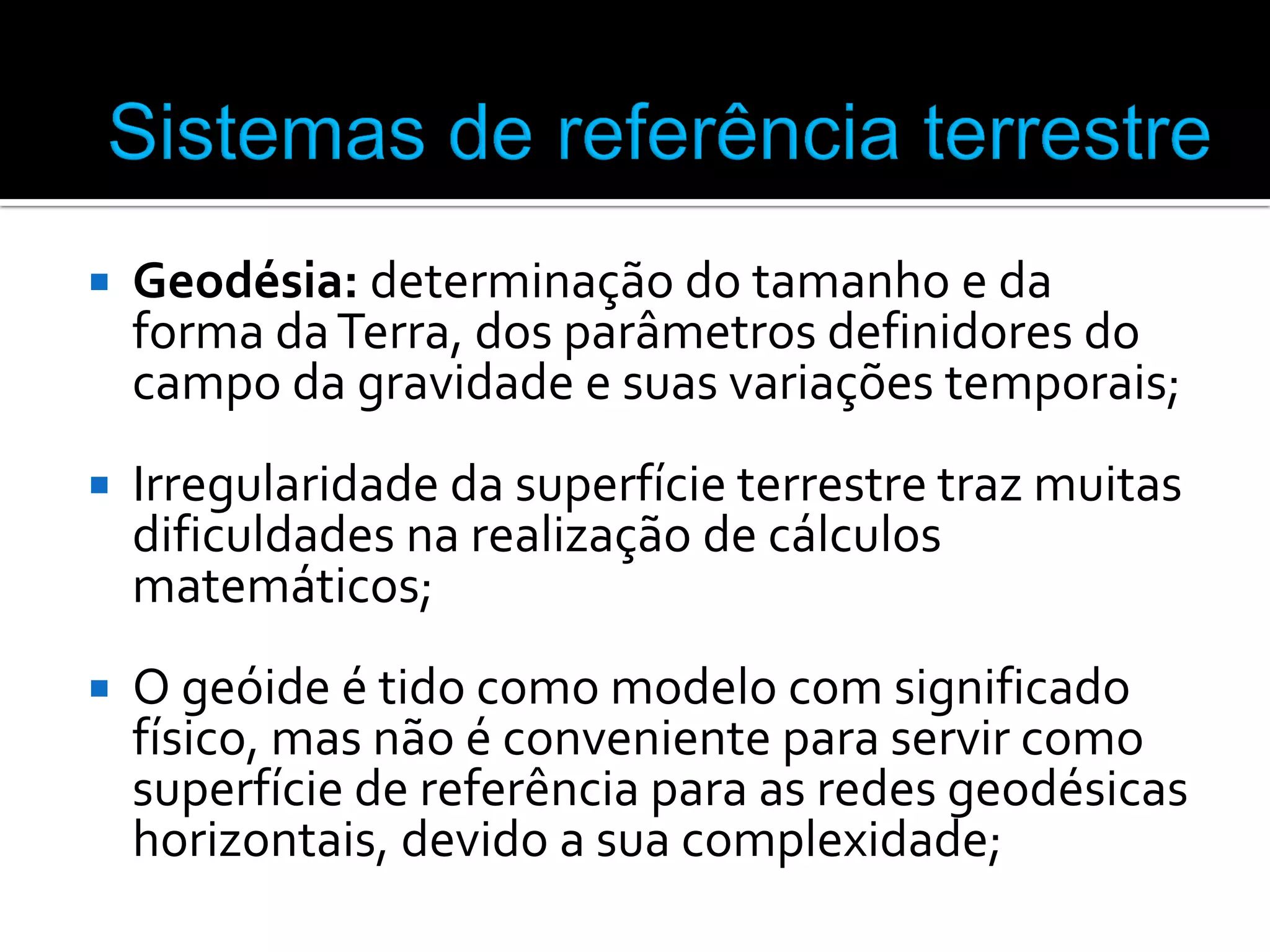

Geodésia: determinação do tamanho e da
forma da Terra, dos parâmetros definidores do
campo da gravidade e suas variações temporais;

Irregularidade da superfície terrestre traz muitas
dificuldades na realização de cálculos
matemáticos;

O geóide é tido como modelo com significado
físico, mas não é conveniente para servir como
superfície de referência para as redes geodésicas
horizontais, devido a sua complexidade;

4. 

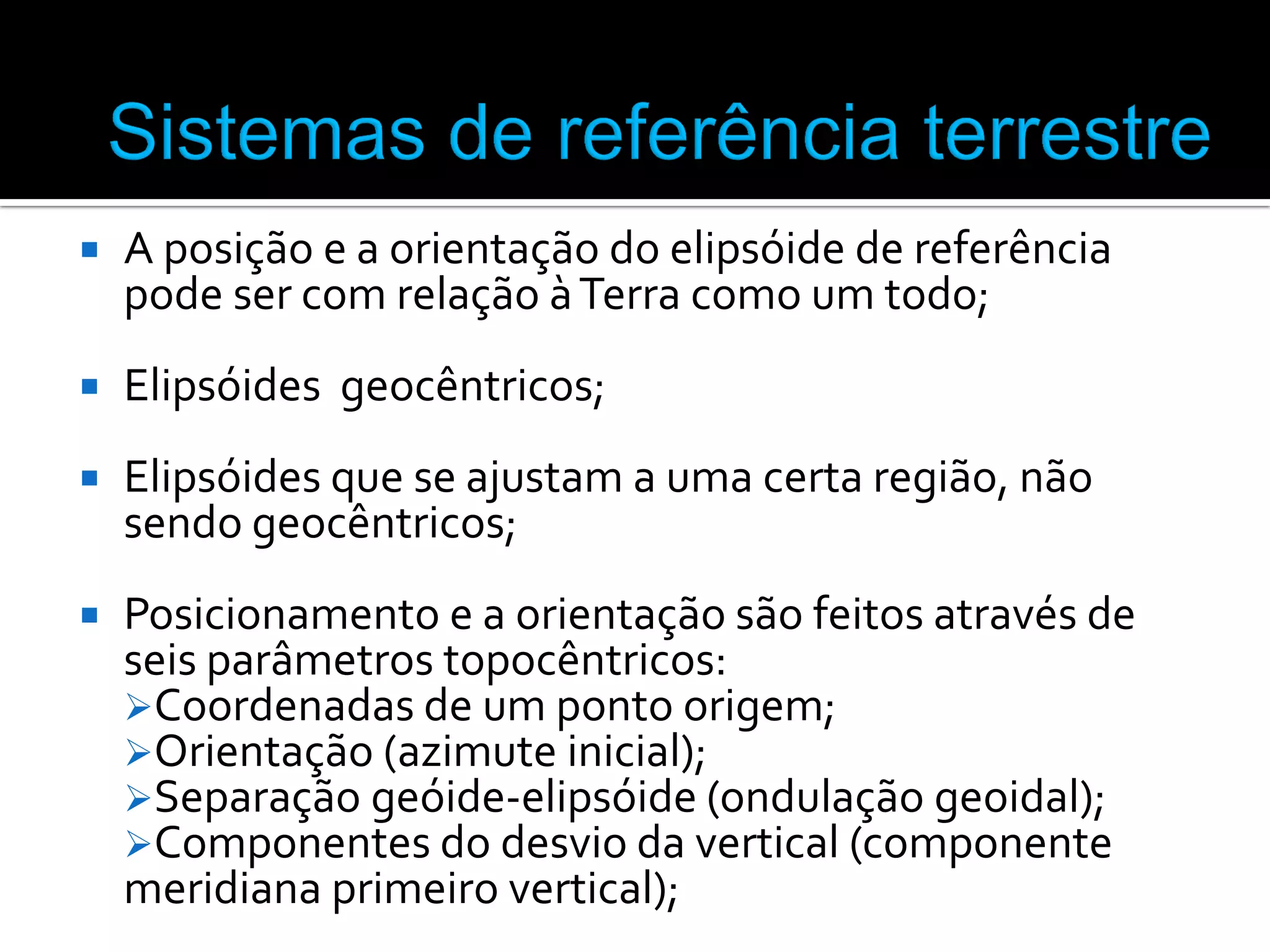

A posição e a orientação do elipsóide de referência
pode ser com relação à Terra como um todo;

Elipsóides geocêntricos;

Elipsóides que se ajustam a uma certa região, não
sendo geocêntricos;

Posicionamento e a orientação são feitos através de
seis parâmetros topocêntricos:
Coordenadas de um ponto origem;
Orientação (azimute inicial);
Separação geóide-elipsóide (ondulação geoidal);
Componentes do desvio da vertical (componente
meridiana primeiro vertical);

5. 

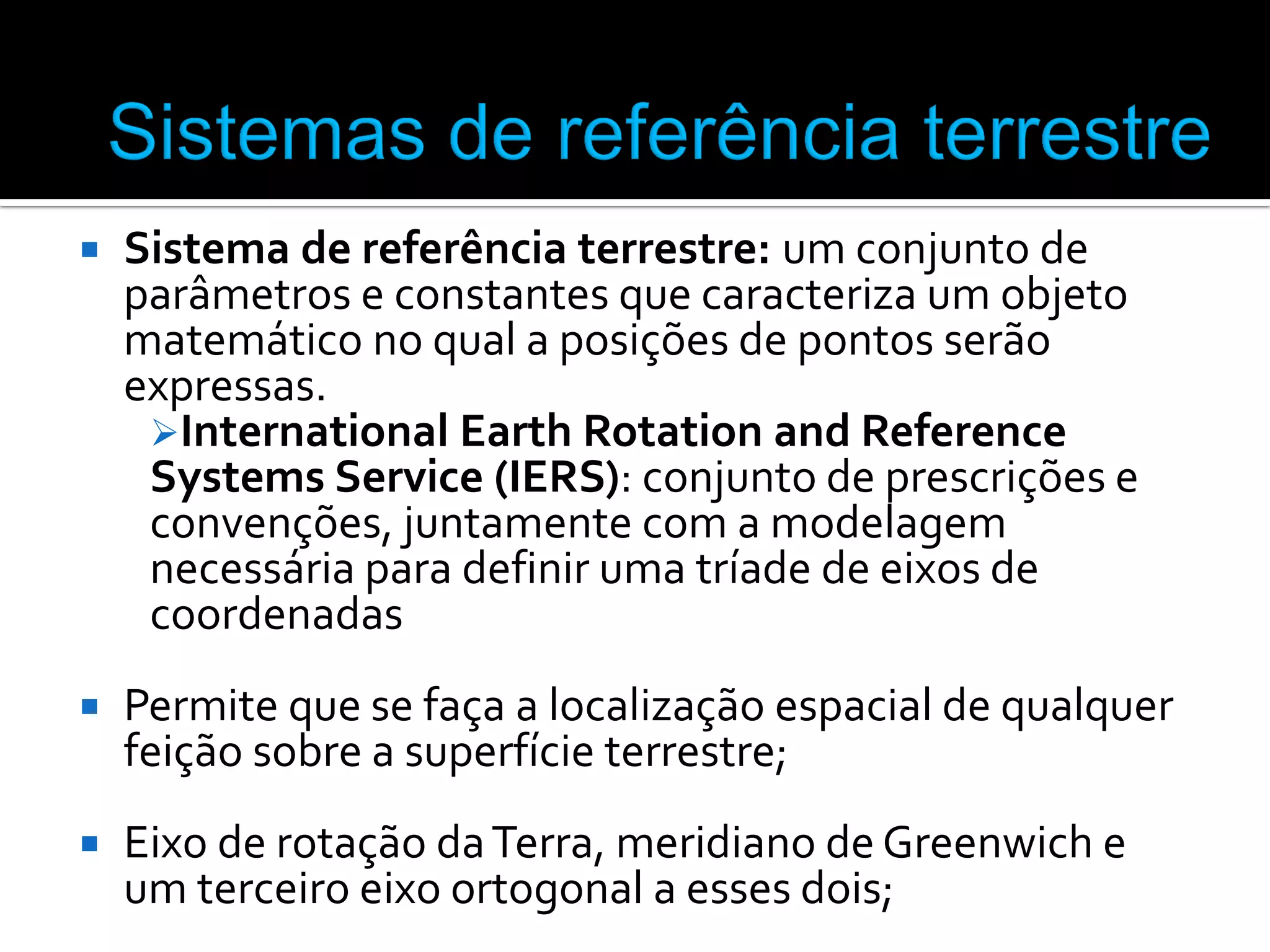

Sistema de referência terrestre: um conjunto de
parâmetros e constantes que caracteriza um objeto
matemático no qual a posições de pontos serão
expressas.
International Earth Rotation and Reference
Systems Service (IERS): conjunto de prescrições e
convenções, juntamente com a modelagem
necessária para definir uma tríade de eixos de
coordenadas

Permite que se faça a localização espacial de qualquer
feição sobre a superfície terrestre;

Eixo de rotação da Terra, meridiano de Greenwich e
um terceiro eixo ortogonal a esses dois;

6. 

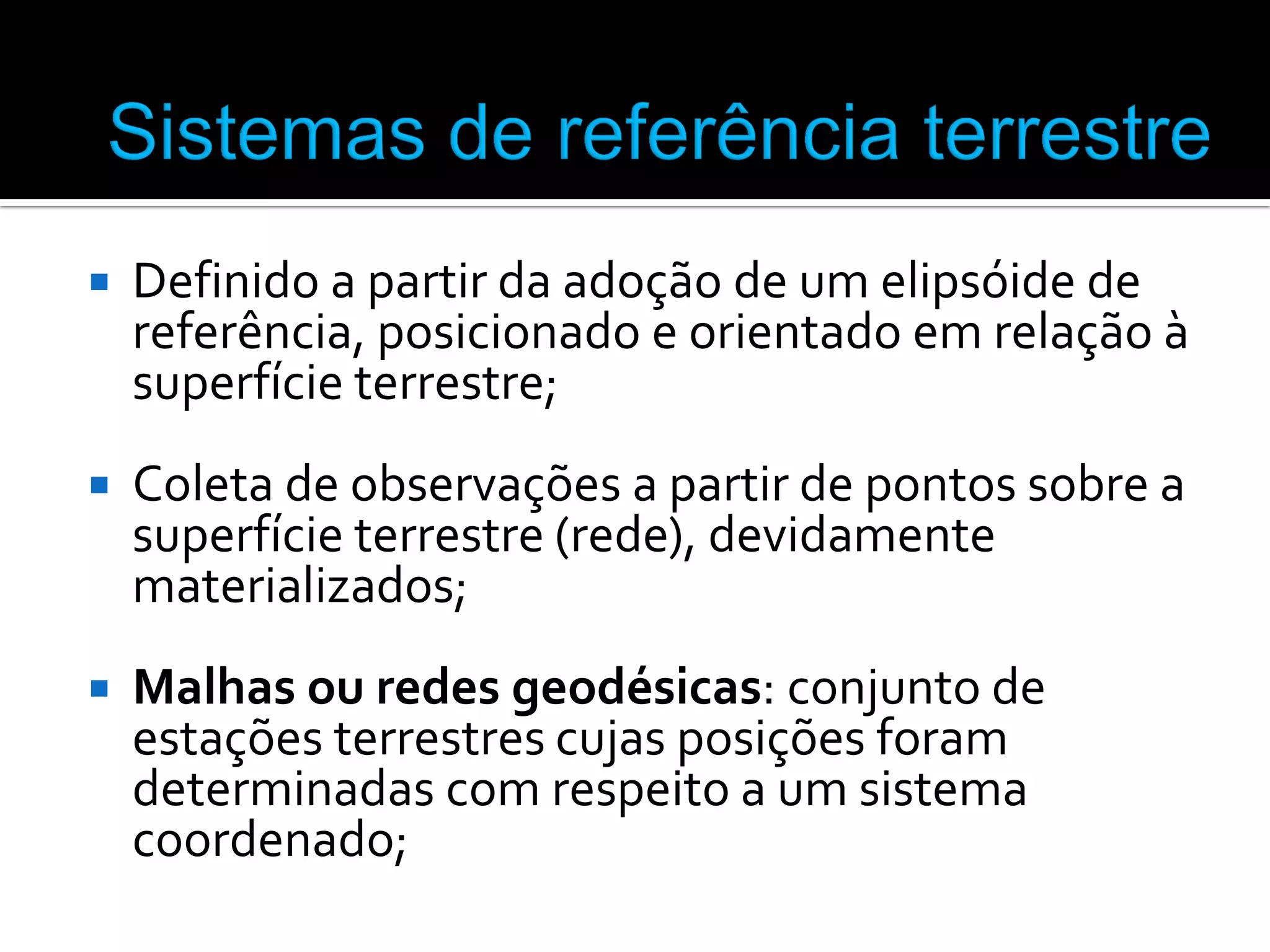

Definido a partir da adoção de um elipsóide de
referência, posicionado e orientado em relação à
superfície terrestre;

Coleta de observações a partir de pontos sobre a
superfície terrestre (rede), devidamente
materializados;

Malhas ou redes geodésicas: conjunto de
estações terrestres cujas posições foram
determinadas com respeito a um sistema
coordenado;

7. 

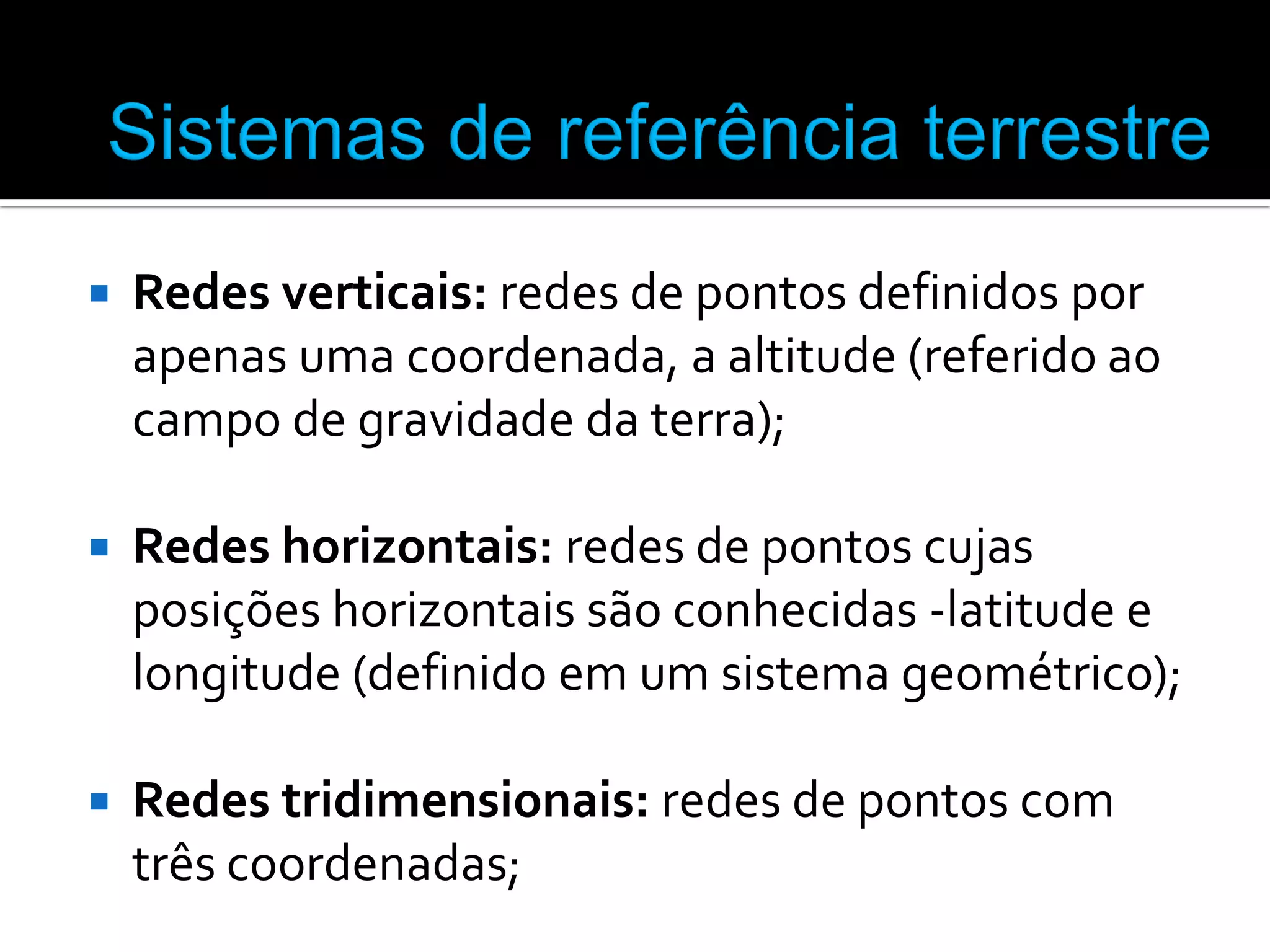

Redes verticais: redes de pontos definidos por
apenas uma coordenada, a altitude (referido ao
campo de gravidade da terra);

Redes horizontais: redes de pontos cujas
posições horizontais são conhecidas -latitude e
longitude (definido em um sistema geométrico);

Redes tridimensionais: redes de pontos com
três coordenadas;

8. 

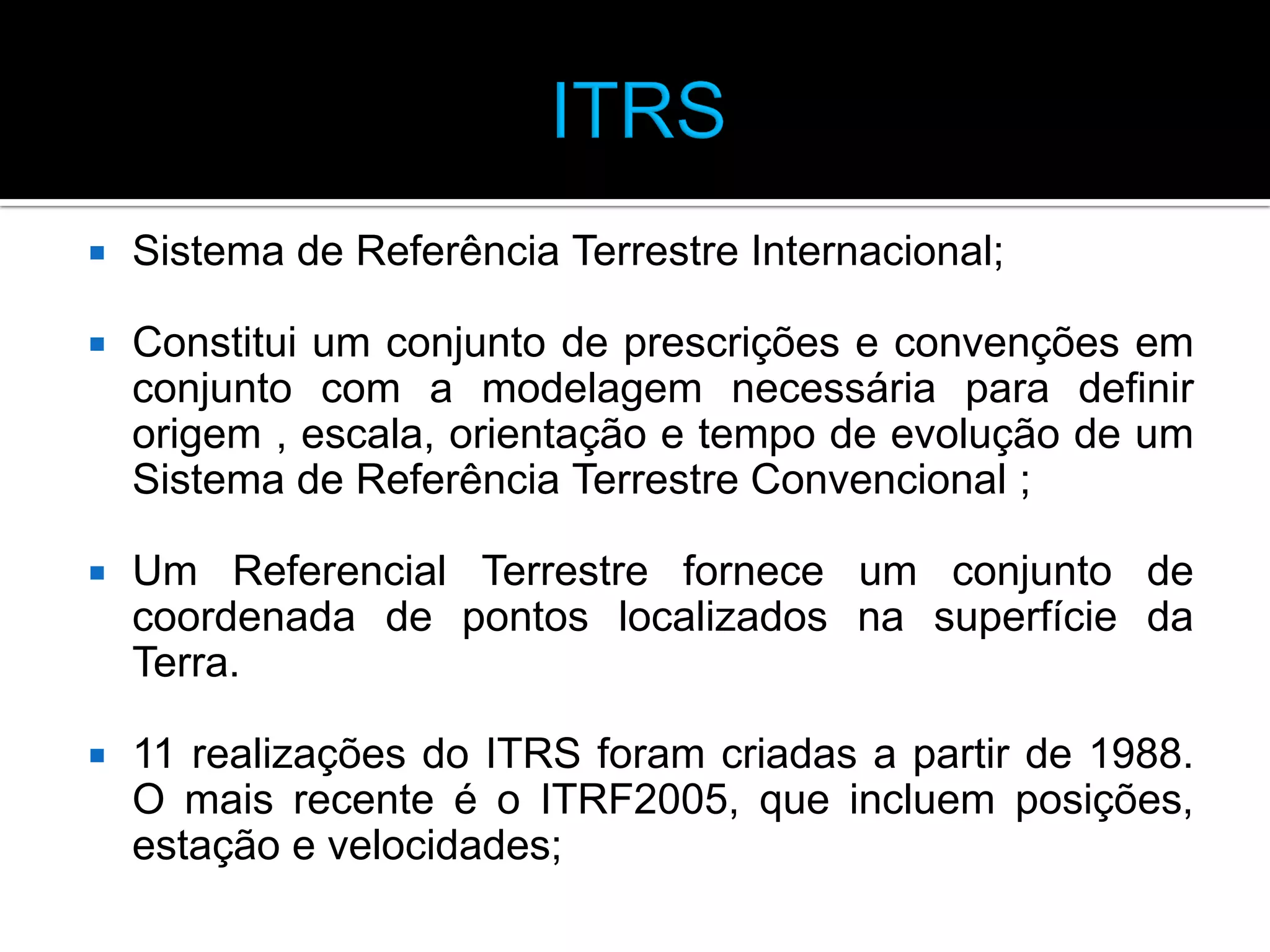

Sistema de Referência Terrestre Internacional;

Constitui um conjunto de prescrições e convenções em
conjunto com a modelagem necessária para definir
origem , escala, orientação e tempo de evolução de um
Sistema de Referência Terrestre Convencional ;

Um Referencial Terrestre fornece um conjunto de
coordenada de pontos localizados na superfície da
Terra.

11 realizações do ITRS foram criadas a partir de 1988.
O mais recente é o ITRF2005, que incluem posições,
estação e velocidades;

9. 

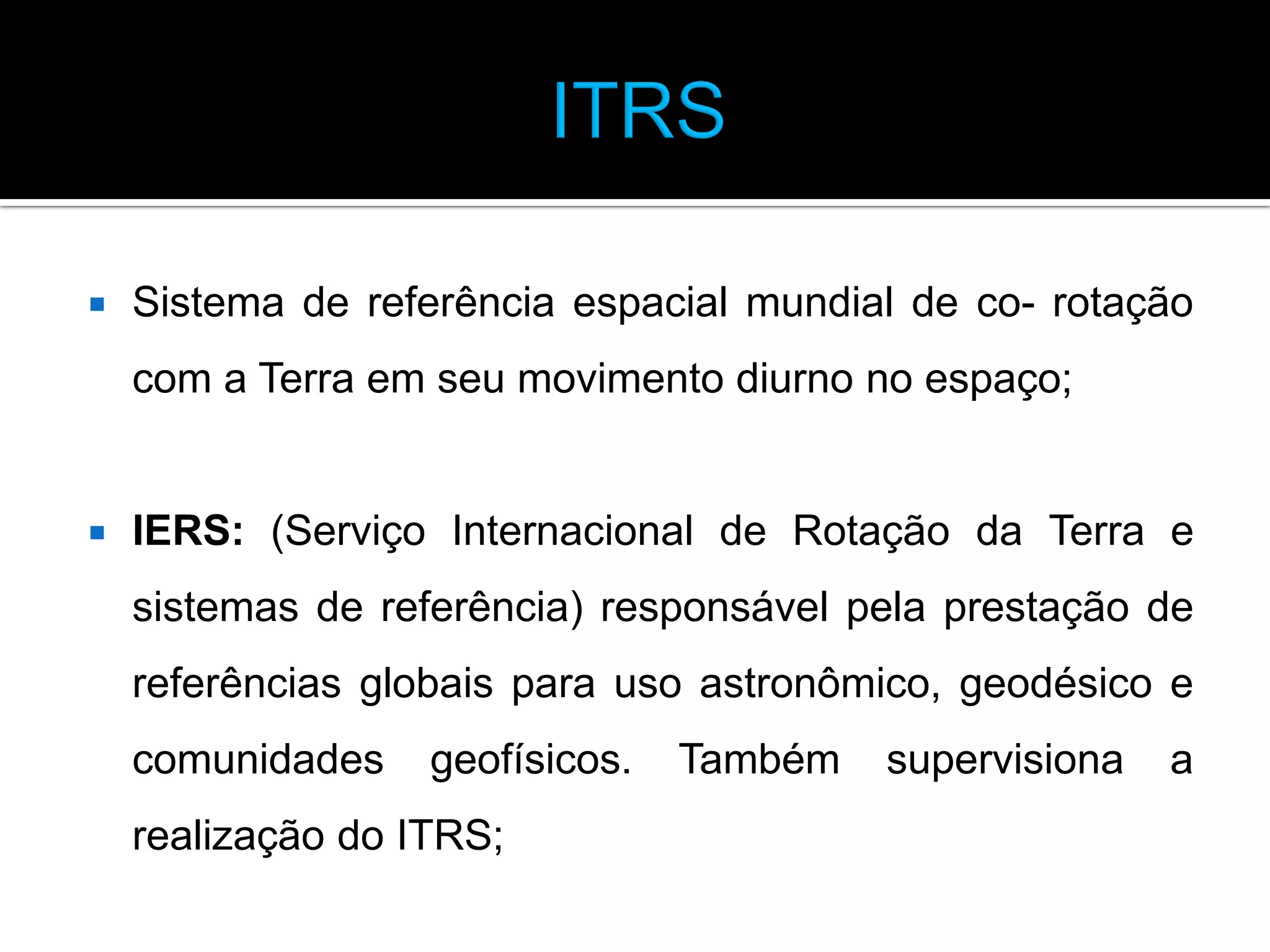

Sistema de referência espacial mundial de co- rotação
com a Terra em seu movimento diurno no espaço;

IERS: (Serviço Internacional de Rotação da Terra e
sistemas de referência) responsável pela prestação de
referências globais para uso astronômico, geodésico e
comunidades
geofísicos.
realização do ITRS;
Também
supervisiona
a

10. 

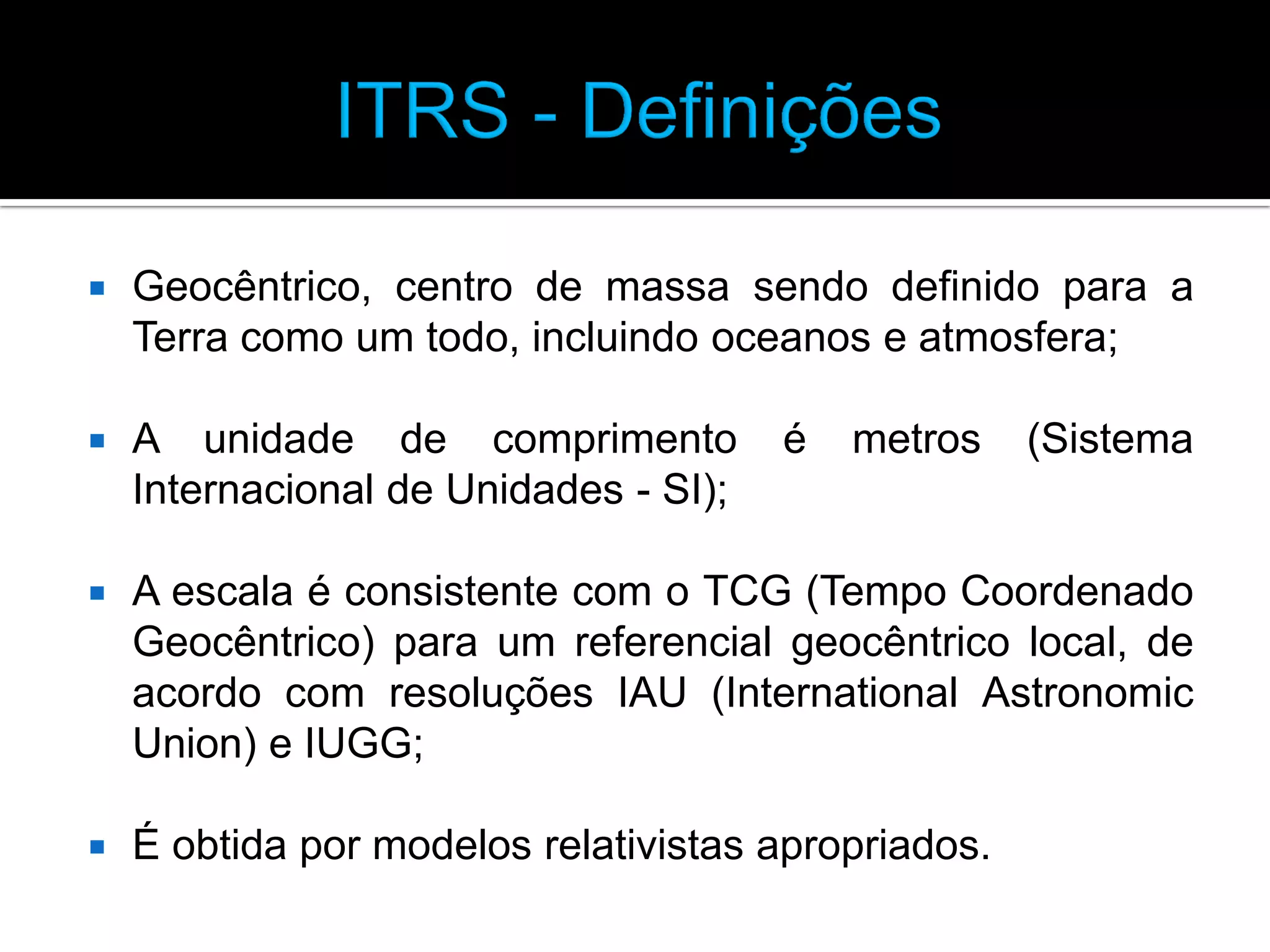

Geocêntrico, centro de massa sendo definido para a
Terra como um todo, incluindo oceanos e atmosfera;

A unidade de comprimento
Internacional de Unidades - SI);

A escala é consistente com o TCG (Tempo Coordenado
Geocêntrico) para um referencial geocêntrico local, de
acordo com resoluções IAU (International Astronomic
Union) e IUGG;

É obtida por modelos relativistas apropriados.
é
metros
(Sistema

11. 

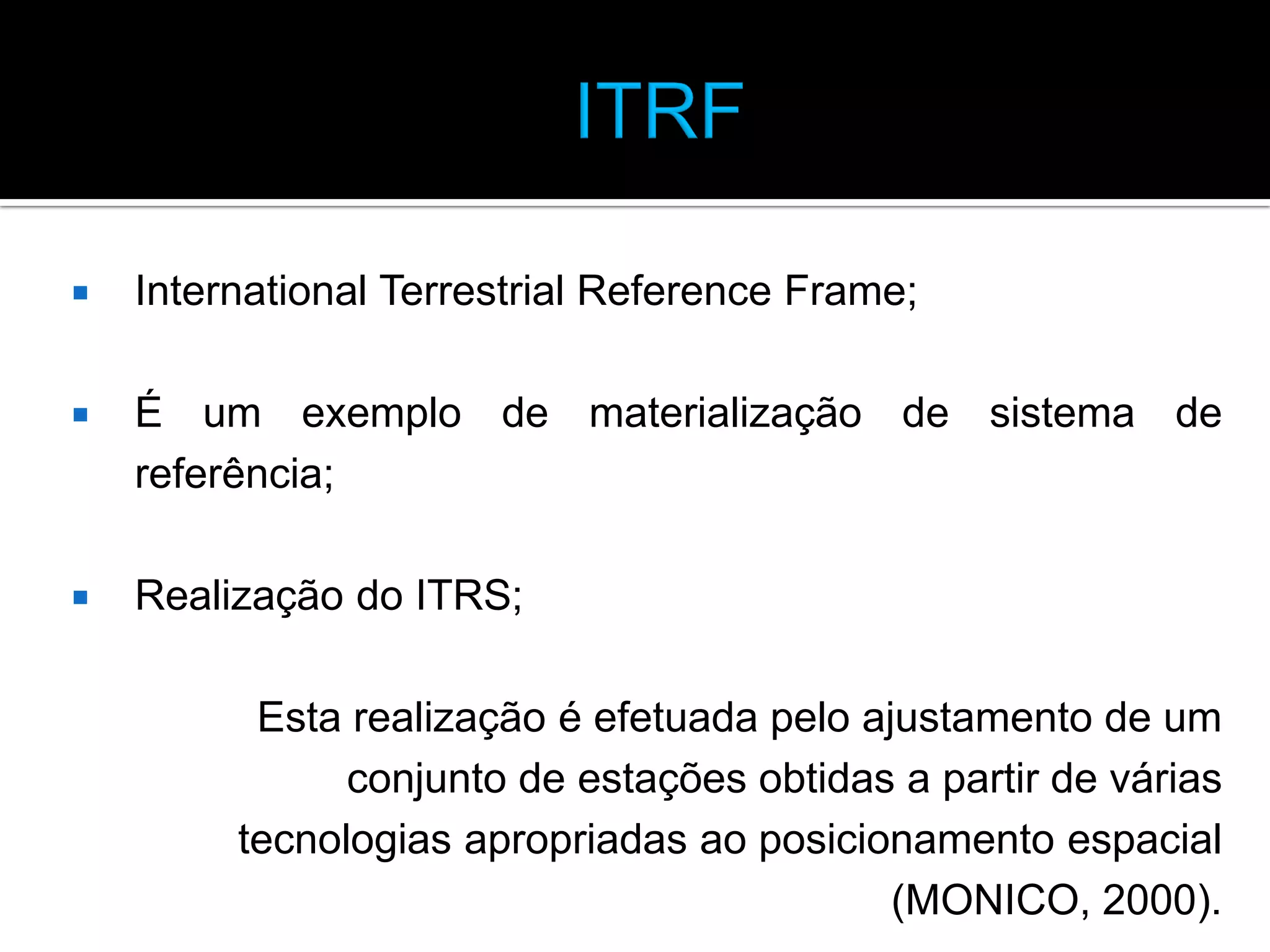

International Terrestrial Reference Frame;

É um exemplo de materialização de sistema de
referência;

Realização do ITRS;
Esta realização é efetuada pelo ajustamento de um
conjunto de estações obtidas a partir de várias
tecnologias apropriadas ao posicionamento espacial
(MONICO, 2000).

12. ITRF


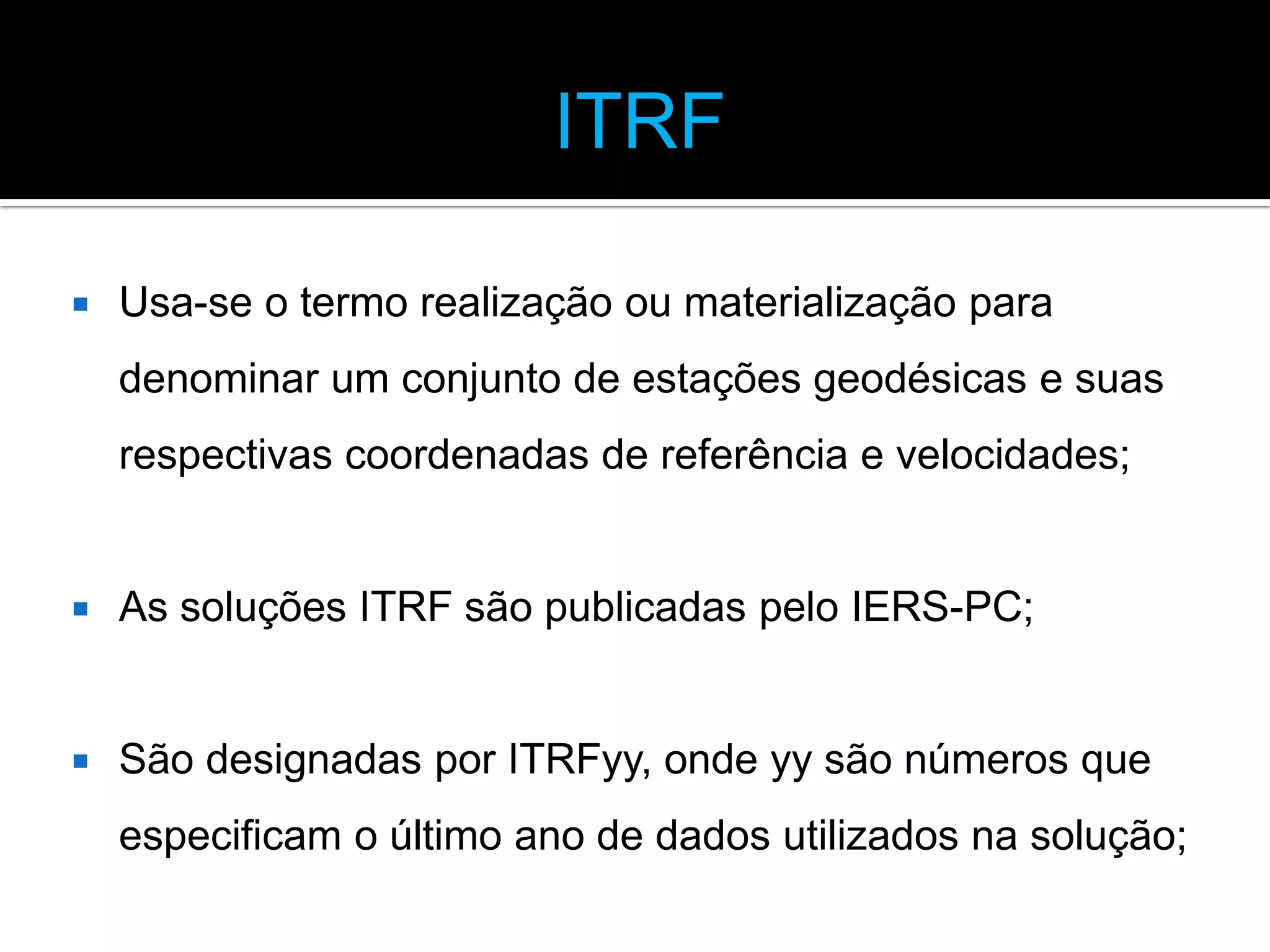

Usa-se o termo realização ou materialização para
denominar um conjunto de estações geodésicas e suas
respectivas coordenadas de referência e velocidades;

As soluções ITRF são publicadas pelo IERS-PC;

São designadas por ITRFyy, onde yy são números que
especificam o último ano de dados utilizados na solução;

13. ITRF


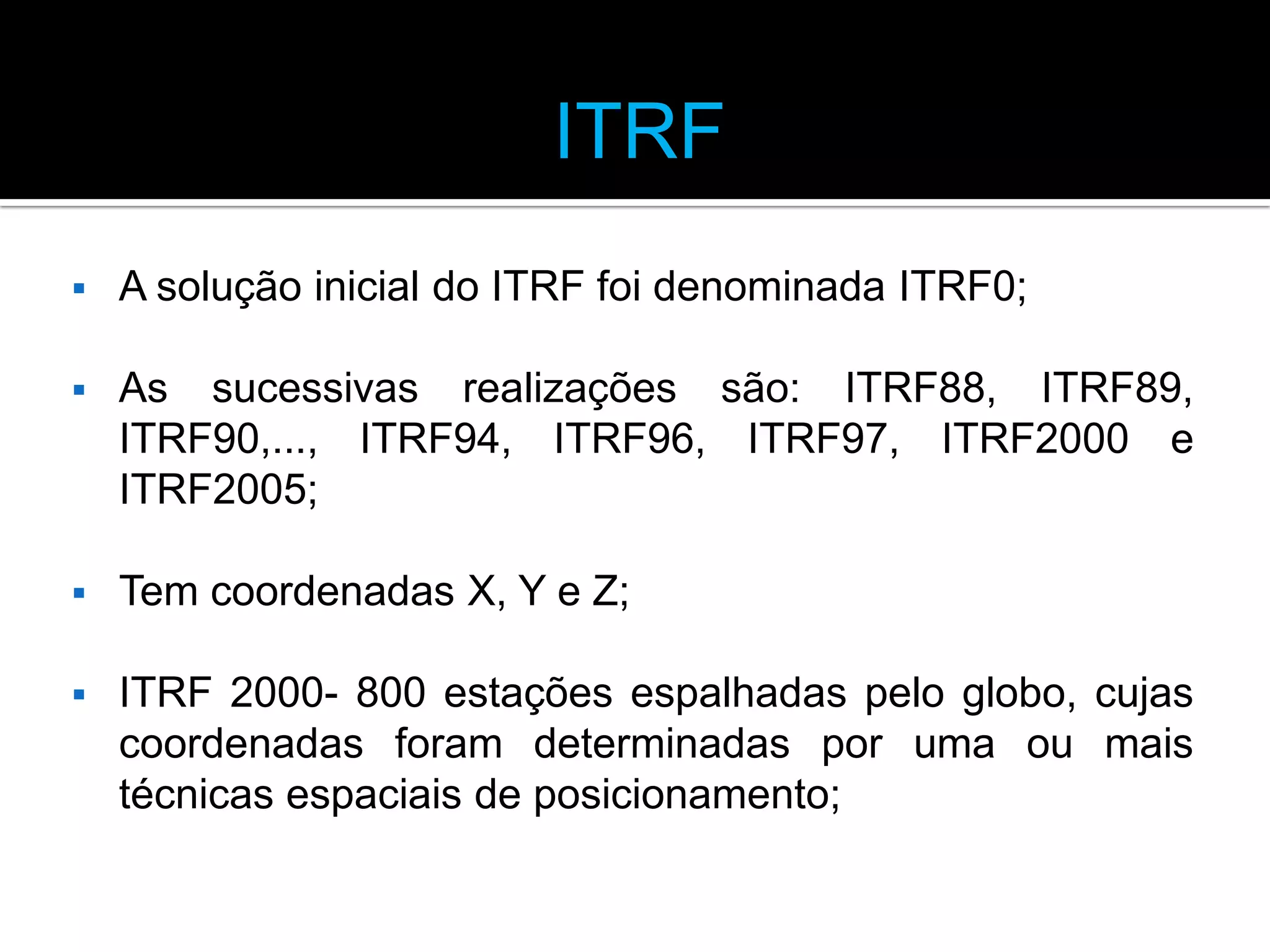

A solução inicial do ITRF foi denominada ITRF0;

As sucessivas realizações são: ITRF88, ITRF89,
ITRF90,..., ITRF94, ITRF96, ITRF97, ITRF2000 e
ITRF2005;

Tem coordenadas X, Y e Z;

ITRF 2000- 800 estações espalhadas pelo globo, cujas
coordenadas foram determinadas por uma ou mais
técnicas espaciais de posicionamento;

14. ITRF


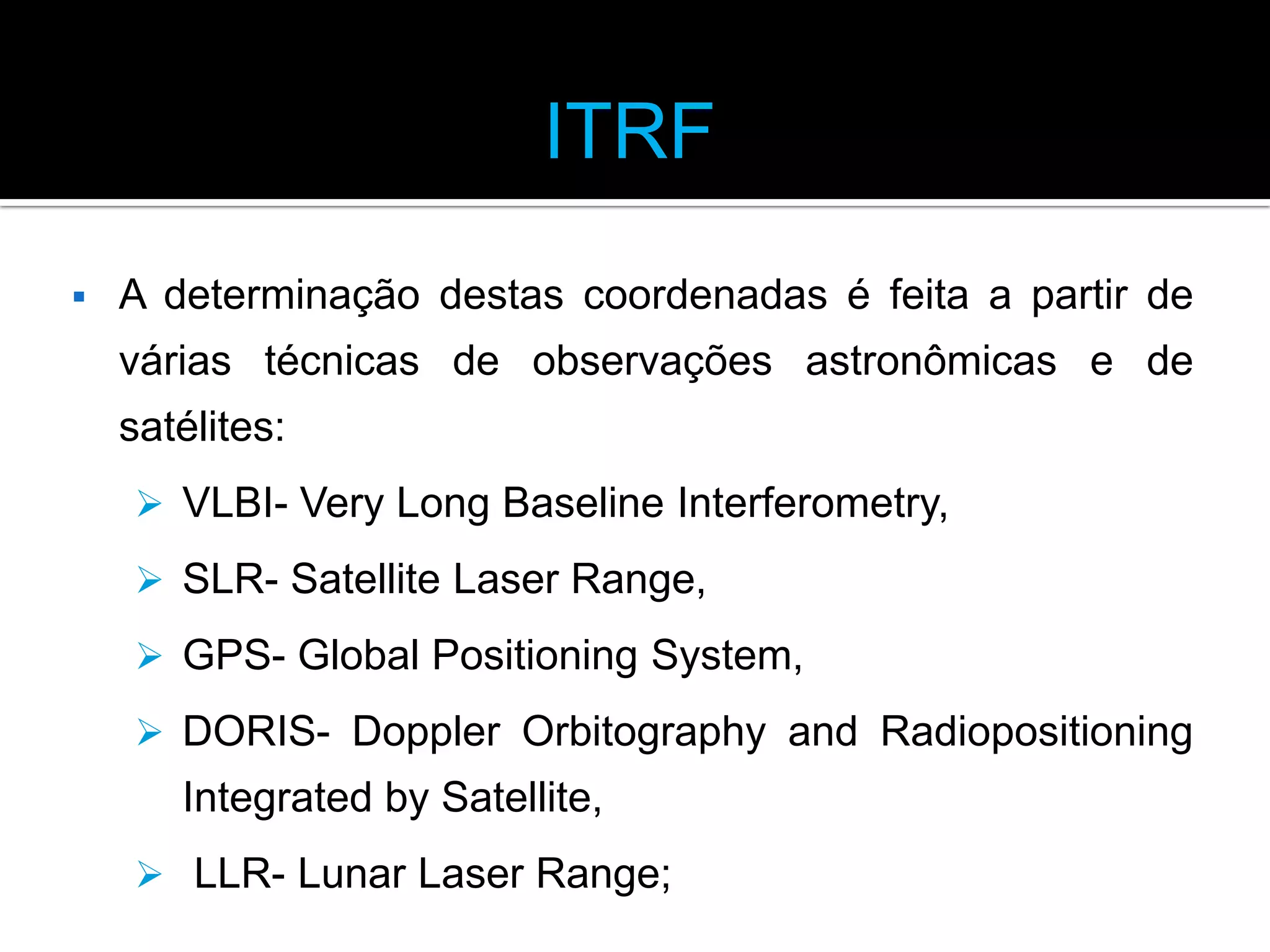

A determinação destas coordenadas é feita a partir de
várias técnicas de observações astronômicas e de
satélites:
 VLBI- Very Long Baseline Interferometry,
 SLR- Satellite Laser Range,
 GPS- Global Positioning System,
 DORIS- Doppler Orbitography and Radiopositioning
Integrated by Satellite,
 LLR- Lunar Laser Range;

15. ITRF


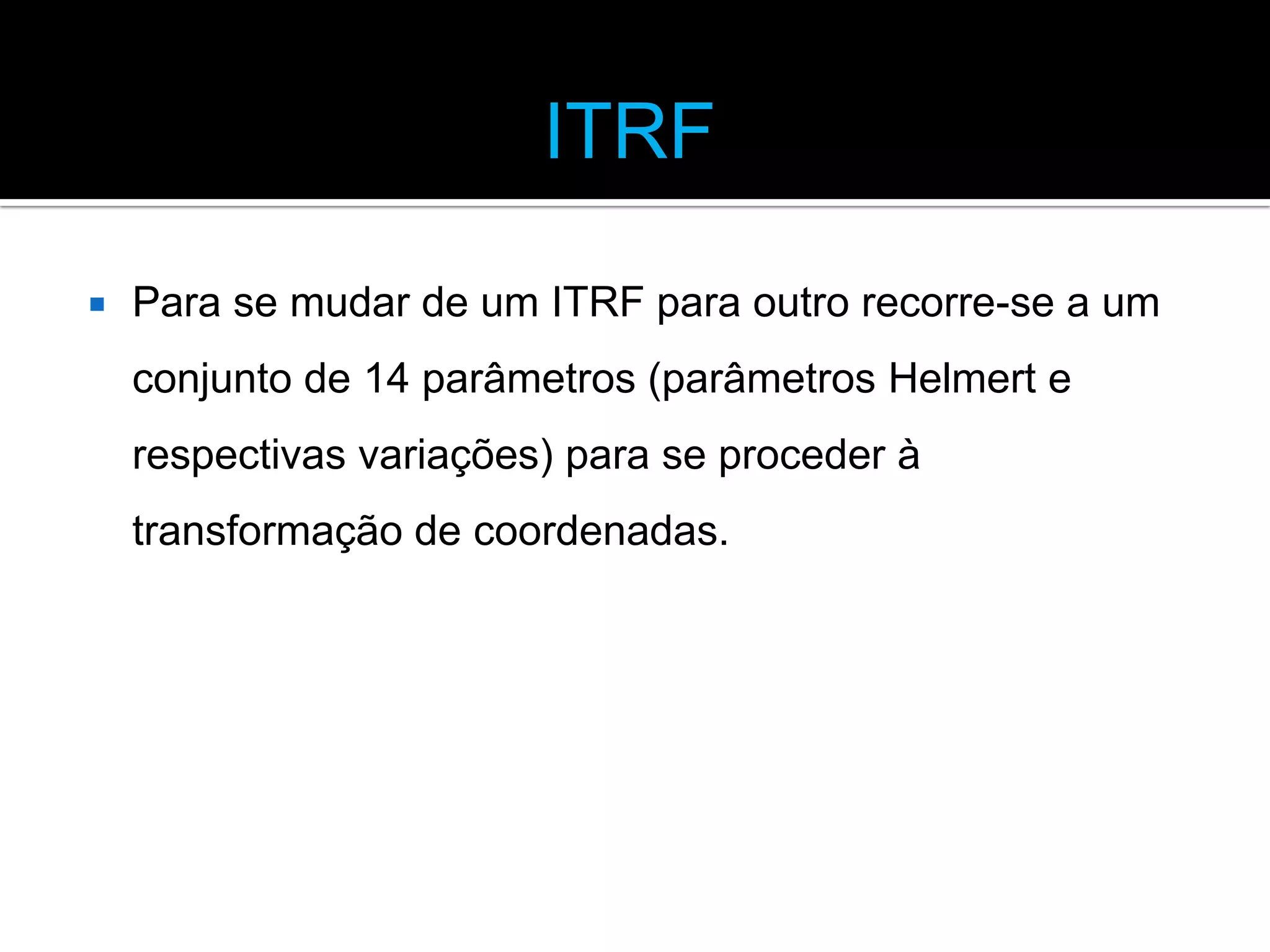

Para se mudar de um ITRF para outro recorre-se a um
conjunto de 14 parâmetros (parâmetros Helmert e
respectivas variações) para se proceder à
transformação de coordenadas.

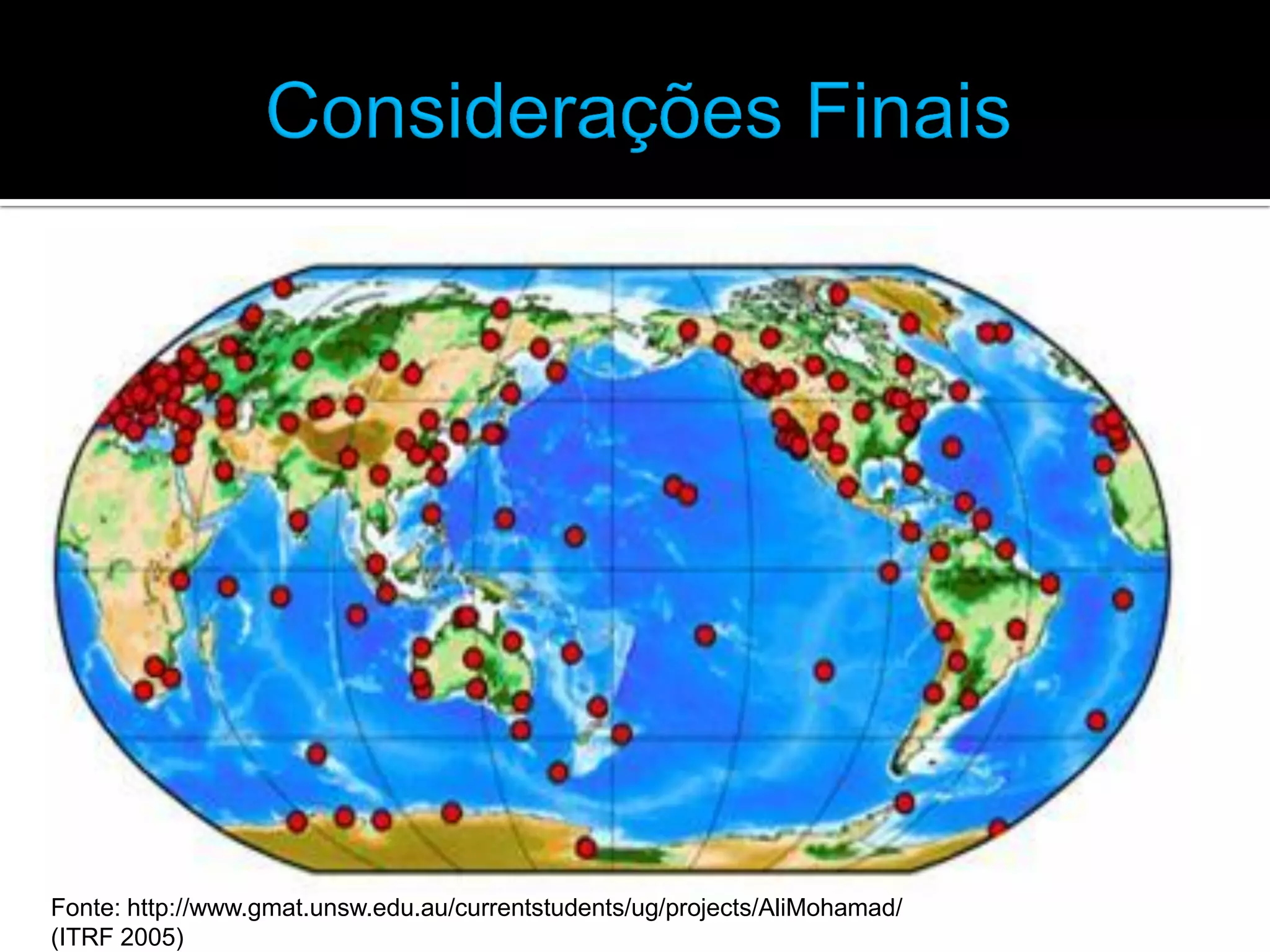

16. Fonte: http://www.gmat.unsw.edu.au/currentstudents/ug/projects/AliMohamad/
(ITRF 2005)

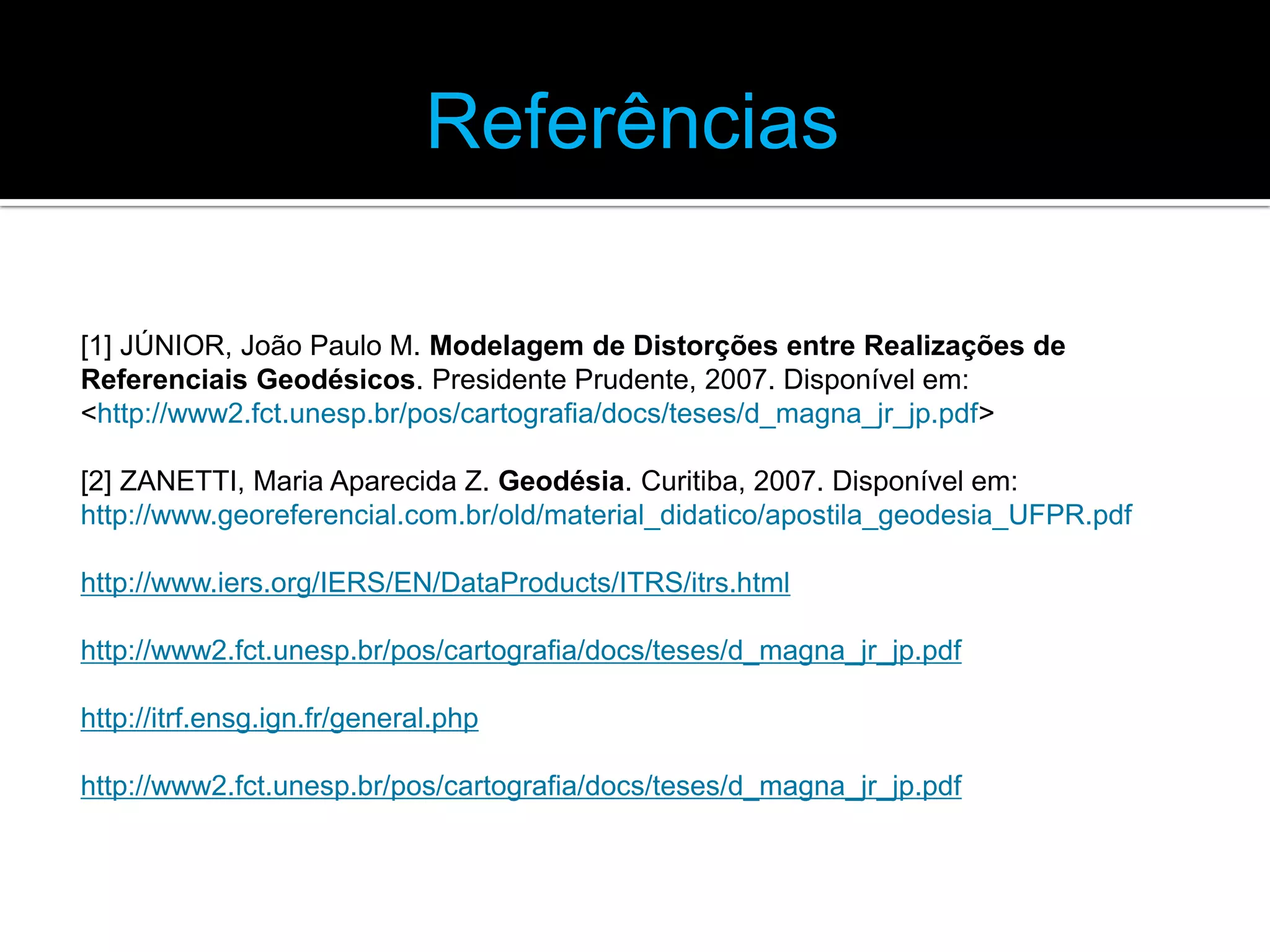

17. Referências
[1] JÚNIOR, João Paulo M. Modelagem de Distorções entre Realizações de
Referenciais Geodésicos. Presidente Prudente, 2007. Disponível em:
<http://www2.fct.unesp.br/pos/cartografia/docs/teses/d_magna_jr_jp.pdf>
[2] ZANETTI, Maria Aparecida Z. Geodésia. Curitiba, 2007. Disponível em:
http://www.georeferencial.com.br/old/material_didatico/apostila_geodesia_UFPR.pdf
http://www.iers.org/IERS/EN/DataProducts/ITRS/itrs.html
http://www2.fct.unesp.br/pos/cartografia/docs/teses/d_magna_jr_jp.pdf
http://itrf.ensg.ign.fr/general.php
http://www2.fct.unesp.br/pos/cartografia/docs/teses/d_magna_jr_jp.pdf
