O documento discute: 1) o plano topográfico e sistema geodésico local; 2) a definição de sistema geodésico local segundo a NTGIR; 3) a conversão entre coordenadas geodésicas e locais.

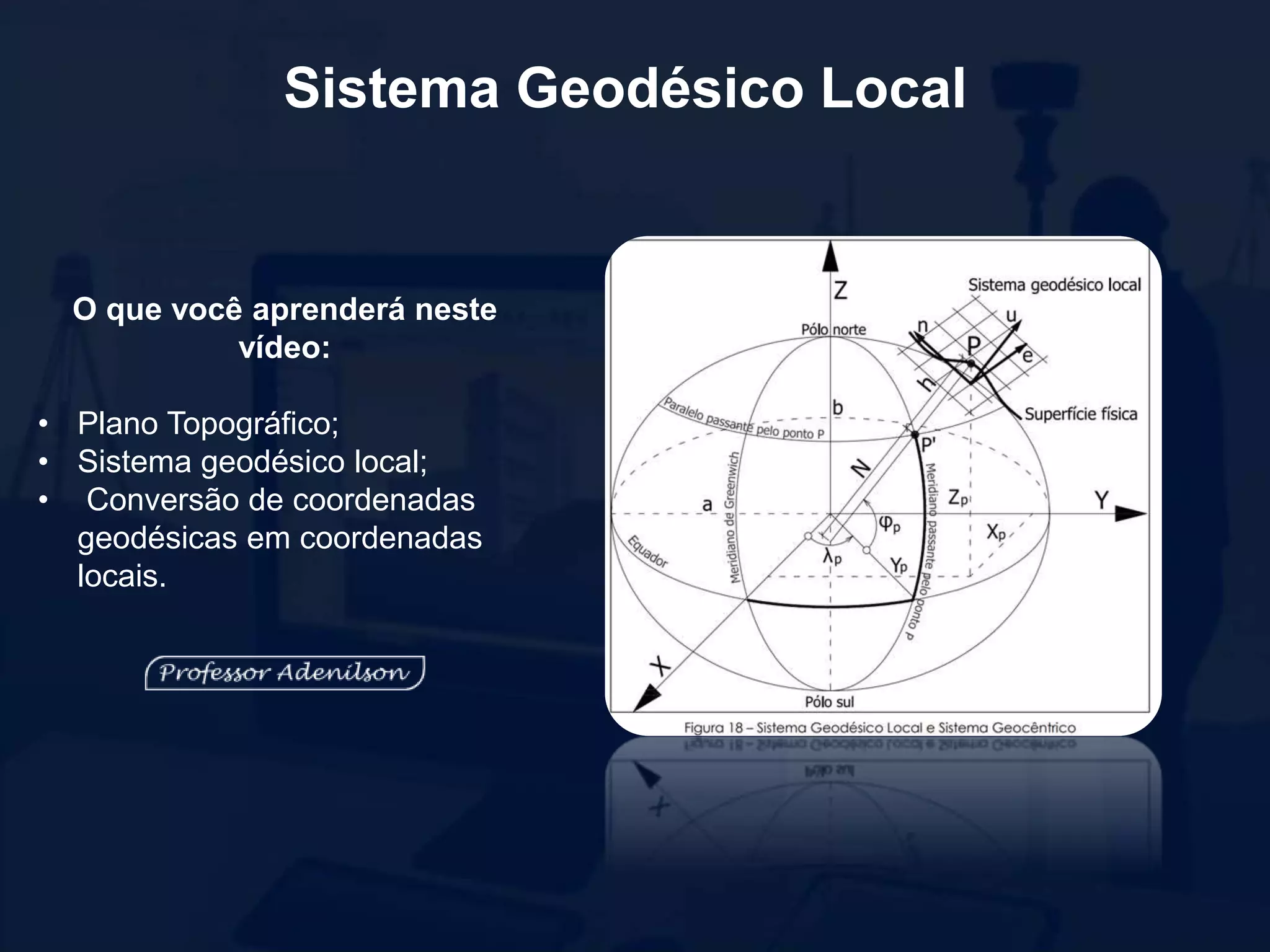

1. O que você aprenderá neste
vídeo:
• Plano Topográfico;
• Sistema geodésico local;
• Conversão de coordenadas
geodésicas em coordenadas
locais.
Sistema Geodésico Local

2. Curso de Operador de Receptores
GNSS
Domine o Posicionamento
Pelo GNSS do INÍCIO AO FIM
e Torne-se Independente na
Operação de Receptores
GNSS!

3. Curso de Operador de Receptores
GNSS

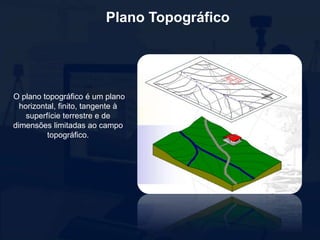

4. Plano Topográfico
O plano topográfico é um plano
horizontal, finito, tangente à
superfície terrestre e de
dimensões limitadas ao campo
topográfico.

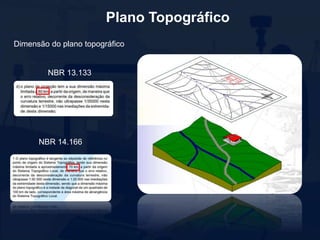

5. Plano Topográfico
Dimensão do plano topográfico
NBR 13.133
NBR 14.166

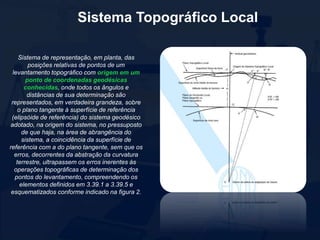

6. Sistema Topográfico Local
Sistema de representação, em planta, das
posições relativas de pontos de um
levantamento topográfico com origem em um
ponto de coordenadas geodésicas
conhecidas, onde todos os ângulos e
distâncias de sua determinação são
representados, em verdadeira grandeza, sobre
o plano tangente à superfície de referência
(elipsóide de referência) do sistema geodésico
adotado, na origem do sistema, no pressuposto
de que haja, na área de abrangência do
sistema, a coincidência da superfície de
referência com a do plano tangente, sem que os
erros, decorrentes da abstração da curvatura
terrestre, ultrapassem os erros inerentes às
operações topográficas de determinação dos
pontos do levantamento, compreendendo os
elementos definidos em 3.39.1 a 3.39.5 e
esquematizados conforme indicado na figura 2.

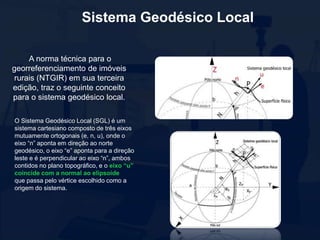

7. Sistema Geodésico Local
A norma técnica para o
georreferenciamento de imóveis
rurais (NTGIR) em sua terceira
edição, traz o seguinte conceito
para o sistema geodésico local.
O Sistema Geodésico Local (SGL) é um
sistema cartesiano composto de três eixos
mutuamente ortogonais (e, n, u), onde o
eixo “n” aponta em direção ao norte
geodésico, o eixo “e” aponta para a direção
leste e é perpendicular ao eixo “n”, ambos
contidos no plano topográfico, e o eixo “u”
coincide com a normal ao elipsoide
que passa pelo vértice escolhido como a
origem do sistema.

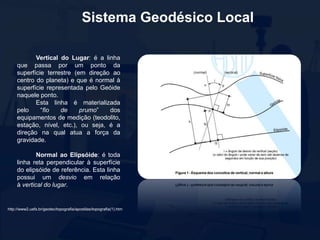

8. Sistema Geodésico Local
Vertical do Lugar: é a linha
que passa por um ponto da
superfície terrestre (em direção ao
centro do planeta) e que é normal à
superfície representada pelo Geóide
naquele ponto.
Esta linha é materializada
pelo “fio de prumo” dos
equipamentos de medição (teodolito,
estação, nível, etc.), ou seja, é a
direção na qual atua a força da
gravidade.
Normal ao Elipsóide: é toda
linha reta perpendicular à superfície
do elipsóide de referência. Esta linha
possui um desvio em relação
à vertical do lugar.
http://www2.uefs.br/geotec/topografia/apostilas/topografia(1).htm

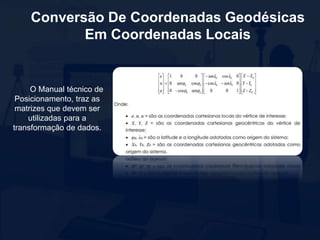

9. Conversão De Coordenadas Geodésicas
Em Coordenadas Locais
O Manual técnico de
Posicionamento, traz as
matrizes que devem ser
utilizadas para a
transformação de dados.

10. Conversão De Coordenadas Locais Em
Coordenadas Geodésicas
Estas fórmulas devem ser utilizadas, por
exemplo, para a determinação de
coordenadas de marcos de
apoio utilizados em trabalhos realizados
com estações totais e receptores GNSS.
