Dobras e Falhas

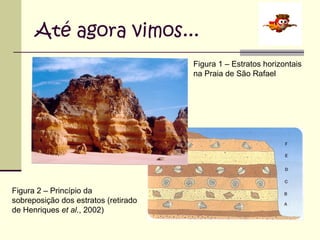

Até agora vimos...
Figura 1 – Estratos horizontais
na Praia de São Rafael

Figura 2 – Princípio da
sobreposição dos estratos (retirado
de Henriques et al., 2002)
... mas nunca viste camadas
assim?

Figura 4 – Dobras observáveis à entrada de
Mértola

Figura 3 – Camadas inclinadas na Praia do Telheiro
O que são dobras e falhas?
 São deformações da crosta terrestre;
 Resultam de forças tectónicas, resultantes do

movimento das placas litosféricas;

Figura 5 – Dobra

Figura 6 – Falha

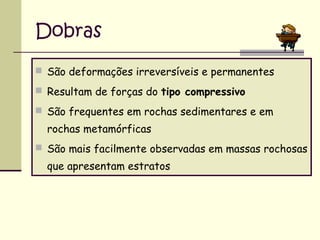

Dobras
 São deformações irreversíveis e permanentes
 Resultam de forças do tipo compressivo
 São frequentes em rochas sedimentares e em

rochas metamórficas
 São mais facilmente observadas em massas rochosas

que apresentam estratos

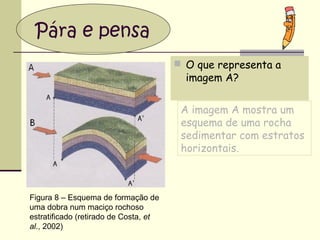

Pára e pensa
 O que representa a

imagem A?

A imagem A mostra um
esquema de uma rocha
sedimentar com estratos
horizontais.

Figura 8 – Esquema de formação de
uma dobra num maciço rochoso
estratificado (retirado de Costa, et
al., 2002)

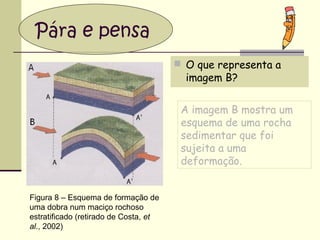

Pára e pensa
 O que representa a

imagem B?

A imagem B mostra um
esquema de uma rocha
sedimentar que foi
sujeita a uma
deformação.
Figura 8 – Esquema de formação de
uma dobra num maciço rochoso
estratificado (retirado de Costa, et
al., 2002)

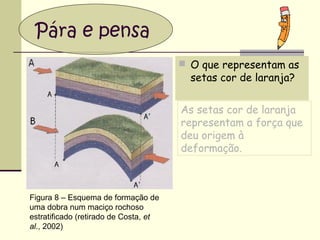

Pára e pensa
 O que representam as

setas cor de laranja?

As setas cor de laranja
representam a força que
deu origem à
deformação.

Figura 8 – Esquema de formação de
uma dobra num maciço rochoso
estratificado (retirado de Costa, et
al., 2002)

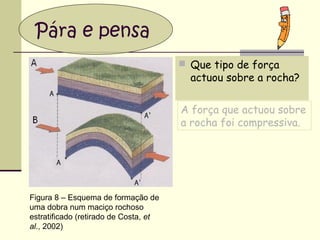

Pára e pensa
 Que tipo de força

actuou sobre a rocha?

A força que actuou sobre
a rocha foi compressiva.

Figura 8 – Esquema de formação de
uma dobra num maciço rochoso
estratificado (retirado de Costa, et
al., 2002)

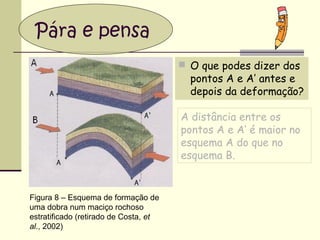

Pára e pensa
 O que podes dizer dos

pontos A e A’ antes e
depois da deformação?

A distância entre os
pontos A e A’ é maior no
esquema A do que no
esquema B.

Figura 8 – Esquema de formação de
uma dobra num maciço rochoso
estratificado (retirado de Costa, et
al., 2002)

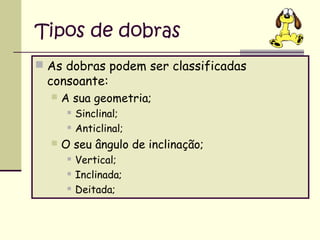

Tipos de dobras
 As dobras podem ser classificadas

consoante:


A sua geometria;





Sinclinal;
Anticlinal;

O seu ângulo de inclinação;




Vertical;
Inclinada;
Deitada;

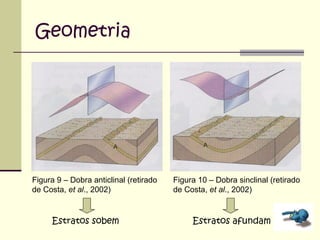

Geometria

Figura 9 – Dobra anticlinal (retirado
de Costa, et al., 2002)

Estratos sobem

Figura 10 – Dobra sinclinal (retirado
de Costa, et al., 2002)

Estratos afundam

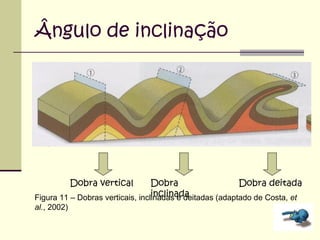

Ângulo de inclinação

Dobra
Dobra deitada
inclinada
Figura 11 – Dobras verticais, inclinadas e deitadas (adaptado de Costa, et
Dobra vertical

al., 2002)

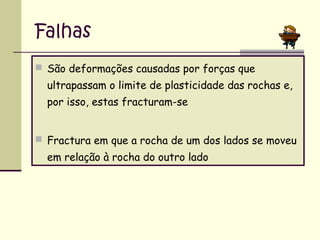

Falhas
 São deformações causadas por forças que

ultrapassam o limite de plasticidade das rochas e,
por isso, estas fracturam-se
 Fractura em que a rocha de um dos lados se moveu

em relação à rocha do outro lado

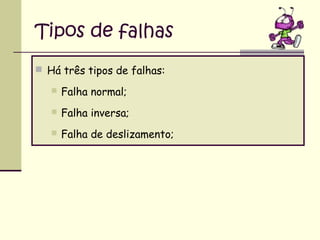

Tipos de falhas
 Há três tipos de falhas:


Falha normal;



Falha inversa;



Falha de deslizamento;

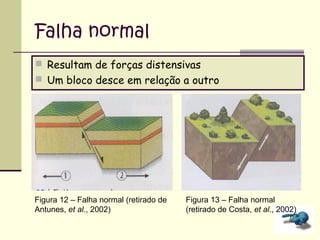

Falha normal
 Resultam de forças distensivas
 Um bloco desce em relação a outro

Figura 12 – Falha normal (retirado de
Antunes, et al., 2002)

Figura 13 – Falha normal
(retirado de Costa, et al., 2002)
Falha inversa
 Resultam de forças compressivas
 Um bloco sobe em relação a outro

Figura 14 – Falha inversa (retirado
de Antunes, et al., 2002)

Figura 15 – Falha inversa
(retirado de Costa, et al., 2002)

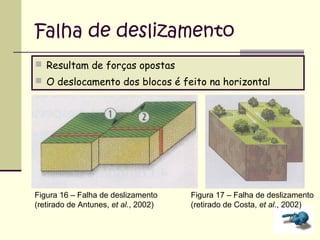

Falha de deslizamento
 Resultam de forças opostas
 O deslocamento dos blocos é feito na horizontal

Figura 16 – Falha de deslizamento
(retirado de Antunes, et al., 2002)

Figura 17 – Falha de deslizamento
(retirado de Costa, et al., 2002)
... E agora


Vamos fazer exercícios…
