1. 2

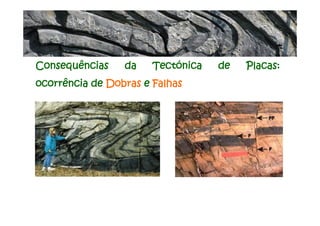

Subdomínio

3. Consequências da Tectónica de Placas:
ocorrência de Dobras e Falhas

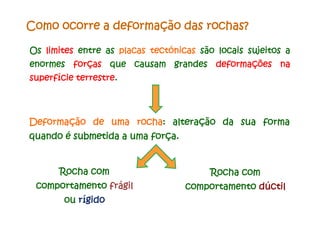

4. Os limites entre as placas tectónicas são locais sujeitos a
enormes forças que causam grandes deformações na
superfície terrestre.
Como ocorre a deformação das rochas?
Deformação de uma rocha: alteração da sua forma
quando é submetida a uma força.
Rocha com
comportamento frágil
ou rígido
Rocha com
comportamento dúctil

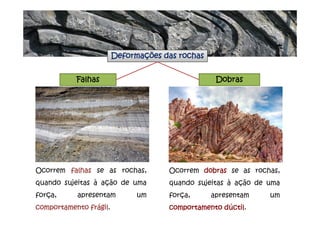

5. Deformações das rochas
Dobras
Ocorrem falhas se as rochas,
quando sujeitas à ação de uma
força, apresentam um
comportamento frágil.
Falhas
Ocorrem dobras se as rochas,
quando sujeitas à ação de uma
força, apresentam um
comportamento dúctil.

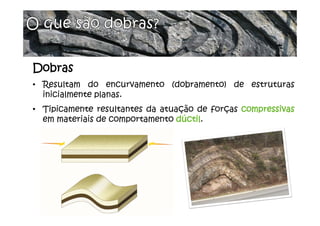

6. Dobras
• Resultam do encurvamento (dobramento) de estruturas
inicialmente planas.
• Tipicamente resultantes da atuação de forças compressivas
em materiais de comportamento dúctil.

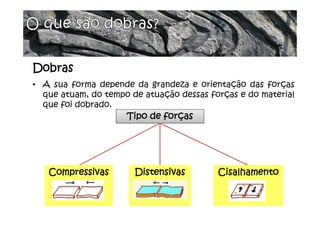

7. Dobras
• A sua forma depende da grandeza e orientação das forças
que atuam, do tempo de atuação dessas forças e do material
que foi dobrado.
Tipo de forças
Cisalhamento
Compressivas Distensivas

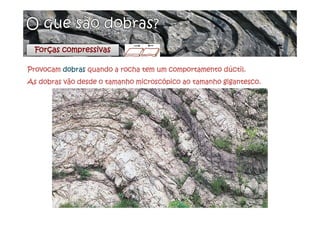

8. Forças compressivas
Provocam dobras quando a rocha tem um comportamento dúctil.
As dobras vão desde o tamanho microscópico ao tamanho gigantesco.

9. Forças compressivas

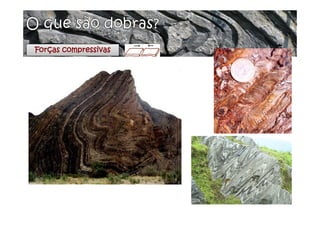

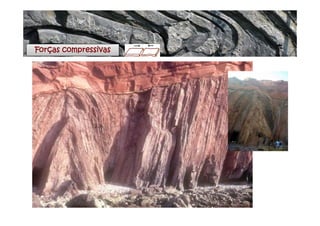

10. Forças compressivas

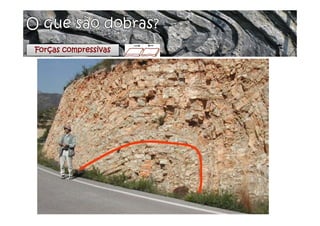

11. Forças compressivas

12. Forças compressivas

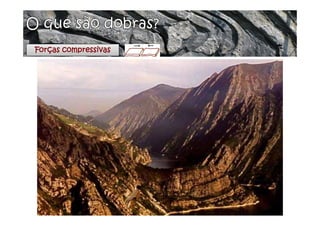

13. Forças compressivas

14. • Numa dobra simples,
reconhecem-se dois lados
pouco encurvados que se
designam por flancos, estes
convergem numa zona mais
encurvada, a zona de
charneira.
• É possível definir um plano de
simetria que se designa por
plano axial.
• O plano axial interceta a
dobra segundo uma linha (linha
de charneira).
Elementos geométricos de uma dobra
Plano axial
Linha de
charneira

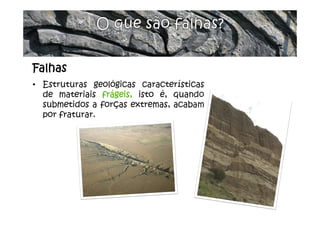

15. Falhas
• Estruturas geológicas características
de materiais frágeis, isto é, quando
submetidos a forças extremas, acabam
por fraturar.

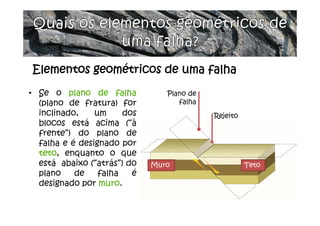

16. • Se o plano de falha
(plano de fratura) for
inclinado, um dos
blocos está acima (“à
frente”) do plano de
falha e é designado por
teto, enquanto o que
está abaixo (“atrás”) do
plano de falha é
designado por muro.
Elementos geométricos de uma falha
Rejeito
Plano de
falha
Muro Teto

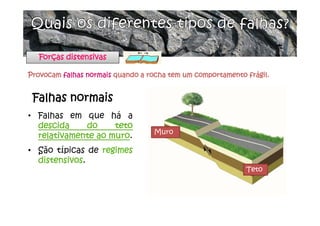

17. • Falhas em que há a
descida do teto
relativamente ao muro.
• São típicas de regimes
distensivos.
Falhas normais
Muro
Teto
Forças distensivas
Provocam falhas normais quando a rocha tem um comportamento frágil.

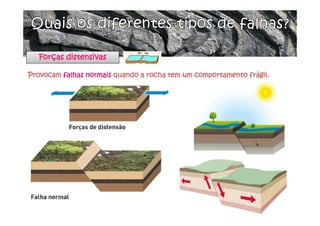

18. Forças distensivas
Provocam falhas normais quando a rocha tem um comportamento frágil.

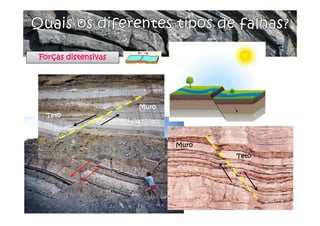

19. Forças distensivas
Teto
Muro
Teto
Muro

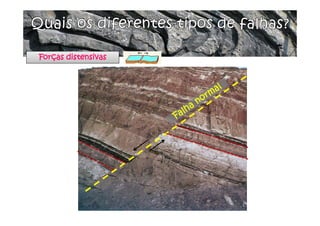

20. Forças distensivas

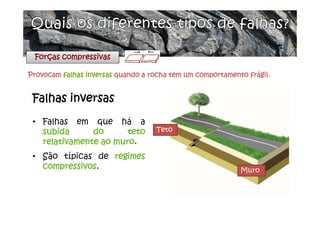

21. • Falhas em que há a
subida do teto
relativamente ao muro.
• São típicas de regimes
compressivos.
Falhas inversas
Muro
Teto
Forças compressivas
Provocam falhas inversas quando a rocha tem um comportamento frágil.

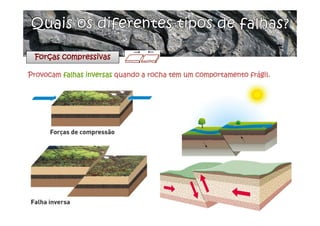

22. Forças compressivas
Provocam falhas inversas quando a rocha tem um comportamento frágil.

23. Forças compressivas

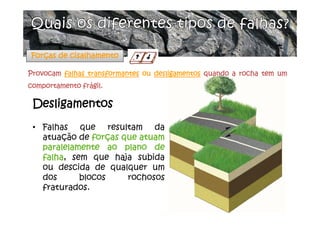

24. • Falhas que resultam da
atuação de forças que atuam
paralelamente ao plano de
falha, sem que haja subida
ou descida de qualquer um
dos blocos rochosos
fraturados.
Desligamentos
Forças de cisalhamento
Provocam falhas transformantes ou desligamentos quando a rocha tem um
comportamento frágil.

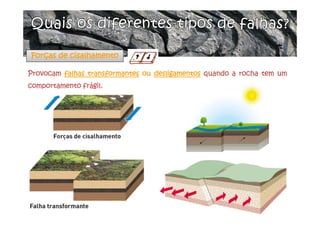

25. Forças de cisalhamento
Provocam falhas transformantes ou desligamentos quando a rocha tem um
comportamento frágil.

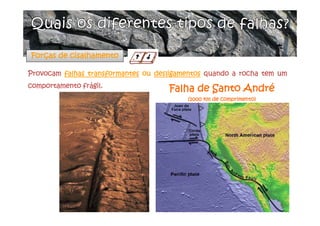

26. Forças de cisalhamento
Provocam falhas transformantes ou desligamentos quando a rocha tem um
comportamento frágil.
Falha de Santo André
(1000 km de comprimento)

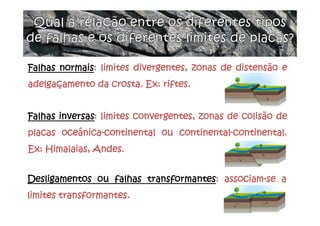

27. Falhas normais: limites divergentes, zonas de distensão e
adelgaçamento da crosta. Ex: riftes.
Falhas inversas: limites convergentes, zonas de colisão de
placas oceânica-continental ou continental-continental.
Ex: Himalaias, Andes.
Desligamentos ou falhas transformantes: associam-se a
limites transformantes.

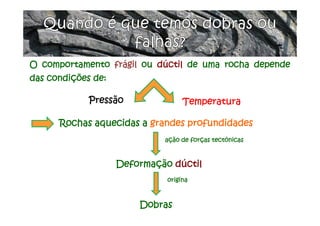

28. O comportamento frágil ou dúctil de uma rocha depende
das condições de:
Rochas aquecidas a grandes profundidades
Pressão Temperatura
ação de forças tectónicas
Deformação dúctil
origina
Dobras

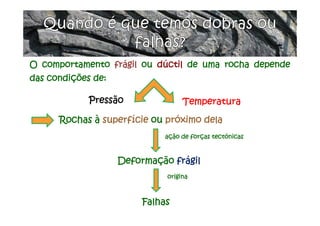

29. O comportamento frágil ou dúctil de uma rocha depende
das condições de:
Pressão Temperatura
Rochas à superfície ou próximo dela
ação de forças tectónicas
Deformação frágil
origina
Falhas

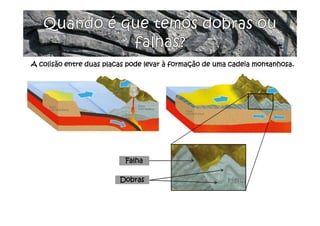

30. A colisão entre duas placas pode levar à formação de uma cadeia montanhosa.
Falha
Falha
Dobras
Dobras
