Profª Anabela Ramos
Falhas e
dobras
Escola Secundária du
Bocage

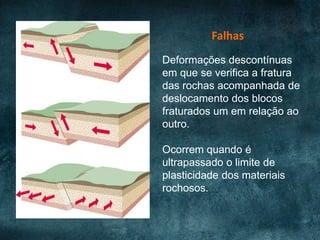

Deformações descontínuas
em que se verifica a fratura
das rochas acompanhada de
deslocamento dos blocos
fraturados um em relação ao
outro.
Ocorrem quando é
ultrapassado o limite de
plasticidade dos materiais
rochosos.
Falhas

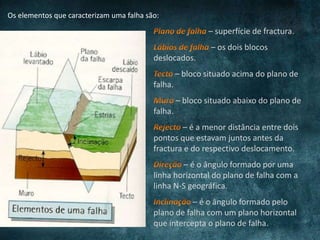

Os elementos que caracterizam uma falha são:
– superfície de fractura.
– os dois blocos
deslocados.
– bloco situado acima do plano de
falha.
– bloco situado abaixo do plano de
falha.
– é a menor distância entre dois
pontos que estavam juntos antes da
fractura e do respectivo deslocamento.
– é o ângulo formado por uma
linha horizontal do plano de falha com a
linha N-S geográfica.
– é o ângulo formado pelo
plano de falha com um plano horizontal
que intercepta o plano de falha.

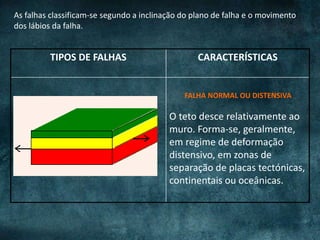

As falhas classificam-se segundo a inclinação do plano de falha e o movimento
dos lábios da falha.
TIPOS DE FALHAS CARACTERÍSTICAS
O teto desce relativamente ao
muro. Forma-se, geralmente,
em regime de deformação
distensivo, em zonas de
separação de placas tectónicas,
continentais ou oceânicas.
FALHA NORMAL OU DISTENSIVA

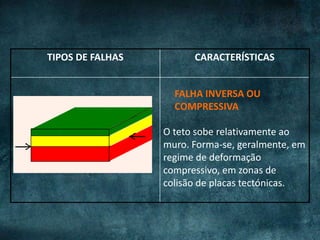

TIPOS DE FALHAS CARACTERÍSTICAS
O teto sobe relativamente ao
muro. Forma-se, geralmente, em
regime de deformação
compressivo, em zonas de
colisão de placas tectónicas.
FALHA INVERSA OU
COMPRESSIVA

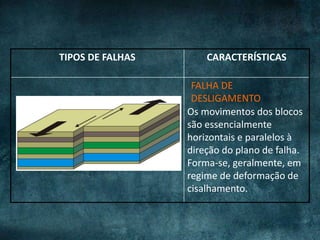

TIPOS DE FALHAS CARACTERÍSTICAS
Os movimentos dos blocos
são essencialmente
horizontais e paralelos à
direção do plano de falha.
Forma-se, geralmente, em
regime de deformação de
cisalhamento.
FALHA DE
DESLIGAMENTO

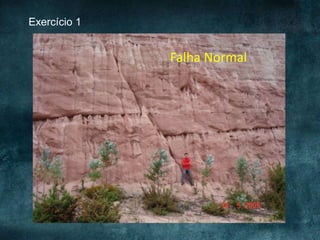

Exercício 1
Falha Normal

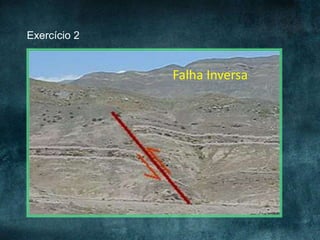

Exercício 2
Falha Inversa

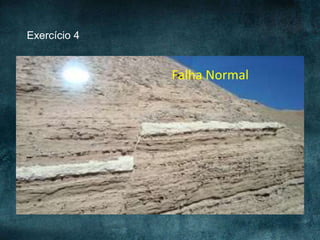

Exercício 4
Falha Normal

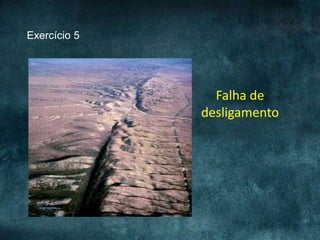

Exercício 5
Falha de
desligamento
Em Portugal, são numerosos
os exemplos de falhas:

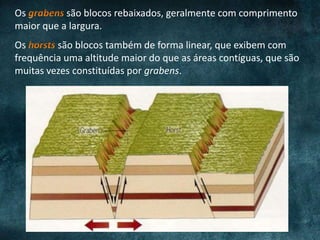

Os são blocos rebaixados, geralmente com comprimento
maior que a largura.
Os são blocos também de forma linear, que exibem com
frequência uma altitude maior do que as áreas contíguas, que são
muitas vezes constituídas por grabens.

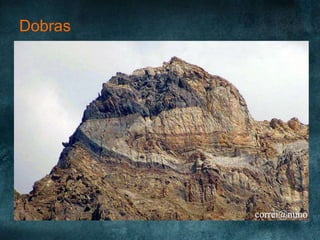

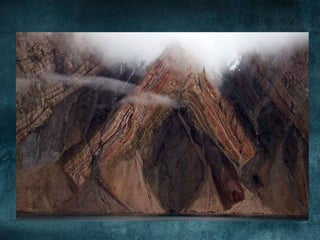

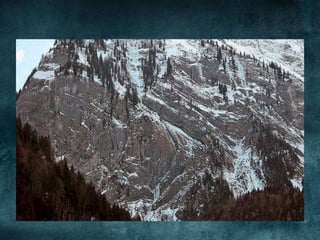

Dobras

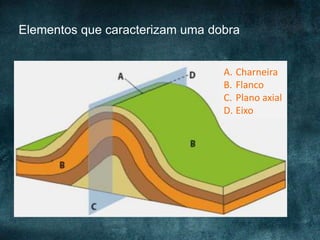

Elementos que caracterizam uma dobra
A. Charneira
B. Flanco
C. Plano axial
D. Eixo

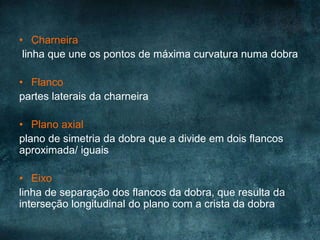

• Charneira
linha que une os pontos de máxima curvatura numa dobra
• Flanco
partes laterais da charneira
• Plano axial
plano de simetria da dobra que a divide em dois flancos
aproximada/ iguais
• Eixo
linha de separação dos flancos da dobra, que resulta da
interseção longitudinal do plano com a crista da dobra

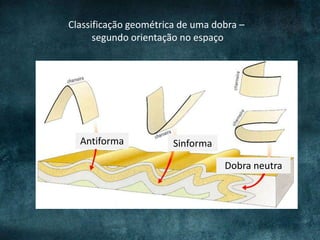

Classificação geométrica de uma dobra –
segundo orientação no espaço
Antiforma Sinforma
Dobra neutra
Classificação das dobras quanto à idade das camadas
Anticlinal Sinclinal

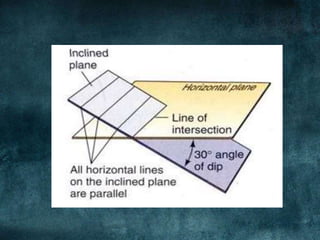

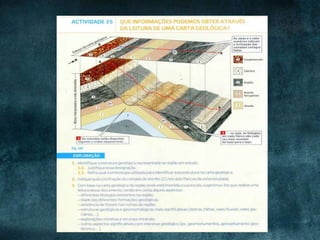

Determinação da
atitude

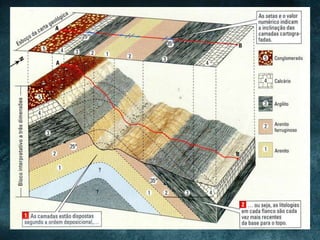

Falhas e dobras

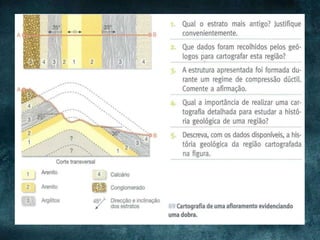

Falhas e dobras

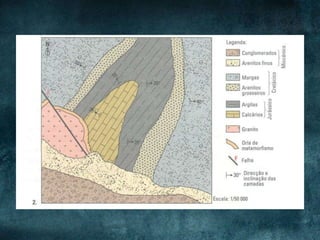

Falhas e dobras
Falhas e dobras
Falhas e dobras
Falhas e dobras
