1. INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DA BAHIA
Disciplina: Controle de Processo
Turma: 8843
Aluna:Railane Freitas
Exercício sobre medição de Vazão
1.Proceda as conversões:
a) 12m3/h para L/h
1 m³ = 1.000 L
12m³ = 12.000 L logo -> 12m³/h = 12.000 L/h ou 1,2 x 104
L/h
b) 12m3/h para cm3//h
1 m³ = 1.000.000 cm³
12 m³ = 12.000.000 cm³ ou 1,2x107
cm³, logo12m³/h = 1,2 x 107
cm³/h
c)5 cm3//h para m3/s
1 cm³/h = 2,78 x 10-10
m³/s
5 cm³/h = 1,39 x 10-9
m³/s
2. Para que serve o Número de Reynolds?
R:É um número adimensional usado em mecânica dos fluidos para o cálculo do regime
de escoamento de determinado fluidosobre uma superfície. É utilizado, por exemplo, em
projetos de tubulações industriais e asas de aviões.
3. Qual a diferença de vazão em regime laminar e vazão em regime turbulento?
R:O regime turbulento é descrito por uma mistura intensa do líquido e oscilações de
velocidade e pressão, o movimento das partículas é caótico e sem trajetória
determinada. Já a vazão em regime laminar é caracterizada por um escoamento em
camadas concêntricas, e depende da forma do duto, sem passagens das partículas do
fluido de uma camada para outra e sem alteração de velocidade, para determinada
vazão.
4. Descreva as vantagens e desvantagens do Tubo de Venturi frente a Placa de Orifício.
R: A placa de orifício possui perda de carga não desprezível, e o tubo de Venturi possui
uma perda de carga permanente com menor valor, pois não possui modificações bruscas

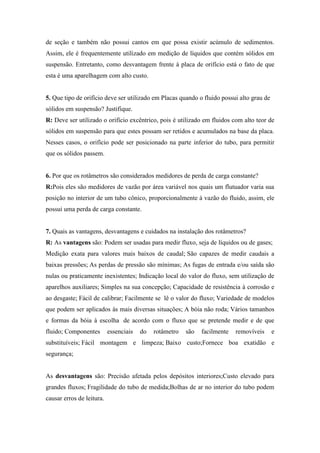

2. de seção e também não possui cantos em que possa existir acúmulo de sedimentos.
Assim, ele é frequentemente utilizado em medição de líquidos que contém sólidos em
suspensão. Entretanto, como desvantagem frente à placa de orifício está o fato de que
esta é uma aparelhagem com alto custo.
5. Que tipo de orifício deve ser utilizado em Placas quando o fluido possui alto grau de
sólidos em suspensão? Justifique.
R: Deve ser utilizado o orifício excêntrico, pois é utilizado em fluidos com alto teor de
sólidos em suspensão para que estes possam ser retidos e acumulados na base da placa.
Nesses casos, o orifício pode ser posicionado na parte inferior do tubo, para permitir
que os sólidos passem.
6. Por que os rotâmetros são considerados medidores de perda de carga constante?
R:Pois eles são medidores de vazão por área variável nos quais um flutuador varia sua
posição no interior de um tubo cônico, proporcionalmente à vazão do fluido, assim, ele
possui uma perda de carga constante.
7. Quais as vantagens, desvantagens e cuidados na instalação dos rotâmetros?
R: As vantagens são: Podem ser usadas para medir fluxo, seja de líquidos ou de gases;
Medição exata para valores mais baixos de caudal; São capazes de medir caudais a
baixas pressões; As perdas de pressão são mínimas; As fugas de entrada e/ou saída são
nulas ou praticamente inexistentes; Indicação local do valor do fluxo, sem utilização de
aparelhos auxiliares; Simples na sua concepção; Capacidade de resistência à corrosão e
ao desgaste; Fácil de calibrar; Facilmente se lê o valor do fluxo; Variedade de modelos
que podem ser aplicados às mais diversas situações; A bóia não roda; Vários tamanhos
e formas da bóia à escolha de acordo com o fluxo que se pretende medir e de que
fluido; Componentes essenciais do rotâmetro são facilmente removíveis e
substituíveis; Fácil montagem e limpeza; Baixo custo;Fornece boa exatidão e
segurança;
As desvantagens são: Precisão afetada pelos depósitos interiores;Custo elevado para
grandes fluxos; Fragilidade do tubo de medida;Bolhas de ar no interior do tubo podem
causar erros de leitura.

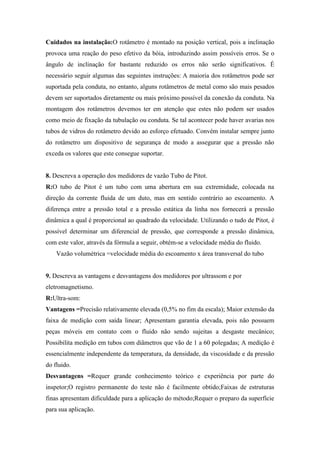

3. Cuidados na instalação:O rotâmetro é montado na posição vertical, pois a inclinação
provoca uma reação do peso efetivo da bóia, introduzindo assim possíveis erros. Se o
ângulo de inclinação for bastante reduzido os erros não serão significativos. É
necessário seguir algumas das seguintes instruções: A maioria dos rotâmetros pode ser
suportada pela conduta, no entanto, alguns rotâmetros de metal como são mais pesados
devem ser suportados diretamente ou mais próximo possível da conexão da conduta. Na
montagem dos rotâmetros devemos ter em atenção que estes não podem ser usados
como meio de fixação da tubulação ou conduta. Se tal acontecer pode haver avarias nos
tubos de vidros do rotâmetro devido ao esforço efetuado. Convém instalar sempre junto
do rotâmetro um dispositivo de segurança de modo a assegurar que a pressão não
exceda os valores que este consegue suportar.
8. Descreva a operação dos medidores de vazão Tubo de Pitot.
R:O tubo de Pitot é um tubo com uma abertura em sua extremidade, colocada na
direção da corrente fluida de um duto, mas em sentido contrário ao escoamento. A
diferença entre a pressão total e a pressão estática da linha nos fornecerá a pressão
dinâmica a qual é proporcional ao quadrado da velocidade. Utilizando o tudo de Pitot, é
possível determinar um diferencial de pressão, que corresponde a pressão dinâmica,
com este valor, através da fórmula a seguir, obtém-se a velocidade média do fluido.
Vazão volumétrica =velocidade média do escoamento x área transversal do tubo
9. Descreva as vantagens e desvantagens dos medidores por ultrassom e por
eletromagnetismo.
R:Ultra-som:
Vantagens =Precisão relativamente elevada (0,5% no fim da escala); Maior extensão da
faixa de medição com saída linear; Apresentam garantia elevada, pois não possuem
peças móveis em contato com o fluido não sendo sujeitas a desgaste mecânico;
Possibilita medição em tubos com diâmetros que vão de 1 a 60 polegadas; A medição é
essencialmente independente da temperatura, da densidade, da viscosidade e da pressão
do fluido.
Desvantagens =Requer grande conhecimento teórico e experiência por parte do
inspetor;O registro permanente do teste não é facilmente obtido;Faixas de estruturas
finas apresentam dificuldade para a aplicação do método;Requer o preparo da superfície
para sua aplicação.

4. Eletromagnetismo:
Vantagens =Baixa perda de carga; Boa exatidão e repetibilidade; É compatível a quase
todos os fluidos a serem utilizados na indústria; Não há necessidade de manutenção; A
medição é independente da pressão, temperatura, viscosidade e da densidade; Alta
rangeabilidade; Possibilidade de medição bidirecional.
Desvantagens =Apenas fluidos condutivos podem ser medidos; Faixas de temperatura e
pressão limitadas; A disponibilidade do equipamento para atmosferas explosivas é
limitada; Sensibilidade a ruídos, as vezes é necessário aterramento; Necessidade de
trechos retos.
10. Descreva a operação do medidor de vazão Coriolis e suas aplicações.
R:Este medidor utiliza a inércia e a aceleração centrípeta. A vazão da tubulação é
dividida em duas por dois tubos paralelos que possuem forma de “U”, e ao fim destes
tubos a vazão volta a ser conduzida por um único tubo. Próximo da parte inferior de
cada “U“ existem eletroimãs que fazem os dois tubos oscilarem em suas frequências
naturais de vibração e cuja a amplitude não excede alguns milímetros.Com o passar de
fluido pelos tubos, em função desta oscilação, surge uma torção nos tubos cuja
defasagem permite a medição da vazão mássica. Esta defasagem é medida por sensores
magnéticos instalados nas partes retas dos tubos em U. Este tipo de medidor pode ser
utilizado para medições de fluxos de líquidos e gases, com ou sem sólidos em
suspensão.
