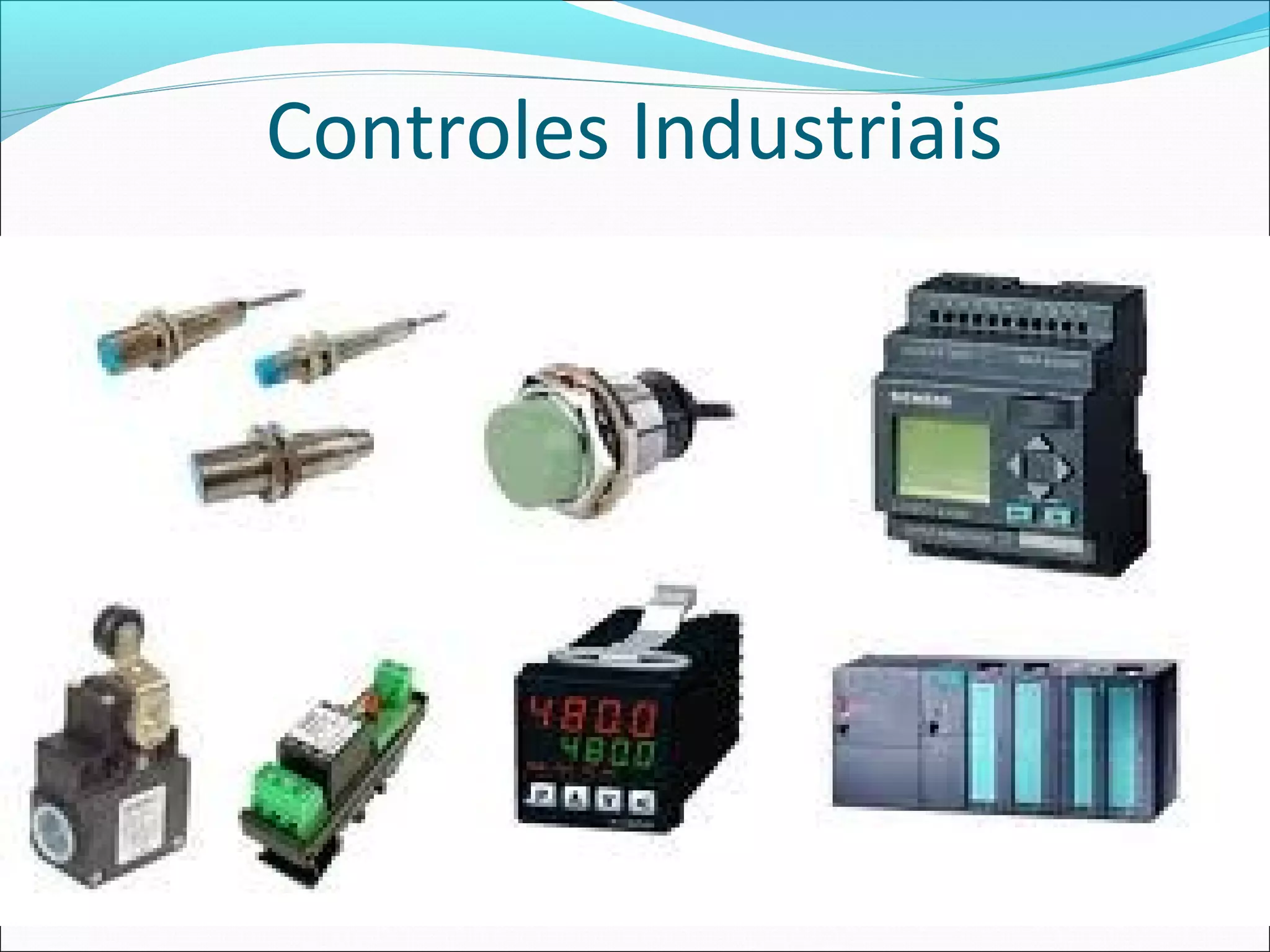

1. Controles Industriais

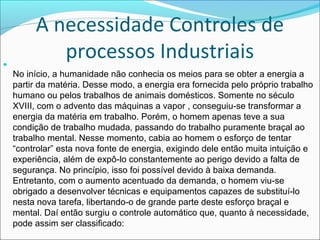

2. A necessidade Controles de
processos Industriais

No início, a humanidade não conhecia os meios para se obter a energia a
partir da matéria. Desse modo, a energia era fornecida pelo próprio trabalho
humano ou pelos trabalhos de animais domésticos. Somente no século
XVIII, com o advento das máquinas a vapor , conseguiu-se transformar a
energia da matéria em trabalho. Porém, o homem apenas teve a sua
condição de trabalho mudada, passando do trabalho puramente braçal ao
trabalho mental. Nesse momento, cabia ao homem o esforço de tentar
“controlar” esta nova fonte de energia, exigindo dele então muita intuição e
experiência, além de expô-lo constantemente ao perigo devido a falta de
segurança. No princípio, isso foi possível devido à baixa demanda.
Entretanto, com o aumento acentuado da demanda, o homem viu-se
obrigado a desenvolver técnicas e equipamentos capazes de substituí-lo
nesta nova tarefa, libertando-o de grande parte deste esforço braçal e
mental. Daí então surgiu o controle automático que, quanto à necessidade,
pode assim ser classificado:

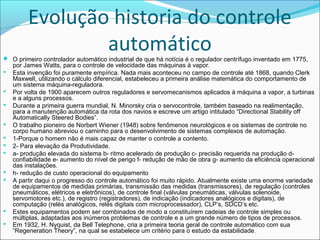

3. Evolução historia do controle
automático
 O primeiro controlador automático industrial de que há notícia é o regulador centrífugo inventado em 1775,
por James Watts, para o controle de velocidade das máquinas à vapor.
 Esta invenção foi puramente empírica. Nada mais aconteceu no campo de controle até 1868, quando Clerk
Maxwell, utilizando o cálculo diferencial, estabeleceu a primeira análise matemática do comportamento de
um sistema máquina-reguladora.
 Por volta de 1900 aparecem outros reguladores e servomecanismos aplicados à máquina a vapor, a turbinas
e a alguns processos.
 Durante a primeira guerra mundial, N. Minorsky cria o servocontrole, também baseado na realimentação,
para a manutenção automática da rota dos navios e escreve um artigo intitulado “Directional Stability off
Automatically Steered Bodies”.
 O trabalho pioneiro de Norbert Wiener (1948) sobre fenômenos neurológicos e os sistemas de controle no
corpo humano abreviou o caminho para o desenvolvimento de sistemas complexos de automação.
 1-Porque o homem não é mais capaz de manter o controle a contento.
 2- Para elevação da Produtividade.
 a- produção elevada do sistema b- ritmo acelerado de produção c- precisão requerida na produção d-confiabilidade
e- aumento do nível de perigo f- redução de mão de obra g- aumento da eficiência operacional
das instalações.
 h- redução de custo operacional do equipamento
 A partir daqui o progresso do controle automático foi muito rápido. Atualmente existe uma enorme variedade
de equipamentos de medidas primárias, transmissão das medidas (transmissores), de regulação (controles
pneumáticos, elétricos e eletrônicos), de controle final (válvulas pneumáticas, válvulas solenoide,
servomotores etc.), de registro (registradores), de indicação (indicadores analógicos e digitais), de
computação (relés analógicos, relés digitais com microprocessador), CLP’s, SDCD’s etc.
 Estes equipamentos podem ser combinados de modo a constituírem cadeias de controle simples ou
múltiplas, adaptadas aos inúmeros problemas de controle e a um grande número de tipos de processos.
 Em 1932, H. Nyquist, da Bell Telephone, cria a primeira teoria geral de controle automático com sua
“Regeneration Theory”, na qual se estabelece um critério para o estudo da estabilidade.

4. Primeiro Controlador Automático
Industrial
James Watts
Controlador a Vapor
criado em 1775

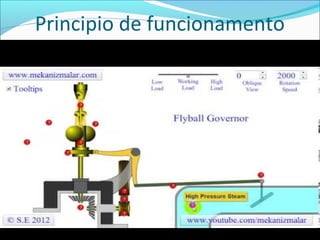

5. Principio de funcionamento

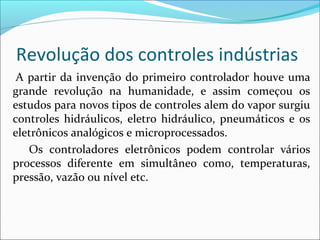

6. Revolução dos controles indústrias
A partir da invenção do primeiro controlador houve uma
grande revolução na humanidade, e assim começou os
estudos para novos tipos de controles alem do vapor surgiu
controles hidráulicos, eletro hidráulico, pneumáticos e os
eletrônicos analógicos e microprocessados.
Os controladores eletrônicos podem controlar vários
processos diferente em simultâneo como, temperaturas,
pressão, vazão ou nível etc.

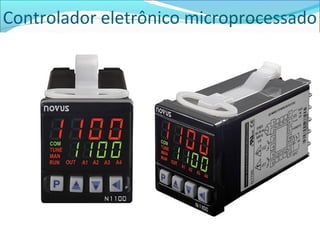

7. Controlador eletrônico microprocessado

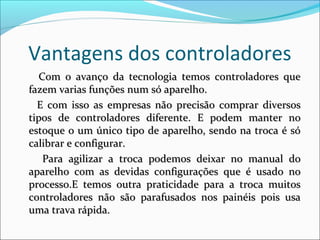

8. Vantagens dos controladores
CCoomm oo aavvaannççoo ddaa tteeccnnoollooggiiaa tteemmooss ccoonnttrroollaaddoorreess qquuee
ffaazzeemm vvaarriiaass ffuunnççõõeess nnuumm ssóó aappaarreellhhoo..
EE ccoomm iissssoo aass eemmpprreessaass nnããoo pprreecciissããoo ccoommpprraarr ddiivveerrssooss
ttiippooss ddee ccoonnttrroollaaddoorreess ddiiffeerreennttee.. EE ppooddeemm mmaanntteerr nnoo
eessttooqquuee oo uumm úúnniiccoo ttiippoo ddee aappaarreellhhoo,, sseennddoo nnaa ttrrooccaa éé ssóó
ccaalliibbrraarr ee ccoonnffiigguurraarr..
PPaarraa aaggiilliizzaarr aa ttrrooccaa ppooddeemmooss ddeeiixxaarr nnoo mmaannuuaall ddoo
aappaarreellhhoo ccoomm aass ddeevviiddaass ccoonnffiigguurraaççõõeess qquuee éé uussaaddoo nnoo
pprroocceessssoo..EE tteemmooss oouuttrraa pprraattiicciiddaaddee ppaarraa aa ttrrooccaa mmuuiittooss
ccoonnttrroollaaddoorreess nnããoo ssããoo ppaarraaffuussaaddooss nnooss ppaaiinnééiiss ppooiiss uussaa
uummaa ttrraavvaa rrááppiiddaa..

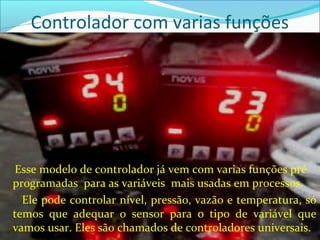

9. Controlador com varias funções
Esse modelo de controlador já vem com varias funções pré
programadas para as variáveis mais usadas em processos.
Ele pode controlar nível, pressão, vazão e temperatura, só
temos que adequar o sensor para o tipo de variável que
vamos usar. Eles são chamados de controladores universais.

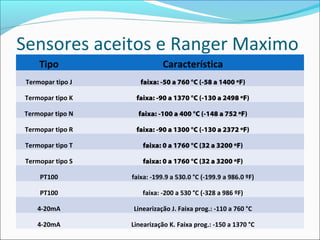

10. Sensores aceitos e Ranger Maximo
Tipo Característica
Termopar tipo J faixa: -50 a 760 °C (-58 a 1400 ºF)
Termopar tipo K faixa: -90 a 1370 °C (-130 a 2498 ºF)
Termopar tipo N faixa: -100 a 400 °C (-148 a 752 ºF)
Termopar tipo R faixa: -90 a 1300 °C (-130 a 2372 ºF)
Termopar tipo T faixa: 0 a 1760 °C (32 a 3200 ºF)
Termopar tipo S faixa: 0 a 1760 °C (32 a 3200 ºF)
PT100 faixa: -199.9 a 530.0 °C (-199.9 a 986.0 ºF)
PT100 faixa: -200 a 530 °C (-328 a 986 ºF)
4-20mA Linearização J. Faixa prog.: -110 a 760 °C
4-20mA Linearização K. Faixa prog.: -150 a 1370 °C

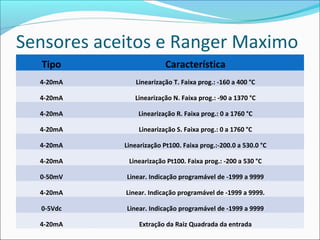

11. Sensores aceitos e Ranger Maximo
Tipo Característica
4-20mA Linearização T. Faixa prog.: -160 a 400 °C
4-20mA Linearização N. Faixa prog.: -90 a 1370 °C
4-20mA Linearização R. Faixa prog.: 0 a 1760 °C
4-20mA Linearização S. Faixa prog.: 0 a 1760 °C
4-20mA Linearização Pt100. Faixa prog.:-200.0 a 530.0 °C
4-20mA Linearização Pt100. Faixa prog.: -200 a 530 °C
0-50mV Linear. Indicação programável de -1999 a 9999
4-20mA Linear. Indicação programável de -1999 a 9999.
0-5Vdc Linear. Indicação programável de -1999 a 9999
4-20mA Extração da Raiz Quadrada da entrada

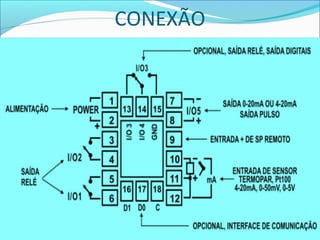

12. CONEXÃO

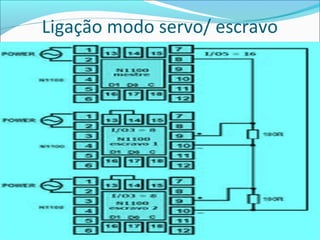

13. Ligação modo servo/ escravo

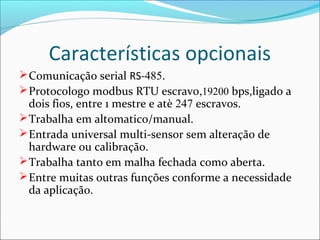

14. Características opcionais
Comunicação serial RS-485.
Protocologo modbus RTU escravo,19200 bps,ligado a
dois fios, entre 1 mestre e atè 247 escravos.
Trabalha em altomatico/manual.
Entrada universal multi-sensor sem alteração de
hardware ou calibração.
Trabalha tanto em malha fechada como aberta.
Entre muitas outras funções conforme a necessidade
da aplicação.

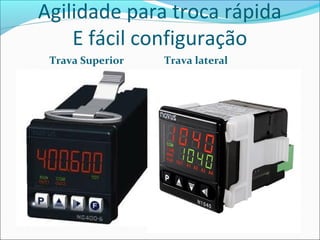

15. Agilidade para troca rápida
E fácil configuração
Trava Superior Trava lateral

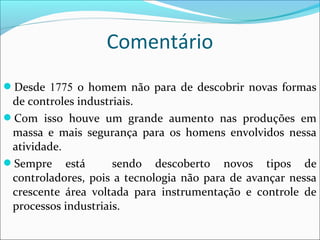

16. Comentário
Desde 1775 o homem não para de descobrir novas formas
de controles industriais.
Com isso houve um grande aumento nas produções em
massa e mais segurança para os homens envolvidos nessa
atividade.
Sempre está sendo descoberto novos tipos de
controladores, pois a tecnologia não para de avançar nessa
crescente área voltada para instrumentação e controle de
processos industriais.
