1. Instrumentos de Vazão
Professor Marcelo Magalhaes Barbosa

2. Objetivo
Ao término deste treinamento, o aluno
deverá ser capaz de definir vazão e de
enumerar e descrever as principais
características do medidores de vazão
aqui apresentados
28/10/2013
Marcelo Magalhaes
2

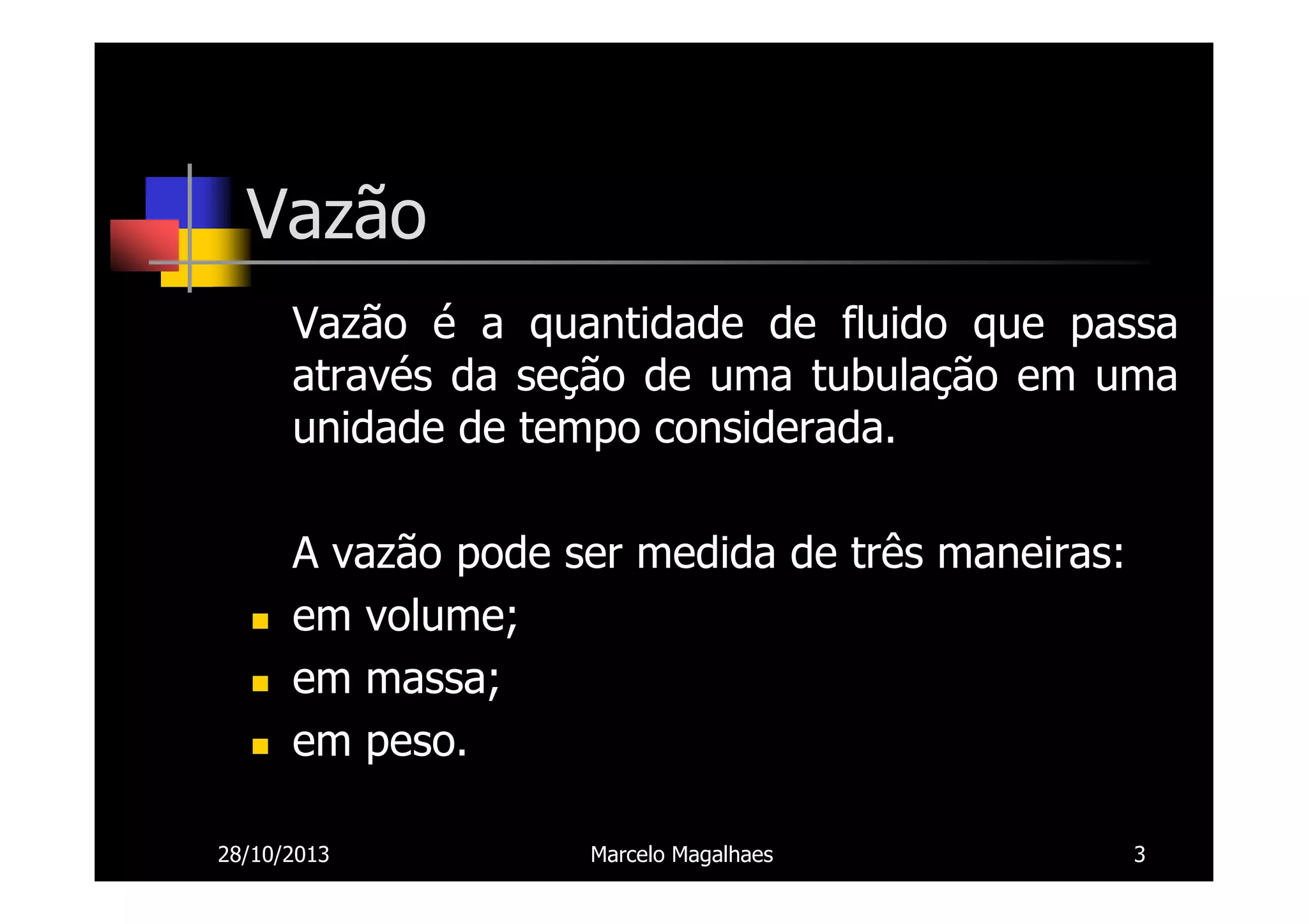

3. Vazão
Vazão é a quantidade de fluido que passa
através da seção de uma tubulação em uma
unidade de tempo considerada.
A vazão pode ser medida de três maneiras:
em volume;
em massa;
em peso.
28/10/2013
Marcelo Magalhaes
3

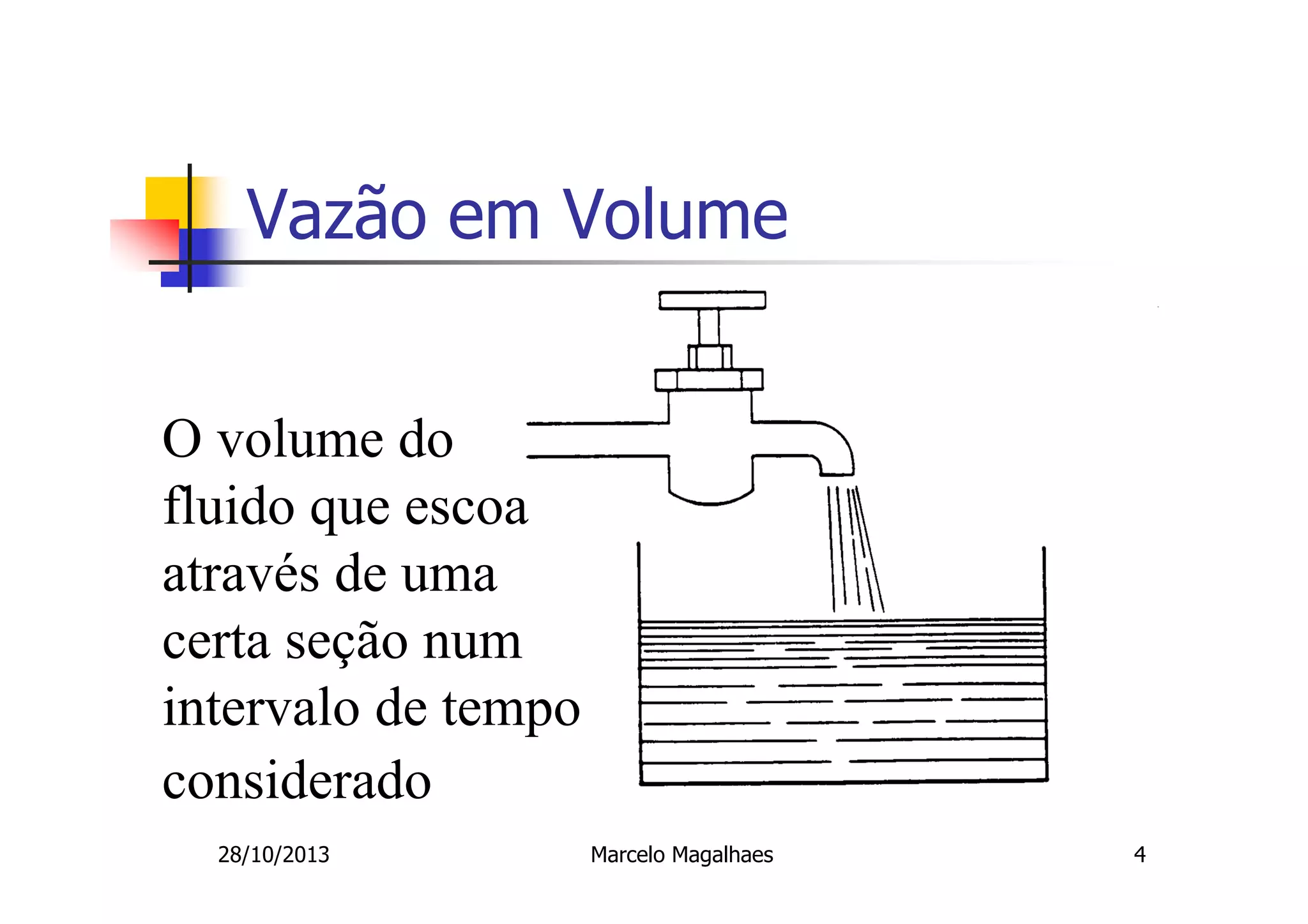

4. Vazão em Volume
O volume do
fluido que escoa
através de uma
certa seção num
intervalo de tempo
considerado
28/10/2013
Marcelo Magalhaes
4

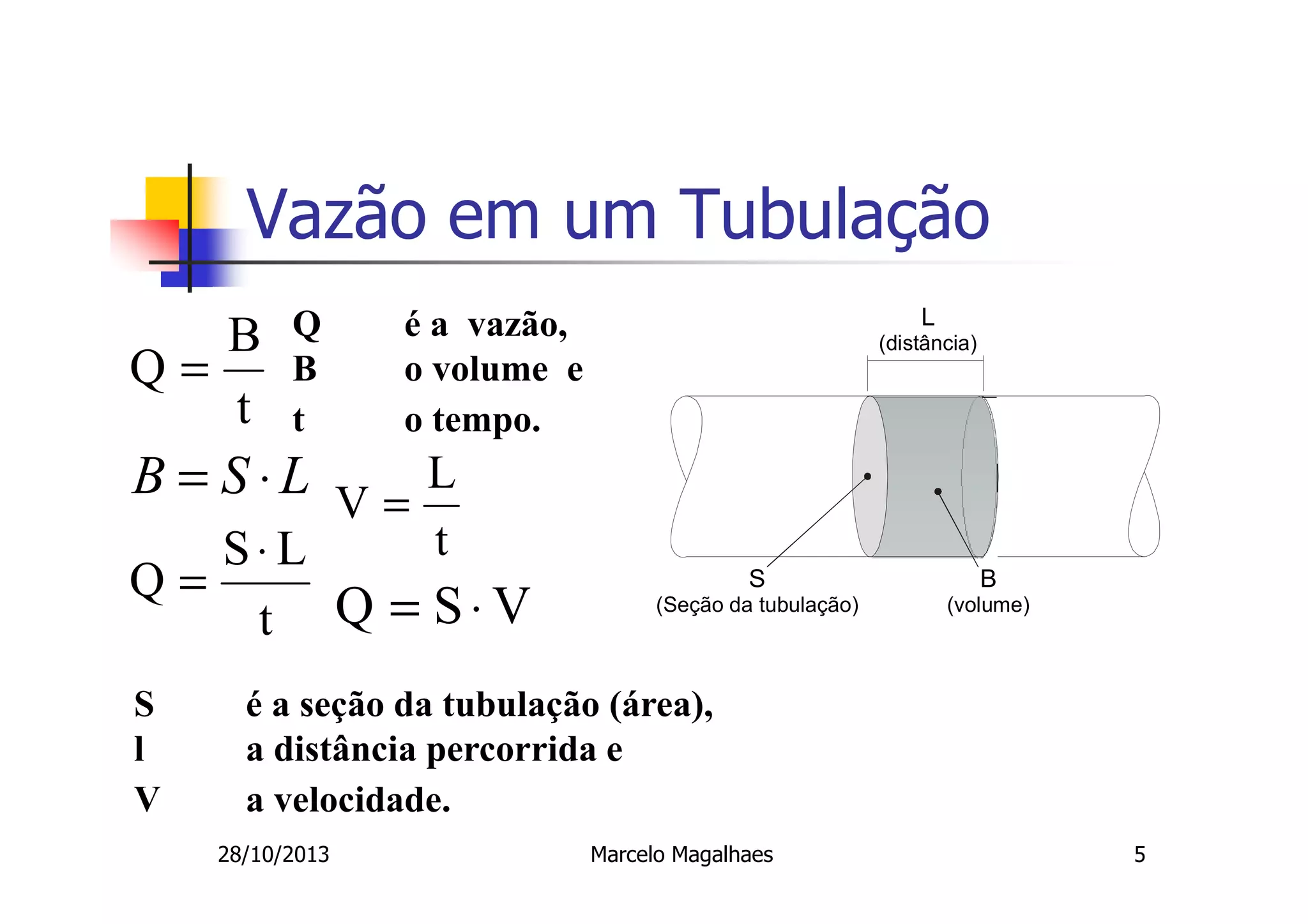

5. Vazão em um Tubulação
B
Q=
t
Q
B
t
L
é a vazão,
o volume e
o tempo.
(distância)
B = S⋅L V = L
t
S⋅L
Q=
t Q = S⋅V
S
l
V
S
B
(Seção da tubulação)
(volume)
é a seção da tubulação (área),
a distância percorrida e
a velocidade.
28/10/2013
Marcelo Magalhaes
5

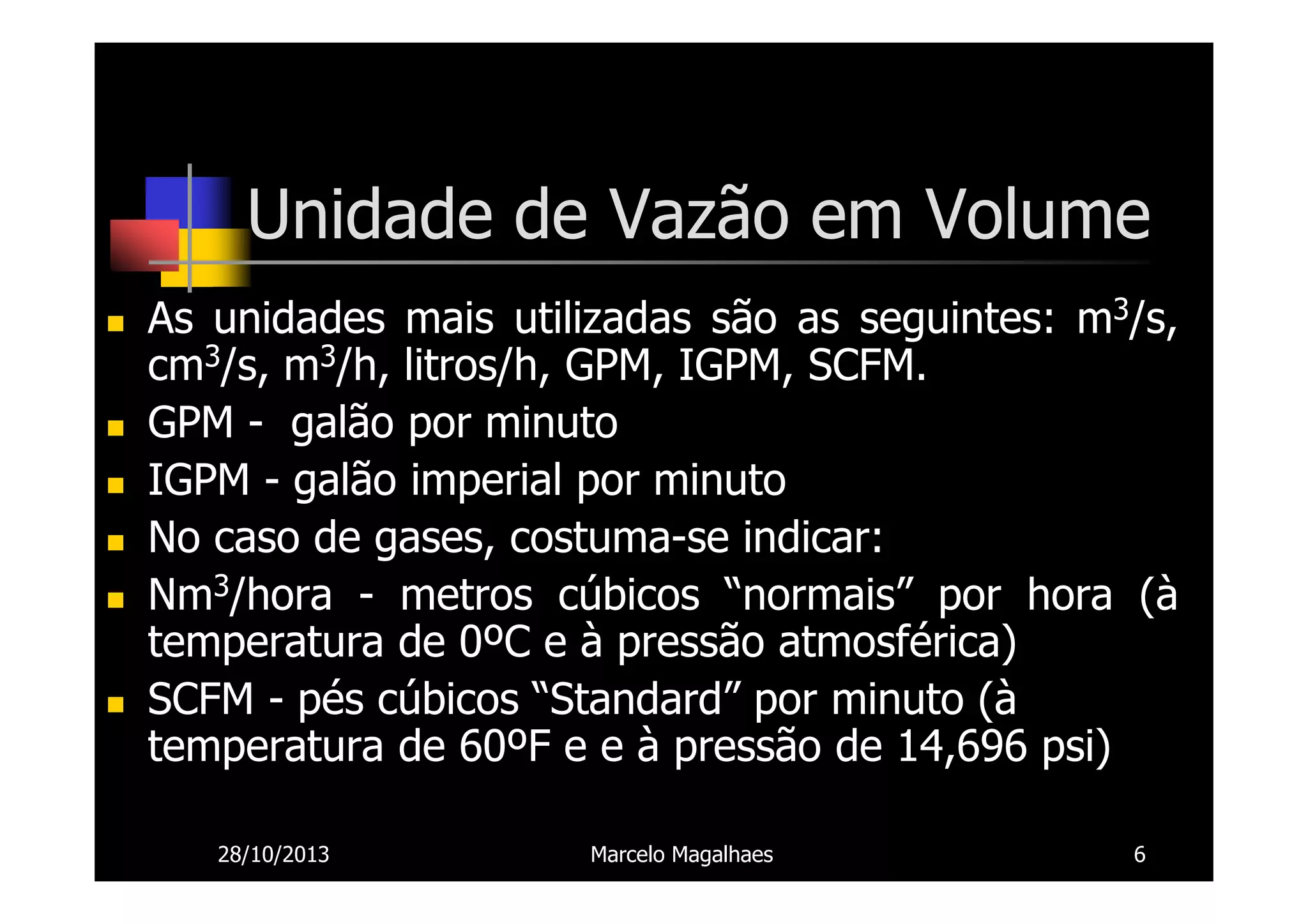

6. Unidade de Vazão em Volume
As unidades mais utilizadas são as seguintes: m3/s,
cm3/s, m3/h, litros/h, GPM, IGPM, SCFM.
GPM - galão por minuto
IGPM - galão imperial por minuto
No caso de gases, costuma-se indicar:
Nm3/hora - metros cúbicos “normais” por hora (à
temperatura de 0ºC e à pressão atmosférica)
SCFM - pés cúbicos “Standard” por minuto (à
temperatura de 60ºF e e à pressão de 14,696 psi)
28/10/2013
Marcelo Magalhaes
6

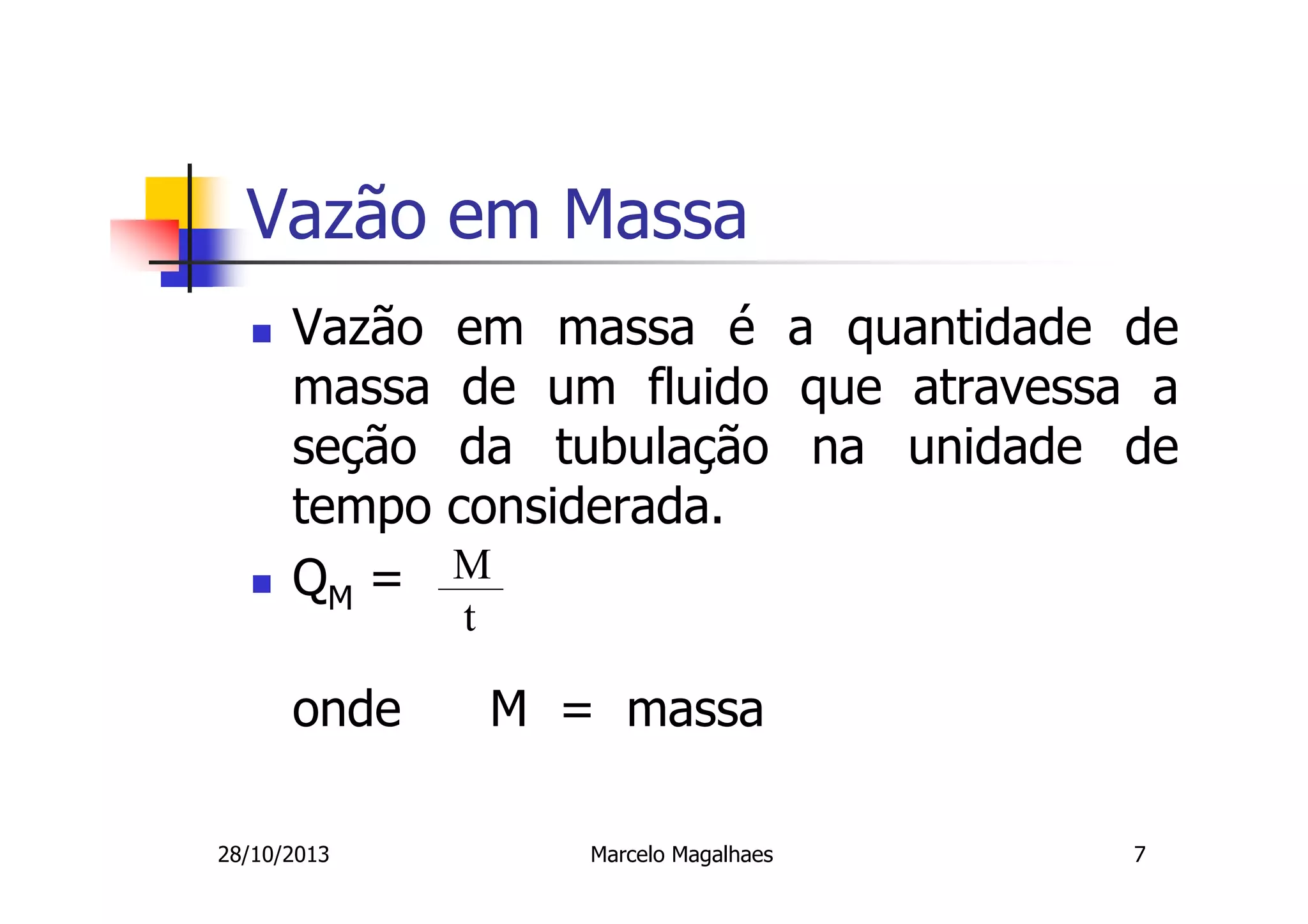

7. Vazão em Massa
Vazão
massa
seção
tempo
QM =
onde
28/10/2013
em massa é a quantidade de
de um fluido que atravessa a
da tubulação na unidade de
considerada.
M
t
M = massa
Marcelo Magalhaes
7

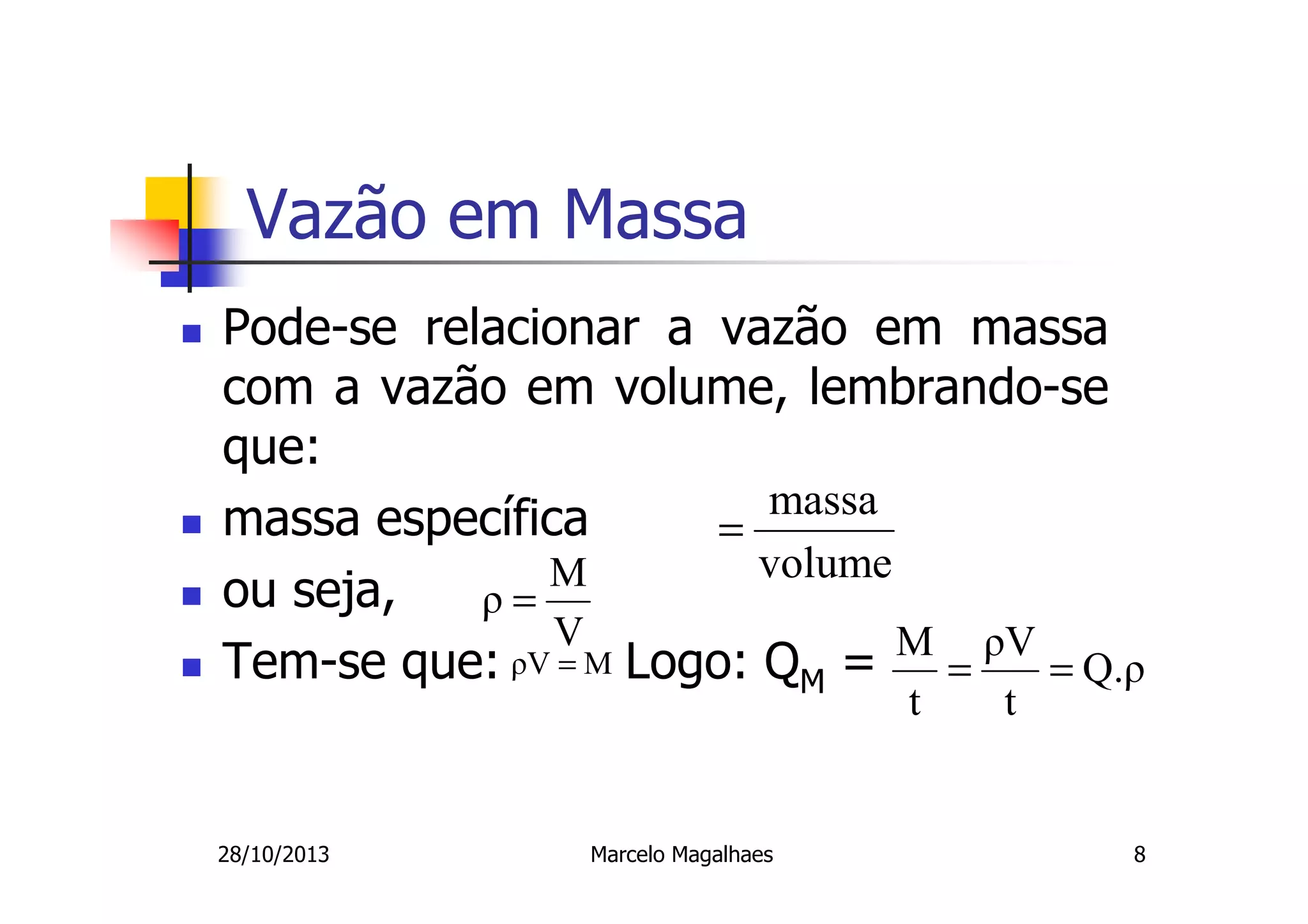

8. Vazão em Massa
Pode-se relacionar a vazão em massa
com a vazão em volume, lembrando-se
que:
massa
massa específica
=
volume
M
ou seja,
ρ=
V
M ρV
ρV = M Logo: Q =
Tem-se que:
=
= Q.ρ
M
t
28/10/2013
Marcelo Magalhaes
t
8

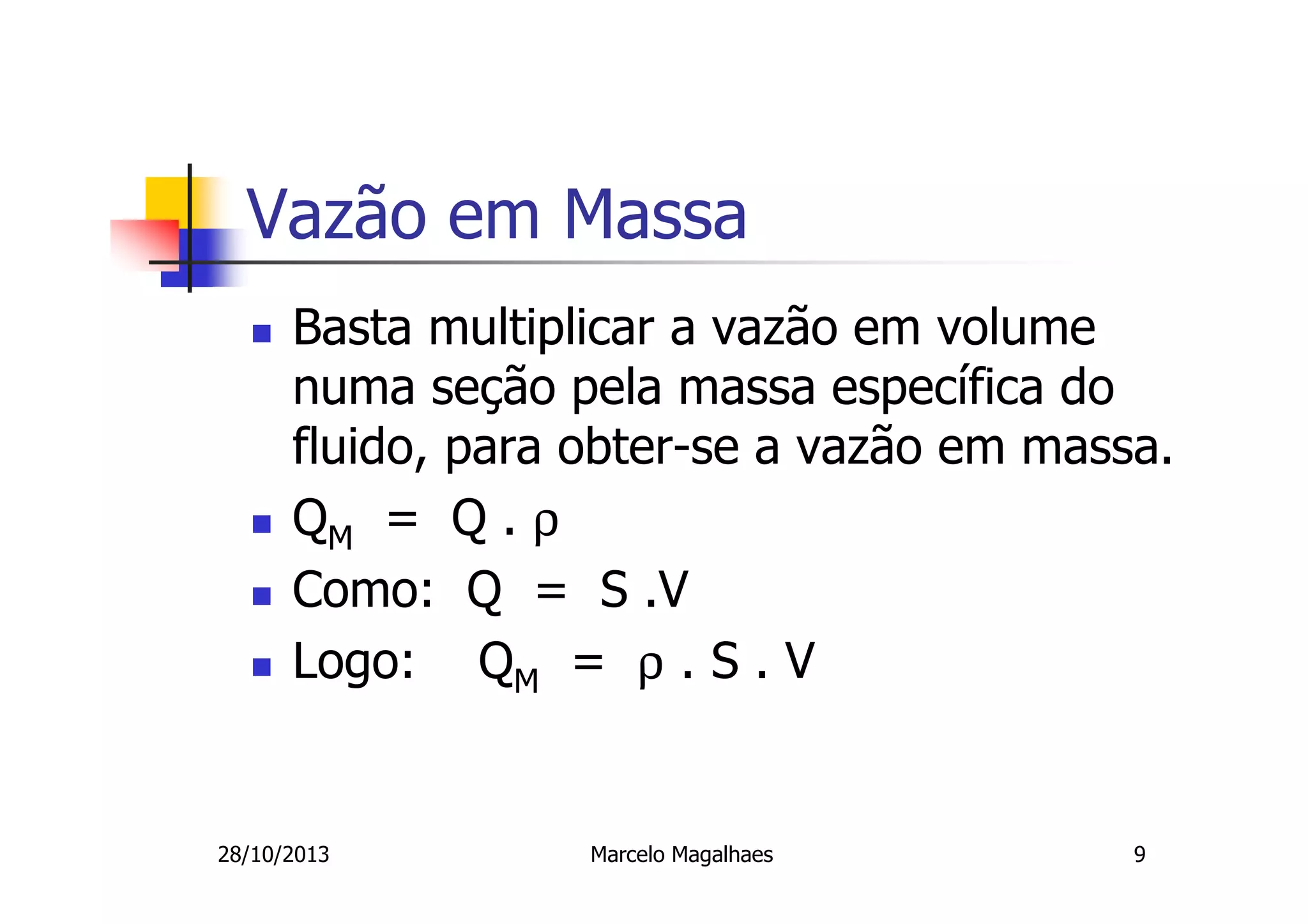

9. Vazão em Massa
Basta multiplicar a vazão em volume
numa seção pela massa específica do
fluido, para obter-se a vazão em massa.
QM = Q . ρ
Como: Q = S .V
Logo: QM = ρ . S . V
28/10/2013
Marcelo Magalhaes
9

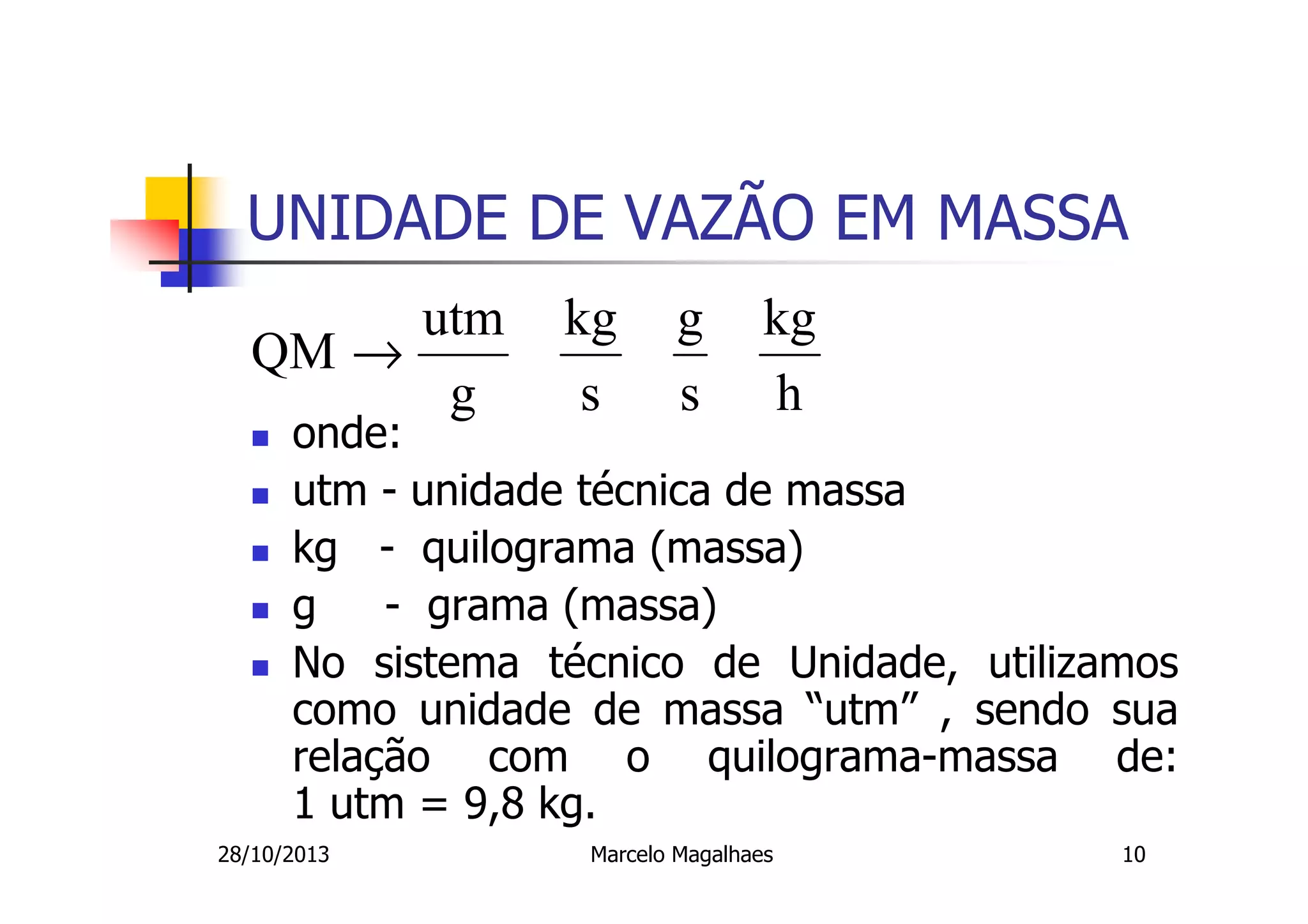

10. UNIDADE DE VAZÃO EM MASSA
utm
QM →
g
kg
s
g
s
kg
h
onde:
utm - unidade técnica de massa
kg - quilograma (massa)
g
- grama (massa)
No sistema técnico de Unidade, utilizamos
como unidade de massa “utm” , sendo sua
relação com o quilograma-massa de:
1 utm = 9,8 kg.
28/10/2013
Marcelo Magalhaes
10

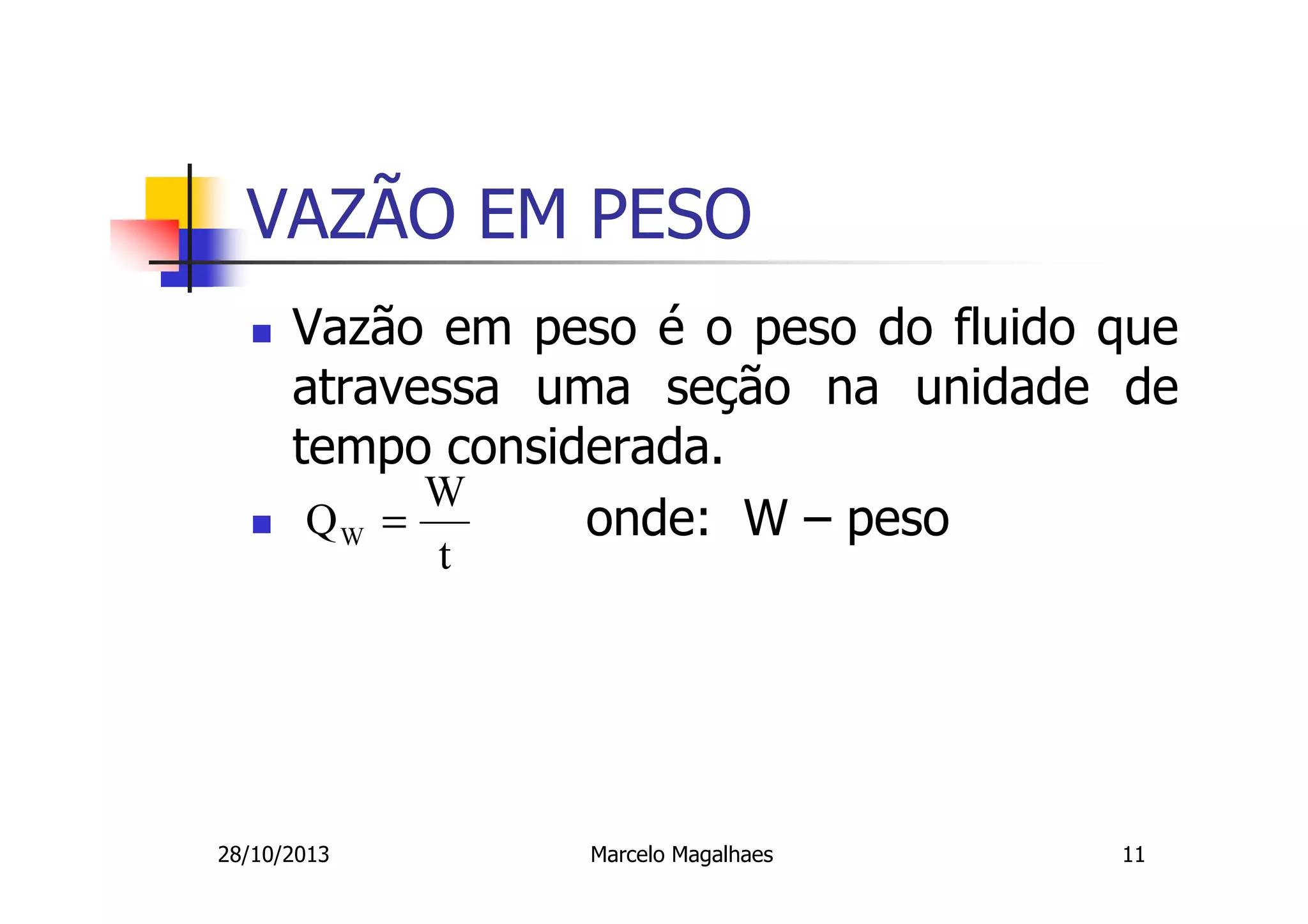

11. VAZÃO EM PESO
Vazão em peso é o peso do fluido que
atravessa uma seção na unidade de
tempo considerada.
W
QW =
onde: W – peso
t
28/10/2013
Marcelo Magalhaes
11

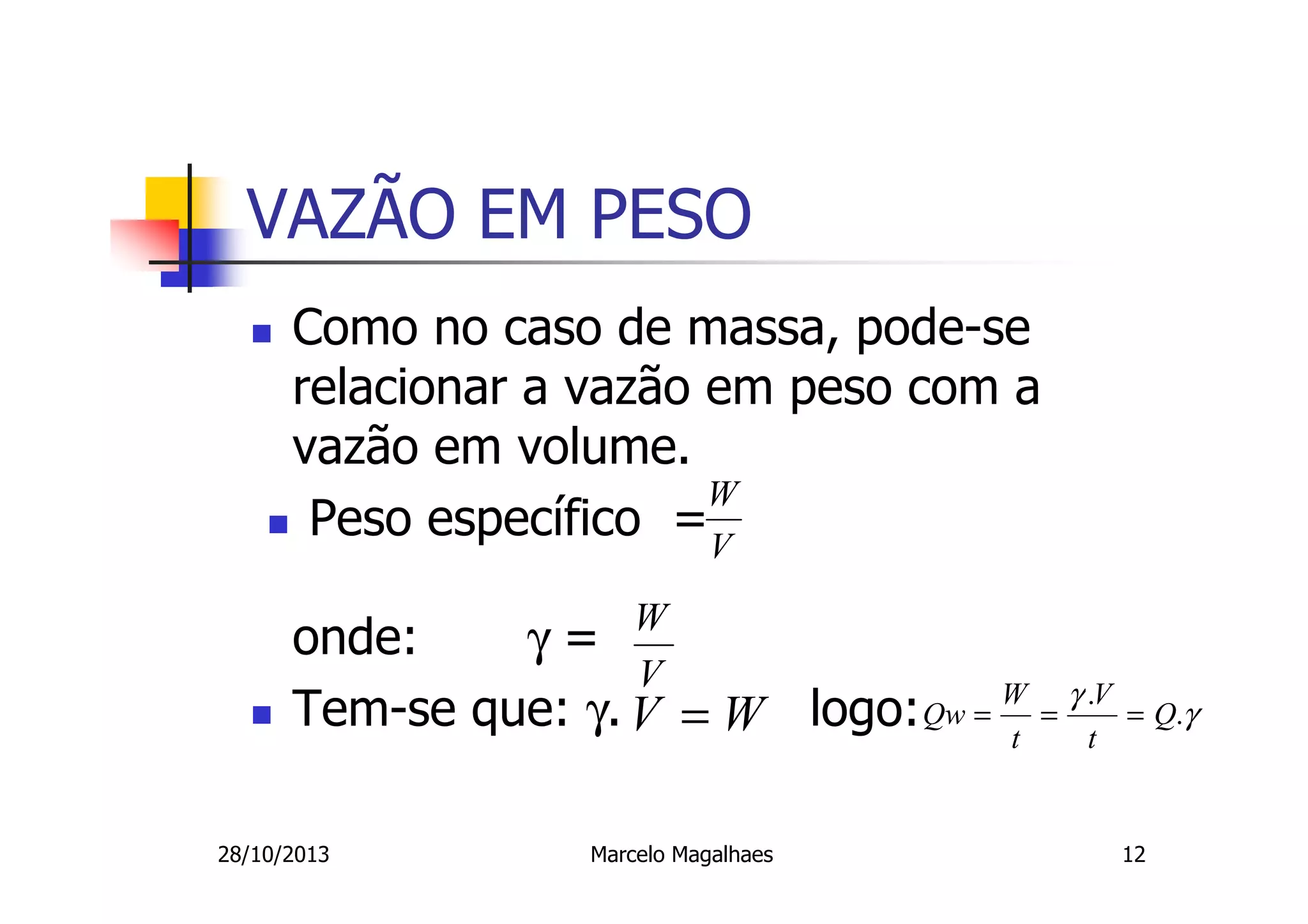

12. VAZÃO EM PESO
Como no caso de massa, pode-se
relacionar a vazão em peso com a
vazão em volume.
W
Peso específico =V
W
V
onde:
γ=
Tem-se que: γ. V = W logo: Qw = W = γ .tV
t
28/10/2013
Marcelo Magalhaes
= Q.γ
12

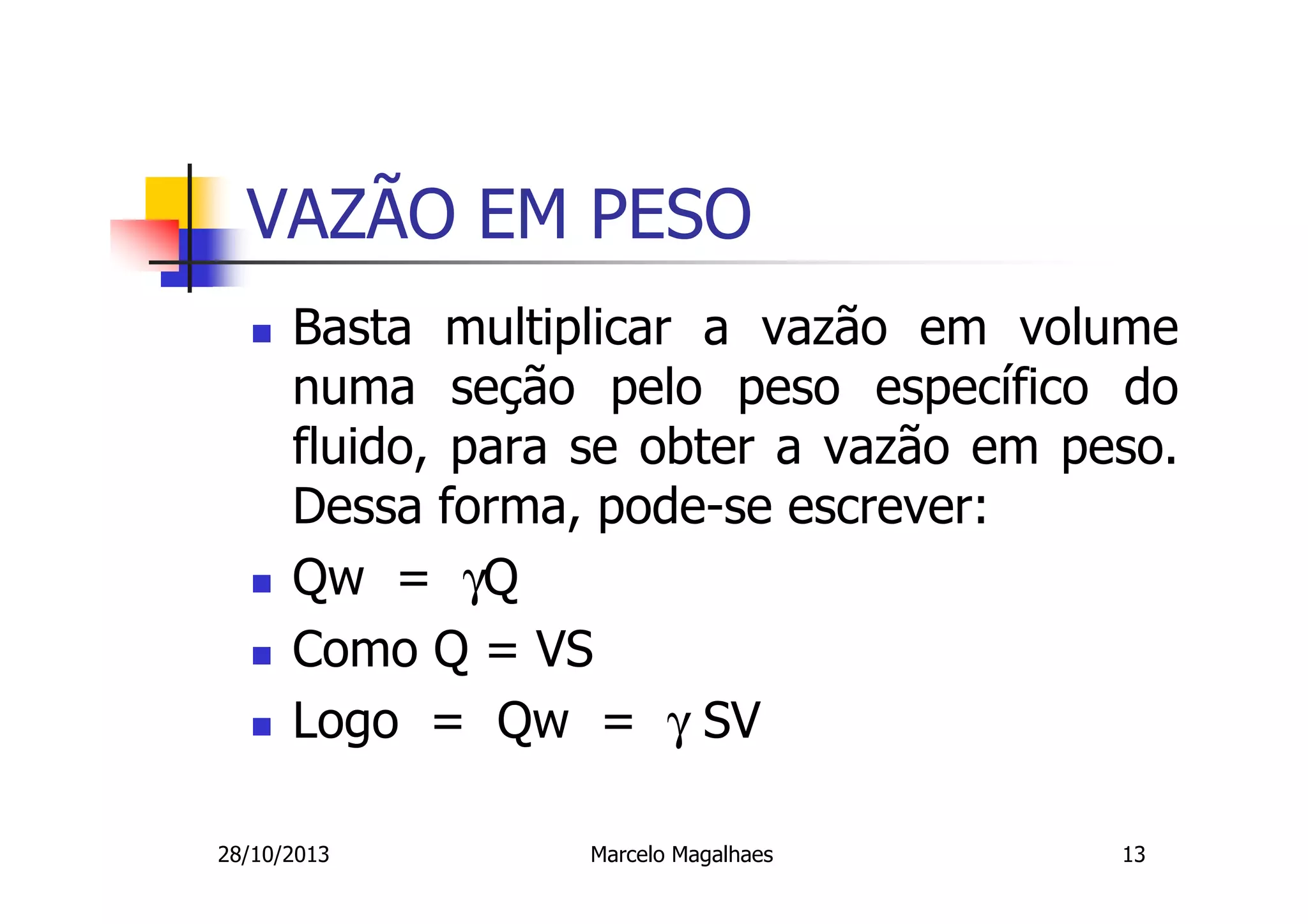

13. VAZÃO EM PESO
Basta multiplicar a vazão em volume
numa seção pelo peso específico do
fluido, para se obter a vazão em peso.
Dessa forma, pode-se escrever:
Qw = γQ
Como Q = VS
Logo = Qw = γ SV
28/10/2013
Marcelo Magalhaes
13

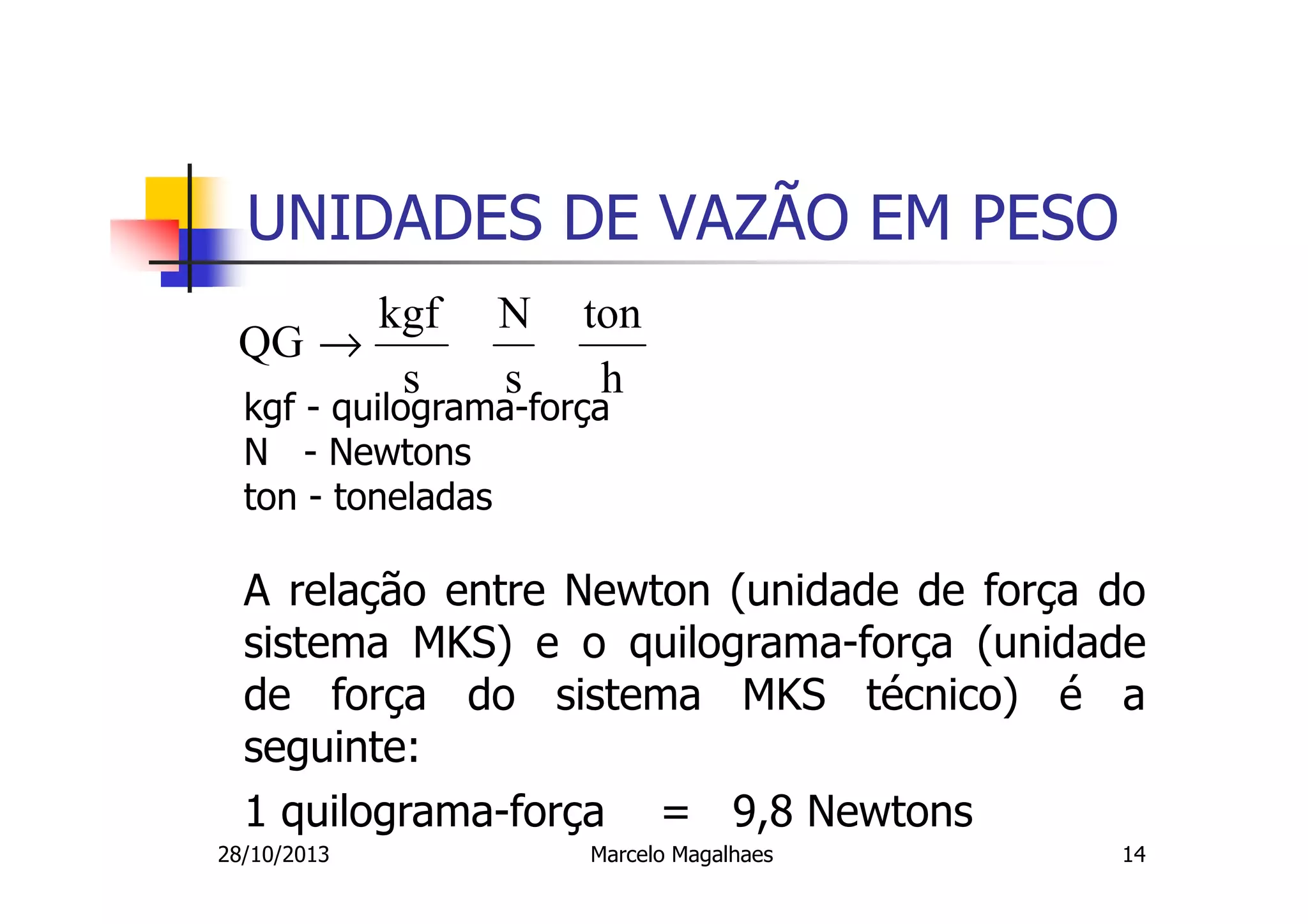

14. UNIDADES DE VAZÃO EM PESO
kgf
QG →
s
N
s
ton
h
kgf - quilograma-força
N - Newtons
ton - toneladas
A relação entre Newton (unidade de força do
sistema MKS) e o quilograma-força (unidade
de força do sistema MKS técnico) é a
seguinte:
1 quilograma-força = 9,8 Newtons
28/10/2013
Marcelo Magalhaes
14

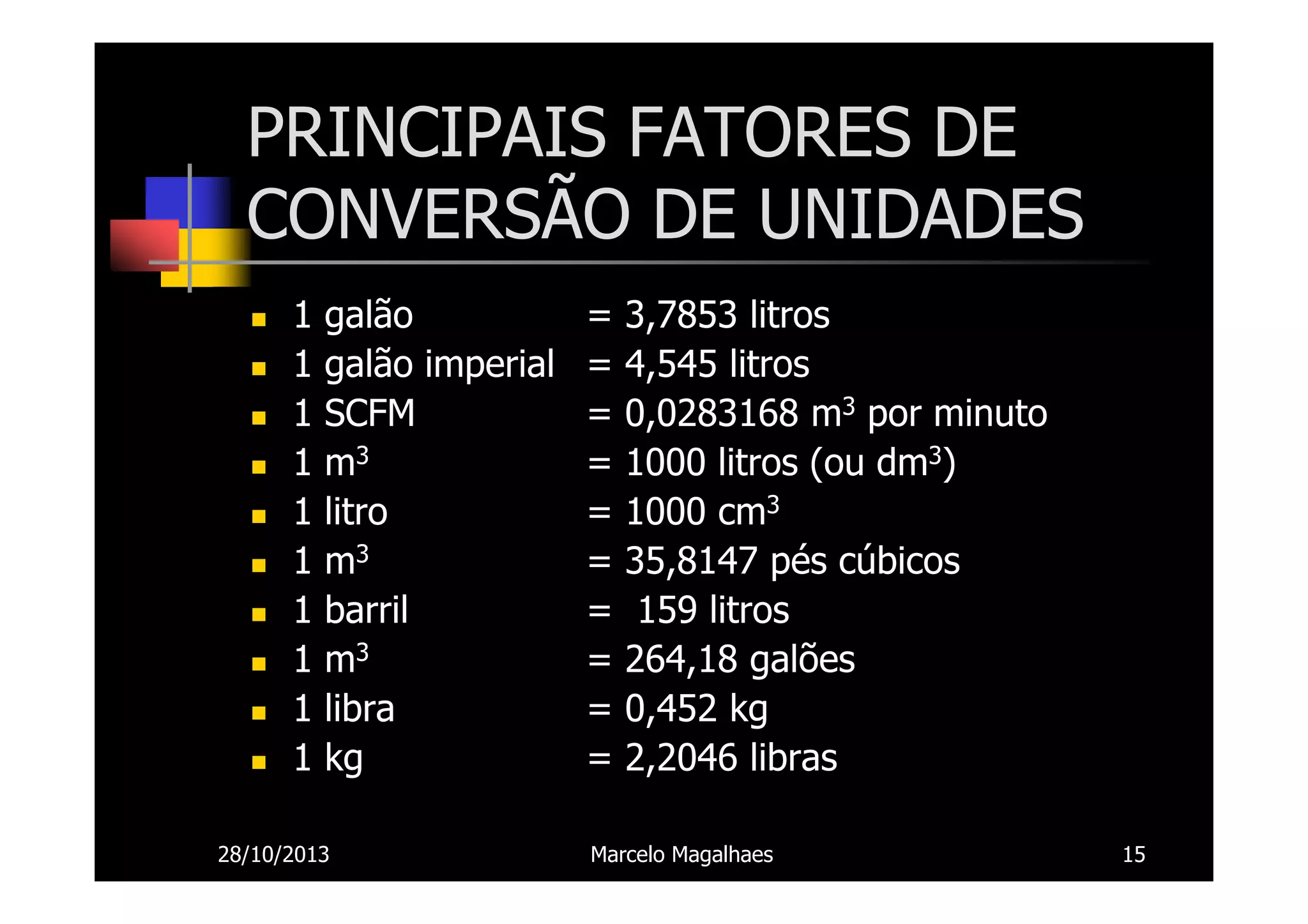

15. PRINCIPAIS FATORES DE
CONVERSÃO DE UNIDADES
1
1
1
1
1
1
1
1
1
1
galão
galão imperial
SCFM
m3
litro
m3
barril
m3
libra
kg
28/10/2013
=
=
=
=
=
=
=
=
=
=
3,7853 litros
4,545 litros
0,0283168 m3 por minuto
1000 litros (ou dm3)
1000 cm3
35,8147 pés cúbicos
159 litros
264,18 galões
0,452 kg
2,2046 libras
Marcelo Magalhaes
15

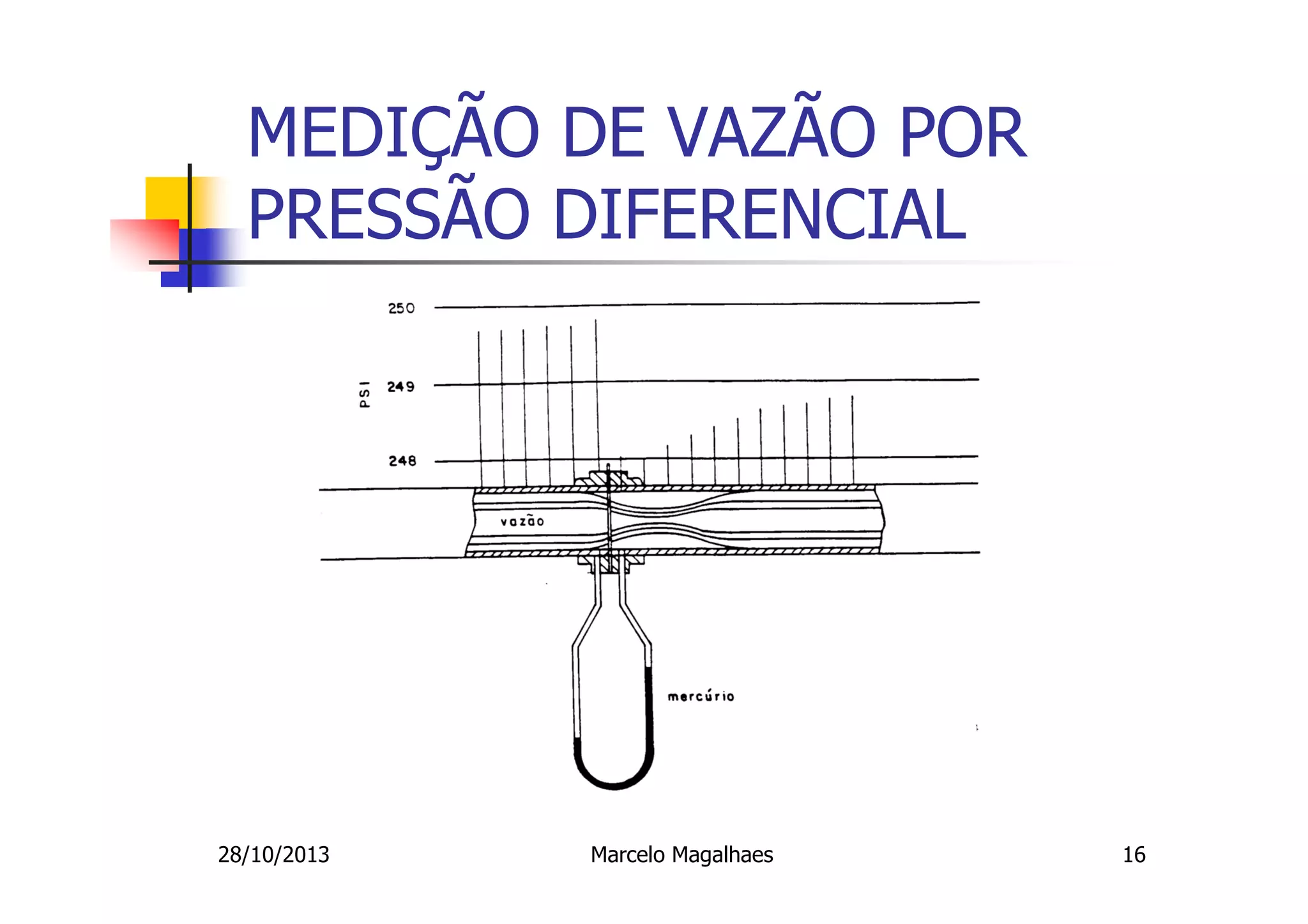

16. MEDIÇÃO DE VAZÃO POR
PRESSÃO DIFERENCIAL
28/10/2013
Marcelo Magalhaes
16

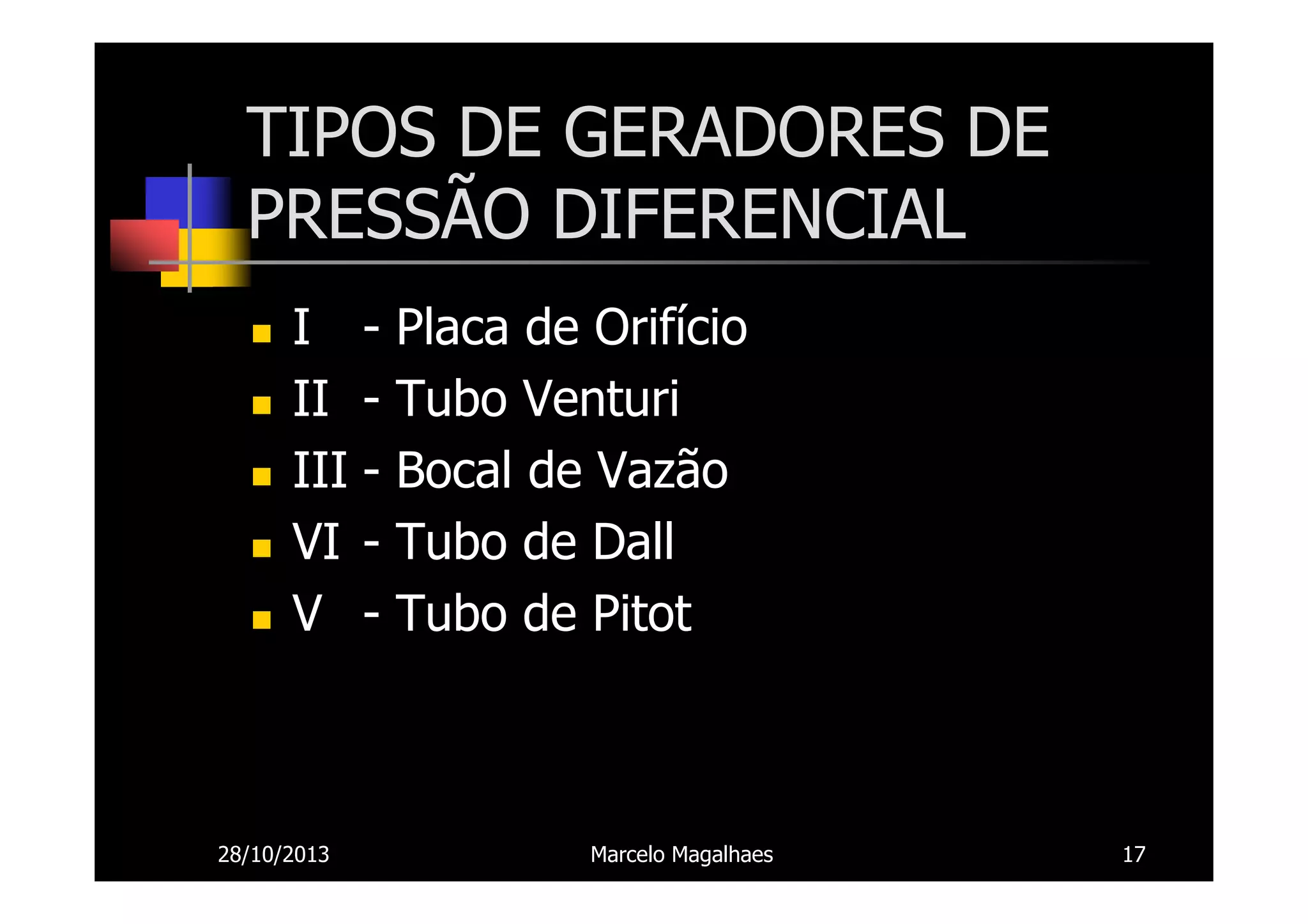

17. TIPOS DE GERADORES DE
PRESSÃO DIFERENCIAL
I II III VI V -
28/10/2013
Placa de Orifício
Tubo Venturi
Bocal de Vazão
Tubo de Dall
Tubo de Pitot
Marcelo Magalhaes
17

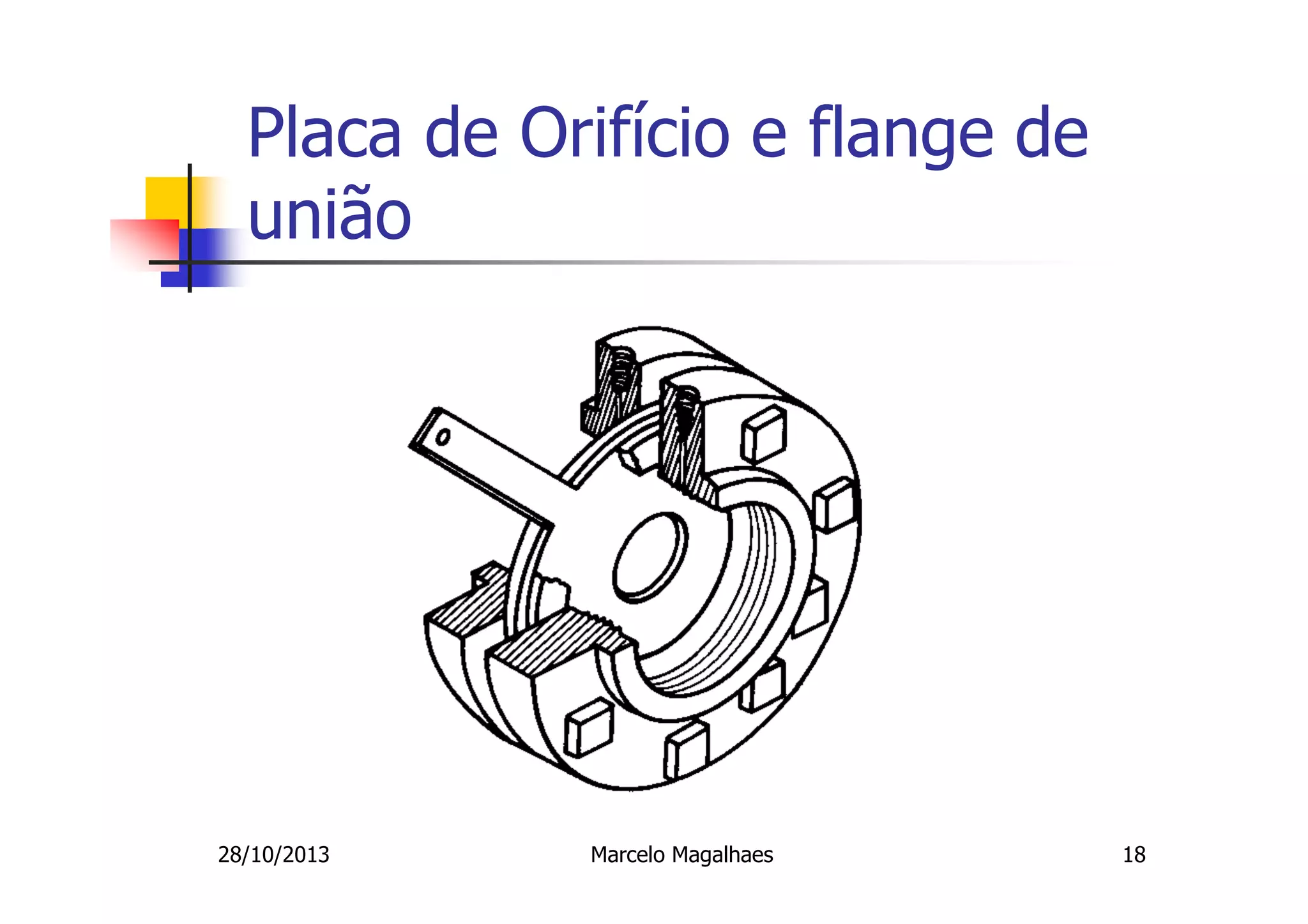

18. Placa de Orifício e flange de
união
28/10/2013
Marcelo Magalhaes
18

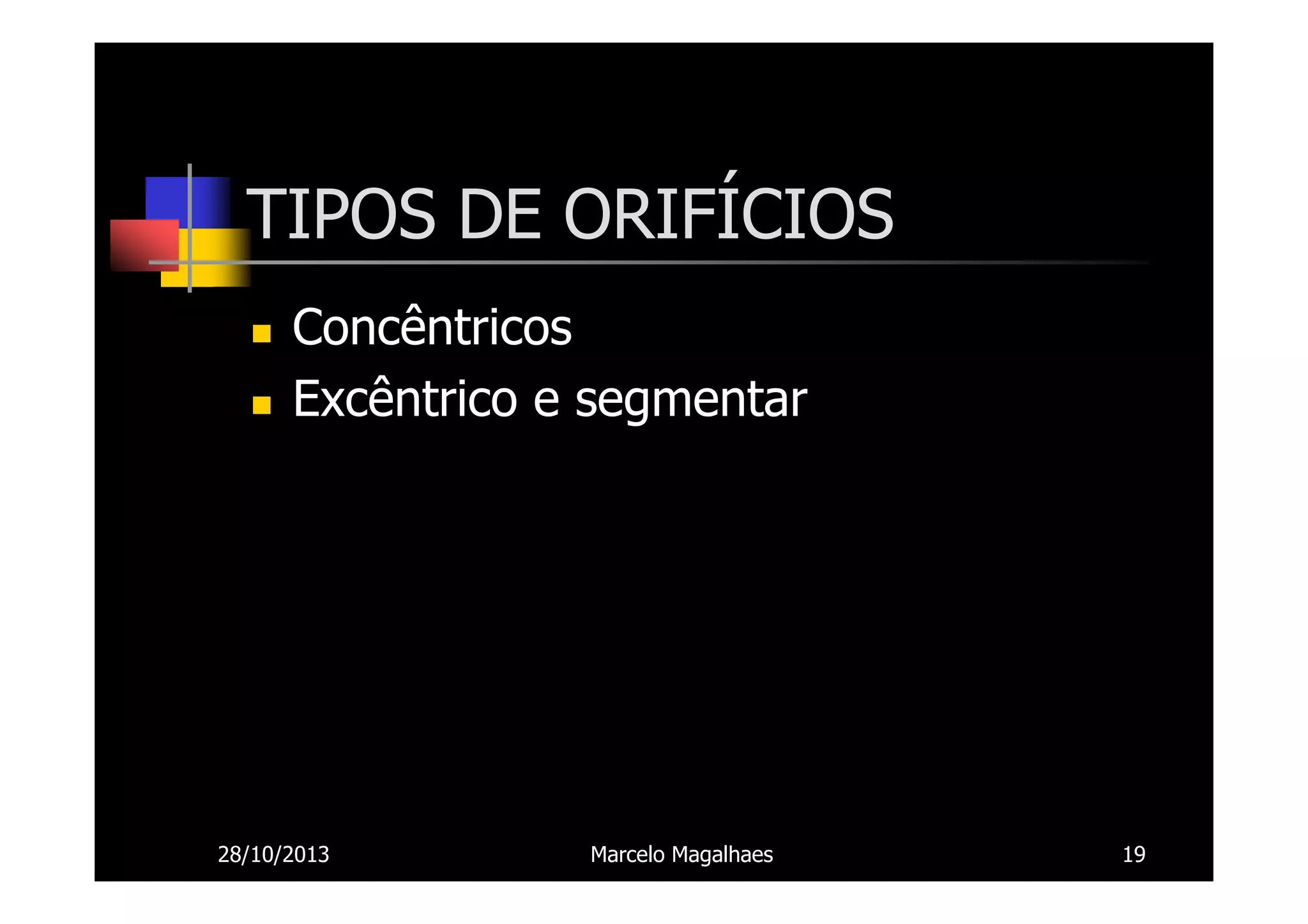

19. TIPOS DE ORIFÍCIOS
Concêntricos
Excêntrico e segmentar
28/10/2013
Marcelo Magalhaes
19

20. Placa de Orifício Concêntrico
28/10/2013
Marcelo Magalhaes
20

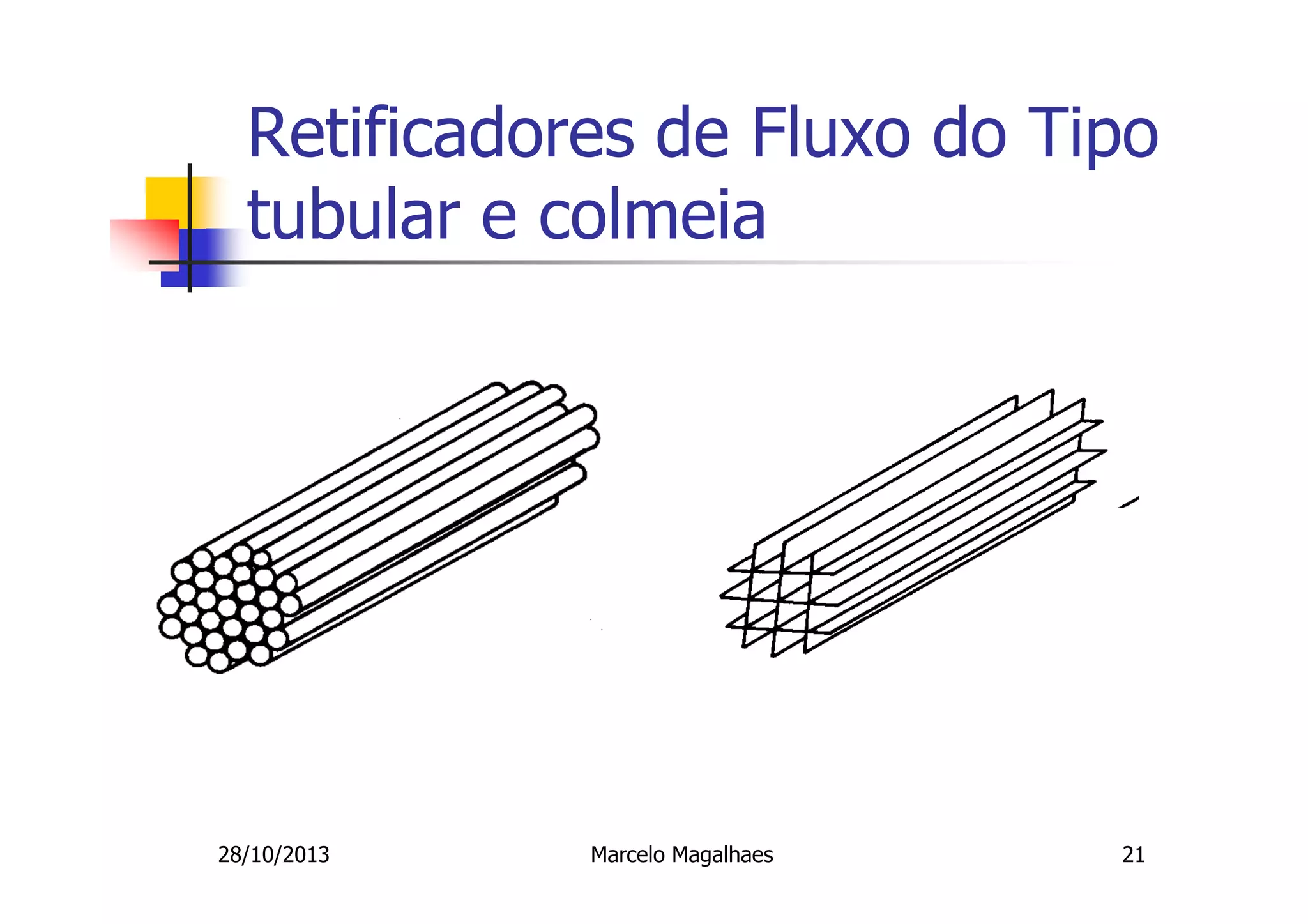

21. Retificadores de Fluxo do Tipo
tubular e colmeia
28/10/2013
Marcelo Magalhaes
21

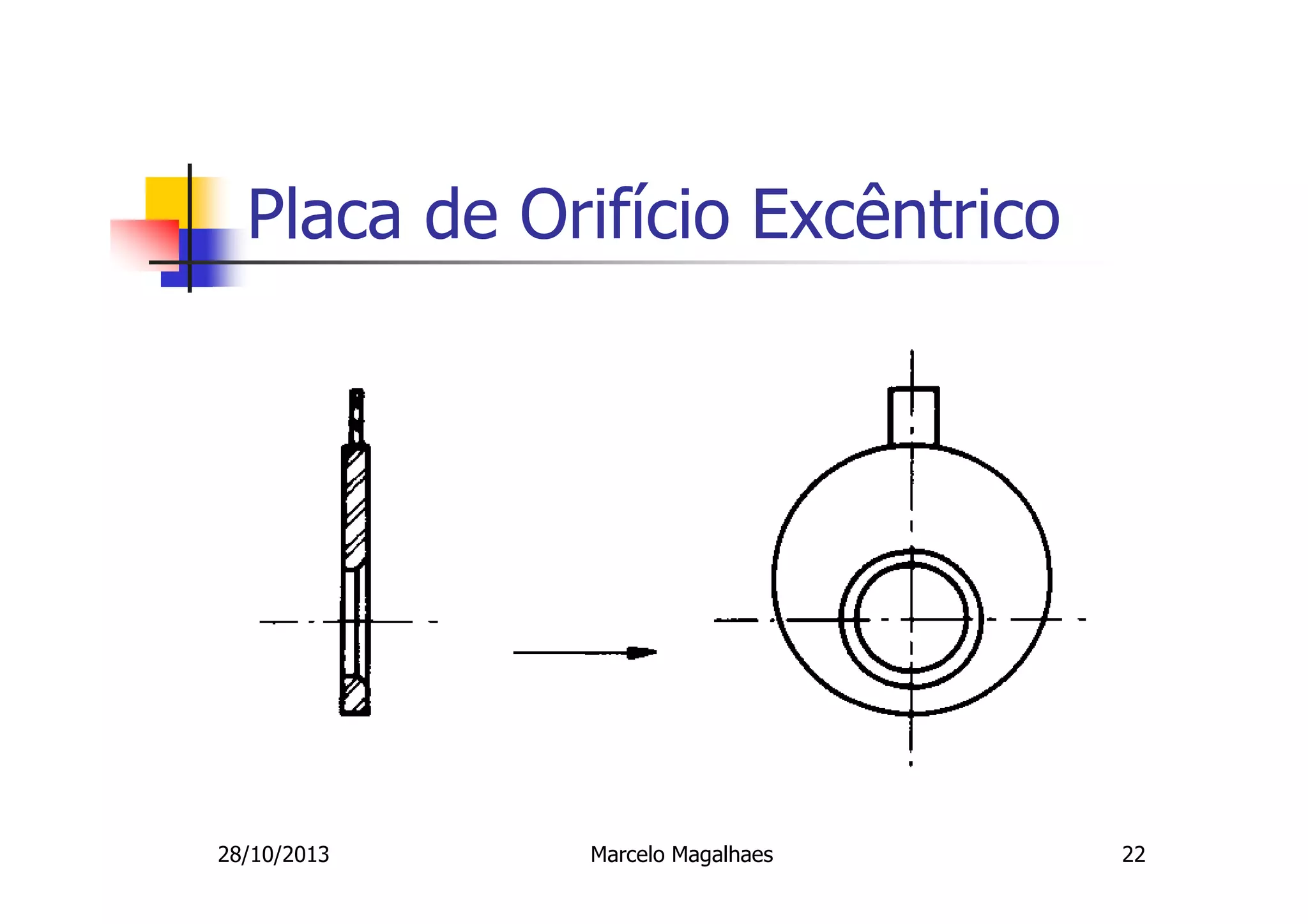

22. Placa de Orifício Excêntrico
28/10/2013
Marcelo Magalhaes
22

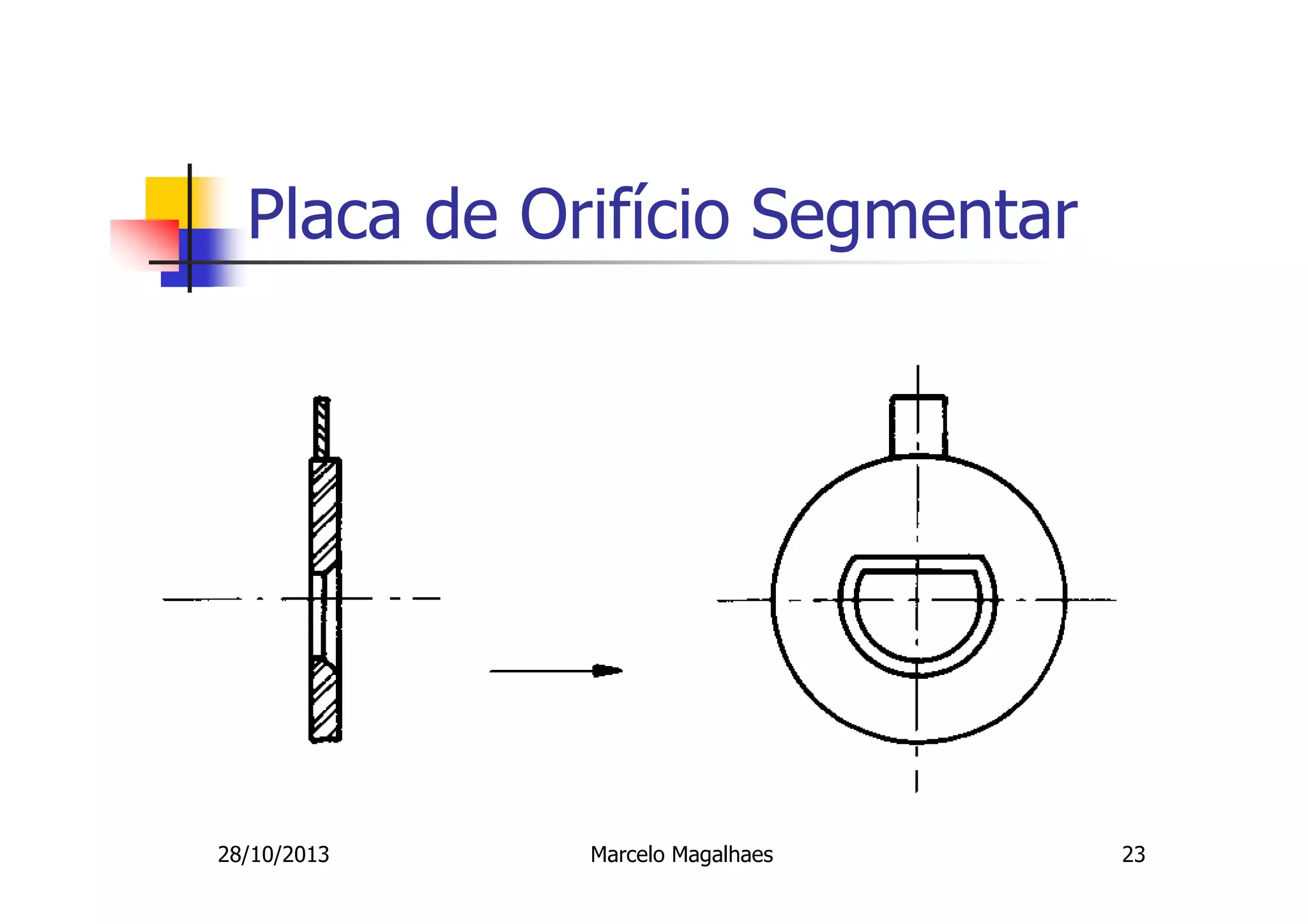

23. Placa de Orifício Segmentar
28/10/2013
Marcelo Magalhaes
23

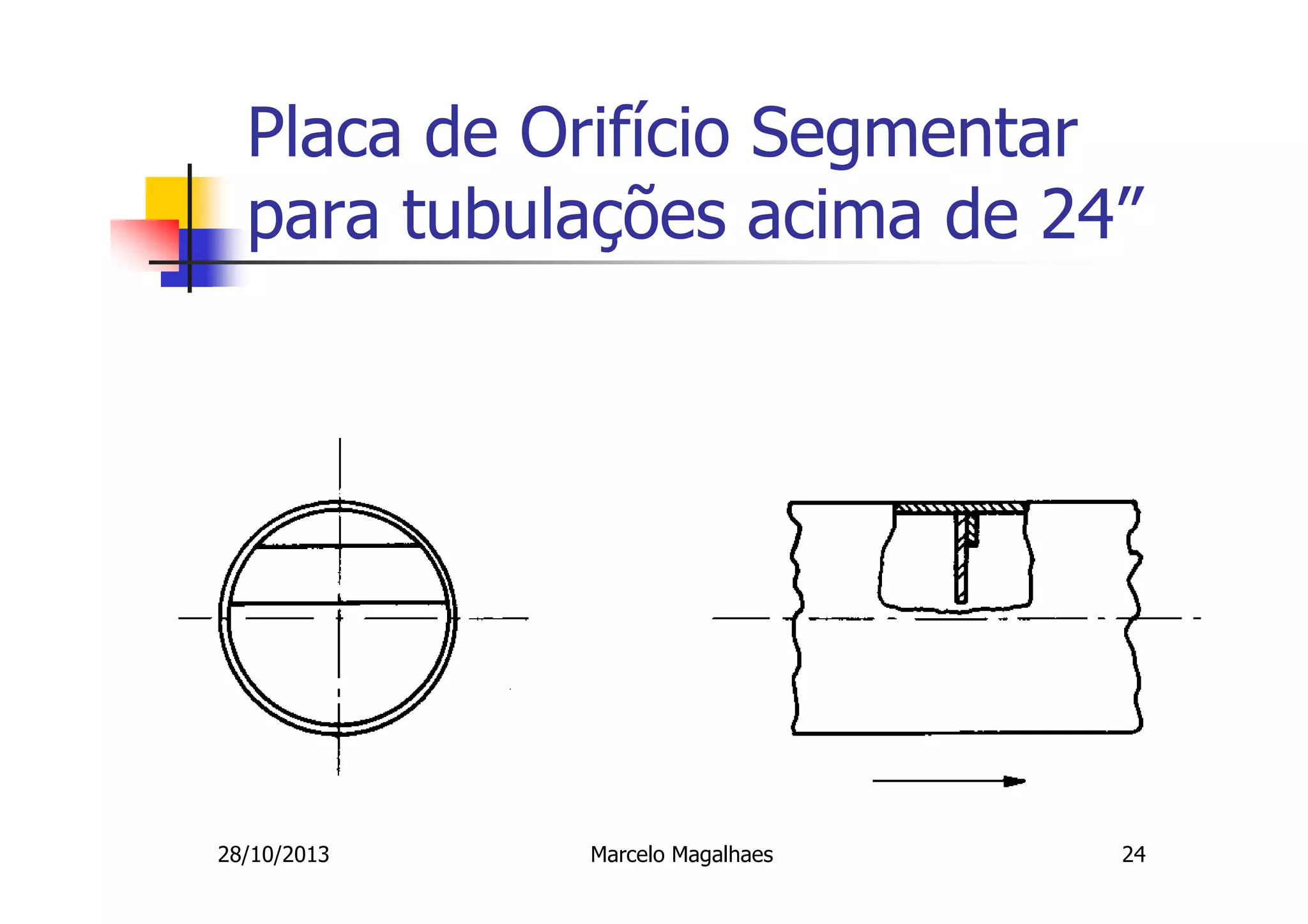

24. Placa de Orifício Segmentar
para tubulações acima de 24”
28/10/2013
Marcelo Magalhaes
24

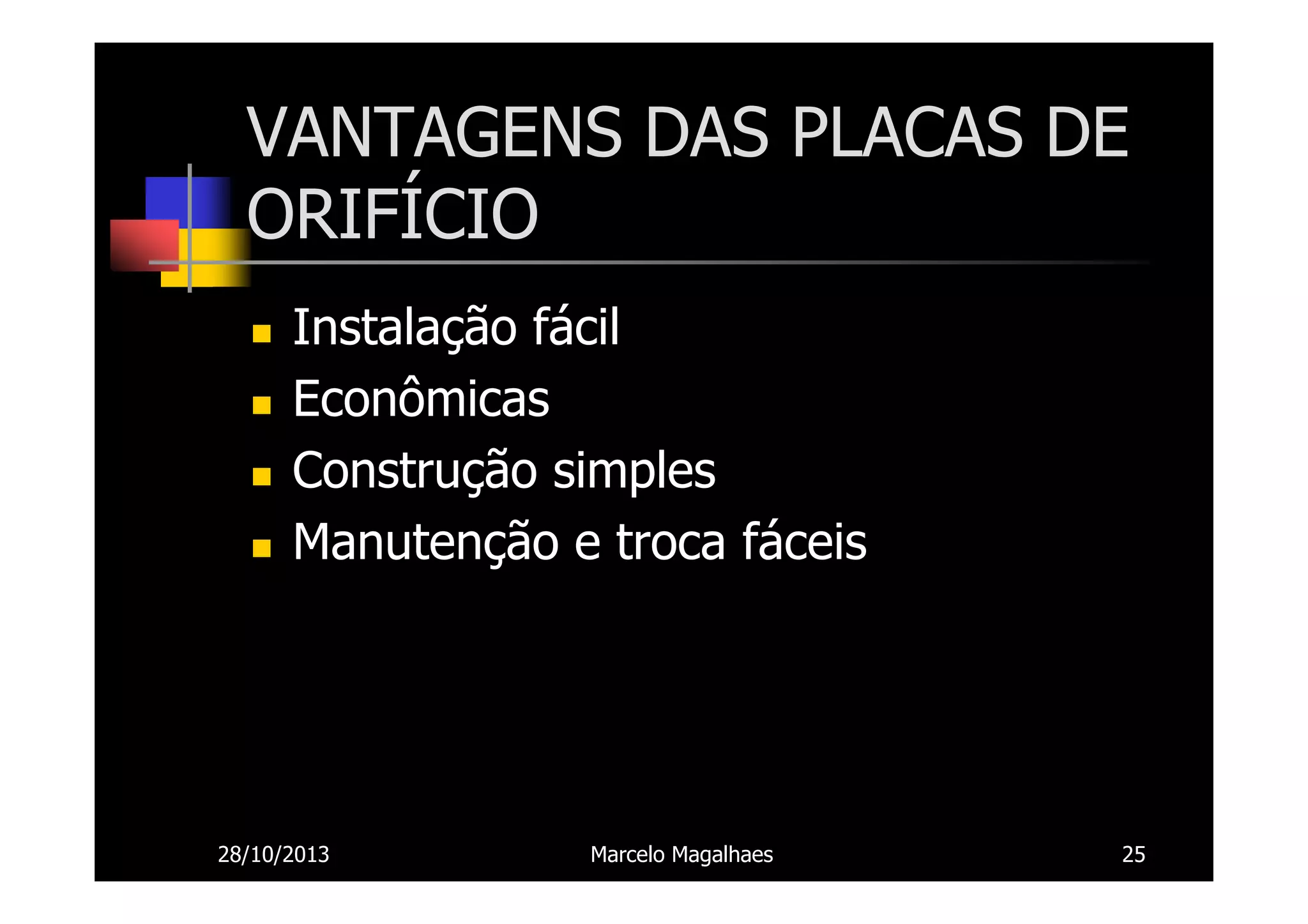

25. VANTAGENS DAS PLACAS DE
ORIFÍCIO
Instalação fácil
Econômicas
Construção simples
Manutenção e troca fáceis
28/10/2013
Marcelo Magalhaes
25

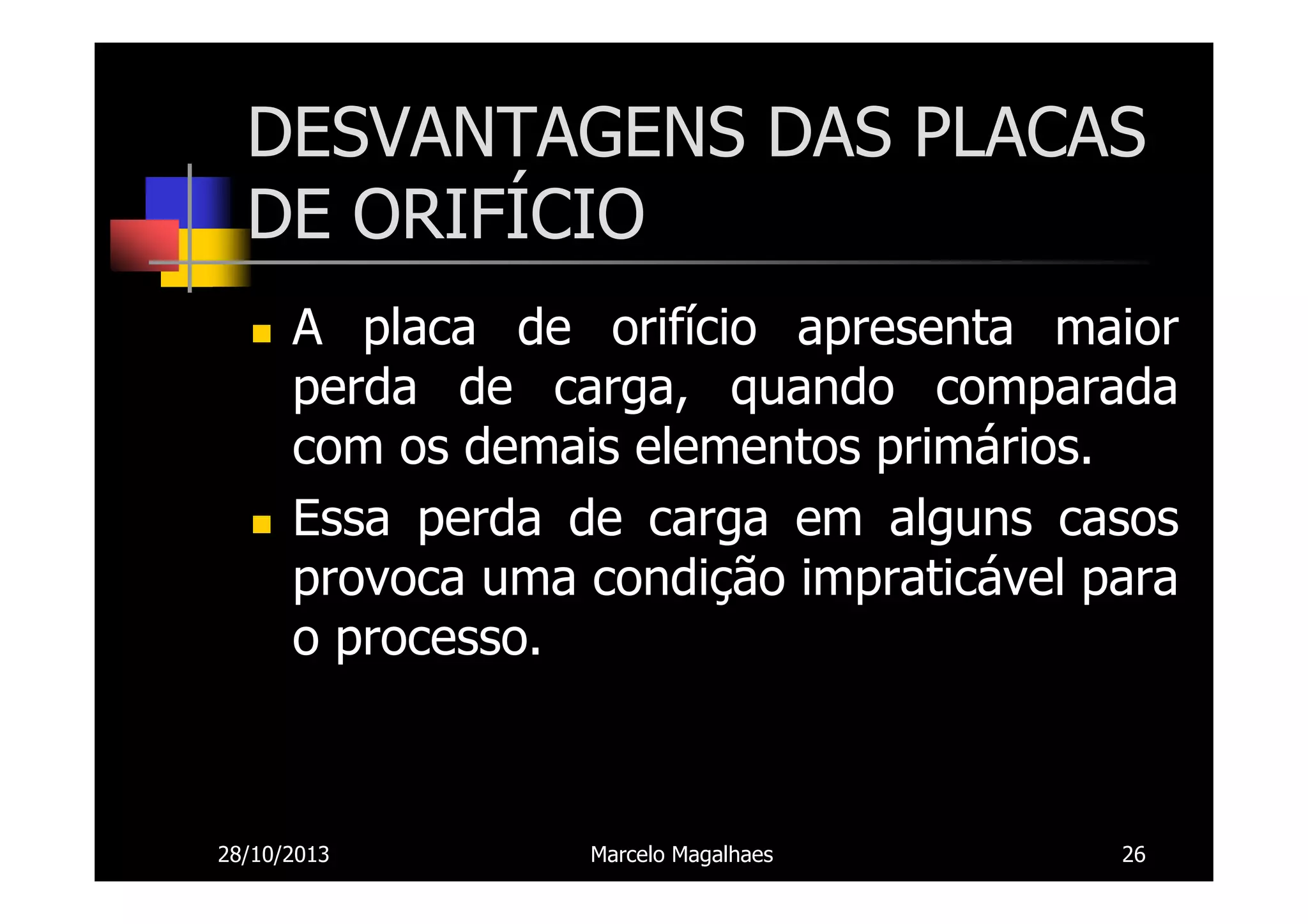

26. DESVANTAGENS DAS PLACAS
DE ORIFÍCIO
A placa de orifício apresenta maior
perda de carga, quando comparada
com os demais elementos primários.
Essa perda de carga em alguns casos
provoca uma condição impraticável para
o processo.
28/10/2013
Marcelo Magalhaes
26

27. TOMADAS DE PRESSÃO
DIFERENCIAL PARA PLACA DE
ORIFÍCIO
28/10/2013
Marcelo Magalhaes
27

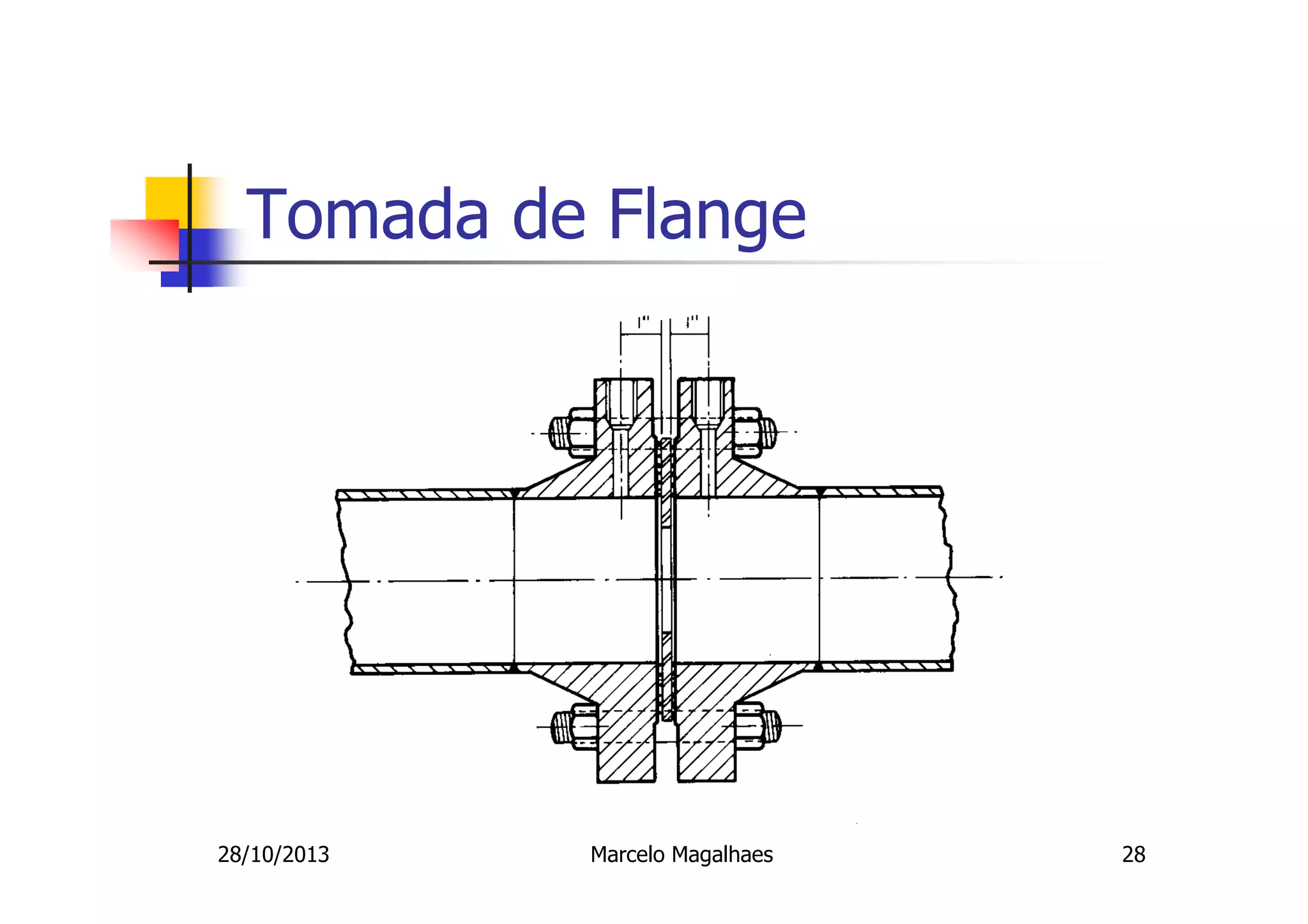

28. Tomada de Flange
28/10/2013
Marcelo Magalhaes
28

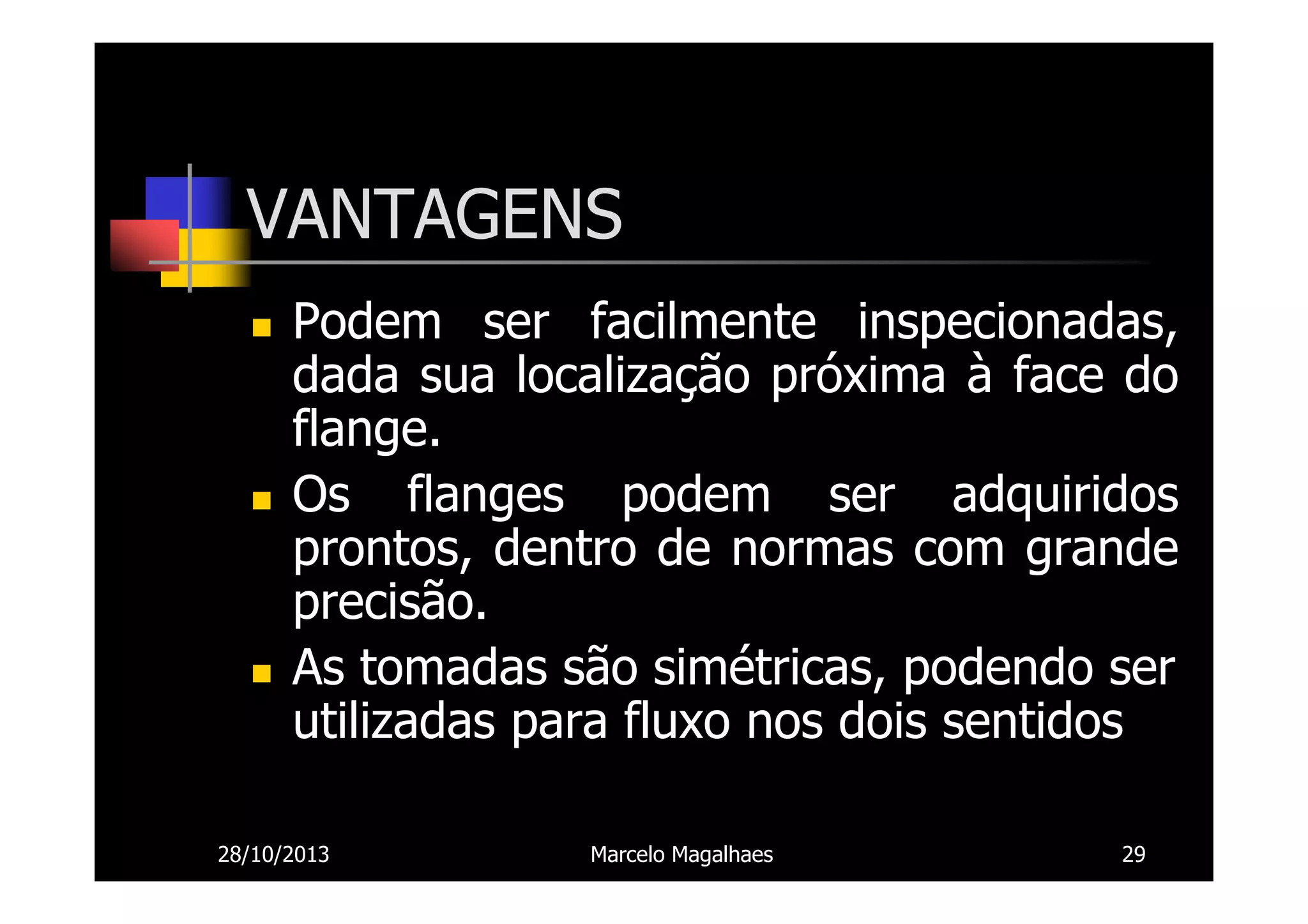

29. VANTAGENS
Podem ser facilmente inspecionadas,
dada sua localização próxima à face do
flange.
Os flanges podem ser adquiridos
prontos, dentro de normas com grande
precisão.
As tomadas são simétricas, podendo ser
utilizadas para fluxo nos dois sentidos
28/10/2013
Marcelo Magalhaes
29

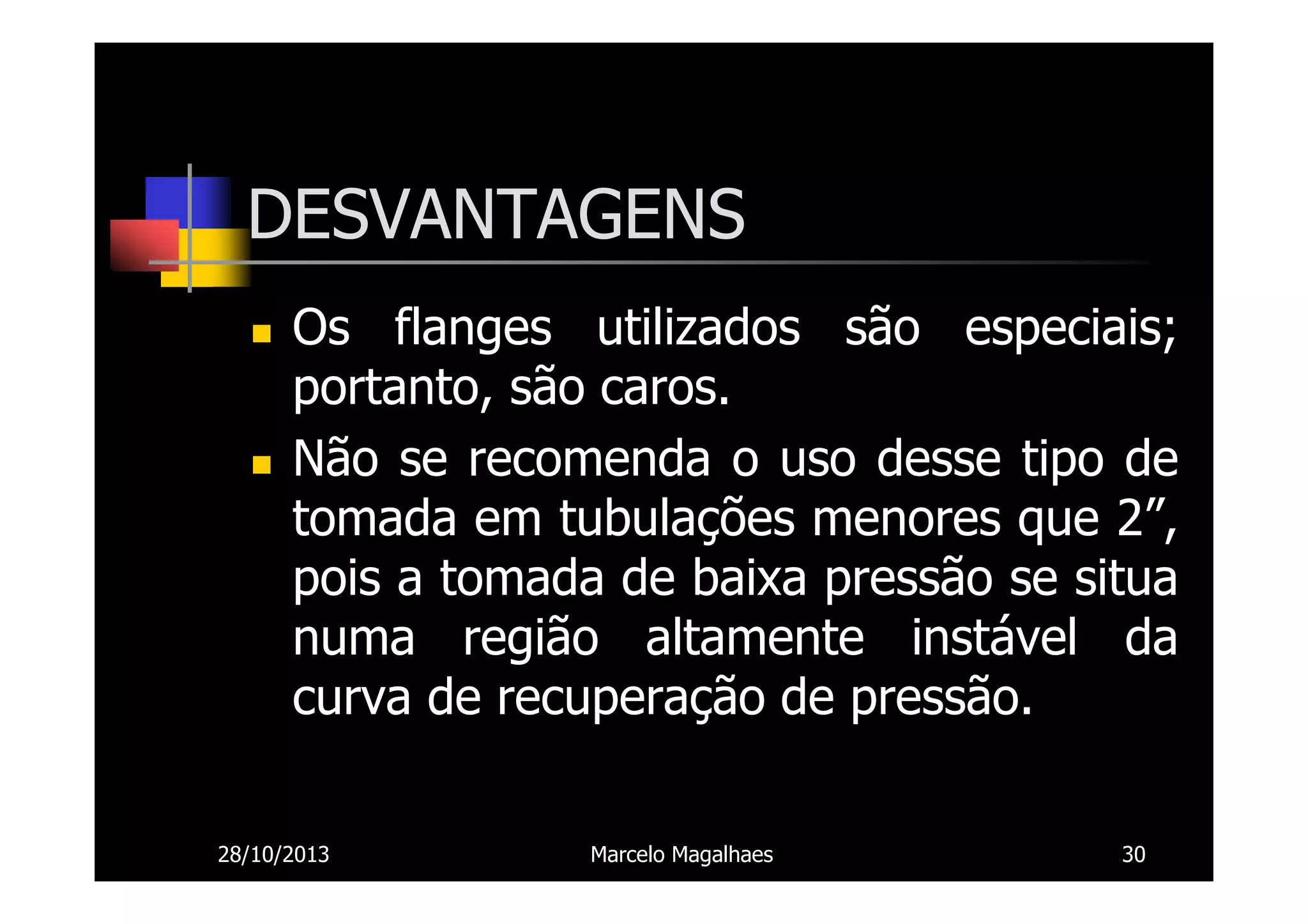

30. DESVANTAGENS
Os flanges utilizados são especiais;
portanto, são caros.
Não se recomenda o uso desse tipo de
tomada em tubulações menores que 2”,
pois a tomada de baixa pressão se situa
numa região altamente instável da
curva de recuperação de pressão.
28/10/2013
Marcelo Magalhaes
30

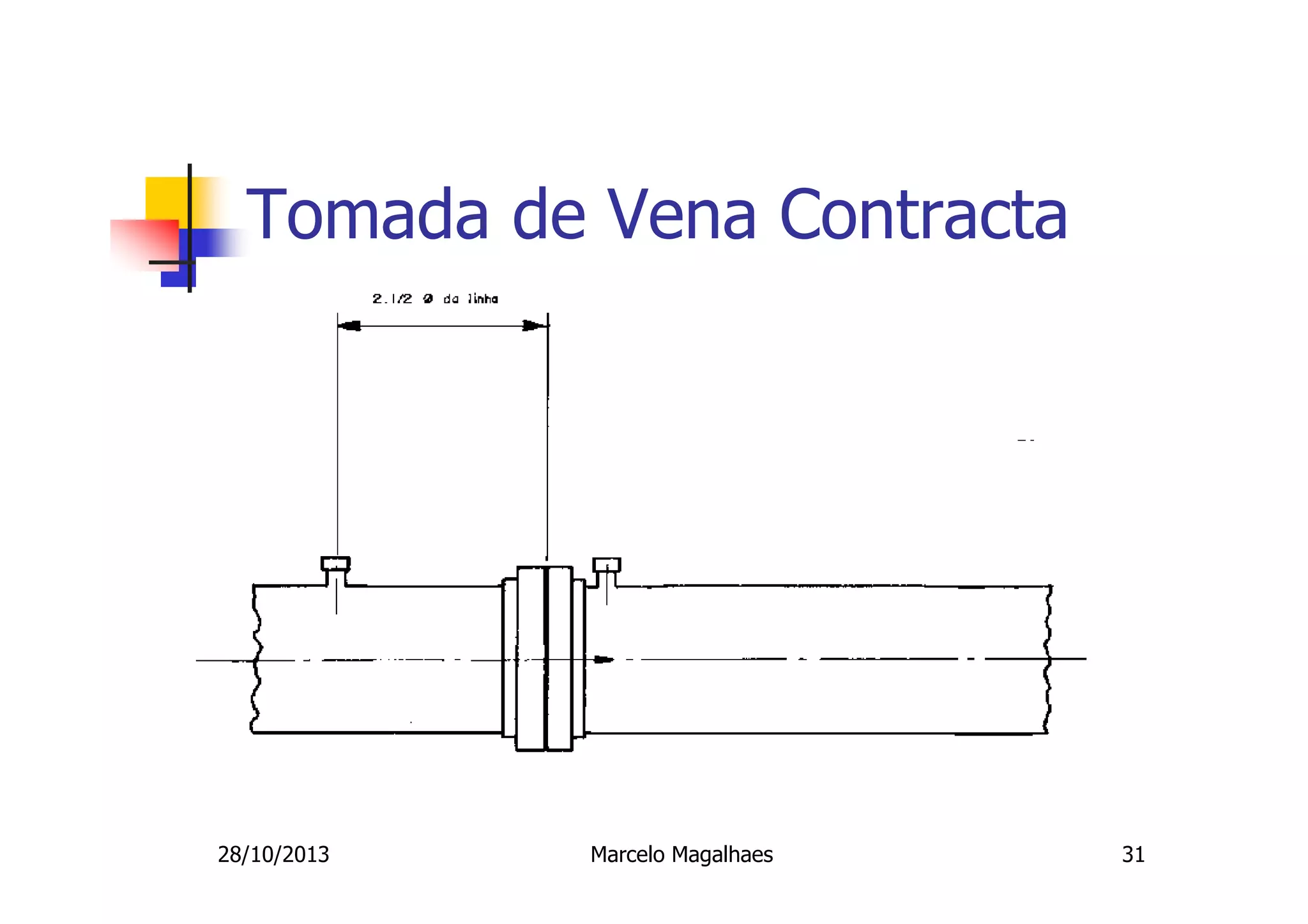

31. Tomada de Vena Contracta
28/10/2013
Marcelo Magalhaes
31

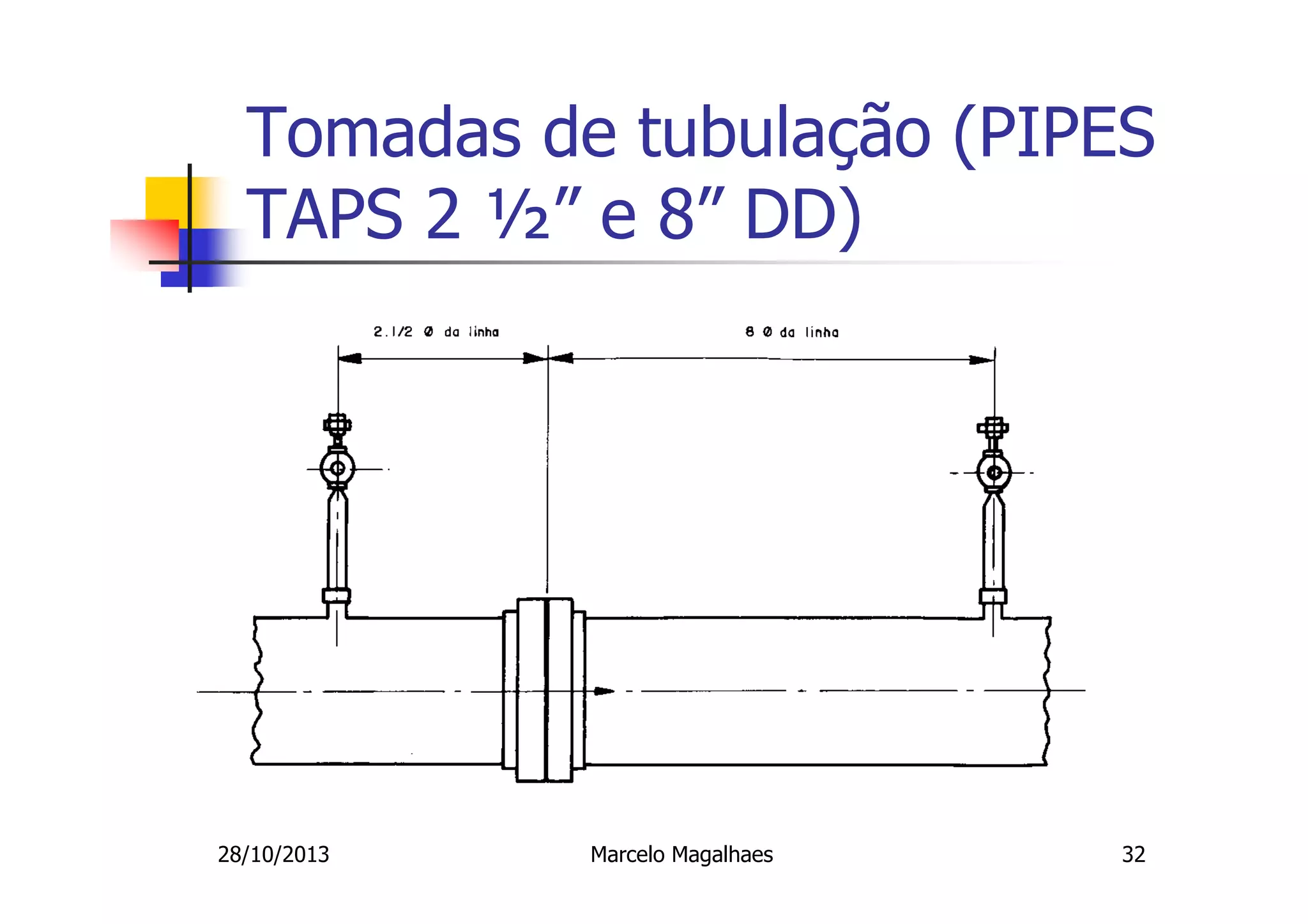

32. Tomadas de tubulação (PIPES
TAPS 2 ½” e 8” DD)
28/10/2013
Marcelo Magalhaes
32

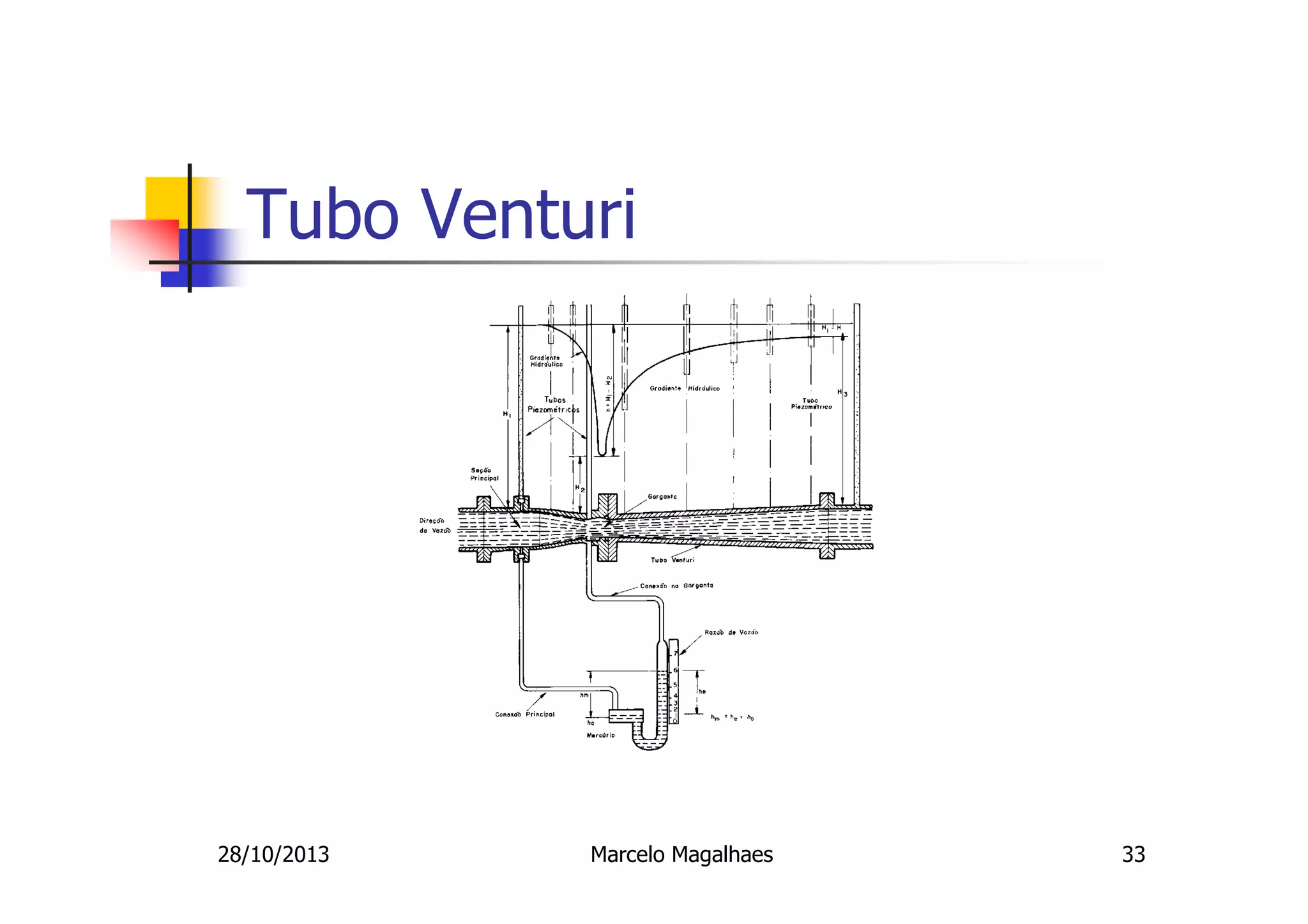

33. Tubo Venturi
28/10/2013
Marcelo Magalhaes
33

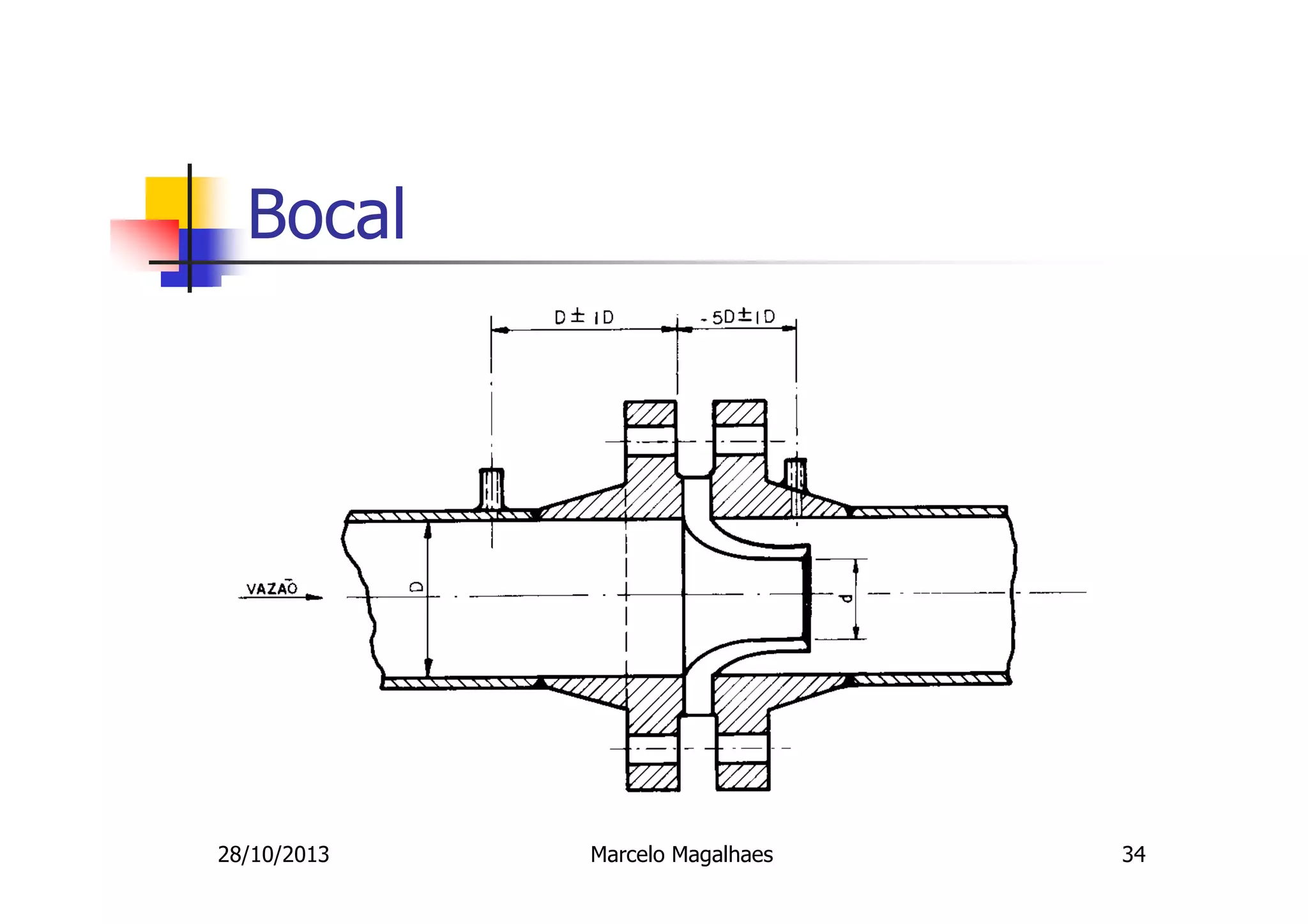

34. Bocal
28/10/2013
Marcelo Magalhaes
34

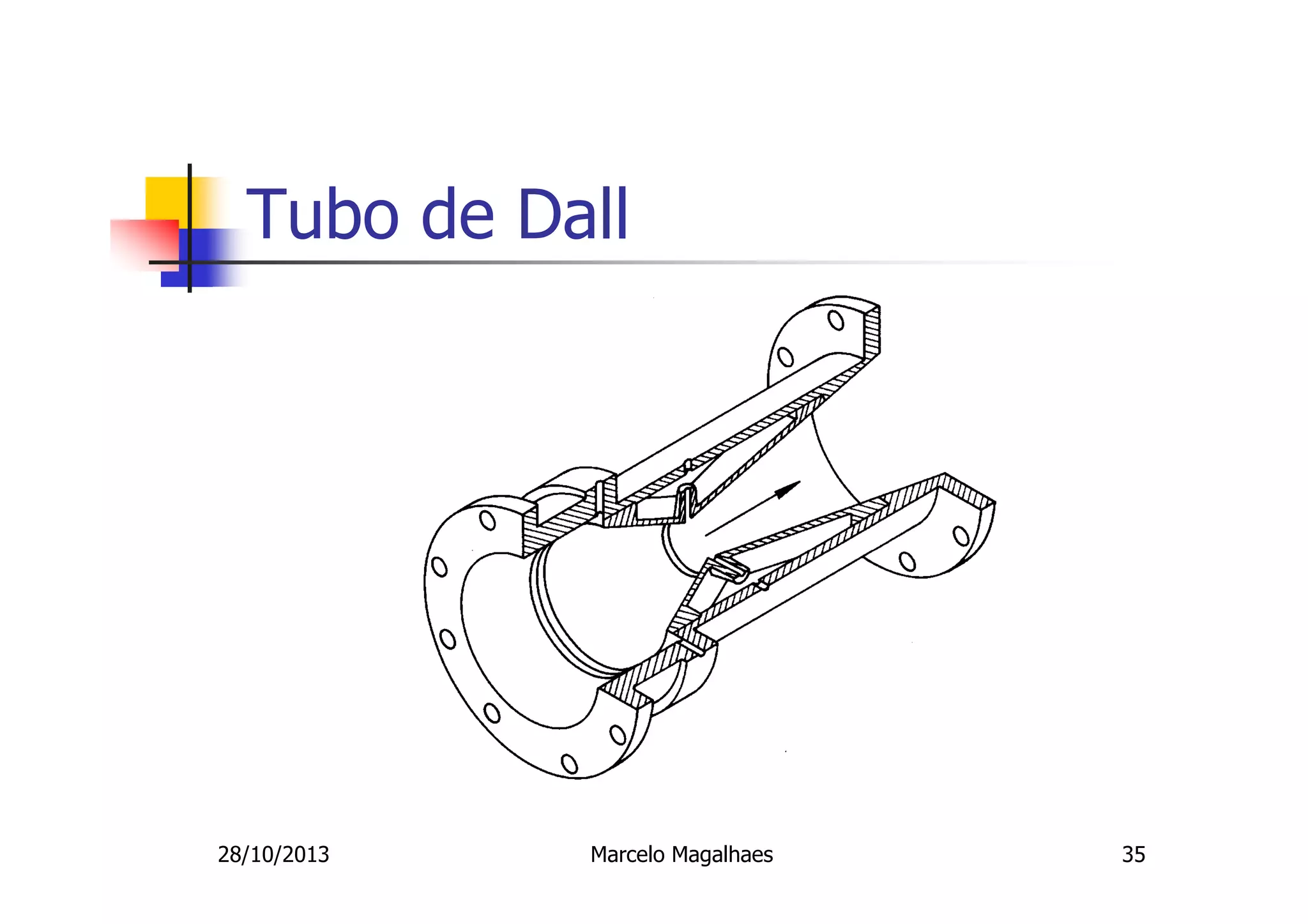

35. Tubo de Dall
28/10/2013
Marcelo Magalhaes
35

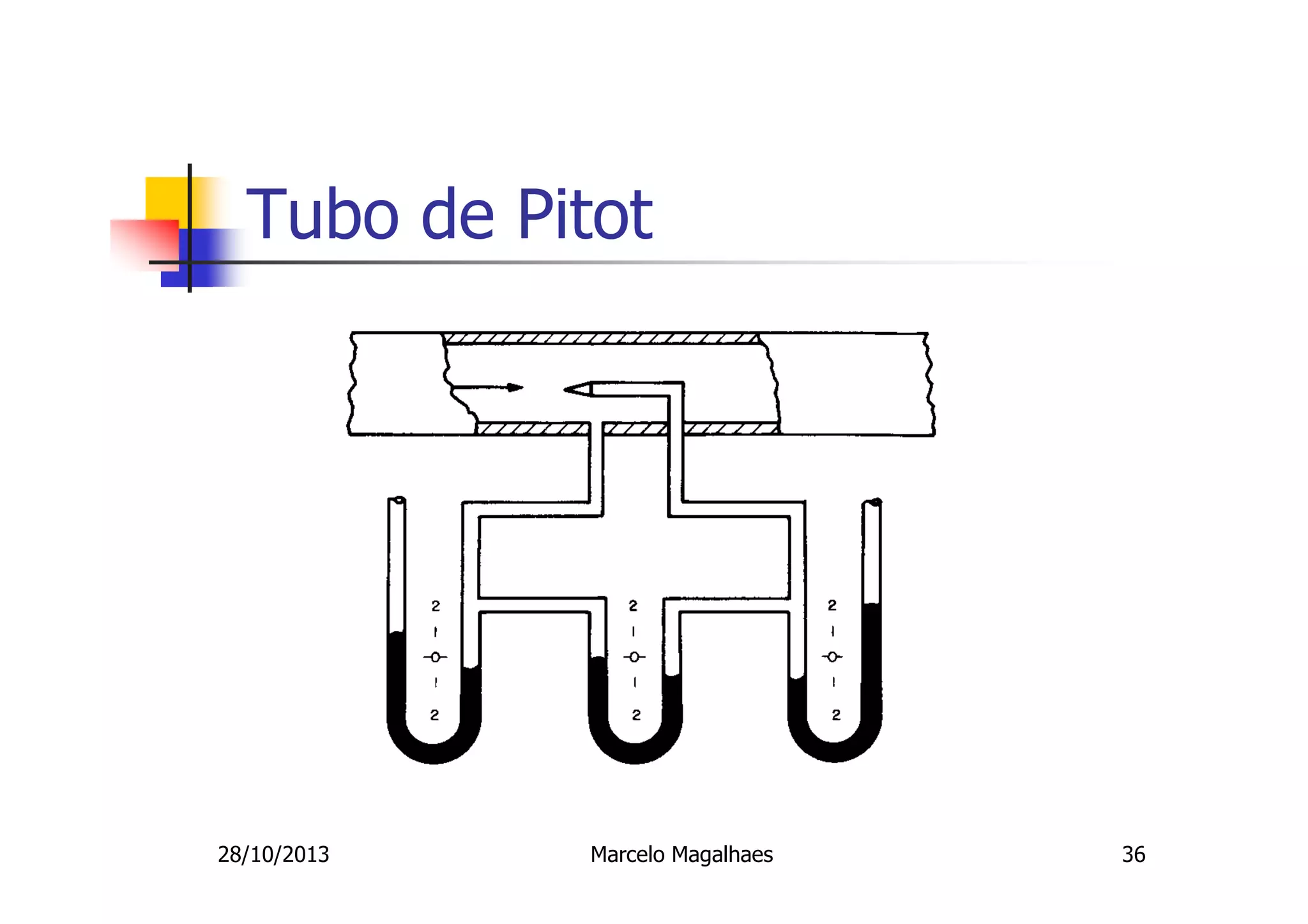

36. Tubo de Pitot
28/10/2013
Marcelo Magalhaes
36

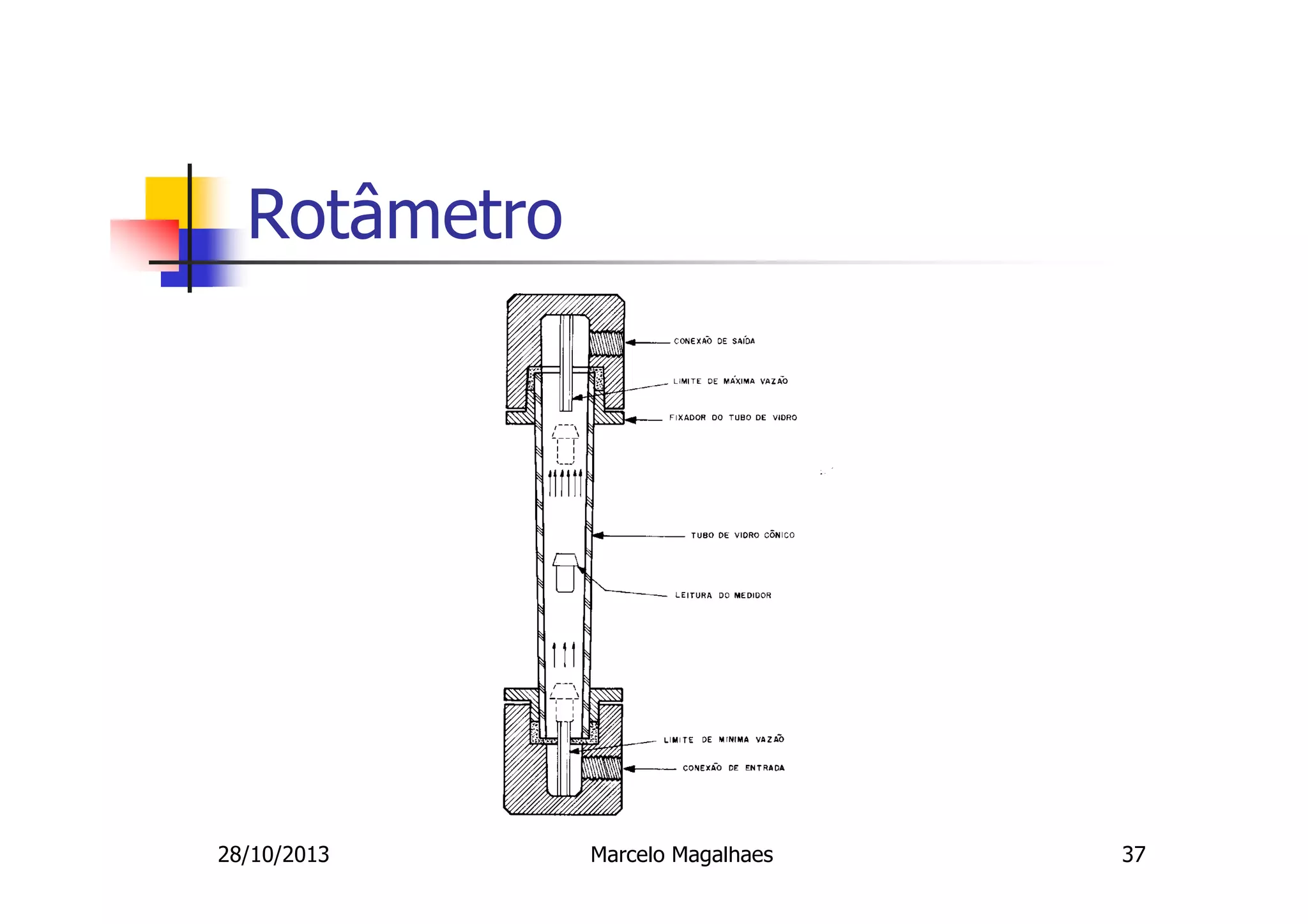

37. Rotâmetro
28/10/2013
Marcelo Magalhaes
37

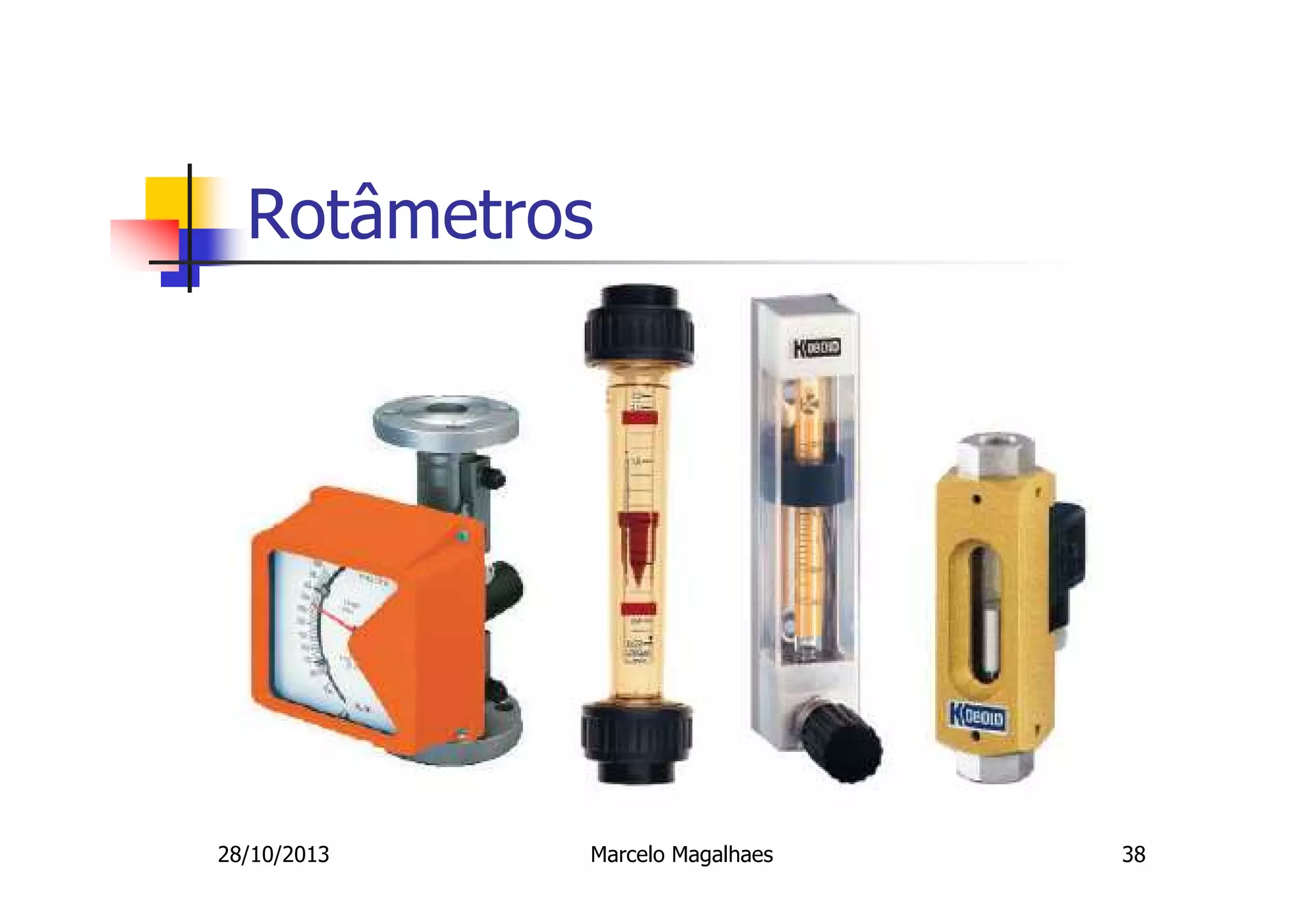

38. Rotâmetros
28/10/2013
Marcelo Magalhaes
38

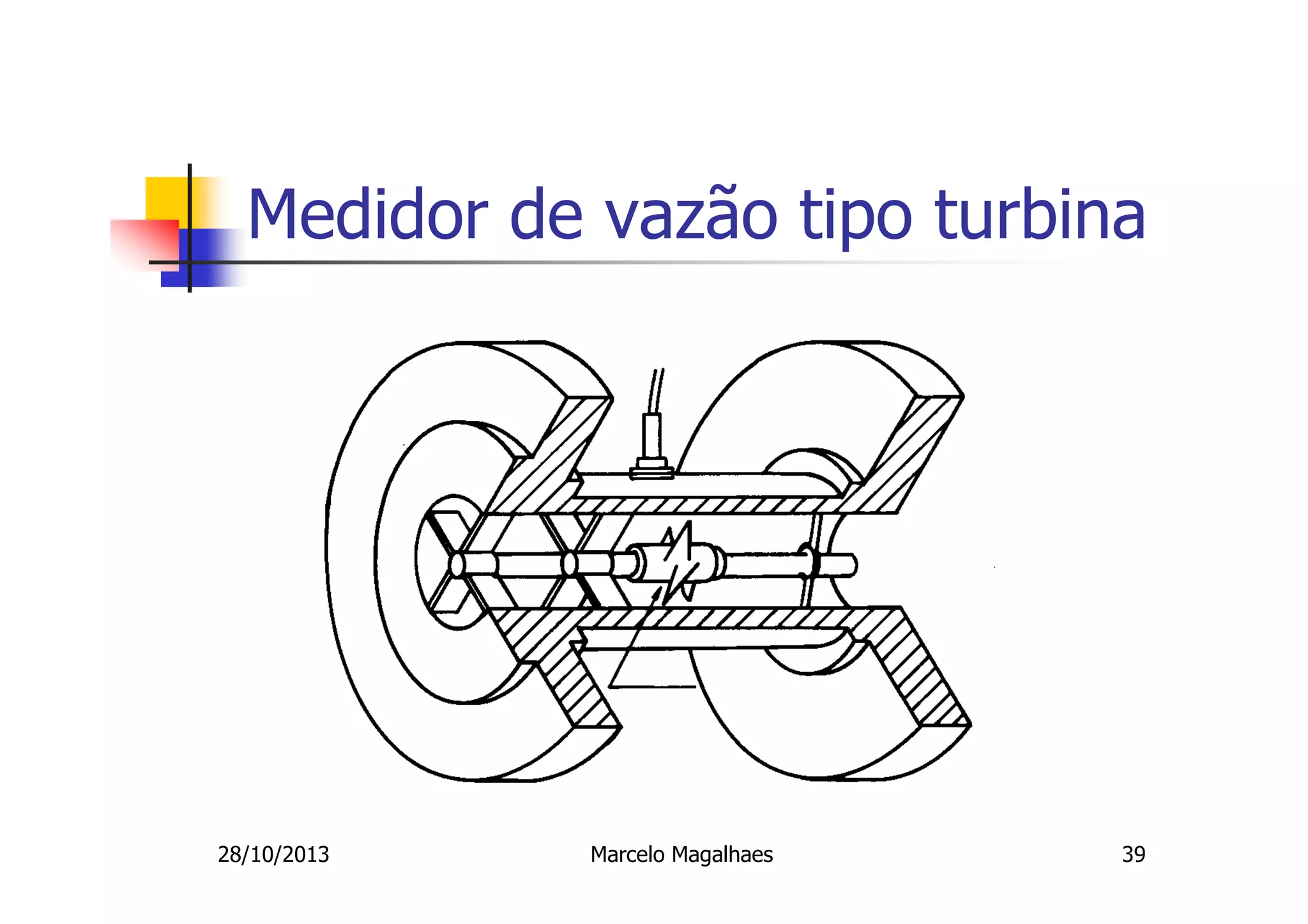

39. Medidor de vazão tipo turbina
28/10/2013
Marcelo Magalhaes
39

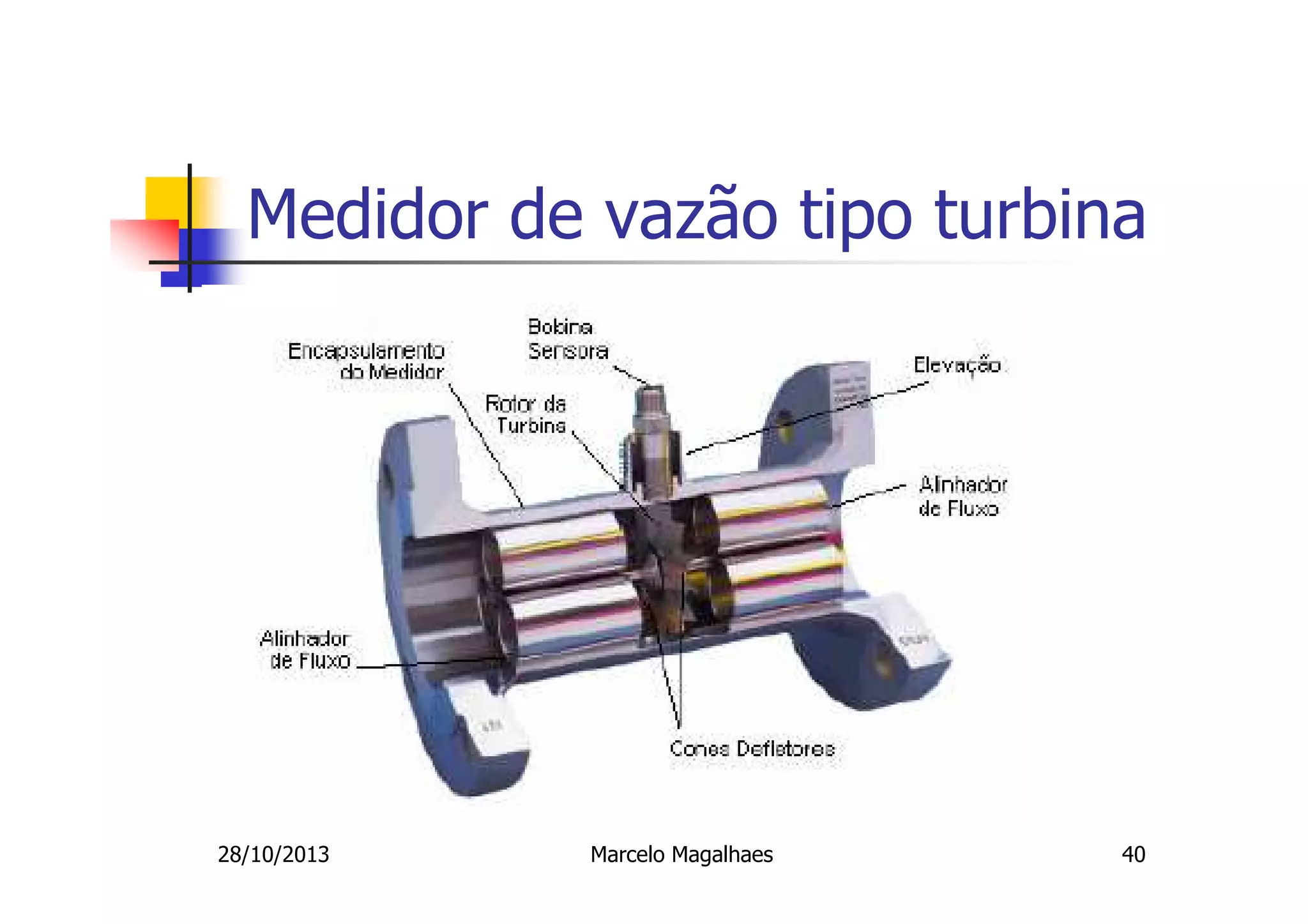

40. Medidor de vazão tipo turbina
28/10/2013
Marcelo Magalhaes
40

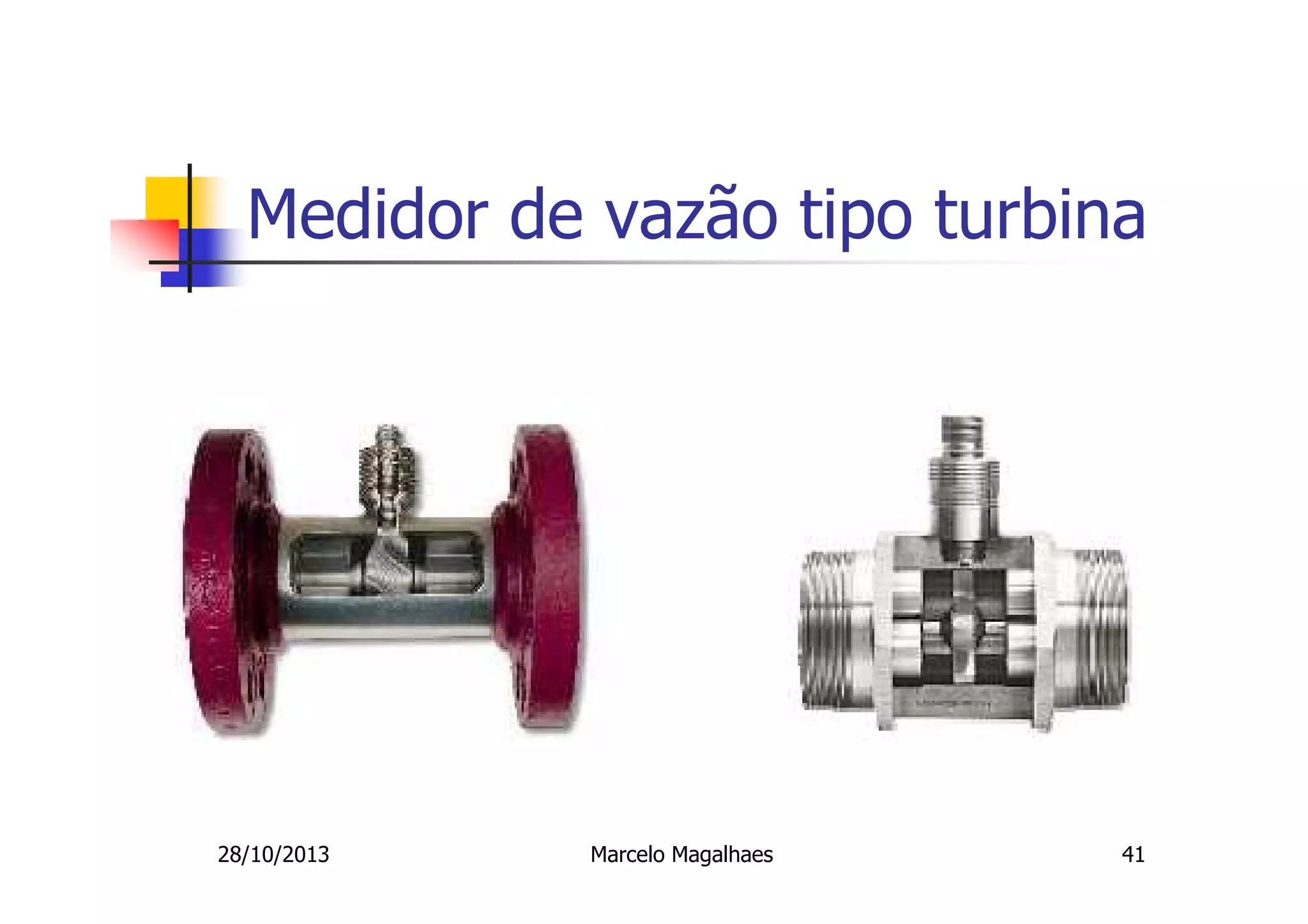

41. Medidor de vazão tipo turbina
28/10/2013
Marcelo Magalhaes
41

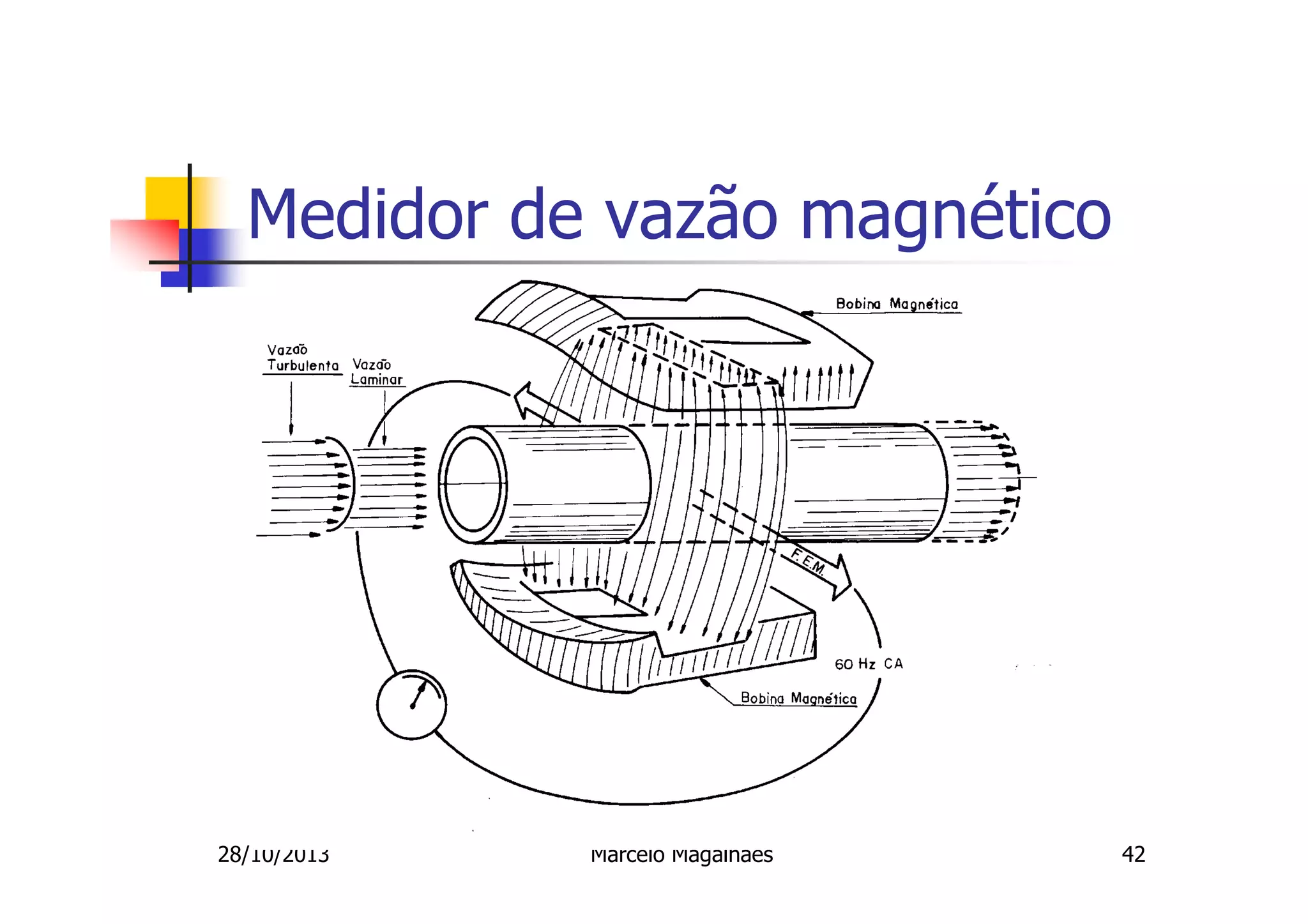

42. Medidor de vazão magnético
28/10/2013
Marcelo Magalhaes
42

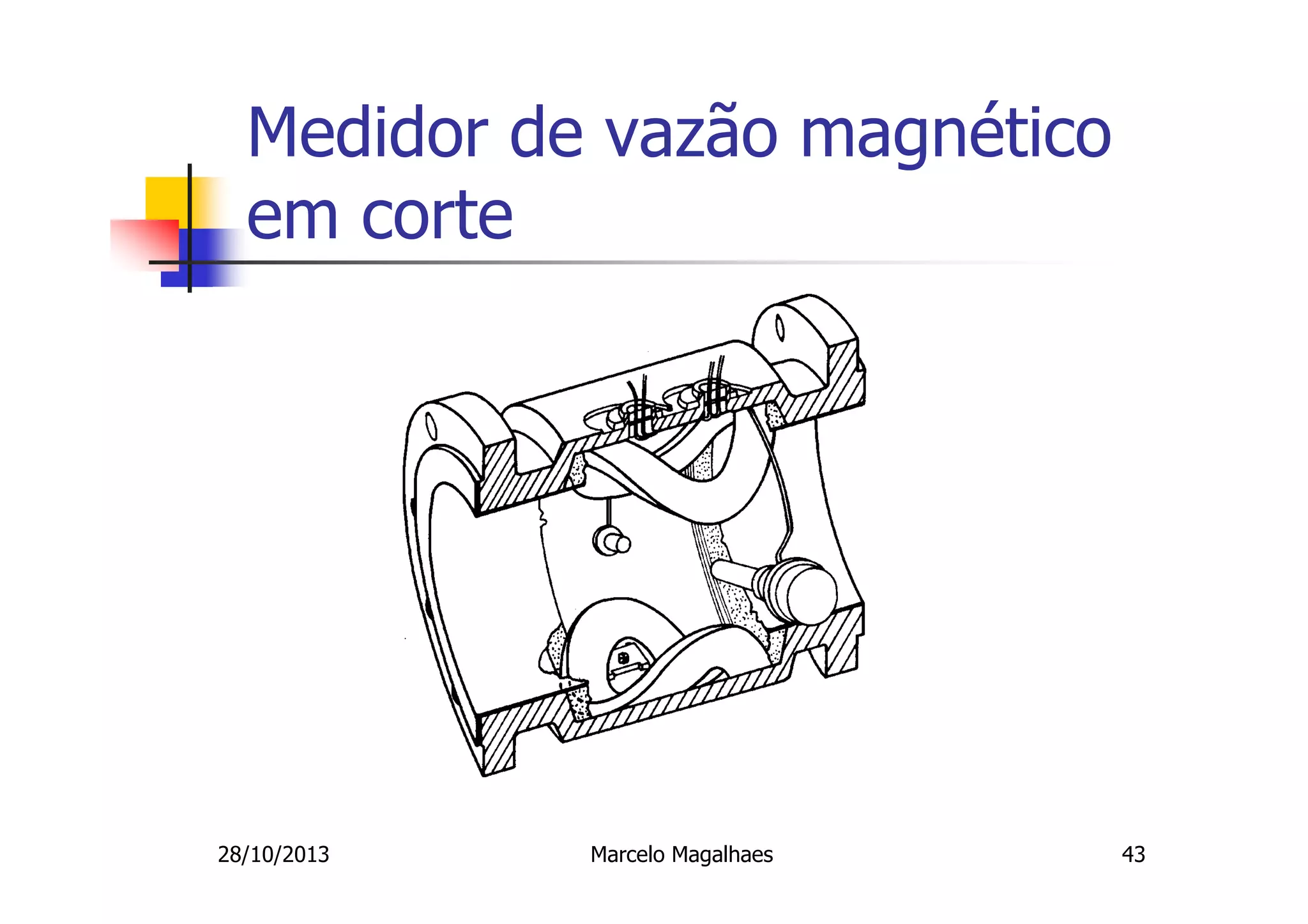

43. Medidor de vazão magnético
em corte
28/10/2013
Marcelo Magalhaes
43

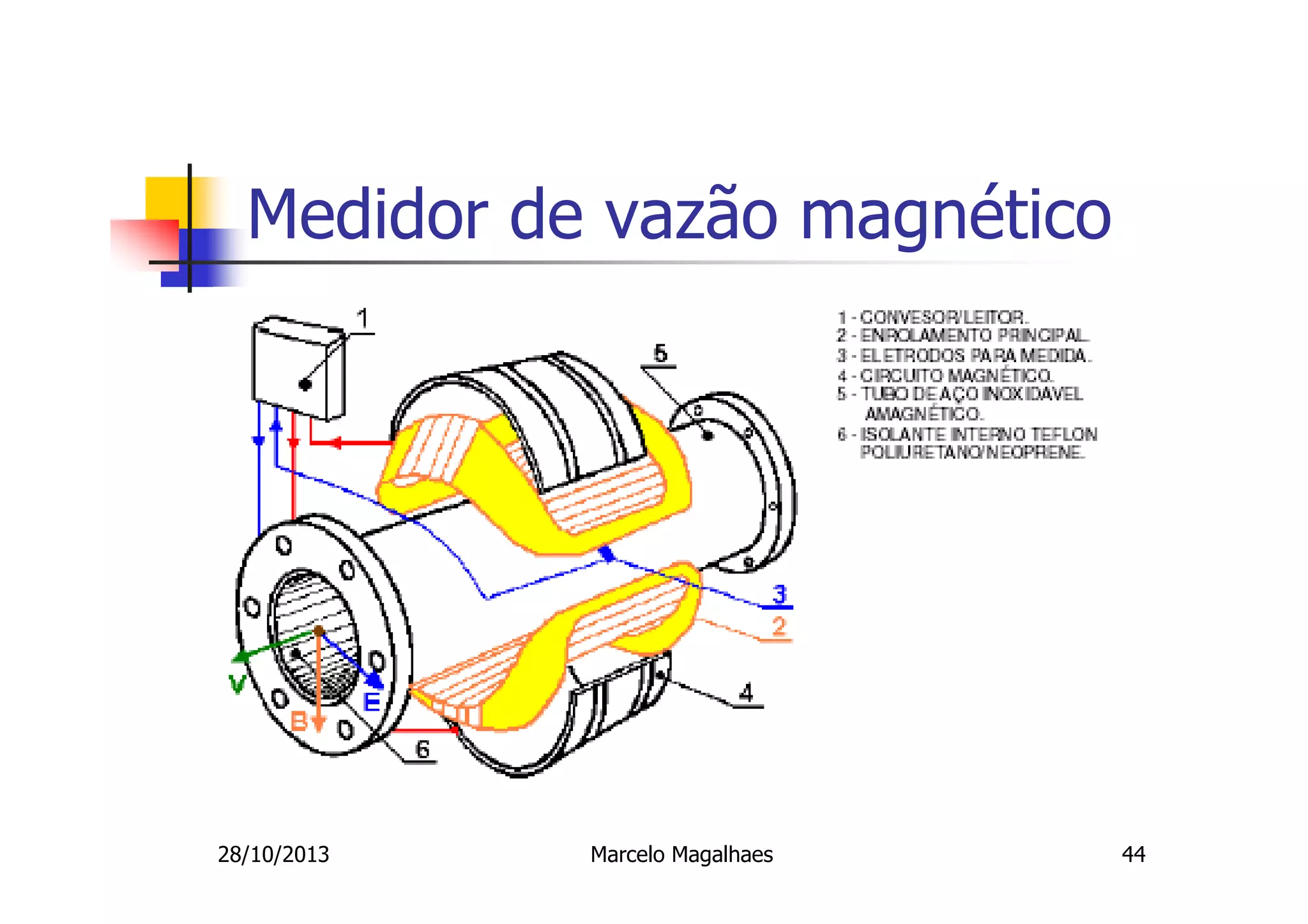

44. Medidor de vazão magnético
28/10/2013
Marcelo Magalhaes
44

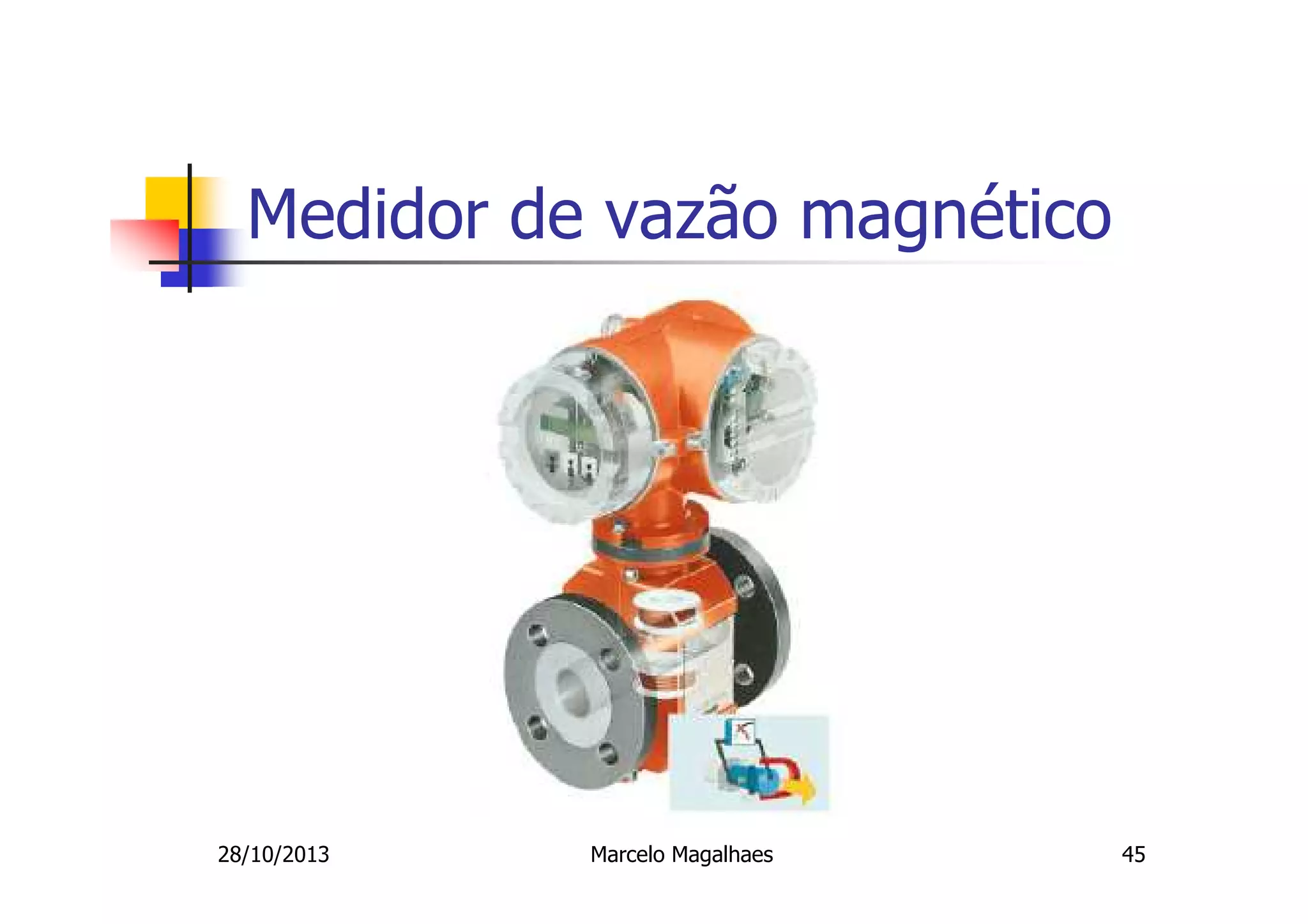

45. Medidor de vazão magnético
28/10/2013
Marcelo Magalhaes
45

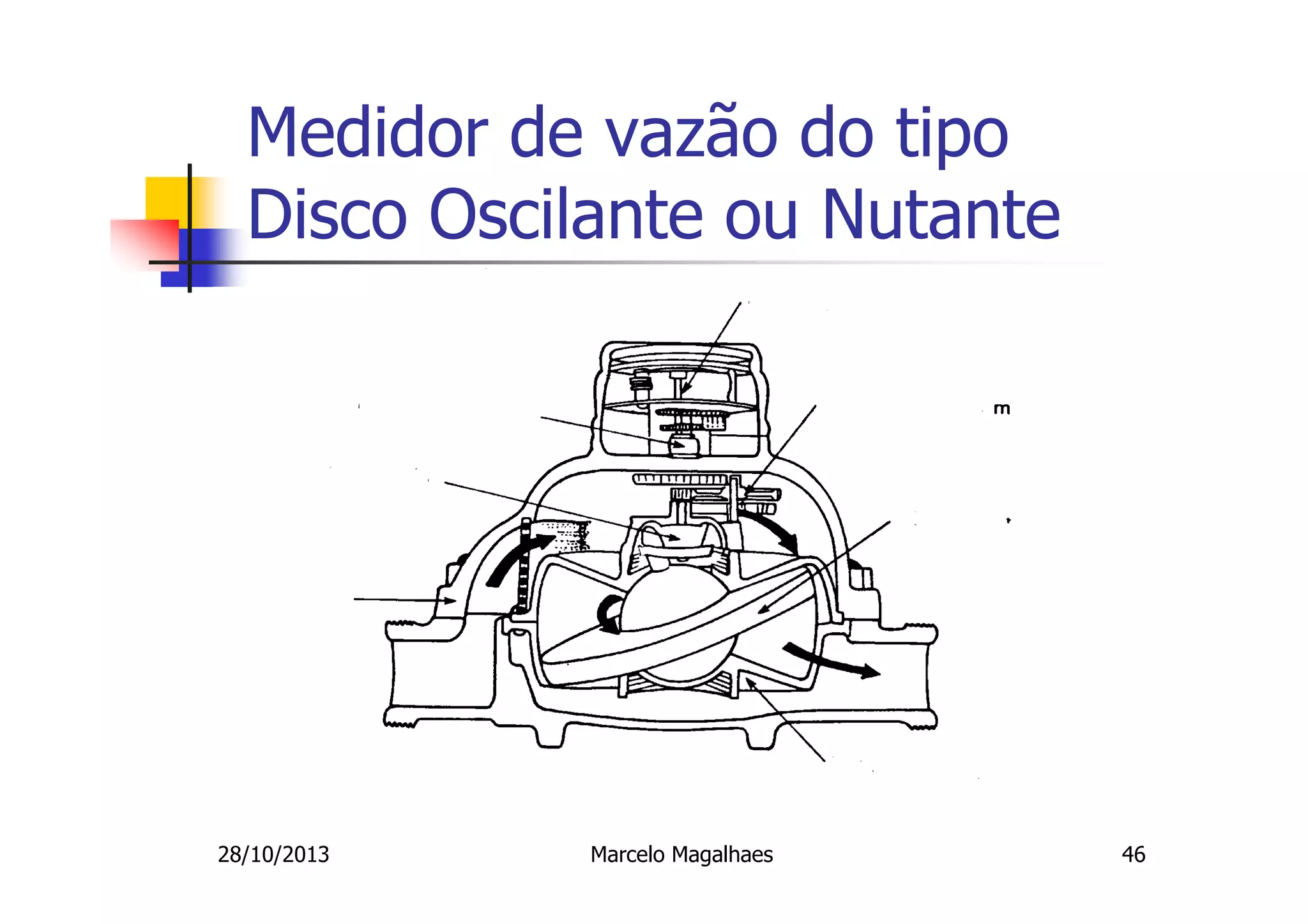

46. Medidor de vazão do tipo
Disco Oscilante ou Nutante
28/10/2013
Marcelo Magalhaes
46

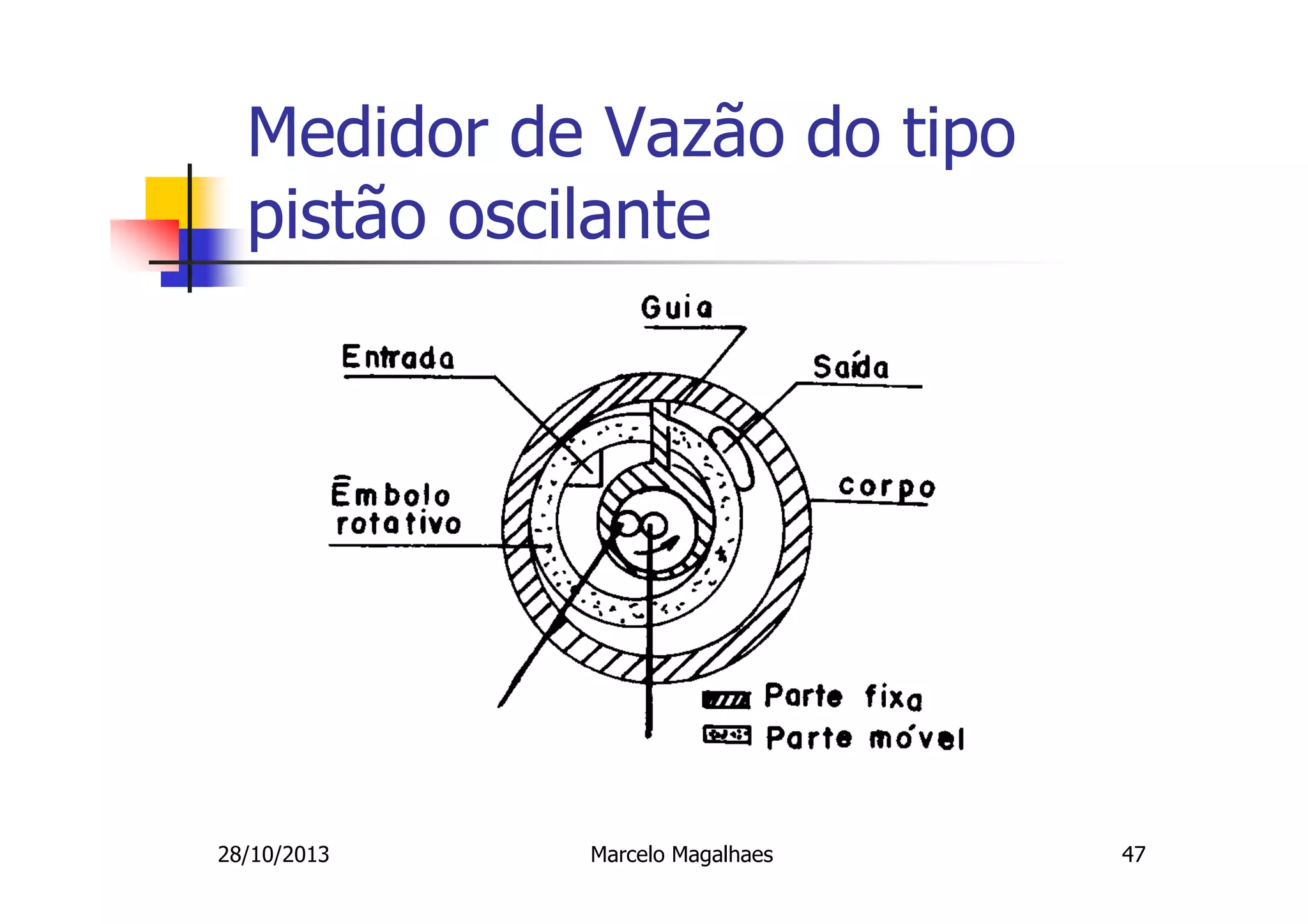

47. Medidor de Vazão do tipo
pistão oscilante
28/10/2013
Marcelo Magalhaes
47

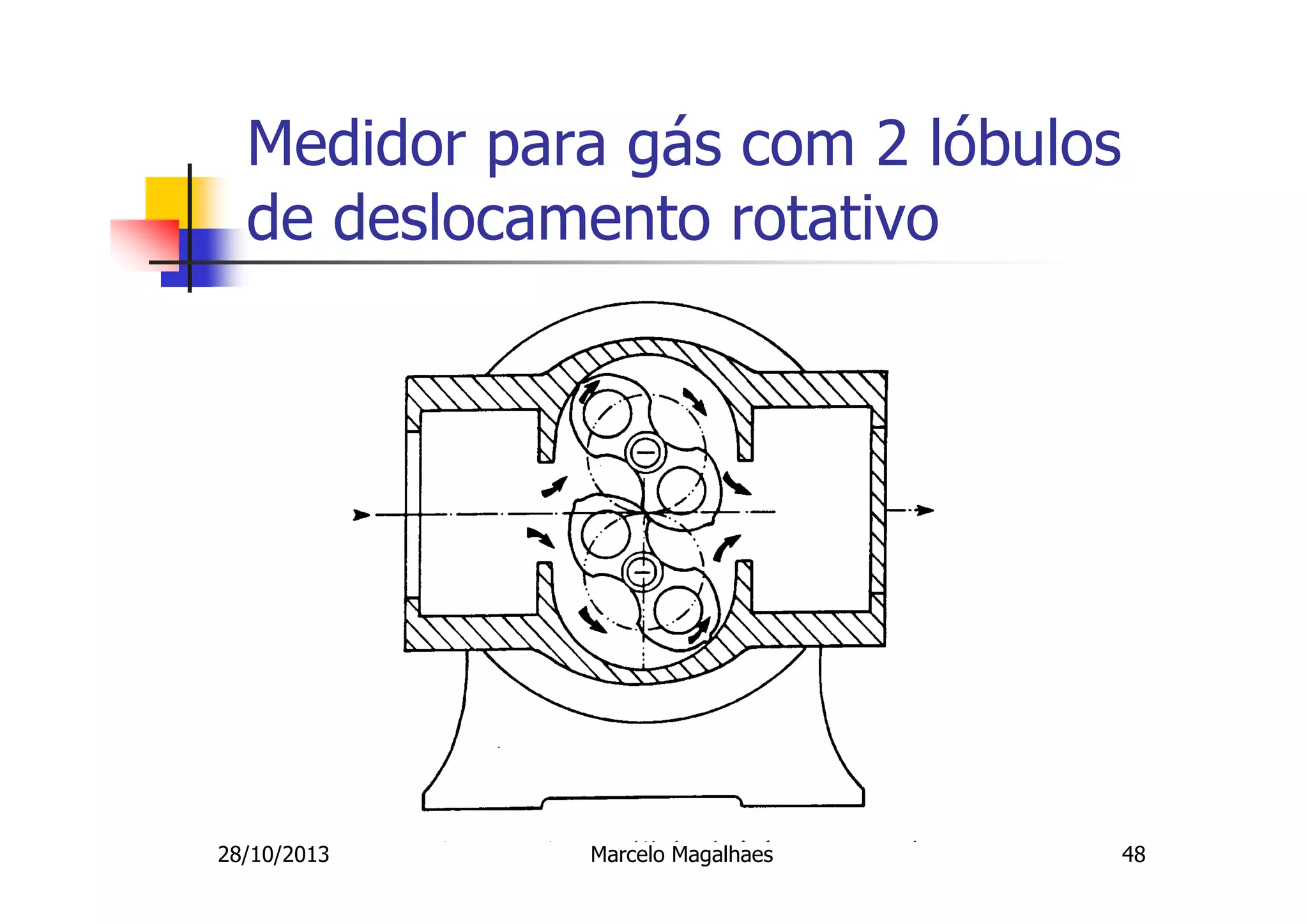

48. Medidor para gás com 2 lóbulos
de deslocamento rotativo
28/10/2013
Marcelo Magalhaes
48

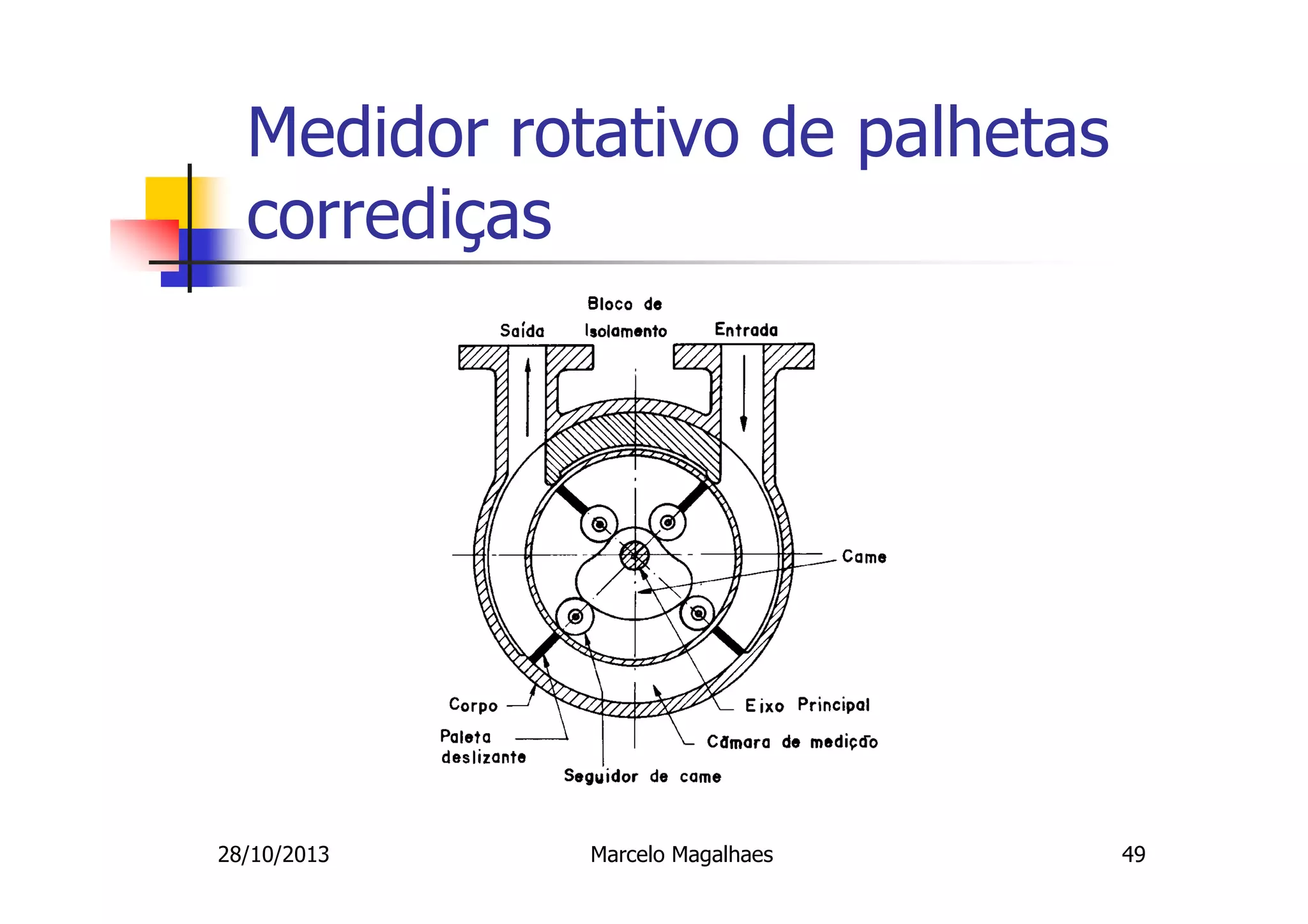

49. Medidor rotativo de palhetas
corrediças
28/10/2013
Marcelo Magalhaes
49

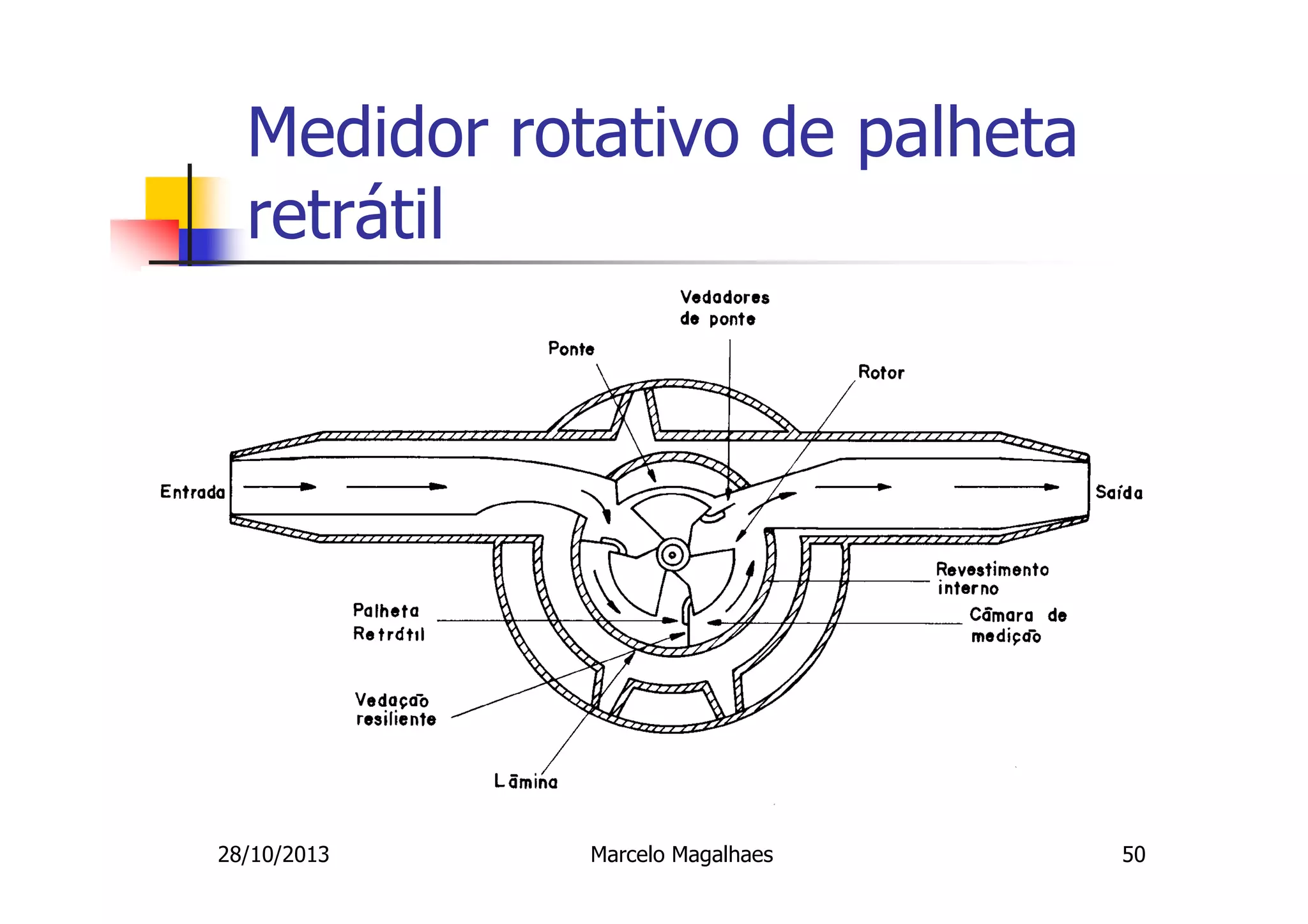

50. Medidor rotativo de palheta
retrátil
28/10/2013
Marcelo Magalhaes
50

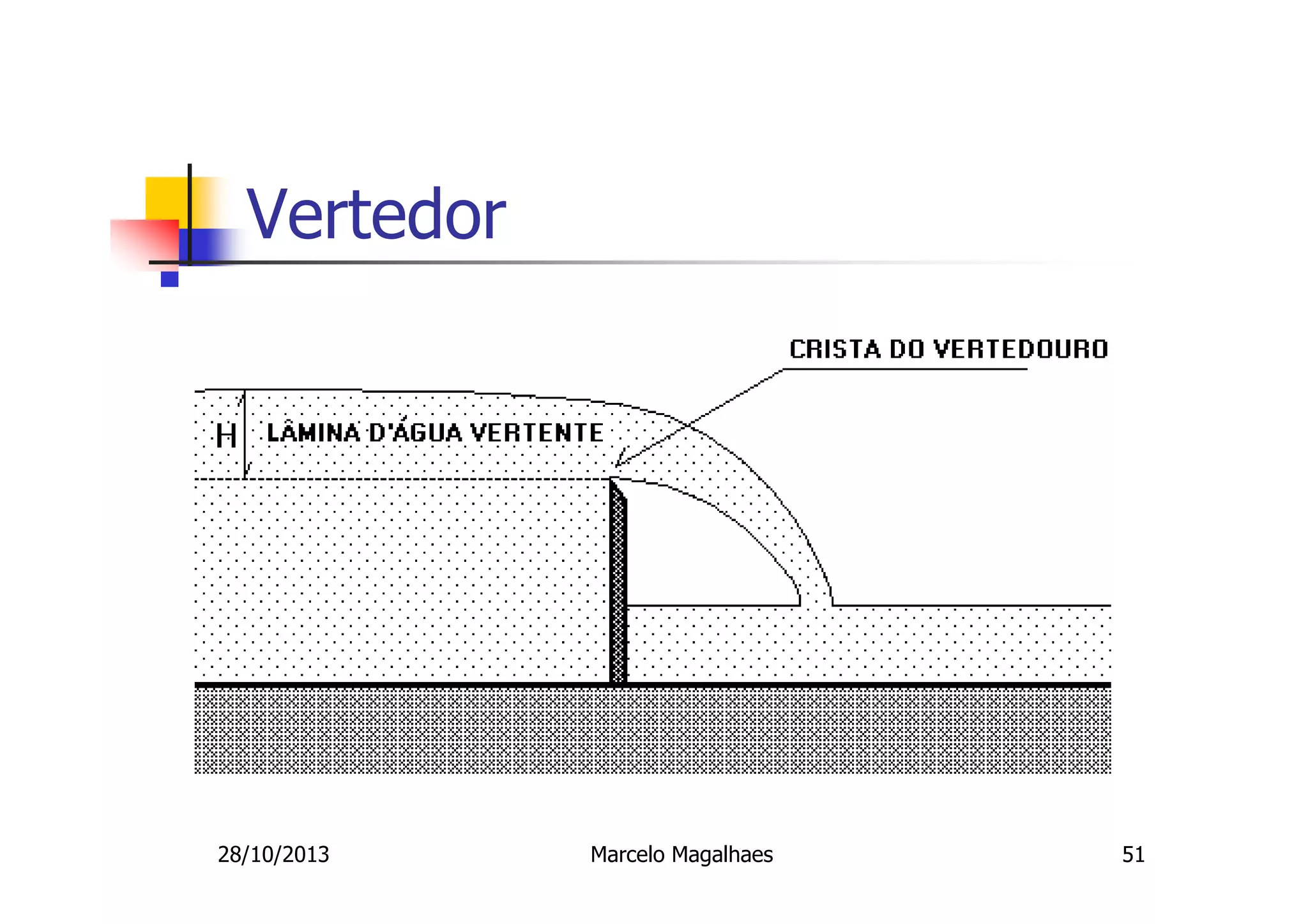

51. Vertedor
28/10/2013
Marcelo Magalhaes
51

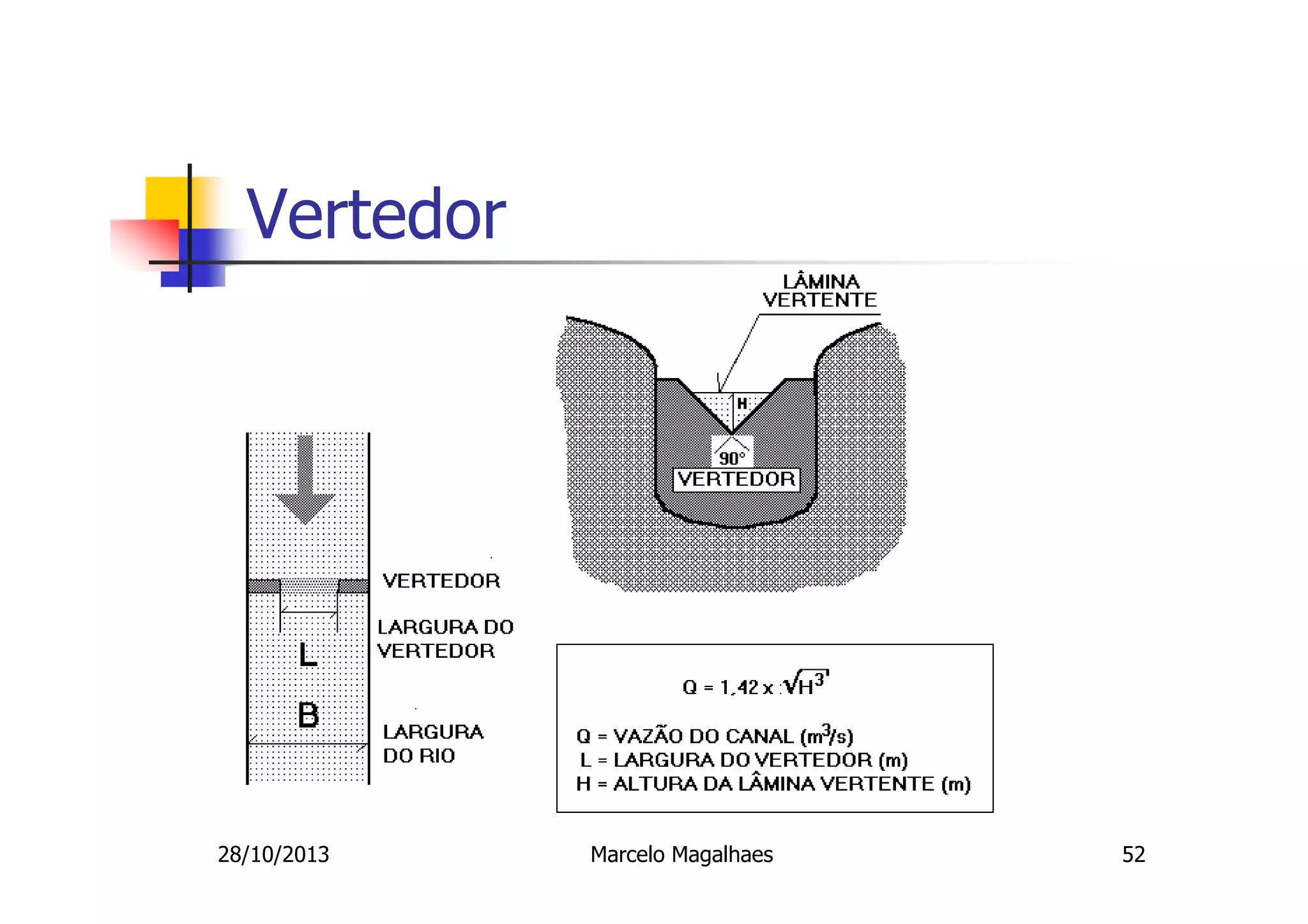

52. Vertedor
28/10/2013
Marcelo Magalhaes
52

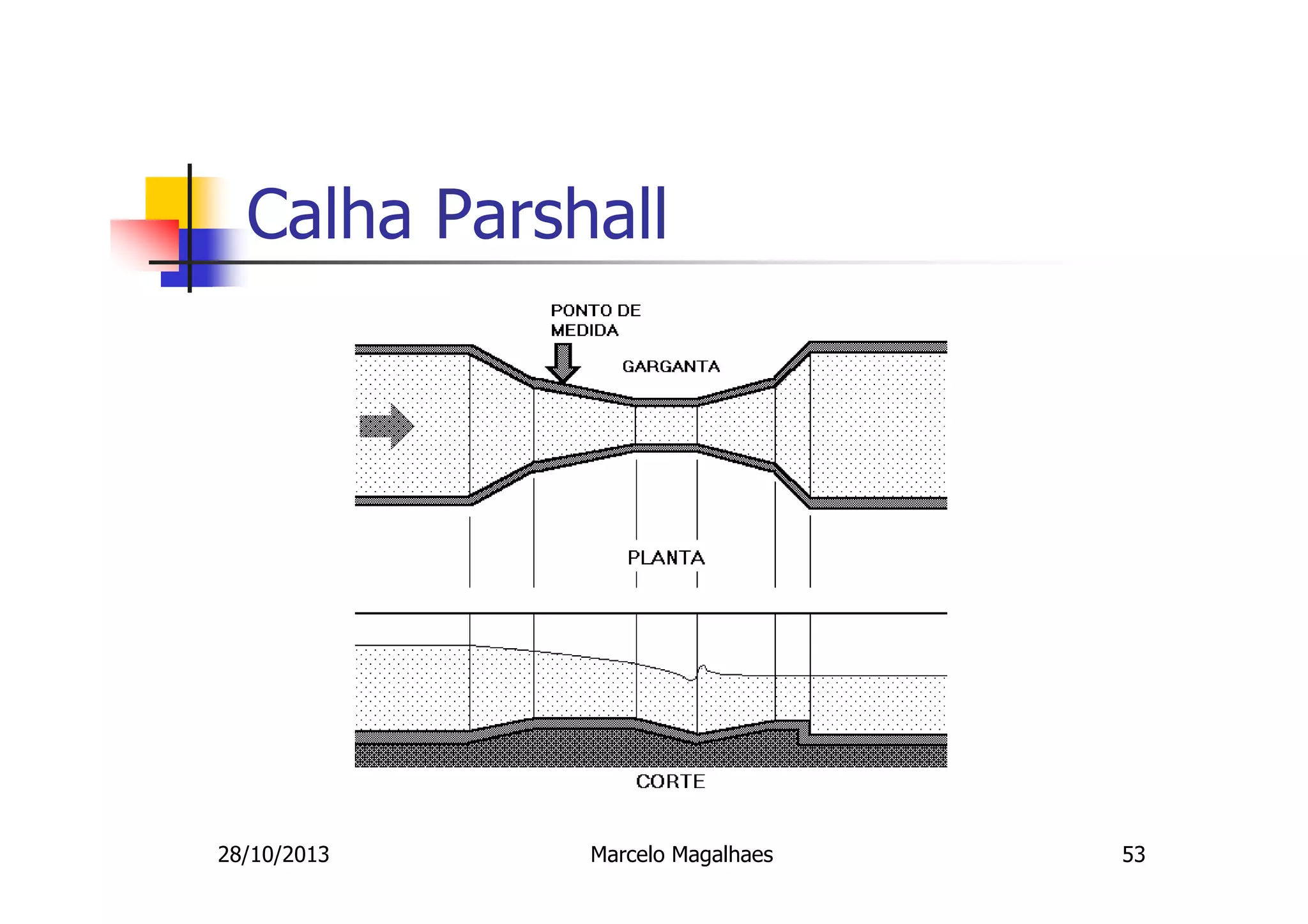

53. Calha Parshall
28/10/2013
Marcelo Magalhaes
53

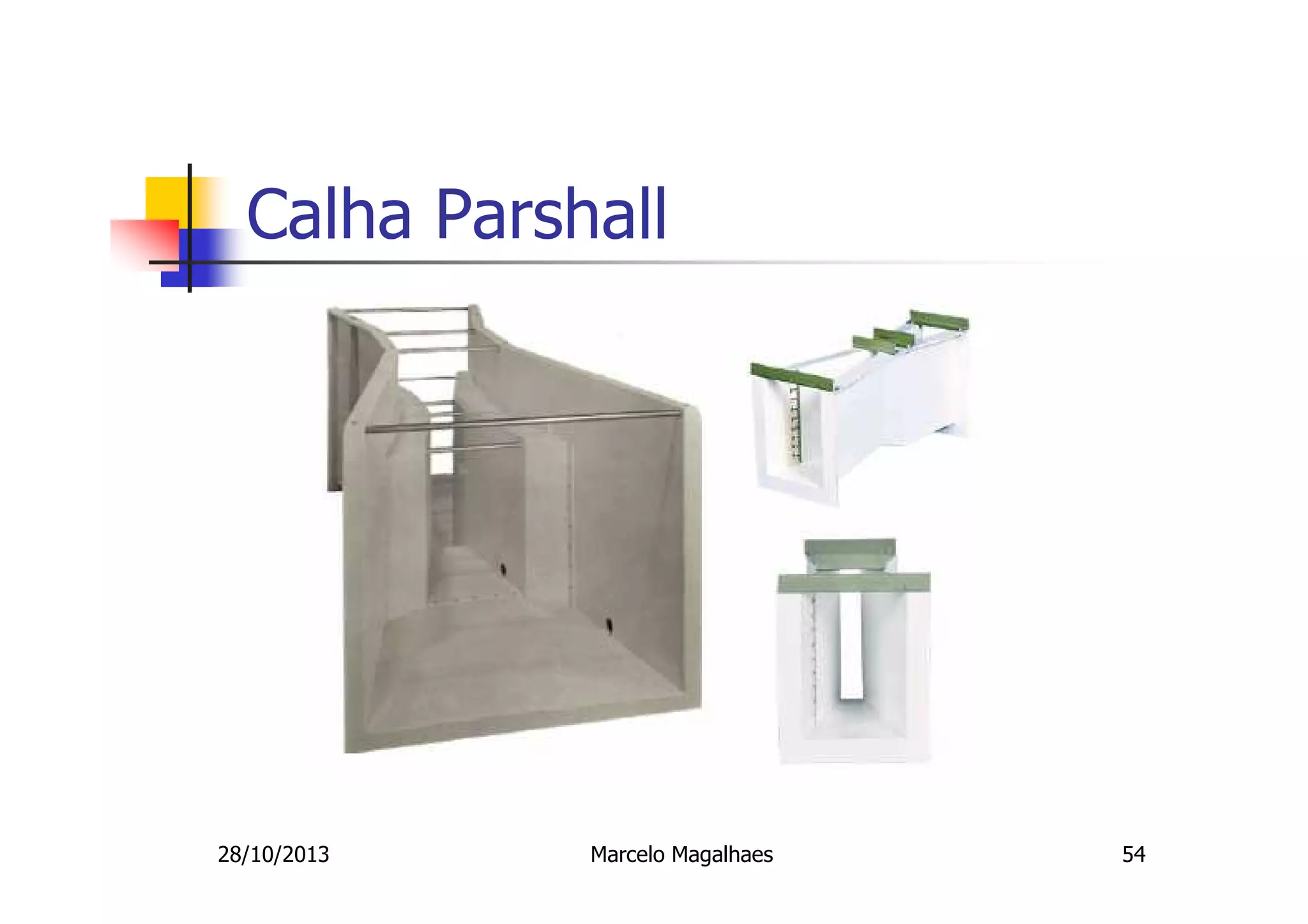

54. Calha Parshall
28/10/2013
Marcelo Magalhaes
54

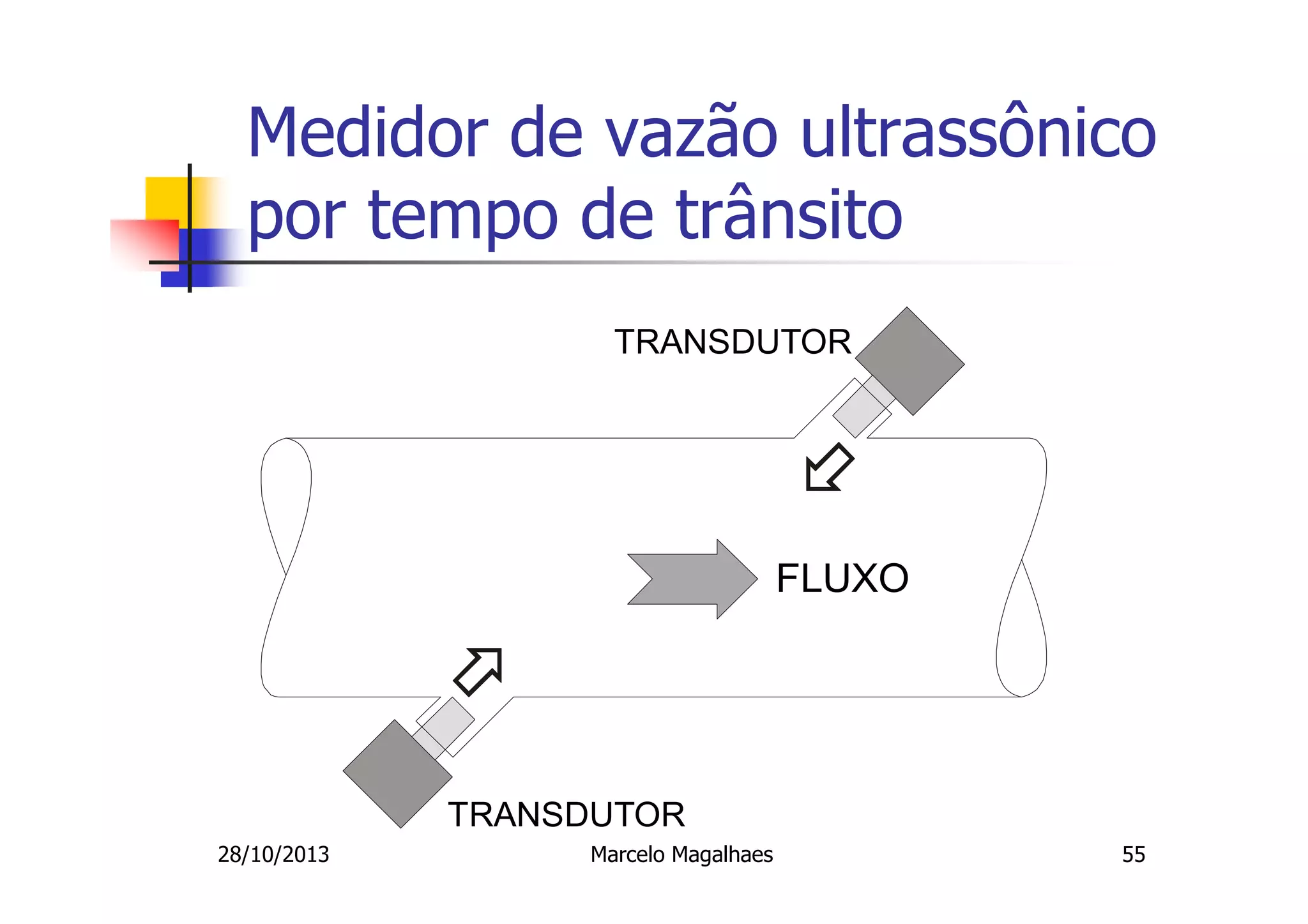

55. Medidor de vazão ultrassônico
por tempo de trânsito
TRANSDUTOR
FLUXO
TRANSDUTOR
28/10/2013
Marcelo Magalhaes
55

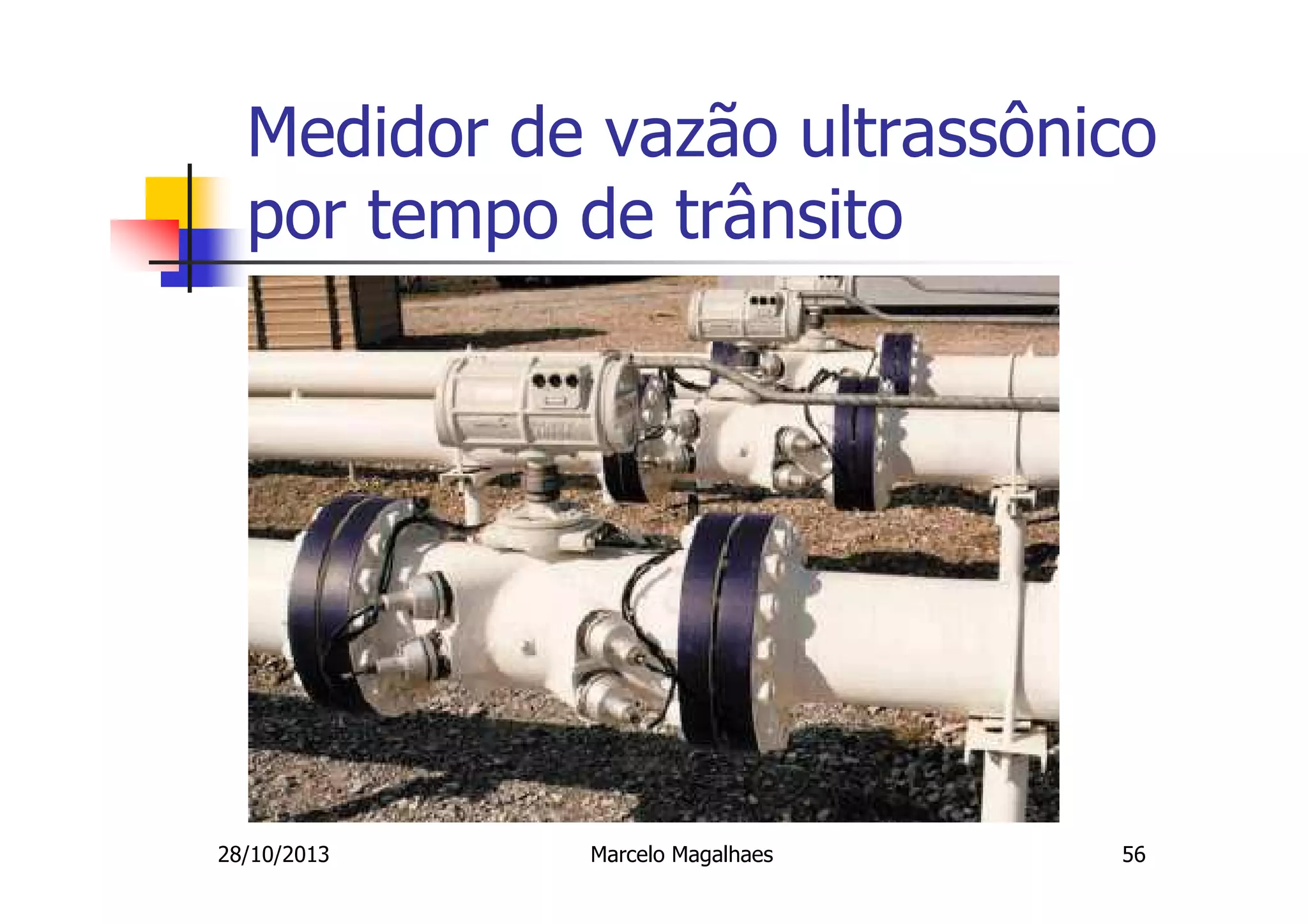

56. Medidor de vazão ultrassônico
por tempo de trânsito
28/10/2013
Marcelo Magalhaes
56
