Aula 04:Dimensionamento dos
Componentes do Sistema
Predial de Esgotos Sanitários
Professora: Msc. Maria Cleide Oliveira Lima
E-mail: cleide.oliveira@ifrn.edu.br

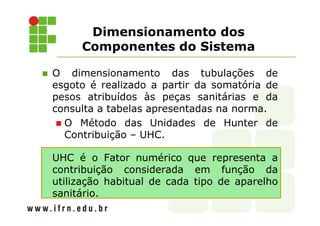

O dimensionamento das tubulações de
esgoto é realizado a partir da somatória de
pesos atribuídos às peças sanitárias e da
consulta a tabelas apresentadas na norma.
O Método das Unidades de Hunter de
Contribuição – UHC.
UHC é o Fator numérico que representa a
contribuição considerada em função da
utilização habitual de cada tipo de aparelho
sanitário.

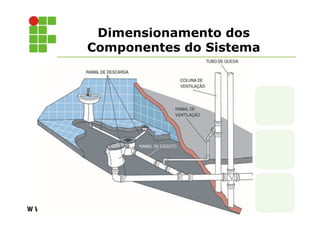

Dimensionamento dos
Componentes do Sistema
Dimensionamento dos
Componentes do Sistema
Dimensionamento dos
Componentes do Sistema

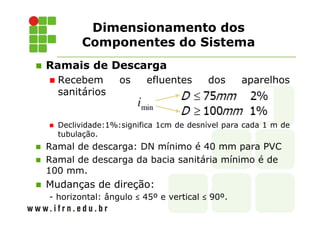

Ramais de Descarga
Recebem os efluentes dos aparelhos
sanitários
Declividade:1%:significa 1cm de desnível para cada 1 m de
tubulação.
Ramal de descarga: DN mínimo é 40 mm para PVC
Ramal de descarga da bacia sanitária mínimo é de
100 mm.
Mudanças de direção:
- horizontal: ângulo ≤ 45º e vertical ≤ 90º.
Dimensionamento dos
Componentes do Sistema

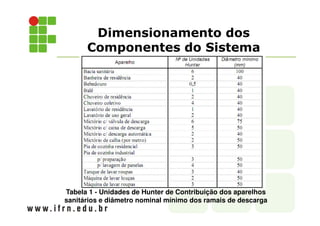

Tabela 1 - Unidades de Hunter de Contribuição dos aparelhos
sanitários e diâmetro nominal mínimo dos ramais de descarga
Dimensionamento dos
Componentes do Sistema

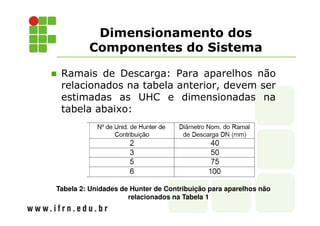

Ramais de Descarga: Para aparelhos não
relacionados na tabela anterior, devem ser
estimadas as UHC e dimensionadas na
tabela abaixo:
Tabela 2: Unidades de Hunter de Contribuição para aparelhos não
relacionados na Tabela 1
Dimensionamento dos
Componentes do Sistema

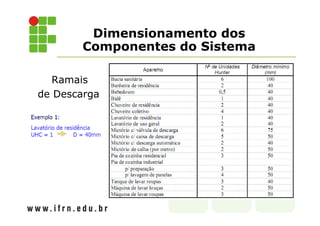

Ramais
de Descarga
Dimensionamento dos
Componentes do Sistema

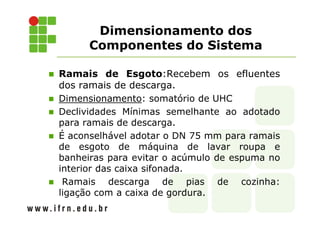

Ramais de Esgoto:Recebem os efluentes
dos ramais de descarga.
Dimensionamento: somatório de UHC
Declividades Mínimas semelhante ao adotado
para ramais de descarga.
É aconselhável adotar o DN 75 mm para ramais
de esgoto de máquina de lavar roupa e
banheiras para evitar o acúmulo de espuma no
interior das caixa sifonada.
Ramais descarga de pias de cozinha:
ligação com a caixa de gordura.
Dimensionamento dos
Componentes do Sistema
Ramais de Esgoto
Tabela 3: Dimensionamento dos ramais de esgoto.
A partir da soma dos UHC dos aparelhos
sanitários da Tabela 1, determinar através da
tabela 3 os diâmetros dos ramais de esgoto.
Dimensionamento dos
Componentes do Sistema
Exemplo 2:Ramal de esgoto de banheiro
edifício residencial.
Dimensionamento dos
Componentes do Sistema

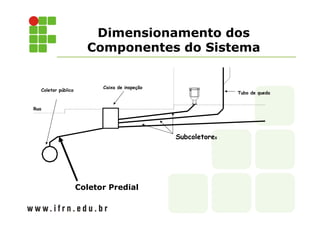

Subcoletores
Coletor público
Coletor Predial
Caixa de inspeção
Rua
Tubo de queda
Dimensionamento dos
Componentes do Sistema

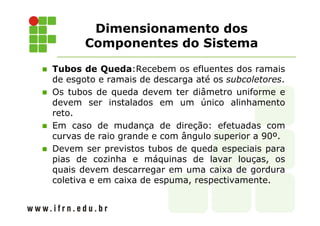

Tubos de Queda:Recebem os efluentes dos ramais
de esgoto e ramais de descarga até os subcoletores.
Os tubos de queda devem ter diâmetro uniforme e
devem ser instalados em um único alinhamento
reto.
Em caso de mudança de direção: efetuadas com
curvas de raio grande e com ângulo superior a 90º.
Devem ser previstos tubos de queda especiais para
pias de cozinha e máquinas de lavar louças, os
quais devem descarregar em uma caixa de gordura
coletiva e em caixa de espuma, respectivamente.
Dimensionamento dos
Componentes do Sistema

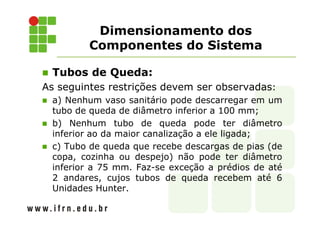

Tubos de Queda:
As seguintes restrições devem ser observadas:
a) Nenhum vaso sanitário pode descarregar em um
tubo de queda de diâmetro inferior a 100 mm;
b) Nenhum tubo de queda pode ter diâmetro
inferior ao da maior canalização a ele ligada;
c) Tubo de queda que recebe descargas de pias (de
copa, cozinha ou despejo) não pode ter diâmetro
inferior a 75 mm. Faz-se exceção a prédios de até
2 andares, cujos tubos de queda recebem até 6
Unidades Hunter.
Dimensionamento dos
Componentes do Sistema
Tubos de Queda

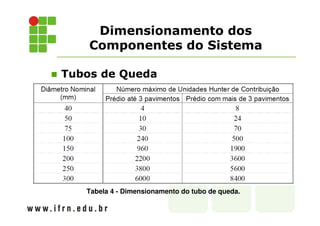

Tabela 4 - Dimensionamento do tubo de queda.
Dimensionamento dos
Componentes do Sistema

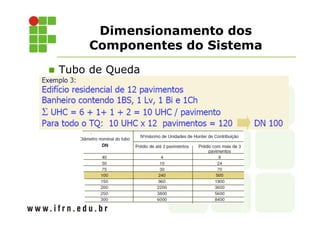

Tubo de Queda
Dimensionamento dos
Componentes do Sistema

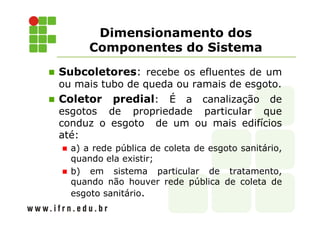

Subcoletores: recebe os efluentes de um
ou mais tubo de queda ou ramais de esgoto.
Coletor predial: É a canalização de
esgotos de propriedade particular que
conduz o esgoto de um ou mais edifícios
até:
a) a rede pública de coleta de esgoto sanitário,
quando ela existir;
b) em sistema particular de tratamento,
quando não houver rede pública de coleta de
esgoto sanitário.
Dimensionamento dos
Componentes do Sistema

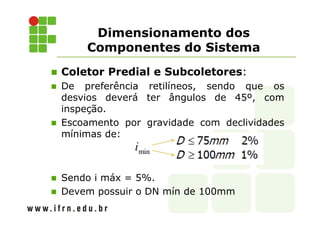

Coletor Predial e Subcoletores:
De preferência retilíneos, sendo que os
desvios deverá ter ângulos de 45º, com
inspeção.
Escoamento por gravidade com declividades
mínimas de:
Sendo i máx = 5%.
Devem possuir o DN mín de 100mm
Dimensionamento dos
Componentes do Sistema
Coletores e Subcoletores:

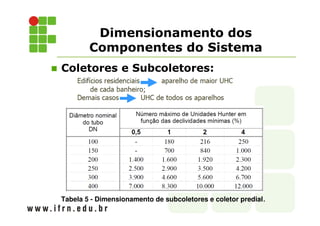

Tabela 5 - Dimensionamento de subcoletores e coletor predial.
Dimensionamento dos
Componentes do Sistema

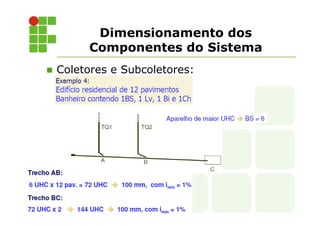

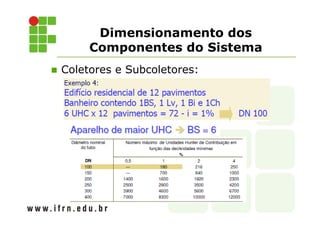

Coletores e Subcoletores:
Dimensionamento dos
Componentes do Sistema
Coletores e Subcoletores:
Dimensionamento dos
Componentes do Sistema

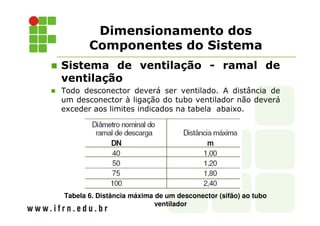

Sistema de ventilação - ramal de
ventilação
Todo desconector deverá ser ventilado. A distância de
um desconector à ligação do tubo ventilador não deverá
exceder aos limites indicados na tabela abaixo.
Tabela 6. Distância máxima de um desconector (sifão) ao tubo
ventilador
Dimensionamento dos
Componentes do Sistema

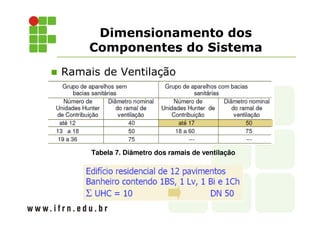

Ramais de Ventilação
Tabela 7. Diâmetro dos ramais de ventilação
Dimensionamento dos
Componentes do Sistema

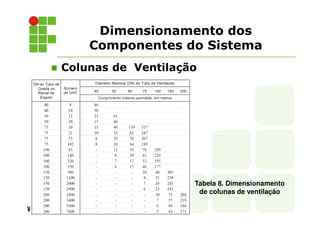

Colunas de Ventilação
Tabela 8. Dimensionamento
de colunas de ventilação
Dimensionamento dos
Componentes do Sistema

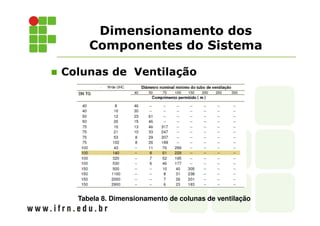

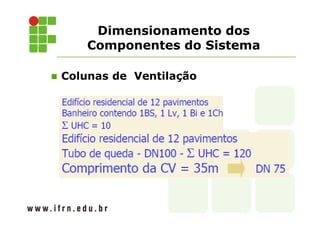

Colunas de Ventilação
Dimensionamento dos
Componentes do Sistema
Colunas de Ventilação
Tabela 8. Dimensionamento de colunas de ventilação

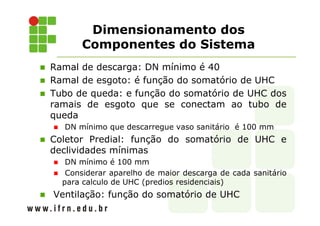

Ramal de descarga: DN mínimo é 40
Ramal de esgoto: é função do somatório de UHC
Tubo de queda: e função do somatório de UHC dos
ramais de esgoto que se conectam ao tubo de
queda
DN mínimo que descarregue vaso sanitário é 100 mm
Coletor Predial: função do somatório de UHC e
declividades mínimas
DN mínimo é 100 mm
Considerar aparelho de maior descarga de cada sanitário
para calculo de UHC (predios residenciais)
Ventilação: função do somatório de UHC
Dimensionamento dos
Componentes do Sistema

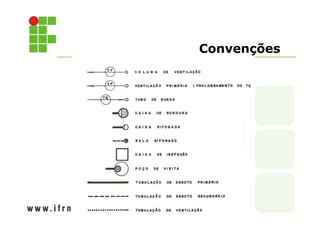

Convenções
