O documento descreve o exame de esofagografia, fornecendo detalhes sobre seus objetivos, preparo do paciente, indicações, contraindicações, rotina e manobras realizadas. O exame avalia a morfologia e patologias do esôfago através de imagens de raios-X após ingestão de bário. O preparo inclui jejum e remoção de objetos metálicos, sendo realizado em posições como perfil direito, AP ou PA.

1. PORQUE IMAGEM É TUDO!

2. Professor: Magno Cavalheiro Faria
PORQUE IMAGEM É TUDO!
EXAMES CONTRASTADOS
ESOFAGOGRAFIA
ESOFAGOGRAMA
TRATO GASTRO INT. ALTO

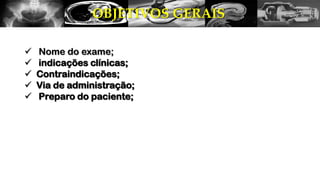

3. OBJETIVOS GERAIS
 Nome do exame;
 indicações clínicas;
 Contraindicações;
 Via de administração;
 Preparo do paciente;

4. • Avaliação do trato esofágico;
• Estuda a morfologia e patologias relacionadas;
• Estuda a fisiologia esofágica;
FUNÇÃO DO EXAME

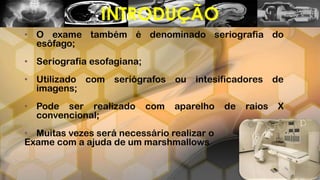

5. • O exame também é denominado seriografia do
esôfago;
• Seriografia esofagiana;
• Utilizado com seriógrafos ou intesificadores de
imagens;
• Pode ser realizado com aparelho de raios X
convencional;
• Muitas vezes será necessário realizar o
Exame com a ajuda de um marshmallows
INTRODUÇÃO

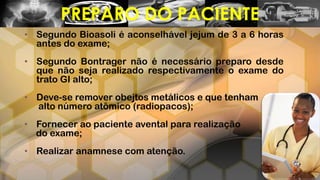

6. • Segundo Bioasoli é aconselhável jejum de 3 a 6 horas
antes do exame;
• Segundo Bontrager não é necessário preparo desde
que não seja realizado respectivamente o exame do
trato GI alto;
• Deve-se remover obejtos metálicos e que tenham
alto número atômico (radiopacos);
• Fornecer ao paciente avental para realização
do exame;
• Realizar anamnese com atenção.
PREPARO DO PACIENTE

7. 1. Bezoar: Material preso no
esôfago;
2. Divertículos: Saculações
das paredes das mucosas
intestinais;
3. Hematêmese: Ato de vomitar
(êmese) Vomitar sangue;
4. Carcinoma gastríco;
5. Gastrite;
6. Hérnia de hiato;
7. Úlceras;
8. Varizes esofágicas;
9. Desconforto retroesternal;
10.Refluxo gastroesofágico.
INDICAÇÕES CLÍNICAS

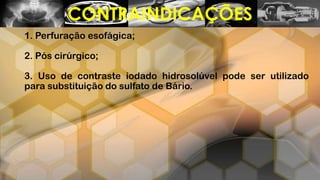

8. 1. Perfuração esofágica;
2. Pós cirúrgico;
3. Uso de contraste iodado hidrosolúvel pode ser utilizado
para substituição do sulfato de Bário.
CONTRAINDICAÇÕES

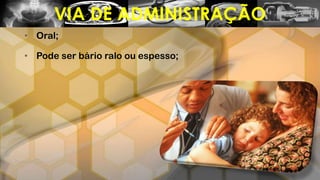

9. • Oral;
• Pode ser bário ralo ou espesso;
VIA DE ADMINISTRAÇÃO

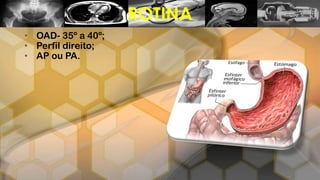

10. • OAD- 35º a 40º;
• Perfil direito;
• AP ou PA.
ROTINA

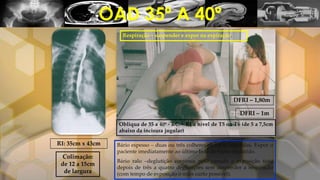

11. OAD 35º A 40º
Obliqua de 35 a 40º - RC ┴ RI a nível de T5 ou T6 (de 5 a 7,5cm
abaixo da incisura jugular)
DFRI – 1,80m
DFRI – 1m
Colimação:
de 12 a 15cm
de largura
Bário espesso – duas ou três colheres de bário ingeridas. Expor o
paciente imediatamente ao último bolo de bário deglutido.
Bário ralo –deglutição contínua pelo canudo e exposição feita
depois de três a quatro deglutições sem suspender a respiração
(com tempo de exposição o mais curto possível).
RI: 35cm x 43cm
Respiração – suspender e expor na expiração.

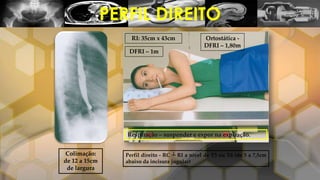

12. PERFIL DIREITO
Colimação:
de 12 a 15cm
de largura
Perfil direito - RC ┴ RI a nível de T5 ou T6 (de 5 a 7,5cm
abaixo da incisura jugular)
DFRI – 1m
RI: 35cm x 43cm Ortostática -
DFRI – 1,80m
Respiração – suspender e expor na expiração.

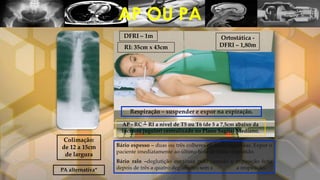

13. AP OU PA
DFRI – 1m
RI: 35cm x 43cm
Ortostática -
DFRI – 1,80m
Respiração – suspender e expor na expiração.
Colimação:
de 12 a 15cm
de largura
AP - RC ┴ RI a nível de T5 ou T6 (de 5 a 7,5cm abaixo da
incisura jugular) centralizado no Plano Sagital Mediano.
PA alternativa*
Bário espesso – duas ou três colheres de bário ingeridas. Expor o
paciente imediatamente ao último bolo de bário deglutido.
Bário ralo –deglutição contínua pelo canudo e exposição feita
depois de três a quatro deglutições sem suspender a respiração.

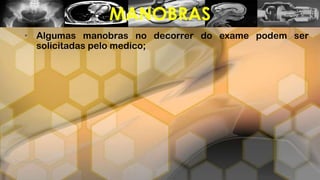

14. • Algumas manobras no decorrer do exame podem ser
solicitadas pelo medico;
MANOBRAS

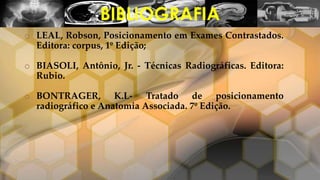

15. o LEAL, Robson, Posicionamento em Exames Contrastados.
Editora: corpus, 1º Edição;
o BIASOLI, Antônio, Jr. - Técnicas Radiográficas. Editora:
Rubio.
o BONTRAGER, K.L- Tratado de posicionamento
radiográfico e Anatomia Associada. 7º Edição.
BIBLIOGRAFIA

16. “Os frutos do estudo são
amargos, mas seus frutos
são sempre doces”
(Aristóteles)
EPÍGRAFE:
