FILMES E PROCESSAMENTOS
A sensibilização
radiográfica

Professor: Magno Cavalheiro Faria

PORQUE IMAGEM É TUDO!

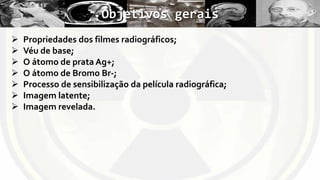

Objetivos gerais








Propriedades dos filmes radiográficos;
Véu de base;
O átomo de prata Ag+;
O átomo de Bromo Br-;
Processo de sensibilização da película radiográfica;
Imagem latente;
Imagem revelada.

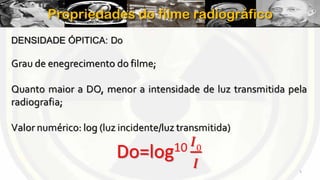

Propriedades do filme radiográfico
EXPOSIÇÃO:
Quantidade de luz/ exposição ao filme radiográfico;
Responsável pelo grau de enegrecimento da película. D.O.

4

Propriedades do filme radiográfico

5

Densitômetro

Figura:Densitômetro. LABMAM/FIOCRUZ
6

Véu de Base
É a densidade mínima de um filme não exposto a fontes de
sensibilização, ou seja, é a densidade da base do filme, mais a
densidade das camadas ativas, nas áreas não sensibilizadas. A sua
Do não pode ultrapassar o valor de 0,15. Seu aumento pode
resultar de vários fatores, tais como:
 Calor ambiente e de processamento;
 Umidade ambiente;
 Vapores químicos;
 Luz de segurança;
 Concentração química;
 Radiação de fundo.
7

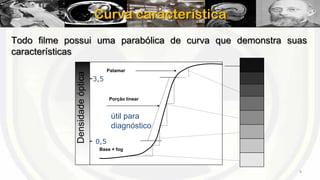

Curva característica

Densidade óptica

Todo filme possui uma parabólica de curva que demonstra suas
características
Patamar

-3,5
Porção linear

útil para
diagnóstico
- 0,5
Base + fog

8

Substâncias da película Radiográfica
GELATINA / EMULSÃO
Constituída de substâncias fotossensíveis como (haletos de prata “Ag + BR”
e “Ag + I”);
Espessura de aproximadamente 10Um;
Mantém os haletos de prata uniformemente distribuídos;
Permite a passagem de água e dos produtos de revelação por entre os
micro Cristais;
Forma a cadeia cristalina com a proporção aproximada de:
• 90% de brometo de prata (base cristalina)
• 10% de iodeto de prata (sensibilidade a luminescência)
• 2% de sulfeto de prata.

9

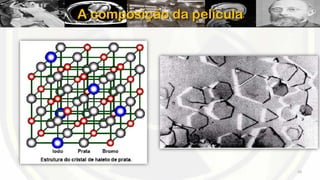

A composição da película

10

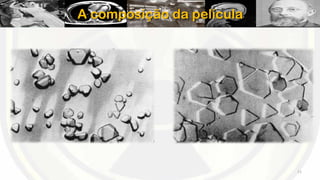

A composição da película

11

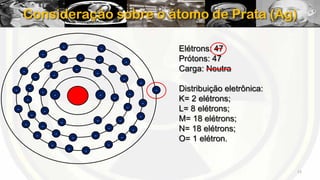

Consideração sobre o átomo de Prata (Ag)
-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Elétrons: 47
Prótons: 47
Carga: Neutra

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Distribuição eletrônica:
K= 2 elétrons;
L= 8 elétrons;
M= 18 elétrons;
N= 18 elétrons;
O= 1 elétron.

13

Consideração sobre o átomo de Prata (Ag)
-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Elétrons: 46
Prótons: 47
Carga: Positiva (cátion)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

K= 2 elétrons;
L= 8 elétrons;
M= 18 elétrons;
N= 18 elétrons;
O= 1 elétron.

14

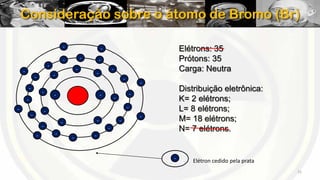

Consideração sobre o átomo de Bromo (Br)
-

-

-

-

-

-

-

-

-

-

-

-

-

-

Elétrons: 35
Prótons: 35
Carga: Neutra

-

-

-

-

-

-

K= 2 elétrons;
L= 8 elétrons;
M= 18 elétrons;
N= 7 elétrons.

-

-

-

-

-

-

-

-

-

-

Elétron cedido pela prata
15

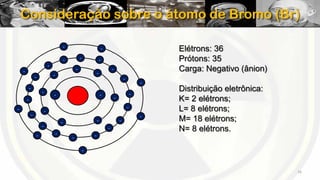

Consideração sobre o átomo de Bromo (Br)
-

-

-

-

-

-

-

-

-

-

-

-

-

-

Elétrons: 36
Prótons: 35
Carga: Negativo (ânion)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

K= 2 elétrons;
L= 8 elétrons;
M= 18 elétrons;
N= 8 elétrons.

-

16

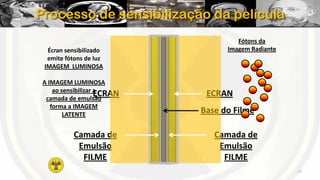

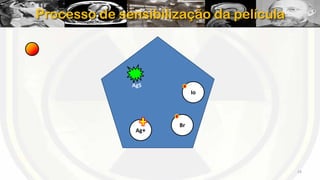

Processo de sensibilização da película
Écran sensibilizado
emite fótons de luz
IMAGEM LUMINOSA
A IMAGEM LUMINOSA
ao sensibilizar a
ECRAN
camada de emulsão
forma a IMAGEM
LATENTE

Camada de
Emulsão
FILME

Fótons da
Imagem Radiante

ECRAN
Base do Filme
Camada de
Emulsão
FILME
17


18


AgS
Io

Ag+

Br

19

Imagem Latente
É a imagem produzida na película radiográfica e invisível a olho
humano, somente podendo ser vista após o processo químico de
revelação.

20

Imagem Latente X Imagem Revelada

21

Para pensar...
“ Somos tão responsáveis por sermos
inteligentes como de sermos estúpidos. Não
devemos nos orgulharmo-nos mais de uma
coisa do que corar pela outra.”
Paul Letaud
