O documento descreve os processos de estampagem, incluindo corte de chapas, conformação mecânica e estampagem profunda. A conformação mecânica envolve técnicas como dobramento, rebordamento e enrolamento para dar forma a peças de metal. A estampagem profunda cria objetos ocos de formato cilíndrico. O processo Guerin usa uma "almofada" de borracha ao invés de matriz rígida.

1. ESTAMPAGEM
Curso: Engenharia Mecatrônica
Grupo: A
Integrantes: Hertz, Kalel, Helton, Fred, Adriano

2. O que é estampagem?

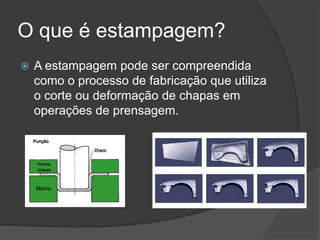

 A estampagem pode ser compreendida
como o processo de fabricação que utiliza
o corte ou deformação de chapas em
operações de prensagem.

3. Estampagem

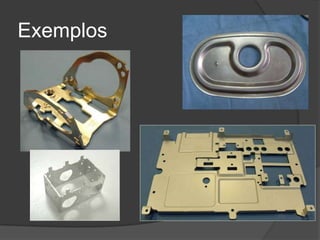

4. Exemplos

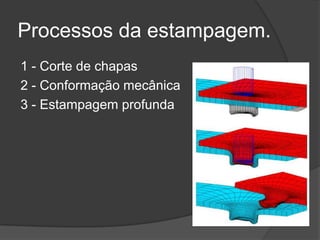

5. Processos da estampagem.
1 - Corte de chapas
2 - Conformação mecânica
3 - Estampagem profunda

6. Processos da estampagem.
1 - Corte de chapas

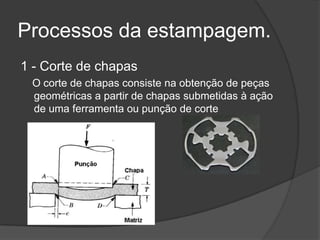

O corte de chapas consiste na obtenção de peças
geométricas a partir de chapas submetidas à ação
de uma ferramenta ou punção de corte

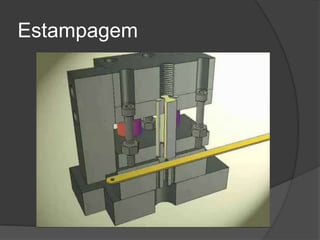

7. Corte (Animação)

8. Processos da estampagem.
2 - Conformação mecânica

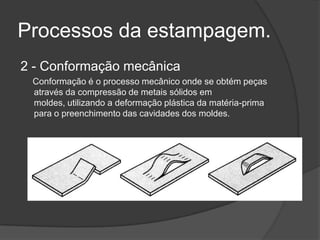

Conformação é o processo mecânico onde se obtém peças
através da compressão de metais sólidos em
moldes, utilizando a deformação plástica da matéria-prima
para o preenchimento das cavidades dos moldes.

9. Processos da estampagem.
2 - Conformação mecânica (Animação)

10. Processos da estampagem.
2 - Conformação mecânica

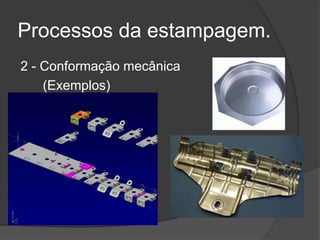

(Exemplos)

11. Processos da estampagem.
2 - Conformação mecânica: Existem varias
maneiras de conformar metáis, são elas:
2.1 - Dobramento
2.2 - Rebordamento ou agrafamento
2.3 - Enrolamento
2.4 - Nervuramento
2.5 - Abaulamento
2.6 - Corrugamento
2.7 - Conformação de tubos

12. Processos da estampagem.
2 - Conformação mecânica:

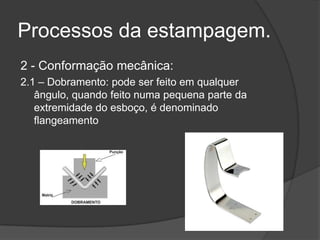

2.1 – Dobramento: pode ser feito em qualquer
ângulo, quando feito numa pequena parte da
extremidade do esboço, é denominado
flangeamento

13. Processos da estampagem.
2 - Conformação mecânica:

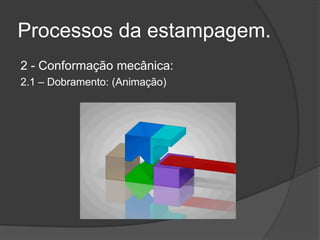

2.1 – Dobramento: (Animação)

14. Processos da estampagem.
2 - Conformação mecânica:
2.2 - Rebordamento ou agrafamento: é um
dobramento completo da borda de um
esboço, que pode ser unida a outra peça
formando uma junta agrafada.

15. Processos da estampagem.
2 - Conformação mecânica:

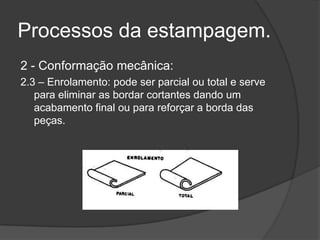

2.3 – Enrolamento: pode ser parcial ou total e serve
para eliminar as bordar cortantes dando um
acabamento final ou para reforçar a borda das
peças.

16. Processos da estampagem.
2 - Conformação mecânica:

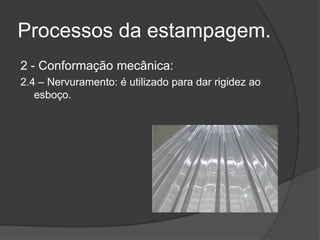

2.4 – Nervuramento: é utilizado para dar rigidez ao
esboço.

17. Processos da estampagem.
2 - Conformação mecânica:
2.5 – Abaulamento: é realizado em tubos com a
finalidade de conferir formas ao mesmo.

18. Processos da estampagem.
2 - Conformação mecânica:

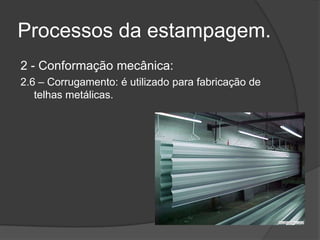

2.6 – Corrugamento: é utilizado para fabricação de
telhas metálicas.

19. Processos da estampagem.
2 - Conformação mecânica:

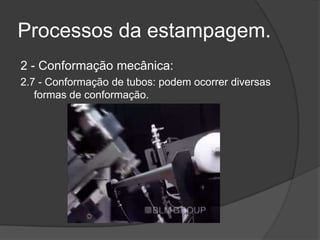

2.7 - Conformação de tubos: podem ocorrer diversas
formas de conformação.

20. Processos da estampagem.
3 - Estampagem profunda

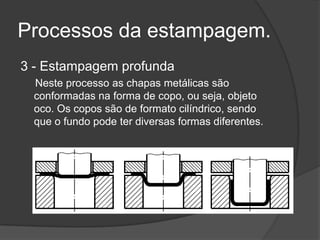

Neste processo as chapas metálicas são
conformadas na forma de copo, ou seja, objeto
oco. Os copos são de formato cilíndrico, sendo
que o fundo pode ter diversas formas diferentes.

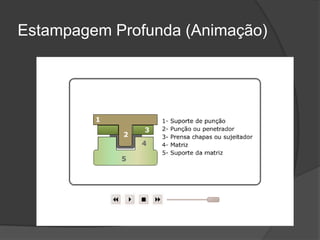

21. Estampagem Profunda (Animação)

22. Processos da estampagem.

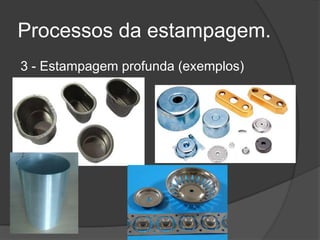

3 - Estampagem profunda (exemplos)

23. O processo Guerin

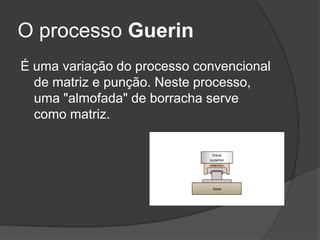

É uma variação do processo convencional
de matriz e punção. Neste processo,
uma "almofada" de borracha serve
como matriz.

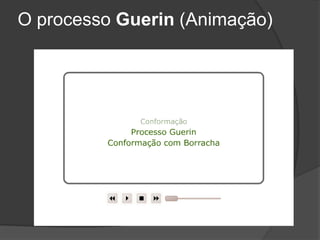

24. O processo Guerin (Animação)

25. Repuxamento

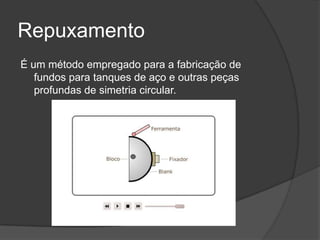

É um método empregado para a fabricação de
fundos para tanques de aço e outras peças
profundas de simetria circular.

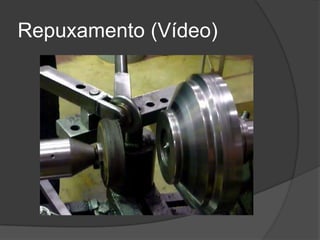

26. Repuxamento (Vídeo)

27. Estampagem

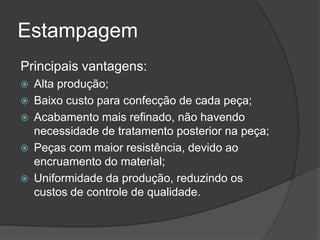

Principais vantagens:
 Alta produção;
 Baixo custo para confecção de cada peça;
 Acabamento mais refinado, não havendo
necessidade de tratamento posterior na peça;
 Peças com maior resistência, devido ao
encruamento do material;
 Uniformidade da produção, reduzindo os
custos de controle de qualidade.

28. Estampagem
Principais desvantagens:
 Custo elevado das maquinas, tornando-se
inviável o processo para pequenas séries;
 Necessidade de utilizar máquinas de
grandes dimensões.

29. FIM
