1. USINAGEM POR
BROCHAMENTO
Curso: Engenharia Mecatrônica
Grupo: D
Integrantes: Hertz, Kalel, Helton, Fred, Adriano

2. O que é Brochamento?
 Operação que consiste em arrancar
linearmente e progressivamente cavaco da
superfície de um corpo, mediante uma
sucessão ordenada de fios de corte.

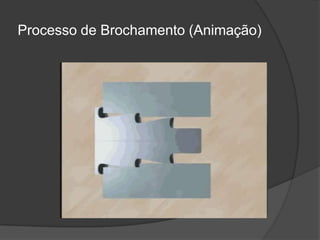

3. Processo de Brochamento (Animação)

4. Exemplos

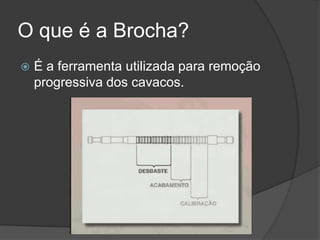

5. O que é a Brocha?
 É a ferramenta utilizada para remoção
progressiva dos cavacos.

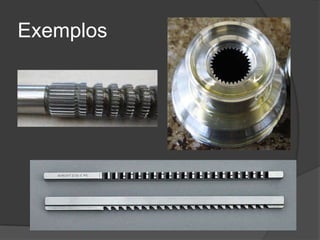

6. Exemplos

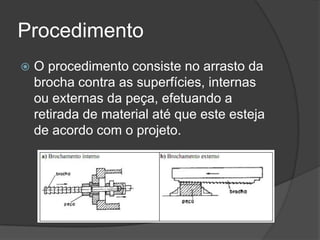

7. Procedimento
 O procedimento consiste no arrasto da
brocha contra as superfícies, internas
ou externas da peça, efetuando a
retirada de material até que este esteja
de acordo com o projeto.

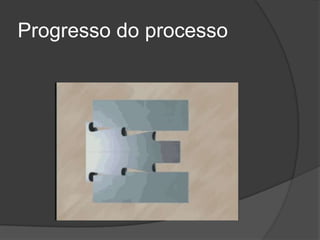

8. Progresso do processo

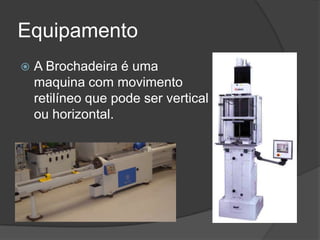

9. Equipamento
 A Brochadeira é uma
maquina com movimento
retilíneo que pode ser vertical
ou horizontal.

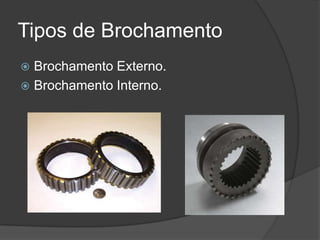

10. Tipos de Brochamento
 Brochamento Externo.
 Brochamento Interno.

11. Brochamento Interno

12. Brochamento externo

13. Onde pode ser utilizada?
 Em polímeros, ferros e aços.

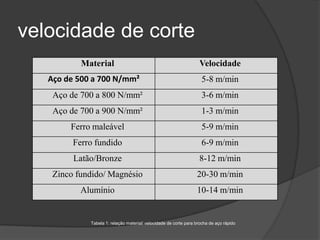

14. velocidade de corte
Material Velocidade
Aço de 500 a 700 N/mm² 5-8 m/min
Aço de 700 a 800 N/mm² 3-6 m/min
Aço de 700 a 900 N/mm² 1-3 m/min
Ferro maleável 5-9 m/min
Ferro fundido 6-9 m/min
Latão/Bronze 8-12 m/min
Zinco fundido/ Magnésio 20-30 m/min
Alumínio 10-14 m/min
Tabela 1: relação material/ velocidade de corte para brocha de aço rápido

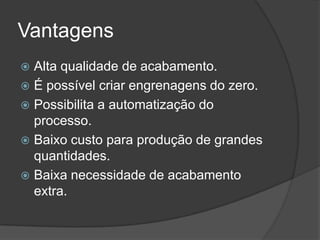

15. Vantagens
 Alta qualidade de acabamento.
 É possível criar engrenagens do zero.
 Possibilita a automatização do
processo.
 Baixo custo para produção de grandes
quantidades.
 Baixa necessidade de acabamento
extra.

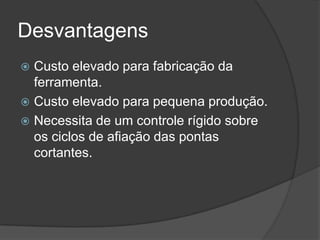

16. Desvantagens
 Custo elevado para fabricação da
ferramenta.
 Custo elevado para pequena produção.
 Necessita de um controle rígido sobre
os ciclos de afiação das pontas
cortantes.

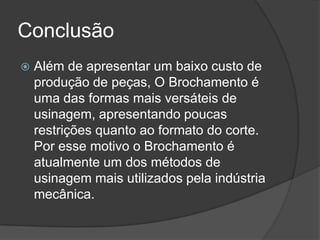

17. Conclusão
 Além de apresentar um baixo custo de
produção de peças, O Brochamento é
uma das formas mais versáteis de
usinagem, apresentando poucas
restrições quanto ao formato do corte.
Por esse motivo o Brochamento é
atualmente um dos métodos de
usinagem mais utilizados pela indústria
mecânica.

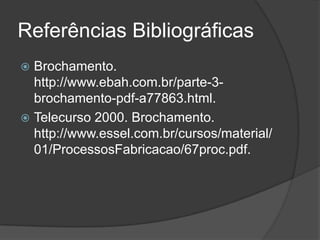

18. Referências Bibliográficas
 Brochamento.
http://www.ebah.com.br/parte-3-
brochamento-pdf-a77863.html.
 Telecurso 2000. Brochamento.
http://www.essel.com.br/cursos/material/
01/ProcessosFabricacao/67proc.pdf.

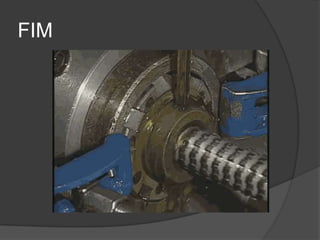

19. FIM
