O documento apresenta os processos da estampagem, incluindo corte de chapas, conformação mecânica e estampagem profunda. A estampagem é o processo de fabricação que utiliza o corte ou deformação de chapas em prensagem. Exemplos de processos de conformação mecânica incluem dobramento, rebordamento e enrolamento.

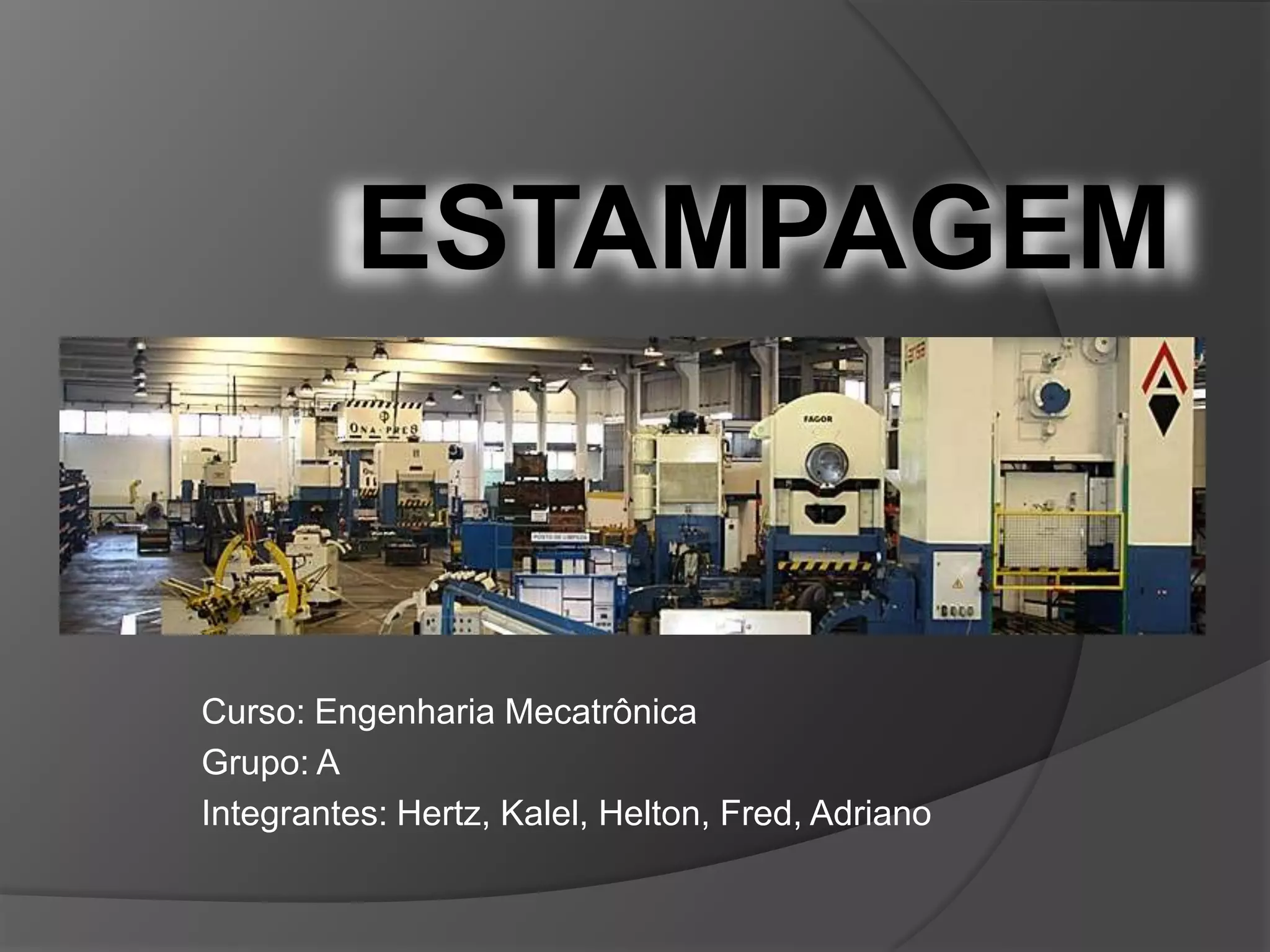

1. ESTAMPAGEM
Curso: Engenharia Mecatrônica
Grupo: A
Integrantes: Hertz, Kalel, Helton, Fred, Adriano

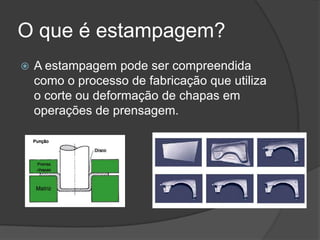

2. O que é estampagem?

A estampagem pode ser compreendida
como o processo de fabricação que utiliza
o corte ou deformação de chapas em
operações de prensagem.

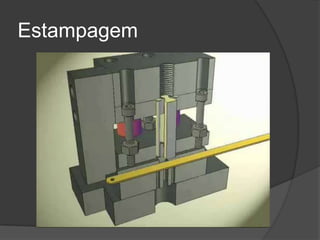

3. Estampagem

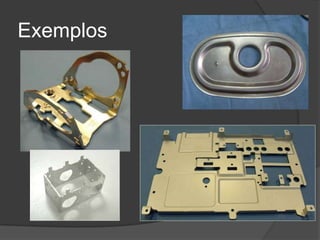

4. Exemplos

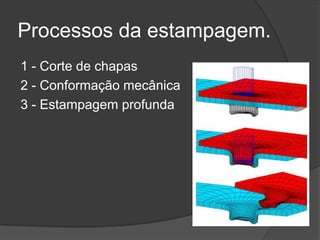

5. Processos da estampagem.
1 - Corte de chapas
2 - Conformação mecânica
3 - Estampagem profunda

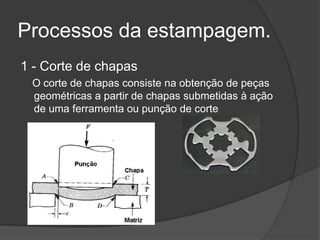

6. Processos da estampagem.
1 - Corte de chapas
O corte de chapas consiste na obtenção de peças
geométricas a partir de chapas submetidas à ação
de uma ferramenta ou punção de corte

7. Corte (Animação)

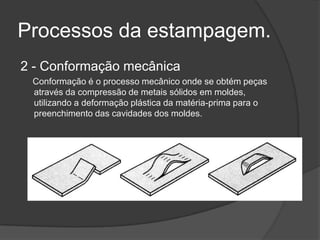

8. Processos da estampagem.
2 - Conformação mecânica
Conformação é o processo mecânico onde se obtém peças
através da compressão de metais sólidos em moldes,
utilizando a deformação plástica da matéria-prima para o
preenchimento das cavidades dos moldes.

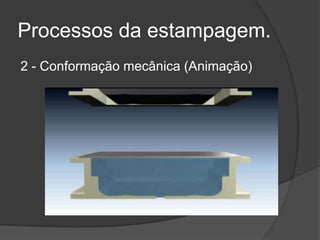

9. Processos da estampagem.
2 - Conformação mecânica (Animação)

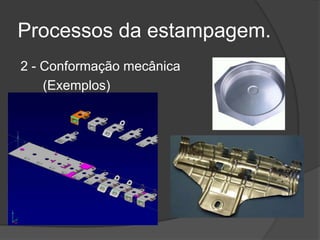

10. Processos da estampagem.
2 - Conformação mecânica
(Exemplos)

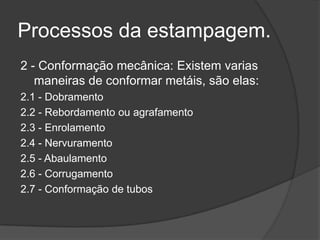

11. Processos da estampagem.
2 - Conformação mecânica: Existem varias
maneiras de conformar metáis, são elas:
2.1 - Dobramento
2.2 - Rebordamento ou agrafamento
2.3 - Enrolamento
2.4 - Nervuramento
2.5 - Abaulamento
2.6 - Corrugamento
2.7 - Conformação de tubos

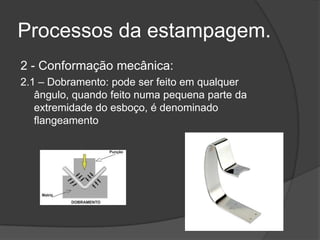

12. Processos da estampagem.
2 - Conformação mecânica:
2.1 – Dobramento: pode ser feito em qualquer
ângulo, quando feito numa pequena parte da
extremidade do esboço, é denominado
flangeamento

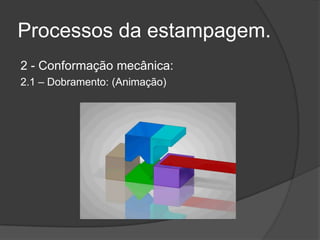

13. Processos da estampagem.
2 - Conformação mecânica:
2.1 – Dobramento: (Animação)

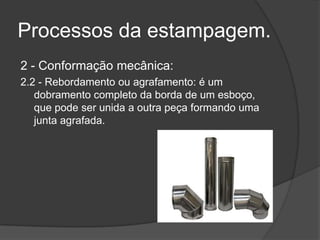

14. Processos da estampagem.
2 - Conformação mecânica:
2.2 - Rebordamento ou agrafamento: é um
dobramento completo da borda de um esboço,
que pode ser unida a outra peça formando uma
junta agrafada.

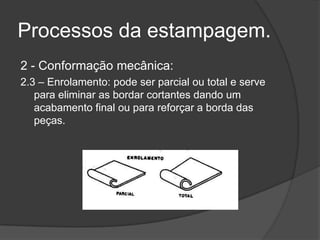

15. Processos da estampagem.
2 - Conformação mecânica:
2.3 – Enrolamento: pode ser parcial ou total e serve
para eliminar as bordar cortantes dando um
acabamento final ou para reforçar a borda das
peças.

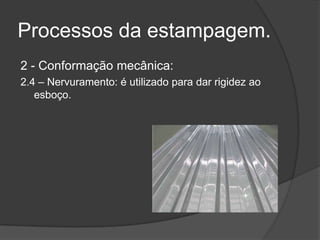

16. Processos da estampagem.
2 - Conformação mecânica:
2.4 – Nervuramento: é utilizado para dar rigidez ao
esboço.

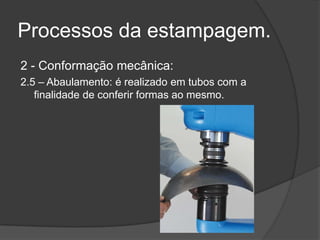

17. Processos da estampagem.
2 - Conformação mecânica:
2.5 – Abaulamento: é realizado em tubos com a
finalidade de conferir formas ao mesmo.

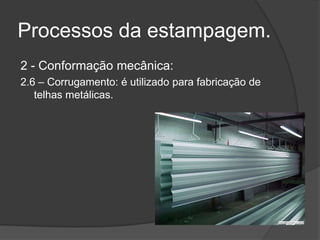

18. Processos da estampagem.
2 - Conformação mecânica:
2.6 – Corrugamento: é utilizado para fabricação de
telhas metálicas.

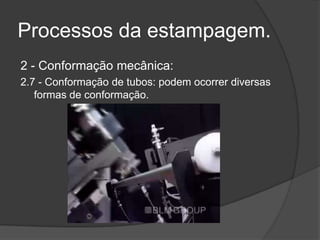

19. Processos da estampagem.
2 - Conformação mecânica:
2.7 - Conformação de tubos: podem ocorrer diversas
formas de conformação.

20. Processos da estampagem.
3 - Estampagem profunda
Neste processo as chapas metálicas são
conformadas na forma de copo, ou seja, objeto
oco. Os copos são de formato cilíndrico, sendo
que o fundo pode ter diversas formas diferentes.

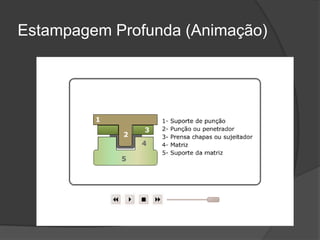

21. Estampagem Profunda (Animação)

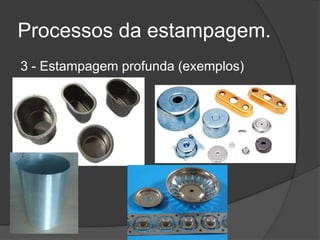

22. Processos da estampagem.
3 - Estampagem profunda (exemplos)

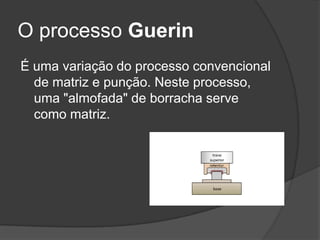

23. O processo Guerin
É uma variação do processo convencional
de matriz e punção. Neste processo,
uma "almofada" de borracha serve
como matriz.

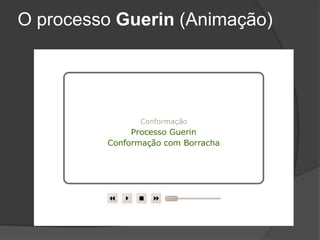

24. O processo Guerin (Animação)

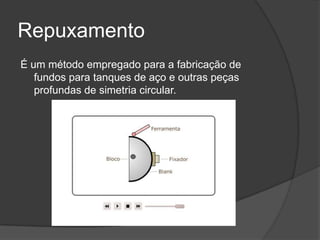

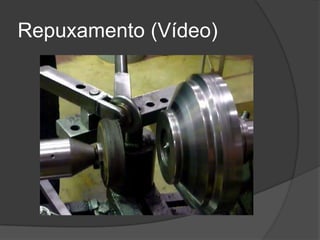

25. Repuxamento
É um método empregado para a fabricação de
fundos para tanques de aço e outras peças
profundas de simetria circular.

26. Repuxamento (Vídeo)

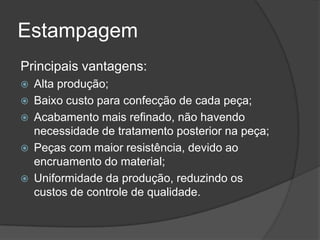

27. Estampagem
Principais vantagens:





Alta produção;
Baixo custo para confecção de cada peça;
Acabamento mais refinado, não havendo
necessidade de tratamento posterior na peça;
Peças com maior resistência, devido ao
encruamento do material;
Uniformidade da produção, reduzindo os
custos de controle de qualidade.

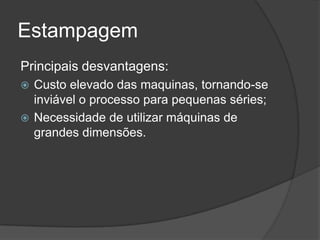

28. Estampagem
Principais desvantagens:
Custo elevado das maquinas, tornando-se
inviável o processo para pequenas séries;
 Necessidade de utilizar máquinas de
grandes dimensões.


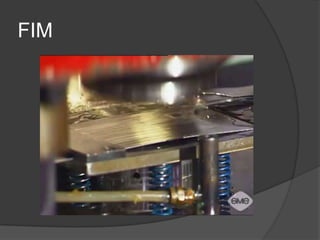

29. FIM
