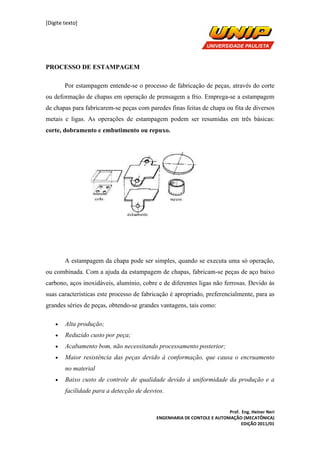

PROCESSO DE ESTAMPAGEM
Por estampagem entende-se o processo de fabricação de peças, através do corte
ou deformação de chapas em operação de prensagem a frio. Emprega-se a estampagem
de chapas para fabricarem-se peças com paredes finas feitas de chapa ou fita de diversos
metais e ligas. As operações de estampagem podem ser resumidas em três básicas:
corte, dobramento e embutimento ou repuxo.
A estampagem da chapa pode ser simples, quando se executa uma só operação,
ou combinada. Com a ajuda da estampagem de chapas, fabricam-se peças de aço baixo
carbono, aços inoxidáveis, alumínio, cobre e de diferentes ligas não ferrosas. Devido às
suas características este processo de fabricação é apropriado, preferencialmente, para as
grandes séries de peças, obtendo-se grandes vantagens, tais como:
• Alta produção;
• Reduzido custo por peça;
• Acabamento bom, não necessitando processamento posterior;
• Maior resistência das peças devido à conformação, que causa o encruamento
no material
• Baixo custo de controle de qualidade devido à uniformidade da produção e a
facilidade para a detecção de desvios.
[Digite texto]
Prof. Eng. Heiner Neri
ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA)
EDIÇÃO 2011/01

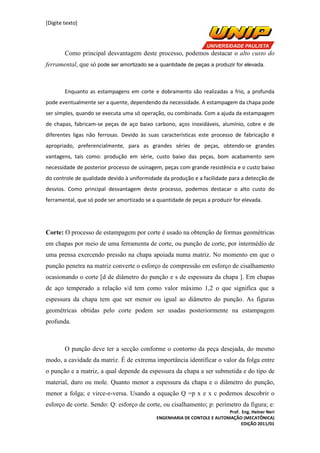

Como principal desvantagem deste processo, podemos destacar o alto custo do
ferramental, que só pode ser amortizado se a quantidade de peças a produzir for elevada.
Enquanto as estampagens em corte e dobramento são realizadas a frio, a profunda
pode eventualmente ser a quente, dependendo da necessidade. A estampagem da chapa pode
ser simples, quando se executa uma só operação, ou combinada. Com a ajuda da estampagem
de chapas, fabricam-se peças de aço baixo carbono, aços inoxidáveis, alumínio, cobre e de
diferentes ligas não ferrosas. Devido às suas características este processo de fabricação é
apropriado, preferencialmente, para as grandes séries de peças, obtendo-se grandes
vantagens, tais como: produção em série, custo baixo das peças, bom acabamento sem
necessidade de posterior processo de usinagem, peças com grande resistência e o custo baixo
do controle de qualidade devido à uniformidade da produção e a facilidade para a detecção de
desvios. Como principal desvantagem deste processo, podemos destacar o alto custo do
ferramental, que só pode ser amortizado se a quantidade de peças a produzir for elevada.
Corte: O processo de estampagem por corte é usado na obtenção de formas geométricas
em chapas por meio de uma ferramenta de corte, ou punção de corte, por intermédio de
uma prensa exercendo pressão na chapa apoiada numa matriz. No momento em que o
punção penetra na matriz converte o esforço de compressão em esforço de cisalhamento
ocasionando o corte [d de diâmetro do punção e s de espessura da chapa ]. Em chapas
de aço temperado a relação s/d tem como valor máximo 1,2 o que significa que a
espessura da chapa tem que ser menor ou igual ao diâmetro do punção. As figuras
geométricas obtidas pelo corte podem ser usadas posteriormente na estampagem
profunda.
O punção deve ter a secção conforme o contorno da peça desejada, do mesmo
modo, a cavidade da matriz. É de extrema importância identificar o valor da folga entre
o punção e a matriz, a qual depende da espessura da chapa a ser submetida e do tipo de
material, duro ou mole. Quanto menor a espessura da chapa e o diâmetro do punção,
menor a folga; e virce-e-versa. Usando a equação Q =p x e x c podemos descobrir o
esforço de corte. Sendo: Q: esforço de corte, ou cisalhamento; p: perímetro da figura; e:
[Digite texto]
Prof. Eng. Heiner Neri
ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA)
EDIÇÃO 2011/01

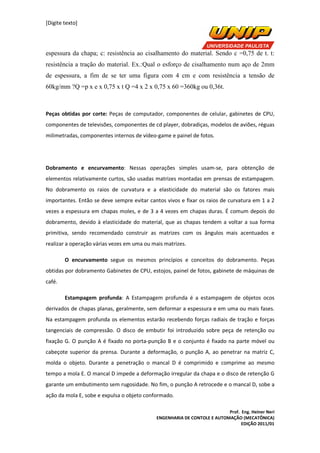

espessura da chapa; c: resistência ao cisalhamento do material. Sendo c =0,75 de t. t:
resistência a tração do material. Ex.:Qual o esforço de cisalhamento num aço de 2mm
de espessura, a fim de se ter uma figura com 4 cm e com resistência a tensão de
60kg/mm ?Q =p x e x 0,75 x t Q =4 x 2 x 0,75 x 60 =360kg ou 0,36t.
Peças obtidas por corte: Peças de computador, componentes de celular, gabinetes de CPU,
componentes de televisões, componentes de cd player, dobradiças, modelos de aviões, réguas
milimetradas, componentes internos de vídeo-game e painel de fotos.
Dobramento e encurvamento: Nessas operações simples usam-se, para obtenção de
elementos relativamente curtos, são usadas matrizes montadas em prensas de estampagem.
No dobramento os raios de curvatura e a elasticidade do material são os fatores mais
importantes. Então se deve sempre evitar cantos vivos e fixar os raios de curvatura em 1 a 2
vezes a espessura em chapas moles, e de 3 a 4 vezes em chapas duras. É comum depois do
dobramento, devido à elasticidade do material, que as chapas tendem a voltar a sua forma
primitiva, sendo recomendado construir as matrizes com os ângulos mais acentuados e
realizar a operação várias vezes em uma ou mais matrizes.
O encurvamento segue os mesmos princípios e conceitos do dobramento. Peças
obtidas por dobramento Gabinetes de CPU, estojos, painel de fotos, gabinete de máquinas de
café.
Estampagem profunda: A Estampagem profunda é a estampagem de objetos ocos
derivados de chapas planas, geralmente, sem deformar a espessura e em uma ou mais fases.
Na estampagem profunda os elementos estarão recebendo forças radiais de tração e forças
tangenciais de compressão. O disco de embutir foi introduzido sobre peça de retenção ou
fixação G. O punção A é fixado no porta-punção B e o conjunto é fixado na parte móvel ou
cabeçote superior da prensa. Durante a deformação, o punção A, ao penetrar na matriz C,
molda o objeto. Durante a penetração o mancal D é comprimido e comprime ao mesmo
tempo a mola E. O mancal D impede a deformação irregular da chapa e o disco de retenção G
garante um embutimento sem rugosidade. No fim, o punção A retrocede e o mancal D, sobe a
ação da mola E, sobe e expulsa o objeto conformado.
[Digite texto]
Prof. Eng. Heiner Neri
ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA)
EDIÇÃO 2011/01
As prensas de estampagem podem ser mecânicas ou hidráulicas. Nas prensas
mecânicas, a fonte de energia é um volante, sendo a energia aplicada por meios de manivelas,
engrenagens e excêntricos durante a aplicação do esforço. Nas hidráulicas, a energia para o
esforço é aplicada por meio de pressão hidrostática, fornecida por um pistão ou mais. Peças
obtidas por repuxo Copos, panelas de pressão, frigideiras, lixeiras, caixas de relógio,
instrumentos musicais, tanques de radiadores, cartuchos, forma para bolo e componentes de
carburador.
Cunhagem: Cunhagem é um processo de prensagem geralmente realizada a frio em
que as superfícies das peças são limitadas pelas matrizes de modo que o perfil e a impressão
sejam reproduzidos perfeitamente. Na cunhagem a primeira etapa é a operação preliminar de
forjamento e extrusão, visto que apenas uma pequena redistribuição do metal pode ser
obtida. Em seguida é realizada a cunhagem, em prensas ou martelos de forja, submetendo o
metal a uma deformação entre as duas partes da matriz fazendo ultrapassar o limite de
escoamento sob compressão do metal. Geralmente aumentando a carga acima do limite, de 3
a 5 vezes, para conseguir a deformação desejada. E, por fim, o corte das rebarbas restantes do
processo. Os metais usados na cunhagem incluem aços-carbono, aços-liga com 0,30% de
carbono, levando-se em conta que a capacidade de cunhagem decresce à medida que o teor
de carbono e de elementos liga aumentam. O processo de cunhagem aplica-se em objetos
decorativos como medalhas, moedas e outros, ou quando se deseja grande precisão
dimensional como na indústria automobilística.
Estampos: Os estampos compõem-se de um conjunto de peças ou placas que,
associado a prensas ou balancins, executa operações de corte e de dobra para produção de
peças em série. Durante o processo, o material é cortado de acordo com as medidas das peças
a serem estampadas, a que se dá o nome de tira. Quando cortamos numa tira de material as
formas de que necessitamos, a parte útil obtida recebe o nome de peça. O restante de
material que sobra chama-se retalho, como na figura a baixo. O estampo de dobra é também
conhecido como dobrador. É formado de punção e matriz e, geralmente, guiado pelo cabeçote
da prensa ou placa-guia. O punção é uma peça de aço, temperada e revenida, cuja parte
inferior tem um perfil que corresponde à superfície interna da peça. Pode ser fixado
diretamente no cabeçote da prensa ou por meio da espiga. A matriz é de aço e sua parte
superior tem a forma da parte exterior da peça. Pode ser fixada diretamente sobre a mesa da
[Digite texto]
Prof. Eng. Heiner Neri
ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA)
EDIÇÃO 2011/01
prensa. Geralmente, é sobre a matriz que se fixam as guias do material da peça, que são
elementos adaptados ao estampo para dar uma posição adequada de trabalho. Existem
estampos mistos cujas estruturas são o resultado da união dos estampos de corte e de dobra.
Os estampos mistos realizam as duas operações, tanto de corte como de dobra.
MAQUINÁRIO
Prensas Excêntricas de 3ton a 85ton;
Guilhotina Calvi 2000 x 1/8"/ Newton 2000 x 1/8";
Prensa DobradeiraNewton2000x2mm;
Viradeira Manual Imag 1000 x 2mm;
Conjuntos de Solda: MIG, TIG, Ponto e Acetileno;
Jato de Micro Esferas de Vidro;
Lixadeira de Cinta Acerbi;
Serra de Fita Acerbi/Mecânica/Circular 12";
Furadeira/Frezadora Kone KFF50/KFF30;
Furadeira de Coluna Fundoya F40;
Furadeira de Bancada;
Retífica Plana Brow Sharp;
Plaina Limadora Zocca 550mm/Marbo 300 mm;
Eletroerosão Engemaq EDM240;
Rosqueadeira Begra M6.
Retífica Plana Toss 600mm.
APLICAÇÕES
CLASSIFICAÇÃO APLICAÇÕES
[Digite texto]
Prof. Eng. Heiner Neri
ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA)
EDIÇÃO 2011/01

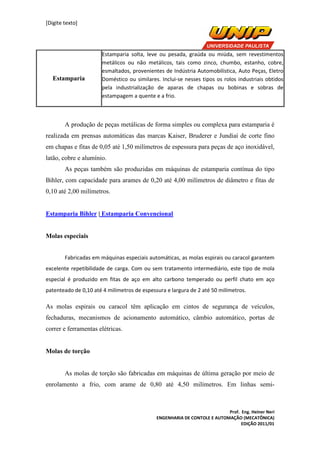

Estamparia
Estamparia solta, leve ou pesada, graúda ou miúda, sem revestimentos
metálicos ou não metálicos, tais como zinco, chumbo, estanho, cobre,
esmaltados, provenientes de Indústria Automobilística, Auto Peças, Eletro
Doméstico ou similares. Inclui-se nesses tipos os rolos industriais obtidos
pela industrialização de aparas de chapas ou bobinas e sobras de
estampagem a quente e a frio.
A produção de peças metálicas de forma simples ou complexa para estamparia é
realizada em prensas automáticas das marcas Kaiser, Bruderer e Jundiaí de corte fino
em chapas e fitas de 0,05 até 1,50 milímetros de espessura para peças de aço inoxidável,
latão, cobre e alumínio.
As peças também são produzidas em máquinas de estamparia contínua do tipo
Bihler, com capacidade para arames de 0,20 até 4,00 milímetros de diâmetro e fitas de
0,10 até 2,00 milímetros.
Estamparia Bihler | Estamparia Convencional
Molas especiais
Fabricadas em máquinas especiais automáticas, as molas espirais ou caracol garantem
excelente repetibilidade de carga. Com ou sem tratamento intermediário, este tipo de mola
especial é produzido em fitas de aço em alto carbono temperado ou perfil chato em aço
patenteado de 0,10 até 4 milímetros de espessura e largura de 2 até 50 milímetros.
As molas espirais ou caracol têm aplicação em cintos de segurança de veículos,
fechaduras, mecanismos de acionamento automático, câmbio automático, portas de
correr e ferramentas elétricas.
Molas de torção
As molas de torção são fabricadas em máquinas de última geração por meio de
enrolamento a frio, com arame de 0,80 até 4,50 milímetros. Em linhas semi-
[Digite texto]
Prof. Eng. Heiner Neri
ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA)
EDIÇÃO 2011/01

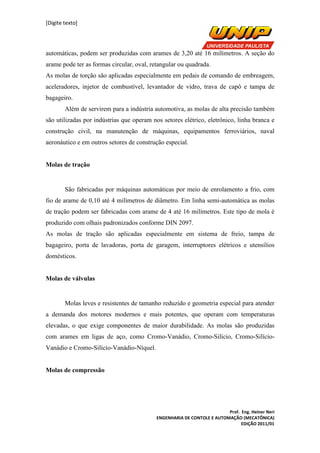

automáticas, podem ser produzidas com arames de 3,20 até 16 milímetros. A seção do
arame pode ter as formas circular, oval, retangular ou quadrada.
As molas de torção são aplicadas especialmente em pedais de comando de embreagem,
aceleradores, injetor de combustível, levantador de vidro, trava de capô e tampa de
bagageiro.
Além de servirem para a indústria automotiva, as molas de alta precisão também
são utilizadas por indústrias que operam nos setores elétrico, eletrônico, linha branca e
construção civil, na manutenção de máquinas, equipamentos ferroviários, naval
aeronáutico e em outros setores de construção especial.
Molas de tração
São fabricadas por máquinas automáticas por meio de enrolamento a frio, com
fio de arame de 0,10 até 4 milímetros de diâmetro. Em linha semi-automática as molas
de tração podem ser fabricadas com arame de 4 até 16 milímetros. Este tipo de mola é
produzido com olhais padronizados conforme DIN 2097.
As molas de tração são aplicadas especialmente em sistema de freio, tampa de
bagageiro, porta de lavadoras, porta de garagem, interruptores elétricos e utensílios
domésticos.
Molas de válvulas
Molas leves e resistentes de tamanho reduzido e geometria especial para atender
a demanda dos motores modernos e mais potentes, que operam com temperaturas
elevadas, o que exige componentes de maior durabilidade. As molas são produzidas
com arames em ligas de aço, como Cromo-Vanádio, Cromo-Silício, Cromo-Silício-
Vanádio e Cromo-Silício-Vanádio-Níquel.
Molas de compressão
[Digite texto]
Prof. Eng. Heiner Neri
ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA)
EDIÇÃO 2011/01

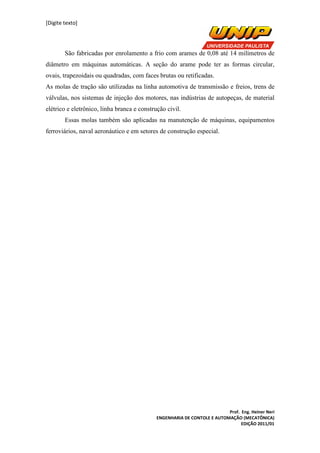

São fabricadas por enrolamento a frio com arames de 0,08 até 14 milímetros de
diâmetro em máquinas automáticas. A seção do arame pode ter as formas circular,
ovais, trapezoidais ou quadradas, com faces brutas ou retificadas.
As molas de tração são utilizadas na linha automotiva de transmissão e freios, trens de
válvulas, nos sistemas de injeção dos motores, nas indústrias de autopeças, de material
elétrico e eletrônico, linha branca e construção civil.
Essas molas também são aplicadas na manutenção de máquinas, equipamentos
ferroviários, naval aeronáutico e em setores de construção especial.

Mais conteúdo relacionado

Mais procurados

Estampagem
EstampagemEstampagem
Estampagem
Hertz Oliveira

Processo de Estampagem
Processo de Estampagem Processo de Estampagem
Processo de Estampagem
CarlosHenriqueSantos65

Conformação mecânica
Conformação mecânicaConformação mecânica
Conformação mecânica
Vitor Paese

Forjamento
ForjamentoForjamento
Forjamento
Dirk Henning

Processos de conformação parte ii
Processos de conformação   parte iiProcessos de conformação   parte ii
Processos de conformação parte ii
Maria Adrina Silva

Processos de conformação
Processos de conformaçãoProcessos de conformação
Processos de conformação
Lais Figueiredo

Estampagem
EstampagemEstampagem
Estampagem
Guilherme_Pires14

Conformação mecânica apresentação.
Conformação mecânica apresentação.Conformação mecânica apresentação.
Conformação mecânica apresentação.
Vitor Paese

Estampagem - Grupo 05
Estampagem - Grupo 05Estampagem - Grupo 05
Estampagem - Grupo 05
Guilherme_Pires14

Laminação a quente
Laminação a quenteLaminação a quente
Laminação a quente
Kelvyn Freitas

Processos de conformação parte i
Processos de conformação   parte iProcessos de conformação   parte i
Processos de conformação parte i
Maria Adrina Silva

Processo de Trefilação
Processo de TrefilaçãoProcesso de Trefilação
Processo de Trefilação
Rafael Leal

Fabricação por usinagem
Fabricação por usinagemFabricação por usinagem
Fabricação por usinagem
Sérgio Maêda

Forjamento
ForjamentoForjamento
Forjamento
Brandon Coelho

Trefilação
TrefilaçãoTrefilação
Trefilação
Dirk Henning

Forjamento
ForjamentoForjamento
Forjamento
dougyanci

Forjamento
ForjamentoForjamento
Forjamento
WillianRibeiro50

Conformação mecânica - Forjamento
Conformação mecânica - ForjamentoConformação mecânica - Forjamento
Conformação mecânica - Forjamento
Gabriel Sana

Corte e dobra
Corte e dobraCorte e dobra
Corte e dobra
JANAINA ALVES


Mais procurados (19)

Estampagem
EstampagemEstampagem
Estampagem

Processo de Estampagem
Processo de Estampagem Processo de Estampagem
Processo de Estampagem

Conformação mecânica
Conformação mecânicaConformação mecânica
Conformação mecânica

Forjamento
ForjamentoForjamento
Forjamento

Processos de conformação parte ii
Processos de conformação   parte iiProcessos de conformação   parte ii
Processos de conformação parte ii

Processos de conformação
Processos de conformaçãoProcessos de conformação
Processos de conformação

Estampagem
EstampagemEstampagem
Estampagem

Conformação mecânica apresentação.
Conformação mecânica apresentação.Conformação mecânica apresentação.
Conformação mecânica apresentação.

Estampagem - Grupo 05
Estampagem - Grupo 05Estampagem - Grupo 05
Estampagem - Grupo 05

Laminação a quente
Laminação a quenteLaminação a quente
Laminação a quente

Processos de conformação parte i
Processos de conformação   parte iProcessos de conformação   parte i
Processos de conformação parte i

Processo de Trefilação
Processo de TrefilaçãoProcesso de Trefilação
Processo de Trefilação

Fabricação por usinagem
Fabricação por usinagemFabricação por usinagem
Fabricação por usinagem

Forjamento
ForjamentoForjamento
Forjamento

Trefilação
TrefilaçãoTrefilação
Trefilação

Forjamento
ForjamentoForjamento
Forjamento

Forjamento
ForjamentoForjamento
Forjamento

Conformação mecânica - Forjamento
Conformação mecânica - ForjamentoConformação mecânica - Forjamento
Conformação mecânica - Forjamento

Corte e dobra
Corte e dobraCorte e dobra
Corte e dobra


Destaque

Estampagem.
Estampagem.Estampagem.
Projetos de-ferramentas
Projetos de-ferramentasProjetos de-ferramentas
Projetos de-ferramentas
claudio_bispo

Apostila de estampo_fatec-220813-2
Apostila de estampo_fatec-220813-2Apostila de estampo_fatec-220813-2
Apostila de estampo_fatec-220813-2
Otacilio Donisete Franzini

Introdução
IntroduçãoIntrodução
Introdução
claudio_bispo

A 3 calculo de dobras
A 3 calculo de dobrasA 3 calculo de dobras
A 3 calculo de dobras
João Paulo sousa

Tabelas de dobramento
Tabelas de dobramentoTabelas de dobramento
Tabelas de dobramento
Ronaldo Machado

Manual chapa
Manual chapaManual chapa
Manual chapa
Hudson Luiz Pissini

Cálculo técnico aplicado a mecanica
Cálculo técnico aplicado a mecanicaCálculo técnico aplicado a mecanica
Cálculo técnico aplicado a mecanica
Gleiton Kunde


Destaque (8)

Estampagem.
Estampagem.Estampagem.
Estampagem.

Projetos de-ferramentas
Projetos de-ferramentasProjetos de-ferramentas
Projetos de-ferramentas

Apostila de estampo_fatec-220813-2
Apostila de estampo_fatec-220813-2Apostila de estampo_fatec-220813-2
Apostila de estampo_fatec-220813-2

Introdução
IntroduçãoIntrodução
Introdução

A 3 calculo de dobras
A 3 calculo de dobrasA 3 calculo de dobras
A 3 calculo de dobras

Tabelas de dobramento
Tabelas de dobramentoTabelas de dobramento
Tabelas de dobramento

Manual chapa
Manual chapaManual chapa
Manual chapa

Cálculo técnico aplicado a mecanica
Cálculo técnico aplicado a mecanicaCálculo técnico aplicado a mecanica
Cálculo técnico aplicado a mecanica


Semelhante a Apostila-estampagem

Processo de Conformacao - Estampagem
Processo de Conformacao - EstampagemProcesso de Conformacao - Estampagem
Processo de Conformacao - Estampagem
Estampagem

ESTAMPAGEM, ferramentas de corte dobra e repuxo.pptx
ESTAMPAGEM, ferramentas de corte dobra e repuxo.pptxESTAMPAGEM, ferramentas de corte dobra e repuxo.pptx
ESTAMPAGEM, ferramentas de corte dobra e repuxo.pptx
engroqueusinagem

aula estampagem - processo de conformação mecanica.pptx
aula estampagem - processo de conformação mecanica.pptxaula estampagem - processo de conformação mecanica.pptx
aula estampagem - processo de conformação mecanica.pptx
JessicaHiplitodeVasc

Tst aula 03
Tst   aula 03Tst   aula 03
Tst aula 03
Bolivar Motta

Conformação mecânica apresentação. (1)
Conformação mecânica apresentação. (1)Conformação mecânica apresentação. (1)
Conformação mecânica apresentação. (1)
Vitor Paese

aula-4-forjamento-e-estampagem.pdf
aula-4-forjamento-e-estampagem.pdfaula-4-forjamento-e-estampagem.pdf
aula-4-forjamento-e-estampagem.pdf
ComprasVariedades

03 conformação (1)
03 conformação (1)03 conformação (1)
03 conformação (1)
alex martins

Trabalho processos de fabricação
Trabalho processos de fabricaçãoTrabalho processos de fabricação
Trabalho processos de fabricação
Paulo Seabra

Extrusão
ExtrusãoExtrusão
Extrusão
Pedro Debossam

Extrusão
Extrusão Extrusão
Extrusão
vanessa maria

Extrusão
ExtrusãoExtrusão
Extrusão
Dirk Henning

Arranque.de.apara
Arranque.de.aparaArranque.de.apara
Arranque.de.apara
Bruno Rua

Apostila proj ferram tm297
Apostila proj ferram tm297Apostila proj ferram tm297
Apostila proj ferram tm297
Henrique coppi

Apostila proj ferram tm297
Apostila proj ferram tm297Apostila proj ferram tm297
Apostila proj ferram tm297
Luiz Roberto Prado

Extrusão.ppt 2
 Extrusão.ppt 2 Extrusão.ppt 2
Extrusão.ppt 2
Danieljllesc

Conforma -o dos metais - parte1
Conforma -o dos metais - parte1Conforma -o dos metais - parte1
Conforma -o dos metais - parte1
formold

ELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL
ELEMETOS DE MÁQUINA PARA INDUSTRIA GERALELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL
ELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL
JairGaldino4

Ajustagem mecânica
Ajustagem mecânicaAjustagem mecânica
Ajustagem mecânica
DERVAL Leite Lima

Estampagem
EstampagemEstampagem
Estampagem
Hertz Oliveira

Slide Processo de Conformação Mecânica - LAMINAÇÃO.ppt
Slide Processo de Conformação Mecânica - LAMINAÇÃO.pptSlide Processo de Conformação Mecânica - LAMINAÇÃO.ppt
Slide Processo de Conformação Mecânica - LAMINAÇÃO.ppt
DionathanSousa2


Semelhante a Apostila-estampagem (20)

Processo de Conformacao - Estampagem
Processo de Conformacao - EstampagemProcesso de Conformacao - Estampagem
Processo de Conformacao - Estampagem

ESTAMPAGEM, ferramentas de corte dobra e repuxo.pptx
ESTAMPAGEM, ferramentas de corte dobra e repuxo.pptxESTAMPAGEM, ferramentas de corte dobra e repuxo.pptx
ESTAMPAGEM, ferramentas de corte dobra e repuxo.pptx

aula estampagem - processo de conformação mecanica.pptx
aula estampagem - processo de conformação mecanica.pptxaula estampagem - processo de conformação mecanica.pptx
aula estampagem - processo de conformação mecanica.pptx

Tst aula 03
Tst   aula 03Tst   aula 03
Tst aula 03

Conformação mecânica apresentação. (1)
Conformação mecânica apresentação. (1)Conformação mecânica apresentação. (1)
Conformação mecânica apresentação. (1)

aula-4-forjamento-e-estampagem.pdf
aula-4-forjamento-e-estampagem.pdfaula-4-forjamento-e-estampagem.pdf
aula-4-forjamento-e-estampagem.pdf

03 conformação (1)
03 conformação (1)03 conformação (1)
03 conformação (1)

Trabalho processos de fabricação
Trabalho processos de fabricaçãoTrabalho processos de fabricação
Trabalho processos de fabricação

Extrusão
ExtrusãoExtrusão
Extrusão

Extrusão
Extrusão Extrusão
Extrusão

Extrusão
ExtrusãoExtrusão
Extrusão

Arranque.de.apara
Arranque.de.aparaArranque.de.apara
Arranque.de.apara

Apostila proj ferram tm297
Apostila proj ferram tm297Apostila proj ferram tm297
Apostila proj ferram tm297

Apostila proj ferram tm297
Apostila proj ferram tm297Apostila proj ferram tm297
Apostila proj ferram tm297

Extrusão.ppt 2
 Extrusão.ppt 2 Extrusão.ppt 2
Extrusão.ppt 2

Conforma -o dos metais - parte1
Conforma -o dos metais - parte1Conforma -o dos metais - parte1
Conforma -o dos metais - parte1

ELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL
ELEMETOS DE MÁQUINA PARA INDUSTRIA GERALELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL
ELEMETOS DE MÁQUINA PARA INDUSTRIA GERAL

Ajustagem mecânica
Ajustagem mecânicaAjustagem mecânica
Ajustagem mecânica

Estampagem
EstampagemEstampagem
Estampagem

Slide Processo de Conformação Mecânica - LAMINAÇÃO.ppt
Slide Processo de Conformação Mecânica - LAMINAÇÃO.pptSlide Processo de Conformação Mecânica - LAMINAÇÃO.ppt
Slide Processo de Conformação Mecânica - LAMINAÇÃO.ppt


Último

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
marcosmpereira

MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptxMAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
Vilson Stollmeier

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
Consultoria Acadêmica

Manual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60AManual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60A
Tronicline Automatismos

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
Consultoria Acadêmica

Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
carlos silva Rotersan

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
Consultoria Acadêmica


Último (7)

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx

MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptxMAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...

Manual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60AManual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60A

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024

Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...


Apostila-estampagem

  • 1. [Digite texto] Prof. Eng. Heiner Neri ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA) EDIÇÃO 2011/01 FABRICAÇÃO MECÃNICA ENGENHARIA DE CONTROLE E AUTOMAÇÃO ESTAMPAGEM
  • 2. [Digite texto] Prof. Eng. Heiner Neri ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA) EDIÇÃO 2011/01 PROCESSO DE ESTAMPAGEM Por estampagem entende-se o processo de fabricação de peças, através do corte ou deformação de chapas em operação de prensagem a frio. Emprega-se a estampagem de chapas para fabricarem-se peças com paredes finas feitas de chapa ou fita de diversos metais e ligas. As operações de estampagem podem ser resumidas em três básicas: corte, dobramento e embutimento ou repuxo. A estampagem da chapa pode ser simples, quando se executa uma só operação, ou combinada. Com a ajuda da estampagem de chapas, fabricam-se peças de aço baixo carbono, aços inoxidáveis, alumínio, cobre e de diferentes ligas não ferrosas. Devido às suas características este processo de fabricação é apropriado, preferencialmente, para as grandes séries de peças, obtendo-se grandes vantagens, tais como: • Alta produção; • Reduzido custo por peça; • Acabamento bom, não necessitando processamento posterior; • Maior resistência das peças devido à conformação, que causa o encruamento no material • Baixo custo de controle de qualidade devido à uniformidade da produção e a facilidade para a detecção de desvios.
  • 3. [Digite texto] Prof. Eng. Heiner Neri ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA) EDIÇÃO 2011/01 Como principal desvantagem deste processo, podemos destacar o alto custo do ferramental, que só pode ser amortizado se a quantidade de peças a produzir for elevada. Enquanto as estampagens em corte e dobramento são realizadas a frio, a profunda pode eventualmente ser a quente, dependendo da necessidade. A estampagem da chapa pode ser simples, quando se executa uma só operação, ou combinada. Com a ajuda da estampagem de chapas, fabricam-se peças de aço baixo carbono, aços inoxidáveis, alumínio, cobre e de diferentes ligas não ferrosas. Devido às suas características este processo de fabricação é apropriado, preferencialmente, para as grandes séries de peças, obtendo-se grandes vantagens, tais como: produção em série, custo baixo das peças, bom acabamento sem necessidade de posterior processo de usinagem, peças com grande resistência e o custo baixo do controle de qualidade devido à uniformidade da produção e a facilidade para a detecção de desvios. Como principal desvantagem deste processo, podemos destacar o alto custo do ferramental, que só pode ser amortizado se a quantidade de peças a produzir for elevada. Corte: O processo de estampagem por corte é usado na obtenção de formas geométricas em chapas por meio de uma ferramenta de corte, ou punção de corte, por intermédio de uma prensa exercendo pressão na chapa apoiada numa matriz. No momento em que o punção penetra na matriz converte o esforço de compressão em esforço de cisalhamento ocasionando o corte [d de diâmetro do punção e s de espessura da chapa ]. Em chapas de aço temperado a relação s/d tem como valor máximo 1,2 o que significa que a espessura da chapa tem que ser menor ou igual ao diâmetro do punção. As figuras geométricas obtidas pelo corte podem ser usadas posteriormente na estampagem profunda. O punção deve ter a secção conforme o contorno da peça desejada, do mesmo modo, a cavidade da matriz. É de extrema importância identificar o valor da folga entre o punção e a matriz, a qual depende da espessura da chapa a ser submetida e do tipo de material, duro ou mole. Quanto menor a espessura da chapa e o diâmetro do punção, menor a folga; e virce-e-versa. Usando a equação Q =p x e x c podemos descobrir o esforço de corte. Sendo: Q: esforço de corte, ou cisalhamento; p: perímetro da figura; e:
  • 4. [Digite texto] Prof. Eng. Heiner Neri ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA) EDIÇÃO 2011/01 espessura da chapa; c: resistência ao cisalhamento do material. Sendo c =0,75 de t. t: resistência a tração do material. Ex.:Qual o esforço de cisalhamento num aço de 2mm de espessura, a fim de se ter uma figura com 4 cm e com resistência a tensão de 60kg/mm ?Q =p x e x 0,75 x t Q =4 x 2 x 0,75 x 60 =360kg ou 0,36t. Peças obtidas por corte: Peças de computador, componentes de celular, gabinetes de CPU, componentes de televisões, componentes de cd player, dobradiças, modelos de aviões, réguas milimetradas, componentes internos de vídeo-game e painel de fotos. Dobramento e encurvamento: Nessas operações simples usam-se, para obtenção de elementos relativamente curtos, são usadas matrizes montadas em prensas de estampagem. No dobramento os raios de curvatura e a elasticidade do material são os fatores mais importantes. Então se deve sempre evitar cantos vivos e fixar os raios de curvatura em 1 a 2 vezes a espessura em chapas moles, e de 3 a 4 vezes em chapas duras. É comum depois do dobramento, devido à elasticidade do material, que as chapas tendem a voltar a sua forma primitiva, sendo recomendado construir as matrizes com os ângulos mais acentuados e realizar a operação várias vezes em uma ou mais matrizes. O encurvamento segue os mesmos princípios e conceitos do dobramento. Peças obtidas por dobramento Gabinetes de CPU, estojos, painel de fotos, gabinete de máquinas de café. Estampagem profunda: A Estampagem profunda é a estampagem de objetos ocos derivados de chapas planas, geralmente, sem deformar a espessura e em uma ou mais fases. Na estampagem profunda os elementos estarão recebendo forças radiais de tração e forças tangenciais de compressão. O disco de embutir foi introduzido sobre peça de retenção ou fixação G. O punção A é fixado no porta-punção B e o conjunto é fixado na parte móvel ou cabeçote superior da prensa. Durante a deformação, o punção A, ao penetrar na matriz C, molda o objeto. Durante a penetração o mancal D é comprimido e comprime ao mesmo tempo a mola E. O mancal D impede a deformação irregular da chapa e o disco de retenção G garante um embutimento sem rugosidade. No fim, o punção A retrocede e o mancal D, sobe a ação da mola E, sobe e expulsa o objeto conformado.
  • 5. [Digite texto] Prof. Eng. Heiner Neri ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA) EDIÇÃO 2011/01 As prensas de estampagem podem ser mecânicas ou hidráulicas. Nas prensas mecânicas, a fonte de energia é um volante, sendo a energia aplicada por meios de manivelas, engrenagens e excêntricos durante a aplicação do esforço. Nas hidráulicas, a energia para o esforço é aplicada por meio de pressão hidrostática, fornecida por um pistão ou mais. Peças obtidas por repuxo Copos, panelas de pressão, frigideiras, lixeiras, caixas de relógio, instrumentos musicais, tanques de radiadores, cartuchos, forma para bolo e componentes de carburador. Cunhagem: Cunhagem é um processo de prensagem geralmente realizada a frio em que as superfícies das peças são limitadas pelas matrizes de modo que o perfil e a impressão sejam reproduzidos perfeitamente. Na cunhagem a primeira etapa é a operação preliminar de forjamento e extrusão, visto que apenas uma pequena redistribuição do metal pode ser obtida. Em seguida é realizada a cunhagem, em prensas ou martelos de forja, submetendo o metal a uma deformação entre as duas partes da matriz fazendo ultrapassar o limite de escoamento sob compressão do metal. Geralmente aumentando a carga acima do limite, de 3 a 5 vezes, para conseguir a deformação desejada. E, por fim, o corte das rebarbas restantes do processo. Os metais usados na cunhagem incluem aços-carbono, aços-liga com 0,30% de carbono, levando-se em conta que a capacidade de cunhagem decresce à medida que o teor de carbono e de elementos liga aumentam. O processo de cunhagem aplica-se em objetos decorativos como medalhas, moedas e outros, ou quando se deseja grande precisão dimensional como na indústria automobilística. Estampos: Os estampos compõem-se de um conjunto de peças ou placas que, associado a prensas ou balancins, executa operações de corte e de dobra para produção de peças em série. Durante o processo, o material é cortado de acordo com as medidas das peças a serem estampadas, a que se dá o nome de tira. Quando cortamos numa tira de material as formas de que necessitamos, a parte útil obtida recebe o nome de peça. O restante de material que sobra chama-se retalho, como na figura a baixo. O estampo de dobra é também conhecido como dobrador. É formado de punção e matriz e, geralmente, guiado pelo cabeçote da prensa ou placa-guia. O punção é uma peça de aço, temperada e revenida, cuja parte inferior tem um perfil que corresponde à superfície interna da peça. Pode ser fixado diretamente no cabeçote da prensa ou por meio da espiga. A matriz é de aço e sua parte superior tem a forma da parte exterior da peça. Pode ser fixada diretamente sobre a mesa da
  • 6. [Digite texto] Prof. Eng. Heiner Neri ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA) EDIÇÃO 2011/01 prensa. Geralmente, é sobre a matriz que se fixam as guias do material da peça, que são elementos adaptados ao estampo para dar uma posição adequada de trabalho. Existem estampos mistos cujas estruturas são o resultado da união dos estampos de corte e de dobra. Os estampos mistos realizam as duas operações, tanto de corte como de dobra. MAQUINÁRIO Prensas Excêntricas de 3ton a 85ton; Guilhotina Calvi 2000 x 1/8"/ Newton 2000 x 1/8"; Prensa DobradeiraNewton2000x2mm; Viradeira Manual Imag 1000 x 2mm; Conjuntos de Solda: MIG, TIG, Ponto e Acetileno; Jato de Micro Esferas de Vidro; Lixadeira de Cinta Acerbi; Serra de Fita Acerbi/Mecânica/Circular 12"; Furadeira/Frezadora Kone KFF50/KFF30; Furadeira de Coluna Fundoya F40; Furadeira de Bancada; Retífica Plana Brow Sharp; Plaina Limadora Zocca 550mm/Marbo 300 mm; Eletroerosão Engemaq EDM240; Rosqueadeira Begra M6. Retífica Plana Toss 600mm. APLICAÇÕES CLASSIFICAÇÃO APLICAÇÕES
  • 7. [Digite texto] Prof. Eng. Heiner Neri ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA) EDIÇÃO 2011/01 Estamparia Estamparia solta, leve ou pesada, graúda ou miúda, sem revestimentos metálicos ou não metálicos, tais como zinco, chumbo, estanho, cobre, esmaltados, provenientes de Indústria Automobilística, Auto Peças, Eletro Doméstico ou similares. Inclui-se nesses tipos os rolos industriais obtidos pela industrialização de aparas de chapas ou bobinas e sobras de estampagem a quente e a frio. A produção de peças metálicas de forma simples ou complexa para estamparia é realizada em prensas automáticas das marcas Kaiser, Bruderer e Jundiaí de corte fino em chapas e fitas de 0,05 até 1,50 milímetros de espessura para peças de aço inoxidável, latão, cobre e alumínio. As peças também são produzidas em máquinas de estamparia contínua do tipo Bihler, com capacidade para arames de 0,20 até 4,00 milímetros de diâmetro e fitas de 0,10 até 2,00 milímetros. Estamparia Bihler | Estamparia Convencional Molas especiais Fabricadas em máquinas especiais automáticas, as molas espirais ou caracol garantem excelente repetibilidade de carga. Com ou sem tratamento intermediário, este tipo de mola especial é produzido em fitas de aço em alto carbono temperado ou perfil chato em aço patenteado de 0,10 até 4 milímetros de espessura e largura de 2 até 50 milímetros. As molas espirais ou caracol têm aplicação em cintos de segurança de veículos, fechaduras, mecanismos de acionamento automático, câmbio automático, portas de correr e ferramentas elétricas. Molas de torção As molas de torção são fabricadas em máquinas de última geração por meio de enrolamento a frio, com arame de 0,80 até 4,50 milímetros. Em linhas semi-
  • 8. [Digite texto] Prof. Eng. Heiner Neri ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA) EDIÇÃO 2011/01 automáticas, podem ser produzidas com arames de 3,20 até 16 milímetros. A seção do arame pode ter as formas circular, oval, retangular ou quadrada. As molas de torção são aplicadas especialmente em pedais de comando de embreagem, aceleradores, injetor de combustível, levantador de vidro, trava de capô e tampa de bagageiro. Além de servirem para a indústria automotiva, as molas de alta precisão também são utilizadas por indústrias que operam nos setores elétrico, eletrônico, linha branca e construção civil, na manutenção de máquinas, equipamentos ferroviários, naval aeronáutico e em outros setores de construção especial. Molas de tração São fabricadas por máquinas automáticas por meio de enrolamento a frio, com fio de arame de 0,10 até 4 milímetros de diâmetro. Em linha semi-automática as molas de tração podem ser fabricadas com arame de 4 até 16 milímetros. Este tipo de mola é produzido com olhais padronizados conforme DIN 2097. As molas de tração são aplicadas especialmente em sistema de freio, tampa de bagageiro, porta de lavadoras, porta de garagem, interruptores elétricos e utensílios domésticos. Molas de válvulas Molas leves e resistentes de tamanho reduzido e geometria especial para atender a demanda dos motores modernos e mais potentes, que operam com temperaturas elevadas, o que exige componentes de maior durabilidade. As molas são produzidas com arames em ligas de aço, como Cromo-Vanádio, Cromo-Silício, Cromo-Silício- Vanádio e Cromo-Silício-Vanádio-Níquel. Molas de compressão
  • 9. [Digite texto] Prof. Eng. Heiner Neri ENGENHARIA DE CONTOLE E AUTOMAÇÃO (MECATÔNICA) EDIÇÃO 2011/01 São fabricadas por enrolamento a frio com arames de 0,08 até 14 milímetros de diâmetro em máquinas automáticas. A seção do arame pode ter as formas circular, ovais, trapezoidais ou quadradas, com faces brutas ou retificadas. As molas de tração são utilizadas na linha automotiva de transmissão e freios, trens de válvulas, nos sistemas de injeção dos motores, nas indústrias de autopeças, de material elétrico e eletrônico, linha branca e construção civil. Essas molas também são aplicadas na manutenção de máquinas, equipamentos ferroviários, naval aeronáutico e em setores de construção especial.
