1. PROCESSO DE TREFILAÇÃO
Processo de Fabricação III
Professora: Andrea Rozendo
Rafael Santos Leal
Aluno de Graduação em Engenharia Mecânica
Universidade Estácio de Sá - UNESA

2. 1. Introdução
2. Máquinas de trefilação
3. Esforços envolvidos
4. Propriedades mecânicas na trefilação
5. Processos de decapagem
6. Lubrificação
7. Quebras durante o processo
8. Produtos trefilados
9. Bibliografia
2
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

3. Introdução
A trefilação é um processo mecânico que consiste na
passagem de uma barra, perfil, tubo ou fio, por uma matriz, por
meio de uma força de tração axial, conformando o diâmetro
inicial, para o diâmetro final desejado
3
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

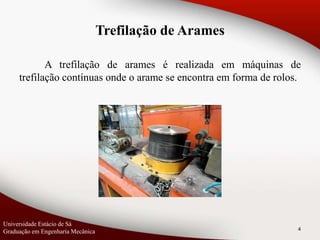

4. A trefilação de arames é realizada em máquinas de
trefilação contínuas onde o arame se encontra em forma de rolos.
4
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Trefilação de Arames

5. A trefilação de barras é realizada em máquinas que trefilam
barras de comprimentos determinado, individualmente. Por isso,
usa-se as bancadas de trefilação.
5
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Trefilação de Barras

6. 6
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Trefilação de Barras

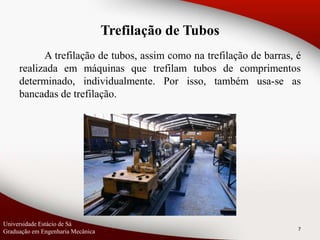

7. 7
A trefilação de tubos, assim como na trefilação de barras, é
realizada em máquinas que trefilam tubos de comprimentos
determinado, individualmente. Por isso, também usa-se as
bancadas de trefilação.
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Trefilação de Tubos

8. 8
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

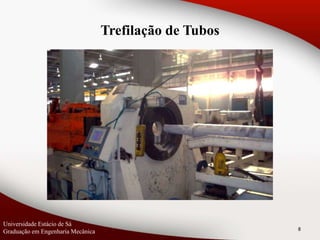

Trefilação de Tubos

9. 9

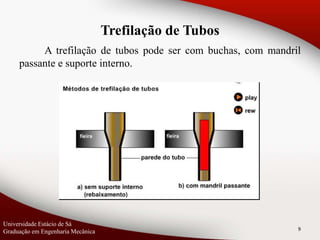

A trefilação de tubos pode ser com buchas, com mandril
passante e suporte interno.
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Trefilação de Tubos

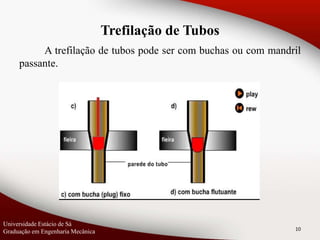

10. 10
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
A trefilação de tubos pode ser com buchas ou com mandril
passante.
Trefilação de Tubos

11. 11
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

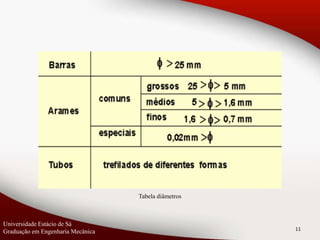

Tabela diâmetros

12. 12
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

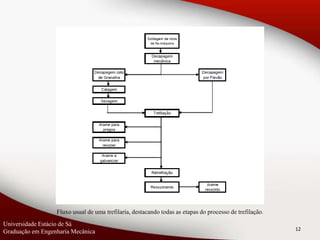

Fluxo usual de uma trefilaria, destacando todas as etapas do processo de trefilação.

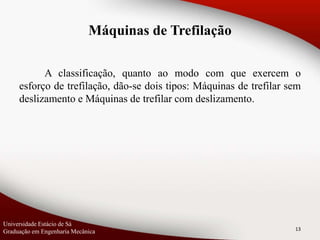

13. Máquinas de Trefilação
A classificação, quanto ao modo com que exercem o
esforço de trefilação, dão-se dois tipos: Máquinas de trefilar sem
deslizamento e Máquinas de trefilar com deslizamento.
13
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

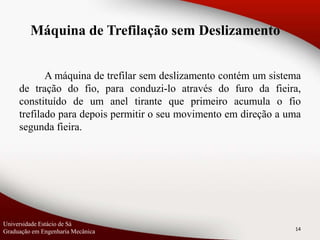

14. A máquina de trefilar sem deslizamento contém um sistema
de tração do fio, para conduzi-lo através do furo da fieira,
constituído de um anel tirante que primeiro acumula o fio
trefilado para depois permitir o seu movimento em direção a uma
segunda fieira.
14
Máquina de Trefilação sem Deslizamento
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

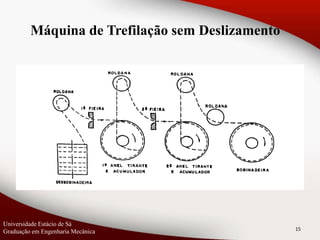

15. Máquina de Trefilação sem Deslizamento
15
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

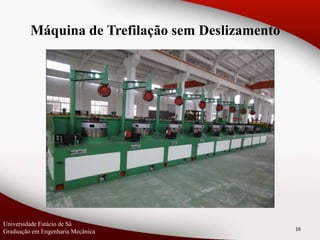

16. 16
Máquina de Trefilação sem Deslizamento
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

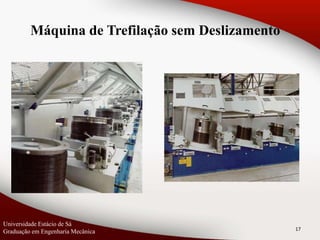

17. 17
Máquina de Trefilação sem Deslizamento
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

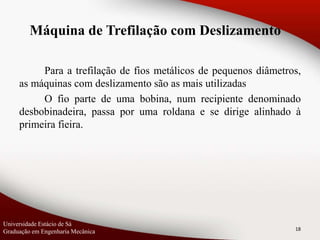

18. Para a trefilação de fios metálicos de pequenos diâmetros,
as máquinas com deslizamento são as mais utilizadas
O fio parte de uma bobina, num recipiente denominado
desbobinadeira, passa por uma roldana e se dirige alinhado à
primeira fieira.
18
Máquina de Trefilação com Deslizamento
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

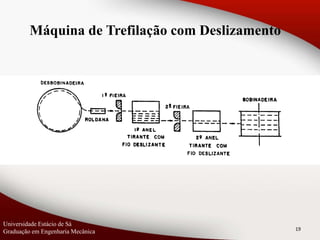

19. 19
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Máquina de Trefilação com Deslizamento

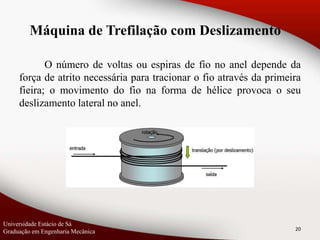

20. O número de voltas ou espiras de fio no anel depende da
força de atrito necessária para tracionar o fio através da primeira
fieira; o movimento do fio na forma de hélice provoca o seu
deslizamento lateral no anel.
20
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Máquina de Trefilação com Deslizamento

21. 21
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Máquina de Trefilação com Deslizamento

22. Os esforços preponderantes na deformação são esforços de
compressão exercidos pelas paredes do furo da ferramenta sobre
o fio, quando de sua passagem, por efeito de um esforço de tração
aplicado na direção axial do fio e de origem externa.
22
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Esforços Envolvidos
Mecânica da Trefilação

23. 23
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

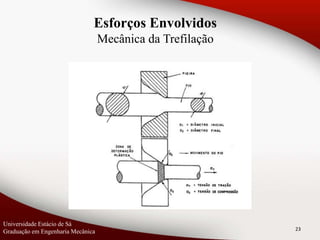

Esforços Envolvidos
Mecânica da Trefilação

24. Pt = σ0
1+B
B
1 − 1 − 𝑅 𝐵
B = μ cot α
R = 1 −
A
𝐴0
Onde:
σ0 = limite de escoamento do material
µ = coeficiente de atrito na interface barra-fieira
α = semi-ângulo da fieira
R = relação de trefilação
A0 = área da secção transversal da barra a trefilar
A = área da secção transversal da barra trefilada
24
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Fórmulas básicas para trefilação de barras redondas
Tensão de trefilação (método da divisão de elementos sem encruamento)

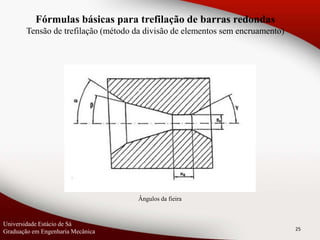

25. 25
Fórmulas básicas para trefilação de barras redondas
Tensão de trefilação (método da divisão de elementos sem encruamento)
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Ângulos da fieira

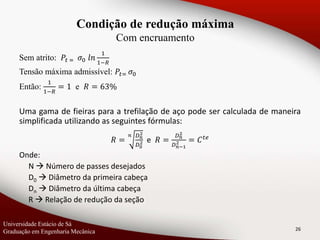

26. Sem atrito: 𝑃𝑡 = 𝜎0 𝑙𝑛
1
1−𝑅
Tensão máxima admissível: 𝑃𝑡= 𝜎0
Então:
1
1−𝑅
= 1 e 𝑅 = 63%
Uma gama de fieiras para a trefilação de aço pode ser calculada de maneira
simplificada utilizando as seguintes fórmulas:
𝑅 =
𝑛 𝐷 𝑛
2
𝐷0
2 e 𝑅 =
𝐷 𝑛
2
𝐷 𝑛−1
2 = 𝐶 𝑡𝑒
Onde:
N  Número de passes desejados
D0  Diâmetro da primeira cabeça
Dn  Diâmetro da última cabeça
R  Relação de redução da seção
26
Condição de redução máxima
Com encruamento
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

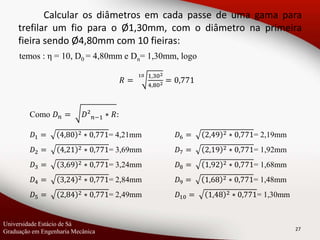

27. temos : η = 10, D0 = 4,80mm e Dn= 1,30mm, logo
27
Calcular os diâmetros em cada passe de uma gama para
trefilar um fio para o Ø1,30mm, com o diâmetro na primeira
fieira sendo Ø4,80mm com 10 fieiras:
𝑅 =
10 1,302
4,802 = 0,771
Como 𝐷 𝑛 = 𝐷² 𝑛−1 ∗ 𝑅:
𝐷1 = 4,80 2 ∗ 0,771= 4,21mm
𝐷2 = 4,21 2 ∗ 0,771= 3,69mm
𝐷3 = 3,69 2 ∗ 0,771= 3,24mm
𝐷4 = 3,24 2 ∗ 0,771= 2,84mm
𝐷5 = 2,84 2 ∗ 0,771= 2,49mm
𝐷6 = 2,49 2 ∗ 0,771= 2,19mm
𝐷7 = 2,19 2 ∗ 0,771= 1,92mm
𝐷8 = 1,92 2 ∗ 0,771= 1,68mm
𝐷9 = 1,68 2 ∗ 0,771= 1,48mm
𝐷10 = 1,48 2 ∗ 0,771= 1,30mm
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

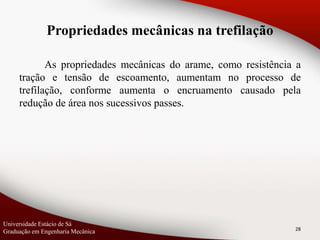

28. Propriedades mecânicas na trefilação
As propriedades mecânicas do arame, como resistência a
tração e tensão de escoamento, aumentam no processo de
trefilação, conforme aumenta o encruamento causado pela
redução de área nos sucessivos passes.
28
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

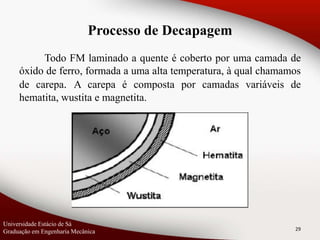

29. Processo de Decapagem
Todo FM laminado a quente é coberto por uma camada de
óxido de ferro, formada a uma alta temperatura, à qual chamamos
de carepa. A carepa é composta por camadas variáveis de
hematita, wustita e magnetita.
29
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

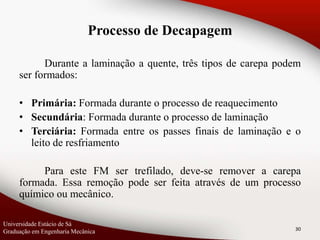

30. Durante a laminação a quente, três tipos de carepa podem
ser formados:
• Primária: Formada durante o processo de reaquecimento
• Secundária: Formada durante o processo de laminação
• Terciária: Formada entre os passes finais de laminação e o
leito de resfriamento
Para este FM ser trefilado, deve-se remover a carepa
formada. Essa remoção pode ser feita através de um processo
químico ou mecânico.
30
Processo de Decapagem
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

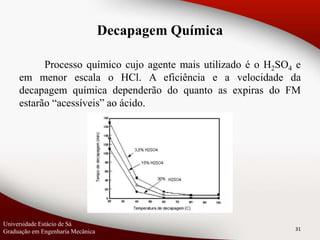

31. Decapagem Química
Processo químico cujo agente mais utilizado é o H2SO4 e
em menor escala o HCl. A eficiência e a velocidade da
decapagem química dependerão do quanto as expiras do FM
estarão “acessíveis” ao ácido.
31
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

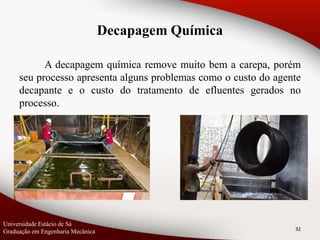

32. A decapagem química remove muito bem a carepa, porém
seu processo apresenta alguns problemas como o custo do agente
decapante e o custo do tratamento de efluentes gerados no
processo.
32
Decapagem Química
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

33. 33
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

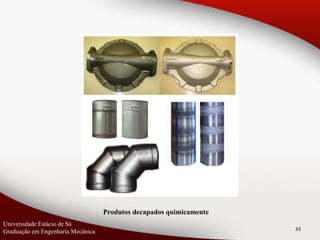

Produtos decapados quimicamente

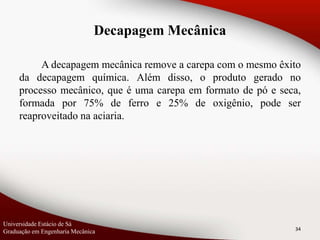

34. A decapagem mecânica remove a carepa com o mesmo êxito
da decapagem química. Além disso, o produto gerado no
processo mecânico, que é uma carepa em formato de pó e seca,
formada por 75% de ferro e 25% de oxigênio, pode ser
reaproveitado na aciaria.
34
Decapagem Mecânica
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

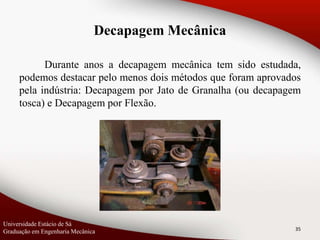

35. Durante anos a decapagem mecânica tem sido estudada,
podemos destacar pelo menos dois métodos que foram aprovados
pela indústria: Decapagem por Jato de Granalha (ou decapagem
tosca) e Decapagem por Flexão.
35
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Decapagem Mecânica

36. 36
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

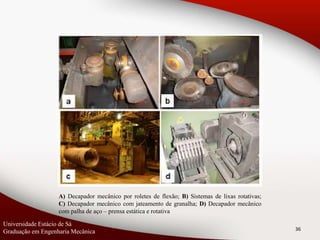

A) Decapador mecânico por roletes de flexão; B) Sistemas de lixas rotativas;
C) Decapador mecânico com jateamento de granalha; D) Decapador mecânico
com palha de aço – prensa estática e rotativa

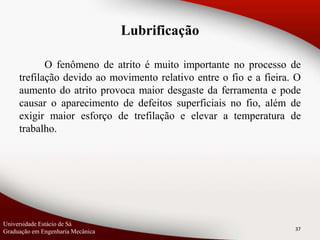

37. O fenômeno de atrito é muito importante no processo de
trefilação devido ao movimento relativo entre o fio e a fieira. O
aumento do atrito provoca maior desgaste da ferramenta e pode
causar o aparecimento de defeitos superficiais no fio, além de
exigir maior esforço de trefilação e elevar a temperatura de
trabalho.
37
Lubrificação
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

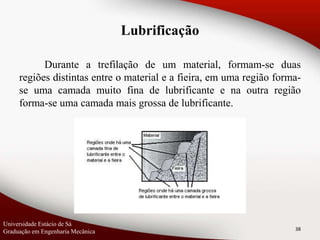

38. Durante a trefilação de um material, formam-se duas
regiões distintas entre o material e a fieira, em uma região forma-
se uma camada muito fina de lubrificante e na outra região
forma-se uma camada mais grossa de lubrificante.
38
Lubrificação
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

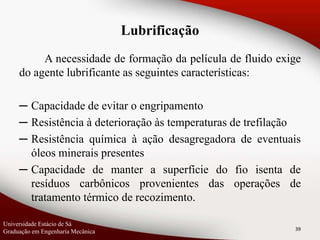

39. A necessidade de formação da película de fluido exige
do agente lubrificante as seguintes características:
─ Capacidade de evitar o engripamento
─ Resistência à deterioração às temperaturas de trefilação
─ Resistência química à ação desagregadora de eventuais
óleos minerais presentes
─ Capacidade de manter a superfície do fio isenta de
resíduos carbônicos provenientes das operações de
tratamento térmico de recozimento.
39
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Lubrificação

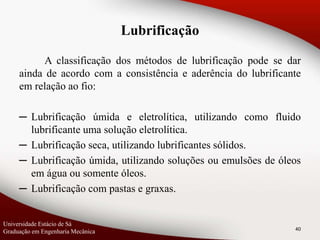

40. A classificação dos métodos de lubrificação pode se dar
ainda de acordo com a consistência e aderência do lubrificante
em relação ao fio:
─ Lubrificação úmida e eletrolítica, utilizando como fluido
lubrificante uma solução eletrolítica.
─ Lubrificação seca, utilizando lubrificantes sólidos.
─ Lubrificação úmida, utilizando soluções ou emulsões de óleos
em água ou somente óleos.
─ Lubrificação com pastas e graxas.
40
Lubrificação
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

41. A fratura de um material acontece quando se tem uma
tensão e uma deformação presentes, que ultrapassem o valor de
resistência à fratura do material. Essa resistência pode variar com
a condição metalúrgica do material.
41
Quebras no processo de Trefilação
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

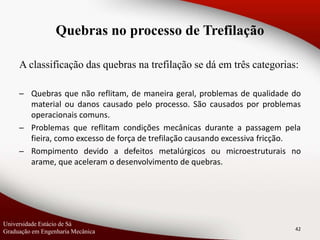

42. A classificação das quebras na trefilação se dá em três categorias:
─ Quebras que não reflitam, de maneira geral, problemas de qualidade do
material ou danos causado pelo processo. São causados por problemas
operacionais comuns.
─ Problemas que reflitam condições mecânicas durante a passagem pela
fieira, como excesso de força de trefilação causando excessiva fricção.
─ Rompimento devido a defeitos metalúrgicos ou microestruturais no
arame, que aceleram o desenvolvimento de quebras.
42
Quebras no processo de Trefilação
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

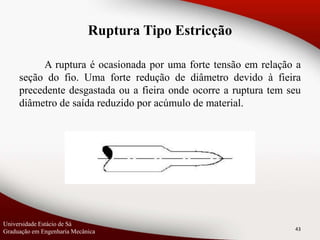

43. A ruptura é ocasionada por uma forte tensão em relação a
seção do fio. Uma forte redução de diâmetro devido à fieira
precedente desgastada ou a fieira onde ocorre a ruptura tem seu
diâmetro de saída reduzido por acúmulo de material.
43
Ruptura Tipo Estricção
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

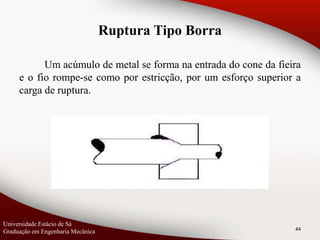

44. Um acúmulo de metal se forma na entrada do cone da fieira
e o fio rompe-se como por estricção, por um esforço superior a
carga de ruptura.
44
Ruptura Tipo Borra
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

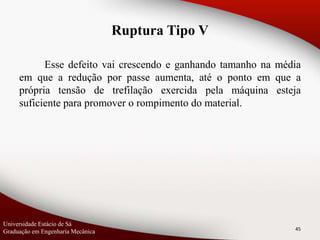

45. Esse defeito vai crescendo e ganhando tamanho na média
em que a redução por passe aumenta, até o ponto em que a
própria tensão de trefilação exercida pela máquina esteja
suficiente para promover o rompimento do material.
45
Ruptura Tipo V
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

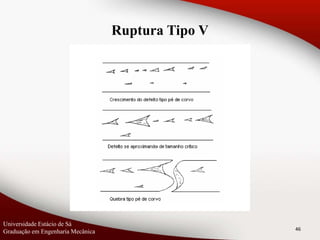

46. 46
Ruptura Tipo V
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

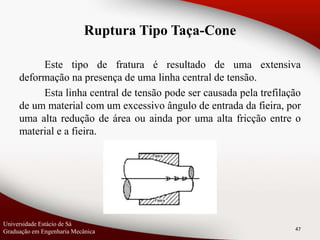

47. Este tipo de fratura é resultado de uma extensiva
deformação na presença de uma linha central de tensão.
Esta linha central de tensão pode ser causada pela trefilação
de um material com um excessivo ângulo de entrada da fieira, por
uma alta redução de área ou ainda por uma alta fricção entre o
material e a fieira.
47
Ruptura Tipo Taça-Cone
Universidade Estácio de Sá
Graduação em Engenharia Mecânica

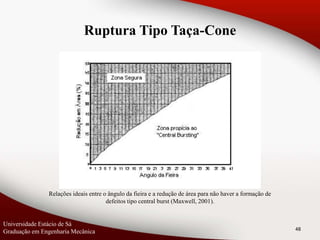

48. 48
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Ruptura Tipo Taça-Cone
Relações ideais entre o ângulo da fieira e a redução de área para não haver a formação de
defeitos tipo central burst (Maxwell, 2001).

49. O processo de trefilação gera diversos produtos que podem
ser utilizados em muitas indústrias como:
─ Indústria de cabos de aço
─ Indústria de tubos trefilados
─ Indústria de vergalhões
─ Barras redondas
─ Condutores elétricos (fios)
49
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Produtos Trefilados

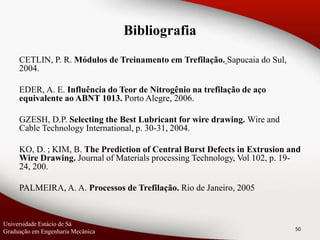

50. CETLIN, P. R. Módulos de Treinamento em Trefilação. Sapucaia do Sul,
2004.
EDER, A. E. Influência do Teor de Nitrogênio na trefilação de aço
equivalente ao ABNT 1013. Porto Alegre, 2006.
GZESH, D.P. Selecting the Best Lubricant for wire drawing. Wire and
Cable Technology International, p. 30-31, 2004.
KO, D. ; KIM, B. The Prediction of Central Burst Defects in Extrusion and
Wire Drawing. Journal of Materials processing Technology, Vol 102, p. 19-
24, 200.
PALMEIRA, A. A. Processos de Trefilação. Rio de Janeiro, 2005
50
Universidade Estácio de Sá
Graduação em Engenharia Mecânica
Bibliografia
