Cálculo do volume de líquido no interior de um cilindro deitado em função da altura (h) formada entre o fundo do cilindro e a superfície deste líquido
Alunos:  Carlos Eduardo Gonçalves Arantes   Cassiano Germanovix de Oliveira   Eduardo Rovanni do Nascimento   Rodrigo de Jesus Godoy Curso: Engenharia Elétrica Disciplina: Cálculo II  Professor: Valdemir Antunes  Turma: 3º Semestre

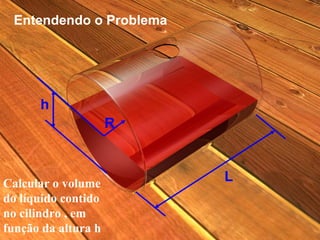

Entendendo o Problema Calcular o volume do líquido contido no cilindro , em função da altura h
Entendendo o Problema Calcular o volume do líquido contido no cilindro , em função da altura h L h R

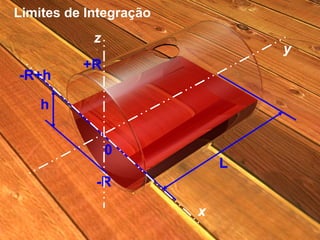

Limites de Integração L h +R -R 0 y x z -R+h

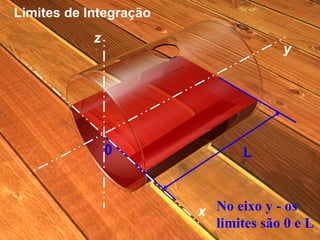

Limites de Integração L 0 y x z No eixo y - os limites são 0 e L

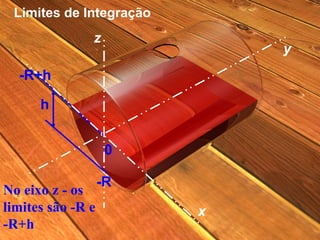

Limites de Integração h 0 y x z -R+h No eixo z - os limites são -R e -R+h -R

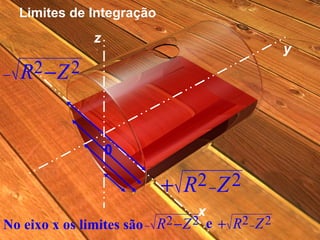

Limites de Integração 0 y x z No eixo x os limites são  e

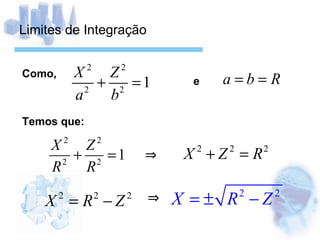

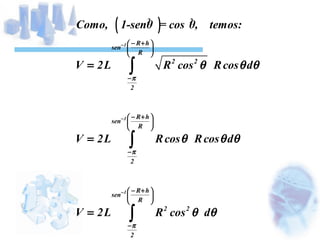

Limites de Integração Como,  e  Temos que:     
Obtendo a integral tripla (Por simetria)

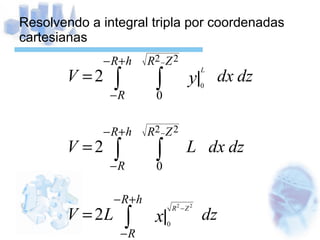

Resolvendo a integral tripla por coordenadas cartesianas

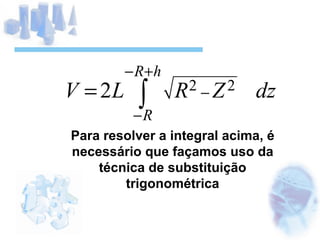

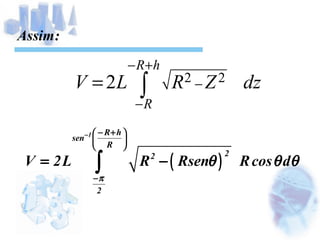

Para resolver a integral acima, é necessário que façamos uso da técnica de substituição trigonométrica

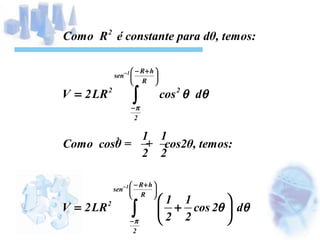

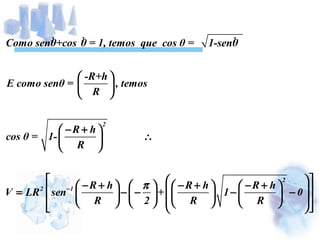

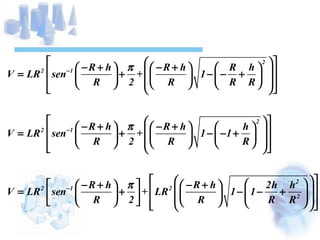

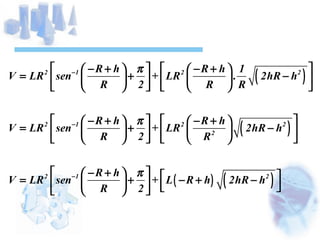

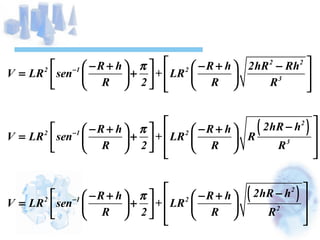

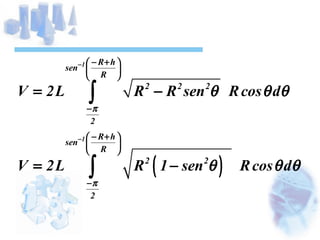

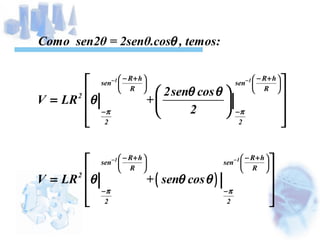

Utilizando substituição trigonométrica

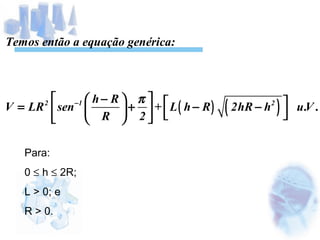

Para: 0    h    2R; L > 0; e R > 0.

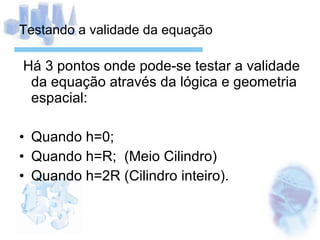

Testando a validade da equação Há 3 pontos onde pode-se testar a validade da equação através da lógica e geometria espacial: Quando h=0; Quando h=R;  (Meio Cilindro) Quando h=2R (Cilindro inteiro).
Quando h=0

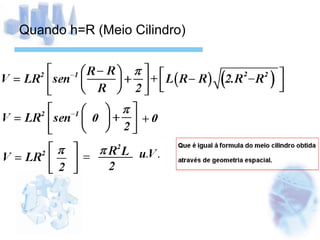

Quando h=R (Meio Cilindro)

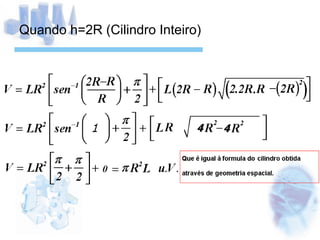

Quando h=2R (Cilindro Inteiro)

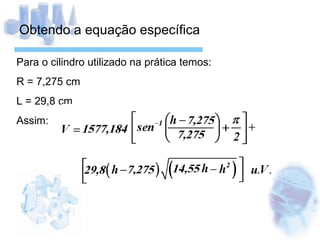

Obtendo a equação específica Para o cilindro utilizado na prática temos: R = 7,275 cm L = 29,8 cm Assim:

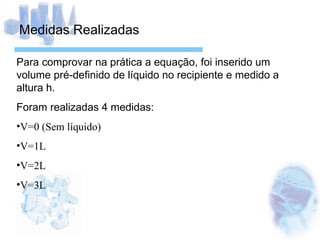

Medidas Realizadas Para comprovar na prática a equação, foi inserido um volume pré-definido de líquido no recipiente e medido a altura h. Foram realizadas 4 medidas: V=0 (Sem líquido) V=1L V=2L V=3L

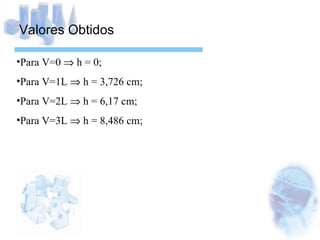

Valores Obtidos Para V=0    h = 0; Para V=1L    h = 3,726 cm; Para V=2L    h = 6,17 cm; Para V=3L    h = 8,486 cm;

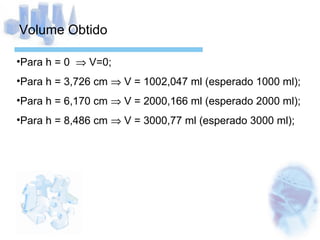

Volume Obtido Para h = 0    V=0; Para h = 3,726 cm    V = 1002,047 ml (esperado 1000 ml); Para h = 6,170 cm    V = 2000,166 ml (esperado 2000 ml); Para h = 8,486 cm    V = 3000,77 ml (esperado 3000 ml);

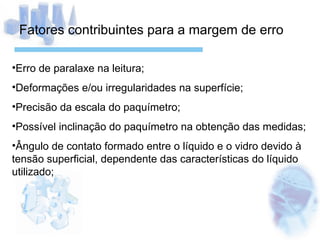

Fatores contribuintes para a margem de erro Erro de paralaxe na leitura; Deformações e/ou irregularidades na superfície; Precisão da escala do paquímetro; Possível inclinação do paquímetro na obtenção das medidas; Ângulo de contato formado entre o líquido e o vidro devido à tensão superficial, dependente das características do líquido utilizado;
