Projeto:

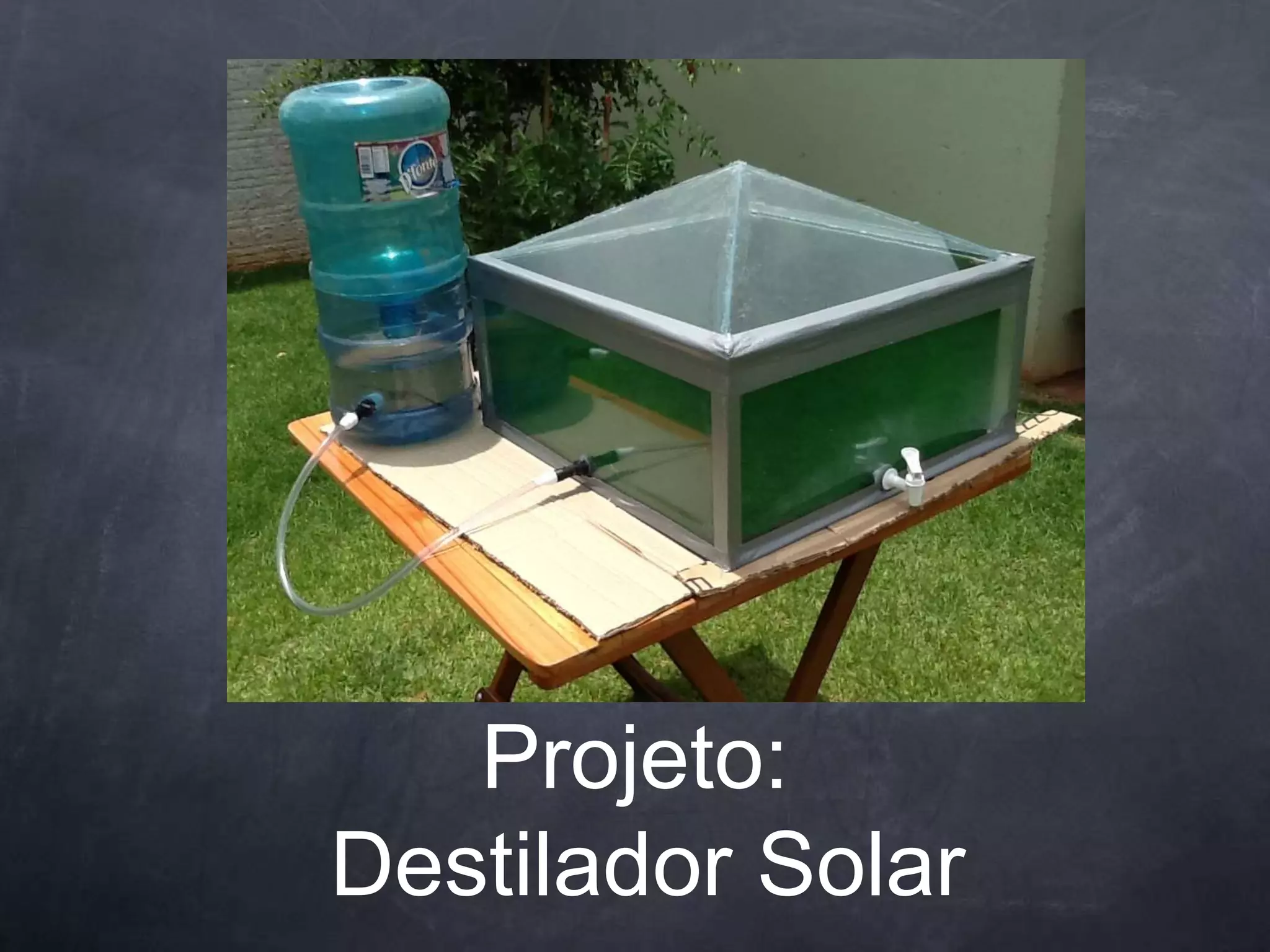

Destilador Solar
Objetivos:

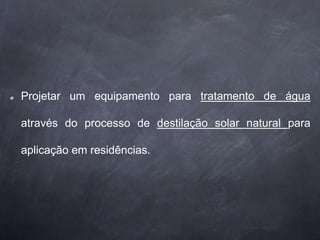

Projetar um equipamento para tratamento de água
através do processo de destilação solar natural para
aplicação em residências.
Determinar a melhor inclinação da cobertura de vidro do
equipamento (pirâmide);
• Determinar a melhor lâmina de água bruta no interior
da base do equipamento (pirâmide) para uma maior
produção - cálculos de volume e área;
• Estudar a produção de água em função das variações
climáticas;
• Mostrar a eficiência do sistema - POTABILIZAÇÃO;

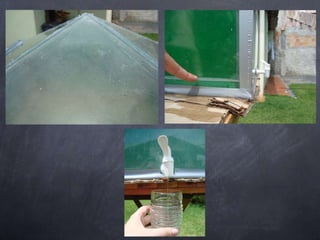

Montagem:

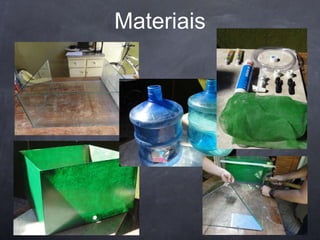

Materiais

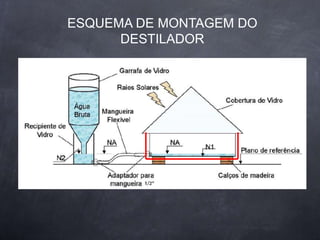

ESQUEMA DE MONTAGEM DO
DESTILADOR
ESQUEMA DE MONTAGEM DO
DESTILADOR
Destilador Solar
FUNCIONAMENTO...
VÍDEOSdESTILADOR.wmv
Destilador Solar
CÁLCULO:

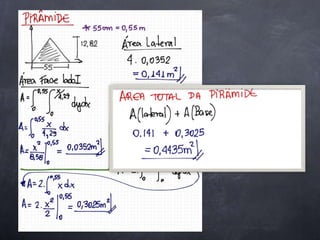

Inclinação das faces da
pirâmide
Melhor inclinação

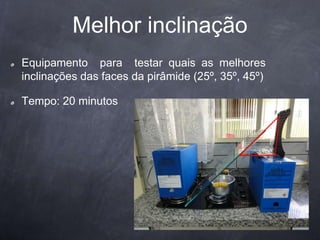

Equipamento para testar quais as melhores
inclinações das faces da pirâmide (25º, 35º, 45º)
Tempo: 20 minutos

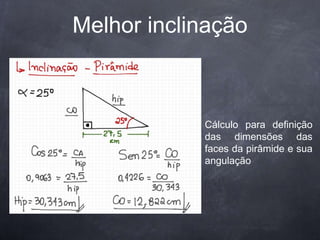

Melhor inclinação
Cálculo para definição
das dimensões das
faces da pirâmide e sua
angulação

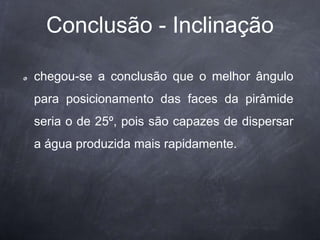

Conclusão - Inclinação
chegou-se a conclusão que o melhor ângulo
para posicionamento das faces da pirâmide
seria o de 25º, pois são capazes de dispersar
a água produzida mais rapidamente.

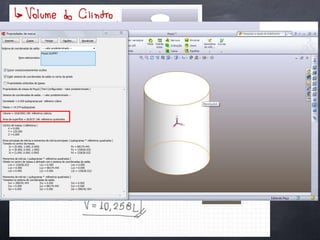

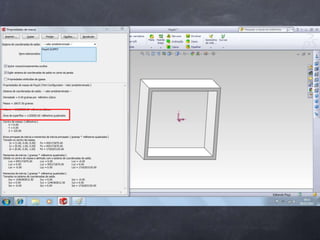

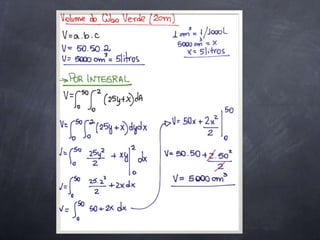

CÁLCULO:

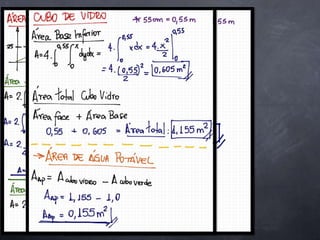

ÁREA E VOLUME DA
CISTERNA
Destilador Solar
Destilador Solar
Destilador Solar
Destilador Solar
Destilador Solar
Destilador Solar
DADOS
CLIMATOLÓGICOS

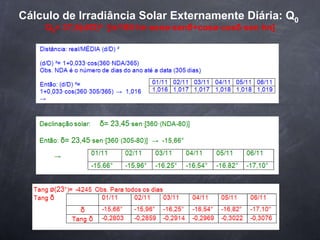

Cálculo de Irradiância Solar Externamente Diária: Q0
Q0= 37,6(d/D)² ·[π/180·hn·senø·senδ+cosø·cosδ·sen hn]
Destilador Solar
ANÁLISE DA ÁGUA
Vale do Renno – próximo ao jardim Cláudia
Londrina

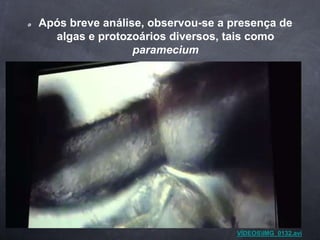

Após breve análise, observou-se a presença de
algas e protozoários diversos, tais como
paramecium
VÍDEOSIMG_0132.avi
Após a água passar pelo sistema de destilação solar,
ela se torna potável e pronta para consumo humano,
pois por meio da evaporação, a água se torna livre de
micro-organismos que não são vaporizados, e além da
alta temperatura (acima 41,5ºC) que os extermina.
Também foram analisados os níveis de P.H
e cloro presentes em ambas as águas.
Água bruta (suja)
P.H = 7,2
CLORO = 0,0
Água limpa
P.H = 6,8
CLORO = 0,0
os níveis de P.H da água recomendados para consumo
humano é entre 6,0 e 9,5.
apesar de os níveis de P.H estarem de acordo com os
pré-estabelecidos, o que torna a água bruta imprópria
para consumo humano são os micro-organismos
presentes nela, fato esse, que não são encontrados na
água após o processo de destilação solar.
CONCLUSÃO

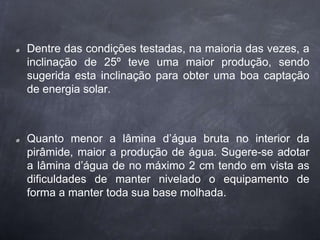

Dentre das condições testadas, na maioria das vezes, a
inclinação de 25º teve uma maior produção, sendo
sugerida esta inclinação para obter uma boa captação
de energia solar.
Quanto menor a lâmina d’água bruta no interior da
pirâmide, maior a produção de água. Sugere-se adotar
a lâmina d’água de no máximo 2 cm tendo em vista as
dificuldades de manter nivelado o equipamento de
forma a manter toda sua base molhada.

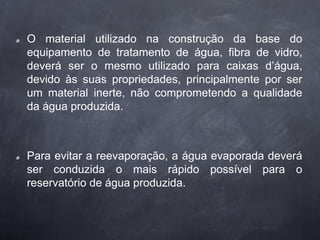

O material utilizado na construção da base do
equipamento de tratamento de água, fibra de vidro,
deverá ser o mesmo utilizado para caixas d’água,
devido às suas propriedades, principalmente por ser
um material inerte, não comprometendo a qualidade
da água produzida.
Para evitar a reevaporação, a água evaporada deverá
ser conduzida o mais rápido possível para o
reservatório de água produzida.
É UM EQUIPAMENTO BARATO E SEGURO
PARA SER UTILIZADO POR QUALQUER
PESSOA OU LUGAR DO BRASIL PARA A
POTABILIZAÇÃO DA ÁGUA.
VÍDEO – CONSTRUÇÃO DO DESTILADOR
SOLAR
VÍDEOSTrabalho Cálculo.wmv

Mais conteúdo relacionado

Semelhante a Destilador Solar

Destilador Solar
Destilador SolarDestilador Solar
Destilador Solar
Valdemir Antunes

Tecnologias de tratamento de efluente para reuso da Água na plataforma Skyros...
Tecnologias de tratamento de efluente para reuso da Água na plataforma Skyros...Tecnologias de tratamento de efluente para reuso da Água na plataforma Skyros...
Tecnologias de tratamento de efluente para reuso da Água na plataforma Skyros...
KimbunguTigana

Apresentação biocity julho 2013
Apresentação biocity julho 2013Apresentação biocity julho 2013
Apresentação biocity julho 2013
Biocity Consulting

Apresentação Water Miracle
Apresentação Water MiracleApresentação Water Miracle
Apresentação Water Miracle
PertAngola Ambiente

Cartilha uso racional da água - Embrapa e Nestlé
Cartilha uso racional da água  - Embrapa e Nestlé Cartilha uso racional da água  - Embrapa e Nestlé
Cartilha uso racional da água - Embrapa e Nestlé
Raquel Maria Cury Rodrigues

Aparelhos sanitarios economizadores
Aparelhos sanitarios economizadoresAparelhos sanitarios economizadores
Aparelhos sanitarios economizadores
Gabriel Stach

Eficiência energética - Os novos caminhos da construção
Eficiência energética - Os novos caminhos da construçãoEficiência energética - Os novos caminhos da construção
Eficiência energética - Os novos caminhos da construção
Pedro Hijo

Piscinas em Concreto Armado - Show de Piscinas
Piscinas em Concreto Armado - Show de PiscinasPiscinas em Concreto Armado - Show de Piscinas
Piscinas em Concreto Armado - Show de Piscinas
Show de Piscinas

Aquecedor solar de Água
Aquecedor solar de ÁguaAquecedor solar de Água
Aquecedor solar de Água
Fabio Brandespim

De olho na_agua_guia_de_referencia
De olho na_agua_guia_de_referenciaDe olho na_agua_guia_de_referencia
De olho na_agua_guia_de_referencia
Míriam Morata Novaes

Piscinasesaunas2010
Piscinasesaunas2010Piscinasesaunas2010
Piscinasesaunas2010
Cocab Pools

Tratamento agua para caldeiras de alta pressão
Tratamento agua   para caldeiras de alta pressãoTratamento agua   para caldeiras de alta pressão
Tratamento agua para caldeiras de alta pressão
Wagner Branco

Biodigestores construídos com materiais alternativos - Márcio Andrade
Biodigestores construídos com materiais alternativos - Márcio AndradeBiodigestores construídos com materiais alternativos - Márcio Andrade
Biodigestores construídos com materiais alternativos - Márcio Andrade
Fluxus Design Ecológico

Procedimento poupa quase 90% de água em refinaria
Procedimento poupa quase 90% de água em refinariaProcedimento poupa quase 90% de água em refinaria
Procedimento poupa quase 90% de água em refinaria
Frau Soares

spray_evapo2019.pdf
spray_evapo2019.pdfspray_evapo2019.pdf
spray_evapo2019.pdf
jbrconsultoria

Produtos Comerciais Delta Faucet - Comarx
Produtos Comerciais Delta Faucet - ComarxProdutos Comerciais Delta Faucet - Comarx
Produtos Comerciais Delta Faucet - Comarx
Comarx Equipamentos e Serviços

Aula Secagem e Secadores de graos - Copia.pptx
Aula Secagem e Secadores de graos - Copia.pptxAula Secagem e Secadores de graos - Copia.pptx
Aula Secagem e Secadores de graos - Copia.pptx
AlessandraSoaresFeli

Manual de serviço cr250 00 arrefeci
Manual de serviço cr250 00 arrefeciManual de serviço cr250 00 arrefeci
Manual de serviço cr250 00 arrefeci
Thiago Huari

Sustentabilidade
SustentabilidadeSustentabilidade
Sustentabilidade
JonasSport

Sustentabilidade
SustentabilidadeSustentabilidade
Sustentabilidade
JonasSport


Semelhante a Destilador Solar (20)

Destilador Solar
Destilador SolarDestilador Solar
Destilador Solar

Tecnologias de tratamento de efluente para reuso da Água na plataforma Skyros...
Tecnologias de tratamento de efluente para reuso da Água na plataforma Skyros...Tecnologias de tratamento de efluente para reuso da Água na plataforma Skyros...
Tecnologias de tratamento de efluente para reuso da Água na plataforma Skyros...

Apresentação biocity julho 2013
Apresentação biocity julho 2013Apresentação biocity julho 2013
Apresentação biocity julho 2013

Apresentação Water Miracle
Apresentação Water MiracleApresentação Water Miracle
Apresentação Water Miracle

Cartilha uso racional da água - Embrapa e Nestlé
Cartilha uso racional da água  - Embrapa e Nestlé Cartilha uso racional da água  - Embrapa e Nestlé
Cartilha uso racional da água - Embrapa e Nestlé

Aparelhos sanitarios economizadores
Aparelhos sanitarios economizadoresAparelhos sanitarios economizadores
Aparelhos sanitarios economizadores

Eficiência energética - Os novos caminhos da construção
Eficiência energética - Os novos caminhos da construçãoEficiência energética - Os novos caminhos da construção
Eficiência energética - Os novos caminhos da construção

Piscinas em Concreto Armado - Show de Piscinas
Piscinas em Concreto Armado - Show de PiscinasPiscinas em Concreto Armado - Show de Piscinas
Piscinas em Concreto Armado - Show de Piscinas

Aquecedor solar de Água
Aquecedor solar de ÁguaAquecedor solar de Água
Aquecedor solar de Água

De olho na_agua_guia_de_referencia
De olho na_agua_guia_de_referenciaDe olho na_agua_guia_de_referencia
De olho na_agua_guia_de_referencia

Piscinasesaunas2010
Piscinasesaunas2010Piscinasesaunas2010
Piscinasesaunas2010

Tratamento agua para caldeiras de alta pressão
Tratamento agua   para caldeiras de alta pressãoTratamento agua   para caldeiras de alta pressão
Tratamento agua para caldeiras de alta pressão

Biodigestores construídos com materiais alternativos - Márcio Andrade
Biodigestores construídos com materiais alternativos - Márcio AndradeBiodigestores construídos com materiais alternativos - Márcio Andrade
Biodigestores construídos com materiais alternativos - Márcio Andrade

Procedimento poupa quase 90% de água em refinaria
Procedimento poupa quase 90% de água em refinariaProcedimento poupa quase 90% de água em refinaria
Procedimento poupa quase 90% de água em refinaria

spray_evapo2019.pdf
spray_evapo2019.pdfspray_evapo2019.pdf
spray_evapo2019.pdf

Produtos Comerciais Delta Faucet - Comarx
Produtos Comerciais Delta Faucet - ComarxProdutos Comerciais Delta Faucet - Comarx
Produtos Comerciais Delta Faucet - Comarx

Aula Secagem e Secadores de graos - Copia.pptx
Aula Secagem e Secadores de graos - Copia.pptxAula Secagem e Secadores de graos - Copia.pptx
Aula Secagem e Secadores de graos - Copia.pptx

Manual de serviço cr250 00 arrefeci
Manual de serviço cr250 00 arrefeciManual de serviço cr250 00 arrefeci
Manual de serviço cr250 00 arrefeci

Sustentabilidade
SustentabilidadeSustentabilidade
Sustentabilidade

Sustentabilidade
SustentabilidadeSustentabilidade
Sustentabilidade


Mais de thiago oda

Cálculo do volume 22
Cálculo do volume 22Cálculo do volume 22
Cálculo do volume 22
thiago oda

Apresentacao calc
Apresentacao calcApresentacao calc
Apresentacao calc
thiago oda

Ideias da peça perfeita 2003
Ideias da peça perfeita 2003Ideias da peça perfeita 2003
Ideias da peça perfeita 2003
thiago oda

Cálculo do volume
Cálculo do volume Cálculo do volume
Cálculo do volume
thiago oda

Apresentação
ApresentaçãoApresentação
Apresentação
thiago oda

Sistemas de coordendas
Sistemas de coordendasSistemas de coordendas
Sistemas de coordendas
thiago oda

Aplicaçao radio galena
Aplicaçao radio galenaAplicaçao radio galena
Aplicaçao radio galena
thiago oda

Queda livre dos corpos
Queda livre dos corposQueda livre dos corpos
Queda livre dos corpos
thiago oda

Apresentação2
Apresentação2Apresentação2
Apresentação2
thiago oda

Trab calculo iii_pendulo3
Trab calculo iii_pendulo3Trab calculo iii_pendulo3
Trab calculo iii_pendulo3
thiago oda

Cálculo rlc 97 definitivo
Cálculo rlc 97  definitivo Cálculo rlc 97  definitivo
Cálculo rlc 97 definitivo
thiago oda

Diego
DiegoDiego
Diego
thiago oda

Apresentação 2
Apresentação 2Apresentação 2
Apresentação 2
thiago oda

Apresentação circuito rc (atualizado)
Apresentação circuito rc (atualizado)Apresentação circuito rc (atualizado)
Apresentação circuito rc (atualizado)
thiago oda

Centro de massa
Centro de massa Centro de massa
Centro de massa
thiago oda

Decaimento radiativo
Decaimento radiativoDecaimento radiativo
Decaimento radiativo
thiago oda

Trabalho de cálculo III cerveja
Trabalho de cálculo III   cervejaTrabalho de cálculo III   cerveja
Trabalho de cálculo III cerveja
thiago oda

Queda livre certo
Queda livre   certoQueda livre   certo
Queda livre certo
thiago oda

Frasco leite fermentado
Frasco leite fermentadoFrasco leite fermentado
Frasco leite fermentado
thiago oda

Apresentação de interpolação
Apresentação de interpolaçãoApresentação de interpolação
Apresentação de interpolação
thiago oda


Mais de thiago oda (20)

Cálculo do volume 22
Cálculo do volume 22Cálculo do volume 22
Cálculo do volume 22

Apresentacao calc
Apresentacao calcApresentacao calc
Apresentacao calc

Ideias da peça perfeita 2003
Ideias da peça perfeita 2003Ideias da peça perfeita 2003
Ideias da peça perfeita 2003

Cálculo do volume
Cálculo do volume Cálculo do volume
Cálculo do volume

Apresentação
ApresentaçãoApresentação
Apresentação

Sistemas de coordendas
Sistemas de coordendasSistemas de coordendas
Sistemas de coordendas

Aplicaçao radio galena
Aplicaçao radio galenaAplicaçao radio galena
Aplicaçao radio galena

Queda livre dos corpos
Queda livre dos corposQueda livre dos corpos
Queda livre dos corpos

Apresentação2
Apresentação2Apresentação2
Apresentação2

Trab calculo iii_pendulo3
Trab calculo iii_pendulo3Trab calculo iii_pendulo3
Trab calculo iii_pendulo3

Cálculo rlc 97 definitivo
Cálculo rlc 97  definitivo Cálculo rlc 97  definitivo
Cálculo rlc 97 definitivo

Diego
DiegoDiego
Diego

Apresentação 2
Apresentação 2Apresentação 2
Apresentação 2

Apresentação circuito rc (atualizado)
Apresentação circuito rc (atualizado)Apresentação circuito rc (atualizado)
Apresentação circuito rc (atualizado)

Centro de massa
Centro de massa Centro de massa
Centro de massa

Decaimento radiativo
Decaimento radiativoDecaimento radiativo
Decaimento radiativo

Trabalho de cálculo III cerveja
Trabalho de cálculo III   cervejaTrabalho de cálculo III   cerveja
Trabalho de cálculo III cerveja

Queda livre certo
Queda livre   certoQueda livre   certo
Queda livre certo

Frasco leite fermentado
Frasco leite fermentadoFrasco leite fermentado
Frasco leite fermentado

Apresentação de interpolação
Apresentação de interpolaçãoApresentação de interpolação
Apresentação de interpolação


Destilador Solar

  • 3. Projetar um equipamento para tratamento de água através do processo de destilação solar natural para aplicação em residências.
  • 4. Determinar a melhor inclinação da cobertura de vidro do equipamento (pirâmide); • Determinar a melhor lâmina de água bruta no interior da base do equipamento (pirâmide) para uma maior produção - cálculos de volume e área; • Estudar a produção de água em função das variações climáticas; • Mostrar a eficiência do sistema - POTABILIZAÇÃO;

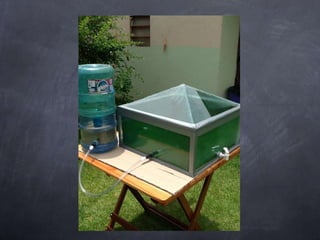

  • 7. ESQUEMA DE MONTAGEM DO DESTILADOR ESQUEMA DE MONTAGEM DO DESTILADOR
  • 12. Melhor inclinação Equipamento para testar quais as melhores inclinações das faces da pirâmide (25º, 35º, 45º) Tempo: 20 minutos

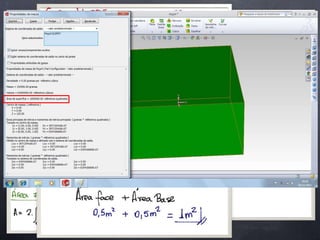

  • 13. Melhor inclinação Cálculo para definição das dimensões das faces da pirâmide e sua angulação
  • 14. Conclusão - Inclinação chegou-se a conclusão que o melhor ângulo para posicionamento das faces da pirâmide seria o de 25º, pois são capazes de dispersar a água produzida mais rapidamente.

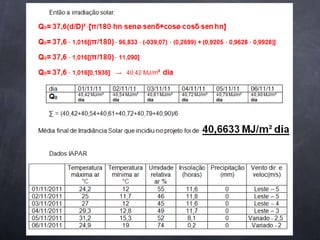

  • 23. Cálculo de Irradiância Solar Externamente Diária: Q0 Q0= 37,6(d/D)² ·[π/180·hn·senø·senδ+cosø·cosδ·sen hn]
  • 26. Vale do Renno – próximo ao jardim Cláudia Londrina
  • 27. Após breve análise, observou-se a presença de algas e protozoários diversos, tais como paramecium VÍDEOSIMG_0132.avi
  • 28. Após a água passar pelo sistema de destilação solar, ela se torna potável e pronta para consumo humano, pois por meio da evaporação, a água se torna livre de micro-organismos que não são vaporizados, e além da alta temperatura (acima 41,5ºC) que os extermina.
  • 29. Também foram analisados os níveis de P.H e cloro presentes em ambas as águas. Água bruta (suja) P.H = 7,2 CLORO = 0,0 Água limpa P.H = 6,8 CLORO = 0,0
  • 30. os níveis de P.H da água recomendados para consumo humano é entre 6,0 e 9,5. apesar de os níveis de P.H estarem de acordo com os pré-estabelecidos, o que torna a água bruta imprópria para consumo humano são os micro-organismos presentes nela, fato esse, que não são encontrados na água após o processo de destilação solar.
  • 32. Dentre das condições testadas, na maioria das vezes, a inclinação de 25º teve uma maior produção, sendo sugerida esta inclinação para obter uma boa captação de energia solar. Quanto menor a lâmina d’água bruta no interior da pirâmide, maior a produção de água. Sugere-se adotar a lâmina d’água de no máximo 2 cm tendo em vista as dificuldades de manter nivelado o equipamento de forma a manter toda sua base molhada.
  • 33. O material utilizado na construção da base do equipamento de tratamento de água, fibra de vidro, deverá ser o mesmo utilizado para caixas d’água, devido às suas propriedades, principalmente por ser um material inerte, não comprometendo a qualidade da água produzida. Para evitar a reevaporação, a água evaporada deverá ser conduzida o mais rápido possível para o reservatório de água produzida.
  • 34. É UM EQUIPAMENTO BARATO E SEGURO PARA SER UTILIZADO POR QUALQUER PESSOA OU LUGAR DO BRASIL PARA A POTABILIZAÇÃO DA ÁGUA.
  • 35. VÍDEO – CONSTRUÇÃO DO DESTILADOR SOLAR VÍDEOSTrabalho Cálculo.wmv
