Capítulo 4 do CCNA
O documento discute os fundamentos para testes de cabos, incluindo diferentes tipos de ondas que podem ser transmitidas através de cabos, como ondas senoidais e quadradas. Também aborda conceitos como atenuação, perda por inserção, ruído e diferentes procedimentos para testar cabos, como mapeamento de fios e perda por inserção.
Mais conteúdo relacionado
Capítulo 4 do CCNA
- 1. Redes de Computadores CCNA 3.1 CISCO Teoria de Redes: Capítulo 04: Teste de Cabos
- 2. Fundamentos para oEstudo de Testes de Cabos Baseados em Freqüência

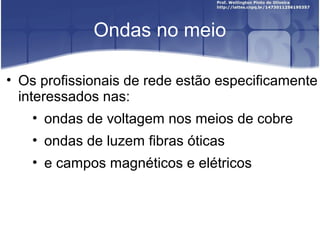

- 3. Ondas no meio • Os profissionais de rede estão especificamente interessados nas: • ondas de voltagem nos meios de cobre • ondas de luzem fibras óticas • e campos magnéticos e elétricos
- 4.

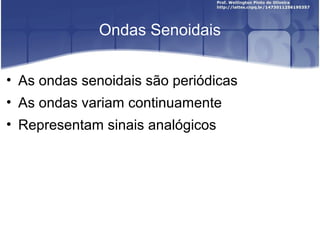

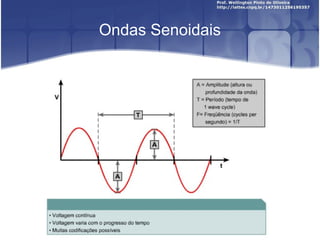

- 5. Ondas Senoidais •As ondas senoidais são periódicas • As ondas variam continuamente • Representam sinais analógicos
- 6.

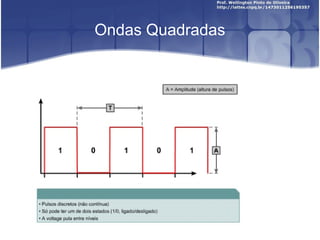

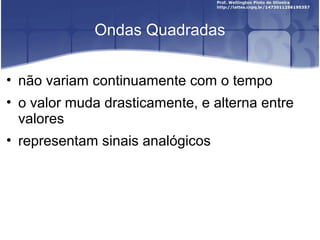

- 7. Ondas Quadradas •não variam continuamente com o tempo • o valor muda drasticamente, e alterna entre valores • representam sinais analógicos

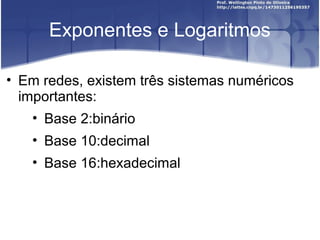

- 8. Exponentes e Logaritmos • Em redes, existem três sistemas numéricos importantes: • Base 2:binário • Base 10:decimal • Base 16:hexadecimal
- 9. Exponentes e Logaritmos • Uma maneira de se trabalhar com números muito grandes e muito pequenos que ocorrem nas redes é transformá-los de acordo com a regra, ou função matemática, conhecida como logaritmo.

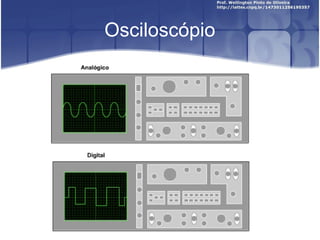

- 10.

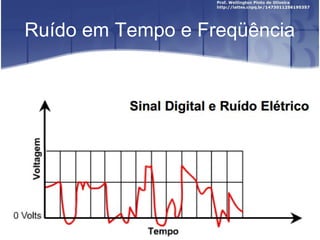

- 11. Ruído em Tempoe Freqüência

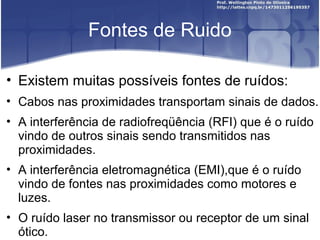

- 12. Fontes de Ruido • Existem muitas possíveis fontes de ruídos: • Cabos nas proximidades transportam sinais de dados. • A interferência de radiofreqüência (RFI) que é o ruído vindo de outros sinais sendo transmitidos nas proximidades. • A interferência eletromagnética (EMI),que é o ruído vindo de fontes nas proximidades como motores e luzes. • O ruído laser no transmissor ou receptor de um sinal ótico.
- 13. Sinalização Através deCabeamento de Cobre e de Fibra Ótica • Em cabo de cobre, os sinais de dadossão representados por níveis de voltagem que • representam uns e zeros binários.

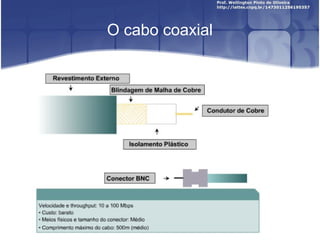

- 14.

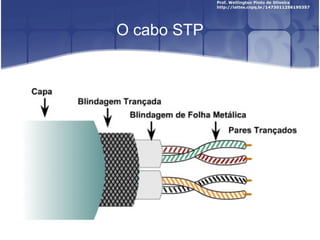

- 15.

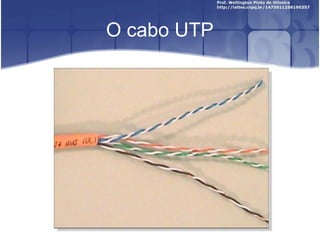

- 16.

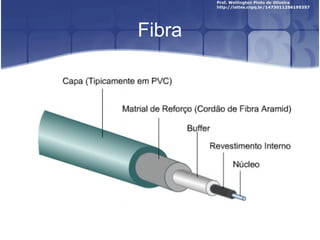

- 17.
- 18. Atenuação e Perdapor Inserção em Meios de Cobre • Um link longo; • Interferências; • Material; • Medição em dB

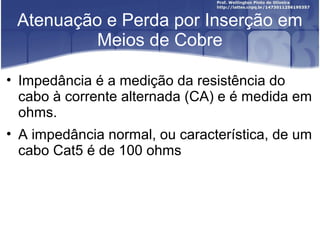

- 19. Atenuação e Perdapor Inserção em Meios de Cobre • Impedância é a medição da resistência do cabo à corrente alternada (CA) e é medida em ohms. • A impedância normal, ou característica, de um cabo Cat5 é de 100 ohms

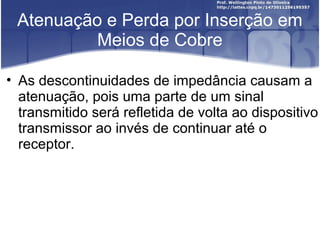

- 20. Atenuação e Perdapor Inserção em Meios de Cobre • As descontinuidades de impedância causam a atenuação, pois uma parte de um sinal transmitido será refletida de volta ao dispositivo transmissor ao invés de continuar até o receptor.

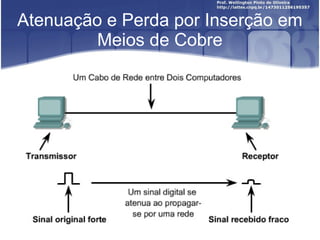

- 21. Atenuação e Perdapor Inserção em Meios de Cobre

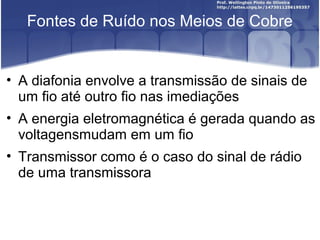

- 22. Fontes de Ruídonos Meios de Cobre • A diafonia envolve a transmissão de sinais de um fio até outro fio nas imediações • A energia eletromagnética é gerada quando as voltagensmudam em um fio • Transmissor como é o caso do sinal de rádio de uma transmissora

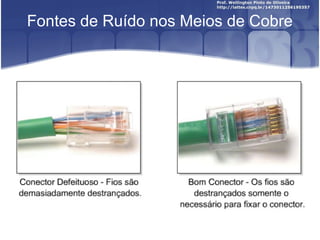

- 23. Fontes de Ruídonos Meios de Cobre

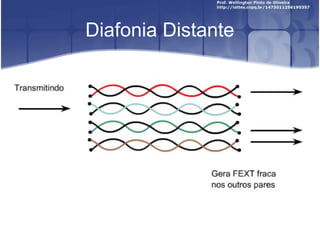

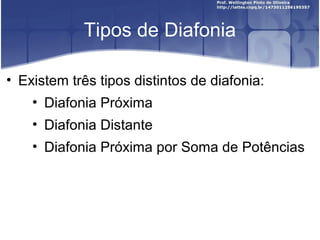

- 24. Tipos de Diafonia • Existem três tipos distintos de diafonia: • Diafonia Próxima • Diafonia Distante • Diafonia Próxima por Soma de Potências
- 25.
- 26.

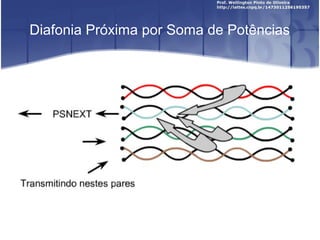

- 27. Diafonia Próxima porSoma de Potências

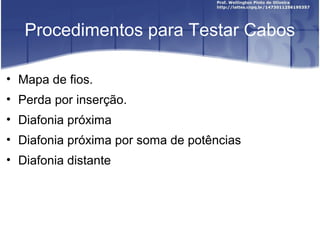

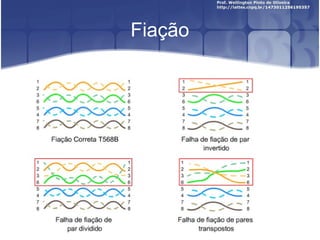

- 28. Procedimentos para TestarCabos • Mapa de fios. • Perda por inserção. • Diafonia próxima • Diafonia próxima por soma de potências • Diafonia distante
- 29. Procedimentos para TestarCabos • Diafonia distante por soma de potência • Perda de retorno. • Atraso de propagação. • Comprimento do cabo. • Desvio de atraso.
- 30.

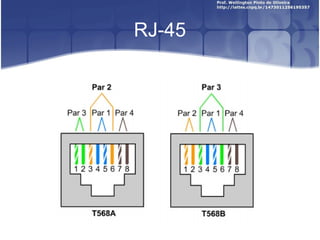

- 31.

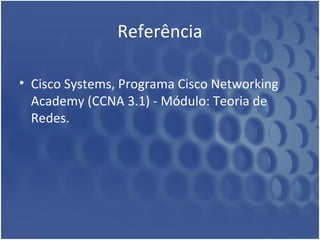

- 32. Referência • CiscoSystems, Programa Cisco Networking Academy (CCNA 3.1) - Módulo: Teoria de Redes.
