1. Tipos de cabos e conexões
Postado por Andre on 30 julho, 2008
Hoje em dia estamos rodeados por diversos tipos de conexões, cada uma com seu respectivo tipo
de cabo, e sempre nos deparamos com um que não conehcemos ou que não sabemos o nome, clique
na imagem para se familiarizar com vários deles.
Display Port
DVI

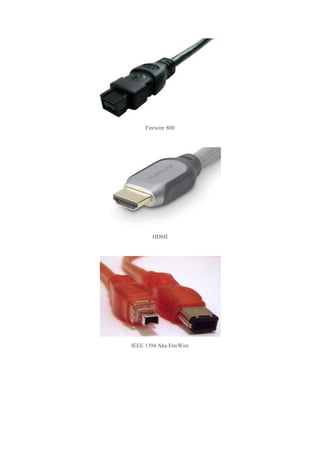

2. Firewire 800
HDMI
IEEE 1394 Aka FireWire

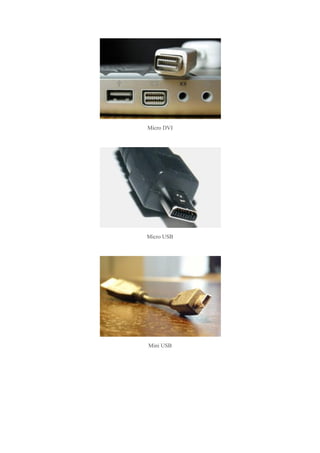

3. Micro DVI
Micro USB
Mini USB

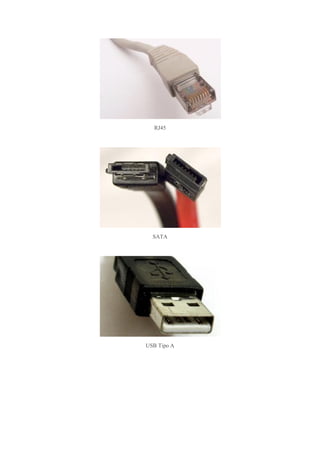

4. RJ45
SATA
USB Tipo A

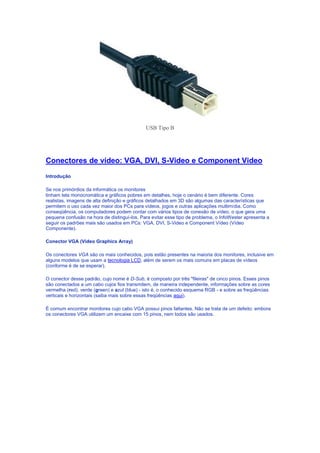

5. USB Tipo B
Conectores de vídeo: VGA, DVI, S-Video e Component Video
Introdução
Se nos primórdios da informática os monitores
tinham tela monocromática e gráficos pobres em detalhes, hoje o cenário é bem diferente. Cores
realistas, imagens de alta definição e gráficos detalhados em 3D são algumas das características que
permitem o uso cada vez maior dos PCs para vídeos, jogos e outras aplicações multimídia. Como
conseqüência, os computadores podem contar com vários tipos de conexão de vídeo, o que gera uma
pequena confusão na hora de distinguí-los. Para evitar esse tipo de problema, o InfoWester apresenta a
seguir os padrões mais são usados em PCs: VGA, DVI, S-Video e Component Vídeo (Vídeo
Componente).
Conector VGA (Video Graphics Array)
Os conectores VGA são os mais conhecidos, pois estão presentes na maioria dos monitores, inclusive em
alguns modelos que usam a tecnologia LCD, além de serem os mais comuns em placas de vídeos
(conforme é de se esperar).
O conector desse padrão, cujo nome é D-Sub, é composto por três "fileiras" de cinco pinos. Esses pinos
são conectados a um cabo cujos fios transmitem, de maneira independente, informações sobre as cores
vermelha (red), verde (green) e azul (blue) - isto é, o conhecido esquema RGB - e sobre as freqüências
verticais e horizontais (saiba mais sobre essas freqüências aqui).
É comum encontrar monitores cujo cabo VGA possui pinos faltantes. Não se trata de um defeito: embora
os conectores VGA utilizem um encaixe com 15 pinos, nem todos são usados.

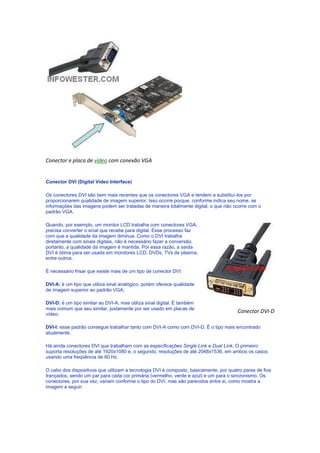

6. Conector e placa de vídeo com conexão VGA
Conector DVI (Digital Video Interface)
Os conectores DVI são bem mais recentes que os conectores VGA e tendem a substituí-los por
proporcionarem qualidade de imagem superior. Isso ocorre porque, conforme indica seu nome, as
informações das imagens podem ser tratadas de maneira totalmente digital, o que não ocorre com o
padrão VGA.
Quando, por exemplo, um monitor LCD trabalha com conectores VGA,
precisa converter o sinal que recebe para digital. Esse processo faz
com que a qualidade da imagem diminua. Como o DVI trabalha
diretamente com sinais digitais, não é necessário fazer a conversão,
portanto, a qualidade da imagem é mantida. Por essa razão, a saída
DVI é ótima para ser usada em monitores LCD, DVDs, TVs de plasma,
entre outros.
É necessário frisar que existe mais de um tipo de conector DVI:
DVI-A: é um tipo que utiliza sinal analógico, porém oferece qualidade
de imagem superior ao padrão VGA;
DVI-D: é um tipo similar ao DVI-A, mas utiliza sinal digital. É também
mais comum que seu similar, justamente por ser usado em placas de
vídeo;
Conector DVI-D
DVI-I: esse padrão consegue trabalhar tanto com DVI-A como com DVI-D. É o tipo mais encontrado
atualmente.
Há ainda conectores DVI que trabalham com as especificações Single Link e Dual Link. O primeiro
suporta resoluções de até 1920x1080 e, o segundo, resoluções de até 2048x1536, em ambos os casos
usando uma freqüência de 60 Hz.
O cabo dos dispositivos que utilizam a tecnologia DVI é composto, basicamente, por quatro pares de fios
trançados, sendo um par para cada cor primária (vermelho, verde e azul) e um para o sincronismo. Os
conectores, por sua vez, variam conforme o tipo do DVI, mas são parecidos entre si, como mostra a
imagem a seguir:

7. Muitas placas de vídeo e monitores já são compatíveis com DVI. A tendência é a de que o padrão VGA
caia, cada vez mais, em desuso. A Apple, por exemplo, já faz questão de aplicar DVI em seus
computadores.
Conector S-Video (Separated Video)
Para entender o S-Video, é melhor compreender,
primeiramente, outro padrão: o Compost Video, mais
conhecido como Vídeo Composto. Esse tipo utiliza
conectores do tipo RCA e é comumente encontrado em
TVs, videocassetes, aparelhos de DVD, filmadoras,
entre outros.
Geralmente, equipamentos com Vídeo Composto fazem
uso de três cabos, sendo dois para áudio (canal
esquerdo e canal direito) e o terceiro para o vídeo,
sendo este o que realmente faz parte do padrão. Esse
cabo é constituído de dois fios, um para a transmissão
da imagem e outro que atua como terra.
Padrão S-Video O S-Video, por sua vez, tem seu cabo formado com três
fios: um transmite imagem em preto e branco; outro
transmite imagens em cores; o terceiro atua como terra.
É essa distinção que faz com que o S-Video receba essa denominação, assim como é essa uma das
características que faz esse padrão ser melhor que o Vídeo Composto.
O conector do padrão S-Video usado atualmente é conhecido como Mini-Din de quatro pinos (é
semelhante ao usado em mouses do tipo PS/2). Também é possível encontrar conexões S-Video de sete
pinos, o que indica que o dispositivo também pode contar com Vídeo Componente (visto adiante).
Muitas placas de vídeo oferecem conexão VGA ou DVI com S-Video. Dependendo do caso, é possível
encontrar os três tipos na mesma placa. Assim, se você quiser assistir na TV um vídeo armazenado em
seu computador, basta usar a conexão S-Video, desde que a televisão seja compatível com esse
conector, é claro.

8. Placa de vídeo com conectores S-Video, DVI e VGA
Component Video (Vídeo Componente)
O padrão Component Video é, na maioria das vezes, usado em computadores para trabalhos
profissionais - por exemplo, para atividades de edição de vídeo. Seu uso mais comum é em aparelhos de
DVD e em televisores de alta definição (HDTV - High-Definition Television), sendo um dos preferidos
para sistemas de home theater. Isso ocorre justamente pelo Vídeo Componente oferecer excelente
qualidade de imagem.
A conexão do Component Video é feita através de um
cabo com três fios, sendo que, geralmente, um é
indicado pela cor verde, outro é indicado pela cor azul e
o terceiro é indicado pela cor vermelha, em um esquema
conhecido como Y-Pb-Pr(ou Y-Cb-Cr). O primeiro (de
cor verde), é responsável pela transmissão do vídeo em
preto e branco, isto é, pela "estrutura" da imagem. Os
demais conectores trabalham com os dados das cores e
com o sincronismo. Component Video
Como dito anteriormente, o padrão S-Video é cada vez
mais comum em placas de vídeo. No entanto, alguns modelos são também compatíveis com Vídeo
Componente. Nestes casos, o encaixe que fica na placa pode ser do tipo que aceita sete pinos (pode
haver mais). Mas, para ter certeza dessa compatibilidade, é necessário consultar o manual do dispositivo.
Para fazer a conexão de um dispositivo ao computador usando o Component Video, é necessário utilizar
um cabo especial (geralmente disponível em lojas especializadas): uma de suas extremidades contém os
conectores Y-Pb-Pr, enquanto a outra possui um encaixe único, que deve ser inserido na placa de vídeo.
Finalizando
Como o PC está se tornando, cada vez mais, um centro de entretenimento, as conexões com sistemas de
áudio e vídeo são, proporcionalmente, mais comuns. Por isso, é conveniente conhecer os conectores
certos para cada dispositivo. Se você pretende comprar um monitor LCD, por exemplo, é recomendável
adquirir um modelo compatível com DVI, já que as placas de vídeo tendem a priorizar cada vez mais essa
tecnologia.
E não pense que pára por aí: um tipo de conexão denominado HDMI (High-Definition Multimedia
Interface) pode substituir vários padrões existentes, entre eles, o DVI. Isso porque seu objetivo é, além de
oferecer melhor qualidade de imagem, diminuir a quantidade de cabos. Para isso, a tecnologia pode
trabalhar com áudio também.

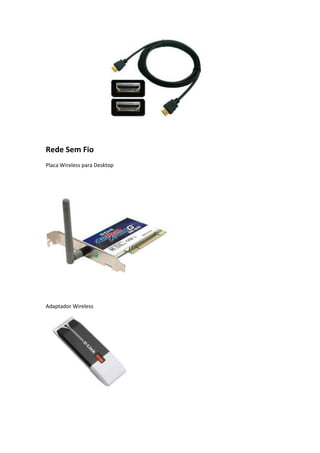

9. Rede Sem Fio
Placa Wireless para Desktop
Adaptador Wireless

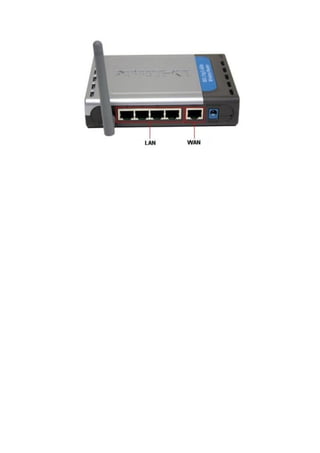

10. Roteador Wireless
Cabos de Áudio e Vídeo
Cabo de fibra Óptica + 2 RCA, dourado, com Cabo de fibra Óptica preto, com
1,5 metro 2 metros
Cabo de fibra Óptica marca Toslink,
com 1,5 metro, cabo
Cabo plug SVHS dourado + plug SVHS
dourado - profissional
Cabo de fibra Óptica com 2 metros Cabo plug SVHS + plug SVHS com:
2 metros dourado
Cabo jack SVHS dourado + plug SVHS
dourado - profissional, com 2 metros R$

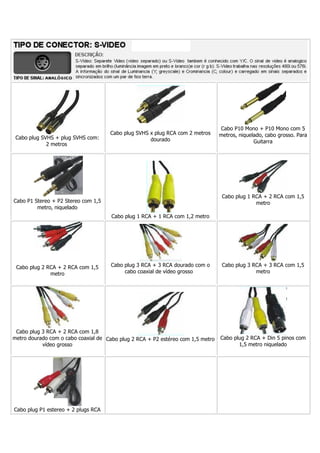

11. Cabo P10 Mono + P10 Mono com 5
Cabo plug SVHS x plug RCA com 2 metros metros, niquelado, cabo grosso. Para
Cabo plug SVHS + plug SVHS com: dourado Guitarra
2 metros
Cabo plug 1 RCA + 2 RCA com 1,5
Cabo P1 Stereo + P2 Stereo com 1,5 metro
metro, niquelado
Cabo plug 1 RCA + 1 RCA com 1,2 metro
Cabo plug 2 RCA + 2 RCA com 1,5 Cabo plug 3 RCA + 3 RCA dourado com o Cabo plug 3 RCA + 3 RCA com 1,5
metro cabo coaxial de vídeo grosso metro
Cabo plug 3 RCA + 2 RCA com 1,8
metro dourado com o cabo coaxial de Cabo plug 2 RCA + P2 estéreo com 1,5 metro Cabo plug 2 RCA + Din 5 pinos com
vídeo grosso 1,5 metro niquelado
Cabo plug P1 estereo + 2 plugs RCA

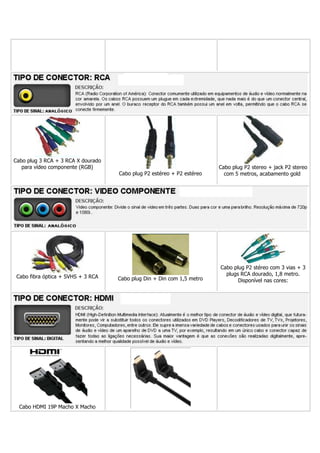

12. Cabo plug 3 RCA + 3 RCA X dourado
para vídeo componente (RGB) Cabo plug P2 stereo + jack P2 stereo
Cabo plug P2 estéreo + P2 estéreo com 5 metros, acabamento gold
Cabo plug P2 stéreo com 3 vias + 3
Cabo fibra óptica + SVHS + 3 RCA plugs RCA dourado, 1,8 metro.
Cabo plug Din + Din com 1,5 metro Disponível nas cores:

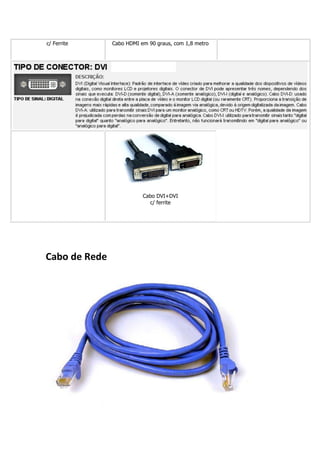

Cabo HDMI 19P Macho X Macho

13. c/ Ferrite Cabo HDMI em 90 graus, com 1,8 metro
Cabo DVI+DVI
c/ ferrite

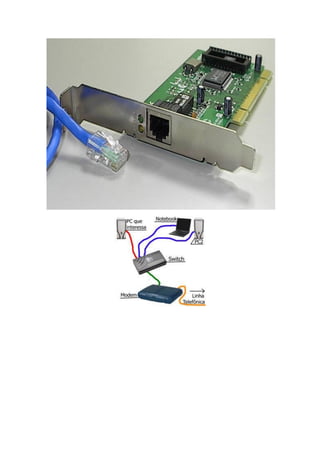

Cabo de Rede
