1. Redes de Computadores
CCNA 3.1 CISCO
Teoria de Redes: Capítulo 05: Cabeando
Redes Locais e WANs

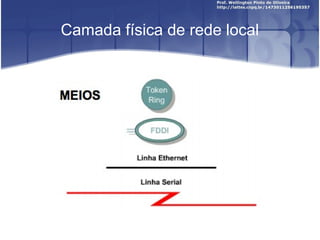

2. Camada física de rede local

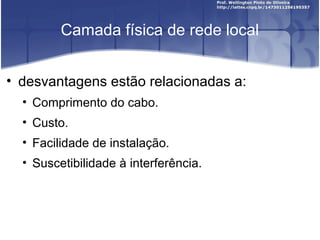

3. Camada física de rede local
• desvantagens estão relacionadas a:
• Comprimento do cabo.
• Custo.
• Facilidade de instalação.
• Suscetibilidade à interferência.

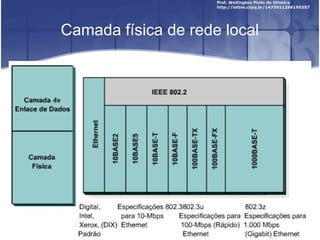

4. Camada física de rede local

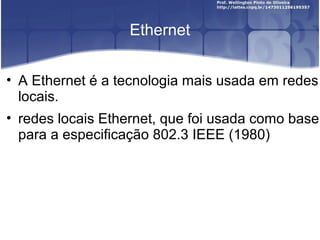

5. Ethernet
• A Ethernet é a tecnologia mais usada em redes
locais.
• redes locais Ethernet, que foi usada como base
para a especificação 802.3 IEEE (1980)

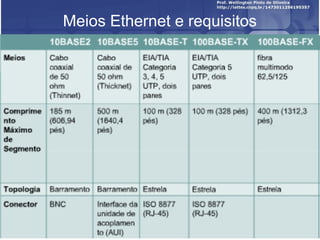

6. Meios Ethernet e requisitos

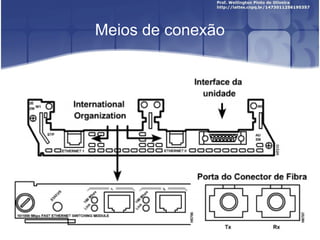

7. Meios de conexão

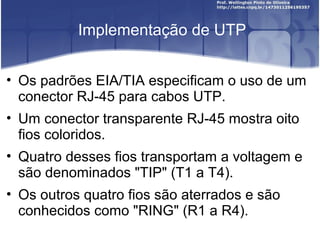

8. Implementação de UTP
• Os padrões EIA/TIA especificam o uso de um
conector RJ-45 para cabos UTP.
• Um conector transparente RJ-45 mostra oito
fios coloridos.
• Quatro desses fios transportam a voltagem e
são denominados "TIP" (T1 a T4).
• Os outros quatro fios são aterrados e são
conhecidos como "RING" (R1 a R4).

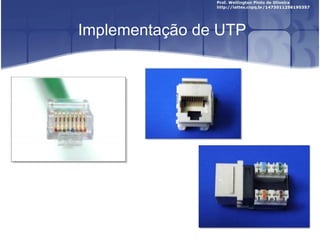

9. Implementação de UTP

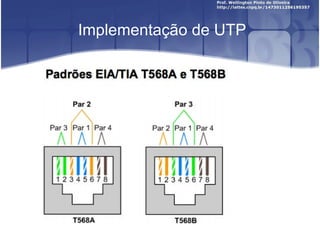

10. Implementação de UTP

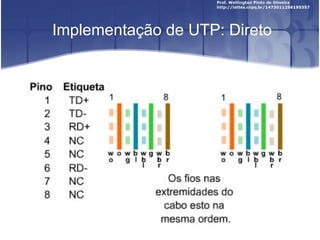

11. Implementação de UTP: Direto

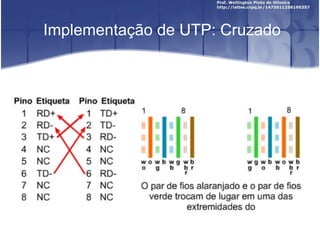

12. Implementação de UTP: Cruzado

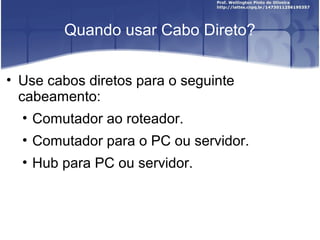

13. Quando usar Cabo Direto?
• Use cabos diretos para o seguinte
cabeamento:
• Comutador ao roteador.
• Comutador para o PC ou servidor.
• Hub para PC ou servidor.

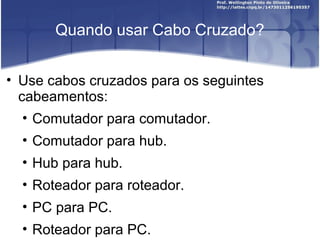

14. Quando usar Cabo Cruzado?
• Use cabos cruzados para os seguintes
cabeamentos:
• Comutador para comutador.
• Comutador para hub.
• Hub para hub.
• Roteador para roteador.
• PC para PC.
• Roteador para PC.

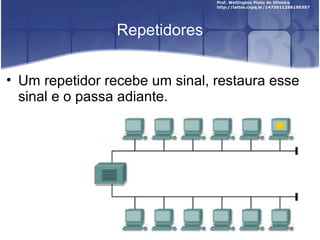

15. Repetidores
• Um repetidor recebe um sinal, restaura esse
sinal e o passa adiante.

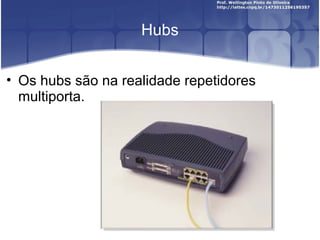

16. Hubs
• Os hubs são na realidade repetidores
multiporta.

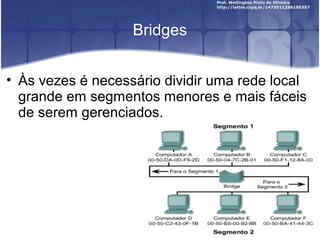

17. Bridges
• Às vezes é necessário dividir uma rede local
grande em segmentos menores e mais fáceis
de serem gerenciados.

18. Processo Decisão Bridge
• Este processo de decisão ocorre da seguinte
maneira:
• Se o dispositivo de destino estiver no mesmo
segmento que o quadro, a bridge impede que o
quadro siga para outros segmentos;
• Se o dispositivo de destino estiver em um
segmento diferente, a bridge encaminhará o quadro
ao segmento apropriado.

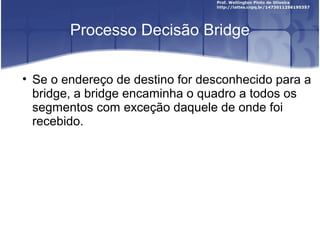

19. Processo Decisão Bridge
• Se o endereço de destino for desconhecido para a
bridge, a bridge encaminha o quadro a todos os
segmentos com exceção daquele de onde foi
recebido.

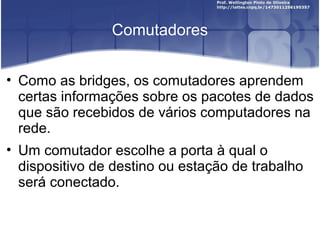

20. Comutadores
• Como as bridges, os comutadores aprendem
certas informações sobre os pacotes de dados
que são recebidos de vários computadores na
rede.
• Um comutador escolhe a porta à qual o
dispositivo de destino ou estação de trabalho
será conectado.

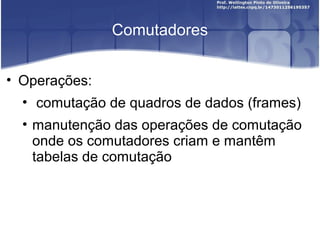

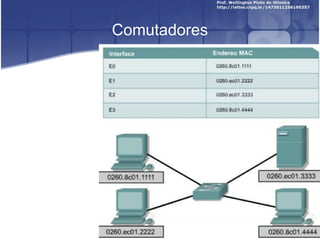

21. Comutadores

22. Comutadores
• Operações:
• comutação de quadros de dados (frames)
• manutenção das operações de comutação
onde os comutadores criam e mantêm
tabelas de comutação

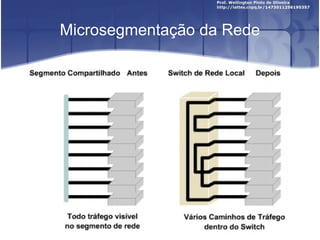

23. Microsegmentação da Rede

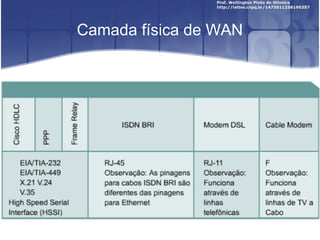

24. Camada física de WAN

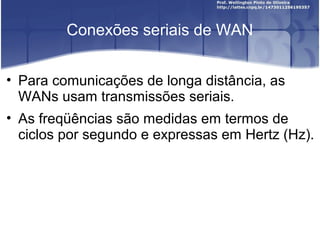

25. Conexões seriais de WAN
• Para comunicações de longa distância, as
WANs usam transmissões seriais.
• As freqüências são medidas em termos de
ciclos por segundo e expressas em Hertz (Hz).

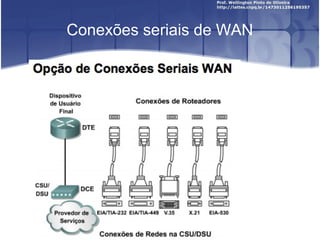

26. Conexões seriais de WAN

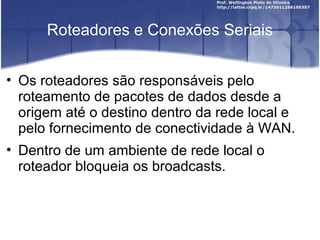

27. Roteadores e Conexões Seriais
• Os roteadores são responsáveis pelo
roteamento de pacotes de dados desde a
origem até o destino dentro da rede local e
pelo fornecimento de conectividade à WAN.
• Dentro de um ambiente de rede local o
roteador bloqueia os broadcasts.

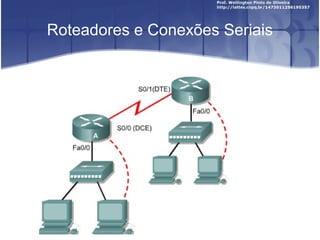

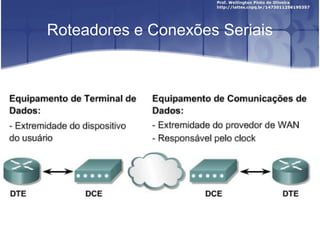

28. Roteadores e Conexões Seriais

29. Roteadores e Conexões Seriais

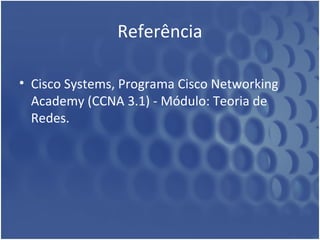

30. Referência
• Cisco Systems, Programa Cisco Networking
Academy (CCNA 3.1) - Módulo: Teoria de
Redes.
