1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
1.2 Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitetura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?
R: Os equipamentos passivos são:Cabos, fichas, tomadas de rede, transceivers, repetidor.
Cabos: Existem dois tipos de cabos, os cabos eléctricos nos quais consistem os cabos de par
entrançado e coaxiais e o outro grupo é os cabos ópticos no qual faz parte a fibra óptica.
Tomadas de rede:É o local onde se colocam os cabos de rede.
Transceivers:Convertem os impulsos de luz em impulsos eléctricos.
Repetidor:É um equipamento de interligação que permite aumentar a extensão da rede.
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
R: Os dois grandes grupos são os cabos de fibra óptica e os cabos eléctricos.
3. Preenche os espaços:
Um cabo de par entrançado insere-se no grupo de cabos _____eléctricos________
enquanto que uma fibra multimodo no grupo dos cabos __fibra óptica_____ . Para além das
fibras multimodo existem as fibras _____Monomodo______ . Nos cabos de pares

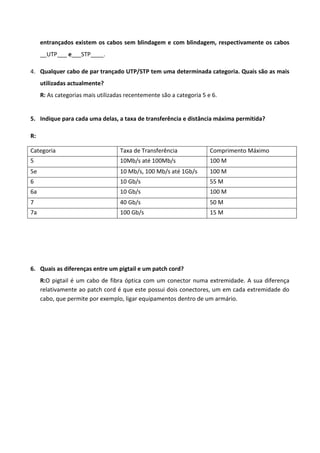

2. entrançados existem os cabos sem blindagem e com blindagem, respectivamente os cabos
__UTP___ e___STP____.
4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?
R: As categorias mais utilizadas recentemente são a categoria 5 e 6.
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
R:
Categoria Taxa de Transferência Comprimento Máximo
5 10Mb/s até 100Mb/s 100 M
5e 10 Mb/s, 100 Mb/s até 1Gb/s 100 M
6 10 Gb/s 55 M
6a 10 Gb/s 100 M
7 40 Gb/s 50 M
7a 100 Gb/s 15 M
6. Quais as diferenças entre um pigtail e um patch cord?
R:O pigtail é um cabo de fibra óptica com um conector numa extremidade. A sua diferença
relativamente ao patch cord é que este possui dois conectores, um em cada extremidade do
cabo, que permite por exemplo, ligar equipamentos dentro de um armário.
