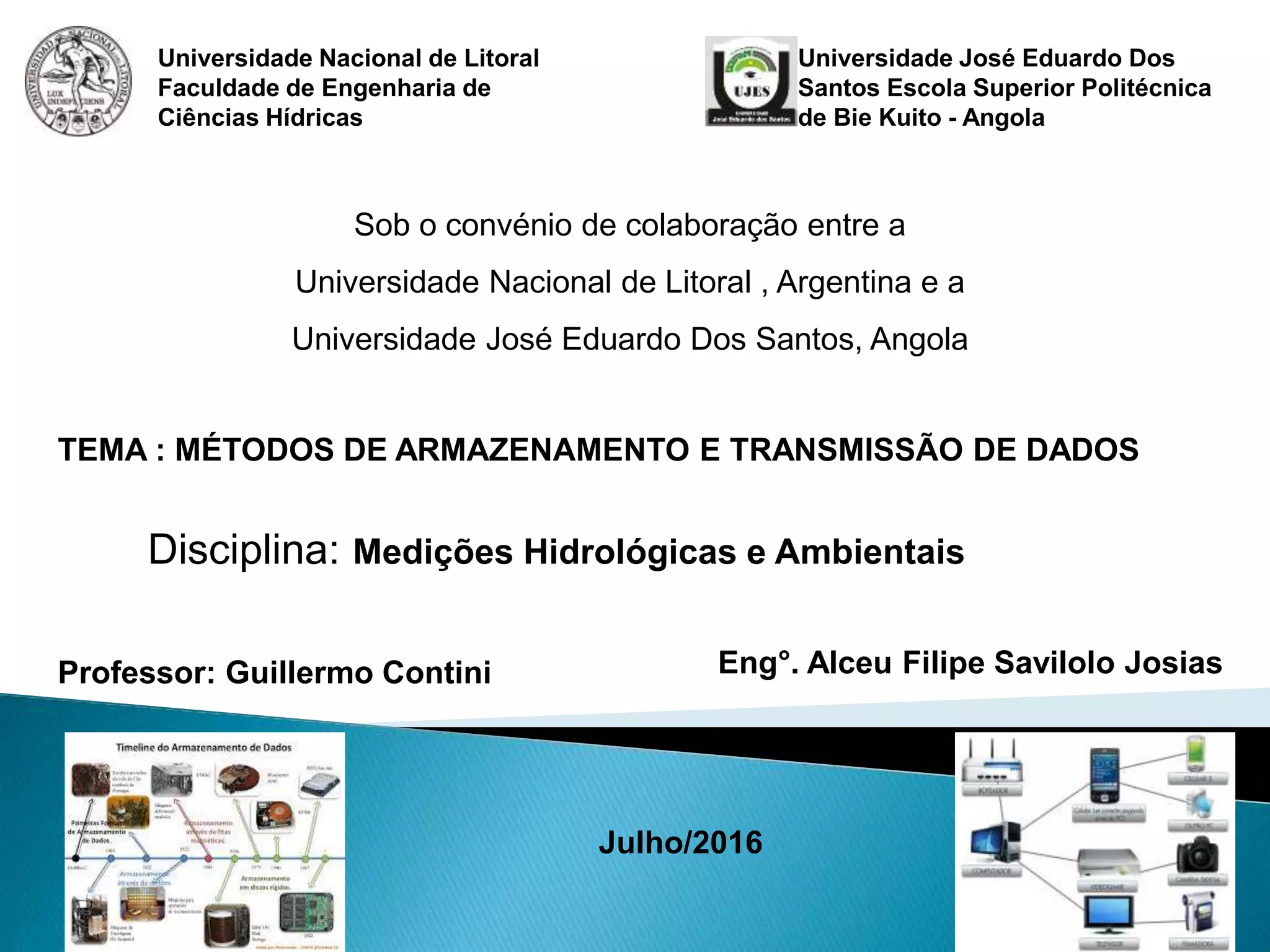

1. TEMA : MÉTODOS DE ARMAZENAMENTO E TRANSMISSÃO DE DADOS
Universidade José Eduardo Dos
Santos Escola Superior Politécnica
de Bie Kuito - Angola
Sob o convénio de colaboração entre a
Universidade Nacional de Litoral , Argentina e a
Universidade José Eduardo Dos Santos, Angola
Disciplina: Medições Hidrológicas e Ambientais
Universidade Nacional de Litoral
Faculdade de Engenharia de
Ciências Hídricas
Eng°. Alceu Filipe Savilolo Josias
Julho/2016
Professor: Guillermo Contini

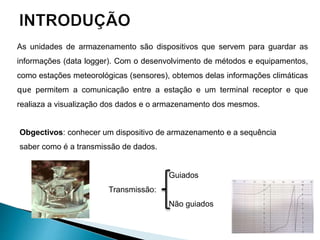

2. As unidades de armazenamento são dispositivos que servem para guardar as
informações (data logger). Com o desenvolvimento de métodos e equipamentos,
como estações meteorológicas (sensores), obtemos delas informações climáticas
que permitem a comunicação entre a estação e um terminal receptor e que
realiaza a visualização dos dados e o armazenamento dos mesmos.
Guiados
Transmissão:
Não guiados
Obgectivos: conhecer um dispositivo de armazenamento e a sequência
saber como é a transmissão de dados.

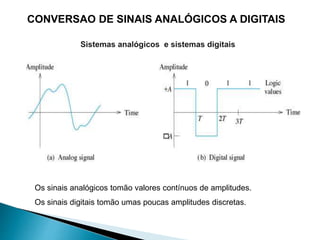

3. Os sinais analógicos tomão valores contínuos de amplitudes.
Os sinais digitais tomão umas poucas amplitudes discretas.
CONVERSAO DE SINAIS ANALÓGICOS A DIGITAIS

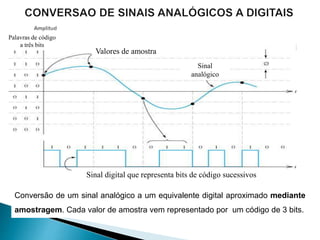

4. Conversão de um sinal analógico a um equivalente digital aproximado mediante
amostragem. Cada valor de amostra vem representado por um código de 3 bits.
Δ
Palavras de código
a três bits
Sinal digital que representa bits de código sucessivos
Valores de amostra
Sinal
analógico

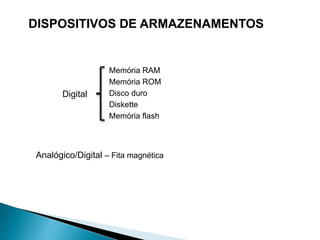

5. Memória RAM
Memória ROM
Disco duro
Diskette
Memória flash
DISPOSITIVOS DE ARMAZENAMENTOS
Digital
Analógico/Digital – Fita magnética

6. Qual é um dispositivo de armazenamento?
A memória RAM
É a memória de acesso aleatório
(em inglés: random-access memory
cujo acrónimo é RAM) é a memória
desde a qual o processador recebe as
instruções e guarda os resultados.

7. A memória ROM
A memoria ROM, (read-only memory)
ou memória de somente leitura, é a
memória que se utiliza para
armazenar os programas que põe em
marcha o computador e realizam os
diagnósticos.

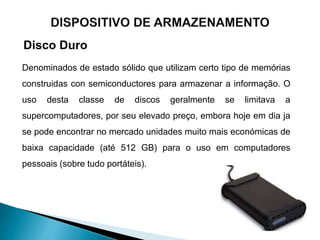

8. Disco Duro
Denominados de estado sólido que utilizam certo tipo de memórias
construidas con semiconductores para armazenar a informação. O
uso desta classe de discos geralmente se limitava a
supercomputadores, por seu elevado preço, embora hoje em dia ja
se pode encontrar no mercado unidades muito mais económicas de
baixa capacidade (até 512 GB) para o uso em computadores
pessoais (sobre tudo portáteis).

9. Disquete
Suporte de armazenamento de dados
formado por uma peça circular de
material magnético fino e flexivel.

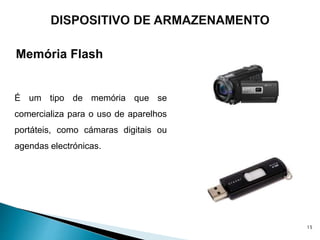

10. Memória Flash
É um tipo de memória que se
comercializa para o uso de aparelhos
portáteis, como cámaras digitais ou
agendas electrónicas.
15

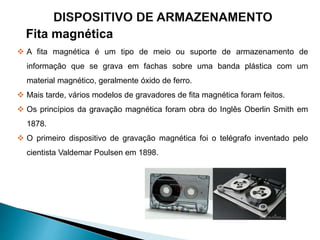

11. Fita magnética
 A fita magnética é um tipo de meio ou suporte de armazenamento de
informação que se grava em fachas sobre uma banda plástica com um
material magnético, geralmente óxido de ferro.
 Mais tarde, vários modelos de gravadores de fita magnética foram feitos.
 Os princípios da gravação magnética foram obra do Inglês Oberlin Smith em
1878.
 O primeiro dispositivo de gravação magnética foi o telégrafo inventado pelo
cientista Valdemar Poulsen em 1898.

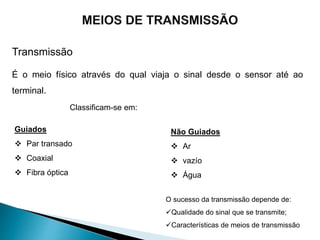

12. Transmissão
É o meio físico através do qual viaja o sinal desde o sensor até ao
terminal.
Classificam-se em:
Guiados
 Par transado
 Coaxial
 Fibra óptica
Não Guiados
 Ar
 vazío
 Água
O sucesso da transmissão depende de:
Qualidade do sinal que se transmite;
Características de meios de transmissão

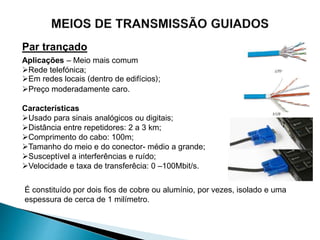

13. Par trançado
Aplicações – Meio mais comum
Rede telefónica;
Em redes locais (dentro de edifícios);
Preço moderadamente caro.
Características
Usado para sinais analógicos ou digitais;
Distância entre repetidores: 2 a 3 km;
Comprimento do cabo: 100m;
Tamanho do meio e do conector- médio a grande;
Susceptível a interferências e ruído;
Velocidade e taxa de transferêcia: 0 –100Mbit/s.
É constituído por dois fios de cobre ou alumínio, por vezes, isolado e uma
espessura de cerca de 1 milímetro.

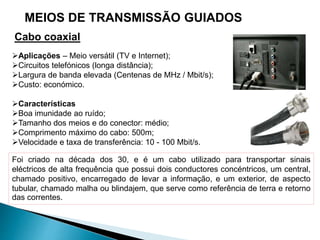

14. Aplicações – Meio versátil (TV e Internet);
Circuitos telefónicos (longa distância);
Largura de banda elevada (Centenas de MHz / Mbit/s);
Custo: económico.
Características
Boa imunidade ao ruído;
Tamanho dos meios e do conector: médio;
Comprimento máximo do cabo: 500m;
Velocidade e taxa de transferência: 10 - 100 Mbit/s.
Foi criado na década dos 30, e é um cabo utilizado para transportar sinais
eléctricos de alta frequência que possui dois conductores concéntricos, um central,
chamado positivo, encarregado de levar a informação, e um exterior, de aspecto
tubular, chamado malha ou blindajem, que serve como referência de terra e retorno
das correntes.
Cabo coaxial
MEIOS DE TRANSMISSÃO GUIADOS

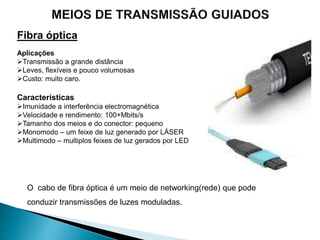

15. Fibra óptica
Aplicações
Transmissão a grande distância
Leves, flexíveis e pouco volumosas
Custo: muito caro.
Características
Imunidade a interferência electromagnética
Velocidade e rendimento: 100+Mbits/s
Tamanho dos meios e do conector: pequeno
Monomodo – um feixe de luz generado por LÁSER
Multimodo – multiplos feixes de luz gerados por LED
O cabo de fibra óptica é um meio de networking(rede) que pode
conduzir transmissões de luzes moduladas.

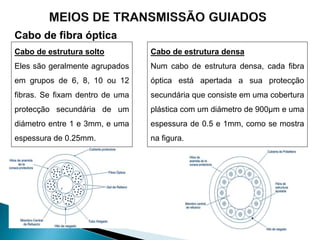

16. Cabo de estrutura solto
Eles são geralmente agrupados
em grupos de 6, 8, 10 ou 12
fibras. Se fixam dentro de uma
protecção secundária de um
diámetro entre 1 e 3mm, e uma
espessura de 0.25mm.
Cabo de fibra óptica
Cabo de estrutura densa
Num cabo de estrutura densa, cada fibra
óptica está apertada a sua protecção
secundária que consiste em uma cobertura
plástica com um diámetro de 900μm e uma
espessura de 0.5 e 1mm, como se mostra
na figura.

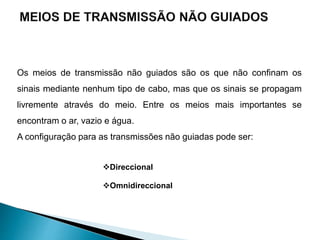

17. Os meios de transmissão não guiados são os que não confinam os
sinais mediante nenhum tipo de cabo, mas que os sinais se propagam
livremente através do meio. Entre os meios mais importantes se
encontram o ar, vazio e água.
A configuração para as transmissões não guiadas pode ser:
Direccional
Omnidireccional

18. Espectro electromagnético

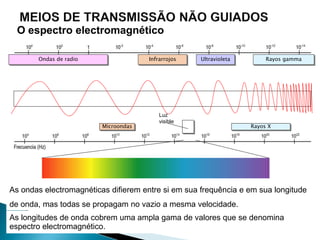

19. O espectro electromagnético
Microondas Rayos X
Luz
visible
As ondas electromagnéticas difierem entre si em sua frequência e em sua longitude
de onda, mas todas se propagam no vazio a mesma velocidade.
As longitudes de onda cobrem uma ampla gama de valores que se denomina
espectro electromagnético.
Ondas de radio Infrarrojos Ultravioleta Rayos gamma

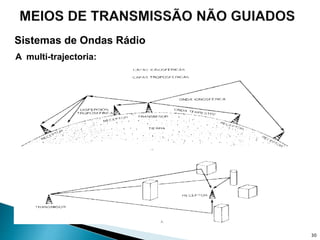

20. Sistemas de Ondas Rádio
A multi-trajectoria:
30

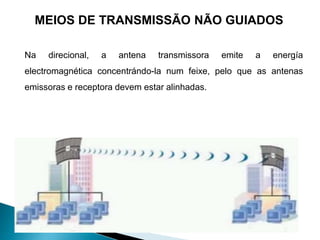

21. Na direcional, a antena transmissora emite a energía
electromagnética concentrándo-la num feixe, pelo que as antenas
emissoras e receptora devem estar alinhadas.
MEIOS DE TRANSMISSÃO NÃO GUIADOS

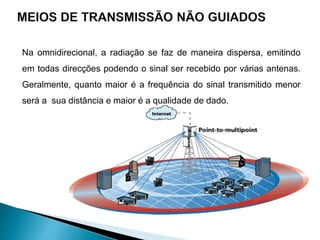

22. Na omnidirecional, a radiação se faz de maneira dispersa, emitindo
em todas direcções podendo o sinal ser recebido por várias antenas.
Geralmente, quanto maior é a frequência do sinal transmitido menor
será a sua distância e maior é a qualidade de dado.

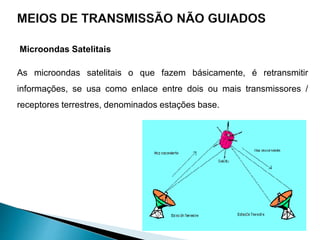

23. Microondas Satelitais
As microondas satelitais o que fazem básicamente, é retransmitir
informações, se usa como enlace entre dois ou mais transmissores /
receptores terrestres, denominados estações base.

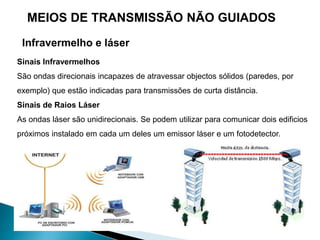

24. MEIOS DE TRANSMISSÃO NÃO GUIADOS
Infravermelho e láser
Sinais Infravermelhos
São ondas direcionais incapazes de atravessar objectos sólidos (paredes, por
exemplo) que estão indicadas para transmissões de curta distância.
Sinais de Raios Láser
As ondas láser são unidirecionais. Se podem utilizar para comunicar dois edificios
próximos instalado em cada um deles um emissor láser e um fotodetector.

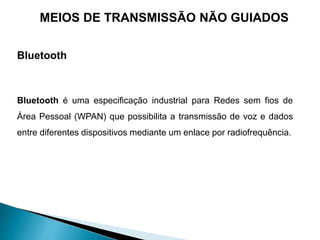

25. Bluetooth
Bluetooth é uma especificação industrial para Redes sem fios de
Área Pessoal (WPAN) que possibilita a transmissão de voz e dados
entre diferentes dispositivos mediante um enlace por radiofrequência.
MEIOS DE TRANSMISSÃO NÃO GUIADOS

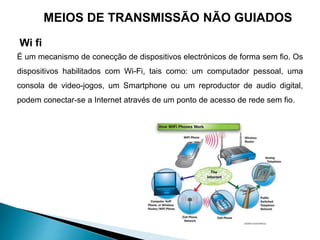

26. É um mecanismo de conecção de dispositivos electrónicos de forma sem fio. Os
dispositivos habilitados com Wi-Fi, tais como: um computador pessoal, uma
consola de video-jogos, um Smartphone ou um reproductor de audio digital,
podem conectar-se a Internet através de um ponto de acesso de rede sem fio.
MEIOS DE TRANSMISSÃO NÃO GUIADOS
Wi fi

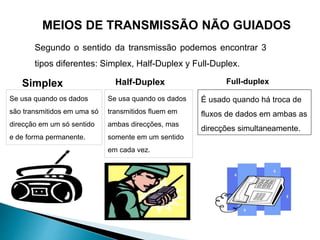

27. Segundo o sentido da transmissão podemos encontrar 3
tipos diferentes: Simplex, Half-Duplex y Full-Duplex.
MEIOS DE TRANSMISSÃO NÃO GUIADOS
Simplex
Se usa quando os dados
são transmitidos em uma só
direcção em um só sentido
e de forma permanente.
Half-Duplex
Se usa quando os dados
transmitidos fluem em
ambas direcções, mas
somente em um sentido
em cada vez.
É usado quando há troca de
fluxos de dados em ambas as
direcções simultaneamente.
Full-duplex

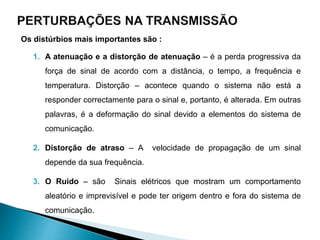

28. Os distúrbios mais importantes são :
1. A atenuação e a distorção de atenuação – é a perda progressiva da
força de sinal de acordo com a distância, o tempo, a frequência e
temperatura. Distorção – acontece quando o sistema não está a
responder correctamente para o sinal e, portanto, é alterada. Em outras
palavras, é a deformação do sinal devido a elementos do sistema de
comunicação.
2. Distorção de atraso – A velocidade de propagação de um sinal
depende da sua frequência.
3. O Ruido – são Sinais elétricos que mostram um comportamento
aleatório e imprevisível e pode ter origem dentro e fora do sistema de
comunicação.
