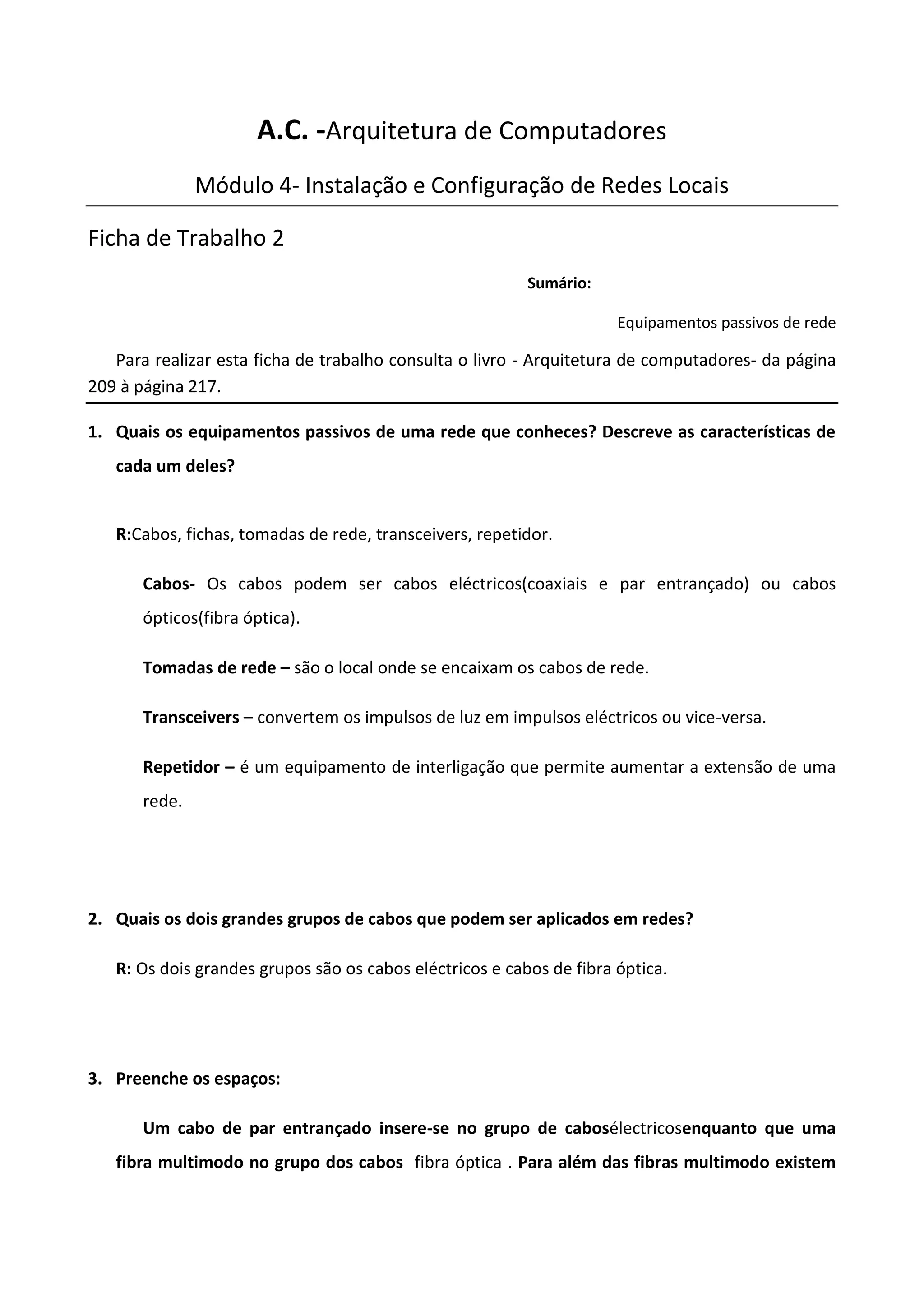

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitetura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?
R:Cabos, fichas, tomadas de rede, transceivers, repetidor.
Cabos- Os cabos podem ser cabos eléctricos(coaxiais e par entrançado) ou cabos
ópticos(fibra óptica).
Tomadas de rede – são o local onde se encaixam os cabos de rede.
Transceivers – convertem os impulsos de luz em impulsos eléctricos ou vice-versa.
Repetidor – é um equipamento de interligação que permite aumentar a extensão de uma
rede.
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
R: Os dois grandes grupos são os cabos eléctricos e cabos de fibra óptica.
3. Preenche os espaços:
Um cabo de par entrançado insere-se no grupo de cabosélectricosenquanto que uma
fibra multimodo no grupo dos cabos fibra óptica . Para além das fibras multimodo existem

2. as fibras monomodo .Nos cabos de pares entrançados existem os cabos sem blindagem e
com blindagem, respectivamente os cabosUTPeSTP .
4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?
R: As categorias mais utilizadas actualmente são as cat 5 e 6.
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
R: Cat1: Não utilizada em redes.
Cat2: Não utilizada em redes.
Cat3: velocidades até 10Mb/s.
Cat4: velocidades até 16Mb/s.
Cat5: velocidades de 10 e 100Mb/s limite de 100m.
Cat6: velocidades até 10Gb/s limite de 100m.
6. Quais as diferenças entre um pigtail e um patchcord?
R: O pigtail é um cabo de fibra óptica com uma ficha numa extremidade e noutra a fibra
encontra-se livre para uma fusão, a sua diferença relativamente ao patchcord é que este
possui duas ficas, uma em cada extremidade do cabo, que permite por exemplo, interligar
equipamentos dentro de um armário.
