1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 4
Sumário:
Ferramentas e acessórios de rede
Vídeo 1: Cravar fichas RJ45
http://www.youtube.com/watch?v=iuCrqhytHco
Vídeo 2: Montar tomada de rede RJ 45
http://www.youtube.com/watch?v=qADvndAA9eA&feature=related
Grupo I
1. Depois de visualizar o vídeo 1 e com a ajuda do manual (pág. 221 e 222), descreve os
passos necessários para cravar uma ficha RJ 45 para um cabo directo.
R. Os passos necessários são:
1. Inserir a protecção na ficha
2. Com um alicate próprio, desencarnar os fios e retirar 1,5 cm da bainha exterior do
cabo
3. Após retirar a bainha exterior desentrançar os condutores e ordena-los lado a lado, do
tipo
a. 1 – Branco /Laranja
b. Laranja
c. Branco / Verde
d. Azul
e. Branco / Azul
f. Verde
g. Branco / Castanho
h. Castanho
4. Com a ajuda do dedo indicador e do polegar apertar os condutores para não mudarem
a posição e inseri-los por essa ordem na guilhotina do alicate para que após o corte
todas as pontas fiquem com o mesmo comprimento
5. Inserir os fios, mantendo a ordem, numa ficha RJ45 com os pinos virados para si
6. Inserir a ficha RJ45 no alicate e apertar com força as vezes que forem necessárias para
que a ficha fique devidamente cravada.

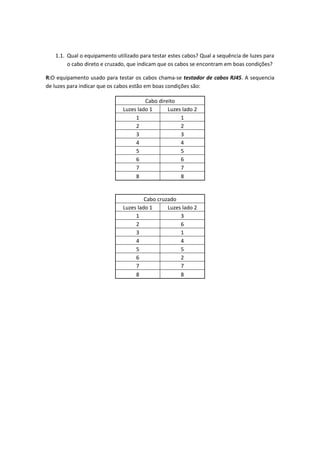

2. 1.1. Qual o equipamento utilizado para testar estes cabos? Qual a sequência de luzes para
o cabo direto e cruzado, que indicam que os cabos se encontram em boas condições?
R:O equipamento usado para testar os cabos chama-se testador de cabos RJ45. A sequencia
de luzes para indicar que os cabos estão em boas condições são:
Cabo direito
Luzes lado 1 Luzes lado 2
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
Cabo cruzado
Luzes lado 1 Luzes lado 2
1 3
2 6
3 1
4 4
5 5
6 2
7 7
8 8

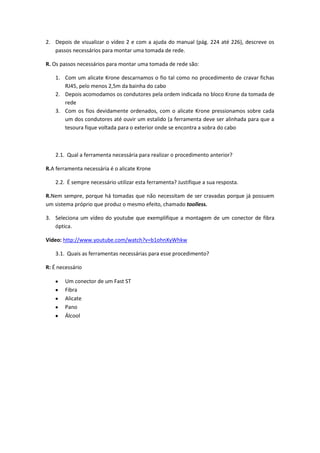

3. 2. Depois de visualizar o vídeo 2 e com a ajuda do manual (pág. 224 até 226), descreve os
passos necessários para montar uma tomada de rede.
R. Os passos necessários para montar uma tomada de rede são:
1. Com um alicate Krone descarnamos o fio tal como no procedimento de cravar fichas
RJ45, pelo menos 2,5m da bainha do cabo
2. Depois acomodamos os condutores pela ordem indicada no bloco Krone da tomada de
rede
3. Com os fios devidamente ordenados, com o alicate Krone pressionamos sobre cada
um dos condutores até ouvir um estalido (a ferramenta deve ser alinhada para que a
tesoura fique voltada para o exterior onde se encontra a sobra do cabo
2.1. Qual a ferramenta necessária para realizar o procedimento anterior?
R.A ferramenta necessária é o alicate Krone
2.2. É sempre necessário utilizar esta ferramenta? Justifique a sua resposta.
R.Nem sempre, porque há tomadas que não necessitam de ser cravadas porque já possuem
um sistema próprio que produz o mesmo efeito, chamado toolless.
3. Seleciona um vídeo do youtube que exemplifique a montagem de um conector de fibra
óptica.
Vídeo: http://www.youtube.com/watch?v=b1ohnXyWhkw
3.1. Quais as ferramentas necessárias para esse procedimento?
R: É necessário
Um conector de um Fast ST
Fibra
Alicate
Pano
Álcool

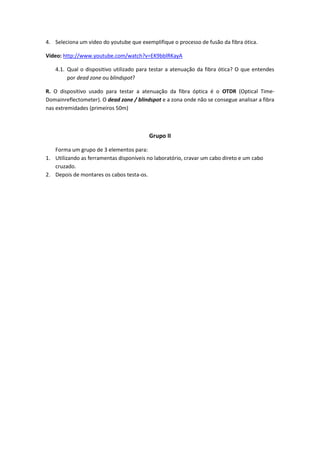

4. 4. Seleciona um vídeo do youtube que exemplifique o processo de fusão da fibra ótica.
Vídeo: http://www.youtube.com/watch?v=EK9bblRKayA
4.1. Qual o dispositivo utilizado para testar a atenuação da fibra ótica? O que entendes
por dead zone ou blindspot?
R. O dispositivo usado para testar a atenuação da fibra óptica é o OTDR (Optical Time-
Domainreflectometer). O dead zone / blindspot e a zona onde não se consegue analisar a fibra
nas extremidades (primeiros 50m)
Grupo II
Forma um grupo de 3 elementos para:
1. Utilizando as ferramentas disponíveis no laboratório, cravar um cabo direto e um cabo
cruzado.
2. Depois de montares os cabos testa-os.
