O documento propõe um modelo básico de armário para armazenar laptops do projeto UCA, com prateleiras para os laptops e espaço para cabos e filtros de energia. O modelo pode ser modificado de acordo com as necessidades de cada escola, com o objetivo de definir soluções específicas para cada realidade.

1. Proposta de armário para
armazenamento de laptops UCA
Instituto UFC Virtual, 2010

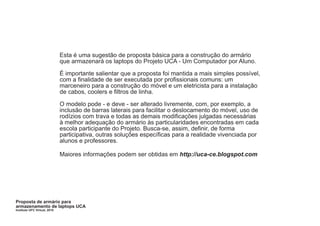

2. Esta é uma sugestão de proposta básica para a construção do armário
que armazenará os laptops do Projeto UCA - Um Computador por Aluno.
É importante salientar que a proposta foi mantida a mais simples possível,
com a finalidade de ser executada por profissionais comuns: um
marceneiro para a construção do móvel e um eletricista para a instalação
de cabos, coolers e filtros de linha.
O modelo pode - e deve - ser alterado livremente, com, por exemplo, a
inclusão de barras laterais para facilitar o deslocamento do móvel, uso de
rodízios com trava e todas as demais modificações julgadas necessárias
à melhor adequação do armário às particularidades encontradas em cada
escola participante do Projeto. Busca-se, assim, definir, de forma
participativa, outras soluções específicas para a realidade vivenciada por
alunos e professores.
Maiores informações podem ser obtidas em http://uca-ce.blogspot.com
Proposta de armário para
armazenamento de laptops UCA
Instituto UFC Virtual, 2010

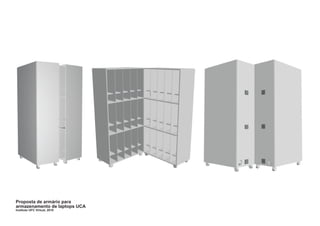

3. Proposta de armário para
armazenamento de laptops UCA
Instituto UFC Virtual, 2010

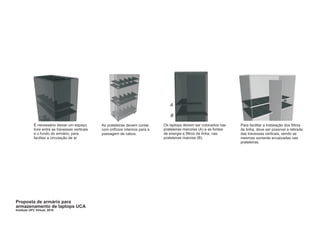

4. A
B
É necessário deixar um espaço As prateleiras devem contar Os laptops devem ser colocados nas Para facilitar a instalação dos filtros
livre entre as travessas verticais com orifícios internos para a prateleiras menores (A) e as fontes de linha, deve ser possível a retirada
e o fundo do armário, para passagem de cabos. de energia e filtros de linha, nas das travessas verticais, sendo as
facilitar a circulação de ar. prateleiras maiores (B). mesmas somente encaixadas nas
prateleiras.
Proposta de armário para
armazenamento de laptops UCA
Instituto UFC Virtual, 2010

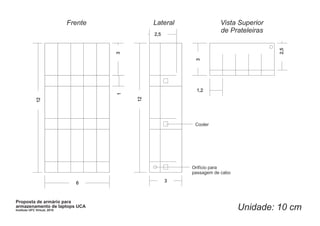

5. Frente Lateral Vista Superior
2,5
de Prateleiras
2,5
3
3
1,2
1
12
12
Cooler
Orifício para
passagem de cabo
6 3
Proposta de armário para
armazenamento de laptops UCA
Instituto UFC Virtual, 2010 Unidade: 10 cm
