Este documento apresenta os detalhes de projeto para sanitários de funcionários, incluindo planta baixa, especificações técnicas, mobiliário e equipamentos necessários. É definido que os sanitários masculino e feminino terão as mesmas instalações e componentes.

1. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Conjunto Sanitário Funcionários
Página
1/3 26AServiços
Ciclo I - Ciclo II - Ciclo II + EM - EM
M1 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
Layout
12,96 m²Área
1 : 75Escala
Sanitário
Masculino
Sanitário
Feminino
3,60m
1,80m 1,80m
AR-05 AR-05

2. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Conjunto Sanitário Funcionários
Página
2/326A Serviços
Ciclo I - Ciclo II - Ciclo II + EM - EM
M1 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

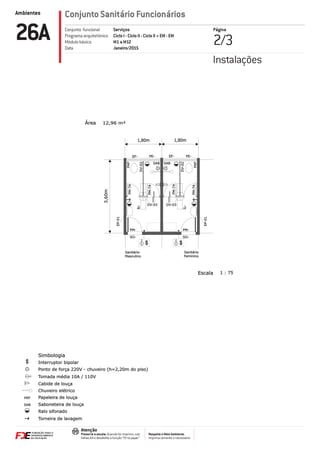

Instalações
IL-
IL-
PM-74
PM-74
EP-01
PM-
SO-
12,96 m²Área
1 : 75Escala
Sanitário
Masculino
Sanitário
Feminino
3,60m
1,80m 1,80m
EF- EF-PE-
PM-74
PM-74
EP-01
DV-02
SAB SAB
PAP
PAP
DV-02
DV-03
PE-
PM-
SO-
DV-03
SAB
PAP
Torneira de lavagem
Cabide de louça
Chuveiro elétrico
Papeleira de louça
Saboneteira de louça
Simbologia
Interruptor bipolar
Ralo sifonado
Ponto de força 220V - chuveiro (h=2,20m do piso)
Tomada 110Vmédia 10A /

3. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Conjunto Sanitário Funcionários
Página
3/3 26AServiços
Ciclo I - Ciclo II - Ciclo II + EM - EM
M1 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

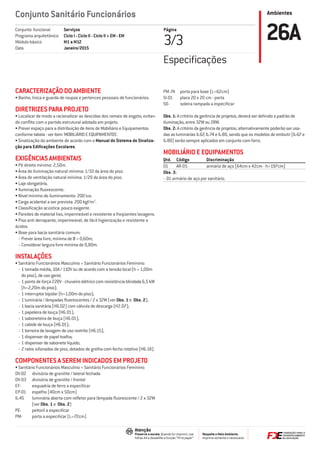

CARACTERIZAÇÃO DO AMBIENTE
• Banho, troca e guarda de roupas e pertences pessoais de funcionários.
DIRETRIZES PARA PROJETO
• Localizar de modo a racionalizar as descidas dos ramais de esgoto, evitan-
do conflito com o partido estrutural adotado em projeto.
• Prever espaço para a distribuição de itens de Mobiliário e Equipamentos
conforme tabela - ver item 'MOBILIÁRIO E EQUIPAMENTOS'.
• Sinalização do ambiente de acordo com o Manual do Sistema de Sinaliza-
ção para Edificações Escolares.
EXIGÊNCIAS AMBIENTAIS
• Pé direito mínimo: 2,50m.
• Área de iluminação natural mínima: 1/10 da área do piso.
• Área de ventilação natural mínima: 1/20 da área do piso.
• Laje obrigatória.
• Iluminação fluorescente.
• Nível mínimo de iluminamento: 200 lux.
• Carga acidental a ser prevista: 200 kgf/m2
.
• Classificação acústica: pouco exigente.
• Paredes de material liso, impermeável e resistente a freqüentes lavagens.
• Piso anti derrapante, impermeável, de fácil higienização e resistente a
ácidos.
• Boxe para bacia sanitária comum:
- Prever área livre, mínima de Ø = 0,60m;
- Considerar largura livre mínima de 0,80m.
INSTALAÇÕES
• Sanitário Funcionários Masculino = Sanitário Funcionários Feminino:
- 1 tomada média, 10A / 110V ou de acordo com a tensão local (h = 1,00m
do piso), de uso geral;
- 1 ponto de força 220V - chuveiro elétrico com resistência blindada 6,5 kW
(h=2,20m do piso);
- 1 interruptor bipolar (h=1,00m do piso);
- 1 luminária / lâmpadas fluorescentes / 2 x 32W (ver Obs. 1 e Obs. 2);
- 1 bacia sanitária (H6.02) com válvula de descarga (H2.07);
- 1 papeleira de louça (H6.01);
- 1 saboneteira de louça (H6.01);
- 1 cabide de louça (H6.01);
- 1 torneira de lavagem de uso restrito (H6.15);
- 1 dispenser de papel toalha;
- 1 dispenser de sabonete líquido;
- 2 ralos sifonados de piso, dotados de grelha com fecho rotativo (H6.18).
COMPONENTES A SEREM INDICADOS EM PROJETO
• Sanitário Funcionários Masculino = Sanitário Funcionários Feminino:
DV-02 divisória de granilite / lateral fechada
DV-03 divisória de granilite / frontal
EF- esquadria de ferro a especificar
EP-01 espelho (40cm x 50cm)
IL-45 luminária aberta com refletor para lâmpada fluorescente / 2 x 32W
(ver Obs. 1 e Obs. 2)
PE- peitoril a especificar
PM- porta a especificar (L=72cm)
PM-74 porta para boxe (L=62cm)
SI-01 placa 20 x 20 cm - porta
SO- soleira rampada a especificar
Obs. 1: A critério da gerência de projetos, deverá ser definido o padrão de
iluminação, entre 32W ou 28W.
Obs. 2: A critério da gerência de projetos, alternativamente poderão ser usa-
das as luminárias IL-67, IL-74 e IL-80, sendo que os modelos de embutir (IL-67 e
IL-80) serão sempre aplicados em conjunto com forro.
MOBILIÁRIO E EQUIPAMENTOS
Qtd. Código Discriminação
01 AR-05 armário de aço (64cm x 42cm - h=197cm)
Obs. 3:
- 01 armário de aço por sanitário.
Especificações
