O documento apresenta as diretrizes e especificações para projetar um depósito de materiais de educação física, incluindo informações sobre localização, segurança, exigências ambientais, instalações necessárias e lista de mobiliário e equipamentos.

1. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Depósito Mat. Educação Física
Página
1/3 21BVivência
Ciclo I - Ciclo II - Ciclo II + EM - EM
M3 - M6 - M9 - M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

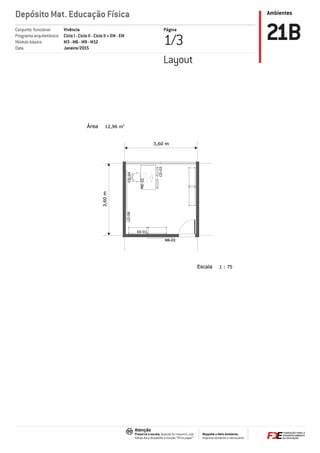

Layout
Área 12,96 m
2
1 : 75Escala
3,60 m
3,60m
ES-01
CD-03
MR-03
CD-04
ME-22
LG-08

2. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Depósito Mat. Educação Física
Página
2/321B Vivência
Ciclo I - Ciclo II - Ciclo II + EM - EM
M3 - M6 - M9 - M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

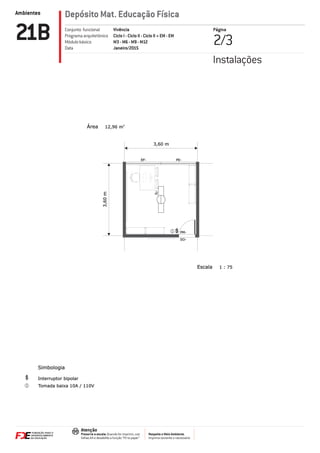

Instalações
Área 12,96 m
2
1 : 75Escala
3,60 m
3,60m
EF- PE-
PM-
SO-
IL-
Simbologia
Interruptor bipolar
Tomada baixa 10A / 110V

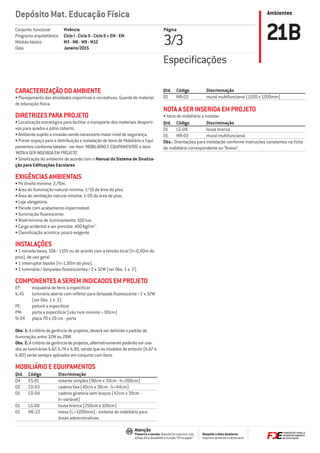

3. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Depósito Mat. Educação Física
Página
3/3 21BVivência
Ciclo I - Ciclo II - Ciclo II + EM - EM
M3 - M6 - M9 - M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
CARACTERIZAÇÃO DO AMBIENTE
• Planejamento das atividades esportivas e recreativas. Guarda de material
de educação física.
DIRETRIZES PARA PROJETO
• Localização estratégica para facilitar o transporte dos materiais desporti-
vos para quadra e pátio coberto.
• Ambiente sujeito a invasão sendo necessário maior nível de segurança.
• Prever espaço para a distribuição e instalação de itens de Mobiliário e Equi-
pamentos conforme tabelas - ver item 'MOBILIÁRIO E EQUIPAMENTOS' e item
'NOTA A SER INSERIDA EM PROJETO'.
• Sinalização do ambiente de acordo com o Manual do Sistema de Sinaliza-
ção para Edificações Escolares.
EXIGÊNCIAS AMBIENTAIS
• Pé direito mínimo: 2,70m.
• Área de iluminação natural mínima: 1/10 da área do piso.
• Área de ventilação natural mínima: 1/20 da área de piso.
• Laje obrigatória.
• Parede com acabamento impermeável.
• Iluminação fluorescente.
• Nível mínimo de iluminamento: 100 lux.
• Carga acidental a ser prevista: 400 kgf/m2
.
• Classificação acústica: pouco exigente.
INSTALAÇÕES
• 1 tomada baixa, 10A / 110V ou de acordo com a tensão local (h=0,40m do
piso), de uso geral.
• 1 interruptor bipolar (h=1,00m do piso).
• 1 luminária / lâmpadas fluorescentes / 2 x 32W (ver Obs. 1 e 2).
COMPONENTES A SEREM INDICADOS EM PROJETO
EF- esquadria de ferro a especificar
IL-45 luminária aberta com refletor para lâmpada fluorescente / 2 x 32W
(ver Obs. 1 e 2)
PE- peitoril a especificar
PM- porta a especificar (vão livre mínimo = 80cm)
SI-04 placa 70 x 20 cm - porta
Obs. 1: A critério da gerência de projetos, deverá ser definido o padrão de
iluminação, entre 32W ou 28W.
Obs. 2: A critério da gerência de projetos, alternativamente poderão ser usa-
das as luminárias IL-67, IL-74 e IL-80, sendo que os modelos de embutir (IL-67 e
IL-80) serão sempre aplicados em conjunto com forro.
MOBILIÁRIO E EQUIPAMENTOS
Qtd. Código Discriminação
04 ES-01 estante simples (90cm x 30cm - h=200cm)
02 CD-03 cadeira fixa (40cm x 38cm - h=44cm)
01 CD-04 cadeira giratória sem braços (42cm x 39cm -
h=variável)
01 LG-08 lousa branca (250cm x 120cm)
01 ME-22 mesa (L=1200mm) - sistema de mobiliário para
áreas administrativas
Qtd. Código Discriminação
01 MR-03 mural multifuncional (1200 x 1200mm)
NOTA A SER INSERIDA EM PROJETO
• Itens de mobiliário a instalar:
Qtd. Código Discriminação
01 LG-08 lousa branca
01 MR-03 mural multifuncional
Obs.: Orientações para instalação conforme instruções constantes na ficha
de mobiliário correspondente ou “Anexo”.
