Este documento fornece diretrizes e especificações para projetar a direção de uma escola, incluindo mobiliário, equipamentos, instalações elétricas e requisitos ambientais como iluminação natural, ventilação e acústica.

1. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Diretor
Página
1/3 01ADireção/Administração
Ciclo I - Ciclo II - Ciclo II + EM - EM
M1 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

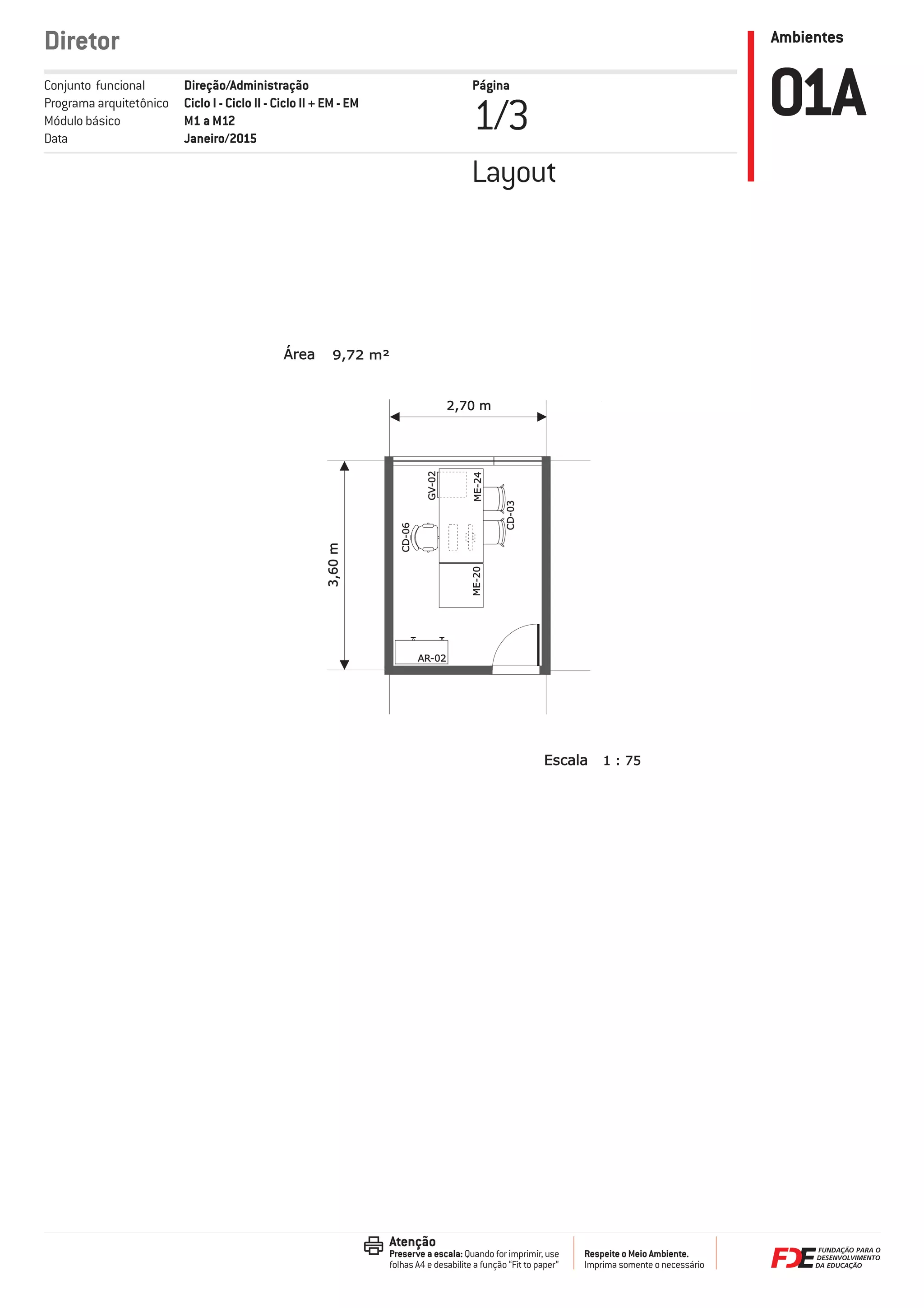

Layout
1 : 75
9,72 m²
Escala
Área
2,70 m
3,60m
AR-02
GV-02
CD-03
CD-06
ME-24ME-20

2. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Diretor
Página
2/301A Direção/Administração
Ciclo I - Ciclo II - Ciclo II + EM - EM
M1 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
Instalações
1 : 75
9,72 m²
Escala
Área
2,70 m
3,60m
EF- PE-
PM-
SO-
IL-
Simbologia
Interruptor bipolar
Ponto de telefone externo
Tomada baixa lógica
Tomada baixa 10A / 110V
Tomada baixa 10A / 110V para TI (Tecnologia da Informação)
IL-
IL-

3. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Diretor
Página
3/3 01ADireção/Administração
Ciclo I - Ciclo II - Ciclo II + EM - EM
M1 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

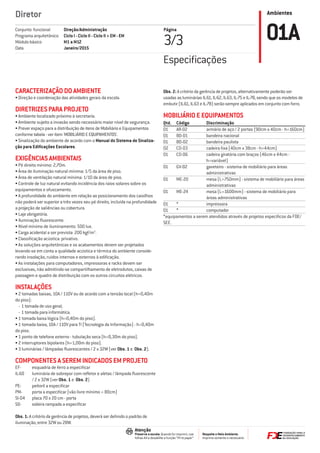

Especificações
CARACTERIZAÇÃO DO AMBIENTE
• Direção e coordenação das atividades gerais da escola.
DIRETRIZES PARA PROJETO
• Ambiente localizado próximo à secretaria.
• Ambiente sujeito a invasão sendo necessário maior nível de segurança.
• Prever espaço para a distribuição de itens de Mobiliário e Equipamentos
conforme tabela - ver item 'MOBILIÁRIO E EQUIPAMENTOS'.
• Sinalização do ambiente de acordo com o Manual do Sistema de Sinaliza-
ção para Edificações Escolares.
EXIGÊNCIAS AMBIENTAIS
• Pé direito mínimo: 2,70m.
• Área de iluminação natural mínima: 1/5 da área de piso.
• Área de ventilação natural mínima: 1/10 da área de piso.
• Controle de luz natural evitando incidência dos raios solares sobre os
equipamentos e ofuscamento.
• A profundidade do ambiente em relação ao posicionamento dos caixilhos
não poderá ser superior a três vezes seu pé direito, incluída na profundidade
a projeção de saliências ou cobertura.
• Laje obrigatória.
• Iluminação fluorescente.
• Nível mínimo de iluminamento: 500 lux.
• Carga acidental a ser prevista: 200 kgf/m2
.
• Classificação acústica: privativo.
• As soluções arquitetônicas e os acabamentos devem ser projetados
levando-se em conta a qualidade acústica e térmica do ambiente conside-
rando insolação, ruídos internos e externos à edificação.
• As instalações para computadores, impressoras e racks devem ser
exclusivas, não admitindo-se compartilhamento de eletrodutos, caixas de
passagem e quadro de distribuição com os outros circuitos elétricos.
INSTALAÇÕES
• 2 tomadas baixas, 10A / 110V ou de acordo com a tensão local (h=0,40m
do piso):
- 1 tomada de uso geral;
- 1 tomada para informática.
• 1 tomada baixa lógica (h=0,40m do piso).
• 1 tomada baixa, 10A / 110V para TI (Tecnologia da Informação) - h=0,40m
do piso.
• 1 ponto de telefone externo - tubulação seca (h=0,30m do piso).
• 2 interruptores bipolares (h=1,00m do piso).
• 3 luminárias / lâmpadas fluorescentes / 2 x 32W (ver Obs. 1 e Obs. 2).
COMPONENTES A SEREM INDICADOS EM PROJETO
EF- esquadria de ferro a especificar
IL-60 luminária de sobrepor com refletor e aletas / lâmpada fluorescente
/ 2 x 32W (ver Obs. 1 e Obs. 2)
PE- peitoril a especificar
PM- porta a especificar (vão livre mínimo = 80cm)
SI-04 placa 70 x 20 cm - porta
SO- soleira rampada a especificar
Obs. 1: A critério da gerência de projetos, deverá ser definido o padrão de
iluminação, entre 32W ou 28W.
Obs. 2: A critério da gerência de projetos, alternativamente poderão ser
usadas as luminárias IL-61, IL-62, IL-63, IL-75 e IL-78, sendo que os modelos de
embutir (IL-61, IL-63 e IL-78) serão sempre aplicados em conjunto com forro.
MOBILIÁRIO E EQUIPAMENTOS
Qtd. Código Discriminação
01 AR-02 armário de aço / 2 portas (90cm x 40cm - h=160cm)
01 BD-01 bandeira nacional
01 BD-02 bandeira paulista
02 CD-03 cadeira fixa (40cm x 38cm - h=44cm)
01 CD-06 cadeira giratória com braços (46cm x 44cm -
h=variável)
01 GV-02 gaveteiro - sistema de mobiliário para áreas
administrativas
01 ME-20 mesa (L=750mm) - sistema de mobiliário para áreas
administrativas
01 ME-24 mesa (L=1600mm) - sistema de mobiliário para
áreas administrativas
01 * impressora
01 * computador
*equipamentos a serem atendidos através de projetos específicos da FDE/
SEE.
