O documento fornece diretrizes e especificações para projetar uma sala de leitura pedagógica, incluindo requisitos de área, iluminação, ventilação, instalações elétricas e mobiliário necessário como mesas, cadeiras, estantes e equipamentos.

1. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Sala de Leitura
Página
1/4 13APedagógico
Ciclo II - Ciclo II + EM - EM
M4 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

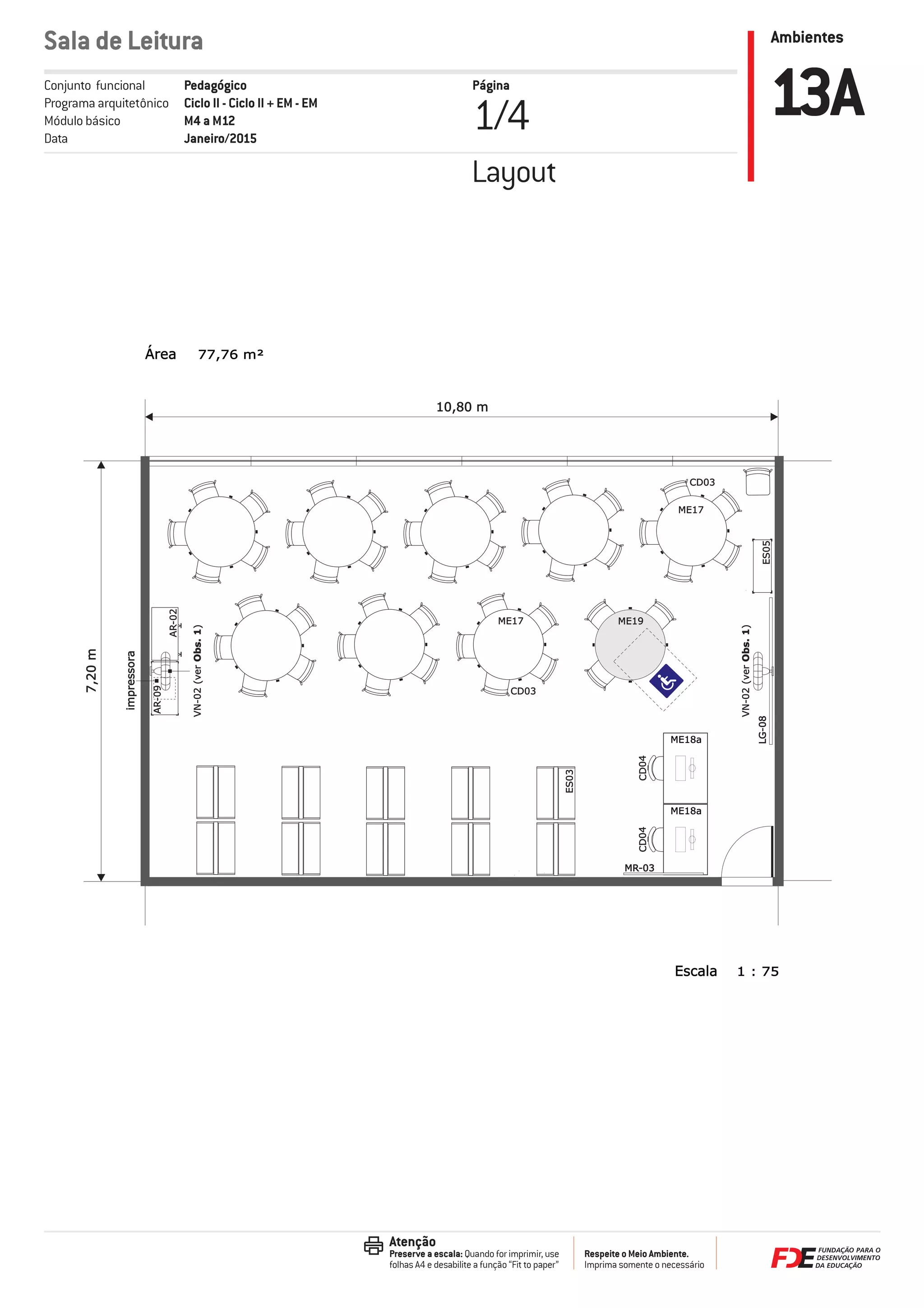

Layout
77,76 m²Área
Escala 1 : 75
10,80 m
7,20m
LG-08
ME17
CD03
ME19
CD04
ME18a
ES03
CD04
ME18a
ES05
ME17
CD03
MR-03
AR-09
AR-02
VN-02(ver)Obs.1
VN-02(ver)Obs.1
impressora

2. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Sala de Leitura
Página
2/413A Pedagógico
Ciclo II - Ciclo II + EM - EM
M4 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

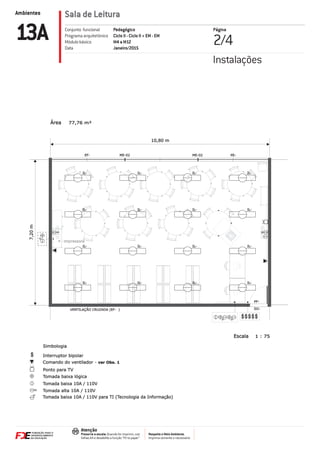

Instalações
10,80 m
7,20m
PF-
SO-VENTILAÇÃO CRUZADA (EF- )
EF- ME-02 ME-02 PE-
IL-
Simbologia
Tomada baixa lógica
Interruptor bipolar
Tomada baixa 10A / 110V
Ponto para TV
Tomada alta 10A / 110V
Tomada baixa 10A / 110V para TI (Tecnologia da Informação)
Comando do ventilador ver Obs. 1-
77,76 m²Área
Escala 1 : 75
IL- IL- IL-
IL- IL- IL- IL-
IL- IL- IL- IL-
IL- IL- IL- IL-
impressora

3. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Sala de Leitura
Página
3/4 13APedagógico
Ciclo II - Ciclo II + EM - EM
M4 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
CARACTERIZAÇÃO DO AMBIENTE
• Atendimento às atividades curriculares como consulta e empréstimo de
livros, leitura, pesquisa e trabalhos em grupo. Acervo de livros, revistas,
jornais e outros meios de informação e comunicação, tais como jogos,
mapas etc.
DIRETRIZES PARA PROJETO
• Não posicionar o ambiente em fachadas de alta insolação ou prever ante-
paros de proteção.
• Concentrar horizontal e/ou verticalmente os ambientes administrativos,
uso múltiplo, sala de leitura, sala de informática e laboratórios de forma a
racionalizar a rede de distribuição lógica.
• Localização estratégica minimizando a distância entre a central de distri-
buição lógica (rack de informática).
• Ambiente sujeito a invasão sendo necessário maior nível de segurança.
• Prever comando distinto para iluminação setorizada do ambiente, visando
melhor aproveitamento da iluminação natural.
• Prever espaço para a distribuição e instalação de itens de Mobiliário e Equi-
pamentos conforme tabelas - ver item 'MOBILIÁRIO E EQUIPAMENTOS' e item
'NOTA A SER INSERIDA EM PROJETO'.
• Sinalização do ambiente de acordo com o Manual do Sistema de Sinaliza-
ção para Edificações Escolares.
Obs. 1: Fica dispensada a instalação de ventiladores em novas obras que
sejam objeto de processos de certificação ambiental, considerando a compro-
vação da eficiência da ventilação natural neste ambiente.
EXIGÊNCIAS AMBIENTAIS
• Pé direito mínimo: 3,00m.
• Área de iluminação natural mínima: 1/5 da área de piso.
• Área de ventilação natural mínima: 1/10 da área de piso.
• Ventilação cruzada obrigatória.
• Controle de luz natural evitando incidência dos raios solares sobre os
equipamentos e ofuscamento.
• A profundidade do ambiente em relação ao posicionamento dos caixilhos
não poderá ser superior a três vezes seu pé direito, incluída na profundidade
a projeção de saliências ou cobertura.
• Laje obrigatória.
• Parede com acabamento impermeável.
• Piso impermeável, de fácil higienização e resistente a tráfego intenso.
• Iluminação fluorescente.
• Nível mínimo de iluminamento: 500 lux.
• Prever circuitos alternados para iluminação do ambiente.
• Carga acidental a ser prevista: 500 kgf/m2
.
• Classificação acústica: silencioso.
• As soluções arquitetônicas e os acabamentos devem ser projetados
levando-se em conta a qualidade acústica e térmica do ambiente conside-
rando insolação; ruídos internos e externos à edificação.
• As instalações para computadores, impressoras e racks devem ser
exclusivas, não admitindo-se compartilhamento de eletrodutos, caixas de
passagem e quadro de distribuição com outros circuitos.
INSTALAÇÕES
• 2 tomadas baixas, 10A / 110V ou de acordo com a tensão local (h=0,40m
do piso):
- 1 tomada de uso geral;
- 1 tomada para informática.
• 2 tomadas altas, 10A / 110V ou de acordo com a tensão local (h=2,20m do
piso), para os ventildores.
• 3 tomadas baixas lógica (h=0,40m do piso).
• 3 tomadas baixas, 10A /110V para TI (Tecnologia da Informação) -
h=0,40m do piso:
- 1 tomada para a impressora;
- 2 tomadas para informática.
• 1 ponto para TV - tubulação seca (h=0,30m do piso).
• 2 caixas 4”x2” embutidas na parede para controle do ventilador (h=1,00m
do piso) - ver Obs. 1
• 5 interruptores bipolares (h=1,00m do piso).
• 16 luminárias / lâmpadas fluorescentes / 2 x 32W (ver Obs. 2 e Obs. 3).
COMPONENTES A SEREM INDICADOS EM PROJETO
EF- esquadria de ferro / ventilação cruzada - a especificar
EF- esquadria de ferro a especificar
IL-60 luminária de sobrepor com refletor e aletas / lâmpada fluorescente
/ 2 x 32W (ver Obs. 2 e Obs. 3)
ME-02 montante estrutural para esquadrias
PE- peitoril a especificar
PF- porta de ferro a especificar (L = 92cm)
SI-04 placa 70 x 20 cm - porta
SO- soleira a especificar
Obs. 2: A critério da gerência de projetos, deverá ser definido o padrão de
iluminação, entre 32W ou 28W.
Obs. 3: A critério da gerência de projetos, alternativamente poderão ser usa-
das as luminárias IL-61, IL-75 e IL-78, sendo que os modelos de embutir (IL-61 e
IL-78) serão sempre aplicados em conjunto com forro.
MOBILIÁRIO E EQUIPAMENTOS
Qtd. Código Discriminação
01 AR-02 armário de aço (90cm x 40cm - h=160cm)
01 AR-09 armário baixo (90cm x 45cm - h=78cm)
200 BL-01 bibliocanto
44 CD-03 cadeira fixa (40cm x 38cm - h=44cm)
02 CD-04 cadeira giratória sem braços (42cm x 39cm -
h=variável)
10 ES-03 estante dupla para biblioteca (90cm x 65cm -
h=200cm)
01 ES-05 estante para exposição (90cm x 30cm - h=200cm)
01 LG-08 lousa branca (250cm x 120cm)
08 ME-17 mesa de uso múltiplo (Ø=120cm - h=72cm)
02 ME-18a mesa de informática (120cm x 75cm - h=75,6cm)
01 ME-19 mesa de uso múltiplo acessível (Ø=120cm -
h=80cm)
01 MR-03 mural multifuncional (1200 x 1200mm)
* equipamentos a serem atendidos através de projetos específicos da FDE/
SEE.
Especificações

4. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Sala de Leitura
Página
4/413A Pedagógico
Ciclo II - Ciclo II + EM - EM
M4 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

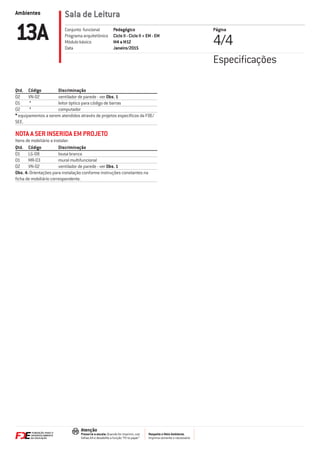

Qtd. Código Discriminação
02 VN-02 ventilador de parede - ver Obs. 1
01 * leitor óptico para código de barras
02 * computador
* equipamentos a serem atendidos através de projetos específicos da FDE/
SEE.
NOTA A SER INSERIDA EM PROJETO
Itens de mobiliário a instalar:
Qtd. Código Discriminação
01 LG-08 lousa branca
01 MR-03 mural multifuncional
02 VN-02 ventilador de parede - ver Obs. 1
Obs. 4: Orientações para instalação conforme instruções constantes na
ficha de mobiliário correspondente.
Especificações
