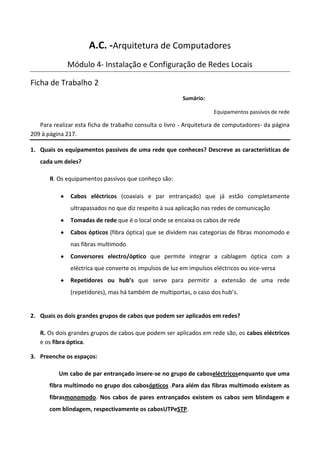

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitetura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?
R. Os equipamentos passivos que conheço são:
Cabos eléctricos (coaxiais e par entrançado) que já estão completamente
ultrapassados no que diz respeito à sua aplicação nas redes de comunicação
Tomadas de rede que é o local onde se encaixa os cabos de rede
Cabos ópticos (fibra óptica) que se dividem nas categorias de fibras monomodo e
nas fibras multimodo
Conversores electro/óptico que permite integrar a cablagem óptica com a
eléctrica que converte os impulsos de luz em impulsos eléctricos ou vice-versa
Repetidores ou hub’s que serve para permitir a extensão de uma rede
(repetidores), mas há também de multiportas, o caso dos hub’s.
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
R. Os dois grandes grupos de cabos que podem ser aplicados em rede são, os cabos eléctricos
e os fibra óptica.
3. Preenche os espaços:
Um cabo de par entrançado insere-se no grupo de caboseléctricosenquanto que uma
fibra multimodo no grupo dos cabosópticos .Para além das fibras multimodo existem as
fibrasmonomodo. Nos cabos de pares entrançados existem os cabos sem blindagem e
com blindagem, respectivamente os cabosUTPeSTP.

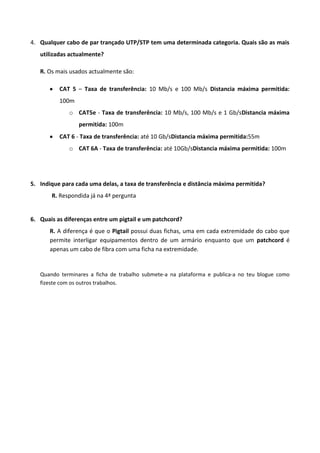

2. 4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?
R. Os mais usados actualmente são:
CAT 5 – Taxa de transferência: 10 Mb/s e 100 Mb/s Distancia máxima permitida:
100m
o CAT5e - Taxa de transferência: 10 Mb/s, 100 Mb/s e 1 Gb/sDistancia máxima
permitida: 100m
CAT 6 - Taxa de transferência: até 10 Gb/sDistancia máxima permitida:55m
o CAT 6A - Taxa de transferência: até 10Gb/sDistancia máxima permitida: 100m
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
R. Respondida já na 4ª pergunta
6. Quais as diferenças entre um pigtail e um patchcord?
R. A diferença é que o Pigtail possui duas fichas, uma em cada extremidade do cabo que
permite interligar equipamentos dentro de um armário enquanto que um patchcord é
apenas um cabo de fibra com uma ficha na extremidade.
Quando terminares a ficha de trabalho submete-a na plataforma e publica-a no teu blogue como
fizeste com os outros trabalhos.
