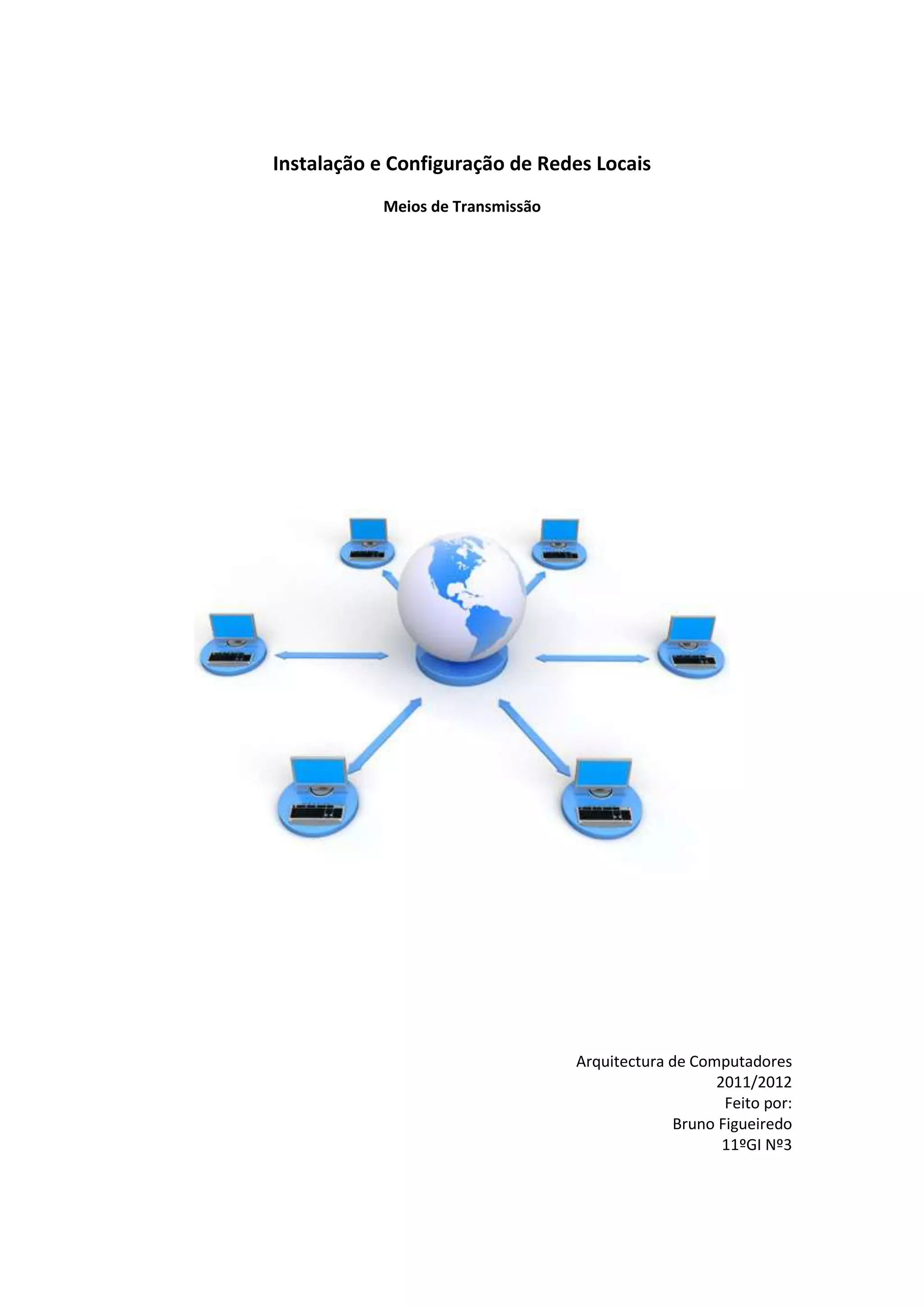

Instalação e Configuração de Redes Locais
Meios de Transmissão

Arquitectura de Computadores
2011/2012
Feito por:
Bruno Figueiredo
11ºGI Nº3

Escola Secundária de Gil Vicente

Conteúdo
Cabos eléctricos: ........................................................................................................................... 3
Cabos de pares trançados ..................................................................................................... 3
Cabos coaxiais ....................................................................................................................... 5
Cabos de fibra óptica..................................................................................................................... 7
Wireless ......................................................................................................................................... 9
 Ondas de rádio .............................................................................................................. 9
Fontes .......................................................................................................................................... 10

2


Cabos eléctricos:
Cabos de pares trançados
Descrição e características

Este tipo de cabos é constituído por um ou mais pares fios de cobres, os dois fios de cada par
são entrançados com o objectivo de criar a volta um campo electromagnético para reduzir a
interferência de sinais externos. Este tipo de cabos são muito simples e tem um baixo custo
tendo associado a boa qualidade de transmissão. São muito usados em telecomunicações.

O defeito destes cabos é que se tiverem muito distantes, pode ocorrer perda de energia que
tem como consequência as interferências e o ruído numa comunicação. Isto pode ser
atenuado com uma blindagem adequada. Nos sistemas de baixa frequência a imunidade a
ruídos é boa, mas é nos de maior frequência que mostra-se bem superior

Categorias

Existem 5 categorias diferentes, mas devido a primeira e a segunda categoria não serem
adequados a redes LAN são apenas caracterizadas as categorias 3,4 e 5 na tabela abaixo.

Categoria Velocidade Resistência Conector Utilização
3 10 Mb/s UTP quatro 568A ou 568B 10Base-T
pares 100 de oito fios
ohms
4 16 Mb/s STP dois pares STP-A 10Base-T ou
150 ohms Token Ring
5 Até 100 Mb/s UTP quatro 568A ou 568B 10Base-T,
pares 100 de oito fios 100BASE-T,
ohms FDDI, ATM,
Token Ring

Distancias máximas permitidas:

A distânciamáxima que um cabo de par entrançado pode ter sem ser necessário o
uso de um repetir é de 100 metros.

3


Tipos de conector

RJ45

Vantagens:
o Elevada taxa de transferência de ficheiros
o Baixo custo de aquisição do cabo
o Baixo custo na manutenção da rede
Desvantagens:
o Comprimento do cabo (cerca de 100 metros)
o Baixa imunidade a interferências

4


Cabos coaxiais

Trata-se de cabos do mesmo tipo dos que são usados em televisões, sendo feito de
material condutor e isolante. Estes cabos têm boas características de transmissão,
principalmente a resistência a interferências, taxas de transmissão razoáveis e flexibilidade
em ligações. Durante muito tempo foram bastante usados em redes locais, mas
recentemente deu-se preferência para os cabos UTP que tem uma melhor taxa de
transferência, mais flexibilidade e melhores condições de manutenção.

Existem dois tipos de cabos coaxiais:

o Thin Ethernet - é um cabo coaxial fino com uma capacidade de transmissão de
dados de 10Mbps, com uma extensão máxima de 185 metros. A ligação ás placas
de rede com este tipo de cabo são feitas através de conectores BNC
o Thick Ethernet - é um cabo coaxial grosso com uma capacidade de transmissão de
dados semelhantes ao anterior, mas com uma extensão máxima de 500 metros. A
ligação as placas de rede não são feitas directamente, mas sim através de um
dispositivo específico, chamado Transceivers (Transmissor+Receiver).

Distancias máximas permitidas:

5


Tipos de conector

RJ45

BNC

Vantagens:

 Imune a interferências eléctricas devido ao seu excelente isolamento

Desvantagens

 Se existir algum problema na rede toda a rede irá abaixo

6


Cabos de fibra óptica

Os cabos de fibra óptica são um pedaço de fibra que tem a capacidade de transmitir luz.
Esses filamentos podem apresentar tamanhos de diâmetro variáveis, que depende da sua
aplicação. A transmissão da luz pela fibra segue um feixo único independente do material
usado ou da aplicação. A fibra possui no mínimo duas camadas:

 O núcleo (filamento de vidro) – Ocorre a transmissão da luz
 Revestimento (material electricamente isolante)

Existem dois tipos de cabos de fibra:

Monomodo

Tem uma largura de banda até aos 100 GHz.km e uma atenuação: entre 0,2 dB/km e 0,7
dB/km. O Diâmetro de núcleo diminuto e antravés do núcleo/revestimento permite que
apenas um modo seja propagado através da fibra

Multimodo
o Degrau
Tem uma largura de banda até 35 Mhz.km e uma atenuação: maior que 5 dB/km.
Foi o primeiro tipo de fibra óptica que surgiu o núcleo e o revestimento estão
claramente definidos, o núcleo é formado por um único tipo de material, tendo então
índice de refracção constante, e diâmetro variável.
o Gradual
Tem uma largura de banda até 500 Mhz.km e uma atenuação: 3 dB/km. A interface
entre o núcleo e o revestimento é alterada para propiciar índices de refracção
diferentes dentro do núcleo e do revestimento, os sinais luminosos viajam no eixo do
cabo encontrando uma grande refracção, tendo uma velocidade de transmissão baixa.
É normalmente usado nas telecomunicações.

Vantagens:
Reduzidas dimensões
Imunidade às interferências electromagnéticas
Atenuação muito baixa, o que permite grandes espaçamentos entre os repetidores
Grande largura de faixa, maior capacidade de transmissão;
Desvantagens:

As fibras ópticas são mais caras que os cabos UTP
Os materiais para instalar as fibras são caros
A montagem de cabos é uma operação muito especializada, que requer treinamento
equipamentos sofisticados.

7


Tipos de conector

Cabos de 1 e de 2 pares

ST

SC

Cabo com conectores MTRJ / VF-45

8


Wireless
 Ondas de rádio
 WI-FI - As redes Wi-Fi operam através de ondas de rádio, da mesma
forma que telefones celulares e televisores. Um adaptador sem fio
para computador transforma os dados em sinais de rádio e os emite
através de uma antena. O router, dispositivo conectado a Internet
através de cabos, recebe esse sinal, descodifica-o e o envia para a
Internet.
 Infravermelhos – Tem até 4 Mbps, baixo alcance (até 4,5 m) e é
preciso que o receptor tenha visão do transmissor sem obstáculos.
 Bluethoot-É um padrão global de comunicação sem fio e de baixo
consumo de energia que permite a transmissão de dados entre
dispositivos compatíveis com a tecnologia. Para isso, uma combinação
de hardware e software é utilizada para permitir que essa
comunicação ocorra entre os mais diferentes tipos de aparelhos. A
transmissão de dados é feita através de radiofrequência, permitindo
que um dispositivo detecte o outro independente de suas posições,
desde que estejam dentro do limite de proximidade. Opera à
frequência de 2,45 GHz com uma taxa de transmissão até 721 Kb/s.

 Laser – Tem uma grande largura de banda, é unidireccional e tem um
feixe de 1mm de largura, cujo o qual é difícil apontar correctamente
para o receptor. É fácil de gerir mas tem como principalmente defeito
a dependência da frequência usada.

9


Fontes
http://www.infowester.com/bluetooth.php
http://www.tecmundo.com.br/197-o-que-e-wi-fi-.htm#ixzz1tngO5dSp
http://internet-e-redes.blogspot.pt/2007/05/cabo-par-tranado.html
http://rrbrandt.dee.ufcg.edu.br/br/docs/redes/cabos

10
