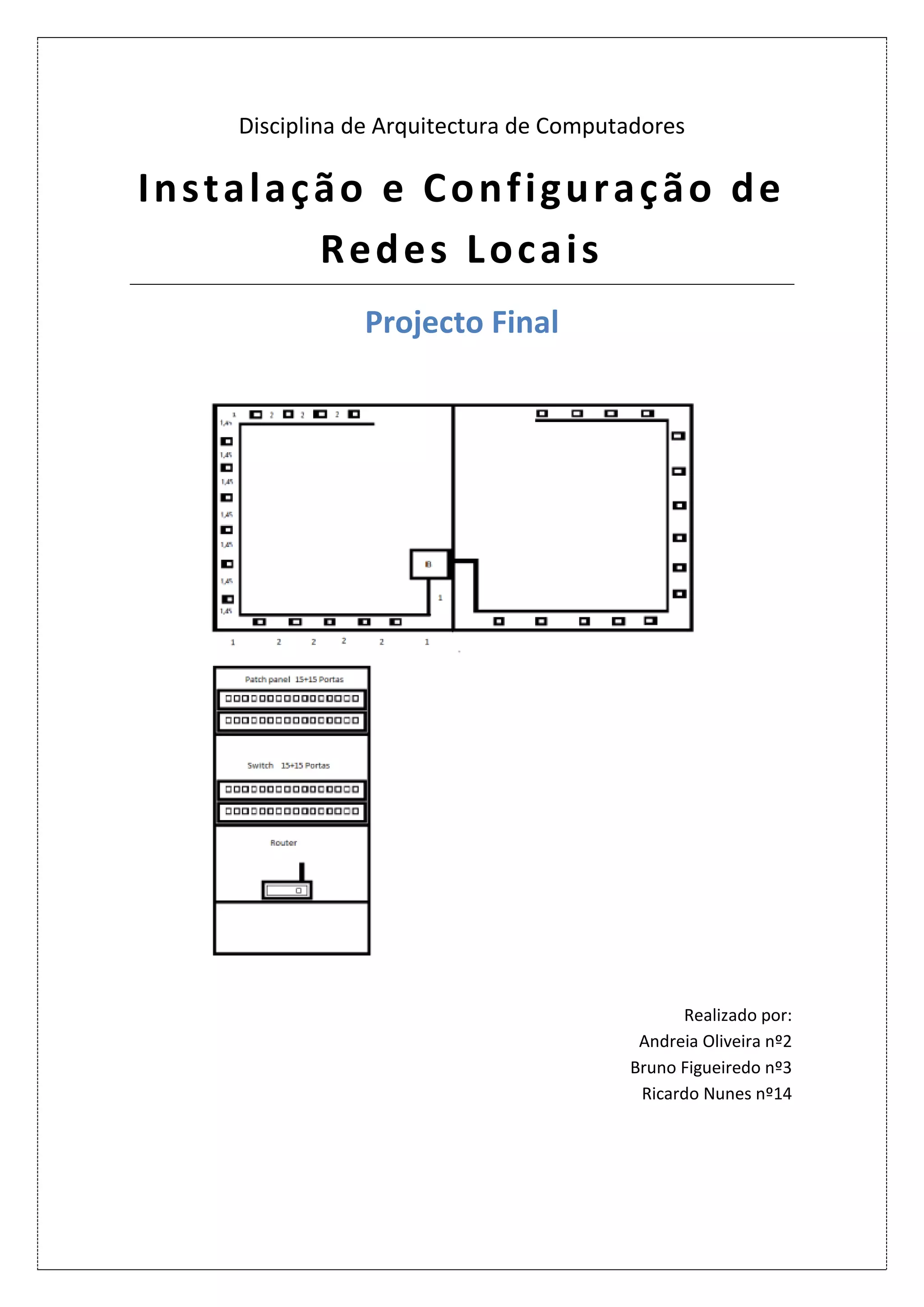

1. Disciplina de Arquitectura de Computadores
Instalação e Configuração de
Redes Locais
Projecto Final
Realizado por:
Andreia Oliveira nº2
Bruno Figueiredo nº3
Ricardo Nunes nº14

2. Escola Secundária Gil Vicente

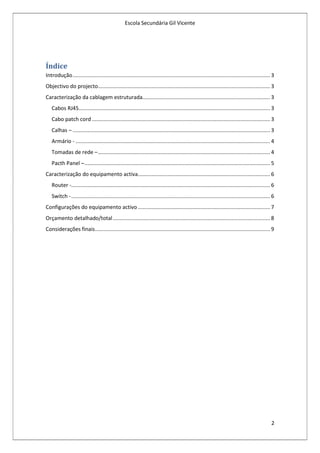

Índice
Introdução ..................................................................................................................................... 3
Objectivo do projecto.................................................................................................................... 3
Caracterização da cablagem estruturada...................................................................................... 3
Cabos RJ45................................................................................................................................. 3
Cabo patch cord ........................................................................................................................ 3
Calhas – ..................................................................................................................................... 3
Armário - ................................................................................................................................... 4
Tomadas de rede – .................................................................................................................... 4
Pacth Panel – ............................................................................................................................. 5
Caracterização do equipamento activa......................................................................................... 6
Router -...................................................................................................................................... 6
Switch - ...................................................................................................................................... 6
Configurações do equipamento activo ......................................................................................... 7
Orçamento detalhado/total .......................................................................................................... 8
Considerações finais ...................................................................................................................... 9
2

3. Escola Secundária Gil Vicente

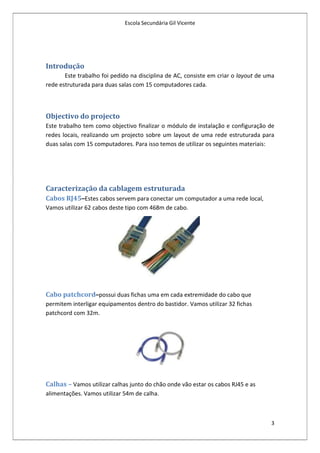

Introdução
Este trabalho foi pedido na disciplina de AC, consiste em criar o layout de uma
rede estruturada para duas salas com 15 computadores cada.
Objectivo do projecto
Este trabalho tem como objectivo finalizar o módulo de instalação e configuração de
redes locais, realizando um projecto sobre um layout de uma rede estruturada para
duas salas com 15 computadores. Para isso temos de utilizar os seguintes materiais:
Caracterização da cablagem estruturada
Cabos RJ45–Estes cabos servem para conectar um computador a uma rede local,
Vamos utilizar 62 cabos deste tipo com 468m de cabo.
Cabo patchcord–possui duas fichas uma em cada extremidade do cabo que
permitem interligar equipamentos dentro do bastidor. Vamos utilizar 32 fichas
patchcord com 32m.
Calhas – Vamos utilizar calhas junto do chão onde vão estar os cabos RJ45 e as
alimentações. Vamos utilizar 54m de calha.
3

4. Escola Secundária Gil Vicente

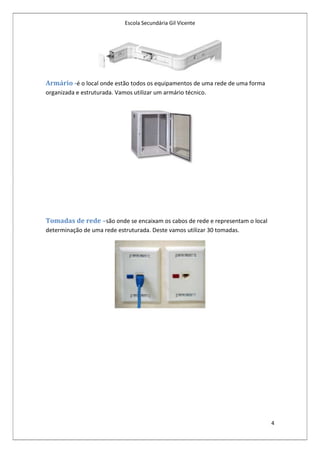

Armário -é o local onde estão todos os equipamentos de uma rede de uma forma
organizada e estruturada. Vamos utilizar um armário técnico.
Tomadas de rede –são onde se encaixam os cabos de rede e representam o local
determinação de uma rede estruturada. Deste vamos utilizar 30 tomadas.
4

5. Escola Secundária Gil Vicente

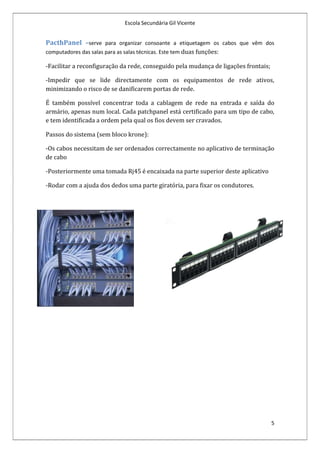

PacthPanel –serve para organizar consoante a etiquetagem os cabos que vêm dos
computadores das salas para as salas técnicas. Este tem duas funções:
-Facilitar a reconfiguração da rede, conseguido pela mudança de ligações frontais;
-Impedir que se lide directamente com os equipamentos de rede ativos,
minimizando o risco de se danificarem portas de rede.
É também possível concentrar toda a cablagem de rede na entrada e saída do
armário, apenas num local. Cada patchpanel está certificado para um tipo de cabo,
e tem identificada a ordem pela qual os fios devem ser cravados.
Passos do sistema (sem bloco krone):
-Os cabos necessitam de ser ordenados correctamente no aplicativo de terminação
de cabo
-Posteriormente uma tomada Rj45 é encaixada na parte superior deste aplicativo
-Rodar com a ajuda dos dedos uma parte giratória, para fixar os condutores.
5

6. Escola Secundária Gil Vicente

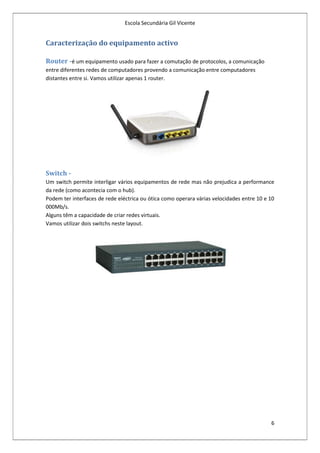

Caracterização do equipamento activo
Router -é um equipamento usado para fazer a comutação de protocolos, a comunicação
entre diferentes redes de computadores provendo a comunicação entre computadores
distantes entre si. Vamos utilizar apenas 1 router.
Switch -
Um switch permite interligar vários equipamentos de rede mas não prejudica a performance
da rede (como acontecia com o hub).
Podem ter interfaces de rede eléctrica ou ótica como operara várias velocidades entre 10 e 10
000Mb/s.
Alguns têm a capacidade de criar redes virtuais.
Vamos utilizar dois switchs neste layout.
6

7. Escola Secundária Gil Vicente

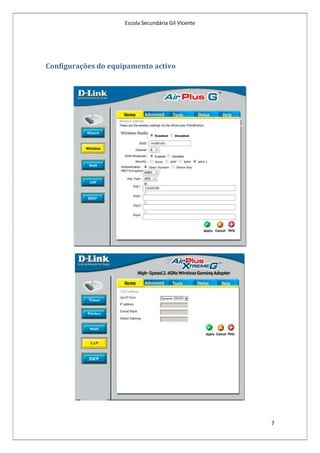

Configurações do equipamento activo
7

8. Escola Secundária Gil Vicente
Orçamento detalhado/total
Produto Qua Custo Preç Link compra online
ntid unitár o
ade io Fina
l
Cabo 32 1 32 http://www.staples.pt/Produtos/Cabo_Lorenz_Bell_R
RJ45 1 ede_CAT6_RJ45_1_Metro
metro
Cabo 2 3,99 5,99 http://www.staples.pt/Produtos/Cabo_Rede_Staples_
RJ45 2 RJ45_CAT6_2,1_metros
metro
Cabo 4 7,98 11,9 http://www.staples.pt/Produtos/Cabo_Rede_Staples_
RJ45 7,6 8 RJ45_CAT6_7,6_metros
metro
Cabo 4 19,99 23,9 http://www.staples.pt/Produtos/Cabo_Rede_Belkin_
RJ45 10 9 RJ45_CAT5_10_metros
metro
Cabo 4 19,99 79,9 http://www.staples.pt/Produtos/Cabo_Rede_Staples_
RJ45 15,2 6 RJ45_Cat6_15,2_metros
metro
Cabo 16 17,99 287, http://www.mauser.pt/catalog/product_info.php?pro
RJ45 50 84 ducts_id=51707&utm_source=kuantokusta
metro
Cabo 32 4,99 159, http://www.fnac.pt/Belkin-Cabo-Rede-RJ45-CAT5-
rede 2 68 2m-Cabo-Informatica-Cabos-
metros Rede/a354542?PID=10&Mn=-1&Ra=-
5000&To=0&Nu=1&Fr=0
Tomada 15 5,31 79,6 http://www.elitedigital.pt/catalogo/detalhes_produt
RJ45 5 o.php?id=1020283&utm_source=kuantokusta
dupla
Calha 27 2,51 67,7 http://www.mauser.pt/catalog/product_info.php?pro
tecnica 2 7 ducts_id=56981&utm_source=kuantokusta
metros
Armário 1 140,3 140, http://www.pixmania.com/pt/pt/8922585/art/nona
6 36 me/rack-de-armario-9u-19-
soh.html?srcid=9441&aftrack=TVRBek5qc3hOakU1T
kE7MTM0MTQwMTYzMjs=
Patch 2 21,56 43,1 http://ticonline.servehttp.com/tic/lojaOnline/Pesqui
Painel 16 2 sar.aspx?navegadortab=tecnologia&textopesquisar=Z
portas Z1049079
Router 1 23,23 23,2 http://www.elitedigital.pt/catalogo/detalhes_produt
ADSL 3 o.php?id=1168391&utm_source=kuantokusta
Switch 2 39,9 79,8 http://www.pixmania.com/pt/pt/54363/art/d-
16 portas link/swtich-ethernet-16-
ports.html?srcid=1244&CodePromo=oui&aftrack=TV
RBek5qc3hNVGc1OzEzNDE0MDE4NzM7
Total 1035
,37
8

9. Escola Secundária Gil Vicente

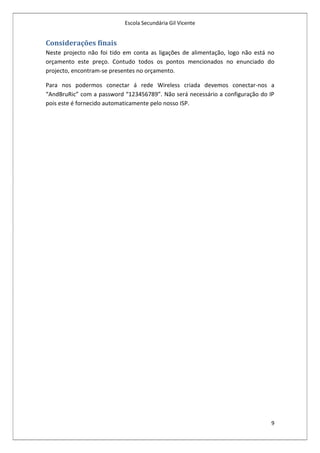

Considerações finais
Neste projecto não foi tido em conta as ligações de alimentação, logo não está no
orçamento este preço. Contudo todos os pontos mencionados no enunciado do
projecto, encontram-se presentes no orçamento.
Para nos podermos conectar á rede Wireless criada devemos conectar-nos a
“AndBruRic” com a password “123456789”. Não será necessário a configuração do IP
pois este é fornecido automaticamente pelo nosso ISP.
