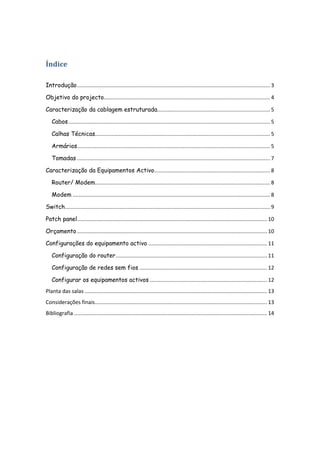

2. Índice
Introdução .................................................................................................................................. 3
Objetivo do projecto................................................................................................................ 4
Caracterização da cablagem estruturada............................................................................ 5
Cabos ........................................................................................................................................ 5
Calhas Técnicas...................................................................................................................... 5
Armários.................................................................................................................................. 5
Tomadas .................................................................................................................................. 7
Caracterização da Equipamentos Activo.............................................................................. 8
Router/ Modem...................................................................................................................... 8
Modem ..................................................................................................................................... 8
Switch .......................................................................................................................................... 9
Patch panel................................................................................................................................ 10
Orçamento ................................................................................................................................ 10
Configurações do equipamento activo ................................................................................ 11
Configuração do router ...................................................................................................... 11
Configuração de redes sem fios ...................................................................................... 12
Configurar os equipamentos activos ............................................................................... 12
Planta das salas ........................................................................................................................... 13
Considerações finais .................................................................................................................... 13
Bibliografia .................................................................................................................................. 14

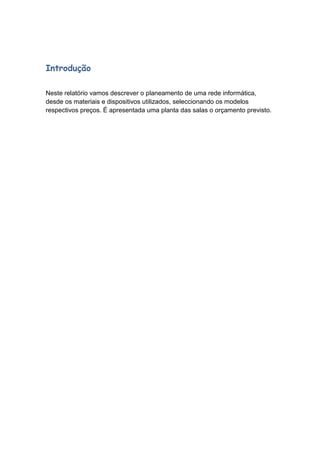

3. Introdução
Neste relatório vamos descrever o planeamento de uma rede informática,
desde os materiais e dispositivos utilizados, seleccionando os modelos
respectivos preços. É apresentada uma planta das salas o orçamento previsto.

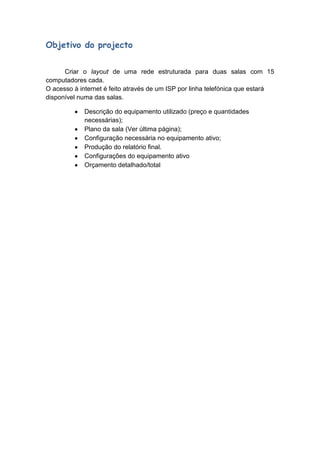

4. Objetivo do projecto
Criar o layout de uma rede estruturada para duas salas com 15
computadores cada.
O acesso à internet é feito através de um ISP por linha telefónica que estará
disponível numa das salas.
Descrição do equipamento utilizado (preço e quantidades
necessárias);
Plano da sala (Ver última página);
Configuração necessária no equipamento ativo;
Produção do relatório final.
Configurações do equipamento ativo
Orçamento detalhado/total

5. Caracterização da cablagem estruturada
Cabos:
 Cabos eléctricos (par entrançado) cabos UTP Cat6.
 EntrançadosSão cabos muito usado devido à falta de flexibilidade de
outras cabos e é um meio físico queconsegue uma taxa de
transmissão alta e mais rápida. O cabo possui dois ou mais
fiosentrelaçados em forma espiral. Este tipo de cabo é dividido em
dois:
o UTP (UnshieldedTwistedPair);
o STP (ShieldedTwistedPair).
o Vantagens: Menos ruído e mantêm constantes as
propriedades eléctricas do meio;Menor custo
Calhas Técnicas:
 Encontra-se visíveis nas paredes das saias convencionais, possui
mesmas funções igual esteiras como guiar cabos e mais permitem a
inclusão de acessórios como tomadas eléctricas, de rede vídeo e som.

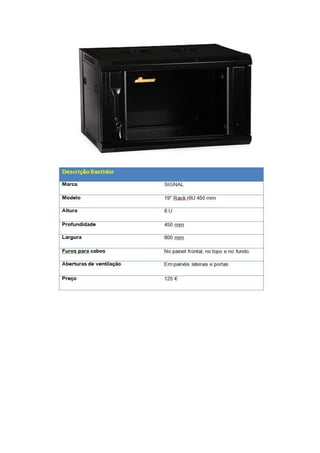

Armários:
São armários de rack ou de 19 polegadas são os nomes comuns para
identificar armários específicos onde se colocam equipamentos de rede.
Estes armários têm medidas bem definidas. Em termos de largura são
sempre de 19 polegadas (aproximadamente 48 cm).
Diferem em altura e profundidade.
Podem ser mais/menos altos ou mais/menos profundos conforme o
equipamento que será colocado no seu interior.
Definiu-se uma medida de altura mínimo standard, o U
(aproximadamente 4,5cm).
Cada equipamento terá de possuir pelo menos esta altura.

7. Tomadas:
São os locais onde se encaixam os cabos de rede e representam o local
de terminação de uma rede estruturada.

8. Caracterização da Equipamentos Activo

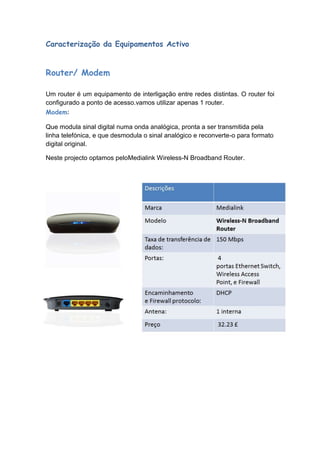

Router/ Modem
Um router é um equipamento de interligação entre redes distintas. O router foi
configurado a ponto de acesso.vamos utilizar apenas 1 router.
Modem:
Que modula sinal digital numa onda analógica, pronta a ser transmitida pela
linha telefónica, e que desmodula o sinal analógico e reconverte-o para formato
digital original.
Neste projecto optamos peloMedialink Wireless-N Broadband Router.

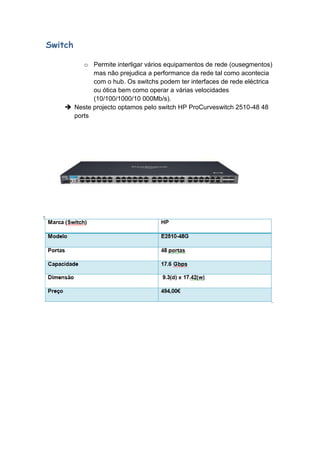

9. Switch
o Permite interligar vários equipamentos de rede (ousegmentos)
mas não prejudica a performance da rede tal como acontecia
com o hub. Os switchs podem ter interfaces de rede eléctrica
ou ótica bem como operar a várias velocidades
(10/100/1000/10 000Mb/s).
 Neste projecto optamos pelo switch HP ProCurveswitch 2510-48 48
ports

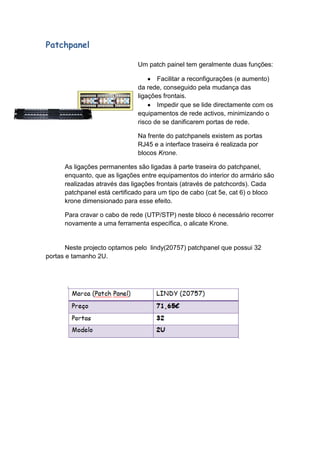

10. Patchpanel
Um patch painel tem geralmente duas funções:
Facilitar a reconfigurações (e aumento)
da rede, conseguido pela mudança das
ligações frontais.
Impedir que se lide directamente com os
equipamentos de rede activos, minimizando o
risco de se danificarem portas de rede.
Na frente do patchpanels existem as portas
RJ45 e a interface traseira é realizada por
blocos Krone.
As ligações permanentes são ligadas à parte traseira do patchpanel,
enquanto, que as ligações entre equipamentos do interior do armário são
realizadas através das ligações frontais (através de patchcords). Cada
patchpanel está certificado para um tipo de cabo (cat 5e, cat 6) o bloco
krone dimensionado para esse efeito.
Para cravar o cabo de rede (UTP/STP) neste bloco é necessário recorrer
novamente a uma ferramenta específica, o alicate Krone.
Neste projecto optamos pelo lindy(20757) patchpanel que possui 32
portas e tamanho 2U.

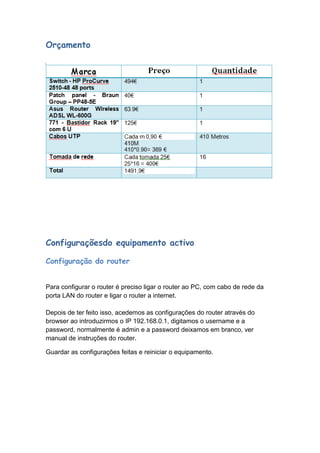

11. Orçamento
Configuraçõesdo equipamento activo
Configuração do router
Para configurar o router é preciso ligar o router ao PC, com cabo de rede da
porta LAN do router e ligar o router a internet.
Depois de ter feito isso, acedemos as configurações do router através do
browser ao introduzirmos o IP 192.168.0.1, digitamos o username e a
password, normalmente é admin e a password deixamos em branco, ver
manual de instruções do router.
Guardar as configurações feitas e reiniciar o equipamento.

12. Configuração de redes sem fios
Depois de feitas as configurações no router, configuramos o mesmo como
ponto de acesso, para isso devemos aceder ao menu wireless settings e inserir
os seguintes dados:
1.Enable Wireless: marcamos esse campo;
2. Wireless Network Name (SSID): teste;
3. 802.11 Mode: 802.11 Mixed(n/g/b) modo padrão utilizado;
4. Enable Auto ChannelSelection: marcamos esse campo;
5. WirelessChannel: é definido automaticamente;
6. Transmission Rate: é configurado automaticamente;
7. WMM Enable: é configurado automaticamente, se não for temos que
marcar esse campo;
8. ChannelWidth: é configurado automaticamente, se não for pomos
20MHz
9. EnableHiddenWireless: não marcamos esse campo;
10. Wirelesssecuritymode: temos que definir a maior segurança de rede
possível, que é a WPA/WPA2;
11. CipherType: definimos a opção AES;
12. Network Key: Teste123.
Configuraros equipamentos activos
Os cabos que são conectados da cada tomadavai ateno bastidor e ali são
conectados na parte de tras do patch. Cadaporta no patchpanel terá uma
etiqueta corresponde o número de tomada. Depois os chicotes são conectados
na parte frente do patchpanel que vai conectar com switch. E um cabo vai
conectar o switch com o router para que todos os computadores possam
aceder à internet.

13. Planta das salas
Considerações finais
Neste relatório o não foi tido em conta as ligações de alimentação, logo não
está noorçamento este preço. Os outros pontos mencionados no enunciado
doprojecto, encontram-se presentes no orçamento. Para nos podem conectar a
uma rede sem fios temos que ter um endereço e palavra passe. O endereço é
projectfin e palavra passegilvicente. Não é preciso configurar o endereço ip
porque este é ligado automaticamente.

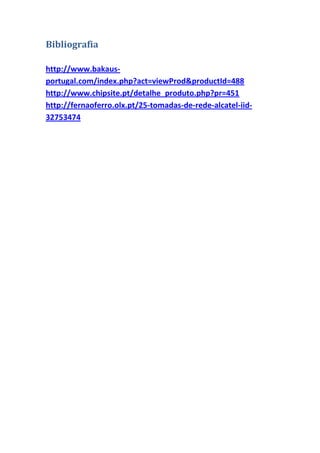

14. Bibliografia
