Aula unidade 3

Disciplina
TECNOLOGIA DA CONSTRUÇÃO E CANTEIRO
DE OBRAS III
Professores: Aldo Arouca
Monica Kofler
Ano: 2016

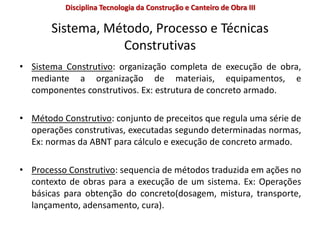

Sistema, Método, Processo e Técnicas
Construtivas
• Sistema Construtivo: organização completa de execução de obra,
mediante a organização de materiais, equipamentos, e
componentes construtivos. Ex: estrutura de concreto armado.
• Método Construtivo: conjunto de preceitos que regula uma série de
operações construtivas, executadas segundo determinadas normas,
Ex: normas da ABNT para cálculo e execução de concreto armado.
• Processo Construtivo: sequencia de métodos traduzida em ações no
contexto de obras para a execução de um sistema. Ex: Operações
básicas para obtenção do concreto(dosagem, mistura, transporte,
lançamento, adensamento, cura).
Disciplina Tecnologia da Construção e Canteiro de Obra III

Sistema, Método, Processo e Técnicas
Construtivas

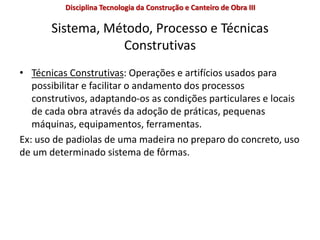

• Técnicas Construtivas: Operações e artifícios usados para
possibilitar e facilitar o andamento dos processos
construtivos, adaptando-os as condições particulares e locais
de cada obra através da adoção de práticas, pequenas
máquinas, equipamentos, ferramentas.
Ex: uso de padiolas de uma madeira no preparo do concreto, uso
de um determinado sistema de fôrmas.

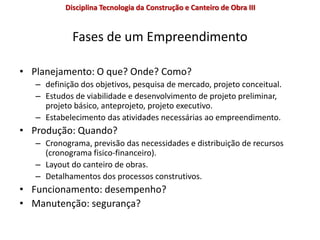

Fases de um Empreendimento
• Planejamento: O que? Onde? Como?
– definição dos objetivos, pesquisa de mercado, projeto conceitual.
– Estudos de viabilidade e desenvolvimento de projeto preliminar,
projeto básico, anteprojeto, projeto executivo.
– Estabelecimento das atividades necessárias ao empreendimento.
• Produção: Quando?
– Cronograma, previsão das necessidades e distribuição de recursos
(cronograma fisico-financeiro).
– Layout do canteiro de obras.
– Detalhamentos dos processos construtivos.
• Funcionamento: desempenho?
• Manutenção: segurança?

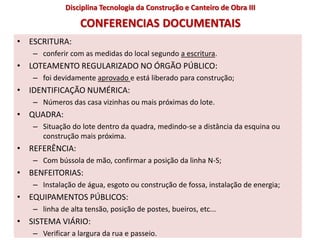

CONFERENCIAS DOCUMENTAIS
• ESCRITURA:
– conferir com as medidas do local segundo a escritura.
• LOTEAMENTO REGULARIZADO NO ÓRGÃO PÚBLICO:
– foi devidamente aprovado e está liberado para construção;
• IDENTIFICAÇÃO NUMÉRICA:
– Números das casa vizinhas ou mais próximas do lote.
• QUADRA:
– Situação do lote dentro da quadra, medindo-se a distância da esquina ou
construção mais próxima.
• REFERÊNCIA:
– Com bússola de mão, confirmar a posição da linha N-S;
• BENFEITORIAS:
– Instalação de água, esgoto ou construção de fossa, instalação de energia;
• EQUIPAMENTOS PÚBLICOS:
– linha de alta tensão, posição de postes, bueiros, etc...
• SISTEMA VIÁRIO:
– Verificar a largura da rua e passeio.

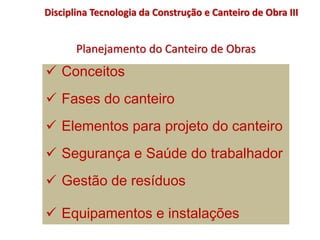

Planejamento do Canteiro de Obras
 Conceitos
 Fases do canteiro
 Elementos para projeto do canteiro
 Segurança e Saúde do trabalhador
 Gestão de resíduos
 Equipamentos e instalações

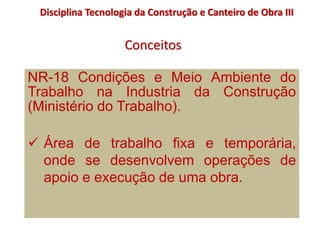

Conceitos
NR-18 Condições e Meio Ambiente do
Trabalho na Industria da Construção
(Ministério do Trabalho).
 Área de trabalho fixa e temporária,
onde se desenvolvem operações de
apoio e execução de uma obra.

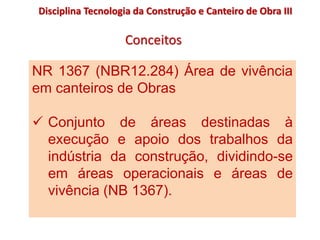

NR 1367 (NBR12.284) Área de vivência
em canteiros de Obras
 Conjunto de áreas destinadas à
execução e apoio dos trabalhos da
indústria da construção, dividindo-se
em áreas operacionais e áreas de
vivência (NB 1367).
Conceitos

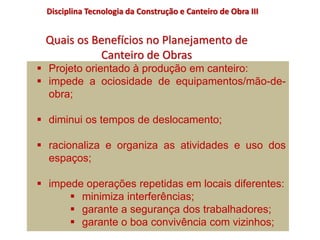

 Projeto orientado à produção em canteiro:
 impede a ociosidade de equipamentos/mão-de-
obra;
 diminui os tempos de deslocamento;
 racionaliza e organiza as atividades e uso dos
espaços;
 impede operações repetidas em locais diferentes:
 minimiza interferências;
 garante a segurança dos trabalhadores;
 garante o boa convivência com vizinhos;
Quais os Benefícios no Planejamento de
Canteiro de Obras

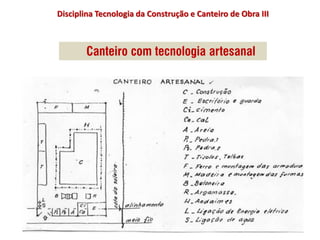

Canteiro com tecnologia artesanal

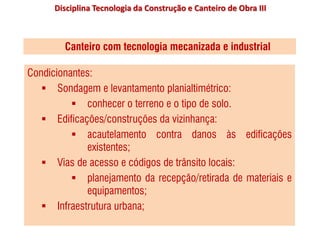

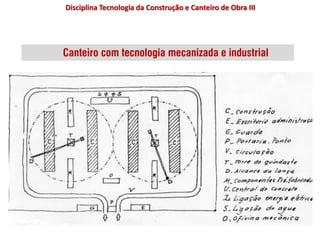

Canteiro com tecnologia mecanizada e industrial

Canteiro com tecnologia mecanizada e industrial
Condicionantes:
 Sondagem e levantamento planialtimétrico:
 conhecer o terreno e o tipo de solo.
 Edificações/construções da vizinhança:
 acautelamento contra danos às edificações
existentes;
 Vias de acesso e códigos de trânsito locais:
 planejamento da recepção/retirada de materiais e
equipamentos;
 Infraestrutura urbana;

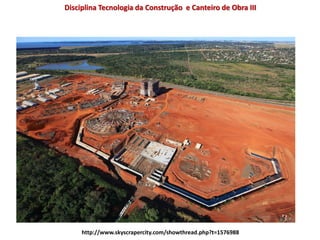

http://www.skyscrapercity.com/showthread.php?t=1576988

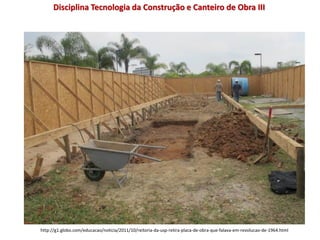

http://g1.globo.com/educacao/noticia/2011/10/reitoria-da-usp-retira-placa-de-obra-que-falava-em-revolucao-de-1964.html

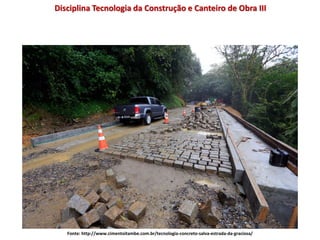

Fonte: http://www.cimentoitambe.com.br/tecnologia-concreto-salva-estrada-da-graciosa/

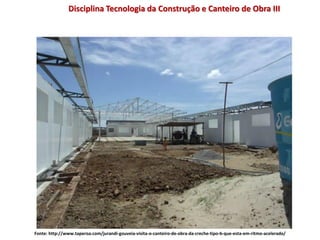

Fonte: http://www.taperoa.com/jurandi-gouveia-visita-o-canteiro-de-obra-da-creche-tipo-b-que-esta-em-ritmo-acelerado/

Fonte: Recomendações Técnicas Habitare, volume 3, 2006.

ELEMENTOS PARA LAYOUT DO CANTEIRO DE OBRAS
ELEMENTOS LIGADOS À PRODUÇÃO:
a) Central de concreto;
b) Central de argamassa;
c) Central de preparo de armaduras;
d) Central de produção de formas;
e) Oficina de montagem de instalações de
esquadrias;
f) Central de pré-moldados;
g) Central de carpintaria.
ELEMENTOS DE APOIO À PRODUÇÃO
a) Estoques:
i) Materiais não perecíveis;
ii) Materiais perecíveis;
iii) Baias de agregados;
b) Almoxarifados:
i) Da construtora;
ii) Para empreiteiros.
SISTEMA DE TRANSPORTES
a) Elevadores e gruas (transporte
vertical de materiais).
APOIO ADMINISTRATIVO
a) Escritório administrativo/
técnico com instalações sanitárias;
b) Recepção da obra;
c) Chapeira de ponto;
d) Refeitório;
e) Ambulatório;
f) Sanitários e vestiários.
OUTROS ELEMENTOS
a) Entradas de agua, luz e coleta de
esgoto;
b) Portões;
c) “stand” de vendas.

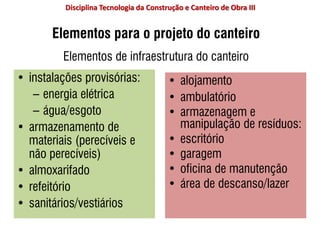

Elementos para o projeto do canteiro
Elementos de infraestrutura do canteiro
• instalações provisórias:
– energia elétrica
– água/esgoto
• armazenamento de
materiais (perecíveis e
não perecíveis)
• almoxarifado
• refeitório
• sanitários/vestiários
• alojamento
• ambulatório
• armazenagem e
manipulação de resíduos:
• escritório
• garagem
• oficina de manutenção
• área de descanso/lazer

Segurança e Saúde do Trabalhador
É necessário um programa de necessidades
para o projeto do canteiro de obras
 PCMAT – Programa de Condições e Meio
Ambiente de Trabalho – ligado à NR-18, é
específico, obrigatório para qualquer obra
com mais de 20 operários do total,
independente de serem ou não da mesma
empresa.

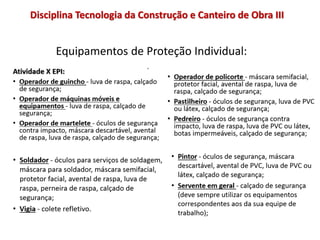

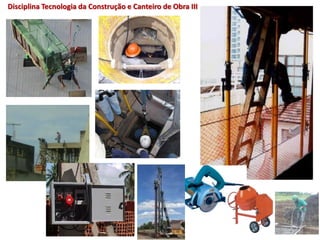

Equipamentos de Proteção Individual:

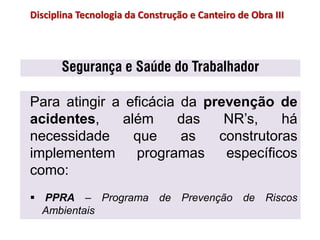

Para atingir a eficácia da prevenção de
acidentes, além das NR’s, há
necessidade que as construtoras
implementem programas específicos
como:
 PPRA – Programa de Prevenção de Riscos
Ambientais

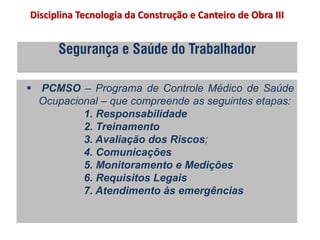

 PCMSO – Programa de Controle Médico de Saúde
Ocupacional – que compreende as seguintes etapas:
1. Responsabilidade
2. Treinamento
3. Avaliação dos Riscos;
4. Comunicações
5. Monitoramento e Medições
6. Requisitos Legais
7. Atendimento às emergências

 adoção de bandeja – para prédios com mais de 4
pavimentos, ou altura equivalente (~12m).
 guarda-corpo – proteção contra quedas de altura
(telas e/ou).
 elevador de cargas – com capacidades previstas.
 Áreas de Vivência (lavanderia, alojamentos e área
de lazer) quanto houver trabalhadores alojados.
 Ambulatório – quando houver 50 ou mais
trabalhadores na obra.

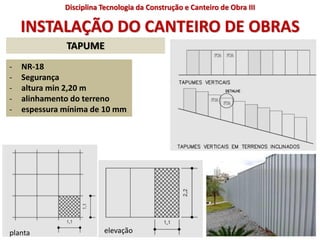

INSTALAÇÃO DO CANTEIRO DE OBRAS
- NR-18
- Segurança
- altura min 2,20 m
- alinhamento do terreno
- espessura mínima de 10 mm
planta elevação
TAPUME

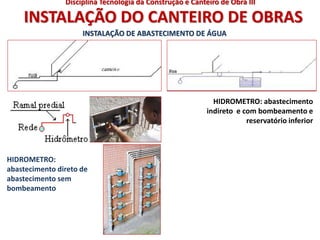

HIDROMETRO:
abastecimento direto de
abastecimento sem
bombeamento
HIDROMETRO: abastecimento
indireto e com bombeamento e
reservatório inferior

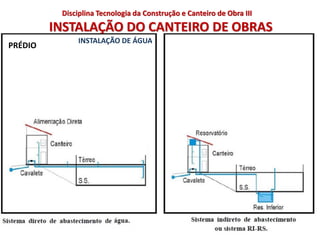

INSTALAÇÃO DE ABASTECIMENTO DE ÁGUA

PRÉDIO
INSTALAÇÃO DE ÁGUA

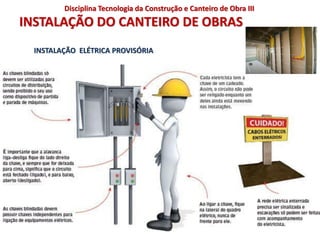

INSTALAÇÃO ELÉTRICA PROVISÓRIA

A instalação no Canteiro de Obras:

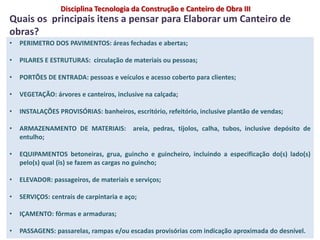

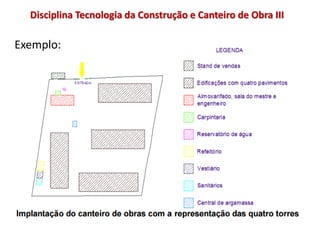

LAYOUT

• PERIMETRO DOS PAVIMENTOS: áreas fechadas e abertas;
• PILARES E ESTRUTURAS: circulação de materiais ou pessoas;
• PORTÕES DE ENTRADA: pessoas e veículos e acesso coberto para clientes;
• VEGETAÇÃO: árvores e canteiros, inclusive na calçada;
• INSTALAÇÕES PROVISÓRIAS: banheiros, escritório, refeitório, inclusive plantão de vendas;
• ARMAZENAMENTO DE MATERIAIS: areia, pedras, tijolos, calha, tubos, inclusive depósito de
entulho;
• EQUIPAMENTOS betoneiras, grua, guincho e guincheiro, incluindo a especificação do(s) lado(s)
pelo(s) qual (is) se fazem as cargas no guincho;
• ELEVADOR: passageiros, de materiais e serviços;
• SERVIÇOS: centrais de carpintaria e aço;
• IÇAMENTO: fôrmas e armaduras;
• PASSAGENS: passarelas, rampas e/ou escadas provisórias com indicação aproximada do desnível.
Quais os principais itens a pensar para Elaborar um Canteiro de
obras?

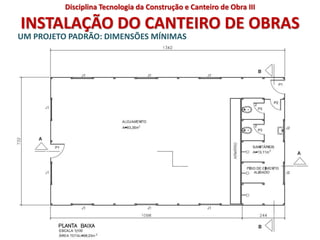

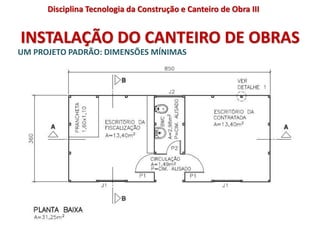

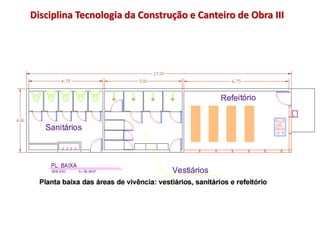

UM PROJETO PADRÃO: DIMENSÕES MÍNIMAS

Requisitos:

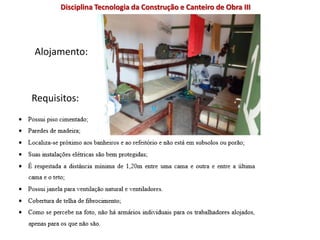

Alojamento:

Alojamento de Containers

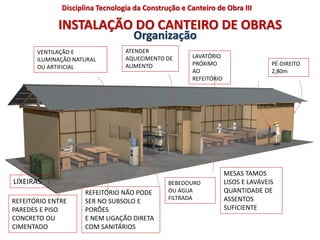

Organização
VENTILAÇÃO E
ILUMINAÇÃO NATURAL
OU ARTIFICIAL
ATENDER
AQUECIMENTO DE
ALIMENTO
LAVATÓRIO
PRÓXIMO
AO
REFEITÓRIO
PÉ-DIREITO
2,80m
LIXEIRAS
REFEITÓRIO ENTRE
PAREDES E PISO
CONCRETO OU
CIMENTADO
REFEITÓRIO NÃO PODE
SER NO SUBSOLO E
PORÕES
E NEM LIGAÇÃO DIRETA
COM SANITÁRIOS
BEBEDOURO
OU ÁGUA
FILTRADA
MESAS TAMOS
LISOS E LAVÁVEIS
QUANTIDADE DE
ASSENTOS
SUFICIENTE

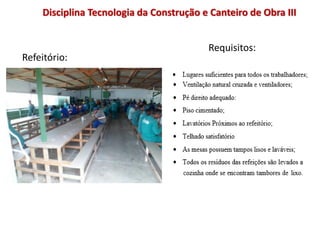

Requisitos:
Refeitório:

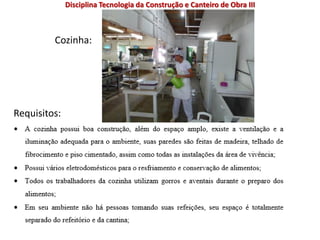

Cozinha:
Requisitos:

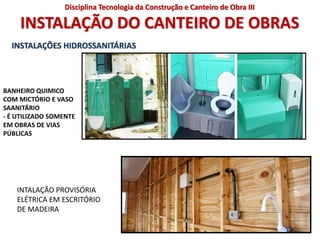

INSTALAÇÕES HIDROSSANITÁRIAS
BANHEIRO QUIMICO
COM MICTÓRIO E VASO
SAANITÁRIO
- É UTILIZADO SOMENTE
EM OBRAS DE VIAS
PÚBLICAS
INTALAÇÃO PROVISÓRIA
ELÉTRICA EM ESCRITÓRIO
DE MADEIRA

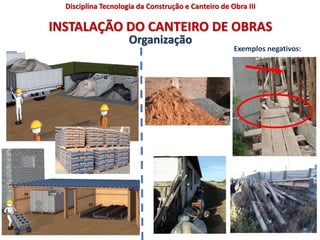

Organização
Exemplos negativos:

Organização Exemplos
negativos:

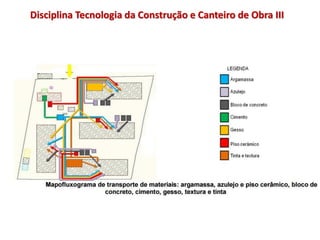

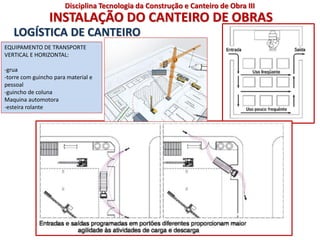

LOGÍSTICA DE CANTEIRO
EQUIPAMENTO DE TRANSPORTE
VERTICAL E HORIZONTAL:
-grua
-torre com guincho para material e
pessoal
-guincho de coluna
Maquina automotora
-esteira rolante

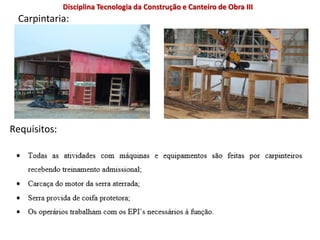

Requisitos:
Carpintaria:

Área de Produção – Central de argamassa

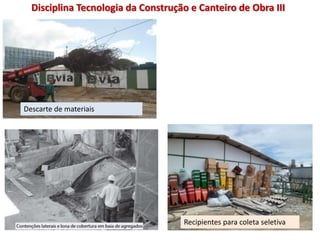

Descarte de materiais
Recipientes para coleta seletiva

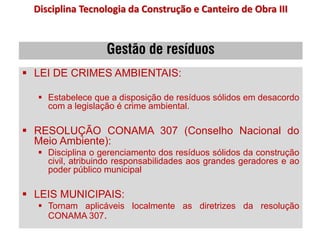

Gestão de resíduos
 LEI DE CRIMES AMBIENTAIS:
 Estabelece que a disposição de resíduos sólidos em desacordo
com a legislação é crime ambiental.
 RESOLUÇÃO CONAMA 307 (Conselho Nacional do
Meio Ambiente):
 Disciplina o gerenciamento dos resíduos sólidos da construção
civil, atribuindo responsabilidades aos grandes geradores e ao
poder público municipal
 LEIS MUNICIPAIS:
 Tornam aplicáveis localmente as diretrizes da resolução
CONAMA 307.

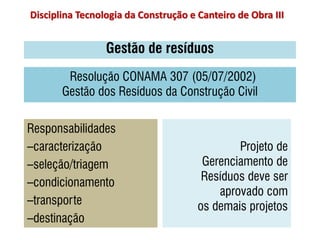

Projeto de
Gerenciamento de
Resíduos deve ser
aprovado com
os demais projetos
Responsabilidades
–caracterização
–seleção/triagem
–condicionamento
–transporte
–destinação
Resolução CONAMA 307 (05/07/2002)
Gestão dos Resíduos da Construção Civil

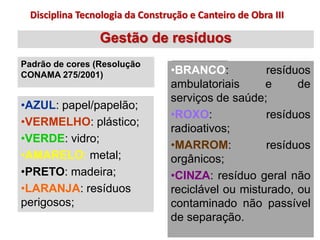

Padrão de cores (Resolução
CONAMA 275/2001) •BRANCO: resíduos
ambulatoriais e de
serviços de saúde;
•ROXO: resíduos
radioativos;
•MARROM: resíduos
orgânicos;
•CINZA: resíduo geral não
reciclável ou misturado, ou
contaminado não passível
de separação.
•AZUL: papel/papelão;
•VERMELHO: plástico;
•VERDE: vidro;
•AMARELO: metal;
•PRETO: madeira;
•LARANJA: resíduos
perigosos;

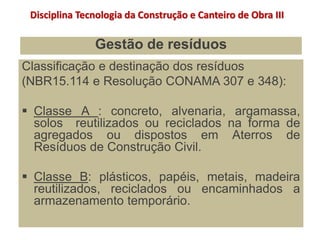

Classificação e destinação dos resíduos
(NBR15.114 e Resolução CONAMA 307 e 348):
 Classe A : concreto, alvenaria, argamassa,
solos reutilizados ou reciclados na forma de
agregados ou dispostos em Aterros de
Resíduos de Construção Civil.
 Classe B: plásticos, papéis, metais, madeira
reutilizados, reciclados ou encaminhados a
armazenamento temporário.

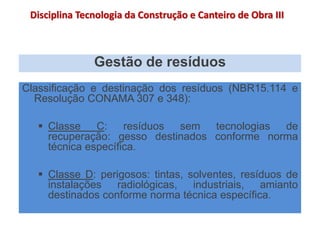

Classificação e destinação dos resíduos (NBR15.114 e
Resolução CONAMA 307 e 348):
 Classe C: resíduos sem tecnologias de
recuperação: gesso destinados conforme norma
técnica específica.
 Classe D: perigosos: tintas, solventes, resíduos de
instalações radiológicas, industriais, amianto
destinados conforme norma técnica específica.

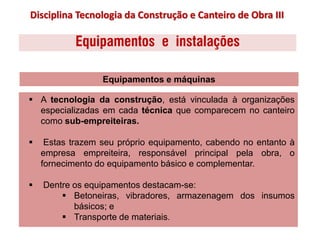

Equipamentos e instalações
 A tecnologia da construção, está vinculada à organizações
especializadas em cada técnica que comparecem no canteiro
como sub-empreiteiras.
 Estas trazem seu próprio equipamento, cabendo no entanto à
empresa empreiteira, responsável principal pela obra, o
fornecimento do equipamento básico e complementar.
 Dentre os equipamentos destacam-se:
 Betoneiras, vibradores, armazenagem dos insumos
básicos; e
 Transporte de materiais.
Equipamentos e máquinas

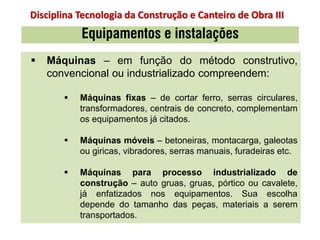

 Máquinas – em função do método construtivo,
convencional ou industrializado compreendem:
 Máquinas fixas – de cortar ferro, serras circulares,
transformadores, centrais de concreto, complementam
os equipamentos já citados.
 Máquinas móveis – betoneiras, montacarga, galeotas
ou giricas, vibradores, serras manuais, furadeiras etc.
 Máquinas para processo industrializado de
construção – auto gruas, gruas, pórtico ou cavalete,
já enfatizados nos equipamentos. Sua escolha
depende do tamanho das peças, materiais a serem
transportados.

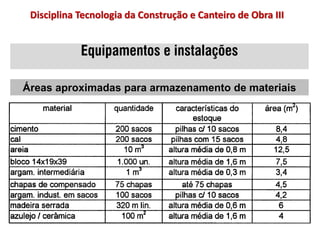

Áreas aproximadas para armazenamento de materiais

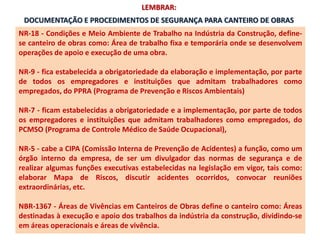

DOCUMENTAÇÃO E PROCEDIMENTOS DE SEGURANÇA PARA CANTEIRO DE OBRAS
NR-18 - Condições e Meio Ambiente de Trabalho na Indústria da Construção, define-
se canteiro de obras como: Área de trabalho fixa e temporária onde se desenvolvem
operações de apoio e execução de uma obra.
NR-9 - fica estabelecida a obrigatoriedade da elaboração e implementação, por parte
de todos os empregadores e instituições que admitam trabalhadores como
empregados, do PPRA (Programa de Prevenção e Riscos Ambientais)
NR-7 - ficam estabelecidas a obrigatoriedade e a implementação, por parte de todos
os empregadores e instituições que admitam trabalhadores como empregados, do
PCMSO (Programa de Controle Médico de Saúde Ocupacional),
NR-5 - cabe a CIPA (Comissão Interna de Prevenção de Acidentes) a função, como um
órgão interno da empresa, de ser um divulgador das normas de segurança e de
realizar algumas funções executivas estabelecidas na legislação em vigor, tais como:
elaborar Mapa de Riscos, discutir acidentes ocorridos, convocar reuniões
extraordinárias, etc.
NBR-1367 - Áreas de Vivências em Canteiros de Obras define o canteiro como: Áreas
destinadas à execução e apoio dos trabalhos da indústria da construção, dividindo-se
em áreas operacionais e áreas de vivência.
LEMBRAR:

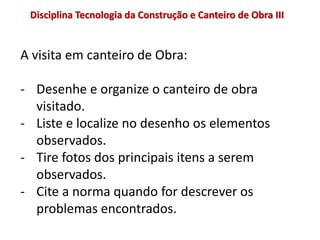

A visita em canteiro de Obra:
- Desenhe e organize o canteiro de obra
visitado.
- Liste e localize no desenho os elementos
observados.
- Tire fotos dos principais itens a serem
observados.
- Cite a norma quando for descrever os
problemas encontrados.

Exemplo:

Aula unidade 3

Mais conteúdo relacionado

Mais procurados

Semelhante a Aula unidade 3

Mais de UNAERP

Último

Aula unidade 3
