1. CANTEIRO DE OBRA COMPONENTES

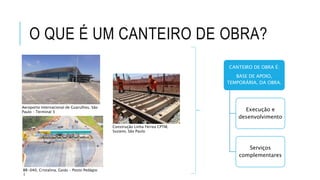

2. O QUE É UM CANTEIRO DE OBRA?
Aeroporto Internacional de Guarulhos, São
Paulo – Terminal 3
BR-040, Cristalina, Goiás – Posto Pedágio
1
Construção Linha Férrea CPTM,
Suzano, São Paulo
CANTEIRO DE OBRA É:
BASE DE APOIO,
TEMPORÁRIA, DA OBRA.
Execução e
desenvolvimento
Serviços
complementares

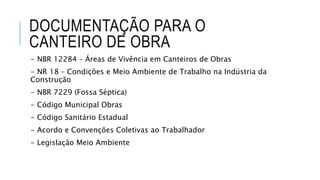

3. DOCUMENTAÇÃO PARA O
CANTEIRO DE OBRA
- NBR 12284 – Áreas de Vivência em Canteiros de Obras
- NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da
Construção
- NBR 7229 (Fossa Séptica)
- Código Municipal Obras
- Código Sanitário Estadual
- Acordo e Convenções Coletivas ao Trabalhador
- Legislação Meio Ambiente

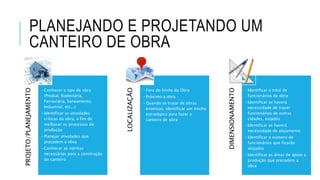

4. PLANEJANDO E PROJETANDO UM
CANTEIRO DE OBRA
PROJETO/PLANEJAMENTO
•Conhecer o tipo de obra
(Predial, Rodoviária,
Ferroviária, Saneamento,
Industrial, etc...)
•Identificar as atividades
críticas da obra, a fim de
melhorar os processos de
produção
•Planejar atividades que
precedem a obra
•Conhecer as normas
necessárias para a construção
do canteiro
LOCALIZAÇÃO
•Fora do limite da Obra
•Próximo a obra
•Quando se tratar de obras
extensas, identificar um trecho
estratégico para fazer o
canteiro de obra
DIMENSIONAMENTO
•Identificar o total de
funcionários da obra
•Identificar se haverá
necessidade de trazer
funcionários de outras
cidades, estados
•Identificar se haverá
necessidade de alojamento
•Identificar o número de
funcionários que ficarão
alojados
•Identificar as áreas de apoio a
produção que precedem a
obra

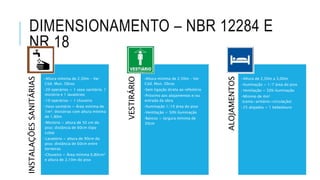

5. DIMENSIONAMENTO – NBR 12284 E
NR 18
INSTALAÇÕESSANITÁRIAS
•Altura mínima de 2,50m – Ver
Cód. Mun. Obras
•20 operários = 1 vaso sanitário, 1
mictório e 1 lavatórios
•10 operários = 1 chuveiro
•Vaso sanitário = Área mínima de
1m²; divisórias com altura mínima
de 1,80m
•Mictório = altura de 50 cm do
piso; distância de 60cm (tipo
cuba)
•Lavatório = altura de 90cm do
piso; distância de 60cm entre
torneiras
•Chuveiro = Área mínima 0,80cm²
e altura de 2,10m do piso
VESTIRÁRIO
•Altura mínima de 2,50m – Ver
Cód. Mun. Obras
•Sem ligação direta ao refeitório
•Próximo aos alojamentos e/ou
entrada da obra
•Iluminação 1/10 área do piso
•Ventilação = 50% iluminação
•Bancos = largura mínima de
30cm
ALOJAMENTOS
•Altura de 2,50m a 3,00m
•Iluminação = 1/7 área do piso
•Ventilação = 50% iluminação
•Mínimo de 4m²
(cama+armário+circulação)
•25 alojados = 1 bebedouro

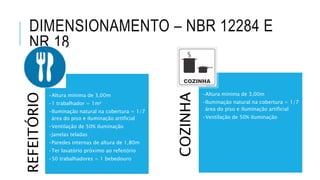

6. DIMENSIONAMENTO – NBR 12284 E
NR 18
REFEITÓRIO
•Altura mínima de 3,00m
•1 trabalhador = 1m²
•Iluminação natural na cobertura = 1/7
área do piso e iluminação artificial
•Ventilação de 50% iluminação
•Janelas teladas
•Paredes internas de altura de 1,80m
•Ter lavatório próximo ao refeitório
•50 trabalhadores = 1 bebedouro
COZINHA
•Altura mínima de 3,00m
•Iluminação natural na cobertura = 1/7
área do piso e iluminação artificial
•Ventilação de 50% iluminação

7. ARMAZENAMENTO

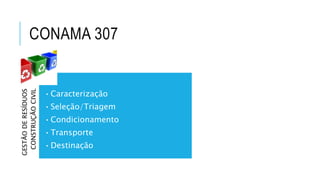

8. CONAMA 307
GESTÃODERESÍDUOS
CONSTRUÇÃOCIVIL
•Caracterização
•Seleção/Triagem
•Condicionamento
•Transporte
•Destinação

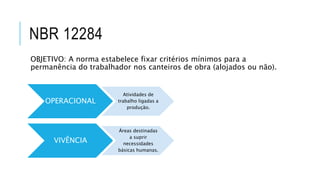

9. NBR 12284
OBJETIVO: A norma estabelece fixar critérios mínimos para a
permanência do trabalhador nos canteiros de obra (alojados ou não).
OPERACIONAL
Atividades de
trabalho ligadas a
produção.
VIVÊNCIA
Áreas destinadas
a suprir
necessidades
básicas humanas.

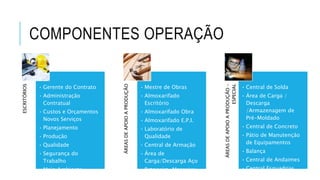

10. COMPONENTES OPERAÇÃO
ESCRITÓRIOS
• Gerente do Contrato
• Administração
Contratual
• Custos e Orçamentos
Novos Serviços
• Planejamento
• Produção
• Qualidade
• Segurança do
Trabalho
• Meio Ambiente
• Projetos
ÁREASDEAPOIOAPRODUÇÃO
• Mestre de Obras
• Almoxarifado
Escritório
• Almoxarifado Obra
• Almoxarifado E.P.I.
• Laboratório de
Qualidade
• Central de Armação
• Área de
Carga/Descarga Aço
• Betoneira, Masseira
• Central de Carpintaria
ÁREASDEAPOIOAPRODUÇÃO-
ESPECIAL
• Central de Solda
• Área de Carga /
Descarga
/Armazenagem de
Pré-Moldado
• Central de Concreto
• Pátio de Manutenção
de Equipamentos
• Balança
• Central de Andaimes
• Central Esquadrias

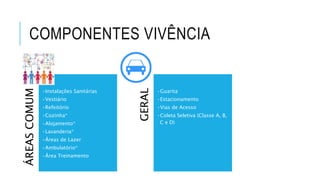

11. COMPONENTES VIVÊNCIAÁREASCOMUM
•Instalações Sanitárias
•Vestiário
•Refeitório
•Cozinha*
•Alojamento*
•Lavanderia*
•Áreas de Lazer
•Ambulatório*
•Área Treinamento
GERAL
•Guarita
•Estacionamento
•Vias de Acesso
•Coleta Seletiva (Classe A, B,
C e D)

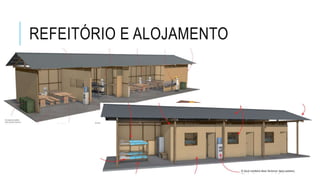

12. REFEITÓRIO E ALOJAMENTO

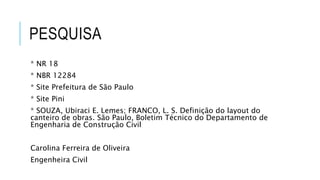

13. PESQUISA
* NR 18
* NBR 12284
* Site Prefeitura de São Paulo
* Site Pini
* SOUZA, Ubiraci E. Lemes; FRANCO, L. S. Definição do layout do
canteiro de obras. São Paulo, Boletim Técnico do Departamento de
Engenharia de Construção Civil
Carolina Ferreira de Oliveira
Engenheira Civil
