Conforto Ambiental
Aula – Métodos prescritivos e Requisitos da norma
para avaliação de desempenho térmico (ABNT-NBR)
(O processo de Avaliação)
2012
Profa. Dra. Monica Kofler

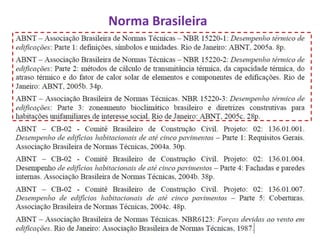

Norma Brasileira

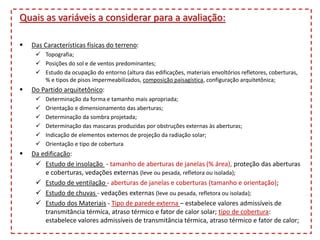

Quais as variáveis a considerar para a avaliação:
 Das Características físicas do terreno:
 Topografia;
 Posições do sol e de ventos predominantes;
 Estudo da ocupação do entorno (altura das edificações, materiais envoltórios refletores, coberturas,
% e tipos de pisos impermeabilizados, composição paisagística, configuração arquitetônica;
 Do Partido arquitetônico:
 Determinação da forma e tamanho mais apropriada;
 Orientação e dimensionamento das aberturas;
 Determinação da sombra projetada;
 Determinação das mascaras produzidas por obstruções externas às aberturas;
 Indicação de elementos externos de projeção da radiação solar;
 Orientação e tipo de cobertura
 Da edificação:
 Estudo de insolação - tamanho de aberturas de janelas (% área), proteção das aberturas
e coberturas, vedações externas (leve ou pesada, refletora ou isolada);
 Estudo de ventilação - aberturas de janelas e coberturas (tamanho e orientação);
 Estudo de chuvas - vedações externas (leve ou pesada, refletora ou isolada);
 Estudo dos Materiais - Tipo de parede externa – estabelece valores admissíveis de
transmitância térmica, atraso térmico e fator de calor solar; tipo de cobertura:
estabelece valores admissíveis de transmitância térmica, atraso térmico e fator de calor;

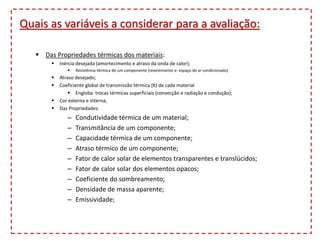

Quais as variáveis a considerar para a avaliação:
 Das Propriedades térmicas dos materiais:
 Inércia desejada (amortecimento e atraso da onda de calor);
 Resistência térmica de um componente (revestimento e espaço de ar condicionado)
 Atraso desejado;
 Coeficiente global de transmissão térmica (K) de cada material
 Engloba trocas térmicas superficiais (convecção e radiação e condução);
 Cor externa e interna;
 Das Propriedades:
– Condutividade térmica de um material;
– Transmitância de um componente;
– Capacidade térmica de um componente;
– Atraso térmico de um componente;
– Fator de calor solar de elementos transparentes e translúcidos;
– Fator de calor solar dos elementos opacos;
– Coeficiente do sombreamento;
– Densidade de massa aparente;
– Emissividade;

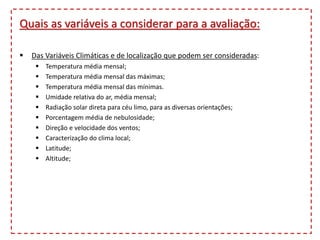

Quais as variáveis a considerar para a avaliação:
 Das Variáveis Climáticas e de localização que podem ser consideradas:
 Temperatura média mensal;
 Temperatura média mensal das máximas;
 Temperatura média mensal das mínimas.
 Umidade relativa do ar, média mensal;
 Radiação solar direta para céu limo, para as diversas orientações;
 Porcentagem média de nebulosidade;
 Direção e velocidade dos ventos;
 Caracterização do clima local;
 Latitude;
 Altitude;

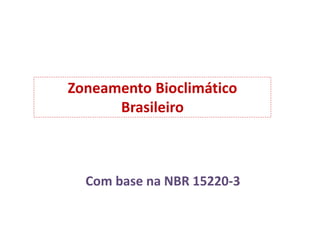

Zoneamento Bioclimático
Brasileiro
Com base na NBR 15220-3

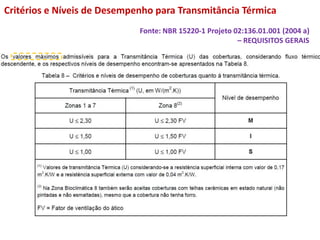

Critérios e Níveis de Desempenho para Transmitância Térmica
Fonte: NBR 15220-1 Projeto 02:136.01.001 (2004 a)
– REQUISITOS GERAIS

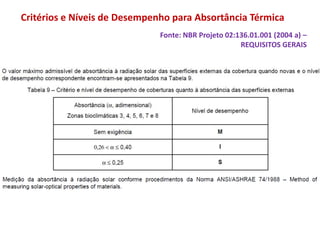

Critérios e Níveis de Desempenho para Absortância Térmica
Fonte: NBR Projeto 02:136.01.001 (2004 a) –
REQUISITOS GERAIS

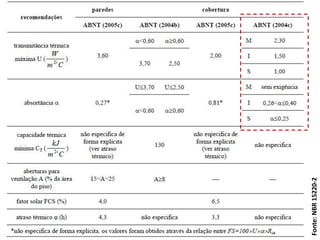

Fonte:NBR15220-2

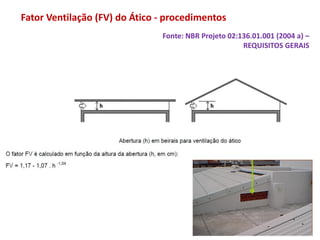

Fator Ventilação (FV) do Ático - procedimentos
Fonte: NBR Projeto 02:136.01.001 (2004 a) –
REQUISITOS GERAIS

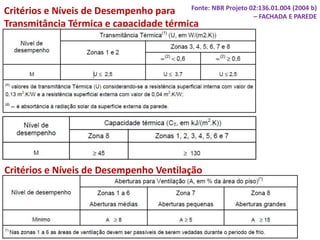

Critérios e Níveis de Desempenho para
Transmitância Térmica e capacidade térmica
Critérios e Níveis de Desempenho Ventilação
Fonte: NBR Projeto 02:136.01.004 (2004 b)
– FACHADA E PAREDE

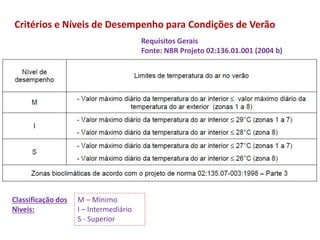

Critérios e Níveis de Desempenho para Condições de Verão
Requisitos Gerais
Fonte: NBR Projeto 02:136.01.001 (2004 b)
M – Mínimo
I – Intermediário
S - Superior
Classificação dos
Nìveis:

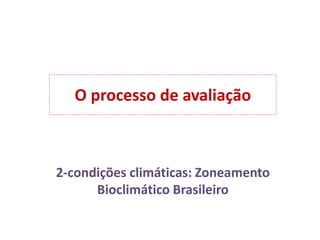

O processo de avaliação
2-condições climáticas: Zoneamento
Bioclimático Brasileiro

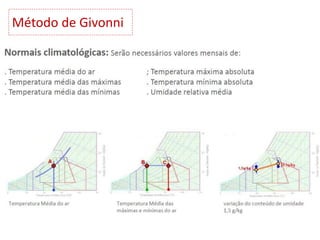

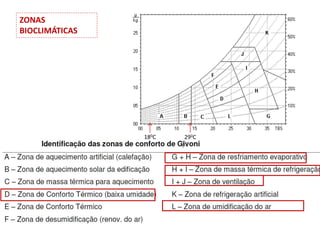

Método de Givonni
180C 290C
ZONAS
BIOCLIMÁTICAS

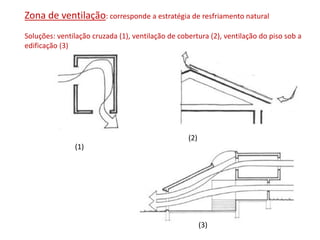

Zona de ventilação: corresponde a estratégia de resfriamento natural
Soluções: ventilação cruzada (1), ventilação de cobertura (2), ventilação do piso sob a
edificação (3)
(1)
(2)
(3)

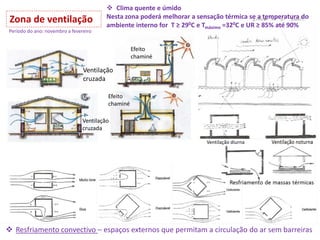

Zona de ventilação
 Clima quente e úmido
Nesta zona poderá melhorar a sensação térmica se a temperatura do
ambiente interno for T ≥ 290C e Tmáximo =320C e UR ≥ 85% até 90%
 Resfriamento convectivo – espaços externos que permitam a circulação do ar sem barreiras
Período do ano: novembro a fevereiro
Efeito
chaminé
Ventilação
cruzada
Ventilação
cruzada
Efeito
chaminé
Ventilação diurna

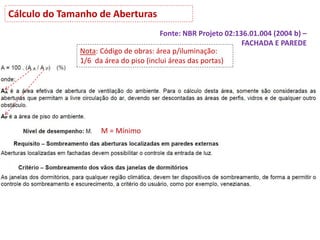

Cálculo do Tamanho de Aberturas
Fonte: NBR Projeto 02:136.01.004 (2004 b) –
FACHADA E PAREDE
Nota: Código de obras: área p/iluminação:
1/6 da área do piso (inclui áreas das portas)
M = Mínimo

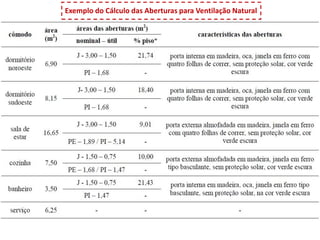

Exemplo do Cálculo das Aberturas para Ventilação Natural

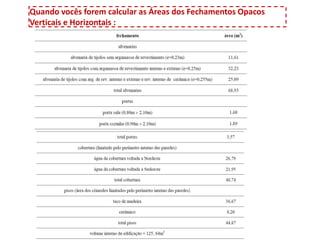

Quando vocês forem calcular as Áreas dos Fechamentos Opacos
Verticais e Horizontais :

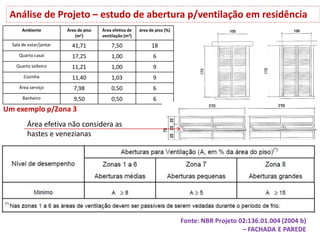

Análise de Projeto – estudo de abertura p/ventilação em residência
Ambiente Área de piso
(m2)
Área efetiva de
ventilação (m2)
área de piso (%)
Sala de estar/jantar 41,71 7,50 18
Quarto casal 17,25 1,00 6
Quarto solteiro 11,21 1,00 9
Cozinha 11,40 1,03 9
Área serviço 7,98 0,50 6
Banheiro 9,50 0,50 6
Área efetiva não considera as
hastes e venezianas

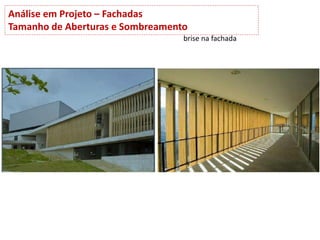

Um exemplo p/Zona 3
brise na fachada
Análise em Projeto – Fachadas

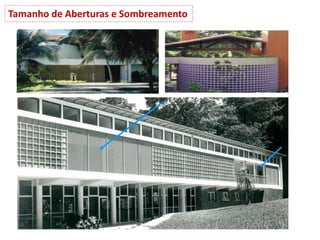

Tamanho de Aberturas e Sombreamento
Tamanho de Aberturas e Sombreamento

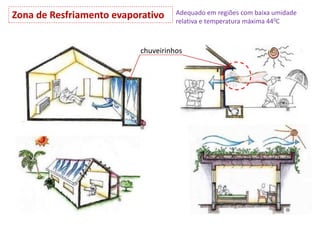

Zona de Resfriamento evaporativo
chuveirinhos
Adequado em regiões com baixa umidade
relativa e temperatura máxima 440C

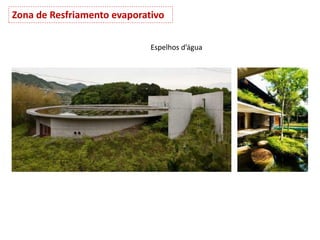

Espelhos d’água

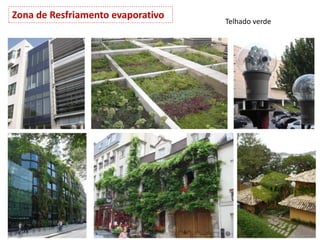

Zona de Resfriamento evaporativo
Zona de Resfriamento evaporativo
Telhado verde

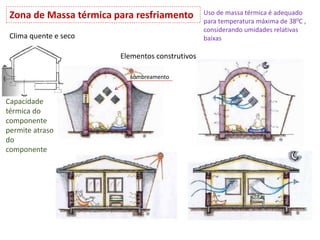

Zona de Massa térmica para resfriamento
Elementos construtivos
Uso de massa térmica é adequado
para temperatura máxima de 380C ,
considerando umidades relativas
baixas
sombreamento
Clima quente e seco
Capacidade
térmica do
componente
permite atraso
do
componente
Zona de umidificação
Sistemas de
umidificação
Solução com vegetação
Solução
espelho d’água
Temperatura ˂ 270C
Umidade ˂ 20%

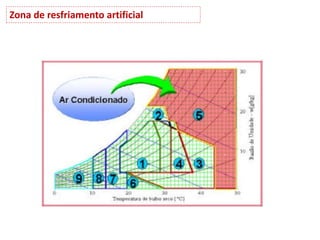

Zona de resfriamento artificial

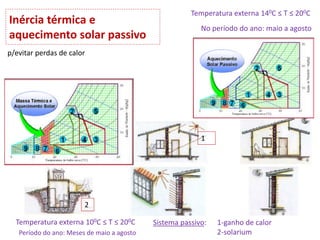

Inércia térmica e
aquecimento solar passivo
Temperatura externa 100C ≤ T ≤ 200C Sistema passivo: 1-ganho de calor
2-solarium
2
Período do ano: Meses de maio a agosto
No período do ano: maio a agosto
1
Temperatura externa 140C ≤ T ≤ 200C
p/evitar perdas de calor

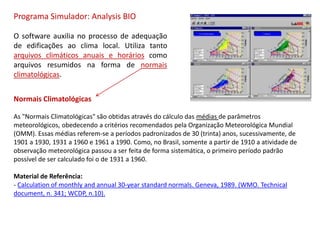

Programa Simulador: Analysis BIO
O software auxilia no processo de adequação
de edificações ao clima local. Utiliza tanto
arquivos climáticos anuais e horários como
arquivos resumidos na forma de normais
climatológicas.
Normais Climatológicas
As "Normais Climatológicas" são obtidas através do cálculo das médias de parâmetros
meteorológicos, obedecendo a critérios recomendados pela Organização Meteorológica Mundial
(OMM). Essas médias referem-se a períodos padronizados de 30 (trinta) anos, sucessivamente, de
1901 a 1930, 1931 a 1960 e 1961 a 1990. Como, no Brasil, somente a partir de 1910 a atividade de
observação meteorológica passou a ser feita de forma sistemática, o primeiro período padrão
possível de ser calculado foi o de 1931 a 1960.
Material de Referência:
- Calculation of monthly and annual 30-year standard normals. Geneva, 1989. (WMO. Technical
document, n. 341; WCDP, n.10).

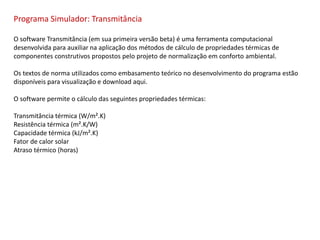

Programa Simulador: Transmitância
O software Transmitância (em sua primeira versão beta) é uma ferramenta computacional
desenvolvida para auxiliar na aplicação dos métodos de cálculo de propriedades térmicas de
componentes construtivos propostos pelo projeto de normalização em conforto ambiental.
Os textos de norma utilizados como embasamento teórico no desenvolvimento do programa estão
disponíveis para visualização e download aqui.
O software permite o cálculo das seguintes propriedades térmicas:
Transmitância térmica (W/m².K)
Resistência térmica (m².K/W)
Capacidade térmica (kJ/m².K)
Fator de calor solar
Atraso térmico (horas)
Progama Simulador: Analysis SOL-AR
O SOL-AR é um programa gráfico que permite a obtenção
da carta solar da latitude especificada, auxiliando no projeto de
proteções solares através da visualização gráfica dos ângulos de
projeção desejados sobre transferidor de ângulos, que pode ser
plotado para qualquer ângulo de orientação.
O programa também permite, para as cidades com dados horários disponíveis na
base de dados, a visualização de intervalos de temperatura anuais
correspondentes às trajetórias solares ao longo do ano e do dia.
Para estas cidades, o programa também oferece a possibilidade de obtenção da
rosa dos ventos para freqüência de ocorrência dos ventos e velocidade média para
cada estação do ano em oito orientações (N, NE, L, SE, S, SO, O, NO).
O programa possui algumas cidades com latitude, longitude e dados de
temperatura e vento disponíveis em arquivos CSV (Valores Separados por Vírgula):
Belém, Brasília, Curitiba, Florianópolis, Fortaleza, Maceió, Natal, Porto Alegre,
Recife, Rio de Janeiro, Salvador, São Luis, São Paulo, Vitória.

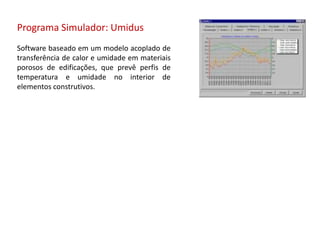

Programa Simulador: Umidus
Software baseado em um modelo acoplado de
transferência de calor e umidade em materiais
porosos de edificações, que prevê perfis de
temperatura e umidade no interior de
elementos construtivos.

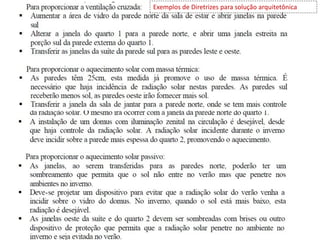

Exemplos de Diretrizes para solução arquitetônica

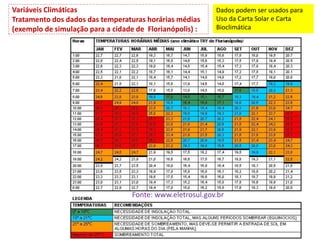

Variáveis Climáticas
Tratamento dos dados das temperaturas horárias médias
(exemplo de simulação para a cidade de Florianópolis) :
Fonte: www.eletrosul.gov.br
Dados podem ser usados para
Uso da Carta Solar e Carta
Bioclimática
Variáveis Climáticas
Análise dos dados de
Ventos Predominantes
mensais por simulação
computador:
Método de ASHRAE para aberturas
• Método simplificado para cálculo do tamanho das aberturas em edifício com
ventilação natural em edifícios
A = Q/(EW) (m2)
– Onde: Q é a taxa de circulação de ar (I/s)
W é a velocidade do vento (m/s)
E é a efetividade da abertura (%)
0,5 ≥ E ≤ 0,6 ventos perpendiculares 0,25 ≤ E ≥ 0,35 ventos oblíquos a abertura
 Considera maior taxa de circulação de ar por unidade de área quando as
aberturas de entrada de ar (A) iguais as de saída de ar
– Quando o vento local não é relevante e a circulação de ar não está
vinculada com a diferença de temperatura entre o lado interno e externo:
A = Q/[116 √h(Ti-To)] (m2)
– Onde: Q é a taxa de circulação de ar (m3/s)
h é a altura da abertura de entrada em relação a abertura de saída de ar (m)
Ti e To são a média de temperatura interna e externa, respectivamente (0C)
 Considera aumento de circulação quando as aberturas de entrada e saída
forem diferentes
Condição:

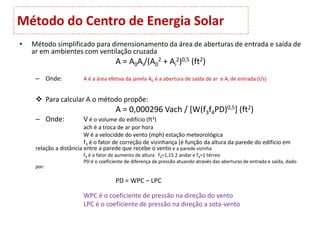

Método do Centro de Energia Solar
• Método simplificado para dimensionamento da área de aberturas de entrada e saída de
ar em ambientes com ventilação cruzada
A = A0Ai/(A0
2 + Ai
2)0,5 (ft2)
– Onde: A é a área efetiva da janela A0 é a abertura de saída de ar e Ai de entrada (I/s)
 Para calcular A o método propõe:
A = 0,000296 Vach / [W(f3f4PD)0,5] (ft2)
– Onde: V é o volume do edifício (ft3)
ach é a troca de ar por hora
W é a velocidde do vento (mph) estação meteorológica
f3 é o fator de correção de vizinhança (é função da altura da parede do edificio em
relação a distância entre a parede que recebe o vento e a parede vizinha
f4 é o fator de aumento de altura f4=1,15 2 andar e f4=1 térreo
PD é o coeficiente de diferença de pressão atuando através das aberturas de entrada e saída, dado
por:
PD = WPC – LPC
WPC é o coeficiente de pressão na direção do vento
LPC é o coeficiente de pressão na direção a sota-vento

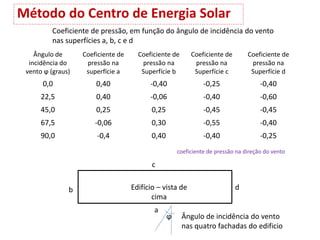

Ângulo de
incidência do
vento ϕ (graus)
Coeficiente de
pressão na
superfície a
Coeficiente de
pressão na
Superfície b
Coeficiente de
pressão na
Superfície c
Coeficiente de
pressão na
Superfície d
0,0 0,40 -0,40 -0,25 -0,40
22,5 0,40 -0,06 -0,40 -0,60
45,0 0,25 0,25 -0,45 -0,45
67,5 -0,06 0,30 -0,55 -0,40
90,0 -0,4 0,40 -0,40 -0,25
Coeficiente de pressão, em função do ângulo de incidência do vento
nas superfícies a, b, c e d
d
c
b
a
ϕ
coeficiente de pressão na direção do vento
Edifício – vista de
cima
Ângulo de incidência do vento
nas quatro fachadas do edificio
Método do Centro de Energia Solar

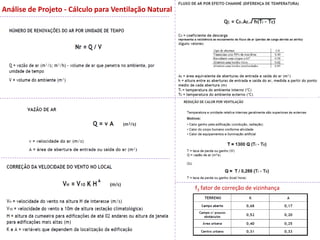

Análise de Projeto - Cálculo para Ventilação Natural
f3 fator de correção de vizinhança

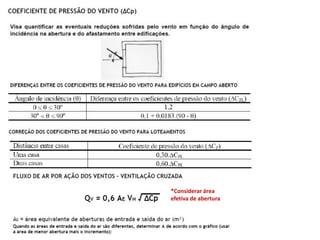

*Considerar área
efetiva de abertura

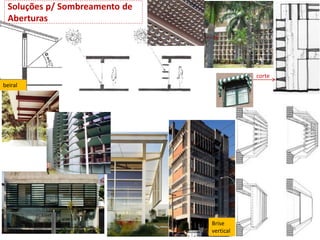

beiral
Brise horizontal
Brise
vertical
corte
fachada
Soluções p/ Sombreamento de
Aberturas

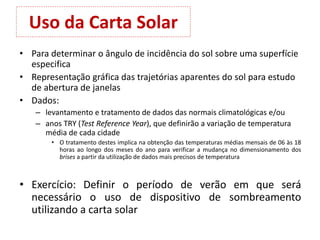

Uso da Carta Solar
• Para determinar o ângulo de incidência do sol sobre uma superfície
especifica
• Representação gráfica das trajetórias aparentes do sol para estudo
de abertura de janelas
• Dados:
– levantamento e tratamento de dados das normais climatológicas e/ou
– anos TRY (Test Reference Year), que definirão a variação de temperatura
média de cada cidade
• O tratamento destes implica na obtenção das temperaturas médias mensais de 06 às 18
horas ao longo dos meses do ano para verificar a mudança no dimensionamento dos
brises a partir da utilização de dados mais precisos de temperatura
• Exercício: Definir o período de verão em que será
necessário o uso de dispositivo de sombreamento
utilizando a carta solar

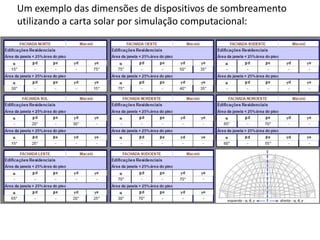

Um exemplo das dimensões de dispositivos de sombreamento
utilizando a carta solar por simulação computacional:

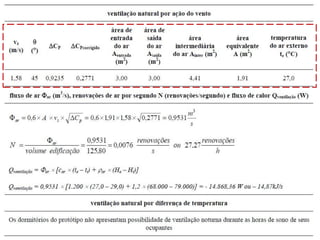

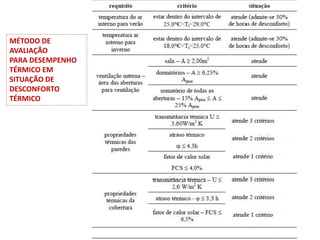

MÉTODO DE
AVALIAÇÃO
PARA DESEMPENHO
TÉRMICO EM
SITUAÇÃO DE
DESCONFORTO
TÉRMICO
Norma Internacional
• ISO (international Organization for Standartization)
ISO 7730/94 - Ambientes térmicos moderados - Determinação dos índices PMV e PPD e especificações das
condições para conforto térmico.
ISO/DIS 7726/96 - Ambientes Térmicos - Instrumentos e Métodos para medições das quantidades físicas.
ISO 9920/95 - Ergonomia de ambientes térmicos - Estimativa de isolamento térmico e resistência evaporativa
de um traje de roupas.
ISO 8996/90 - Ergonomia - Determinação da produção de calor metabólico.
• ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers,
Inc.)
ASHRAE Fundamentals Handbook - cap. 8 Thermal Comfort - 1997
ASHRAE Standard 55-1992: Ambientes Térmicos - Condições para ocupação humana

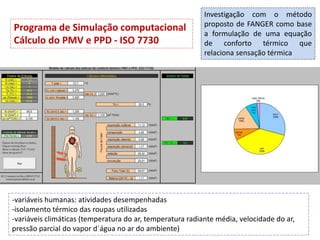

Programa de Simulação computacional
Cálculo do PMV e PPD - ISO 7730
Investigação com o método
proposto de FANGER como base
a formulação de uma equação
de conforto térmico que
relaciona sensação térmica
-variáveis humanas: atividades desempenhadas
-isolamento térmico das roupas utilizadas
-variáveis climáticas (temperatura do ar, temperatura radiante média, velocidade do ar,
pressão parcial do vapor d´água no ar do ambiente)

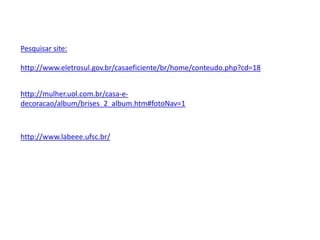

Pesquisar site:
http://www.eletrosul.gov.br/casaeficiente/br/home/conteudo.php?cd=18
http://mulher.uol.com.br/casa-e-
decoracao/album/brises_2_album.htm#fotoNav=1
http://www.labeee.ufsc.br/
Material de uso exclusivo didático da Professora.

Aula 3 metodos prescritivos

  • 1.
    Conforto Ambiental Aula –Métodos prescritivos e Requisitos da norma para avaliação de desempenho térmico (ABNT-NBR) (O processo de Avaliação) 2012 Profa. Dra. Monica Kofler
  • 2.
  • 3.
    Quais as variáveisa considerar para a avaliação:  Das Características físicas do terreno:  Topografia;  Posições do sol e de ventos predominantes;  Estudo da ocupação do entorno (altura das edificações, materiais envoltórios refletores, coberturas, % e tipos de pisos impermeabilizados, composição paisagística, configuração arquitetônica;  Do Partido arquitetônico:  Determinação da forma e tamanho mais apropriada;  Orientação e dimensionamento das aberturas;  Determinação da sombra projetada;  Determinação das mascaras produzidas por obstruções externas às aberturas;  Indicação de elementos externos de projeção da radiação solar;  Orientação e tipo de cobertura  Da edificação:  Estudo de insolação - tamanho de aberturas de janelas (% área), proteção das aberturas e coberturas, vedações externas (leve ou pesada, refletora ou isolada);  Estudo de ventilação - aberturas de janelas e coberturas (tamanho e orientação);  Estudo de chuvas - vedações externas (leve ou pesada, refletora ou isolada);  Estudo dos Materiais - Tipo de parede externa – estabelece valores admissíveis de transmitância térmica, atraso térmico e fator de calor solar; tipo de cobertura: estabelece valores admissíveis de transmitância térmica, atraso térmico e fator de calor;
  • 4.
    Quais as variáveisa considerar para a avaliação:  Das Propriedades térmicas dos materiais:  Inércia desejada (amortecimento e atraso da onda de calor);  Resistência térmica de um componente (revestimento e espaço de ar condicionado)  Atraso desejado;  Coeficiente global de transmissão térmica (K) de cada material  Engloba trocas térmicas superficiais (convecção e radiação e condução);  Cor externa e interna;  Das Propriedades: – Condutividade térmica de um material; – Transmitância de um componente; – Capacidade térmica de um componente; – Atraso térmico de um componente; – Fator de calor solar de elementos transparentes e translúcidos; – Fator de calor solar dos elementos opacos; – Coeficiente do sombreamento; – Densidade de massa aparente; – Emissividade;
  • 5.
    Quais as variáveisa considerar para a avaliação:  Das Variáveis Climáticas e de localização que podem ser consideradas:  Temperatura média mensal;  Temperatura média mensal das máximas;  Temperatura média mensal das mínimas.  Umidade relativa do ar, média mensal;  Radiação solar direta para céu limo, para as diversas orientações;  Porcentagem média de nebulosidade;  Direção e velocidade dos ventos;  Caracterização do clima local;  Latitude;  Altitude;
  • 6.
  • 7.
    Critérios e Níveisde Desempenho para Transmitância Térmica Fonte: NBR 15220-1 Projeto 02:136.01.001 (2004 a) – REQUISITOS GERAIS
  • 8.
    Critérios e Níveisde Desempenho para Absortância Térmica Fonte: NBR Projeto 02:136.01.001 (2004 a) – REQUISITOS GERAIS
  • 9.
  • 10.
    Fator Ventilação (FV)do Ático - procedimentos Fonte: NBR Projeto 02:136.01.001 (2004 a) – REQUISITOS GERAIS
  • 11.
    Critérios e Níveisde Desempenho para Transmitância Térmica e capacidade térmica Critérios e Níveis de Desempenho Ventilação Fonte: NBR Projeto 02:136.01.004 (2004 b) – FACHADA E PAREDE
  • 12.
    Critérios e Níveisde Desempenho para Condições de Verão Requisitos Gerais Fonte: NBR Projeto 02:136.01.001 (2004 b) M – Mínimo I – Intermediário S - Superior Classificação dos Nìveis:
  • 13.
    O processo deavaliação 2-condições climáticas: Zoneamento Bioclimático Brasileiro
  • 14.
  • 15.
  • 16.
    Zona de ventilação:corresponde a estratégia de resfriamento natural Soluções: ventilação cruzada (1), ventilação de cobertura (2), ventilação do piso sob a edificação (3) (1) (2) (3)
  • 17.
    Zona de ventilação Clima quente e úmido Nesta zona poderá melhorar a sensação térmica se a temperatura do ambiente interno for T ≥ 290C e Tmáximo =320C e UR ≥ 85% até 90%  Resfriamento convectivo – espaços externos que permitam a circulação do ar sem barreiras Período do ano: novembro a fevereiro Efeito chaminé Ventilação cruzada Ventilação cruzada Efeito chaminé Ventilação diurna
  • 18.
    Cálculo do Tamanhode Aberturas Fonte: NBR Projeto 02:136.01.004 (2004 b) – FACHADA E PAREDE Nota: Código de obras: área p/iluminação: 1/6 da área do piso (inclui áreas das portas) M = Mínimo
  • 19.
    Exemplo do Cálculodas Aberturas para Ventilação Natural
  • 20.
    Quando vocês foremcalcular as Áreas dos Fechamentos Opacos Verticais e Horizontais :
  • 21.
    Análise de Projeto– estudo de abertura p/ventilação em residência Ambiente Área de piso (m2) Área efetiva de ventilação (m2) área de piso (%) Sala de estar/jantar 41,71 7,50 18 Quarto casal 17,25 1,00 6 Quarto solteiro 11,21 1,00 9 Cozinha 11,40 1,03 9 Área serviço 7,98 0,50 6 Banheiro 9,50 0,50 6 Área efetiva não considera as hastes e venezianas Um exemplo p/Zona 3
  • 22.
    brise na fachada Análiseem Projeto – Fachadas Tamanho de Aberturas e Sombreamento
  • 23.
    Tamanho de Aberturase Sombreamento
  • 24.
    Zona de Resfriamentoevaporativo chuveirinhos Adequado em regiões com baixa umidade relativa e temperatura máxima 440C
  • 25.
    Espelhos d’água Zona deResfriamento evaporativo
  • 26.
    Zona de Resfriamentoevaporativo Telhado verde
  • 27.
    Zona de Massatérmica para resfriamento Elementos construtivos Uso de massa térmica é adequado para temperatura máxima de 380C , considerando umidades relativas baixas sombreamento Clima quente e seco Capacidade térmica do componente permite atraso do componente
  • 28.
    Zona de umidificação Sistemasde umidificação Solução com vegetação Solução espelho d’água Temperatura ˂ 270C Umidade ˂ 20%
  • 29.
  • 30.
    Inércia térmica e aquecimentosolar passivo Temperatura externa 100C ≤ T ≤ 200C Sistema passivo: 1-ganho de calor 2-solarium 2 Período do ano: Meses de maio a agosto No período do ano: maio a agosto 1 Temperatura externa 140C ≤ T ≤ 200C p/evitar perdas de calor
  • 31.
    Programa Simulador: AnalysisBIO O software auxilia no processo de adequação de edificações ao clima local. Utiliza tanto arquivos climáticos anuais e horários como arquivos resumidos na forma de normais climatológicas. Normais Climatológicas As "Normais Climatológicas" são obtidas através do cálculo das médias de parâmetros meteorológicos, obedecendo a critérios recomendados pela Organização Meteorológica Mundial (OMM). Essas médias referem-se a períodos padronizados de 30 (trinta) anos, sucessivamente, de 1901 a 1930, 1931 a 1960 e 1961 a 1990. Como, no Brasil, somente a partir de 1910 a atividade de observação meteorológica passou a ser feita de forma sistemática, o primeiro período padrão possível de ser calculado foi o de 1931 a 1960. Material de Referência: - Calculation of monthly and annual 30-year standard normals. Geneva, 1989. (WMO. Technical document, n. 341; WCDP, n.10).
  • 32.
    Programa Simulador: Transmitância Osoftware Transmitância (em sua primeira versão beta) é uma ferramenta computacional desenvolvida para auxiliar na aplicação dos métodos de cálculo de propriedades térmicas de componentes construtivos propostos pelo projeto de normalização em conforto ambiental. Os textos de norma utilizados como embasamento teórico no desenvolvimento do programa estão disponíveis para visualização e download aqui. O software permite o cálculo das seguintes propriedades térmicas: Transmitância térmica (W/m².K) Resistência térmica (m².K/W) Capacidade térmica (kJ/m².K) Fator de calor solar Atraso térmico (horas)
  • 33.
    Progama Simulador: AnalysisSOL-AR O SOL-AR é um programa gráfico que permite a obtenção da carta solar da latitude especificada, auxiliando no projeto de proteções solares através da visualização gráfica dos ângulos de projeção desejados sobre transferidor de ângulos, que pode ser plotado para qualquer ângulo de orientação. O programa também permite, para as cidades com dados horários disponíveis na base de dados, a visualização de intervalos de temperatura anuais correspondentes às trajetórias solares ao longo do ano e do dia. Para estas cidades, o programa também oferece a possibilidade de obtenção da rosa dos ventos para freqüência de ocorrência dos ventos e velocidade média para cada estação do ano em oito orientações (N, NE, L, SE, S, SO, O, NO). O programa possui algumas cidades com latitude, longitude e dados de temperatura e vento disponíveis em arquivos CSV (Valores Separados por Vírgula): Belém, Brasília, Curitiba, Florianópolis, Fortaleza, Maceió, Natal, Porto Alegre, Recife, Rio de Janeiro, Salvador, São Luis, São Paulo, Vitória.
  • 34.
    Programa Simulador: Umidus Softwarebaseado em um modelo acoplado de transferência de calor e umidade em materiais porosos de edificações, que prevê perfis de temperatura e umidade no interior de elementos construtivos.
  • 35.
    Exemplos de Diretrizespara solução arquitetônica
  • 36.
    Variáveis Climáticas Tratamento dosdados das temperaturas horárias médias (exemplo de simulação para a cidade de Florianópolis) : Fonte: www.eletrosul.gov.br Dados podem ser usados para Uso da Carta Solar e Carta Bioclimática
  • 37.
    Variáveis Climáticas Análise dosdados de Ventos Predominantes mensais por simulação computador:
  • 38.
    Método de ASHRAEpara aberturas • Método simplificado para cálculo do tamanho das aberturas em edifício com ventilação natural em edifícios A = Q/(EW) (m2) – Onde: Q é a taxa de circulação de ar (I/s) W é a velocidade do vento (m/s) E é a efetividade da abertura (%) 0,5 ≥ E ≤ 0,6 ventos perpendiculares 0,25 ≤ E ≥ 0,35 ventos oblíquos a abertura  Considera maior taxa de circulação de ar por unidade de área quando as aberturas de entrada de ar (A) iguais as de saída de ar – Quando o vento local não é relevante e a circulação de ar não está vinculada com a diferença de temperatura entre o lado interno e externo: A = Q/[116 √h(Ti-To)] (m2) – Onde: Q é a taxa de circulação de ar (m3/s) h é a altura da abertura de entrada em relação a abertura de saída de ar (m) Ti e To são a média de temperatura interna e externa, respectivamente (0C)  Considera aumento de circulação quando as aberturas de entrada e saída forem diferentes Condição:
  • 39.
    Método do Centrode Energia Solar • Método simplificado para dimensionamento da área de aberturas de entrada e saída de ar em ambientes com ventilação cruzada A = A0Ai/(A0 2 + Ai 2)0,5 (ft2) – Onde: A é a área efetiva da janela A0 é a abertura de saída de ar e Ai de entrada (I/s)  Para calcular A o método propõe: A = 0,000296 Vach / [W(f3f4PD)0,5] (ft2) – Onde: V é o volume do edifício (ft3) ach é a troca de ar por hora W é a velocidde do vento (mph) estação meteorológica f3 é o fator de correção de vizinhança (é função da altura da parede do edificio em relação a distância entre a parede que recebe o vento e a parede vizinha f4 é o fator de aumento de altura f4=1,15 2 andar e f4=1 térreo PD é o coeficiente de diferença de pressão atuando através das aberturas de entrada e saída, dado por: PD = WPC – LPC WPC é o coeficiente de pressão na direção do vento LPC é o coeficiente de pressão na direção a sota-vento
  • 40.
    Ângulo de incidência do ventoϕ (graus) Coeficiente de pressão na superfície a Coeficiente de pressão na Superfície b Coeficiente de pressão na Superfície c Coeficiente de pressão na Superfície d 0,0 0,40 -0,40 -0,25 -0,40 22,5 0,40 -0,06 -0,40 -0,60 45,0 0,25 0,25 -0,45 -0,45 67,5 -0,06 0,30 -0,55 -0,40 90,0 -0,4 0,40 -0,40 -0,25 Coeficiente de pressão, em função do ângulo de incidência do vento nas superfícies a, b, c e d d c b a ϕ coeficiente de pressão na direção do vento Edifício – vista de cima Ângulo de incidência do vento nas quatro fachadas do edificio Método do Centro de Energia Solar
  • 41.
    Análise de Projeto- Cálculo para Ventilação Natural f3 fator de correção de vizinhança
  • 42.
  • 43.
  • 44.
    Uso da CartaSolar • Para determinar o ângulo de incidência do sol sobre uma superfície especifica • Representação gráfica das trajetórias aparentes do sol para estudo de abertura de janelas • Dados: – levantamento e tratamento de dados das normais climatológicas e/ou – anos TRY (Test Reference Year), que definirão a variação de temperatura média de cada cidade • O tratamento destes implica na obtenção das temperaturas médias mensais de 06 às 18 horas ao longo dos meses do ano para verificar a mudança no dimensionamento dos brises a partir da utilização de dados mais precisos de temperatura • Exercício: Definir o período de verão em que será necessário o uso de dispositivo de sombreamento utilizando a carta solar
  • 45.
    Um exemplo dasdimensões de dispositivos de sombreamento utilizando a carta solar por simulação computacional:
  • 47.
    MÉTODO DE AVALIAÇÃO PARA DESEMPENHO TÉRMICOEM SITUAÇÃO DE DESCONFORTO TÉRMICO
  • 48.
    Norma Internacional • ISO(international Organization for Standartization) ISO 7730/94 - Ambientes térmicos moderados - Determinação dos índices PMV e PPD e especificações das condições para conforto térmico. ISO/DIS 7726/96 - Ambientes Térmicos - Instrumentos e Métodos para medições das quantidades físicas. ISO 9920/95 - Ergonomia de ambientes térmicos - Estimativa de isolamento térmico e resistência evaporativa de um traje de roupas. ISO 8996/90 - Ergonomia - Determinação da produção de calor metabólico. • ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers, Inc.) ASHRAE Fundamentals Handbook - cap. 8 Thermal Comfort - 1997 ASHRAE Standard 55-1992: Ambientes Térmicos - Condições para ocupação humana
  • 49.
    Programa de Simulaçãocomputacional Cálculo do PMV e PPD - ISO 7730 Investigação com o método proposto de FANGER como base a formulação de uma equação de conforto térmico que relaciona sensação térmica -variáveis humanas: atividades desempenhadas -isolamento térmico das roupas utilizadas -variáveis climáticas (temperatura do ar, temperatura radiante média, velocidade do ar, pressão parcial do vapor d´água no ar do ambiente)
  • 50.
  • 51.
    Material de usoexclusivo didático da Professora.
