1. Cálculo de Contribuição da
Iluminação Natural
Sequência pensando no Método da
ABNT
NBR 15215-3
Material de aula
Professores: Ruth Montanheiro e Monica Kofler

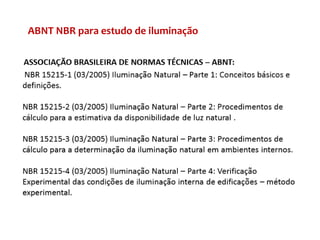

2. ABNT NBR para estudo de iluminação

3. Distribuição das Luminâncias

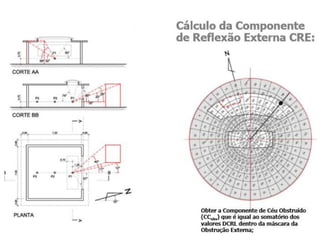

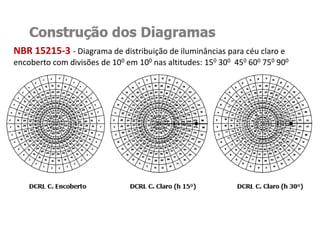

4. NBR 15215-3 - Diagrama de distribuição de iluminâncias para céu claro e
encoberto com divisões de 100 em 100 nas altitudes: 150 300 450 600 750 900

5. Método ABNT 15215

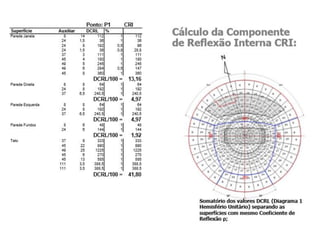

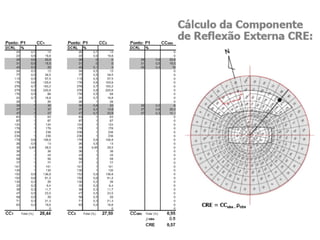

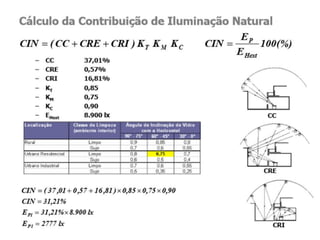

CIN = Fator de Luz Diurna

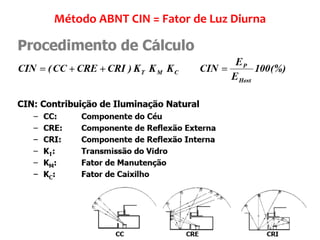

6. Método ABNT CIN = Fator de Luz Diurna

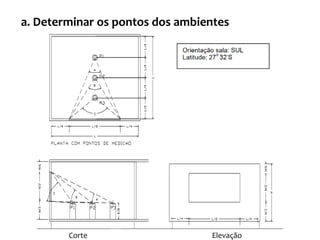

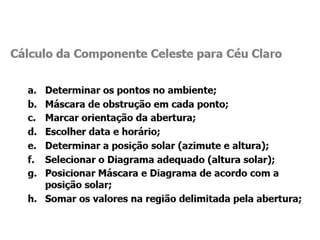

8. a. Determinar os pontos dos ambientes
ElevaçãoCorte

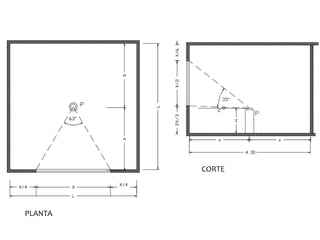

9. PLANTA
CORTE

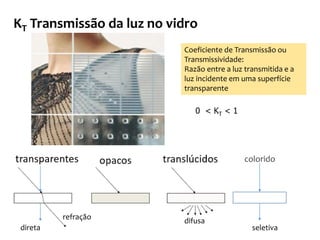

13. KT Transmissão da luz no vidro
difusa
seletiva
colorido
direta
refração

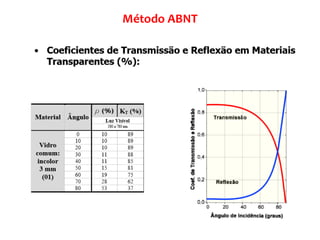

Coeficiente de Transmissão ou
Transmissividade:
Razão entre a luz transmitida e a
luz incidente em uma superfície
transparente

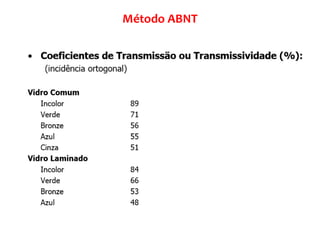

14. Método ABNT

15. Método ABNT

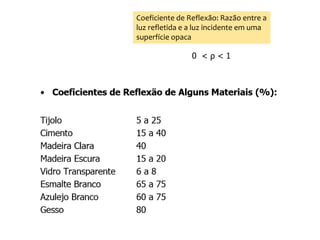

16. Coeficiente de Reflexão: Razão entre a
luz refletida e a luz incidente em uma
superfície opaca

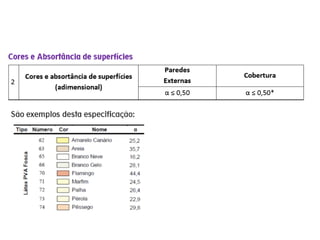

17. *quanto mais claro o material ou cor maior o coeficiente de
reflexão.

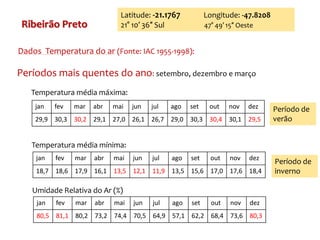

27. Ribeirão Preto
Latitude: -21.1767 Longitude: -47.8208
21° 10′ 36″ Sul 47° 49′ 15″ Oeste
Períodos mais quentes do ano: setembro, dezembro e março
jan fev mar abr mai jun jul ago set out nov dez
29,9 30,3 30,2 29,1 27,0 26,1 26,7 29,0 30,3 30,4 30,1 29,5
Temperatura média máxima:
Temperatura média mínima:
jan fev mar abr mai jun jul ago set out nov dez
18,7 18,6 17,9 16,1 13,5 12,1 11,9 13,5 15,6 17,0 17,6 18,4
jan fev mar abr mai jun jul ago set out nov dez
80,5 81,1 80,2 73,2 74,4 70,5 64,9 57,1 62,2 68,4 73,6 80,3
Umidade Relativa do Ar (%)
Período de
inverno
Período de
verão
Dados Temperatura do ar (Fonte: IAC 1955-1998):

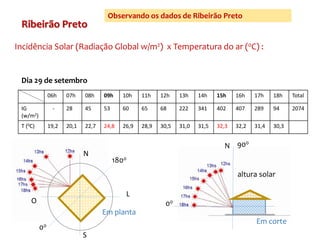

28. Incidência Solar (Radiação Global w/m2) x Temperatura do ar (0C) :
Ribeirão Preto
06h 07h 08h 09h 10h 11h 12h 13h 14h 15h 16h 17h 18h Total
IG
(w/m2)
- 28 45 53 60 65 68 222 341 402 407 289 94 2074
T (0C) 19,2 20,1 22,7 24,8 26,9 28,9 30,5 31,0 31,5 32,3 32,2 31,4 30,3
Dia 29 de setembro
Em planta
Em corte
altura solar
N
L
S
O
00
1800
00
900
N
Observando os dados de Ribeirão Preto

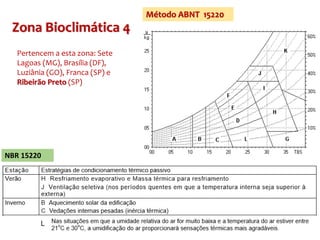

29. Zona Bioclimática 4
Pertencem a esta zona: Sete
Lagoas (MG), Brasília (DF),
Luziânia (GO), Franca (SP) e
Ribeirão Preto (SP)
NBR 15220
L
Método ABNT 15220

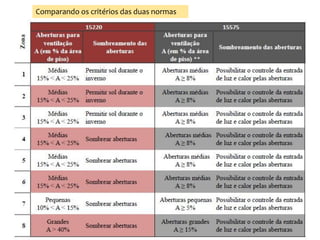

30. Comparando os critérios das duas normas

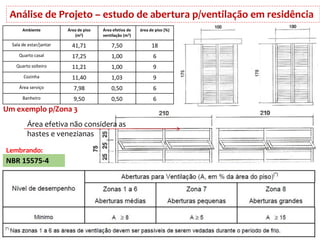

31. Análise de Projeto – estudo de abertura p/ventilação em residência
Ambiente Área de piso
(m2)
Área efetiva de
ventilação (m2)
área de piso (%)
Sala de estar/jantar 41,71 7,50 18
Quarto casal 17,25 1,00 6
Quarto solteiro 11,21 1,00 9
Cozinha 11,40 1,03 9
Área serviço 7,98 0,50 6
Banheiro 9,50 0,50 6
Área efetiva não considera as
hastes e venezianas
Um exemplo p/Zona 3
NBR 15575-4
Lembrando:

32. Recomendações para Ribeirão Preto:
sala de aula.

33. Superfície Transparente Superfície Translúcida
100%
6%
8%83%
3%
3mm

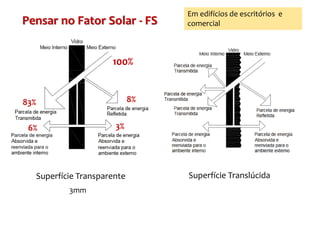

Pensar no Fator Solar - FS
Em edifícios de escritórios e
comercial

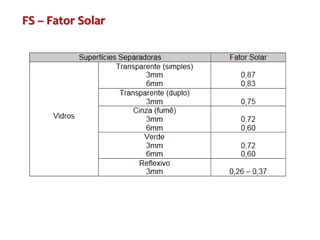

34. FS – Fator Solar

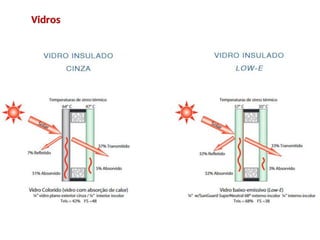

35. Vidros
