Aula 2
O documento discute os elementos e fases de um canteiro de obras. Define canteiro de obras como o conjunto de áreas destinadas à execução e apoio dos trabalhos da construção civil, dividindo-se em áreas operacionais e de vivência. Detalha as fases iniciais, intermediárias e finais de um canteiro, assim como seus principais elementos como centrais de produção, alojamento, escritórios e sistemas de transporte.
Mais conteúdo relacionado
Aula 2
- 1. CANTEIRO DE OBRAS Tecnologiada Construção 1 Depto de Engenharia Civil Prof. Jairo Lage Matoso

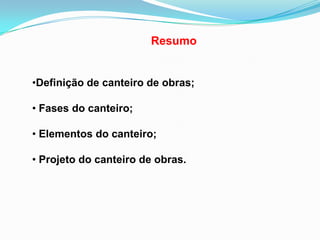

- 2. •Definição de canteirode obras; • Fases do canteiro; • Elementos do canteiro; • Projeto do canteiro de obras. Resumo
- 3. Canteiro de obras:(NBR-12264) (Áreas de vivência em canteiro de obras (ABNT) Conjunto de áreas destinadas à execução e apoio dos trabalhos da indústria da construção, dividindo-se em áreas operacionais e áreas de vivência.

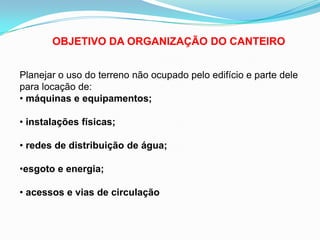

- 4. OBJETIVO DA ORGANIZAÇÃODO CANTEIRO Planejar o uso do terreno não ocupado pelo edifício e parte dele para locação de: • máquinas e equipamentos; • instalações físicas; • redes de distribuição de água; •esgoto e energia; • acessos e vias de circulação

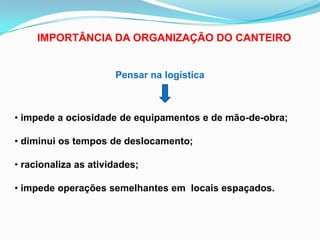

- 5. IMPORTÂNCIA DA ORGANIZAÇÃODO CANTEIRO Pensar na logística • impede a ociosidade de equipamentos e de mão-de-obra; • diminui os tempos de deslocamento; • racionaliza as atividades; • impede operações semelhantes em locais espaçados.

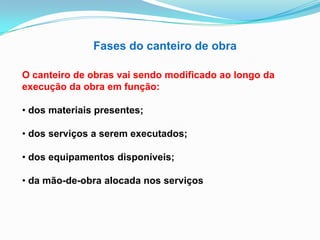

- 6. Fases do canteirode obra O canteiro de obras vai sendo modificado ao longo da execução da obra em função: • dos materiais presentes; • dos serviços a serem executados; • dos equipamentos disponíveis; • da mão-de-obra alocada nos serviços

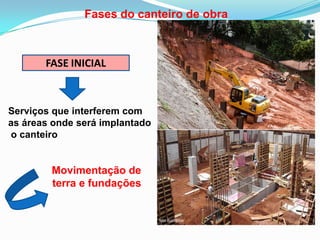

- 7. Fases do canteirode obra Serviços que interferem com as áreas onde será implantado o canteiro Movimentação de terra e fundações FASE INICIAL

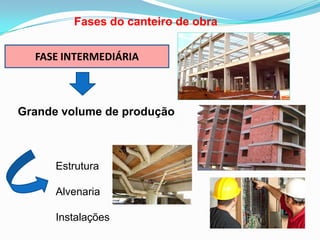

- 8. Fases do canteirode obra FASE INTERMEDIÁRIA Grande volume de produção Estrutura Alvenaria Instalações

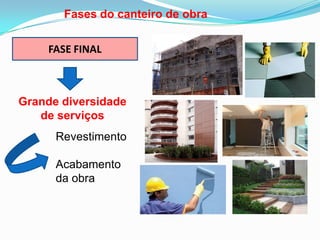

- 9. Fases do canteirode obra FASE FINAL Grande diversidade de serviços Revestimento Acabamento da obra

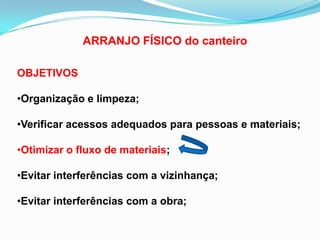

- 10. ARRANJO FÍSICO docanteiro OBJETIVOS •Organização e limpeza; •Verificar acessos adequados para pessoas e materiais; •Otimizar o fluxo de materiais; •Evitar interferências com a vizinhança; •Evitar interferências com a obra;

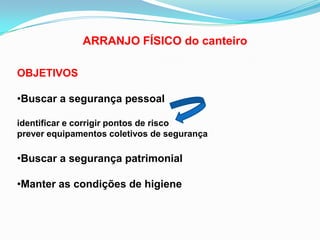

- 11. ARRANJO FÍSICO docanteiro OBJETIVOS •Buscar a segurança pessoal identificar e corrigir pontos de risco prever equipamentos coletivos de segurança •Buscar a segurança patrimonial •Manter as condições de higiene
- 12. ELEMENTOS do canteiro a)LIGADOS À PRODUÇÃO b) APOIO À PRODUÇÃO c) SISTEMAS DE TRANSPORTE e) OUTROS ELEMENTOS d) APOIO ADMINISTRATIVO

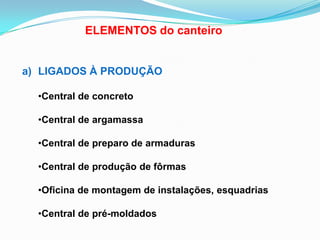

- 13. ELEMENTOS do canteiro a)LIGADOS À PRODUÇÃO •Central de concreto •Central de argamassa •Central de preparo de armaduras •Central de produção de fôrmas •Oficina de montagem de instalações, esquadrias •Central de pré-moldados

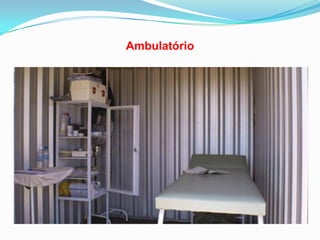

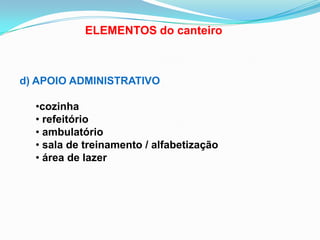

- 14. ELEMENTOS do canteiro d)APOIO ADMINISTRATIVO •cozinha • refeitório • ambulatório • sala de treinamento / alfabetização • área de lazer

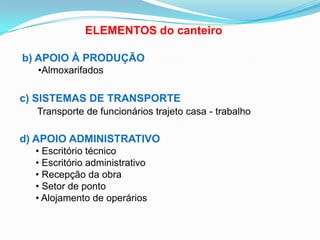

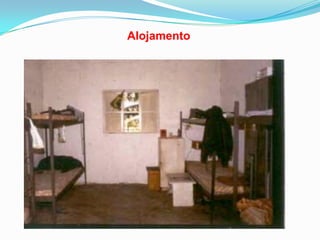

- 15. ELEMENTOS do canteiro b)APOIO À PRODUÇÃO •Almoxarifados c) SISTEMAS DE TRANSPORTE Transporte de funcionários trajeto casa - trabalho d) APOIO ADMINISTRATIVO • Escritório técnico • Escritório administrativo • Recepção da obra • Setor de ponto • Alojamento de operários
- 16.

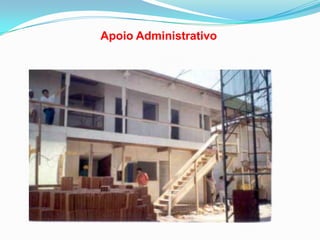

- 17.

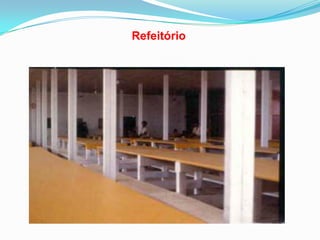

- 18.
- 19.
- 20.
- 21.

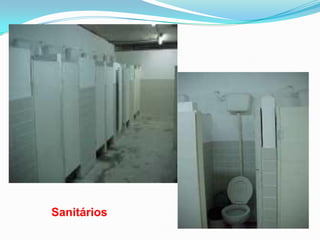

- 22.
- 23.
- 24.

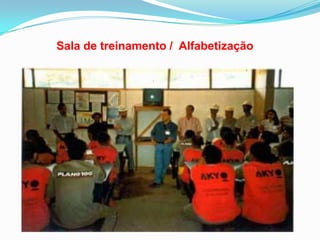

- 25. Sala de treinamento/ Alfabetização
- 26.
- 27.

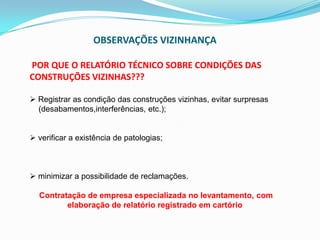

- 28. OBSERVAÇÕES VIZINHANÇA POR QUEO RELATÓRIO TÉCNICO SOBRE CONDIÇÕES DAS CONSTRUÇÕES VIZINHAS??? Registrar as condição das construções vizinhas, evitar surpresas (desabamentos,interferências, etc.); verificar a existência de patologias; minimizar a possibilidade de reclamações. Contratação de empresa especializada no levantamento, com elaboração de relatório registrado em cartório
