Estratégias bioclimáticas

CONFORTO AMBIENTAL
(ECV 304 - A)
Estratégias Bioclimáticas

COMPONENTES
 Franciny Metzker;
 Grazielle Clarino;
 Karoliny Martins;
 Larissa Matos;
 Tiago Andrade.
Fonte:http://engramos.blogs.sapo.cv/1079.html

ÍNDICE
 Introdução;
 Estratégias Bioclímaticas;
 Breve Histórico;
 Carta Bioclímatica;
 Avaliação Bioclímatica;
 Conclusão;
 Bibliografia.

Conforto Ambiental – Estratégias
Bioclímaticas

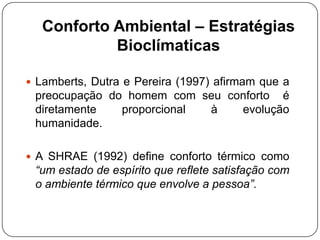

 Lamberts, Dutra e Pereira (1997) afirmam que a
preocupação do homem com seu conforto é
diretamente proporcional à evolução
humanidade.
 A SHRAE (1992) define conforto térmico como
“um estado de espírito que reflete satisfação com
o ambiente térmico que envolve a pessoa”.

Estratégias Bioclímaticas -
O que são?

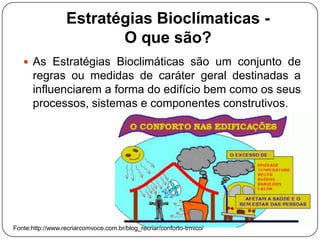

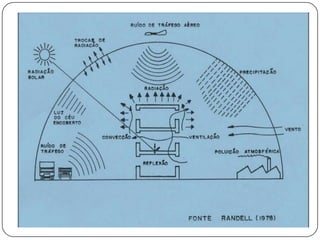

 As Estratégias Bioclimáticas são um conjunto de
regras ou medidas de caráter geral destinadas a
influenciarem a forma do edifício bem como os seus
processos, sistemas e componentes construtivos.
Fonte:http://www.recriarcomvoce.com.br/blog_recriar/conforto-trmico/

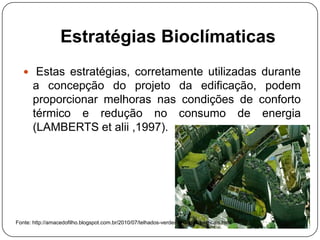

Estratégias Bioclímaticas
 Estas estratégias, corretamente utilizadas durante
a concepção do projeto da edificação, podem
proporcionar melhoras nas condições de conforto
térmico e redução no consumo de energia
(LAMBERTS et alii ,1997).
Fonte: http://amacedofilho.blogspot.com.br/2010/07/telhados-verdes-e-jardins-verticais.html

Estratégias Bioclímaticas

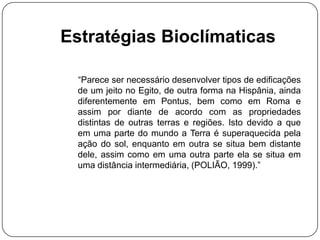

“Parece ser necessário desenvolver tipos de edificações
de um jeito no Egito, de outra forma na Hispânia, ainda
diferentemente em Pontus, bem como em Roma e
assim por diante de acordo com as propriedades
distintas de outras terras e regiões. Isto devido a que
em uma parte do mundo a Terra é superaquecida pela
ação do sol, enquanto em outra se situa bem distante
dele, assim como em uma outra parte ela se situa em
uma distância intermediária, (POLIÃO, 1999).”

Fonte:http://pominvest.blogspot.com.br/2011/05/arquitectura-bioclimatica-vantagens-e.html

Breve Histórico

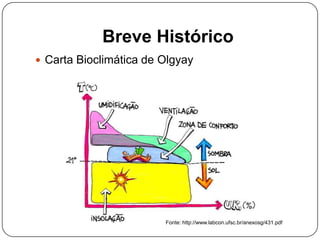

 Carta Bioclimática de Olgyay
Fonte: http://www.labcon.ufsc.br/anexosg/431.pdf

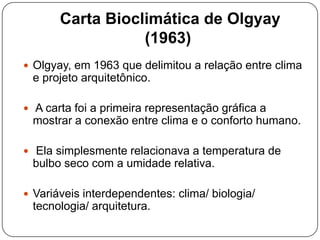

Carta Bioclimática de Olgyay
(1963)
 Olgyay, em 1963 que delimitou a relação entre clima
e projeto arquitetônico.
 A carta foi a primeira representação gráfica a
mostrar a conexão entre clima e o conforto humano.
 Ela simplesmente relacionava a temperatura de
bulbo seco com a umidade relativa.
 Variáveis interdependentes: clima/ biologia/
tecnologia/ arquitetura.

Carta Bioclimática de Olgyay
(1963)

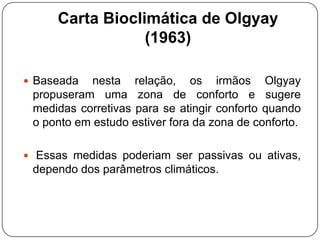

 Baseada nesta relação, os irmãos Olgyay
propuseram uma zona de conforto e sugere
medidas corretivas para se atingir conforto quando
o ponto em estudo estiver fora da zona de conforto.
 Essas medidas poderiam ser passivas ou ativas,
dependo dos parâmetros climáticos.

Breve Histórico

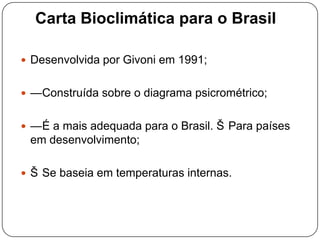

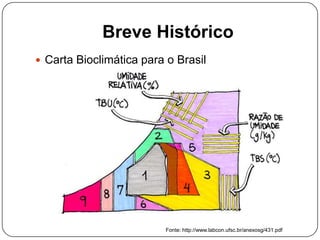

 Carta Bioclimática para o Brasil

Carta Bioclimática para o Brasil
 Desenvolvida por Givoni em 1991;
 —Construída sobre o diagrama psicrométrico;
 —É a mais adequada para o Brasil. Š Para países
em desenvolvimento;
 Š Se baseia em temperaturas internas.

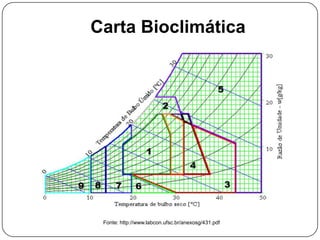

Carta Bioclimática

Zona de Conforto

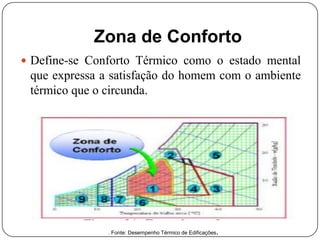

 Define-se Conforto Térmico como o estado mental
que expressa a satisfação do homem com o ambiente
térmico que o circunda.
. Fonte: Desempenho Térmico de Edificações.

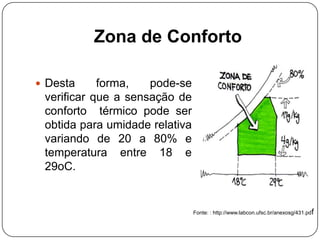

Zona de Conforto
 Desta forma, pode-se
verificar que a sensação de
conforto térmico pode ser
obtida para umidade relativa
variando de 20 a 80% e
temperatura entre 18 e
29oC.
Fonte: : http://www.labcon.ufsc.br/anexosg/431.pdf

Ventilação

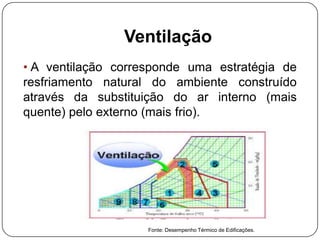

• A ventilação corresponde uma estratégia de
resfriamento natural do ambiente construído
através da substituição do ar interno (mais
quente) pelo externo (mais frio).
Fonte: Desempenho Térmico de Edificações.

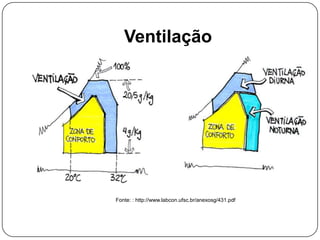

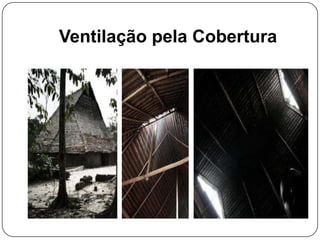

Ventilação

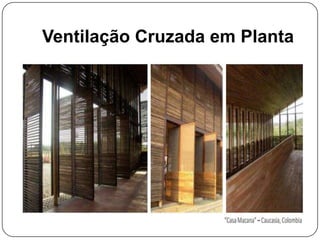

Ventilação Cruzada em Planta

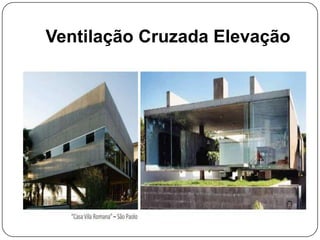

Ventilação Cruzada Elevação

Resfriamento Evaporativo

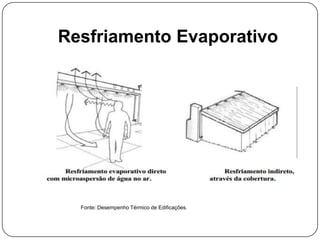

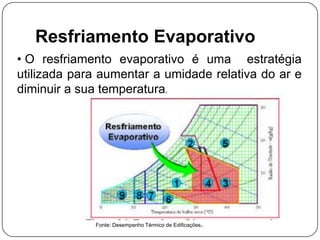

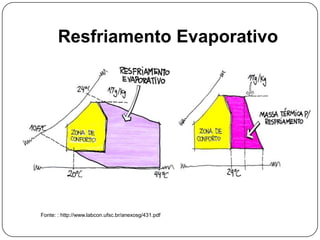

• O resfriamento evaporativo é uma estratégia
utilizada para aumentar a umidade relativa do ar e
diminuir a sua temperatura.

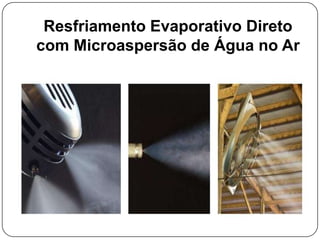

Resfriamento Evaporativo Direto
com Microaspersão de Água no Ar

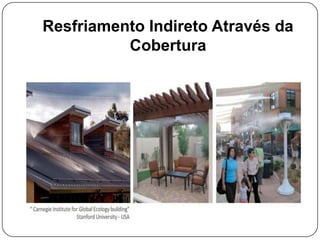

Resfriamento Indireto Através da
Cobertura

Massa Térmica para Resfriamento
 A utilização de componentes construtivos com inércia
térmica (capacidade térmica) superior faz com que a
amplitude da temperatura interior diminua em relação a
exterior.

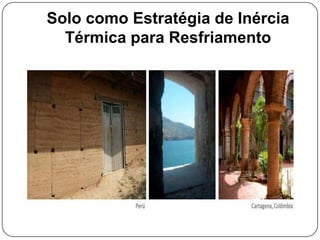

Solo como Estratégia de Inércia
Térmica para Resfriamento

Resfriamento Artificial

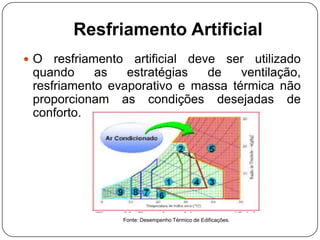

 O resfriamento artificial deve ser utilizado
quando as estratégias de ventilação,
resfriamento evaporativo e massa térmica não
proporcionam as condições desejadas de
conforto.

Umidificação
 Recursos simples, como recipientes com água
colocados no ambiente interno podem aumentar
a umidade relativa do ar.

Umidificação

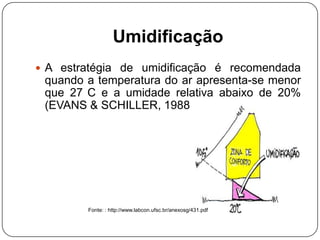

 A estratégia de umidificação é recomendada
quando a temperatura do ar apresenta-se menor
que 27 C e a umidade relativa abaixo de 20%
(EVANS & SCHILLER, 1988).

Massa Térmica e Aquecimento
Solar

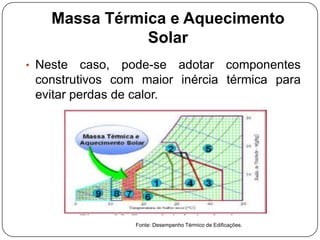

• Neste caso, pode-se adotar componentes
construtivos com maior inércia térmica para
evitar perdas de calor.

Massa Térmica e Aquecimento
Solar

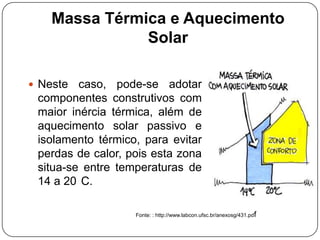

 Neste caso, pode-se adotar
componentes construtivos com
maior inércia térmica, além de
aquecimento solar passivo e
isolamento térmico, para evitar
perdas de calor, pois esta zona
situa-se entre temperaturas de
14 a 20 C.

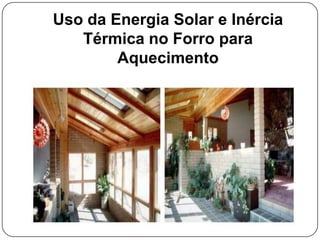

Uso da Energia Solar e Inércia
Térmica no Forro para
Aquecimento

Aquecimento Solar Passivo

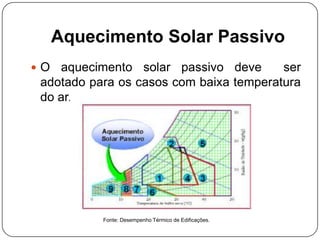

 O aquecimento solar passivo deve ser
adotado para os casos com baixa temperatura
do ar.

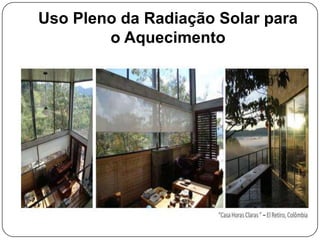

Uso Pleno da Radiação Solar para
o Aquecimento

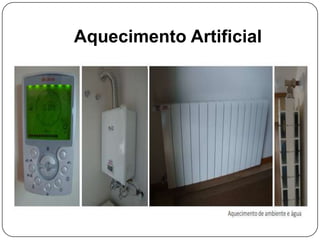

Aquecimento Artificial

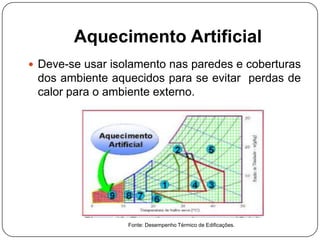

 Deve-se usar isolamento nas paredes e coberturas
dos ambiente aquecidos para se evitar perdas de
calor para o ambiente externo.

Aquecimento Artificial

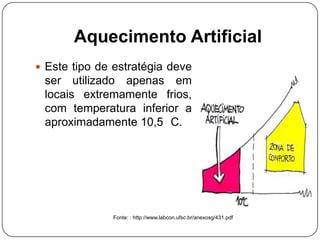

 Este tipo de estratégia deve
ser utilizado apenas em
locais extremamente frios,
com temperatura inferior a
aproximadamente 10,5 C.

Avaliação Bioclímatica

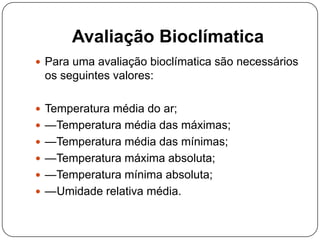

 Para uma avaliação bioclímatica são necessários
os seguintes valores:
 Temperatura média do ar;
 —Temperatura média das máximas;
 —Temperatura média das mínimas;
 —Temperatura máxima absoluta;
 —Temperatura mínima absoluta;
 —Umidade relativa média.

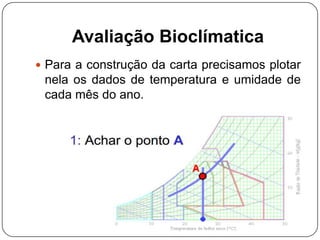

 Para a construção da carta precisamos plotar
nela os dados de temperatura e umidade de
cada mês do ano.

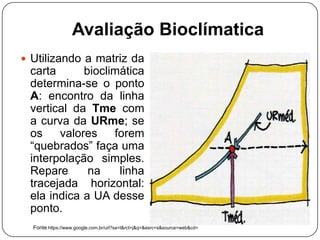

 Utilizando a matriz da
carta bioclimática
determina-se o ponto
A: encontro da linha
vertical da Tme com
a curva da URme; se
os valores forem
“quebrados” faça uma
interpolação simples.
Repare na linha
tracejada horizontal:
ela indica a UA desse
ponto.
Fonte: https://www.google.com.br/url?sa=t&rct=j&q=&esrc=s&source=web&cd=

Avaliação Bioclímaticas

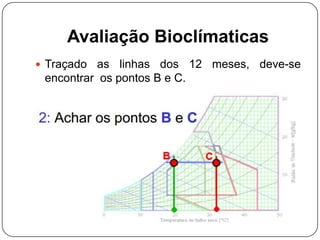

 Traçado as linhas dos 12 meses, deve-se
encontrar os pontos B e C.

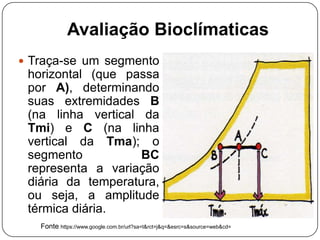

 Traça-se um segmento
horizontal (que passa
por A), determinando
suas extremidades B
(na linha vertical da
Tmi) e C (na linha
vertical da Tma); o
segmento BC
representa a variação
diária da temperatura,
ou seja, a amplitude
térmica diária.

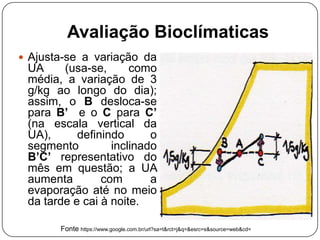

 Ajusta-se a variação da
UA (usa-se, como
média, a variação de 3
g/kg ao longo do dia);
assim, o B desloca-se
para B’ e o C para C’
(na escala vertical da
UA), definindo o
segmento inclinado
B’C’ representativo do
mês em questão; a UA
aumenta com a
evaporação até no meio
da tarde e cai à noite.

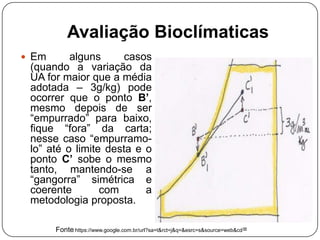

 Em alguns casos
(quando a variação da
UA for maior que a média
adotada – 3g/kg) pode
ocorrer que o ponto B’,
mesmo depois de ser
“empurrado” para baixo,
fique “fora” da carta;
nesse caso “empurramo-
lo” até o limite desta e o
ponto C’ sobe o mesmo
tanto, mantendo-se a
“gangorra” simétrica e
coerente com a
metodologia proposta.

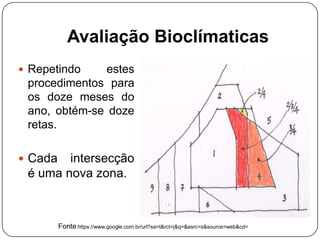

 Repetindo estes
procedimentos para
os doze meses do
ano, obtém-se doze
retas.
 Cada intersecção
é uma nova zona.

Conclusão

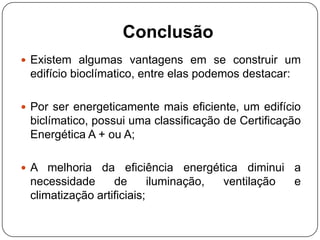

 Existem algumas vantagens em se construir um
edifício bioclímatico, entre elas podemos destacar:
 Por ser energeticamente mais eficiente, um edifício
biclímatico, possui uma classificação de Certificação
Energética A + ou A;
 A melhoria da eficiência energética diminui a
necessidade de iluminação, ventilação e
climatização artificiais;

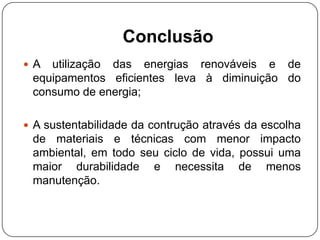

Conclusão
 A utilização das energias renováveis e de
equipamentos eficientes leva à diminuição do
consumo de energia;
 A sustentabilidade da contrução através da escolha
de materiais e técnicas com menor impacto
ambiental, em todo seu ciclo de vida, possui uma
maior durabilidade e necessita de menos
manutenção.
